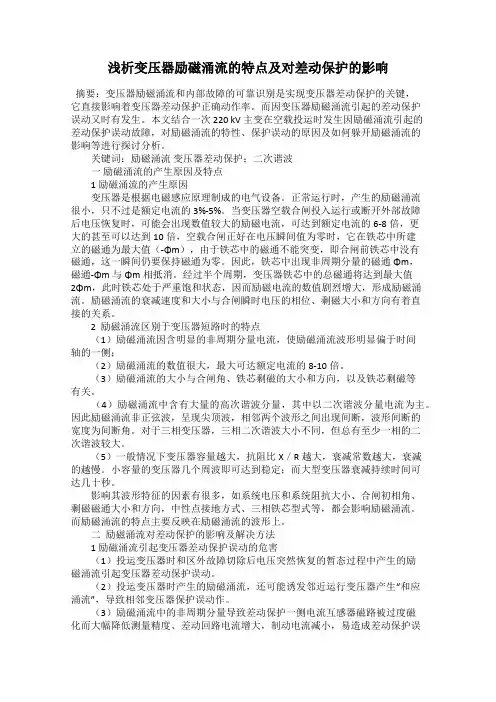

变压器励磁涌流？产生的原因是什么？有什么特点？
答:变压器励磁涌流是指:变压器全电压充电时,在其绕组中产生的暂态电流。产生的原因是:变压器投入前铁芯中的剩余磁通与变压器投入时工作电压产生的磁通方向相同时,其总磁通量远远超过铁芯的饱和磁通量,因此产生较大的涌流,其中最大峰值可达到变压器额定电流的6-8倍。其特点是:励磁涌流随变压器投入时系统电压的相角、变压器铁芯的剩余磁通和电源系统阻抗等因素有关。最大涌流出现在变压器投入时电压经过零点瞬间(该时磁通为峰值）。变压器涌流中含有直流分量和高次谐波分量,随时间衰减,其衰减时间取决于回路电阻和电抗,一般大容量变压器约为5-10秒,小容量变压器约为0.2秒左右。
浅谈变压器励磁涌流产生机理（中英文结合）摘要：变压器作为交流电力系统重要的电气设备，其正常运行直接关系着系统的安全。差动保护作为变压器主保护，励磁涌流是影响其正确动作与否的关键因素之一。文章分析了变压器励磁涌流及其特点，以单相变压器为例，分析了励磁涌流产生的机理，并给出了常见的抑制措施。 Abstract: transformer as an important of communication power system electrical equipment, the normal operation of the system has a close relationship with safety. Differential protection for transformer main protection, excitation inrush current is one of the key factors affecting the correct operation or not. Excitation inrush current of transformer is analyzed and its characteristics of a single-phase transformer as an example, analyzed the mechanism of excitation inrush current, and the inhibition of common measures is given. 关键词：变压器励磁涌流二次谐波间断角 Keywords: transformer excitation inrush current second harmonic discontinuous Angle 1、变压器励磁涌流及特点 1, transformer excitation inrush current and the characteristic 变压器是一种依据电磁感应原理制造而成的静止元件，是交流输电系统中用于电压变换的重要电气设备。当合上断路器给变压器充电
三相变压器的励磁涌流和和应涌流的仿真 分析
三相变压器的励磁涌流和和应涌流的仿真分析 摘要:简单地介绍了PSCAD电磁仿真软件，论述了励磁涌流以及和应涌流产生的机理，搭建了仿真模型，得到了空载合闸时的涌流波形，并主要对影响励磁涌流的因素进行了分析研究，其结果与理论分析相吻合，表明利用PSCAD 能够有效地对变压器励磁涌流和和应涌流的仿真，为变压器保护的算法研究提供基础，最后提出了鉴别励磁涌流的新兴技术，进一步提高了电力系统的稳定性、可靠性，同时对智能电网的发展起到很大的促进作用。 关键词:PSCAD；励磁涌流；空载合闸；仿真研究 随着社会的不断发展，电力行业的飞跃进步的同时，电力变压器是发电厂和变电站中的主要电气设备, 对电力系统的安全稳定运行起着十分重要的作用[1]。但由于变压器空载合闸过程中所产生的励磁涌流以及和应涌流对继保产生的误动作使得电力系统稳定性遭到破坏，所以有必要对变压器励磁涌流进行分析研究，而PSCAD能够很好的对电力系统进行建模分析和研究，从而可以提高系统的稳定性和可靠性。 PSCAD是一款电磁暂态软件包，它由很多可视化模块组成，具有较完善的模型库，主要研究电力系统的暂态过程，对电力系统时域和频率进行快速而又准确的仿真分析[2-3]。 1 励磁涌流的产生机理 变压器正常运行和外部故障时不会饱和，励磁涌流一般不会超过电力系统稳定运行额定电流的2%-5%，从而对纵差动保护的影响可以忽略。当变压器空载投入或者外部故障切除后电压恢复时, 变压器电压从零或很小的值突然上升到运行电压。在这个电压上升的暂态过程中, 变压器可能会严重饱和, 产生很大的
什么是励磁涌流？ 变压器励磁涌流是：变压器全电压充电时在其绕组中产生的暂态电流。变压器投入前铁芯中的剩余磁通与变压器投入时工作电压产生的磁通方向相同时，其总磁通量远远超过铁芯的饱和磁通量，因此产生极大的涌流，其中最大峰值可达到变压器额定电流的6-8倍。励磁涌流随变压器投入时系统电压的相角，变压器铁芯的剩余磁通和电源系统地阻抗等因素而变化，最大涌流出现在变压器投入时电压经过零点瞬间（该时磁通为峰值）。变压器涌流中含有直流分量和高次谐波分量，随时间衰减，其衰减时间取决于回路电阻和电抗，一般大容量变压器约为5-10秒，小容量变压器约为0.2秒左右。 1 概述 变压器是根据电磁感应原理制成的一种静止电器，用于把低电压变成高电压或把高电压变成低电压，是交流电输配系统中的重要电气设备。当变压器合闸时，可能产生很大的电流，本文主要论述该电流的产生和影响。 2 励磁涌流的特点 当合上断路器给变压器充电时，有时可以看到变压器电流表的指针摆得很大，然后很快返回到正常的空载电流值，这个冲击电流通常称之为励磁涌流，特点如下： 1)涌流含有数值很大的高次谐波分量(主要是二次和三次谐波)，因此，励磁涌流的变化曲线为尖顶波。 2)励磁涌流的衰减常数与铁芯的饱和程度有关，饱和越深，电抗越小，衰减越快。因此，在开始瞬间衰减很快，以后逐渐减慢，经0.5～1s后其值不超过(0.25～0.5)In。 3)一般情况下，变压器容量越大，衰减的持续时间越长，但总的趋势是涌流的衰减速度往往比短路电流衰减慢一些。 4)励磁涌流的数值很大，最大可达额定电流的8～10倍。当整定一台断路器控制一台变压器时，其速断可按变压器励磁电流来整定。 3 励磁涌流的大小 3.1 合闸瞬间电压为最大值时的磁通变化
:励磁涌流对HTR-PM主变压器差动保护影响分析 摘要：本文重点介绍HTR-PM 220kV主变压器差动保护原理，通过对220kV 倒送电期间主变压器五次空载冲击合闸励磁涌流波形进行深入分析，介绍励磁涌流基本特征，以及励磁涌流对变压器差动保护的影响，并给出我厂变压器所配置差动保护励磁涌流闭锁原理。 关键词：变压器差动保护、变压器空载合闸励磁涌流、励磁涌流闭锁原理 1、前言 主变压器是核电厂与电力系统之间联系的重要设备，机组正常并网运行时，核电机组所发电能通过主变压器变换升压后输送给电力系统（地网和省网），但在核电厂建设和调试期间，需要通过主变压器向核电厂反供电（倒送电）以作为安装调试阶段第二路电源。主变压器发生故障，不仅影响核电机组的安全稳定运行，给核电厂带来重大经济损失，而且影响电力系统的稳定，可能造成大面积停电。因此，必须配置性能良好，功能完善的保护装置。 根据《继电保护及自动装置设计技术规程》（DL400-91）的规定，大型电力变压器应装设反映变压器绕组和引出线多相短路、大电流接地系统侧绕组和引出线的单相接地短路及绕组匝间短路的纵联差动保护作为电量主保护。 但是，变压器在正常运行时由于励磁电流、带负荷调压、两侧差动TA的变比误差等导致存在很大的不平衡电流；由于超高压、大容量变压器接线方式，例如HTR-PM 220kV主变为YnD11接线方式，变压器两侧电流相位相差30，导致出现不平衡电流；空载变压器合闸时可能产生励磁涌流，多次测量表明：空投变压器时的励磁涌流通常为额定电流的2-6倍，最大可达8倍以上，由于励磁涌流只由充电侧流入变压器而不流经其他侧，对变压器纵差保护而言是很大的一项不平衡电流。 2、变压器差动保护原理 变压器纵差保护的构成原理是基于克希荷夫第一定律，即 I=0（2-1） 式中I=0为主变压器高低压侧电流的向量和，主变高低压侧CT为减极性配置，见图1。
10KV线路中励磁涌流问题的探讨 摘要：电力系统中，有时会碰到10KV线路在检修或者限电后恢复运行时，出现继电保护动作，开关跳闸，而运行人员在巡线后又找不到故障点，这时我们往往会忽略励磁涌流，而这种情况很有可能就是由励磁涌流引起的。 关键词：励磁涌流继电保护误动 在电力系统中，各种类型的、大量的电气设备通过电气线路紧密地联结在一起，其覆盖的地域极其辽阔，运行环境极其复杂以及各种认为因素的影响，电气故障的发生是不可避免的。但有时会碰到这样的情况：一条10KV线路在检修或者限电后恢复运行时，出现继电保护动作、开关跳闸，而运行人员在巡线后又找不到故障点，这时我们往往会忽略励磁涌流，而这种情况很有可能就是由励磁涌流引起的。 1、励磁涌流的产生及特点： 当变压器空载投入或外部故障切除后电压恢复时，就有可能出现数值很大的励磁电流（又称为励磁涌流）。这时因为变压器空载时其铁心中的磁通不能突变，此时将出现一个非周期分量磁通，使变压器铁芯饱和，励磁电流将急剧增大。变压器励磁涌流最大值可以达到变压器额定电流的6~8倍，其中包含有大量的非周期分量和高次谐波分量，并以一定时间系数衰减。励磁涌流的大小和衰减时间跟变压器的容量大小、变压器安装地点与电源的电器距离、电力系统的容量大小、铁心中剩磁的大小和方向及铁心的性质都有关系。变压器容量大，产生历次涌流倍数小，但励磁涌流时间常数大，存在时间长，有时要经过数秒甚至几分钟后才能会衰减到正常值。 2、 线路中励磁涌流对继电保护装置的影响： 一条10KV线路装有大量的变压器，在线路改运行时，这些变压器都挂在线路上，在合闸瞬间，各变压器所产生的励磁涌流在线路上相互迭加、来回反射，产生了一个复杂的电磁暂态过程，在系统阻抗较小时，会出现较大的励磁涌流，时间常数也较大。一般10KV线路的主保护是采用三段式电流保护，即瞬时电流速断保护、限时电流速断保护和过电流保护。瞬时电流速断保护和过电流保护。瞬时电流速断保护由于要兼顾保护的灵敏度。动作电流值往往取得较小，特别在长线路或系统阻抗大时更明显，励磁涌流值很可能会大于保护装置的整定值，使保护误动。这种情况在线路变压器个数少、容量小以及系统阻抗大时并不突出，因此容易被忽视，但当线路变压器个数及容量增大后，就可能出现。这种10KV线路由于励磁涌流而无法正常投入的问题在我们实际中已发生了多次，值得注意。
变压器励磁涌流的危害及抑制策略 变压器是电力系统中非常重要的电力设备，其工作性能关乎整个系统的安全运行。文章详细分析了变压器励磁涌流及其特点，针对它给电力系统所带来的危害，提出了抑制的对策。 标签：变压器；励磁涌流；危害；抑制策略 1 引言 处在正常工作状态下的变压器，其励磁电流通常只有额定电流3%到8%，容量较大的变压器则不超过1%。图1为稳态状态下磁通与电压之间的关系，励磁回路中的电阻可以忽略，磁通滞后外加电压90°，因此建立了稳定的磁场来抵消外部电源磁场的变化。此时，铁心饱和程度较低，励磁电流很小。然而一旦变压器在空载情况下使用，受到变压器铁心饱和与铁心非线性的影响，励磁涌流将激增，这给变压器与电力系统的运行带来危害。所以，对变压器励磁涌流展开研究具有现实意义。 图1 稳态状态下磁通与电压之间的关系 2 励磁涌流产生机理 变压器是基于电磁感应原理的、适用于静态交流电力系统的一种重要电力设备。变压器在空载状态下合闸充电，能观察到电流表指针出现大幅度摆动，之后极快地恢复正常，指向正常的空载电流值，这个冲击电流一般被称作励磁涌流。 励磁涌流的产生与变压器铁心饱和程度密切相关。变压器处于空载状态进行合闸充电时，受到外加电压的影响，绕组磁场将在一定程度上发生变化。与此同时根据磁链守恒定律，绕组在磁路中将出现单极性偏磁情况。由于变压器铁心材料具有非线性的特征，为了与绕组磁场变化相抵，铁心饱和程度将发生变化。当铁心饱和程度较低时，铁心磁化曲线斜率极大，这时励磁电流极小。当铁心饱和程度较高时，其磁化曲线斜率极小，励磁电流随着磁通的增长而变大，最后变为励磁涌流。若变压器存在剩磁，并且极性绕组偏磁一样，就会减小变压器绕组的励磁电抗，从而出现巨大的励磁涌流。 3 励磁涌流的特点 磁化曲线斜率影响着变压器绕组的励磁电流与磁通之间的关系。铁心饱和程度越高，励磁电流越大产生的磁通也就越大，其磁通密度甚至能达到稳态状态下磁通密度的2倍以上。根据励磁涌流产生机理，可知励磁涌流的特点。 3.1 大量的高次谐波分量存在于励磁涌流中，其中二次与三次谐波占据大部分。根据基尔霍夫定律，励磁电流磁通的感应电压大小需与外部电压相同，目的
变压器空投励磁涌流产生的原因 当变压器空载合闸时会产生励磁涌流，设系统电压 )sin(211a wt U u += 由dt d N u e Φ -==1 1得： 在合闸瞬间在变压器铁芯中产生的磁通： )] cos([cos a wt a m +-Φ=Φ， 其中1 1 2wN U m = Φ 1）2 ,0π = =a t 时合闸： wt m sin Φ=Φ，马上进入稳态运行，没有励磁涌流。 2）0,0==a t 时合闸： '''cos ]cos 1[Φ+Φ=Φ-Φ=-Φ=Φwt wt m m m 从t=0经过半个周期w t π = ,Φ达最大值，m Φ=Φ2max 。可达稳态量2倍， 此时励磁电流f i 可达额定励磁电流100倍，即： Nf f i i 0100= 而额定励磁电流约等于额定电流的3%，即： N Nf i i %30= 所以：N f i i 3=。 而这是在变压器没有剩磁的理想情况下推出的结论，如果变压器有剩磁时合闸，励磁涌流会更大，可达10倍额定电流。 当空载合闸时励磁涌流只出现在高压侧，这样会产生很大的差动电流，引起差动保护误动。 励磁涌流原理图 U1
图6-3 变压器励磁涌流的产生机理 t u ? μ I μ I φ (a) 稳态情况下磁通与电压的波形 (b) 在电压为零瞬间合闸时,磁通与电压的波形 (c) 变压器铁芯的磁化曲线 (d) 励磁涌流的波形
励磁涌流识别方法二：波形识别 在RCS-978微机变压器保护中采用的方法是当+>S K S b 且t S S >时开放保护。式中S 是差动电流的全周积分值，在每周采样24次的情况下 ∑∑=-=0 23 m m S I T S 。+S 是相距半周的差动电流瞬时值之和的全周积分值，∑∑∑+=-=-+023 m 12m m S I I T S 。b K 为大于1的常数。 当差动电流中没有励磁涌流而是短路电流且波形是对称的话，相距半周的差动电流瞬时值之和是零，其全周积分值+S 也为零。而差动电流的全周积分值S 很大，满足+>S K S b 条件可以开放保护。当差动电流中有励磁涌流时，波形是不对称的，相距半周的差动电流瞬时值之和很大，其全周积分值+S 也很大。尽管差动电流的全周积分值S 也很大，但仍不能满足+>S K S b 的条件从而将保护闭锁。加t S S >的条件是为了在正常运行时不开放纵差保护。因为正常运行时差动电流很小近似为零。所以S 和+S 也都近似为零可能能满足+>S K S b 条件。所以另加t S S >条件。式中t S 是门槛值，d e t I I .S α+=10。其中e I .10为固定门槛，e I 是TA 二次额定电流。d I α为浮动门槛，d I 是差动电流的全周积分值。正常运行时S 很小不能满足本条件。
变压器励磁涌流 励磁涌流（inrush current)的发生，很明显是受励磁电压的影响。即只要系统电压一有变动，励磁电压受到影响，就会产生励磁涌流。在不同的情况下将产生如下所述的初始（initial inrush)、电压复原（recovery inrush)及共振（sympathetic inrush 共感）等不同程度的励磁涌流。其瞬时尖峰值及持续时间，将视下列各因素的综合情况而定，可能会高达变压器额定电流的8~30倍。 变压器的容量、变压器安装地点与大电源的电气距离、电力系统容量的大小、由电源至变压器间电力系统的时间常数L/R值、变压器铁心特性及其设计时所用饱和磁通密度值、加压操作前变压器的剩磁值（residual flux残磁值）、加压操作时瞬间电压的相位角度。 1、励磁起始涌流（initial inrush) 当开始加压于变压器的最初瞬间，一瞬态性的励磁涌流，将由电力系统涌入变压器。在此情况下所产生的励磁涌流，称之为励磁起始涌流（initial inrush)。在停用变压器时，即使系统电压已被切断，而变压器的励磁涌流也已降为零，即ie=0时，但其铁心中的磁通并不随之降为零，而是沿着铁心的磁滞特性环（hysteresis loop），回降至某一程度的剩磁值（residual flux残磁值）。该值的大小与系统条件及操作情况均有关联。今假设变压器在上次断电时其剩磁值为ΦR，而当变压器再次操作电压时，其瞬间电压所产生的磁通波形恰与ΦR 连接。且平滑地持续以前的磁通波形继续下去。在此情况下的励磁涌流将无瞬态励磁过程。 假设当再次加电压于变压器的瞬间，其磁通值发生在磁通波形的（负）最大值处（－Φmax)。而此时的剩磁ΦR却为正值，且剩磁不会瞬间立刻消失。是以由加电压操作所新建的磁通波形不会是从其（－Φmax）值开始，而是从ΦR值开始。在此情况下产生的励磁涌流，将有极大的瞬态现象。 但由于断路器的投入时间是无法控制，所以实际上类似上面所说的无瞬态励磁过程几乎是不可能的。典型的励磁电流，其波形在最初数周内衰减甚速，然后逐渐减慢，其衰减速度是与电源系统的时间常数值（L/R）有关。即（L/R）值愈高衰减愈慢。故容量较大的变压器（L值相对较大），或变压器临近电源及发电机（R相对值较小）者，其励磁涌流衰减均较缓慢。事实上系统时间常数的L值并非固定，而是随变压器的饱和程度发生变化。在开始的数周波内饱和程度较高，L 值较小，故衰减较快。由于电阻在系统中起阻尼作用，而降低饱和的程度，L 值较大，故衰减变的缓慢。有时要经数秒甚至几分钟后才会衰减到正常值。 2、电压恢复涌流（recovery inrush) 当变压器外部故障清除后，在电压恢复至正常值的过程中，也会引起励磁涌流的现象。此种励磁涌流称为电压复原涌流（或再生涌流）。因在外部故障时变压器仍是部分加压，故一般的电压复原涌流均不如励磁起始涌流的严重。
变压器上一合上额定电压与额定频率的电源时，在空载的变压器合闸间，处于过渡过程的非对称合闸空载电流叫激磁涌流，作用时间很短，逐渐衰减到稳态空载电流，涌流峰值按指数曲线衰减，其时间常数为合闸侧绕组电感量与电阻量之比。小容量变压器在涌流时间常数较小，即很快过渡到稳态空载电流，而大容量变压器的涌流时间较大，要有一过程才过渡到稳态空载电流。 如果这个过程不导致变压器过流动作，一般没什么影响，如果导致变压器过流动作的话，一个可以适当增加过流动作电流，第二个重新投运一次。 当变压器空载投入和外部故障切除后电压恢复时、变压器可能出现数储很大的励磁电(又称为励磁涌流＞。这是因为在稳态工作情况下，铁心中的磁通应滞后于外加电压90°，如果空载合闸时，正好在电压瞬时值U＝0时接通电路，则铁心中应该具有磁通-Φm。但是由于铁心中的磁通不能突变，但此，将出现一个非周期分量的磁通+Φm。这样在经过半个周期以后，铁心中的磁通就达到2Φm，。如果铁心中还有剩兹通Φs，则总磁通将为2Φm +Φs，?吨，此时变压器的铁心严重饱和,励磁电流IL将剧烈增大，此电流就称为变压器的励磁涌流ILY．其数值最大可达额定电流的6—8倍，同时包含有大量的非周期分量和高次谐波分量，励磁涌流的大小和衰减时间，与外加电压的相位、铁心中剩磁的大小和方向、电源容量的大小、回路的阻抗以及变压器的容量的大小和铁心性质等都有关系。例如，正好在电压瞬时值为最大时合闸，就不会出现励磁涌流，而只有正常时的励磁电流。对三相变压器而言．无论在任何瞬间合闸，至少有两相要出现程度不同的励磁涌流 变压器线圈中，励磁电流和磁通的关系，由磁化特性决定，铁芯愈饱合，产生一定的磁通所需要的励磁电流愈大。由于在正常情况下，铁芯中的磁通就已饱合，如在不利条件下合闸，铁芯中磁通密度最大值可达两倍的正常值，铁芯饱和将非常严重，使其导磁数减小，励磁电抗大大减小，因而励磁电流数值大增，由磁化特性决定的电流波形很尖，这个冲击电流可超过变压器额定电流的6--8倍。所以，由于变压器电、磁能的转换，合闸瞬间电压的相角，铁芯的饱合程度等，决定了变压器合闸时，有励磁涌流，励磁涌流的大小，将受到铁芯剩磁与合闸电压相角的影响。 1 低压电网短路电流的特点 低压电网发生短路时，电网运行将由正常工作状态过渡到短路状态，其短路电流曲线如图1 所示。
变压器励磁涌流特点及控制技术 【摘要】本文分析了变压器励磁涌流及其特点，以单相变压器为例，分析了励磁涌流产生的机理，并给出了有效的控制技术。 【关键词】励磁涌流；二次谐波；变压器 1 变压器励磁涌流概念及特点 变压器是交流输电系统中用于电压变换的重要电气设备，是一种依据电磁感应原理制造而成的静止元件。当合上断路器给变压器充电时，有时候，能够观察到变压器电流表的指针有很大摆动，随后，很快又返回到正常的空载电流值，这个冲击电流通常就被称为励磁涌流。 变压器励磁涌流有以下几个特点：第一，波形呈现尖顶形状，表明其中含有相当成分的非周期分量和高次谐波分量，其中高次谐波以二次和三次为主，并且，随着时间推移，某一相二次谐波含量可能超过基波分量的一半以上。第二，励磁涌流幅值与变压器空载投入的电压初相角直接相关。对于单相变压器来说，当电压过零点投入时，励磁涌流幅值最大。由于三相变压器各相间有120°相位差，所以涌流也不尽相同。第三，在最初几个波形中，涌流将出现间断角。第四，涌流衰减的时间常数与变压器阻抗、容量和铁心材料等都相关。 2 励磁涌流产生原因 变压器励磁涌流是由变压器铁心饱和引起的。在铁心不饱和时，铁心磁化曲线的斜率很大，励磁电流近似为零；一旦铁心出现饱和，磁化曲线斜率变小，电流随着磁通线性增长，最终演变为励磁涌流。 计及成本和工艺，现代常用的电力变压器饱和磁通一般设为 1.15～1.4，而变压器运行电压一般不应超过额定电压的10%。因此，变压器稳态正常运行时，磁通不会超过饱和磁通，铁心也不会饱和。但在暂态过程中，如变压器空载合闸时，由于剩磁的作用，运行磁通就有可能大于饱和磁通，从而造成变压器饱和。例如，最严重的是电压过零时刻，合闸，假若此时铁心的剩磁，非周期磁通为经过半个周期后，磁通达到，将远大于饱和磁通，造成变压器严重饱和。 3 控制技术 对于现场中常用的三相电力变压器，防止变压器励磁涌流引起差动保护的措施主要有以下几类。 3.1 采用速饱和中间变流器 差动保护按照躲开最大不平衡电流进行整定时，带速饱和原理的差动保护能
励磁涌流 1 概述 变压器是根据电磁感应原理制成的一种静止电器，用于把低电压变成高电压或把高电压变成低电压，是交流电输配系统中的重要电气设备。当变压器合闸时，可能产生很大的电流，本文主要论述该电流的产生和影响。 2 励磁涌流的特点 当合上断路器给变压器充电时，有时可以看到变压器电流表的指针摆得很大，然后很快返回到正常的空载电流值，这个冲击电流通常称之为励磁涌流，特点如下： 1)涌流含有数值很大的高次谐波分量(主要是二次和三次谐波)，因此，励磁涌流的变化曲线为尖顶波。 2)励磁涌流的衰减常数与铁芯的饱和程度有关，饱和越深，电抗越小，衰减越快。因此，在开始瞬间衰减很快，以后逐渐减慢，经0.5～1s后其值不超过(0.25～0.5)In。 3)一般情况下，变压器容量越大，衰减的持续时间越长，但总的趋势是涌流的衰减速度往往比短路电流衰减慢一些。 4)励磁涌流的数值很大，最大可达额定电流的8～10倍。当整定一台断路器控制一台变压器时，其速断可按变压器励磁电流来整定。 3 励磁涌流的大小 3.1 合闸瞬间电压为最大值时的磁通变化 在交流电路中，磁通Φ总是落后电压u90°相位角。如果在合闸瞬间，电压正好达到最大值时，则磁通的瞬间值正好为零，即在铁芯里一开始就建立了稳态磁通，如图1所示。在这种情况下，变压器不会产生励磁涌流。 3.2 合闸瞬间电压为零值时的磁通变化 当合闸瞬间电压为零值时，它在铁芯中所建立的磁通为最大值(－Φm)。可是，由于铁芯中的磁通不能突变，既然合闸前铁芯中没有磁通，这一瞬间仍要保持磁通为零。因此，在铁芯中就出现一个非周期分量的磁通Φfz，其幅值为Φm。 这时，铁芯里的总磁通Φ应看成两个磁通相加而成，如图2所示。铁芯中磁通开始为零，到1/2 T时，两个磁通相加达最大值，Φ波形的最大值是Φ1波形幅值的两倍。因此，在电压瞬时值为零时合闸情况最严重。虽然我们很难预先知道在哪一瞬间合闸，但是总会介于上面论述的两种极限情况之间。 变压器绕组中的励磁电流和磁通的关系由磁化特性所决定，铁芯越饱和，产生一定的磁通所需的励磁电流就愈大。由于在最不利的合闸瞬间，铁芯中磁通密度最大值可达2Φm，这时铁芯的饱和情况将非常严重，因而励磁电流的数值大增，这就是变
励磁涌流 励磁涌流（inrush current)的发生，很明显是受励磁电压的影响。即只要系统电压一有变动，励磁电压受到影响，就会产生励磁涌流。 在不同的情况下将产生如下所述的初始（initial inrush)、电压复原（recovery inrush)及共振（sympathetic inrush 共感）等不同程度的励磁涌流。其瞬时尖峰值及持续时间，将视下列各因素的综合情况而定，可能会高达变压器额定电流的8--30倍。 变压器在合闸充电时，由于变压器的电感性加上合闸瞬间供电电压的相角不确定性会使充电存在最大7-9倍的涌流（大型变压器）。原因就是电感电流不能突变，合闸前电流为零，根据u=L*di/dt。如果合闸时电压（正玄）最大时则可以平稳过渡。一旦不在此相位，特别在过零位电压时由于电网的能量非常巨大，在短时能，必然产生巨大的电流强迫变压器电流过渡到正玄波形。这就有个涌流过程。彻底防治就需要合闸相角控制，当然是三相分相控制了。简单预防则是开关串电阻。其实也挺麻烦。 目录[隐藏] 1 概述 2 励磁涌流的特点 3 励磁涌流的大小 4 励磁涌流的影响 1 概述 变压器是根据电磁感应原理制成的一种静止电器，用于把低电压变成高电压或把高电压变成低电压，是交流电输配系统中的重要电气设备。当变压器合闸时，可能产生很大的电流，本文主要论述该电流的产生和影响。 2 励磁涌流的特点 当合上断路器给变压器充电时，有时可以看到变压器电流表的指针摆得很大，然后很快返回到正常的空载电流值，这个冲击电流通常称之为励磁涌流，特点如下： 1)涌流含有数值很大的高次谐波分量(主要是二次和三次谐波)，主要是偶次谐波，因此，励磁涌流的变化曲线为尖顶波。
变压器励磁涌流产生机理及抑制措施 1、变压器励磁涌流及特点 变压器是一种依据电磁感应原理制造而成的静止元件，是交流输电系统中用于电压变换的重要电气设备。当合上断路器给变压器充电时，有时候，能够观察到变压器电流表的指针有很大摆动，随后，很快又返回到正常的空载电流值，这个冲击电流通常就被称为励磁涌流。 总的来说，变压器励磁涌流有以下几个特点：第一，波形呈现尖顶形状，表明其中含有相当成分的非周期分量和高次谐波分量，其中高次谐波以二次和三次为主，并且，随着时间推移，某一相二次谐波含量可能超过基波分量的一半以上。第二，励磁涌流幅值与变压器空载投入的电压初相角直接相关。对于单相变压器来说，当电压过零点投入时，励磁涌流幅值最大。由于三相变压器各相间有120度相位差，所以涌流也不尽相同。第三，在最初几个波形中，涌流将出现间断角。第四，涌流衰减的时间常数与变压器阻抗、容量和铁心材料等都相关。 2、励磁涌流产生机理 变压器励磁涌流是由变压器铁心饱和引起的。在铁心不饱和时，铁心磁化曲线的斜率很大，励磁电流近似为零；一旦铁心出现饱和，磁化曲线斜率变小，电流随着磁通线性增长，最终演变为励磁涌流。 下面以单相变压器空载合闸为例分析励磁涌流产生机理。设变压器在时间 t=0时合闸，则施加于变压器上的电压为： （1） 又，变压器电压与磁通间的关系为：（2） 故：（3） 式（3）中第一式为稳态磁通，后两式为暂态磁通，为铁心剩磁，与合闸时刻的电压相关。 计及成本和工艺，现代常用的电力变压器饱和磁通一般设为1.15～1.4，而变压器运行电压一般不应超过额定电压的10%。因此，变压器稳态正常运行时，磁通不会超过饱和磁通，铁心也不会饱和。但在暂态过程中，如变压器空载合闸时，由于剩磁的作用，运行磁通就有可能大于饱和磁通，从而造成变压器饱和。例如，最严重的是电压过零时刻，合闸，假若此时铁心的剩磁，非周期磁通为经过半个周期后，磁通达到，将远大于饱和磁通，造成变压器严重饱和。 3、抑制措施 对于现场中常用的三相电力变压器，防止变压器励磁涌流引起差动保护的措施主要有以下几类。 3.1 采用速饱和中间变流器 差动保护按照躲开最大不平衡电流进行整定时，带速饱和原理的差动保护能够减少非周期分量造成的保护误动，如BCH-2型就是一种增强型速饱和中间变流器的差动保护。这种差动保护的核心部分是带短路线圈的饱和中间变流器和差动电流继电器。短路线圈的存在使得在具有非周期分量电流时继电器的动作电流大为增加，从而提高了躲避励磁涌流和外部短路时暂态不平衡电流的性能。采用BCH-2型差动保护要注意短路线圈匝数的确定匝数愈多躲避涌流的性能愈好，但内部短路时继电器的动作延时就长。对中小型变压器，由于励磁涌流倍数大，内部故障时非周期分量衰减快，对保护动作要求又较低，一般选较大的匝数，而对大型变压器，内部涌流倍数小，非周期分量衰减慢，又要求保护动作快，则应
摘要：电力系统中变压器存在励磁涌流，通过合理的调节补偿装置，防止变压器励磁涌流对差动继电器的影响。 关键词：励磁涌流；引起；保护误动 印江县供电局甘金桥水电站主变进行大修后空载试验，主变低压侧断路器合闸时，出现合闸瞬间就跳闸，经多次操作仍出现此情况。在认真检查变压器后，断路器还出现一合闸即跳闸的现象，后对变压器进行分析，是由于励磁涌流的影响，差动保护的速饱和变流器差动线圈调整不合理，引起保护误动，致使断路器无法合闸，经过处理，故障消除。 1 励滋涌流 对变压器切除外部故障后进行空载合闸，电压突然恢复的过程中，变压器可能产生很大的冲击电流，其数值可达额定电流的6～8倍，将这个电流称之为励磁涌流。 产生励磁涌流的原因是变压器铁芯的严重饱和和励磁阻抗的 大幅度降低。 2 励磁涌流的特点 励磁涌流数值很大，可达额定电流的6～8倍。 励磁涌流中含有大量的直流分量及高次谐波分量，其波形偏向时间轴一侧。 励磁涌流具有衰减特性，开始部分衰减得很快，一般经过0.5～1s后，其值通常不超过0.25～0.5倍的额定电流，对于大容量变压器，其全部衰减时间可能达到几十秒。
3 消除励磁涌流影响所采取的补偿措施 励磁涌流的产生会对变压器的差动保护造成误动作，从而使变压器空载合闸无法进行，为了消除励磁涌流对保护的影响，一般可以采用接入速饱和变流器的补偿措施。 3.1 接入速饱和变流器 接入速饱和变流器阻止励磁涌流传递到差动继电器中，如图1。当励磁涌流进入差动回路时，由于速饱和变流器的铁芯具有极易饱和的特性，其中很大的非周期分量使速饱和变流器的铁芯迅速严重饱和，励磁阻抗锐减，使得励磁涌流中几乎全部非周期分量及部分周期分量电流从速饱和变流器的一次侧绕组通过，变换到二次侧绕组的电流就很小，差动保护就不会动作。只要合理调节速饱和变流器一二次侧绕组匝数，就可以更好的消除励磁涌流对差动保护的影响。 图1 接入速饱和变流器
变压器合闸时的励磁涌流 1 概述 变压器是根据电磁感应原理制成的一种静止电器，用于把低电压变成高电压或把高电压变成低电压，是交流电输配系统中的重要电气设备。当变压器合闸时，可能产生很大的电流，本文主要论述该电流的产生和影响。 2 励磁涌流的特点 当合上断路器给变压器充电时，有时可以看到变压器电流表的指针摆得很大，然后很快返回到正常的空载电流值，这个冲击电流通常称之为励磁涌流，特点如下： 1)涌流含有数值很大的高次谐波分量(主要是二次和三次谐波)，因此，励磁涌流的变化曲线为尖顶波。 2)励磁涌流的衰减常数与铁芯的饱和程度有关，饱和越深，电抗越小，衰减越快。因此，在开始瞬间衰减很快，以后逐渐减慢，经0.5～1s后其值不超过(0.25～0.5)In。 3)一般情况下，变压器容量越大，衰减的持续时间越长，但总的趋势是涌流的衰减速度往往比短路电流衰减慢一些。 4)励磁涌流的数值很大，最大可达额定电流的8～10倍。当整定一台断路器控制一台变压器时，其速断可按变压器励磁电流来整定。 3 励磁涌流的大小 3.1 合闸瞬间电压为最大值时的磁通变化 在交流电路中，磁通Φ总是落后电压u90°相位角。如果在合闸
瞬间，电压正好达到最大值时，则磁通的瞬间值正好为零，即在铁芯里一开始就建立了稳态磁通，如图1所示。在这种情况下，变压器不会产生励磁涌流。 3.2 合闸瞬间电压为零值时的磁通变化 当合闸瞬间电压为零值时，它在铁芯中所建立的磁通为最大值(－Φm)。可是，由于铁芯中的磁通不能突变，既然合闸前铁芯中没有磁通，这一瞬间仍要保持磁通为零。因此，在铁芯中就出现一个非周期分量的磁通Φfz，其幅值为Φm。 这时，铁芯里的总磁通Φ应看成两个磁通相加而成，如图2所示。铁芯中磁通开始为零，到1/2 T时，两个磁通相加达最大值，Φ波形的最大值是Φ1波形幅值的两倍。因此，在电压瞬时值为零时合闸情况最严重。虽然我们很难预先知道在哪一瞬间合闸，但是总会介于上
励磁涌流产生的原因及应对策略 随着经济的发展，电业因其无污染等特点被广泛应用到社会的各方面，变压器作为交流电力系统重要的电气设备，其正常运行直接关系着人民生命财产的安全。本文从变压器励磁涌流释义开始、随后就变压器励磁涌流产生原因进行了分析研究，最后就变压器励磁涌流的应对策略提出了很好的意见。 变压器的励磁电流是只流入变压器接通电源一侧绕组的，对纵差保护回路来说，励磁电流的存在就相当于变压器内部故障时的短路电流。因此，它必然给纵差保护的正确工作带来影响。下面笔者结合工作实际谈一下励磁涌流产生的原理及应对策略。 变压器励磁涌流释义 1.1励磁涌流的定义 变压器是一种依据电磁感应原理制造而成的静止元件，是交流输电系统中用于电压变换的重要电气设备。当合上断路器给变压器充电时，有时候，能够观察到变压器电流表的指针有很大摆动，随后，很快又返回到正常的空载电流值，这个冲击电流通常就被称为励磁涌流。 1.2变压器励磁涌流的特点 1.2.1涌流含有数值很大的高次谐波分量(主要是二次和三次谐波)，因此，励磁涌流的变化曲线为尖顶波。 1.2.2励磁涌流的衰减常数与铁芯的饱和程度有关，饱和越深，电抗越小，衰减越快。因此，在开始瞬间衰减很快，以后逐渐减慢，经0.5～1s后其值不超过(0.25～0.5)In。
1.2.3一般情况下，变压器容量越大，衰减的持续时间越长，但总的趋势是涌流的衰减速度往往比短路电流衰减慢一些。 1.2.4励磁涌流的数值很大，最大可达额定电流的8～10倍。当整定一台断路器控制一台变压器时，其速断可按变压器励磁电流来整定。 变压器励磁涌流产生原因 变压器励磁涌流是由变压器铁心饱和引起的。在铁心不饱和时，铁心磁化曲线的斜率很大，励磁电流近似为零；一旦铁心出现饱和，磁化曲线斜率变小，电流随着磁通线性增长，最终演变为励磁涌流。 现代常用的电力变压器饱和磁通一般设为1.15～1.4，而变压器运行电压一般不应超过额定电压的3%～6%或更小，故纵差保护回路中的不平衡电流也很小。外部短路时，由于系统电压下降，励磁电流也将减小，因此，在稳态情况下，励磁电流对纵差保护的影响常常可忽略不计。然而在电压突然增加的特殊情况下，就可能产生很大的励磁电流，其数值可达额定电流的6～8倍。这种励磁电流就有可能大于饱和磁通，从而造成变压器饱和。 变压器励磁涌流的应对策略 目前采用速饱和中间变流器；二次谐波制动的方法；间断角鉴别方法等三种方法来防止励磁涌流引起的纵差保护的误动。 3.1采用差动速断保护 由于差动速断保护有固有动作时间，故动作电流无需避开最大电流，此方案灵敏性低，只适用于小型变压器。差动保护按照躲开最大不平衡电流进行整定时，带速饱和原理的差动保护能够减少非周期分量造成的保护误动，这种差动保护的核心部分是带短路线圈的饱和中
变压器励磁涌流原理 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
变压器空投励磁涌流产生的原因 当变压器空载合闸时会产生励磁涌流，设系统电压 由dt d N u e Φ-==11得： 在合闸瞬间在变压器铁芯中产生的磁通： )]cos([cos a wt a m +-Φ=Φ， 其中1 12wN U m =Φ 1）2,0π ==a t 时合闸： wt m sin Φ=Φ，马上进入稳态运行，没有励磁涌流。 2）0,0==a t 时合闸： 从t=0经过半个周期w t π =,Φ达最大值，m Φ=Φ2max 。可达稳态量2倍， 此时励磁电流f i 可达额定励磁电流100倍，即： 而额定励磁电流约等于额定电流的3%，即： 所以：N f i i 3=。 而这是在变压器没有剩磁的理想情况下推出的结论，如果变压器有剩磁时合闸，励磁涌流会更大，可达10倍额定电流。 当空载合闸时励磁涌流只出现在高压侧，这样会产生很大的差动电流，引起差动保护误动。 励磁涌流识别方法二：波形识别 在RCS-978微机变压器保护中采用的方法是当+>S K S b 且t S S >时开放保护。 式中S 是差动电流的全周积分值，在每周采样24次的情况下∑∑=-=0 23m m S I T S 。+S 是相距半周的差动电流瞬时值之和的全周积分值，∑∑∑+=-=-+0 23m 12m m S I I T S 。b K 为大 于1的常数。当差动电流中没有励磁涌流而是短路电流且波形是对称的话，相距半周的差动电流瞬时值之和是零，其全周积分值+S 也为零。而差动电流的全周积分值
摘要] 变压器励磁涌流不仅导致继电保护误动，由其衍生的电网电压骤降、谐波污染、和应涌流、铁磁谐振过电压等都给电力系统运行带来不可低估的负面影响。数十年来人们通过识别励磁涌流特征的方法来减少继电保护的误动率，但并未获得良好的回报，误动率仍居高不下。至于对电压骤降、谐波污染、和应涌流等的消除更一筹莫展。究其原因是人们认为励磁涌流的出现不可抗拒，只能采用“识别”的对策，即“躲”的对策。其实，换个思路——“抑制”，是完全可以实现的，而且已经实现了。 [关键词]励磁涌流磁路饱和涌流抑制器 0、引言 变压器励磁涌流与电容器的充电涌流抑制原理完全相似，电感及电容都是储能元件，前者不容许电流突变，后者不容许电压突变，空投电源时都将诱发一个暂态过程。在电力变压器空载接入电源时及变压器出线发生故障被继电保护装置切除时，因变压器某侧绕组感受到外施电压的骤增而产生有时数值极大的励磁涌流。励磁涌流不仅峰值大，且含有极多的谐波及直流分量。由此对电网及电器设备造成极为不利的影响。 1、励磁涌流的危害性 1.1 引发变压器的继电保护装置误动，使变压器的投运频频失败； 1.2 变压器出线短路故障切除时所产生的电压突增，诱发变压器保护误动，使变压器各侧负荷全部停电； 1.3 A电站一台变压器空载接入电源产生的励磁涌流，诱发邻近其他B电站、C电站等正在运行的变压器产生“和应涌流”(sympathetic inrush)而误跳闸，造成大面积停电； 1.4 数值很大的励磁涌流会导致变压器及断路器因电动力过大受损； 1.5 诱发操作过电压，损坏电气设备； 1.6 励磁涌流中的直流分量导致电流互感器磁路被过度磁化而大幅降低测量精度和继电保护装置的正确动作率； 1.7 励磁涌流中的大量谐波对电网电能质量造成严重的污染。 1.8 造成电网电压骤升或骤降，影响其他电气设备正常工作。 数十年来人们对励磁涌流采取的对策是“躲”，但由于励磁涌流形态及特征的多样性，通过数学或物理方法对其特征识别的准确性难以提高，以致在这一领域里励磁涌流已成为历史性难题。 2、励磁涌流的成因 抑制器的重要特点是对励磁涌流采取的策略不是“躲避”，而是“抑制”。理论及实践证明励磁涌流是可以抑制乃至消灭的，因产生励磁涌流的根源是在变压器任一侧绕组感受到外施电压骤增时，基于磁链守恒定理，该绕组在磁路中将产生单极性的偏磁，如偏磁极性恰好和变压器原来的剩磁极性相同时，就可能因偏磁与剩磁和稳态磁通叠加而导致磁路饱和，从而大幅度降低变压器绕组的励磁电抗，进而诱发数值可观的励磁涌流。由于偏磁的极性及数值是可以通过选择外施电压合闸相位角进行控制的，因此，如果能掌握变压器上次断电时磁路中的剩磁极性，就完全可以通过控制变压器空投时的电源电压相位角，实现让偏磁与剩磁极性相反，从而消除产生励磁涌流的土壤——磁路饱和，实现对励磁涌流的抑制。 长期以来，人们认为无法测量变压器的剩磁极性及数值，因而不得不放弃利用偏磁抵消剩磁的想法。从而在应对励磁涌流的策略上出现了两条并不畅通的道路，一条路是通过控制变压
变压器励磁涌流不仅导致继电保护误动，由其衍生的电网电压骤降、谐波污染、和应涌流、铁磁谐振过电压等都给电力系统运行带来不可低估的负面影响。数十年来人们通过识别励磁涌流特征的方法来减少继电保护的误动率，但并未获得良好的回报，误动率仍居高不下。至于对电压骤降、谐波污染、和应涌流等的消除更一筹莫展。究其原因是人们认为励磁涌流的出现不可抗拒，只能采用“识别”的对策，即“躲”的对策。其实，换个思路——“抑制”，是完全可以实现的，而且已经实现了。 0、引言 变压器励磁涌流与电容器的充电涌流抑制原理完全相似，电感及电容都是储能元件，前者不容许电流突变，后者不容许电压突变，空投电源时都将诱发一个暂态过程。在电力变压器空载接入电源时及变压器出线发生故障被继电保护装置切除时，因变压器某侧绕组感受到外施电压的骤增而产生有时数值极大的励磁涌流。励磁涌流不仅峰值大，且含有极多的谐波及直流分量。由此对电网及电器设备造成极为不利的影响。 1、励磁涌流的危害性 1.1 引发变压器的继电保护装置误动，使变压器的投运频频失败；1.2 变压器出线短路故障切除时所产生的电压突增，诱发变压器保护误动，使变压器各侧负荷全部停电； 1.3 A电站一台变压器空载接入电源产生的励磁涌流，诱发邻近其他
B电站、C电站等正在运行的变压器产生“和应涌流”(sympathetic inrush)而误跳闸，造成大面积停电； 1.4 数值很大的励磁涌流会导致变压器及断路器因电动力过大受损； 1.5 诱发操作过电压，损坏电气设备； 1.6 励磁涌流中的直流分量导致电流互感器磁路被过度磁化而大幅降低测量精度和继电保护装置的正确动作率； 1.7 励磁涌流中的大量谐波对电网电能质量造成严重的污染。 1.8 造成电网电压骤升或骤降，影响其他电气设备正常工作。 数十年来人们对励磁涌流采取的对策是“躲”，但由于励磁涌流形态及特征的多样性，通过数学或物理方法对其特征识别的准确性难以提高，以致在这一领域里励磁涌流已成为历史性难题。 2、励磁涌流的成因 抑制器的重要特点是对励磁涌流采取的策略不是“躲避”，而是“抑制”。理论及实践证明励磁涌流是可以抑制乃至消灭的，因产生励磁涌流的根源是在变压器任一侧绕组感受到外施电压骤增时，基于磁链守恒定理，该绕组在磁路中将产生单极性的偏磁，如偏磁极性恰好和变压器原来的剩磁极性相同时，就可能因偏磁与剩磁和稳态磁通叠加而导致磁路饱和，从而大幅度降低变压器绕组的励磁电抗，进而诱发数值可观的励磁涌流。由于偏磁的极性及数值是可以通过选择外施电压合闸相位角进行控制的，因此，如果能掌握变压器上次断电时磁路中的剩磁极性，就完全可以通过控制变压器空投时的电源电压相位角，实现让偏磁与剩磁极性相反，从而消除产生励磁涌流的土壤——
