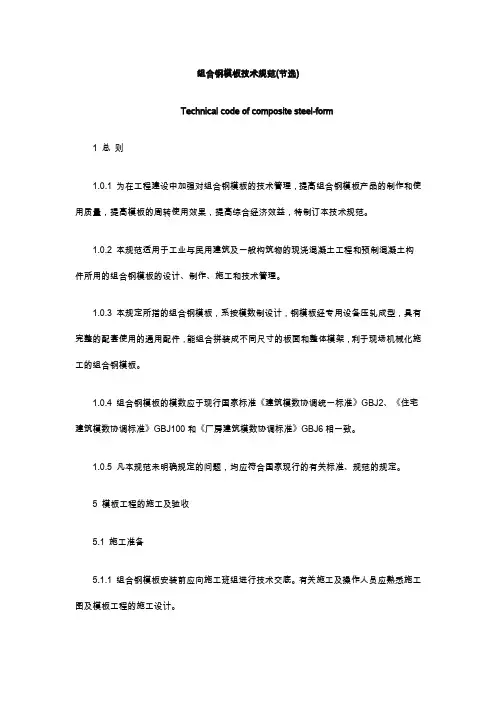

组合钢模板技术规X
第一章总则
第１．０．１条为在基本建设中贯彻执行以钢代木的技术经济政策，积极推广应用组合钢模板，切实加强对组合钢模板的技术管理，加速模板的周转使用，提高综合经济效益，特制订本技术规X。
第１．０．２条本规X适用于工业与民用建筑及一般构筑物的现浇混凝土工程和预制混凝土构件所用的组合钢模板的设计、制作、施工和技术管理，对于其他构造形式相似的组合模板，均可参照本规X 的有关条款执行。
第１．０．３条本规X所指的组合钢模板，系按模数制设计，钢模板经压轧成型，并有较完整的配套使用的配件，能组合拼装成不同大小尺寸的板面和整体模架，利于现场机械化施工的组合钢模板。
第１．０．４条组合钢模板的模数应与现行国家标准《建筑模数协调统一标准》《住宅建筑模数协调标准》和《厂房建筑模数协调标准》相一致，设计单位在结构设计时，应与施工相结合，以利于组合钢模板的推广使用。
第１．０．５条凡本规X未明确规定的问题，均应符合国家现行的有关标准、规X的规定。
第二章组合钢模板的组成和要求
第一节一般规定

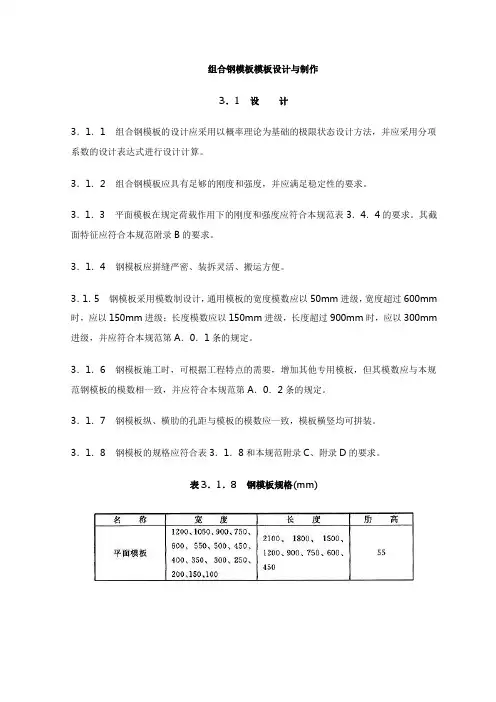

第２．１．１条组合钢模板设计应按标准荷载和容许应力进计算。
容许应力应按国家现行规X的容许应力乘以１．２５的提高系数。
第２．１．２条钢模板应具有足够的刚度和强度。平面模板在规定荷载作用下的刚度和强度应符合表３．３．４的要求。其截面特征应符合附录三的要求。
第２．１．３条钢模板应接缝严密，装拆灵活，搬运方便。
第２．１．４条钢模板纵、横肋的孔距与模板的模数应一致，模板横竖都可以拼装。
第２．１．５条根据工程特点的需要，可增加其他专用模板，但其模数应与本规X钢模板的模数相一致。
第二节组成和要求
第２．２．１条组合钢模板由钢模板和配件两大部分组成。
其中钢模板包括平面模板、阴角模板、阳角模板、联接角模等通用模板和倒棱模板、梁腋模板、柔性模板、搭接模板、可调模板及嵌补模板等专用模板。配件的连接件包括Ｕ形卡、Ｌ形插销、钩头螺栓、紧固螺栓、对拉螺栓、扣件等；配件的支承件包括钢楞、柱箍、钢支柱、斜撑、组合支柱、扣件、钢管支架、门式支架、梁卡具、圈梁卡和桁架等。
第２．２．２条钢模板采用模数制设计，通用模板的宽度模数以５０ｍｍ进级，长度模数以１５０ｍｍ进级，钢模板的规格应符合表２．２．２和附表２．１的要求。
第２．２．３条连接件应符合配套使用、装拆方便、操作安全的要求，连接件的规格应符合表２．２．３的要求。
第２．２．４条支承件均应设计成工具式，其规格应符合表２．２．４
的要求。
第三章组合钢模板的制作及检验
第一节材料
第３．１．１条组合钢模板的各类材料，其材质应符合国家现行有关标准的规定。
第３．１．２条组合钢模板钢材的品种和规格应符合表３．１．２的要求，制作前应依据国家现行有关标准对照复查其出厂材质证明，对有疑问或无出厂材质证明的钢材，应按国家有关现行检验标准进行复检，并填写检验记录。
第二节制作
第３．２．１条钢模板及配件应按国家标准设计《组合钢模板》制作。
第３．２．２条钢模板的槽板制作宜采用冷轧冲压整体成型的生产工艺，沿槽板纵向两侧的凸棱倾角，应严格按标准图尺寸控制。
第３．２．３条钢模板槽板边肋上的Ｕ形卡孔和凸鼓，宜采用一次冲孔和压鼓成型的生产工艺。
第３．２．４条钢模板的组装焊接，宜采用组装胎具定位及合理的焊接顺序。
第３．２．５条钢模板组装焊接后，对模板的变形处理，宜采用模板整形机校正，当采用手工校正时，不得碰伤模板棱角，且板面不得留有锤痕。
第３．２．６条钢模板及配件的焊接，当采用手工电弧焊时，应按照现行国家标准《手工电弧焊焊接接头的基本型式与尺寸》的规定，
焊缝外形应光滑、均匀、不得有漏焊、焊穿、裂纹等缺陷：并不宜产生咬肉、夹渣、气孔等缺陷。
第３．２．７条选用焊条的材质、性能及直径的大小，应与被焊物的材质、性能及厚度相适应。
第３．２．８条Ｕ型卡应采用冷作工艺成型，其卡口弹性夹紧力不应小于１５００Ｎ。
第３．２．９条Ｕ形卡、Ｌ形插销等配件的圆弧弯曲半径应符合设计图的要求，且不得出现非圆弧形的折角皱纹。
第３．２．１０条各种螺栓连接件的加工，应符合国家现行有关标准。
第３．２．１１条连接件应采用镀锌表面处理，镀锌层厚度应为０．０５～０．０８ｍｍ，镀层厚度和色彩应均匀，表面光亮细致，不得有漏镀缺陷。
第三节检验
第３．３．１条为确保组合钢模板的制作质量，成品必须经检验被评定为合格后，签发产品合格证，并附说明书方准出厂。
第３．３．２条生产厂应加强产品质量管理，健全质量管理制度和质量检查机构，认真做好班组自检、车间抽检和厂级质检部门终检原始记录，根据抽样检验的数据，评定出合格品、一等品和优质品。
第３．３．３条生产厂进行产品质量检验。检验设备和量具，必须符合国家三级及其以上计量标准要求。
第３．３．４条钢模板在工厂成批生产前和生产过程中都应进行荷载试验，检验模板的强度、刚度和焊接质量等综合性能，当模板的
材质或生产工艺等有较大变动时，都应抽样进行荷载试验。
荷载试验标准应符合表３．３．４的要求，荷载试验方法应符合附录五的要求。抽样方法应按附录九的附表９．５执行。
第３．３．５条钢模板成品的质量检验，包括单件检验和组装检验，其质量标准应符合表３．３．５－１和表３．３．５－２的规定。
第３．３．６条钢模板样本的合格品应按附录六来判定。产品抽样方法和批合格判定应按附录九执行。
第３．３．７条配件的强度、刚度及焊接质量等综合性能，应在成批制作前和生产过程中都应按设计要求进行荷载试验。当配件的材质或生产工艺有较大变动时，也应进行荷载试验。其中Ｕ形卡、钢支柱的质量检验方法应符合附录七、八的要求。
第３．３．８条配件合格品应符合表３．３．８所示的要求，产品抽样方法应按附录九执行。
第３．３．９条钢模板及配件的表面必须先除油、除锈、再按表３．３．９的要求作防锈处理。
第３．３．１０条对产品质量有争议时，应按上列有关项目的质量标准及检验方法进行复检。
第四节标志与包装
第３．４．１条钢模板的背面应标志厂名、商标、批号等。
第３．４．２条根据运输及装卸条件，组合钢模板应采用捆扎或包装。
第四章模板工程的施工设计
第一节一般规定
第４．１．１条模板工程施工前，应根据结构施工图，施工总平面图及施工设备和材料供应等现场条件，编制模板工程施工设计，列入工程项目的施工组织设计。
第４．１．２条模板工程的施工设计应包括下列内容：
一、绘制配板设计图、连接件和支承系统布置图、细部结构和异型模板详图及特殊部位详图；
二、根据结构构造型式和施工条件确定模板荷载。对模板和支承系统作力学验算；
三、编制钢模板与配件的规格、品种与数量明细表；
四、制定技术及安全措施，包括：模板结构安装及拆卸的程序，特殊部位、预埋件及预留孔洞的处理方法，必要的加热、保温或隔热措施，安全措施等等；
五、制定钢模板及配件的周转使用方式与计划；
六、编写模板工程施工说明书。
第４．１．３条简单的模板工程可按预先编制的模板荷载等级和部件规格间距选用图表，绘制模板排列图及连接件与支承件布置图，并对关键的部位作力学验算。
第４．１．４条为加快组合钢模板的周转使用，宜选取下列措施：
一、分层分段流水作业；
二、竖向结构与横向结构分开施工；
三、充分利用有一定强度的混凝土结构支承上部模板结构；
四、采用预先组装大片模板的方式整体装拆；
五、采用各种可以重复使用的整体模架。

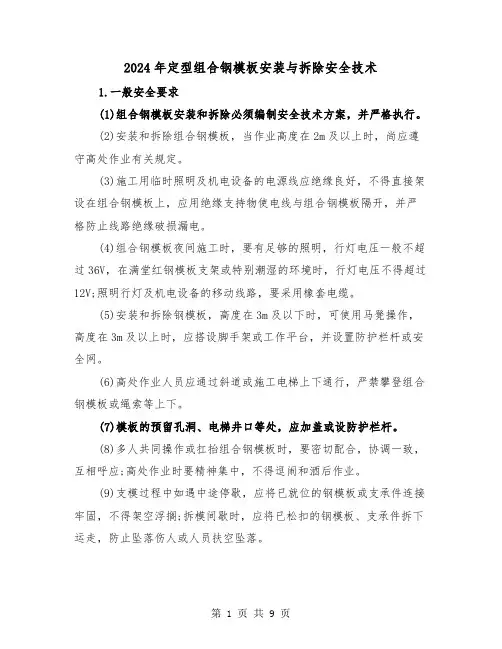

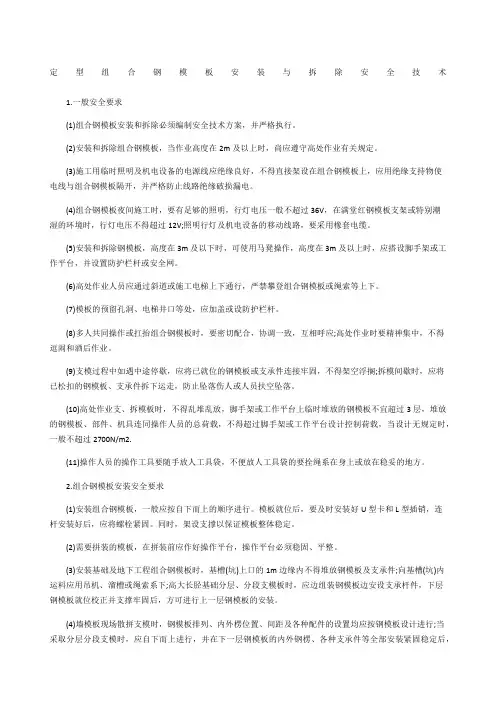

钢模板施工规范 1 概述 组合钢模板由钢模板和配件两部分组成。钢模板包括平面模板、阴角模板、阳角模板、联结角模以及其它形式的模板（如梯形、三角键槽模板等）。配件主要有连接件和支承件，包括U形卡、L形插销、钩头螺栓、蝴蝶卡等，支承件主要采用钢管。 用得较为普遍的主要为3015、1015型平面模板，由面板和肋条组成，面板厚2.5mm或2.75mm，肋条厚2.8mm。组合钢模板可以根据施工要求组装成各种不同形式、规格的整体模板。 2 作业流程图： 3 运输进仓 使用汽车拖运时，超出车厢栏板高度的模板必须用绳索捆绑固定，车厢内或模板上禁止同时载人。 运输过程中，驾驶员须遵守道路交通管理条例，车速不宜过快。 运输到施工现场的模板，必须码放整齐，下部加方木垫平，码放不宜过高，谨防倾倒。 模板吊运进仓时，必须由起重人员进行指挥、挂钩，模板捆绑必须紧固，下系牵引绳，禁止单根绳起吊，禁止在模板内夹带其它物件；模板各种扣件须装在工具袋内，须吊运时，必须使用吊篮。 禁止将模板临边堆放，在脚手架、施工平台上堆放时，必须确保稳固，以防滑落，堆放不得超过限定载重量、不得影响交通。
4 立模 起始仓立模 组合钢模板主要是在现场拼装，起始仓立模的方法很多，最常见的方法为： 4.1.1 施工放样。 4.1.2 先立侧面两到三块模板。 4.1.3 上竖围令及底脚横围令。 4.1.4 延伸并加高。 4.1.5 整标准，上拉条。 4.1.6 按需要在模板顶部加设护栏，以便在浇筑收仓时形成封闭的安全防护。 4.1.7 收尾（紧拉条、补缝、刮灰、刷油等）。 拆、立模 4.2.1 拆模时，先下蝴蝶卡螺丝，再下横围令。 4.2.2 松开竖向围令，并将其固定在上口露头螺杆处。 4.2.3 拆钢模并加高，再上好横围令。混凝土收仓面钢模不拆，以此模板为基础往上加。 4.2.4 其后程序与起始仓立模相同。 顶板面板施工 4.3.1 顶板模板支撑系统形成并验收合格后，即可铺上组合钢模板面板，面板采用木楔调平，并刮灰、刷油、贴布条，验收合格后即可投入使用（支撑系统施工见“脚手架施工作业指导书”相关内容）。 4.3.2 在混凝土强度达到要求后，方可拆除模板及其支撑系统：
钢模板技术规格书 一、钢模板组成基本规定 1、钢模板由面板系统、支撑系统、操作平台系统及连接件等组成。 2、组成模板各系统之间的连接必须安全可靠。 3、钢模板的支撑系统应能保持钢模板竖向放置的安全可靠和风荷载作用下的自身稳定性。 4、钢模板应能满足现浇混凝土体成型和表面质量效果的要求。 5、钢模板结构构造应简单、重量轻、坚固耐用、便于加工制作。 6、钢模板应具有足够的承载力、刚度和稳定性，应能整装整拆，组装便利，在正常维护下应能重复周转使用。 二、钢模板的设计要求 1、钢模板应根据工程结构形式、荷载大小、质量要求及施工设备和材料等结合施工工艺进行设计。 2、钢模板中的钢结构设计应符合现行国家标准GB50017?钢结构设计规范?。大模板、滑升模板等设计还应符合现行国家标准GB50113?滑动模板工程技术规范?的相应规定。 3、钢模板设计时板块规格尺寸宜标准化。 4、钢模板各组成部分应根据功能要求采用极限状态设计方法进行设计计算。 5、钢模板设计时应考虑运输、堆放和装拆过程中对模板变形的影响。
6、钢模板设计时应考虑组装方便便捷，连接处采用定位销孔。 7、钢模板设计最终应考达到的要求有：签字齐全的设计图纸、工装图、排料图、工艺图、技术标准、作业指导书等技术文件，必要时。应有刚度、强度、稳定性的核算。 8、在材料选用上，为保证模板结构的承载能力，防止在一定条件下出现脆性破坏，应根据模板体系的重要性、荷载特征、连接方法等不同情况，选用合适的钢材型号和材性，且宜采用Q235钢和Q345钢。 9、模板的钢材质量应符合相应的国家标准规定： 10、具体要求： ①钢模板的面板应选用厚度不小于5mm的钢板制作，材质不低于Q235A的性能要求。 ②钢模板的法兰采用钢板或角钢，横筋、竖筋采用型钢或钢板制作，材质宜与钢面板材质同一牌号，以保证焊接性能和结构性能。 ③钢模板的背杠及桁架采用型钢制作，材质不低于Q235A的性能要求。 ④钢模板的吊环应采用Q235A材料制作并应具有足够的安全储备，严禁使用冷加工钢筋。 ⑤钢模板对拉螺栓材质硬不低于Q235A的钢材制作，应有足够的强度承受施工载荷。

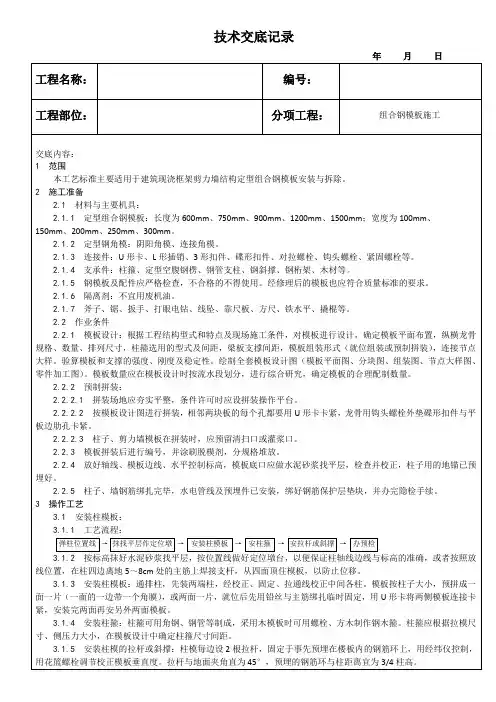

2. 定型组合钢模板施工工艺标准 2.1. 总则 2.1.1. 适用范围 (1) 本工艺所述定型组合钢模板指通常使用的小块钢模板。 (2) 本工艺标准适用于表面质量要求不严格的工业与民用建筑现浇钢筋混凝土框架、剪力墙结构、薄壁框架柱结构以及钢筋混凝土构筑物的模板施工。 2.1.2. 基本规定 (1) 定型组合钢模板的主要部件由钢模板( 平面模板、阴角模板、连接角模等)、连接件(U型卡、钩头螺栓、蝶形卡、拉杆等)和支撑件(钢管脚手架)三部分组成； (2) 主要部件能保证结构和构件各部分的形状尺寸及相互间位置的正确； (3) 主要部件能具有足够的强度、刚度及稳定性； (4) 钢模板接缝严密，不漏浆。 2.2. 施工准备 2.2.1. 技术准备 (1) 详细阅读工程图纸，根据工程难易，进行必要的配板设计，绘制配板图。配制的模板，应优先选用通用大块模板，使其种类和块数量少，木模镶拼量最少。模板长向拼接宜采用错开布置，以增加模板的整体刚度。 (2) 选择具有代表性和受力较大的梁、板、柱、墙单元体的支撑系统进行设计计算，保证具有足够的强度和稳定性，绘制支撑系统图和节点大样图。 一般的柱、梁模板宜直接采用脚手架钢管作为柱箍和梁夹具，断面较大的柱、梁、墙宜用对拉丝杆或对拉片。 (3) 编制详尽的专项施工方案，并对技术人员和班组长作技术交底。 2.2.2. 材料准备 (1) 平面模板：由面板和肋条组成，采用Q235钢板制作。面板厚 2.3 mm或2.5 mm，肋条上设有U型卡孔，模板长度为450 mm、600 mm、
750 mm、900 mm、1200 mm，宽度为100 mm、150 mm、200 mm、250 mm、300 mm。 (2) 转角模板：有阴角模板和连接角模，主要用于结构的转角部位。 其长度与平面模板相同。其中阴角模板的宽度有150 mm X 150 mm、100 mm X 150 mm两种，连接角模的宽度为50mm X 50 mm。 (3) 连接件：U型卡、钩头螺栓、蝶形卡、对拉丝杆、对拉片等，①48X 3.5钢管作为支架，连接固定钢管脚手架的扣件。 (4) 辅助材料：嵌缝木条和泡沫条(防止板缝漏浆)，脱模剂等。脱 模剂应经济适用，不粘污钢筋和便于抹灰前的清洗。 2.2. 3. 机具准备 钉锤、活动扳手、木锯、斧子、千斤顶、墨斗、撬棍、线锤、钢卷尺、 力矩扳手等。 2.2.4. 作业条件 (1) 拟建工程流水施工段已划分。 (2) 轴线和模板位置线的放线已完成。 (3) 水平标高引测到模板安装位置。 (4) 模板底部的预找平，外墙、外柱的外边根据标高设置模板承垫条带。 (5) 设置模板定位基准，即在墙、柱主筋上距地面50?80mm根据 模板线按保护层厚度焊接水平支杆，防止模板水平位移。 (6) 钢筋绑扎完毕，预埋管线、铁件完成，并办理预验收手续。 2.3. 施工工艺 2.3.1. 工艺流程 (1) 柱模板施工工艺流程: 安装柱箍全面检查校正柱模固定 ( T检查校正T墙模固定| (3) 梁模板施工工艺流程
钢模板技术条件 范围1 本标准说明了钢模板的组成、结构形式；规定了钢模板的设计要求、加工制作要求、检验方法 及标志、保管和运输等。规范性引用文件2 下列文件对于本标准的应用必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本 标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。 JGJ 162-2008 建筑施工模板安全技术规范 JGJ 74-2003 建筑工程大模板技术规程 GB 50113-2005滑动模板工程技术规范 GB 50017 钢结构设计规范 GB/T 700 碳素结构钢低合金高强度结构钢GB/T 1591 碳钢焊条GB/T 5117 低合金钢焊条GB/T 5118 级六角头螺栓CGB/T 5780 六角头螺栓GB/T 5782 GB/T 1229 钢结构用高强度大六角螺母 GB/T 1230 钢结构用高强度垫 圈钢结构用高强度大六角头螺栓GB/T 1228 气体保护电弧焊用碳钢、低合金钢焊丝GB/T8110-1995钢模板组成基本规定3 3.1 钢模板应由面板系统、支撑系统、操作平台系统及连接件等组成。组成钢模板各系统之间 的连接必须安全可靠。3.2 钢模板的支撑系统应能保持钢模板竖向放置的安全可靠和在风荷载作用下的自身稳定性。3.3 钢模板应能满足现浇混凝土体成型和表面质量效果的要求。3.4 钢模板结构构造应简单、重量轻、坚固耐用、便于加工制作。3.5 钢模板应具有足够的承载力、刚度和稳定性，应能整装整拆，组装便利，在正常维护下应3.6 能重复周转使用。钢模板的设计要求4 一般规定4.1 钢模板应根据工程结构形式、荷载大小、质量要求及施工设备和材料等结合施工工艺进4.1.1 行设计。《钢结构设计规范》。大模板、滑升钢模板中的钢结构设计应符合现行国家标准 GB500174.1.2 GB50113《滑动模板工程技术规范》的相应规定。模板等的设计还应符合现行国家标准 4.1.3 钢 模板设计时板块规格尺寸宜标准化。 4.1.4 钢模板各组成部分应根据功能要求采用极限状态设 计方法进行设计计算。钢模板设计时应考虑运输、堆放和装拆过程中对模板变形的影响。4.1.5 个定位34.1.6 钢模板设计时应考虑组装方便变捷，连接处采用定位销孔，每条接缝处不少于销 孔，定位销及孔结构见示意图。 定位销及孔示意图 4.1.7 钢模板设计最终应达到的要求有：签字齐全的设计图纸（总图、零件图、细部拆分图）、 工装图、排料图、工艺图、技术标准、作业指导书等技术文件，必要时，应有刚度、强度、稳定 性的核算。 4.2 材料选用 4.2.1 为保证模板结构的承载能力，防止在一定条件下出现脆性破坏，应根据模板体系的重要性、 荷载特征、连接方法等不同情况，选用适合的钢材型号和材性，且宜采用Q235钢和Q345钢。
组合钢模板技术规X 第一章总则 第１．０．１条为在基本建设中贯彻执行以钢代木的技术经济政策，积极推广应用组合钢模板，切实加强对组合钢模板的技术管理，加速模板的周转使用，提高综合经济效益，特制订本技术规X。 第１．０．２条本规X适用于工业与民用建筑及一般构筑物的现浇混凝土工程和预制混凝土构件所用的组合钢模板的设计、制作、施工和技术管理，对于其他构造形式相似的组合模板，均可参照本规X 的有关条款执行。 第１．０．３条本规X所指的组合钢模板，系按模数制设计，钢模板经压轧成型，并有较完整的配套使用的配件，能组合拼装成不同大小尺寸的板面和整体模架，利于现场机械化施工的组合钢模板。 第１．０．４条组合钢模板的模数应与现行国家标准《建筑模数协调统一标准》《住宅建筑模数协调标准》和《厂房建筑模数协调标准》相一致，设计单位在结构设计时，应与施工相结合，以利于组合钢模板的推广使用。 第１．０．５条凡本规X未明确规定的问题，均应符合国家现行的有关标准、规X的规定。 第二章组合钢模板的组成和要求 第一节一般规定 第２．１．１条组合钢模板设计应按标准荷载和容许应力进计算。
容许应力应按国家现行规X的容许应力乘以１．２５的提高系数。 第２．１．２条钢模板应具有足够的刚度和强度。平面模板在规定荷载作用下的刚度和强度应符合表３．３．４的要求。其截面特征应符合附录三的要求。 第２．１．３条钢模板应接缝严密，装拆灵活，搬运方便。 第２．１．４条钢模板纵、横肋的孔距与模板的模数应一致，模板横竖都可以拼装。 第２．１．５条根据工程特点的需要，可增加其他专用模板，但其模数应与本规X钢模板的模数相一致。 第二节组成和要求 第２．２．１条组合钢模板由钢模板和配件两大部分组成。 其中钢模板包括平面模板、阴角模板、阳角模板、联接角模等通用模板和倒棱模板、梁腋模板、柔性模板、搭接模板、可调模板及嵌补模板等专用模板。配件的连接件包括Ｕ形卡、Ｌ形插销、钩头螺栓、紧固螺栓、对拉螺栓、扣件等；配件的支承件包括钢楞、柱箍、钢支柱、斜撑、组合支柱、扣件、钢管支架、门式支架、梁卡具、圈梁卡和桁架等。 第２．２．２条钢模板采用模数制设计，通用模板的宽度模数以５０ｍｍ进级，长度模数以１５０ｍｍ进级，钢模板的规格应符合表２．２．２和附表２．１的要求。 第２．２．３条连接件应符合配套使用、装拆方便、操作安全的要求，连接件的规格应符合表２．２．３的要求。 第２．２．４条支承件均应设计成工具式，其规格应符合表２．２．４

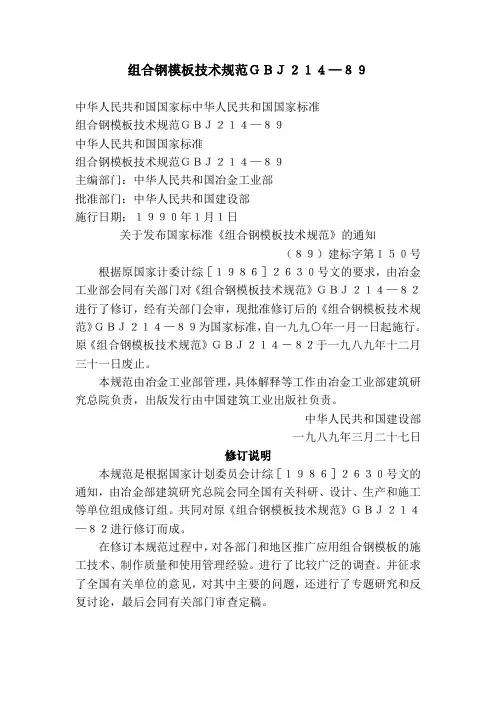

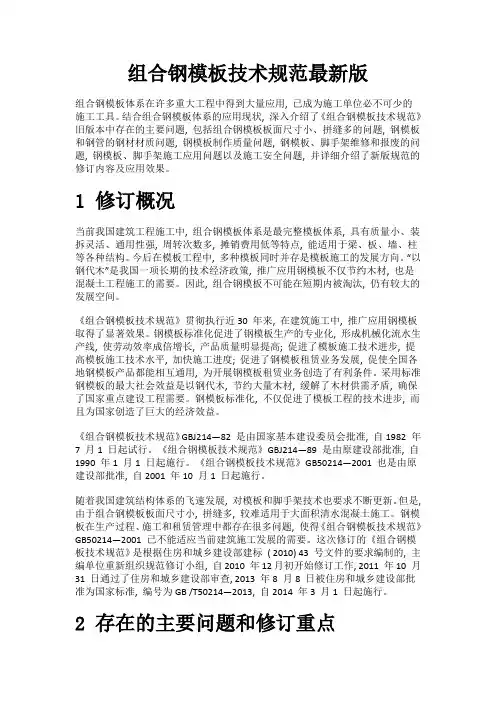

组合钢模板技术规范GBJ214-89 主编部门：中华人民共和国冶金工业部 批准部门：中华人民共和国建设部 施行日期：１９９０年１月１日 第一章总则 第１．０．１条为在基本建设中贯彻执行以钢代木的技术经济政策，积极推广应用组合钢模板，切实加强对组合钢模板的技术管理，加速模板的周转使用，提高综合经济效益，特制订本技术规范。 第１．０．２条本规范适用于工业与民用建筑及一般构筑物的现浇混凝土工程和预制混凝土构件所用的组合钢模板的设计、制作、施工和技术管理，对于其他构造形式相似的组合模板，均可参照本规范的有关条款执行。 第１．０．３条本规范所指的组合钢模板，系按模数制设计，钢模板经压轧成型，并有较完整的配套使用的配件，能组合拼装成不同大小尺寸的板面和整体模架，利于现场机械化施工的组合钢模板。 第１．０．４条组合钢模板的模数应与现行国家标准《建筑模数协调统一标准》《住宅建筑模数协调标准》和《厂房建筑模数协调标准》相一致，设计单位在结构设计时，应与施工相结合，以利于组合钢模板的推广使用。 第１．０．５条凡本规范未明确规定的问题，均应符合国家现行的有关标准、规范的规定。 第二章组合钢模板的组成和要求 第一节一般规定 第２．１．１条组合钢模板设计应按标准荷载和容许应力进计算。容许应力应按国家现行规范的容许应力乘以１．２５的提高系数。 第２．１．２条钢模板应具有足够的刚度和强度。平面模板在规定荷载作用下的刚度和强度应符合表３．３．４的要求。其截面特征应符合附录三的要求。 第２．１．３条钢模板应接缝严密，装拆灵活，搬运方便。 第２．１．４条钢模板纵、横肋的孔距与模板的模数应一致，模板横竖都可以拼装。 第２．１．５条根据工程特点的需要，可增加其他专用模板，但其模数应与本规范钢模板的模数相一致。 第二节组成和要求 第２．２．１条组合钢模板由钢模板和配件两大部分组成。 其中钢模板包括平面模板、阴角模板、阳角模板、联接角模等通用模板和倒棱模板、梁腋模板、柔性模板、搭接模板、可调模板及嵌补模板等专用模板。配件的连接件包括Ｕ形卡、Ｌ形插销、钩头螺栓、紧固螺栓、对拉螺栓、扣件等；配件的支承件包括钢楞、柱箍、钢支柱、斜撑、组合支柱、扣件、钢管支架、门式支架、梁卡具、圈梁卡和桁架等。 第２．２．２条钢模板采用模数制设计，通用模板的宽度模数以５０ｍｍ进级，长度模数以１５０ｍｍ进级，钢模板的规格应符合表２．２．２和附表２．１的要求。 第２．２．３条连接件应符合配套使用、装拆方便、操作安全的要求，连接件的规格应符合表２．２．３的要求。 第２．２．４条支承件均应设计成工具式，其规格应符合表２．２．４的要求。 第三章组合钢模板的制作及检验 第一节材料 第３．１．１条组合钢模板的各类材料，其材质应符合国家现行有关标准的规定。 第３．１．２条组合钢模板钢材的品种和规格应符合表３．１．２的要求，制作前应依据国家现行有关标准对照复查其出厂材质证明，对有疑问或无出厂材质证明的钢材，应按国家有关现行检验标准进行复检，并填写检验记录。
