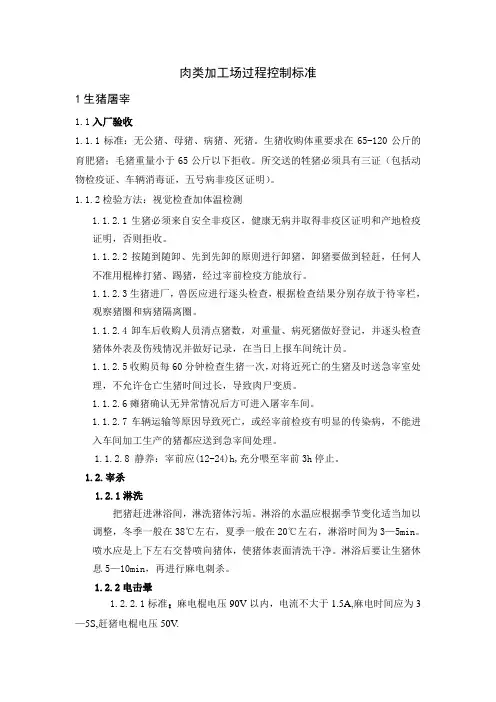

肉类加工场过程控制标准
1生猪屠宰
1.1入厂验收
；毛猪重量小于65公斤以下拒收。所交送的牲猪必须具有三证（包括动物检疫证、车辆消毒证，五号病非疫区证明）。
，健康无病并取得非疫区证明和产地检疫证明，否则拒收。
，卸猪要做到轻赶，任何人不准用棍棒打猪、踢猪，经过宰前检疫方能放行。
，兽医应进行逐头检查，根据检查结果分别存放于待宰栏，观察猪圈和病猪隔离圈。
，对重量、病死猪做好登记，并逐头检查猪体外表及伤残情况并做好记录，在当日上报车间统计员。
，对将近死亡的生猪及时送急宰室处理，不允许仓亡生猪时间过长，导致肉尸变质。
，或经宰前检疫有明显的传染病，不能进入车间加工生产的猪都应送到急宰间处理。
静养：宰前应(12-24)h,充分喂至宰前3h停止。
1.2.宰杀
把猪赶进淋浴间，淋洗猪体污垢。淋浴的水温应根据季节变化适当加以调整，冬季一般在38℃左右，夏季一般在20℃左右，淋浴时间为3—5min。
喷水应是上下左右交替喷向猪体，使猪体表面清洗干净。淋浴后要让生猪休息5—10min，再进行麻电刺杀。
，电流不大于1.5A,麻电时间应为3—5S,赶猪电棍电压50V.
左手抓住猪后腿，右手用链圈扣住猪后脚跗骨节，将其提升，注意将链圈扣紧。
从麻电致昏至刺杀放血，不得超过30秒，刺杀放血刀口长约5-7cm,刀口深15cm,沥血时间不得少于5min，道口要正、准、不得割断食管和气管，不得刺破心脏，不得呛嗝、淤血。
进刀的部位是：纵的位置是在猪的颈部正中及食道的左侧2cm处，横的位置是颈部第一对肋骨水平下3.5—4.5cm，这个纵与横的交叉点就是进刀放血的部位。
生猪经栓链提升入自动轨道后，刺杀人员用左手抓住猪的左前蹄，右手持刀，将刀尖对准应刺入的部位。握刀必须正直，大拇指压在刀背上，不得偏斜，刀尖向上，刀刃与猪体颈部垂直线形成15—20 的角度，倾斜进刀。刺入后刀尖略向右斜，然后再向下方拖刀，将颈部的动、静脉切断，刀刺入深度一般在15cm左右，刀口长度5-7厘米。刀不要刺得太深，以免刺入胸腔和心脏，造成淤血。
沥血时间不少于5min。
，浸烫时间控制在2-3min，也可根据原料、品种、季节适当调整，以不烫生烫老为准。打毛时间不超过30秒，打毛机负荷不超过4头/次，机内不断进水，严禁打断肋骨，不伤及皮下组织。
，浸烫时间控制在2-3min，也可根据原料品种、季节适当调整，以不烫生烫老为准。
我厂现使的是180型立式刮毛机，产量300头/小时，电极功率15KW。机身内有三个滚桶，成“品”字型，滚轴上安装软硬刮创，各朝不同方向旋转。
机身外有温水箱，向机内喷水。猪尸烫好后，被用翻铲翻进三个滚轴之间，边上下滚动，边刮去鬃毛，然后拉动操纵杆，猪身从机内滚出，但四肢夹裆残毛仍需人工刮除。打毛时间不超过30秒，打毛机负荷不超过4头/次，机内不断进水，严禁打断肋骨，不伤及皮下组织浸烫脱毛是带皮猪屠宰加工的重要环节，浸烫脱毛的好坏与白条肉质量有直接关系。
1.2.6刮后肢余毛挑刀口
用刀刮去后肢余毛，特别是道口以上部位的毛，以去蹄后后腿上没毛为标准。
挑刀口，刀口不得超过5厘米并不得把肌肉漏在皮外，最后用铁扁担穿好两边刀口，挂上滑轮。
去股毛：使猪背对操作人员，将猪屁股上的毛去干净.
挑裆：猪体腹部与人相对.操作者有左手抓住左肋，以其固定和着力作用，沿两股之间切开皮肤，脂肪层和腹壁
去裆毛：.将猪后裆中的毛和大腿内侧残留的毛去净。
刁门圈：操作者面对肉尸背面，刀尖向下，从尾根下面落刀，轻轻划开该部皮肉，然后以左手食指伸入肛门口，拉紧下刀部位皮层，右手刀刃沿肛门饶刀刁成圆形，刀尖稍向外，割开肛圈四周皮肉，割断尿梗、筋络，使直肠头脱离肉尸，操作时应该注意勿使刀尖戳破里面直肠，也不要戳入后腿肌肉、
