机床电气控制习题库
项目一
一、填空题
1、电力拖动是指用电动机拖动生产机械的工作机构使之运转的一种方法。
2、电动机是生产机械原动机，其作用是将电能转换成机械能。电动机按使用电源分，可分为直流电动机和交流电动机。
3、用电动机拖动工作机械来实现生产工艺过程中的各种控制要求的系统称为电气传动
系统。
4、传动机构是在电动机与生产机械的工作机构之间传递动力的装置。
5、控制设备是用来控制供给电动机电能的形式与时间，使其适应生产机械需要。
6、常用的低压电器有接触器、继电器熔断器低压断路器刀开关等。
7、按照低压电器在控制电路中的作用，可以将低压电器分为控制电器和配电电器。
8、电磁机构是电磁式继电器和接触器等的主要组成组成之一，其工作原理是将电磁能
转换成机械能。
9、电器的触头系统是电器的主要执行部分部分，起接通和分断的作用。
10、隔离器、刀开关的主要功能是隔离电源。，
11、控制按钮用与手动发出控制信号控制接触器、继电器、电磁起动器等。
12、目前常用的转换开关类型主要有万能组合开关和转换开关。
13、熔断器是低压配电网络和电气传动系统中用作短路保护的电器，使用时应将熔断器
串联在被保护电路中。
14、熔断器主要主要有瓷插式、螺旋式、管式等类型。
15、时间继电器按其动作原理与构造不同可分为空气阻尼式、电磁式、电子
式等。按其延时方式可分为通电延时型和断电延时型两种。
16、热继电器是利用电流热效应原理工作的电器，主要与接触器配合使用，
用于对三相异步电动机的过电流和断相保护。
17、热继电器自动复位的时间一般要求不大于5MIN ，手动复位时间不大于2MIN
18、定子绕组为星型联结的三相异步电动机采用一般的热继电器就可以得到保
护，但定子绕组为三角形联结的三相异步电动机需要采用带断相的热继电器才能获得可靠保护。
19、低压断路器又称自动空气开关，具有漏电、过电流、过载、短路、断相等多
种保护功能。
20、低压断路器中，过电流脱扣器用作过电流保护，欠电压脱扣器用作欠电压保
护，热脱扣器用作过载保护。
二、选择题
1、电位是( D )，随参考点的改变而改变，而电压是绝对量，不随考点的改变而改变。
A．衡量B．变量C．绝对量D．相对量
2、电路的作用是实现能量的传输和转换、信号的( D )和处理。
A．连接B．传输C．控制D．传递
3、电流流过负载时，负载将电能转换成( D )。
A．机械能B．热能C．光能D．其他形式的能
4、电阻器反映( B )对电流起阻碍作用的大小。
A．电阻率B．导体C．长度D．截面积
5、电阻器反映导体对电流起阻碍作用的大小，简称( D )
A．电动势B．功率C．电阻率D．电阻
6、电容器并联时总电电荷等于各电容器上的电荷量( D )
A．相等B．倒数之和C．成反比D．之和
7、如图2—3所示，不计电压表和电流表内阻对电路的影响。开关接1时，电流表中流过的短路电流为( B )。
A．0 A B．10A C．0.2A D．约等于0.2A
8、如图2-3所示，不计电压表和电流表的内阻对电路的影响。开关接3时，电流表的电流为( C )。
A．0A B．10A C 0．2A D．约等于0．2A
9、用右手握住通电导体，让拇指指向电流方向,则弯曲四指的指向就是( D )方向。
A．磁感应B．磁力线C．磁通D．磁场
10、单位面积上垂直穿过的磁力线数叫做( C )。
A．磁通或磁通量B．磁导率C．磁感应强度D．磁场强度
11、通电直导体在磁场中所受力方向，可以通过( D )来判断。
A．右手定则、左手定则B．楞次定律C．右手定则D．左手定则12、穿越线圈回路的磁通发生变化时，线圈两端就产生( B )
A．电磁感应B．感应电动势C．磁场D．电磁感应强度
13、正弦交流电常用的表达方法有( D )
A．解析式表示法B．波形图表示法C．相量表示法D．以上都是
14、电容器两端的电压滞后电流( B )
A．300B．900C．1800D．3600
15、变压器是一种将交流电转换成同频率的另一种( B )的静止设备。
A．直流电B．交流电C．大电流D．小电流
16、变压器具有改变( D )的作用。
A．交变电压B．交变电流C．变换阻抗D．以上都是
17、起动按钮优先选用( C )色按钮；急停按钮应选用( )色按钮，停止按钮优先选用( )色按钮。
A．绿、黑、红B．白、红、红C．绿、红、黑D．白、红、黑18、低压断路器的额定电压和额定电流应( A )线路的正常工作电压和计算负载电流。
A．不小于B．小于C．等于D．大于
19、常用的稳压电路有( D )等。
A．稳压二极管并联型稳压电路B．串联型稳压电路C．开关型稳压电路D．以上都是
20、测量电压时，电压表应与被测电路( A )。
A．并联B．串联C．正接D．反接
21、交流电压的量程有10V、100V、500V三挡。使用完毕应将万用表的转换开关转到( D )，
以免下次使用不慎而损坏电表。
A．低电阻挡B．低电阻挡C．低电压挡D．高电压挡
22、( D )是使用最普遍的电气设备之一，一般在70％-95％额定负载下运行时，效率最高，功率因数大。
A．生活照明线路B．变压器C．工厂照明线路D．电动机
23、测量继电器绝缘电阻时，对额定电压小于250V(大于60V)的继电器应使用( C )的绝缘电阻表。
A．60V B．250V C．500V D．1000V
24、欠电压继电器的返回系数一般在( C )以下。
A．0.80 B．0.85 C．1.25 D．1.55
25、感应式电流继电器的电磁元件的动作电流可以通过( C )来调整。
A．线圈抽头B．弹簧拉力C．铁心气隙D．线圈匝数
26、短路计算电压一般取短路线路首端电压，对10kV线路，短路计算电压是( B )。
A．10kV B．10.5kV C．11kV D．12kV
27、人体（ B ）是最危险的触电形式。
A．单相触电B．两相触电C．接触电压触电D．跨步电压触电
28、高压设备室外不得接近故障点( D )以内。
A．5m B．6m C．7m D．8m
29、高压设备室内不得接近故障点( D )以内。
A．1m B．2m C．3m D．4m
30、若被测电流超过测量机构的允许值，就需要在表头上( D )一个称为分流器的低值电阻。
Ａ．正接B．反接C．串联Ｄ．并联
31、电动机是使用最普遍的电气设备之一，一般在70％～95％额定负载下运行时( C )。
Ａ．效率最低B．功率因数小Ｃ．效率最高，功率因数大Ｄ．效率最低，功率因数小
32、交流接触器E型铁心端面装有短路环的目的是( A )
A．减小铁心振动 B．增大铁心磁通 C．减缓铁心冲击
33、在额定电压相同的情况下，交流接触器的线圈不能用于直流接触器中，这是因为( C ) A．交流接触器的线圈阻抗较大
B．交流接触器的铁心发热严重
C．交流接触器的线圈匝数少，电阻值较小
34、熔断器的额定电流应( A )所装熔体的额定电流
A．大于 B．大于或小于 C．小于
35、机床电路中采用( B )系列熔断器作为短路保护
A．RClA B．RLl C．RTO
36、一般情况下，热继电器中热元件的整定电流为电动机额定电流的( B )倍
A．4～7 B．0．95～1．05 C．1．5～2
37、速度继电器的主要作用是实现对电动机的（ C ）
A．运行速度限制 B．速度计量 C．反接制动控制
38、温度继电器的发热元件是埋设在电动机（ C ）部位
A．定子铁心 B．转子转轴 C．发热
39、当低压断路器产生动作分断电路后，它的使用情况是( D )
A．还能再使用一次 B．不能再使用了
C．不一定，要看实际情况 D．还能反复使用
40、Dz5—20型低压断路器的过载保护主要由断路器的( C )完成的
A．欠压脱扣器 B．电磁脱扣器 C．热脱扣器
41、JS7一A系列时间继电器从结构上讲，只要改变( C )的安装方向，即可获得两种不同的延时方式
A．电磁系统 B．触头系统 C．气室
42、低压电器触头的形式对其性能好坏的影响为（A ）
A．点接触优于线接触，线接触优于面接触
B．面接触优于线接触，线接触优于点接触
C．点接触优于面接触，面接触优于线接触
D．都一样
43、对照明电路或容量较小的电动机电路的简易短路保护，可选用（A ）系列熔断器。A．RClA B．RLl C．RTO
44、HK 系列开启式负荷开关可用于功率小于（A ）KW的电动机控制线路中。
A 5
B 7.5
C 10
45、主令控制器投入运行前，应使用500~1000V的兆欧表测量绝缘电阻，其值应大于（A ）兆欧。
A．0.5 B 5 C 10
46、当低压断路器产生分断电路后，它的使用情况是（ D ）
A．还能再使用一次 B 不能再使用了
C．不一定，要看实际情况 D 还能反复使用
47、使用自动空气开关应遵循的一般原则有（ A ）
A．自动空气开关的额定电压不小于被保护线路的额定电压
B．自动空气开关的额定电流不大于被保护线路的计算电流
C．自动空气开关的额定开断能力应大于线路中可能出现的最大短路电流
D．自动空气开关的额定开断能力应小于线路中可能出现的最大短路电流
48、当流过人体的电流达到（D ）时，就足以使人死亡。
Ａ０．１ｍＡＢ１ｍＡＣ１５ｍＡＤ１００ｍＡ
三、判断题
1、增大触头的接触电阻可以减小工作电流，因此，有利于提高触头的使用寿命。 ( X )
2、低压电器设备必须进行灭弧处理。 ( X )
3、开启式负荷开关用作电动机的控制开关时，应根据电动机的容量选配合适的熔体并装于开关内。 ( Y )
4、线圈通电后闭合的触头叫常闭触头或动合触头。 ( X )
5、接近开关不能代替行程开关来完成行程控制和限位保护。 ( Y )
6、接触器除用来通断电流电路外，还具有欠电压和过电压保护功能。( X )
7、在装接RLl系列螺旋式熔断器时，电源线应接在上接线座，负载线接在下接线座。( X )
8、带断相保护装置的热继电器只能对电动机作断相保护，不能作过载保护。( X )
9、由于直接启动所用设备少，线路简单，维修量较小，故电动机一般都采用直接启动。( X )
10、Y一△减压启动只适合于正常工作时定子绕组作△连接的电动机。 ( Y )
11、异步电动机的调压调速能实现无级调速。 ( Y )
12、双速电动机定子绕组从一种接法改变为另一种接法时，必须把电源相序反接，以保证电动机在两种转速下旋转方向相反。 ( X )
13、刀开关也称负荷开关。（X ）
14、熔断器式隔离器作为电路或用电设备的电源隔离开关及严重过载和短路保护之用。（Y ）
15、封闭式负荷开关的外壳应可靠接地。（Y ）
16、HK系列开关可以垂直安装，也可以水平安装。（X ）
17、按下复合按钮时，其常开触头和常闭触头同时动作。（X ）
18、按下常开按钮然后松开时，按钮便自锁接通。（X ）
19、万能转换开关和组合开关的结构和工作原理基本相似，在某些应用场合下两者可相互替代。（Y ）
20、接近开关不能代替行程开关来完成行程控制和限位保护。（Y ）
21、交流接触器只能通、断交流电。（Y ）
22、直流接触器只能通、断直流电。（X ）
23、接触器按线圈通过的电流的种类，分为交流接触器和直流接触器两种。（Y ）
24、交流接触器的线圈电压过高或过低都会造成线圈过热。（Y ）
25、熔体的额定电流是指在规定条件下，长时间通过熔体不熔断的最大电流值。（Y ）
26、一个额定电流等级的熔断器只能配一个额定电流等级的熔体。（X ）
27、熔体的熔断时间与流过熔体的电流大小成反比。（Y ）
28、RL1系列螺旋式熔断器的熔体熔断后有明显指示。（Y ）
29、热继电器的整定电流是指热继电器连续工作而不动作的最大电流。（Y ）
30、热继电器动作不准确时，可轻轻弯折热元件以调节动作值。（Y ）
31、空气阻尼式时间继电器的延时精度高，因此获得广泛应用。（X ）
32、同电压继电器相比，电流继电器线圈的匝数多，导线细，阻抗大。（X ）
33、低压断路器是一种控制电器。（Y ）
34、低压断路器中电磁脱扣器的作用是实现失压保护。（X ）
35、低压断路器各脱扣器的整定值一经调好，不允许随意变动，以免影响其动作值。（Y ）
36、电路的作用是实现能量的传输和转换、信号的传递和处理。( Y )
37、部分电路欧姆定律反映了在含电源的一段电路中，电流与这段电路两端的电压及电阻的关系。( X )
38、电压的方向规定由低电位点指向高电位点。( X )
39、线电压为相电压的√3倍，同时线电压的相位超前相电压1200。( X )
40、用左手握住通电导体，让拇指指向电流方向，则弯曲四指的指向就是磁场方向。( X )
41、感应电流产生的磁通不阻碍原磁通的变化。( X )
42、通电直导体在磁场中所受力方向，可以通过右手定则来判断。．( X )
44、变压器是将一种交流电转换成同频率的另一种直流电的静止设备。( X )
46、电动机是使用最普遍的电气设备之一，一般在70℅～95℅额定负载下运行时，效率最低，功率因数大。（X ）
项目二
一、填空题
1、这种依靠接触器自身的辅助触头而保持接触器线圈通电的现象叫做自锁，与启动按钮并联的接触器常开辅助触头叫做自锁触头。
2、为防止电压恢复时电动机自行启动或电器元件自行投入工作而设置的保护叫做失压保护。
3、具有过载保护的自锁控制线路由熔断器作短路保护，由交流接触器作失压保护，由热继电器作过载保护。
4、在双重联锁的正反转控制线路中，双重联锁是指除了用接触器作电气联锁外，还采用按钮作电气联锁，从而形成复合联锁。
5、要使三相异步电动机反转，就必须改变通人电动机定子绕组的电源相序，即只要把接入电动机三相电源进线中的任意两相对调接线即可。
6、电气制动是使电动机产生一个与转子旋转方向相反的电磁转矩，使它迅速停转。通常方法有反接制动和能耗制动。
7、工作台的限位和自动往返控制线路中，主要依靠行程开关来实现工作台的自动往返。
8、能在一地或多地控制同一台电动机的控制方式叫电动机的多地控制，其电路上各地的启动按钮要并联，停止按钮要串联。
9、顺序控制电路的特点是：先动作的接触器的常开触点与后动作的接触器的线圈相串联。先停的接触器的常开触点与后停的停止按钮相并联。
10、减压启动是指利用启动设备将启动电压适当降低后加到电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压。减压启动的目的是限制启动电流。
11、三相异步电动机的调速方法有调压调速，变极调速，变频调速。
二、选择题
1、具有过载保护的接触器自锁控制线路中，实现过载保护的电器是（B ）
A、熔断器
B、热继电器
C、接触器
D、电源开关
2、具有过载保护接触器自锁控制电路中，实现欠压和失压保护的电器是（ C ）
A、熔断器
B、热继电器
C、接触器
D、电源开关
3、为了避免正、反转接触器同时动作，线路采取了（B ）
A、自锁控制
B、联锁控制
C、位置控制
4、在接触器联锁正反转控制电路中，其联锁触头应是对方接触器的（ C ）
A、主触头
B、常开辅助触头
C、常闭辅助触头
5、在操作接触器联锁正反转控制线路时，要使电动机从正转变为反转，正确的操作方法是（ C ）
A、可直接按下反转启动按钮
B、可直接按下正转启动按钮
C、必须先按下停止按钮，再按下反转启动按钮
6、按钮联锁正反转控制电路的优点是操作方便，缺点是容易产生电源两相短路事故。在实
际工作中，经常采用( )正反转控制电路。
A．按钮联锁B．接触器联锁C．按钮、接触器双重联锁D．倒顺开关
7、按钮联锁正反转控制电路的优点使操作方便，缺点是容易产生电源两相短路事故。再实
际工作中，经常采用按钮、接触器双重联锁( D )控制电路。
A．点动B．自锁C．顺序起动D．正反转
8、定子绕组串电阻的减压起动是指电动机起动时，把电阻串接在电动机定子绕组与电源之
间，通过电阻的分压作用来( B )定子绕组上的起动电压。
A．提高B．减少C．加强D．降低
9、丫一△减压起动是指电动机起动时，定子绕组采用丫联结，以( C )起动电压，限制起动电流。
A．提高B．减少C．降低D．增加
10、丫一△减压起动的指电动机起动时，定子绕组丫联结，以降低起动电压，限制起动电流。
待电动机起动后，再把定子绕组改成( D )，使电动机全压运行。
A．YY联结B．Y△联结C．△△联结D．△联结
11、( D )以电气原理图，安装接线图和平面布置图最为重要。
A．电工B．操作者C．技术人员D．维修电工
12、读图的基本步骤由：看图样说明，( B )，看安装接线图。
A．看主电路B．看电路图C．看辅助电路D．看交流电路
13、在图3-1所示控制电路中，正常操作后会出现短路现象的是图（C ）
14、在图3-2所示控制电路中，正常操作后会出现点动工作状态的是图（B ）
15、在图3-3所示控制电路中，正常操作时KM无法得电动作的是图（ B ）
16、能够充分表达电气设备和电器的用途以及线路工作原理的是（ B ）
A、接线图
B、电路图
C、布置图
17、同一电路的各元件在电路图和接线图中使用的图形符号、文字符号要（C）
Ａ、基本相同Ｂ、不同Ｃ、完全相同
18、单叠绕组的直流电机，并联支路对数恒等于（D ）。
A、2
B、1
C、a
D、p
19、他励式直流发电机较并励式直流发电机输出特性好主要是电压变化率（A ）。
A、大
B、小
C、不变化
D、变化
20、变压器负载的功率因数（D ）可以使输出特性曲线上翘。
A、不变
B、＝1
C、＝0
D、呈容性
21、三相异步电动机转子旋转是由（D ）拖动而转动。
A、电流
B、电压
C、输入功率
D、电磁转矩
22、齿数为40的步进动机三相三拍运行时，步距角为( B )度。
A. 1
B. 3
C. 1.5
D. 6
23、直流电机换向极线圈中流过的电流是( D )电流。
A. 直流
B.交流
C. 励磁
D.电枢
24、直流并励电动机反转一般是采用改变（B ）的方式来实现的。
A. 电枢电压的极性
B. 改变励磁电流
C.电源接线
D.改变磁场方向
25、三相异步电动机当起动时，输出转速为0，其转差率为（A ）。
A. 1
B. 0
C. >1
D.<1
26、在接触器互锁正反转控制电路中的互锁通是在正反转接触器的上方都( D )联上对方接触器的常闭接点。
A. 串
B. 并
C.混
27、三相交流异步电动机进行降压起动时，其功率只有原功率的1/3，起动电流为直接起动电流的（A ）倍。
A. 1
B. 3
C. 3
D. 1/3
三、判断题
1、接触器自锁控制电路具有失压和欠压保护功能。（Y ）
2、所谓电动控制是指点一下按钮就可以使电动机启动并连续运转的控制方式。（X ）
3、按钮联锁正反转控制电路的优点是工作安全可靠，操作方便。（X ）
4、只要电动机的旋转磁场反转，电动机就会反转。（X ）
5、为了保证三相异步电动机实现反转，正、反转接触器的主触头必须按相同的相序并接后串接在主电路中。（X ）
6、由于直接启动所用设备少，线路简单，维修量较小，故电动机一般采用直接启动。（X ）
7、Y-△减压启动只适合于正常工作时定子绕组作△连接的电动机。（ Y ）
8、异步电动机的调压调速能实现无级调速。（ Y ）
9、多速电动机启动时宜先接成低速，然后再换接成高速。（ Y ）
10、双速电动机定子绕组从一种接法改变为另一种接法时，必须把电源的相序反接，以保证电动机在两种转速下旋转方向相反。（ X ）
11、电路图中的辅助电路一般跨接在两相电源线之间并水平画出。（X）
12、画电路图、接线图、布置图时，同一电路的各元件都要按其实际位置画在一起。（X ）
13、流过主电路和辅助电路中的电流相等。（Y）1４、接线图主要用于接线安装、线路检查和维修，不能用来分析电路的工作原理。（Y）1５、由于热继电器的热惯性大，所以在电动机控制电路中，只适合用作过载保护，不宜用作短路保护。（Y）
1６、接触器可起欠压、失压保护作用，两者的保护原理是一样。（X）
1７、不管是直流电动机，还是交流电动机，都要进行弱磁保护。（X）
18、发电机改善换向方法之一是把电刷位置顺着旋转方向移动一个α角。（X ）
19、直流电机进行降压调速时，可以得到比固有机械特性高的一组n-T曲线。（X ）
20、三相电力变压器在正常运行时三相磁通是对称的。在任意时刻，三相磁通的向量和恒等于零。（Y ）
21、三相异步电动机的转速最高为3000r/min。（Y ）
22、直流电机是可逆电机。（Y ）
23、单波绕组的并联支路对数恒等于1。（X ）
24、直流电机换向绕组中流过的电流是电枢电流。（Y ）
25、直流电动机进行能耗制动时，需要外加直流电源。（X ）
26、三相交流异步电动机直接起动，具有设备简单，操作方便等优点，所以在工程应用中大多采用直接起动。（X ）
27、转子回路串电阻起动只适合绕线式三相异步电动机。（Y ）
五、分析电路
1、在图2-31中：
（1）指出图中各低压电器元件的名称。
（2）写出主电路和控制电路分别由哪些元件组成。
（1）万能转换开关、熔断器、接触器、热继电器
（2）主电路：万能转换开关、熔断器、接触器、热
继电器电动机
控制电路：熔断器、接触器、热继电器、按钮
图2-31 三相异步电动机控制电路
2、在图2-32所示自锁控制电路中，试分析指出错误及运行时出现的现象，并加以改正。
图2-32 自锁控制电路
三个电路都不能实现自锁。1图将常闭改常开触头、2图将常闭触头去掉、3图将常开触头与按钮并联即可
3、图2-33所示控制电路有些地方画错了，试加以改正并写出其工作原理。
图2-33所示控制电路
将接触器的常闭触点改为常开触点即可。原理：按下按钮SB2，接触器KM线圈得电、其常开触头和主触头闭和，电动机连续运转。
4、图2-34所示为几种正反转控制电路图，试分析各电路能否正常工作，如不能，请指出并改正。
两个电路都不能实现正反转。1图将KM1常闭触头和KM2常闭触头互换即可；2图将与线圈串联的KM1常开和KM2常开改为常闭触头即可。
5、分析接触器联锁正反转控制电路，并简述其工作原理。
正转控制：按SB1，KMl线圈得电，KMl联锁触头分断对KM2联锁，KMI自锁触头闭合自锁，主触头闭合，电动机M启动连续正转。停止时，按下停止按钮控制电路失电，KMl(或KM2)主触头分断，电动机M失电停转。
反转控制：先按下停止按钮，使KM1线圈失电，KM1触点复位，解除对KM2的联锁，再按下反转启动的启动按钮SB2。工作原理与正转启动原理同。
6、分析双重联锁正反转控制电路，并简述其工作原理。
正转控制：按SB1，KMl线圈得电，KMl及SB1常闭联锁触头分断对KM2联锁，KMI自锁触头闭合自锁，主触头闭合，电动机M启动连续正转。停止时，按下停止按钮控制电路失电，KMl(或KM2)主触头分断，电动机M失电停转。
反转控制：先按下SB2按钮，复合按钮SB2常闭触点使KM1线圈失电，KM1触点复位，解除对KM2的联锁，KM2线圈得电，KM2常闭联锁触头分断对KM1联锁，KM2自锁触头闭合自锁，主触头闭合，电动机M启动连续反转。
7、单向反接制动控制电路，并简述其工作原理。
《机床电气控制技术》课程习题集西南科技大学成人、网络教育学院版权所有 习题 【说明】：本课程《机床电气控制技术》（编号为09006）共有单选题,简答题,综合设计题,填空题3,阅读分析等多种试题类型，其中，本习题集中有[简答题]等试题类型未进入。 一、单选题 1.下列中哪一个不是电气控制系统中常设的保护环节（） A. 过电流保护 B. 短路保护 C. 过载保护 D. 过电压保护 2.自动空气开关的热脱扣器用作（） A. 过载保护 B. 断路保护 C. 短路保护 D. 失压保护 3.下列电器中，能够起过载保护作用的是（）。 A. 热继电器 B. 接触器 C. 熔断器 D. 组合开关 4.交流接触器铁心上安装短路环是为了（） A. 减少涡流、磁滞损耗 B. 消除振动和噪音 C. 防止短路 D. 过载保护 5.在机床电气控制中用做传递信号的电器是（） A. 交流接触器 B. 控制按钮 C. 继电器 D. 行程开关 6.机床上常用的电气制动方式中，不常用的是（） A. 能耗制动 B. 反馈制动 C. 反接制动 D. 直接制动 7.三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是（） A. 电动机立即停转 B. 电动机转速降低、温度升高 C. 电动机出现振动及异声 D. 电动机转速升高、温度降低 8.把运行中的异步电动机三相定子绕组出线端的任意两相电源接线对调，电动机的运行
状态变成（） A. 反接制动 B. 先是反接制动随后是反转运行 C. 反转运行 D. 能耗制动 9.交流接触器线圈电压过低将导致（） A. 线圈电流显著增大 B. 线圈电流显著减小 C. 铁心涡流显著增大 D. 铁心涡流显著减小 10.集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是（） A. 联合控制 B. 分散控制 C. 多点控制 D. 点动控制 11.电源线电压为380V，三相鼠笼异步电动机定子每相绕组的额定电压为220V时，能否采用星形—三角形启动？（） A. 能 B. 不能 C. 不能确定 D. 特殊情况可以 12.桥式起重机在下放重物时，重物能保持一定的速度匀速下降，而不会像自由落体一样的落下，主要是电机此时处于（） A. 反接制动状态 B. 能耗制动状态 C. 再生制动状态 D. 直接制动状态 13.通电延时时间继电器，它的动作情况是（） A. 线圈通电时触点延时动作，断电时触点瞬时动作 B. 线圈通电时触点瞬时动作，断电时触点延时动作 C. 线圈通电时触点不动作，断电时触点瞬时动作 D. 线圈通电时触点不动作，断电时触点延时动作 14.热继电器作电动机的保护时，适用于（） A. 重载起动间断工作时的过载保护 B. 频繁起动时的过载保护 C. 轻载起动连续工作时的过载保护 D. 任何负载、任何工作制的过载保护 15.某三相异步电动机的旋转磁场转速为750转/分,在额定负载下其转轴转速为712.5转/分,则此时的转差率是( ) A. 2.5% B. 3% C. 5% D. 44% 16.关于变频调速系统下列说法正确的是（） A. 交-直-交变频调速为直接变频调速 B. 交—交变频调速为间接变频调速 C. 改变定子供电电源的频率，从而改变同步转速，来实现的调速 D. 脉冲宽度调制型(PWM型)变频器也是一种交—直—交变频器 17.直流调速系统在保证一定静差度的基础上，扩大系统调速范围的方法是（） A. 减少电动机机械特性的硬度 B. 增大电动机额定负载下的最高转速 C. 减少电动机的转速降落
1 5级电子制冷专业《机床电气控制与技能训练》毕业考试试题 班别 _______ 姓名 ________ 座位号 _______ 成绩 _______ 注：请同学们把答案写在答题卡上 一、填空题（每空1分，共25分） 1、CA6140车床主电路中，KMI 表示 交流接触器 ，起失压、欠压护；FR 表 示热继电器，起过载保护;Fu 表示 熔断器，起短路 保护。 2、CA6140型车床控制线路的电源由TC 二次侧输出 110 V 电压提供；指示 线路电源由TC 二次侧输出 6 V 电压提供；照明线路电源由TC 二次侧 输出 24 V 电压提供。 3、CA6140车床电气原理图中，图示 区，辅助触电在 8 区和__ 4、电气故障检修中，常用的几种测量方法有（1）电笔测量法；（2）万用 表测量法；（3）校验灯法。 5、 Z 3050摇臂钻床型号中，Z 是指 钻床，50是指 最大钻孔直径。 6、 Z 3050摇臂钻床共有四台电动机，分别为 主轴电动机M1,摇臂升降 电动 机 M2液压泵电动机M3冷却泵电动机M4 7、Z3050摇臂钻床在摇臂上升和下降的控制电路中采用了 按钮连锁和接触 器 连锁，以确保电路安全工作。 & Z3050摇臂钻床摇臂升降的过程是 松开 ?上升（下降）? 夹紧 二、选择题 1、 安装刀开关时，电源进线应接在 触点一边的进线端上，负载应接在 虫点一边的出线端上。（） A .静；静 B .静；动 C .动；静 D .动；动 2、 熔断器主要是用于电路的（ ）保护。 A .过压 B .过载C.短路D .漏电 3、 延时动作的继电器是（ ）。 A .电流继电器 B .电压继电器 C .时间继电器 D .速度继电器 10 区。
1、设计一个三相异步电动机两地起动的主电路和控制电路，并具有短路、过载保护。? 2、设计一个三相异步电动机正—反—停的主电路和控制电路，并具有短路、过载保护。(B) 3、设计一个三相异步电动机星型——三角形减压起动的主电路和控制电路，并具有短路、 过载保护。(B)
4、设计一个三相异步电动机单向反接串电阻制动的主电路和控制电路，并具有短路、过载 保护。(B) 5、某机床有两台三相异步电动机，要求第一台电机起动运行5s后，第二台电机自行起动， 第二台电机运行10s后，两台电机停止；两台电机都具有短路、过载保护，设计主电路和控制电路。(B)
6、某机床主轴工作和润滑泵各由一台电机控制，要求主轴电机必须在润滑泵电机运行后才 能运行，主轴电机能正反转，并能单独停机，有短路、过载保护，设计主电路和控制电路。(B) 7、一台三相异步电动机运行要求为：按下起动按钮，电机正转，5s后，电机自行反转，再 过10s，电机停止，并具有短路、过载保护，设计主电路和控制电路。(A)
停止，也可实现同时起动和停止，并具有短路、过载保护。? 9、一台小车由一台三相异步电动机拖动，动作顺序如下：1）小车由原位开始前进，到终 点后自动停止。2）在终点停留20s后自动返回原位并停止。要求在前进或后退途中， 任意位置都能停止或起动，并具有短路、过载保护，设计主电路和控制电路。(A)
功能。（C） 1、根据下图，分析它的工作原理
按下SB2，KM1吸合并自保，电机运行，速度达到140转/分以上时，KS触点闭合。 按下SB1，KM1断电，KM2吸合，进行反接制动，速度达到100转/分以下时，KS 触点断开，制动结束，电机慢慢停止转动。 2、分析点动控制电路的工作原理 按下SB，KM线圈得电，KM触点闭合，电机转动；松开SB，KM线圈失电，KM 触点断开，电机停转。 3、分析起动、自保控制电路的工作原理
第1章 常用低压电器习题答案 1. 什么是低压电器？怎样分类？常用的低压电器有哪些？ 答：用于交流50Hz 额定电压1200V 以下，直流额定电压1500V 以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。 配电电器。用于配电系统，进行电能的输送和分配，如熔断器、刀开关、转换开关、低压断路器等。 控制电器。主要用于自动控制系统和用电设备中，如接触器、继电器、主令电器、电阻器、电磁铁等。 2. 叙述接触器的用途，并画出接触器的符号。 答：接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。 接触器的文字符号是KM ，图形符号如下： 常闭辅助触点常开辅助触点主触点电磁线圈 KM 3. 叙述交流接触器的组成部分及各部分的作用。 答：交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。 电磁机构的主要作用是将电磁能量转换成机械能量，带动触点动作，完成通断电路的控制作用。 交流接触器的触点由主触点和辅助触点构成。主触点用于通断电流较大的主电路，由接触面积较大的常开触点组成，一般有三对。辅助触点用以通断电流较小的控制电路，由常开触点和常闭触点组成。 灭弧系统。触点在分断电流瞬间，在触点间的气隙中就会产生电弧，电弧的高温能将触点烧损，并且电路不易断开，可能造成其他事故，因此，应采用适当灭弧系统迅速熄灭电弧。 反作用弹簧的作用是当吸引线圈断电时，迅速使主触点、常开触点分断；缓冲弹簧的作用是缓冲衔铁吸合时对铁心和外壳的冲击力；触点压力弹簧的作用是增加动静触点之间的压力，增大接触面积，降低接触电阻，避免触点由于接触不良而过热。 4. 交流接触器的主要技术参数有哪些？各如何定义？ 答：1）额定电压。接触器铭牌上标注的额定电压是指主触点正常工作的额定电压。 2）额定电流。接触器铭牌上标注的额定电流是指主触点的额定电流。 3）线圈的额定电压。指接触器吸引线圈的正常工作电压值。
2013年机床电气控制 试题库及答案 一、名词解释：（每题5分） 1、低压电器：（B） 是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。 2、主令电器：（B） 自动控制系统中用于发送控制指令的电器。 3、熔断器：（B） 是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。 4、时间继电器：（B） 一种触头延时接通或断开的控制电器。 5、电气原理图（B） 电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图 6、联锁（C） “联锁”电路实质上是两个禁止电路的组合。K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。 7、自锁电路：（C） 自锁电路是利用输出信号本身联锁来保持输出的动作。 8、零压保护（B） 为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。 9、欠压保护（B） 在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。 10、星形接法：（A） 三个绕组，每一端接三相电压的一相，另一端接在一起。 11、三角形接法：（C） 三个绕组首尾相连，在三个联接端分别接三相电压。 12、减压起动（A） 在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。13、主电路：（A）
主电路是从电源到电动机或线路末端的电路，是强电流通过的电路， 14、辅助电路；（B） 辅助电路是小电流通过电路 15、速度继电器：（C） 以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。 16、继电器：（C） 继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式) 17、热继电器：（C） 是利用电流的热效应原理来工作的保护电器。 18、交流继电器：（C） 吸引线圈电流为交流的继电器。 19、全压起动：（C） 在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。 20、电压：（A） 电路两端的电位差 21、触头 触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。 22、电磁结构 电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。23、电弧 电弧实际上是触头间气体在强电场作用下产生的放电现象 24、接触器 接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器 25、温度继电器 利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。 26、点动电路 按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转；松开按钮，线圈断电释放，主触头断开，电动机断电停转， 27、电气控制系统 电气控制系统是由电气控制元器件按一定要求连接而成 二、填空：（每题2分） 1、常用的低压电器是指工作电压在交流( )V以下、直流( )V以下的电器。(B) 1200、 1500 2、选择低压断路器时，额定电压或额定电流应( )电路正常工作时的电压和电流。(C) 不小于 3、行程开关也称( )开关，可将( )信号转化为电信号，通过控制其它电器来控 制运动部分的行程大小、运动方向或进行限位保护。(B) 限位机械位移 4、按钮常用于控制电路，( )色表示起动，( )色表示停止。(B) 绿红 5、熔断器是由( )两部分组成的。(C)

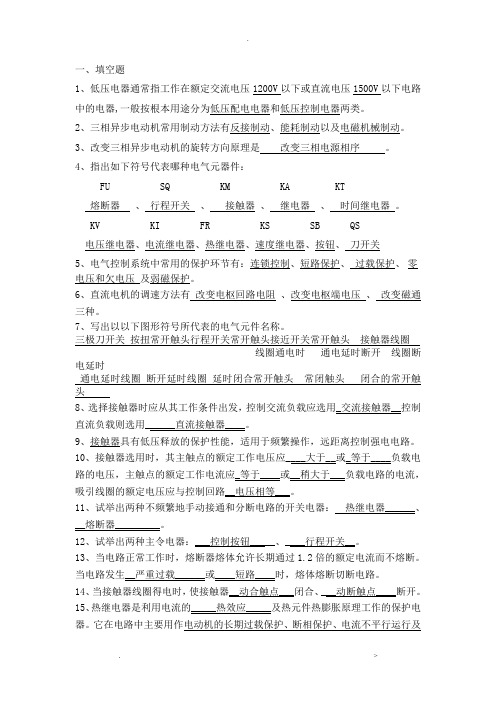

一、填空题 1、低压电器通常指工作在额定交流电压1200V以下或直流电压1500V以下电路中的电器,一般按基本用途分为低压配电电器和低压控制电器两类。 2、三相异步电动机常用制动方法有反接制动、能耗制动以及电磁机械制动。 3、改变三相异步电动机的旋转方向原理是改变三相电源相序。 4、指出如下符号代表哪种电气元器件： FU SQ KM KA KT 熔断器、行程开关、接触器、继电器、时间继电器。 KV KI FR KS SB QS 电压继电器、电流继电器、热继电器、速度继电器、按钮、刀开关 5、电气控制系统中常用的保护环节有：连锁控制、短路保护、过载保护、零电压和欠电压及弱磁保护。 6、直流电机的调速方法有改变电枢回路电阻、改变电枢端电压、改变磁通三种。
电延时 通电延时线圈断开延时线圈延时闭合常开触头常闭触头闭合的常开触头 8、选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器__控制直流负载则选用______直流接触器____。 9、接触器具有低压释放的保护性能，适用于频繁操作，远距离控制强电电路。 10、接触器选用时，其主触点的额定工作电压应____大于__或_ 等于____负载电路的电压，主触点的额定工作电流应_等于____或__稍大于___负载电路的电流，吸引线圈的额定电压应与控制回路__电压相等___。 11、试举出两种不频繁地手动接通和分断电路的开关电器：热继电器______、__熔断器_________。 12、试举出两种主令电器：___控制按钮_____、____行程开关__。 13、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。当电路发生__严重过载______或____短路____时，熔体熔断切断电路。 14、当接触器线圈得电时，使接触器__动合触点___闭合、___动断触点____断开。 15、热继电器是利用电流的_____热效应_____及热元件热膨胀原理工作的保护电器。它在电路中主要用作电动机的长期过载保护、断相保护、电流不平行运行及其他电气设备发热状态的控制______________。 16、接触器按其主触头通过电流的种类，可分为__直流接触器和__交流接触器。 17、速度继电器常与接触器配合，实现电动机反接制动。 18、电气控制系统图包括：_电气控制电路图（电气原理图）_、电气设备安装图_、_电气设备接线图_三种图。 19、机床中最常见的降压起动方法有Y-降压启动、定子串电阻降压启动。 20、笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；长期过载保护利用热继电器；欠压、失压保护利用接触器。 21、电磁机构由吸引线圈、铁芯和衔铁组成。 22、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和操作机构等部分组成。
一、填空题（每空1分，共30分） 1．交流接触器铁心上短路环的作用是：减小衔铁吸合时的振动和噪音。 2. 热继电器一般用于电动机的长期过载保护保护。接触器除通断电路外，还具有欠压和失压保护作用。 3. 三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的 1/3 倍，此方法只能用于定子绕组采用△接法的电动机。 4. 要实现电动机的多地控制，应把所有的启动按钮并联连接，所有的停机按钮串联连接 5.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。为了减小铁心的振动和噪音，在铁心上加入短路环。 6.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。 7.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。 8.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。 9.根据工作电压的高低，电器分为低压电器和高压电器。 10、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__。 11、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。 12、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。 13、速度继电器主要用作_____反接制动_______控制。 14、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_文字__、_符号和图形表示出来。这种图就是电气控制系统图。电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图_三种图。 15、机床中最常见的降压起动方法有Y-转换、_定子绕组串电阻__和自耦变压器（补偿器）降压起动三种。 16、机床上常用的电气制动控制线路有两种即___反接制动___和__能耗制动________。 17、时间继电器是指__用来实现触点延时接通或延时断开的控制________的电器。 18、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。 19、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。 20、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的_过载保护。 21、在机床电控中，短路保护用_熔断器_；过载保护用热继电器_；过电流保护用_过电流继电器_。 22、低压电器通常指工作在交流（1200）V以下，直流（1500）V以下的电路中，起到连接、（控制）、（保护）和调节作用的电器设备。 23、热继电器是专门用来对连续运行的电动机实现（过载）及（断相）保护，以防电动机因过热而烧毁的一种保护电器，通常是把其（常闭）触点串接在控制电路中。 24、在电气控制技术中，通常采用（熔断器）或（断路保护器）进行短路保护。 25、行程开关的工作原理和（按钮）相同，区别在于它不是靠手的按压，而是利用（生产机械运动部件的挡铁碰压）使触头动作。
机床电气自动控制试题公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
机床电气自动控制考试试卷 A 注意事项 1.请首先按照要求在试卷的标封处填写您的姓名、学号和班级的名称。 2.请仔细阅读名称题目的回答要求，在规格的位置填写您的答案。 3.不要在试卷上乱画，不要在标封区填写无关内容。 4.答卷时限为１００min 一、填空题（将正确答案填入下列空白处，每空1分，共３４分） 1．热继电器是利用_______________________原理来工作的保护电器，它在电路中主要用作三相异步电动机的______________。 2. 接触器按其主触头通过电流的种类，可分为____________________和 __________________。 3. 继电接触器控制电路是由各种___________、___________、_________、 __________、__________等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。 4. 速度继电器主要用作________________________________________控制。
5. 机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_______、_______和图形表示出来。这种图就是电气控制系统图。电气控制系统图一般有三种：___________、______________、 _________________ 。 6. 机床中最常见的降压起动方法有、和自耦变压器（补偿器）降压启动三种。 7. 可编程序控制器是一种数字运算的电子系统，专为环境下应用而设计。它用可编程的存储器，用来在内部存储执 行、、、和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。可编程控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充的原则设计。 8. 机床上常用的电气制动控制线路有两种即 和。 9.ＰＬＣ程序执行可分为三个阶段，分别 是、、。 10、FP1-40E是FP1系列PLC的。（基本单元，扩展单元）。 11. 时间继电器是指_____________________________一种控制电器。 12．DF是指令，SET是指令，RST是指令，NOP是指令，CT是指令，SR是指令。
机床电气控制（第三版）习题册答案 第一章三相异步电动机基本控制线路 §1—1电气控制系统图识读 一、填空题 1．电源电动机控制系统传动机构 2．电源电路主电路辅助电路 3．水平上下相线正极负极水平 4．熔断器接触器的主触点热继电器的热元件电动机工作电流5．控制电路指示电路照明电路较小 5 左垂直于 6．两垂直右下上 7．小黑圆点不画小黑圆点 二、判断题 1．× 2．× 3．× 4．√ 5．√ 6．√ 三、选择题 1．B 2．C 3．C 4．A 5．A 四、简答题 1．答：电气原理图是根据生产机械运动形式对电气控制系统的要求，采用国家规定的电气图形符号和文字符号，按照电气设备和电器的工作顺序，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。它能充分表达电气设备和电器的用途、作用和工作原理，是电气线路安装、调试和维修的理论依据。 2．答：接线图是根据电气设备和电器元件的实际位置和安装情况绘制的，只用来表示电气设备和电器元件的位置、配线方式和连接方式，而不明显表示电气动作原理。 3．答：
§1—2电动机单向运行控制一、填空题 1.交流1200V及以下直流1500V 及 2．闸刀开关转换开关低压断路器3.手控电器自控电器；控制电器 QS QS QF 保护电器 4．短路过载失压 5．电磁式6．线圈 电磁力反向弹簧力 电磁线圈 电磁系统触点系统灭弧装置铁心衔铁衔铁动触点 7.短路保护串接 8.短时接通或分断小电流电路5A 9.热保护反时限保护主电路控制电路 10.欠压失压 11．先后顺序 12．主触点 主电路控制电路 13．串接14．两地并联常开辅助触点多地并联串联 15.外界输入信号 16.保护接零 二、判断题 1．× 2．√ 3．× 4．√ 5．× 6．√ 7．√ 8．√ 9．× 10．× 11．√ 12．√ 13．×14．√ 15．× 16．√ 17．× 18．√ 19．√ 三、选择题 1．B 2．B 3．C 4．B 5．A 6．A 7．A 8．B 9. A 10．C 11．B 12．A
目录 前言 第一单元基本控制线路的安装与调试 项目一点动正转控制线路的安装与调试 (1) 项目二具有过载保护的接触器自锁正转控制线路的安装与调试 (18) 项目三接触器联锁的正反转控制线路的安装与调试 (30) 项目四工作台自动往返控制线路的安装与调试 (40) 项目五Y－Δ降压起动控制线路的安装与调试 (53) 项目六双速电动机低速起动高速运转控制线路的安装与调试 (73) 项目七单向运转反接制动控制线路的安装与调试 (87) 第二单元PLC、变频器控制系统的安装与调试 项目八三相异步电动机单向运转控制系统的安装与调试 (98) 项目九丝杠传动机构的电动机控制系统的安装与调试 (126) 项目十两电动机顺序起动控制系统的安装与调试 (144) 项目十一三台电动机循环起停运转控制系统的安装与调试 (160) 项目十二液压动力滑台进给控制系统的安装与调试 (184) 项目十三流水线小车运行控制系统的安装与调试 (205) ﹡项目十四四台电动机循环动作控制系统的安装与调试 (219) ﹡项目十五Y－Δ降压起动控制系统的安装与调试 (235) 项目十六电动机正反转变频器控制系统的安装与调试 (248) 项目十七电动机三速运行PLC、变频器控制系统的安装与调试 (262) 第三单元常用机床电气控制线路的故障诊断 项目十八CA6140型卧式车床电气控制线路的故障诊断 (269) ﹡项目十九Z3050型摇臂钻床电气控制线路的故障诊断 (281) 项目二十MA1420A型万能外圆磨床电气控制线路的故障诊断 (293) ﹡项目二十一XA6132型万能铣床电气控制线路的故障诊断 (305) ﹡项目二十二T68型卧式镗床电气控制线路的故障诊断 (319) 附录部分 附录A 常用电器、电机图形与文字符号 (331) 附录B FX1N系列PLC的性能规格 (334) 附录C FX1N系列PLC的一般软元件 (337) 附录D FX1N系列PLC的特殊软元件 (339) 附录E FX系列PLC的指令列表 (344)
《机床电气控制与PLC》试卷（A卷） 考试时间：90分钟闭卷任课老师： 班级：学号：姓名：成绩： 一、填空题（每空1分、共26分） 1、电气控制技术的拖动方式可以分为：、。 2、通常低压是指交流。 3、低压控制电器常用的具体灭弧方法有、、。 4、热继电器主要参数有、、、 及。 5、笼型异步电动机的电气制动方法有：、。 6、可编程控制器主要由、、、组成。 7、PLC的输入电路大都相同，通常有三种类型。分别为、、 。 8、PLC工作时，全过程扫描一次所需的时间称为。 9、PLC工作过程分为、、、、 。 二、选择题（每题2分、共20分） 1、速度继电器的动作转速一般不低于（）。 A、0r/m B、120r/m C、1000r/m D、3600r/m 2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。 A、中间继电器 B、交流继电器 C、热继电器 D、时间继电器 3、绕线转子异步电动机一般采用（）。 A、电阻分级起动 B、星形-三角形减压起动 C、串电阻减压起动 D、自耦变压器减压起动。 4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。请问只能带直流负 载是哪种输出形式。（） A、继电器输出 B、晶体管输出 C、晶闸管输出 D、其它 5、在电气控制回路中，启动按键在多地控制中是（）联结。 A、串联 B、并联 C、既可串联又可并联 D、其它
6、在电气控制回路中，停止按键在多地控制中是（）联结。 A、串联 B、并联 C、既可串联又可并联 D、其它 7、熔断器具有（）保护。 A、短路 B、过载 C、欠压 D、过电流 8、热继电器具有（）保护。 A、短路 B、过载 C、欠压 D、过电流 9、交流继电器具有（）保护。 A、短路 B、过载 C、失压 D、过电流 10、低压断路器具有（）保护。 A、短路 B、过载 C、欠压 D、过电流 三、问答题（每题8分、共24分） 1、熄灭电弧的主要措施有哪些？（5分） 2、熔断器的选择的原则是什么？（5分） 3、梯形图有哪些设计规则？（5分） 四、画图题（每题5分、共10分） 1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。（5分）
班别_______ 姓名_______ 座位号______ 成绩______ 注：请同学们把答案写在答题卡上 一、填空题（每空1分，共25分） 1、 C A6140车床主电路中，KM 表示 交流接触器 ，起失压、欠压护；FR 表示_热继电器_，起 过载 保护；Fu 表示__熔断器__，起 短路 保护。 2、 C A6140型车床控制线路的电源由TC 二次侧输出 110 V 电压提供；指 示线路电源由TC 二次侧输出___6__V 电压提供；照明线路电源由TC 二次侧输出 24 V 电压提供。 3、 C A6140车床电气原理图中，图示 是指该交流接触器主触点在 2 区，辅助触电在___8___区和____10___区。 4、 电气故障检修中，常用的几种测量方法有（1）电笔测量法 ；（2）万 用表测量法；（3）校验灯法。 5、 Z 3050摇臂钻床型号中，Z 是指 钻床 ，50是指 最大钻孔直径 。 6、 Z 3050摇臂钻床共有四台电动机，分别为主轴电动机M1，摇臂升降 电 动机M2，液压泵 电动机M3，冷却泵 电动机M4。 7、 Z 3050摇臂钻床在摇臂上升和下降的控制电路中采用了按钮 连锁和 接 触器 连锁，以确保电路安全工作。 8、 Z 3050摇臂钻床摇臂升降的过程是 松开 上升（下降） 夹 紧。 二、 选择题
1、安装刀开关时，电源进线应接在_____触点一边的进线端上，负载应接 在______触点一边的出线端上。（） A．静；静 B．静；动 C．动；静 D．动；动 2、熔断器主要是用于电路的（）保护。 A．过压 B．过载C．短路 D．漏电 3、延时动作的继电器是（）。 A．电流继电器 B．电压继电器 C．时间继电器 D．速度继电器 4、CA6140型车床的主轴电机是（）。 A．三相笼型异步电动机 B．三相绕线转子异步电动机 C．直流电动机 D．双速电动机 5、电路图中接触器线圈符号下左栏中的数字表示该接触器（）所 处的图区号。 A．线圈B．主触头 C．常开辅助触头 D．常闭辅助触头 6、安装在X62W型万能铣床工作台上的工件可以在（）个方向调整位置 或进给。 A、 2 B、3 C、 4 D、6 7、采用星－三角降压起动电动机，正常工作时定子绕组接成（）。 A三角形B星形 C星形或三角形 D定子绕组中间带抽头 8、下列电器中不能实现短路保护的是（）。 A.熔断器 B.过电流继电器 C.热继电器 D.低压断路器 9、接触器的自锁触头是一对（） A、动合辅助触头 B、动断辅助触头C．主触头D．以上都不正 10、热继电器是一种利用（）进行工作的保护电器。 A.电流的热效应原理 B.监测导体发热的原理 C.监测线圈温度 D.测量红外线 11、三相异步电动机有两种接法，分别是星型和（）。 A、方型 B、三角型 C、圆型
机床电气控制习题库 项目一 一、填空题 1、电力拖动是指用电动机拖动生产机械的工作机构使之运转的一种方法。 2、电动机是生产机械原动机，其作用是将电能转换成机械能。电动机按使用电源分，可分为直流电动机和交流电动机。 3、用电动机拖动工作机械来实现生产工艺过程中的各种控制要求的系统称为电气传动 系统。 4、传动机构是在电动机与生产机械的工作机构之间传递动力的装置。 5、控制设备是用来控制供给电动机电能的形式与时间，使其适应生产机械需要。 6、常用的低压电器有接触器、继电器熔断器低压断路器刀开关等。 7、按照低压电器在控制电路中的作用，可以将低压电器分为控制电器和配电电器。 8、电磁机构是电磁式继电器和接触器等的主要组成组成之一，其工作原理是将电磁能 转换成机械能。 9、电器的触头系统是电器的主要执行部分部分，起接通和分断的作用。 10、隔离器、刀开关的主要功能是隔离电源。， 11、控制按钮用与手动发出控制信号控制接触器、继电器、电磁起动器等。 12、目前常用的转换开关类型主要有万能组合开关和转换开关。 13、熔断器是低压配电网络和电气传动系统中用作短路保护的电器，使用时应将熔断器 串联在被保护电路中。 14、熔断器主要主要有瓷插式、螺旋式、管式等类型。 15、时间继电器按其动作原理与构造不同可分为空气阻尼式、电磁式、电子 式等。按其延时方式可分为通电延时型和断电延时型两种。 16、热继电器是利用电流热效应原理工作的电器，主要与接触器配合使用， 用于对三相异步电动机的过电流和断相保护。 17、热继电器自动复位的时间一般要求不大于5MIN ，手动复位时间不大于2MIN 18、定子绕组为星型联结的三相异步电动机采用一般的热继电器就可以得到保 护，但定子绕组为三角形联结的三相异步电动机需要采用带断相的热继电器才能获得可靠保护。 19、低压断路器又称自动空气开关，具有漏电、过电流、过载、短路、断相等多 种保护功能。 20、低压断路器中，过电流脱扣器用作过电流保护，欠电压脱扣器用作欠电压保 护，热脱扣器用作过载保护。 二、选择题 1、电位是( D )，随参考点的改变而改变，而电压是绝对量，不随考点的改变而改变。 A．衡量B．变量C．绝对量D．相对量 2、电路的作用是实现能量的传输和转换、信号的( D )和处理。 A．连接B．传输C．控制D．传递 3、电流流过负载时，负载将电能转换成( D )。 A．机械能B．热能C．光能D．其他形式的能 4、电阻器反映( B )对电流起阻碍作用的大小。 A．电阻率B．导体C．长度D．截面积 5、电阻器反映导体对电流起阻碍作用的大小，简称( D )
2008学年第一学期 《机床电气控制》期末考试试题 A卷 一、填空题（共20小空，每空2分，满分40分） 1、电气设备图有图、图和图三类。 2、电气控制线路图中的“平常”状态是指：接触器、继电器线圈时触点状态；按钮、行程开关时的触点状态；主令控制器手柄时触点状态。 3、动合触点串联体现的是逻辑线路中的逻辑；动断触点串联体现的是逻辑线路中的逻辑。 4、在控制线路设计时应尽量许多电器依次动作才能接通另一电器。 5、是通常用来短时接通或断开小电流控制电路的开关。 6、PLC从结构形式上可分为式和式两种。 7、PLC部CPU工作过程可用术语来描述，即依次对各种规定的操作项目全部进行和。 8、PLC语名中，表示输出的指令是。
9、机床常用的调速方法有 、 、 三种。 10、系统加转速负反馈后，同样负载下，转速降落为开环时的 倍。 二、计算题（共2小题，每题5分，满分10分） 1、 某直流调速系统，高低速静特性如右图所示，已知01n ＝1480r/min ，02n ＝148r/min ，n ＝15r/min 。计算系统达到的调速围。 2、 某机床拖动系统由两台电动机组成，已知一台电动机额定电流为15A ，另一台额定电流为4A ，两台电机起动电流均为额定电流6.7倍。且由机床工作状态可知两台电动机同时启动、同时工作，如采用一个熔断器对此两台电动机进行保护，试计算熔断体电流。 n 02 n ed I n n
三、判断并改正：判断以下控制电路是否正确，如不正确请改正。（共2小题，每题5分，满分10分） （1） （2） 四、将下列电路中触点化简合并。（共4小题，每题5分，满分20分） （1）（2） K3
习题答案 第一章机床控制线路的基本环节 1. 答：低压电器是机床控制线路的基本组成元件。 它可以分为以下几大类；开关电器，主令电器，熔断器，接触器，继电器，控制变压器，直流稳压电源。 常用的低压电器有：刀开关，组合开关，低压断路器，按制按钮，行程开关，万能转换开关，脚踏开关，熔断器，接触器，电磁式继电器，时间继电器，热继电器，速度继电器，控制变压器，直流稳压电源。 2．答：低压断路器俗称为自动空气开关，是将控制和保护的功能合为一体的电器。它常作为不频繁接通和断开电路的总电源开关或部分电路的电源开关，当发生过载、短路或欠电压故障时能自动切断电路，有效地保护串接在它后面的电气设备，并且在分断故障电流后一般不需要更换零部件。因此，低压断路器在数控机床上使用越来越广泛。 3．答：虽然继电器与接触器都是用来自动接通或断开电路，但是它们仍有很多不同之处。继电器可以对各种电量或非电量的变化作出反应，而接触器只有在一定的电压信号下动作；继电器用于切换小电流的控制电路，而接触器是一种用来频繁地接通或分断带有负载的主电路（如电动机）的自动控制电器。因此继电器触点容量较小（不大于5A）。在控制功率 较小时（不大于5A）可用中间继电器来代替接触器起动电动机。 4．答：热继电器由于其热惯性，当电路短路时不能立即动作切断电路，不能用作短路保护，熔断器不具备热惯性所以只能作电动机的短路保护而不能作长期过载保护；另外，热继电器与熔断器的额定电流选择不同，因此，热继电器只能作为过载保护，熔断器只能作为短路保护。 5．答：短路保护：瞬时大电流保护，最常用的是利用熔断器进行短路保护。过电流保护：当电流超过其整定值时才动作，整定范围通常为 1.1--4 倍额定电流。最 常用的是利用过电流继电器进行过电流保护。 长期过载保护：电动机在实际运行中，短时过载是允许的，但如果长期过载或断相运行都可能使电动机的电流超过其额定值，引起电动机发热。绕组温升超过额定温升，将损坏绕组的绝缘，缩短电动机的使用寿命，严重时甚至会烧毁电动机绕组，因此必须采取过载保护措施。最常用的是利用热继电器进行过载保护。 6．答：当电动机正在运行时，如果电源电压因某种原因消失，那么在电源电压恢复时，
. 机床电气控制习题库 第一章绪论 一填空题 ★1.电气传动是指电动机驱动生产机械的工作机构使之运转的一种方法。 ★2.用电动机驱动工作机械来实现生产工艺过程中的各种控制要求的系统称为电气传动系统。 ★3.电气传动系统主要由电动机、传动机构、控制设备和电源四个基本环节组成。 ★4.电动机是生产机械的原动机，其作用是将电能转换成机械能。 ★5.传动机构是在电动机与生产机械的工作机构之间传递动力的装置。 ★6.控制设备是用来控制供给电动机电能的形式与时间，使其适应生产机械需要的设备。 ★7.电源是电动机和控制设备的能源，分为交流电源和直流电源。 ★8.电气传动系统按照驱动电动机的不同，分为直流驱动系统和交流驱动系统两大类。 ★9. 电气传动系统按照有无反馈装置，分为闭环电气传动系统与开环电气传动系统。 ★10.直流电动机具有良好的启动和控制性能，尤其是它的调速性能良好，可以方便地在很宽的围平滑调速。 二选择题 ★1.下列作为能作为传动机构的是（Ｂ） A 电动机 B 传送带 C 主电动机 ★2. 在一个电气传动系统中，除了一台主电动机外，还有一些（Ａ） A 辅助电动机和控制电动机 B 控制环节 C 信号灯 ★3. （Ａ）电动机在频繁启动、制动及调速要求较高的场合占据主要地位。 Ａ直流Ｂ交流Ｃ以上都不对 三判断 ★１.车床、钻床、铣床、镗床都采用电气传动系统。（√） ★２.减速箱不属于传动机构。（╳） ★３.控制设备由各种控制电动机、电器、自动化元件及工业控制计算机等组成。（√）★４.为使控制系统具有良好的静态与动态特性，常采用反馈控制系统。（√） ★５.晶闸管不能作为连续控制系统的元器件。（╳） ６.最初自动控制是用数量不多的继电器、接触器等组成。（√） 四简答 ★１.什么叫电气传动？电气传动有哪几部分组成？各部分的作用是什么？ 答：电气传动是指电动机驱动生产机械的工作机构使之运转的一种方法。 资料Word .
七、机床电气控制 1. M7130 平面磨床的主电路中有三台电动机，使用了(A )热继电器。 A、三个 B、四个 C、一个 D、两个 2.M7130平面磨床的控制电路由(C)供电。 A、直流110V B、直流220V C、交流220V D、交流380V 2. M7130 平面磨床控制电路中串接着转换开关QS2 的常开触点和(A )。 A、欠电流继电器KUC 的常开触点 B、欠电流继电器KUC 的常闭触点 C、过电流继电器KUC 的常开触点 D、过电流继电器KUC 的常闭触点 3. M7130 平面磨床控制电路中整流变压器安装在配电板的 (D )。 A、左方 B、右方 C、上方 D、下方 4. M7130 平面磨床中，砂轮电动机和液压泵电动机都采用了接触器( B)转控制电路。 A、自锁反转 B、自锁正转 C、互锁正转 D、互锁反转 5. M7130 平面磨床中，冷却泵电动机M2 必须在(C)运行后才能启动。
A．照明变压器 B.伺服驱动器 C.液压泵电动机M3 D.砂轮电动机M1 6 M7130平面磨床中电磁吸盘吸力不足的原因之一是（A）。 A.电磁吸盘的线圈内有匝间短路 B. .电磁吸盘的线圈内有开 C.整流变压器开路 D. 整流变压器短路 7. M7130平面磨床中，砂轮电动机的热继电器经常动作，轴承正常，砂轮进给量正常，则需要检查和调整(C )。 A、照明变压器 B、整流变压器 C、热继电器 D、液压泵电动机 8．M7130 平面磨床的主电路中有( A)电动机。A、三台B、两台C、一台D、四台 9．M7130 平面磨床控制线路中导线截面最粗的是(B)。 A、连接砂轮电动机M1 的导线 B、连接电源开关QS1 的导线 C、连接电磁吸盘YH 的导线 D、连接转换开关QS2 的导线 10．M7130 平面磨床中，砂轮电动机和液压泵电动机都采用了(A )正转控制电路。 A、接触器自锁 B、按钮互锁 C、接触器互锁 D、时间继电器 11、M7130平面磨床控制电路中的两个热继电器常闭触点的
机床电气控制技术复习题 一、填空题： 1、电气控制系统中常设的保护环节有过载保护、短路保护、零压保护、欠压保护、和弱磁保护。 2、内部等效输入继电器有输入、输出、时间、计数和辅助继电器。 3、交流异步电动机常用调速方法有改变定子绕阻极对P 、改变转差率S 和改变电源频率f 。 4、电磁接触器主要由触头、线圈、铁芯和灭弧装置这几部分组成。 5、继电器种类很多，根据其反映信号的种类分为电流继电器、电压继电器、热继电器、压力继电器和速度继电器等。 6、关于变频调速系统改变定子供电电源的频率，从而改变同步转速，来实现的调速。 7、关于单闭环无静差调速系统叙述单闭环无静差调速系统采用比例积分调节器。 8、生产机械对调速系统要求的静态技术指标主要有静差度、调速范围、调速的平滑性。 9、关于交流电动机调速方法正确的是变频调速。 10、交流接触器铁心上安装短路环是为了消除振动和噪音。 二、简答题：
1、说明转速负反馈系统出现“静差”的原因，并提出解决的方法？ 答：因为转速负反馈系统是根据给定量与反馈量之间的误差来改变整流输出电压，以维持转速近似不变的，没有误差就不可能调节。解决的方法是采用比例积分调节器（）调节器. 2、举例说明互锁（联锁）在继电器控制线路中的作用。 答：(1)两接触器的动断辅助触点互相串联在对方的控制回路中，以保证任何时候只有一个控制回路接通的控制方式，称为互锁控制。(2)譬如在电动机正、反转控制线路中，为避免正、反转接触器同时接通而导致短路，就应该采用互锁控制。 3、为什么说中间继电器有记忆功能？举例说明中间继电器在机床电气控制线路中的使用？ 答：中间继电器主要在电路中起信号传递和转换的作用。用它可以实现多路控制，并可将小功率的控制信号转换为大容量的触点动作。如加中间继电器可实现在任意位置停车的控制线路中应用。 4、什么是反接制动？试说明速度继电器在反接制动中应用？ 答：电动机运行中突然将电源反接，从而使电动机快速停转的制动方式称为反接制动。反接制动中使用速度继电器可以实现准确停止，避免出现电动机反转的情况。 5、在电动机正反转控制线路中，为什么使用互锁？怎样使用双重联锁？
