E M G电动执行器调试
及常见故障处理
五、执行器的现场调试：
带OPEN、STOP、CLOSE选择开关的就地控制单元电气行程限位位置的设定：
1）进入调试状态：
按下LT（保持）——将SI开关移至LEARN位置——大约10S——就地位置指示灯闪烁——表示进入了调试状态——S1位置保持LEARN——松开LT 要退出调试状态，只需将选择开关S1拨离LEARN位置即可。
2）电气行程限位的设置（当执行器进入调试状态后）：
①设定关方向电气行程限位
把S2拨到CLOSE位置——至执行器电动运行到全关位置——把S2拨回到STOP位置——按下LT并保持——把S2拨到CLOSE位置——此时全关位置灯由闪烁变成常亮——说明全关方向的电气行程限位位置已设定完毕——把S2拨回STOP位置——松开LT按钮
②设定开方向电气行程限位
把S2拨到OPEN位置——至执行器电动运行到全开位置——把S2拨回到STOP位置——按下LT并保持——把S2拨到OPEN位置——此时全开位置灯由闪烁变成常亮——说明全开方向的电气行程限位位置已设定完毕——把S2拨回STOP位置——松开LT按钮
3）删除已调试好的电气行程限位位置
如果执行器已经设定好电气行程限位位置并处于行程限位位置，对应的LED灯常亮。 LT并保持——把SI开关设置在LEARN位置——大约30S左右——两个位置指示灯全部熄灭——表示原先设定好的两个电气行程位置已被完全删除
注：大约在10S，就地位置指示灯闪烁表示有进入了调试状态。
4)单独删除其中一个方向开或者关的电气行程限位（改变电气行程限位位置）按上述第一步进入现场调试状态后，若之前设置的电气行程限位位置开位或者关位没有到达用户现在所需要的位置相应的位置指示灯就常亮的话，那么只需将其之前的电气行程限位位置删除掉，重新进行设置用户所需的位置。（删除之前电气行程限位位置的步骤：进行调试状态后，执行器运行到之前的电气行程限位位置后相对应的指示灯常亮，此时需先LT按钮同时把S2拨向和运行方向一致的位置，此时该方向指示灯由常亮又变成闪烁则表示原来设定的行程限位位置已取消，然后可继续进行新的电气行程限位位置的设定）。设定完后，必须检查电气行程限位位置并判断是否需要重新调整。即将阀门从一个电气行程限位完整地运行到另一个电气行程限位。如果是角行程执行器，必须确认当执行器在电动操作到电气行程限位时，应没有到达机械限位调整螺
杆的位置。

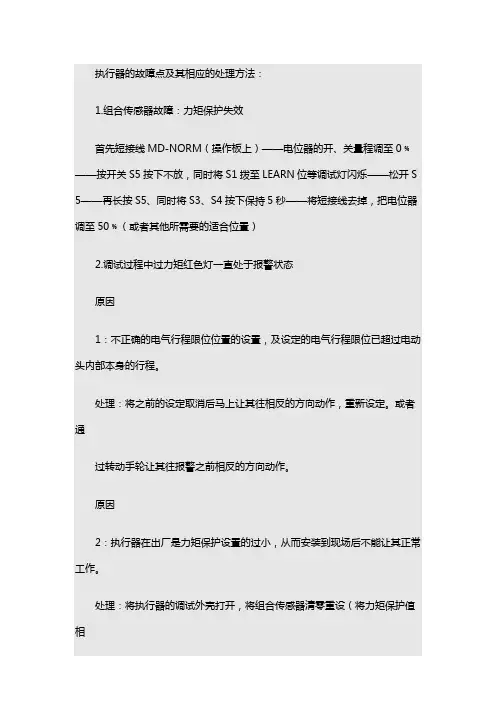

六、执行器的故障点及其相应的处理方法：
1.组合传感器故障：力矩保护失效
首先短接线MD-NORM（操作板上）——电位器的开、关量程调至0﹪——按开关S5按下不放，同时将S1拨至LEARN位等调试灯闪烁——松开S5——再长按S5、同时将S3、S4按下保持5秒——将短接线去掉，把电位器调至50﹪（或者其他所需要的适合位置）
2.调试过程中过力矩红色灯一直处于报警状态
原因
1：不正确的电气行程限位位置的设置，及设定的电气行程限位已超过电动头内部本身的行程。
处理：将之前的设定取消后马上让其往相反的方向动作，重新设定。或者通过转动手轮让其往报警之前相反的方向动作。
原因
2：执行器在出厂是力矩保护设置的过小，从而安装到现场后不能让其正常工作。
处理：将执行器的调试外壳打开，将组合传感器清零重设（将力矩保护值相应调大一些）。
原因
3：执行器工作环境温度过高，从而使红灯一直报警
处理：可将主板上的F1、F2端子短接在一起。
3.不能进入调试状态——操作步骤是否正确或者操作板故障——若操作板故障一般都是整个操作板更换
4.不能定位或执行器的行程过小，不能动作到实际所需位置
原因
1：执行器主板上接触器的主电源进线接线不当
处理：只需将其电源进线端三根线中的任意两根对调后及可排除故障
原因
2：执行器在出差调试时设置的开、关电气行程限位位置过小所致
处理：将执行器之前的出厂调试行程限位设置清掉后重新设定所需要的位置 5.执行器只能进行短时开、关电气行程，此时中间的红色指示灯就报警常亮。
原因：安装执行器时，执行器处于全开却对应安装的是阀门是全关位置（反之亦然）
处理：将执行器上面的S3.8拨钮开关反拨一下，此时按调试、清除设置将其之前的电气行程限位位置给清除掉后重新设置，即可排除故障。
6.执行器拨至远程REMOTE时，远程不能控制执行器的动作
原因
1：首先检查拨钮开关S1是否置于REMOTE上，若无那么将其拨至该位置即可。
原因
2：检查可插拔接线盒上的21-1、20-2端子是否短接在一起的，若未接在一起，那么只需将其短接上即可。
原因
3：S2.8未拨码（开关型执行器S2.8处于OFF状态、调节型执行器S2.8处于ON位置）
原因
4：若上述的三种原因都没有解决问题的话，检查执行器接线盒端子上
端子的10和11位置对调即可，或者检查远程控制线是否正常。
7.阀门不能全开、全关到位
原因
1：检查执行器与阀门的安装时是否都同为全关或者全开时进行的安装
处理：若未同为全关或者全开安装的话，应将其拆装后重新安装定位。
原因
2：检查执行器的曲柄是否与风门挡板的曲柄处于平行位置（针对一、二次进出风门挡板上所用的执行器）
处理：重新拆装调试
8.执行器不能动作或者只能进行短时动作的可能原因及相应措施
可能原因、措施
a)电压不足、无电源或缺相
检查主电源
b)不正确的行程、力矩设置
检查设置
c)电机温度保护被激活
检查电机的F1、F3是否常开
d)电机故障
安排维修
e)阀门操作力矩超出执行器最大输出力矩
检查设计数据、订货数据
f)执行器到达终端位置仍旧向同一方向运行
检查执行器的运行方向
g)超出温度制定范围
观察温度范围（特殊温度）
h)动力电源线有过高压降
检查电缆横截面
9. 执行器不能进入调试状态
1.操作步骤是否正确
参考调试手册
2.操作板故障
更换操作板
10. 送电后跳闸
1.动力电源是否被损坏碰壳或接地
检查动力电源
注：执行器机械限位的设定：
一般执行器的机械限位在根据用户的订货后在德国出厂前就已设定好，都不需要再次对其进行设定。除非在现场由于阀门有特殊要求，那么在相应的对其进行机械限位的调整
