DATA-6301GPRS/GSM遥测终端机

使用说明书

唐山平升电子技术开发有限公司

地址:河北省唐山市国家高新技术开发区创业中心C座二层

售前咨询:400-611-8633 售后服务:400-691-8633

网址:https://www.doczj.com/doc/2914790486.html, https://www.doczj.com/doc/2914790486.html,

目录

第一章产品简介 (2)

1.1概述 (2)

1.2产品特点 (2)

1.3产品功能 (2)

1.4技术参数 (2)

1.5产品外型 (3)

1.6产品出厂配置 (3)

1.7产品内部结构 (3)

1.7.1内部结构图 (3)

1.7.2内部结构说明 (4)

1.8接口说明 (5)

1.8.1外部设备接线端子说明 (5)

1.8.2指示灯说明 (5)

1.8.2.1面板工作状态指示灯说明 (5)

1.8.2.2串口状态指示灯说明 (6)

第二章设参软件使用说明 (6)

2.1设参软件的安装环境 (6)

2.2设参软件的安装 (6)

2.3设参软件操作界面使用说明 (9)

2.4基本参数(常用参数)设置 (10)

第三章与流量计、变送器的连接及相应的参数设置 (12)

3.1与模拟量输出的变送器接线及参数设置 (12)

3.1.1与模拟量输出的变送器接线 (12)

3.1.1.1注意事项 (12)

3.1.1.2与变送器接线 (13)

3.1.2参数设置 (13)

3.2与串口流量仪表接线及参数设置 (14)

3.2.1与串口流量仪表接线 (15)

3.2.1.1注意事项 (15)

3.2.1.2与串口仪表接线 (15)

3.2.2参数配设置 (16)

3.2.2.1海峰流量计参数设置 (16)

3.2.2.2设置串口参数 (16)

3.3与脉冲表接线及参数设置 (17)

3.3.1与脉冲表的接线 (17)

3.3.1.1普通单干簧管脉冲水表 (18)

3.3.1.2普通双干簧管脉冲水表 (18)

3.3.1.3倒流可测脉冲水表 (19)

3.3.1.4其它双脉冲水表 (19)

3.3.2脉冲表参数设置(以三脉冲表为例) (20)

3.4采集开关量信号时与终端的接线及参数设置 (21)

3.4.1接线 (21)

3.4.2参数设置 (22)

第四章远程维护 (22)

4.1 远程升级 (22)

4.1.1概述 (22)

4.1.2 通过“程序下载软件”远程升级 (22)

4.2 远程读参、设参 (25)

4.2.1概述 (25)

4.2.2软件设置 (26)

4.2.3远程读参 (27)

4.2.4远程设参 (28)

第五章故障分析与排除 (30)

附录:怎样选择太阳能电源 (31)

版权声明:

本使用说明书包含的所有内容均受版权法的保护,未经唐山平升电子技术开发有限公司的书面授权,任何组织和个人不得以任何形式或手段对整个说明书和部分内容进行复制和转载,并不得以任何形式传播。

商标声明:

为唐山平升电子技术开发有限公司的注册商标。本文档提及的其他所有商标或注册商标,由拥有该商标的机构所有。

注意:

由于产品版本升级或其他原因,本文档内容会不定期进行更新。除非另有约定,本文档仅作为使用指导,本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

第一章产品简介

1.1概述

该产品集数据采集、传输、存储功能于一体,采用低功耗设计,特别适用于太阳能供电的监测现场,可大大减少太阳能供电成本并降低施工难度,广泛应用于气象、水文水利、地质等行业。

1.2产品特点

l数据采集、传输一体化设计。

l GPRS实时在线功耗低,在线平均电流≤10mA。

l可选配水资源监测数据传输规约、水文监测数据通信规约等。

l支持各家组态软件和用户自行开发软件系统。

1.3产品功能

l通信功能:支持GPRS、短消息、卫星等多种通讯方式;支持与多中心进行数据通信;支持实时在线、定时唤醒两种工作模式。

l采集功能:采集水位、雨量变送器的标准信号;采集流量计、脉冲表的流量数据;采集水泵或阀门运行状态、设备供电状态和箱门开关状态。

l图片抓拍功能:可外接工业照相机,进行图片抓拍。

l控制功能:支持自动控制、远程控制水泵、阀门等控制设备。

l远程管理功能:支持远程参数设置、程序升级。

l报警功能:监测数据越限,立即上报告警信息。

l存储功能:本机循环存储监测数据,掉电不丢失。

1.4技术参数

l硬件配置:6路PI、4路DI、4路AI 、3路DO、2路串口。

l存储容量:4M。

l供电电源:10V~30V DC。

l功耗:待机电流<0.1mA/12V;

在线电流≤6mA/12V;

发送电流≤60mA/12V;

实时在线平均电流≤10mA /12V。

l工作环境:温度:-40~+85℃;湿度:≤95%。

l安装方式:导轨式。

l外形尺寸:145x100x65mm。

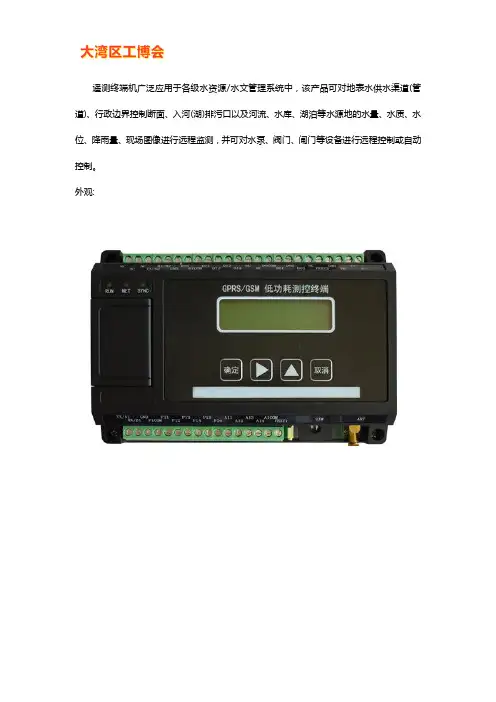

1.5产品外型

1.6产品出厂配置

l DATA-6301GPRS/GSM遥测终端机1个(数量根据用户订货情况包装)

l使用说明书及设参软件1份(CD-ROM)

l吸盘天线或者弯脖天线1条(数量根据用户订货情况包装)

l DATA-F001设参数据线1条

开箱后请用户清点物品数量,具体的数量与用户订货合同一致,若发现破损、丢失、配件不符,请及时与厂家联系。

1.7产品内部结构

1.7.1内部结构图

1.7.2内部结构说明

名称说明

1 外部设备接线端子与现场设备的接口,具体详见1.8.1。

2 工作状态指示灯从左至右依次为RUN、NET、SYNC。

3 串口状态指示灯从上至下依次为TXD0(指DB9串口)、RXD0(指DB9串口)、TXD1、RXD1、TXD2、RXD2。

4 调试串口与电脑串口相连,进行下载程序(包括boot程序、主程序)、设置参数操作。

5 串口1选择通过跳线选择串口1类型为RS232或RS485;

当现场设备的输出串口为RS232时,将跳线跳到标识有“232”的一端;当现场设备的输出串口为RS485时,将跳线跳到标识有“485”的一端;

6 串口2选择通过跳线选择串口2类型为RS232或RS485;

当现场设备的输出串口为RS232时,将跳线跳到标识有“232”的一端;当现场设备的输出串口为RS485时,将跳线跳到标识有“485”的一端;

7 模拟量输入信号类型

选择跳线

通过跳线选择现场安装的变送器是电流信号输出还是电压信号输出。

当变送器为电流输出时,跳线如右图所示。

当变送器为电压输出时,跳线如右图所示。

8 SIM卡座放置SIM卡。用一个十字螺丝刀或其他合适工具按压SIM卡座黄色开关,卡座抽屉会弹出,弹出后安装SIM卡即可。客户无需拆盖即可安装SIM 卡。

9 天线接口天线与无线模块的接口,应保证接触良好

1.8接口说明

1.8.1外部设备接线端子说明:

名称用途用途名称

TX/A1 串口1:发送(RS232) / A( RS485) 空

NC

RX/B1 串口1:接收(RS232) / B( RS485) 空

NC

GND 串口1:公共端空

NC

DICOM 脉冲量输入公共端串口2:发送(RS232) / A( RS485) TX/A2 PIN1 脉冲量输入1 串口2:接收(RS232) / B( RS485) RX/B2 PIN2 脉冲量输入2 串口2:公共端GND PIN3 脉冲量输入3 串口2:控制端RTS PIN4 脉冲量输入4 开关量输入公共端DICOM PIN5 脉冲量输入5 开关量输入1 DIN1

PIN6 脉冲量输入6 开关量输入2

DIN2

AIN1 模拟量输入1 开关量输入3

DIN3

AIN2 模拟量输入2开关量输入4

DIN4

AIN3 模拟量输入3空

NC

AIN4 模拟量输入4空

NC

AICOM 模拟量输入公共端开关量输出公共端

DOCOM

VEXT1 对外供电输出1

开关量输出1DO1

开关量输出2DO2

开关量输出3

DO3

NC

对外供电输出2

VEXT2

GND SIM卡座SIM卡座

接地线PE

电源+ V+ 天线接头天线接头

电源- V- 1.8.2指示灯说明

1.8.

2.1面板工作状态指示灯说明

指示灯用途说明

RUN 运行状态1、周期为200ms闪烁1次(快闪):设备处于boot状态;

2、周期为1s闪烁1次(慢闪):设备处于正常运行状态。

NET 上网状态1、未亮:设备未登录GSM或GPRS网络;

2、常亮:设备已经登录上GPRS网络,但未建立连接;

3、周期为200ms闪烁1次(快闪):设备和中心建立TCP连

接;

4、周期为1s闪烁1次(慢闪):设备和中心连接成功。

SYNC 通讯状态1、未亮:设备与中心或基站无数据收发;

2、闪烁:设备与中心或基站有数据收发。

1.8.

2.2串口状态指示灯说明

打开DATA-6301左侧盖子,可看见6个串口状态指示灯(3个红色灯、3个绿色灯)。

T(0、1、2)(绿色灯):串口数据发送端口,发送数据时闪烁;

R(0、1、2)(红色灯):串口数据接收端口,接收数据时闪烁。

第二章设参软件使用说明

DATA-6301GPRS/GSM遥测终端机在使用之前须进行参数设置,参数设置需使用平升公司出厂标配的设参软件。

2.1设参软件的安装环境

设参软件必须在Windows XP SP2及以上版本或者是Windows Server 2003的操作系统环境下使用。

2.2设参软件的安装

①双击“遥测终端机设参软件.exe”安装图标,安装文件自动解压,打开如下图所示界面。

②解压完成后进入设参软件安装界面,点击“下一步”,继续安装。

③选择设参软件的安装路径,默认安装到C:/盘,点击浏览按钮可更改安装目录。

④按照安装提示进行下一步的安装,直到安装完成。点击关闭按钮退出。如下图所示。

安装进度界面

安装完成界面

2.3、设参软件操作界面使用说明

双击桌面上的“遥测终端机设参软件”图标,打开设参软件界面。

说明:设参软件根据用户的需求进行配置,不同的需求,界面及操作按钮的设计可能不同。

读出参数:点击此按钮,可读出遥测终端机内的参数设置,包括GPRS参数与设备参数;

写入参数:将参数设置正确后,点击此按钮可将新的参数写入遥测终端机;

导入数据:点击此按钮,可将以前导出的参数文件重新导入到遥测终端机中,导入完成之后,必须点击写入参数按钮,否则导入的数据将只在页面显示,并未真正写入到遥测终端机中;

导出数据:点击此按钮,可将遥测终端机内的现有参数导出成文件;

设备调试:点击此按钮,进入调试界面,可调试遥测终端机的AI、DI、PI等。一般不需要用户进入设备调试界面。

高级模式:点击此按钮,进入高级模式进行操作。一般不需要用户进入高级模式。

组态配置:点击此按钮,可以设置相关设备的简易界面显示。

退出:退出设参软件。

软件设置:在对遥测终端机进行远程读参、设参时使用此按钮。点击此按钮,打开如下图所示的对话框。

串口参数:计算机串口相关的设置。

网络参数:在使用短信、专线通讯方式时的设置。

其中:

端口号:在使用专线通讯方式时使用,必须和遥测终端机端口号一致。短信通讯方式时不用。

中心号码:本软件号码,在短信时必须和遥测终端机远程号码一致;在专线时填入00000000001。

远程号码:指需远程读参、设参的现场遥测终端机的本机号码。

通讯方式:和遥测终端机通讯的通道选择,包括:串口、短信、专线TCP、专线UDP。

MODBUS_ID:遥测终端机站地址,0是广播地址。

2.4、基本参数(常用参数)设置

运行“遥测终端机设参软件”,点击读出参数。由于用户选用的组网方式不同,GPRS参数设置会有所不同。请用户根据实际情况修改遥测终端机的参数,参数修改完成之后,点击写入参数按钮。

读出参数后,选择“常用参数”选项卡,如下图。

说明:设参软件根据用户的需求进行配置,不同的需求,界面及操作按钮的设计可能不同。

远程中心参数:

中心 1 IP~中心 4 IP以及远程号码:

①使用纯短信方式时,“远程号码”写入中心接收模块的SIM卡号码,当有多个中心时,要

顺序填入;“中心IP”不用填写。

②使用VPN专网GPRS方式时,写入中心接收模块的SIM卡号码与IP 地址,当有多个中

心时,要顺序填入。

③使用公网GPRS方式时,写入中心通讯服务器的软件地址与服务器电脑在外网的IP,当有

多个中心时,要顺序填入。

工作模式、主动上报方式、中心端口、GPRS接入点:

①选择纯短信:使用“纯短信”方式上报数据。“主动上报方式”选择“短信方式”。

②选择UDP时,分为两种情况:

u当使用公网专线组网、GPRS传输方式时,“GPRS接入点”填入“cmnet”,“中心端口”要与上位机软件的中心端口相一致,“工作模式”要与上位机软件的工作模

式相一致。“主动上报方式”选择“GPRS方式”。

u使用移动VPN专网组网、GPRS传输方式时,“GPRS接入点”填入VPN专网的接入点名称(如:cfhs8-tas.he)。“中心端口”要与中心GPRS接收模块的端口号相

一致,“工作模式”要与上位机软件的工作模式相一致。“主动上报方式”选择“GPRS

方式”。

③选择TCP时:

当使用公网专线组网、GPRS传输方式时,“GPRS接入点”填入“cmnet”,“中心端口”

要与上位机软件的中心端口相一致,“工作模式”要与上位机软件的工作模式相一致。

“主动上报方式”选择“GPRS方式”。

本机参数:

SIM卡号:填入遥测终端机内放入的SIM卡卡号,如:135********。

协议类型:遥测终端机目前支持平升协议(即PS协议)、山西协议、浙江协议、水文监测协议。

用户可以根据需要选择相应的协议上报数据。

时间参数:

时间基准:每天采集、存储、上报的计时起点。

采集AI间隔:模拟量设备的采集时间间隔。

采集DI间隔: 开关量设备的采集时间间隔。

采集串口间隔:串口设备的采集时间间隔。

记录存储间隔:将采集的数据存储到遥测终端机内部存储器的时间间隔。

实时数上报间隔:将遥测终端机的实时数据向中心上报的时间间隔。

数据上报如果收不到中心的回应,则再重复上报2次。

时钟设置:

读取时钟:点击读取时钟按钮,可以查看遥测终端机内部的时钟。

校时:点击校时按钮,可以直接将电脑时间设置到遥测终端机里面。

第三章与流量计、变送器的连接

及相应的参数设置

3.1与模拟量输出的变送器接线及参数设置

3.1.1与模拟量输出的变送器接线

遥测终端机硬件配置支持4路AI(模拟量)。每路模拟量都支持2种信号输入:电流型信号输入(4~20mA)、电压型信号输入(0~5V)。

3.1.1.1注意事项

①与变送器接线之前,需正确配置遥测终端机的模拟量输入信号类型:(详见1.7产品内部结构——内部结构说明第7项)。

当变送器为电流输出时,遥测终端机内部跳线如右图所示

当变送器为电压输出时,跳线如右图所示

②遥测终端机可采集4路模拟量。一般情况下最多采集3路模拟量,第4路AI用于采集电源电压。

将JP6的跳线块跳到下面,AIN4用于采集模拟量;同时通过AIN4的上面的跳线块选择信号类型,跳到上面为电压型(即跳到U),跳到下面为电流型(即跳到I)。

将JP6的跳线块跳到上面,同时将AIN4上面的跳线块跳到上面(即信号类型跳到U),此时AIN4用于采集电源电压。

电源电压支持2级报警,电压低报警(默认11V),电压过低报警(默认10V);并支持报警主动上报功能。

3.1.1.2与变送器接线

电流型(4~20mA)变送器一般都是两线制输出,与遥测终端机的接线如下图:

电压型(0~5V)变送器与遥测终端机的接线如下图:

3.1.2参数设置

注意:首先对基本参数进行设置,详见第二章:2.4、基本参数(常用参数)设置。

之后运行“遥测终端机设参软件”。点击读出参数。

读出参数后,选择“模拟量”选项卡,如下图。

模拟量参数:

对外供电选择:对外供电端子可选:VEXT1、VEXT2、取消对外供电。

对外供电延时:对变送器供电一段时间后再采集数据,供电延时默认为2秒。

采集时间:采集变送器的时间,默认为3秒。

AIN1~ AIN4(模拟量参数):

信号类型:根据实际情况选择电流型、电压型。

零点:选择电流型时,零点设置为4;选择电压型时,零点设置为0。

量程最大值:填入变送器量程的最大值。

量程最小值:填入变送器量程的最小值。

偏移量1、偏移量2:2路偏移量可分别用来设置水位的投放深度、井口高程;也可用于补偿模拟

量的偏移。

报警上限值、报警下限值:支持2级报警,分别为报警上限值、报警下限值,报警值可设。3.2与串口流量仪表接线及参数设置

3.2.1与串口流量仪表接线

3.2.1.1注意事项:

遥测终端机可接入RS232或RS485通信接口的仪表,通过遥测终端机主板上的跳线来选择通信接口的类型。一般情况下,出厂之前已经根据用户需求进行设置。

COM1跳线示意图 COM2跳线示意图

3.2.1.2与串口仪表接线

与RS232串口仪表的接线,如下图。

与RS485串口仪表的接线,如下图

3.2.2参数配设置

3.2.2.1海峰流量计参数设置

注意:首先对基本参数进行设置,详见第二章:2.4、基本参数(常用参数)设置。

之后运行“遥测终端机设参软件”。点击读出参数

读出参数后,选择“海峰表流量计”选项卡,如下图。

流量计参数:

流量计地址:每台串口流量计都有一个设备地址,将流量计的设备地址设置到遥测终端机中。

协议类型:抄海峰流量计时同时支持2种协议类型:海峰FUJI协议、MODBUS协议,可通过参数选择。

抄表串口:COM2、COM3可选。选择好抄表串口后,再根据流量计的实际情况设置对应的串口参数。

3.2.2.2设置串口参数

选择“串口参数”选项卡,如下图:

串口参数:

COM1:调试口(DB9串口),一般用于调试使用。

波特率:1200~19200可选,设置成与电脑串口的参数一致;

串口类型:固定为RS232,不可选;

校验位:设置成与电脑串口的参数一致。

COM2、COM3:可用于抄表。

波特率:1200~19200可选,设置成与现场流量计的参数一致;

串口类型:根据现场所接的流量计的串口类型做选择,RS232或RS485。

校验位:设置成与现场流量计的参数一致。

3.3与脉冲表接线及参数设置

3.3.1与脉冲表的接线

遥测终端机可同时采集2块脉冲表的瞬时流量、正累计流量、负累计流量、净累计流量。

脉冲表的类型支持单脉冲水表、双脉冲水表、三脉冲水表、潍微倒流可测水表。

数据采集软件用户使用手册范本

省应急平台 数据采集软件用户使用手册 辰安科技股份 2020年6月

前言 省应急平台数据采集软件是省应急平台的配套软件,用于收集省应急平台的基础信息数据库、地理信息数据库、预案库、案例库、知识库和文档库等数据,地理信息数据库的地名库和专业地理专题图可通过本软件收集,其他地理信息数据和事件信息数据库、模型库的数据不通过本软件收集。

目录 1.第一章软件安装与启动 (1) 1.1光盘文件说明 (1) 1.2运行环境要求 (1) 1.3系统安装与卸载 (1) 1.3.1安装 (2) 1.3.2卸载 (8) 1.3.3可能问题 (9) 1.4软件启动 (10) 2.第二章数据录入 (11) 2.1选择数据类别 (11) 2.2录入界面简介 (12) 2.3添加记录 (13) 2.4保存记录 (15) 2.5删除记录 (17) 2.6关联数据录入 (17) 2.7扩展数据录入 (19) 3.第三章数据导航 (21) 3.1查找记录 (21) 3.2第一项记录 (22) 3.3前一项记录 (23) 3.4下一项记录 (24) 3.5最后一项记录 (24) 3.6数据列表区导航 (25) 4.第四章最佳实践 (27)

第一章软件安装与启动 1.1 光盘文件说明 光盘上的文件包括setup.bat、数据采集软件.msi文件、Access 2010 Runtime.exe文件,说明如下表: 1.2 运行环境要求 数据采集软件所需运行环境的最低要求如下表: 1.3 系统安装与卸载 如果机器已安装过本程序,请先卸载(参照 1.3.2 卸载),再安装(参照1.3.1)。

水情自动测报系统的日常管理和维护方案及常见问题

水情自动测报系统的日常管理和维护方案水情自动测报系统概况 水情自动测报系统是综合运用计算机、电子、通信、遥感、水文、气象等多学科技术,完成对江河、水库和流域的降雨量、水位、流量、土壤蒸发、机组发电、闸门启闭等水情信息的实时采集、传输、处理、存储管理、预报、自动生成调度方案和发布的信息系统。通俗的说:它是江河和水库调度的“千里眼”,是水调自动化的重要组成部分,它为决策人员合理准确的调度提供科学的依据。水情自动测报系统系统主要由水文传感器、数据采集终端(RTU)、数据传输信道、通信设备、应用软件、数据处理计算机和供电电源等构成。若以信息传输方式来区分,可分为有线传输(ISDN)、微波、公用电话线(PSTN)、短波、超短波(UHF/VHF)、卫星(Inmartsa-C,Vsat)和移动短信(GSM、CDMA、GPRS)等方式。若以其所处位置不同来区分,系统又可分为遥测站、空间站、中继站(地面站、网管中心)和中心站。 空间信道 遥测站中心站 图示1、水情自动测报系统工作流程图

一、做好基础工作 1、收集资料、建立档案 水情自动测报系统运行管理的一项重要的基础工作就是建立完整的技术资料档案。内容包括:设备的技术说明书、各种图纸、系统的各项设计报告、系统的安装和调式报告、系统的试验和验收报告、系统运行日志、系统的月度和年度运行报告、各类报表、设备台帐、系统的日常维护和检修记录、遥测站档案(包括遥测站所在地、代管人、安装及投运时间、测站属性、通信方式、遥测站改造和维护记录、故障情况和处理记录等)等。 2、制定运行规范 要根据本系统的实际情况,制定一套切实可行的系统运行管理规范和操作规程,规范应对整套系统运行、操作、管理、维护、故障检修和考核做出具体的规定,使工作人员有章可循。 3、编写运行报告 根据每日记录,统计出系统的可用率、系统的畅通率,数据的正确率(与人工报数据比较)和预报精确度等。编写系统的月度和年度运行报告,内容包括:系统通信情况、中心站运行和维护情况、中继站与遥测站的运行和维护情况、系统的升级改造、系统的故障以及处理情况、数据精度分析、系统尚存在的问题和处理意见等。通过总结、分析和比较,可以随时掌握系统的运行状况,及时发现和处理系统存在的问题和隐患,以确保系统安全可靠的运行。 4、提高人员素质 由于水情自动测报系统的运行管理涉及到多学科、多种技术,因此,系统应配备包括通信、计算机及水文等方面在内的专职管理人员,负责系统的运行管理和维护。管理和维护人员首先应参与到系统的设计和安装全过程中,这样有利于尽快熟悉和掌握系统的原理。同时,还要加强技术培训,使管理和维护人员能熟练掌握系统的运行管理和维护技术。 二、日常使用和管理工作

遥测终端机使用说明书

DATA-6301GPRS/GSM遥测终端机 使用说明书 唐山平升电子技术开发有限公司 地址:河北省唐山市国家高新技术开发区创业中心C座二层 售前咨询:400-611-8633 售后服务:400-691-8633 网址:https://www.doczj.com/doc/2914790486.html, https://www.doczj.com/doc/2914790486.html,

目录 第一章产品简介 (2) 1.1概述 (2) 1.2产品特点 (2) 1.3产品功能 (2) 1.4技术参数 (2) 1.5产品外型 (3) 1.6产品出厂配置 (3) 1.7产品内部结构 (3) 1.7.1内部结构图 (3) 1.7.2内部结构说明 (4) 1.8接口说明 (5) 1.8.1外部设备接线端子说明 (5) 1.8.2指示灯说明 (5) 1.8.2.1面板工作状态指示灯说明 (5) 1.8.2.2串口状态指示灯说明 (6) 第二章设参软件使用说明 (6) 2.1设参软件的安装环境 (6) 2.2设参软件的安装 (6) 2.3设参软件操作界面使用说明 (9) 2.4基本参数(常用参数)设置 (10) 第三章与流量计、变送器的连接及相应的参数设置 (12) 3.1与模拟量输出的变送器接线及参数设置 (12) 3.1.1与模拟量输出的变送器接线 (12) 3.1.1.1注意事项 (12) 3.1.1.2与变送器接线 (13) 3.1.2参数设置 (13) 3.2与串口流量仪表接线及参数设置 (14) 3.2.1与串口流量仪表接线 (15) 3.2.1.1注意事项 (15) 3.2.1.2与串口仪表接线 (15) 3.2.2参数配设置 (16) 3.2.2.1海峰流量计参数设置 (16) 3.2.2.2设置串口参数 (16) 3.3与脉冲表接线及参数设置 (17) 3.3.1与脉冲表的接线 (17) 3.3.1.1普通单干簧管脉冲水表 (18)

34970A数据采集器中文说明书

Agilent34970A 数据采集仪基本操作实验 一、实验目的 1.了解Agilent34970A数据采集仪的基本结构和功能。 2.了解Agilent34901A测量模块的基本功能和工作原理。 3.学习Agilent34970A数据采集仪使用面板进行数据采集的方法。 二、实验要求 1.根据Agilent34970A数据采集仪用户手册,掌握各开关、按钮的功能与作用。 2.通过Agilent34901A测量模块,分别对J型热电偶、Pt100、502AT热敏电组、直流电压、直流电流进行测量。 三、实验内容与步骤 1.实验准备 Agilent34970A数据采集仪的基本功能与性能。Agilent 34970A数据采集仪是一种精度为6位半的带通讯接口和程序控制的多功能数据采集装置,外形结构如图1、图2所示:

其性能指标和功能如下: 1.仪器支持热电偶、热电阻和热敏电阻的直接测量,具体包括如下类型: 热电偶:B、E、J、K、N、R|T型,并可进行外部或固定参考温度冷端补偿。 热电阻:R0=49?至?,α=(NID/IEC751)或α=的所有热电阻。 热敏电阻:k?、5 k?、10 k?型。

2.仪器支持直流电压、直流电流、交流电压、交流电流、二线电阻、四线电阻、频率、周期等11种信号的测量。 3.可对测量信号进行增益和偏移(Mx+B)的设置。 4.具有数字量输入/输出、定时和计数功能。 5.能进行度量单位、量程、分辨率和积分周期的自由设置。 6.具有报警设置和输出功能。 7.热电偶测量基本准确度:℃,温度系数:℃。 8.热电阻测量基本准确度:℃,温度系数:℃。 9.热敏电阻测量基本准确度:℃,温度系数:℃。 10.直流电压测量基本准确度:+(读数的℅+量程的℅)。 11.直流电流测量基本准确度:+(读数的℅+量程的℅)。 12.电阻测量基本准确度:+(读数的℅+量程的℅)。 13.交流电压测量基本准确度:+(读数的℅+量程的℅)(10Hz~20kHz 时)。 14.交流电流测量基本准确度:+(读数的℅+量程的℅)(10Hz~5kHz 时)。 15.频率、周期测量基本准确度:(读数的℅)(40Hz~300kHz时)。16.具有系统状态、校准设置和数据存储等功能。 Agilent34970A 数据采集仪的面板按钮功能与作用。 1. 在所显示的通道上配置测量参数:

DCS数据采集及展现系统使用说明书

中粮生化能源有限公司信息系统工程DCS数据采集及展现系统使用说明书 哈尔滨工业大学慧通新意信息技术有限公司 HIT HUITON CINEE INFO & TECHNOLOGY CO.,LTD 2007年12月

版本说明 本手册是随同中粮ERP产品一同发布的,产品如有扩展,该手册中将不再体现。 版权声明 Copyright ? 2006 by 哈尔滨工大慧通新意信息技术有限公司 All rights reserved. 未经本公司书面许可,本书任何部分内容不得以任何方式抄袭、节录、翻印或传播。

目录 第1章阅读指南......................................... 错误!未定义书签。 手册内容结构......................................错误!未定义书签。 使用约定..........................................错误!未定义书签。第2章系统综述......................................... 错误!未定义书签。 关于本系统........................................错误!未定义书签。 系统操作角色......................................错误!未定义书签。 与其他系统的联系..................................错误!未定义书签。第3章公用功能说明..................................... 错误!未定义书签。 界面图标按钮说明..................................错误!未定义书签。 界面文字按钮说明..................................错误!未定义书签。第4章基础配置......................................... 错误!未定义书签。 功能概述..........................................错误!未定义书签。 测点信息..........................................错误!未定义书签。 功能概述......................................错误!未定义书签。 数据项说明....................................错误!未定义书签。 操作说明......................................错误!未定义书签。 机组信息..........................................错误!未定义书签。 功能概述......................................错误!未定义书签。 数据项说明....................................错误!未定义书签。 操作说明......................................错误!未定义书签。 颜色配置..........................................错误!未定义书签。 功能概述......................................错误!未定义书签。 数据项说明....................................错误!未定义书签。 操作说明......................................错误!未定义书签。 分组信息配置......................................错误!未定义书签。

数据采集软件使用说明书

量表数据采集程序说明 (适用系统XP,2000,VISTA) 一.把量表用数据线连接到电脑,打开光盘数据包里面的“新版电脑采集程序”文件夹,再打开里面的“中文采集软件”文件夹,然后打开“FYData.exe”,出现如下窗口: 1→“打开”:打开原保存的测试数据记录;2→“保存”:保存当前的测试数据; 3→“预览”:打印预览;4→“打印”:打印; 5→“连接”:将量表的数据接口与计算机连接上; →“断开连接”:断开连接; 6→“提示”:数据超差时,出现“嘟”提示音; →“无提示”:数据超差时不提示; 7→“设置”:设置;详细说明见下文; 8→“退出”: 退出软件;

9→“清除”:删除所有已采集的数据; 10→“删除”:删除当前光标指定的数据; 11→“自动”:自动采样(采样时间在“setup”中设置); 12→“手动”:手动采样,按下此按钮,采样一次; 13→“序号”:采样序列号;14→“数据值”:采样数据值; 15→“误差值”:误差值=Value(数据值)-STD(标准值); 16→“P”:超差提示,“+NG”:超上公差;“-NG”:超下公差;“OK”: 在公差范围内,合格; 16→“4800”:显示的值是当前与计算机通信的连接速率; 17→“COM1”:显示与计算机连接的串口; 二.点击设置,出现如下界面: 操作者可以不填,自动采集间隔为2000毫秒每次,端口为连接电脑端口 三.点击公差进入公差设置,

单位:可选公制,英制 标准值:不能输入负数 上公差:输入上公差值 下公差:输入下公差值 注:拔出或者更换数据线时记得先点击“断开”,否则下次连接可能出现死机或者运行缓慢的情况。

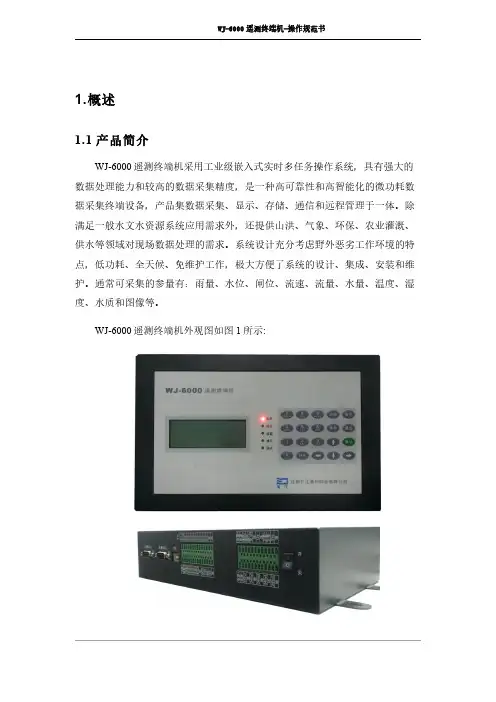

微功耗数据采集终端设备-遥测终端机

1.概述 1.1产品简介 WJ-6000遥测终端机采用工业级嵌入式实时多任务操作系统,具有强大的数据处理能力和较高的数据采集精度,是一种高可靠性和高智能化的微功耗数据采集终端设备,产品集数据采集、显示、存储、通信和远程管理于一体。除满足一般水文水资源系统应用需求外,还提供山洪、气象、环保、农业灌溉、供水等领域对现场数据处理的需求。系统设计充分考虑野外恶劣工作环境的特点,低功耗、全天候、免维护工作,极大方便了系统的设计、集成、安装和维护。通常可采集的参量有:雨量、水位、闸位、流速、流量、水量、温度、湿度、水质和图像等。 WJ-6000遥测终端机外观图如图1所示: 图1:WJ-6000遥测终端机外观图

1.2产品特点 1.高性能嵌入式操作系统,模块化的功能设计,更容易进行外延扩展。 2.完善的电源管理功能,大大降低产品功耗。 3.终端设备作三防漆处理,适应高温、高湿等野外恶劣环境使用。 4.多样化的配置方式,支持键盘、串口、远程三种方式。 5.优化的主备信道备份机制,及时有效,且更省钱。 6.人性化的前置机通讯软件设计,自动化实现参数配置、历史数据查询、远程升级功能,方便后方管理。 7.多通道数据传输,以保证数据传输的稳定性和可靠性。最多支持数据同时发往5个不同中心。 8.支持参数远程设置,支持GPRS、GSM设置和查询参数,方便可靠。1.3执行标准 1.行业标准 1)《水文自动测报系统设备遥测终端机SL T180 -1996》 2)《水文测报系统技术规约和协议SCSW008-2011》 3)SL651-2014《水文监测数据通信规约》 2.企业标准 1)《水文自动测报系统遥测终端机企业标准》 2.产品功能 WJ-6000遥测终端机具有如下功能: 1)可连接多种水位计,包括压力式、气泡式、雷达、超声波、浮子式等。

数据采集软件使用说明

数据采集软件使用说明 一.软件安装 点击数据采集系统的安装文件,按照指示安装 二.驱动程序安装 如果是购买的数据线是USB接口的,请先安装驱动程序,在“USB驱动程序”目录下,点击“CH341SER”文件,安装指示安装 三.界面说明 四.操作说明 1.连接 打开软件后,点击【打开设备】按钮,软件自动搜寻设备,当前值窗口将有数据显示,【打开设备】按键变为【关闭设备】。 如果弹出 则表示设备连接失败,请按照说明书所附的故障处理来检查原因。 2.参数设定 在设备连接和断开的状态下都可以设置系统参数,点击【参数设置】按钮,参数设置窗口数据变成绿色(见下图),表示可以修改,数据修改完成后,再点击此按钮,参数保存,窗口恢复原样。

参数说明 1)标准尺寸 表示零件的名义尺寸 2)上公差 允许与标准尺寸的上偏差值 3)下公差 允许与标准尺寸的下偏差值 4)采集间隔 数据自动采集保存的间隔时间 5)测量单位 采集数据的单位由用户自己定义,可以是毫米、英寸和度 6)提示音 在数据保存时选择是否需要提示音 7)工件名称 工件名称用户可自己命名 8)操作员 操作员名称用户可自己命名 3.数据保存 数据保存可以是手动保存和自动保存,点击【手动采集】按钮,数据可以保存一条记录,点击【自动采集】按钮,可以按照参数设定中自动采集的时间来自动记录数据,记录过程中再点击该按钮可以停止采集。 点击【清除记录】按钮,可清除当前记录的数据 点击【保存导出】按钮,可把数据保存成EXCEL格式文件,做进一步处理。 五.故障处理 如果点击【打开设备】,显示找不到可用串口,请按下面的提示检测问题 1)检测设备是否打开 2)检测数据线是否连接正常 3)检测数据线是否被电脑识别 a.如果是USB数据接口请检测驱动程序是否安装,并在WINDOW的设备管理器中 找到已安装的设备 b.设备管理器的检测方式: 选择“我的电脑”,点击鼠标右键,在菜单中点击“属性”,弹出下面窗口 然后再点击“硬件”这一栏

捕猎器使用说明书

捕猎器使用说明书 二、主要参数:直流12V(12AV以上电瓶)输出电压:8000-15000V。 捕杀范围5000米报警指示声光仪表指示 三、自备配件:12V电瓶或者电源塑料绝缘胶管 22-24号细铁丝(米丝)铁地桩(直经6钢筋60cm) 四、地网安装: 1、按接线图所示,在菜地、果园、花生地、豆地等四周布一条裸体细铁丝用绝缘铁桩作支撑,把铁丝架离地面以猎物身高不能穿过为好。(如打兔子铁丝离地面30公分左右)绝缘物要用耐高压的塑料管套在铁桩上以防潮湿漏电。 2、用花线或高压绝缘线将本机高压输出与细铁丝连接(严禁接地):本机接地直接用裸体导线插入地面越深越好。因地面与动物身体形成回路,地面干燥效果差可用双线布网。 五、工作状态:接入12V电瓶,开始报警充电,大约2分钟后高压表进入工作显示,报警停止表示已进入高压等待。当猎物触网时高压放电将其击死;放电后重复上述过程。如果一直报警不停,可能高压地桩漏电或与地面短路,必须立即断开电源,查找漏电(一般闪电光)的地方,排除后即可正常工作。地面越湿效果越佳可整夜捕杀。 六、注意事项: 1|、因电压太高严禁用电笔测高压,严禁在机器的高压输出端直接短路放电,应距机器15米外放电以免烧坏机芯。 2、清理猎物时必须切断电源,用带绝缘柄长罗刀把网线对地面放电后再清理,以防触电。 一,把高压输出端接至已放好线的铁丝上,地线接至已插入地下的圆钢上。二、检查高压输出及铁丝有无接地(短路)现象,将12V电瓶(或电源)按极性接至输入“+”、“—”极,方可开机。 三、开机可听到报警声及电流、电流表由高到低逆退,为正常充电。指针退至 0.5A处表示充电已满,可正常工作。如果开机后指针在2.5A处30 秒不后退,说明有漏电现象,应关机检查线路是否有接地或绝缘体击穿现象。故障排除后方可开机。 四、高压绝缘材料可选用4-6公分的塑料管(电工用的穿线管,或用医用的一次性注射器管代替),取30公分长一端削成斜尖,另一端用锯条拉1-2厘米深的缝隙,架高压线用。 五、放线:用4分塑料管插入地下,地上高度调适当。将细铁丝固定在塑料管上即可。 六、收线:先关机,后在15米线以外放电(用地线和高压短路),放电后方可收线。 七、拾兔、鼠时应关机切断电源(用绝缘棒将兔、鼠挑离铁丝)。 八、有畜禽地区应专人看守,严禁畜禽等闯入布线区,防止造成不应有的损失。 注意事项: 1、参考猎物身体高度,网线不可架得太高或太低。打兔在25-35厘米,打狗在50厘米。

遥测终端机使用说明书

DATA-6301 遥测终端机 使用说明书 唐山平升电子技术开发有限公司

目录 第一章产品简介 (2) 1.1概述 (2) 1.2产品特点 (2) 1.3产品功能 (2) 1.4技术参数 (2) 1.5产品外型 (3) 1.6产品出厂配置 (3) 1.7产品内部结构 (3) 1.7.1内部结构图 (3) 1.7.2内部结构说明 (4) 1.8接口说明 (5) 1.8.1外部设备接线端子说明 (5) 1.8.2指示灯说明 (5) 第二章设参软件使用说明 (6) 2.1设参软件的安装环境 (6) 2.2设参软件的安装 (6) 2.3 设参软件操作界面使用说明 (9) 2.4 基本参数(常用参数)设置 (10) 第三章与流量计、变送器的连接及相应的参数设置 (12) 3.1与模拟量输出的变送器接线及参数设置 (12) 3.1.1与模拟量输出的变送器接线 (12) 3.1.2参数设置 (13) 3.2与串口流量仪表接线及参数设置 (14) 3.2.1与串口流量仪表接线 (15) 3.2.2参数配设置 (15) 3.3与脉冲表接线及参数设置 (17) 3.3.1与脉冲表的接线 (17) 3.3.2脉冲表参数设置(以三脉冲表为例) (20) 3.4采集开关量信号时与终端的接线及参数设置 (21) 3.4.1接线 (21) 3.4.2参数设置 (22) 3.5开关量输出 (22) 3.5.1功能 (22) 3.5.2 接线 (22) 3.5.3 配置参数 (23)

4.1 远程升级 (23) 4.1.1概述 (23) 4.1.2 通过“程序下载软件”远程升级 (23) 4.2 远程读参、设参 (26) 4.2.1概述 (27) 4.2.2软件设置 (27) 4.2.3远程读参 (28) 4.2.4远程设参 (29) 第五章故障分析与排除 (31) 附录:怎样选择太阳能电源 (32)

水文自动测报系统设备遥测终端机

水文自动测报系统设备遥测终端机 ---产品概述--- 水文自动测报系统设备遥测终端机是一款低功耗、多功能、适用于恶劣安装环境的综合型遥测设备。 水文自动测报系统设备遥测终端机针对水文遥测点多分布在野外、无电源的特点而专门设计,可广泛用于水位、水质、流量、流速、降雨(雪)量、蒸发量、泥沙、墒情等遥测项目。---产品外观--- ---产品特点--- 1、行业认证:通过水利部“水文监测数据传输规约(SL651-2014)、水文遥测终端机(SLT180-1996)”等行业标准检测;获得国家水文仪器工业品生产许可证。 2、超低功耗:核心设备选用GPRS低功耗测控终端,平均工作电流仅10mA,大大降低太阳能供电设备成本和施工难度。 3、兼容性强:兼容各种类型的水位、水质、流量、降雨等计量仪表或传感器。 4、性能稳定:采用防雷、防雨、防潮、输入信号隔离等多项措施,确保设备安全、可靠。 5、维护方便:可远程设置工作参数、远程升级程序。 6、接入灵活:可接入我公司配套的水文监测系统软件平台,也可接入组态软件或用户自行开发的软件系统。 ---产品功能--- ◆配置多路采集接口,可同步采集水位、水质、降雨、流速等多项水文参数。 ◆支持GPRS、短消息、北斗卫星等多种通讯方式;可同时将遥测数据上报至多个中心。 ◆可设定各项遥测参数的上、下限报警值,数据越限自动报警。 ◆内置大容量存储器,可存储不少于1年的历史数据。 ◆支持就地/远程设定工作参数,支持就地/远程升级设备程序。

◆可输出开关量控制信号,实现设备的远程控制。 ◆可定时为变送器供电。 ◆可接入工业照相机,实现远程拍照。 ◆铁制/不锈钢防护外箱可选。 ---工作原理示意图--- ---现场安装图片---

RTU使用说明

QEET.YDJ-1型遥测终端机 简易使用说明书 一.开机或者重启TRU 插拔上图红色圈圈所示部位的插头进行开关机RTU。 二.发送短信设置流量和水质 例如设置流量为9.0m3/s,水质为优秀,最后面的1表示RTU成功收到短信时需要回复短消息。当为0或者其他数据时则RTU不需要回复。而发送短信格式如下,(中间是空格) 例1:@*data 90 优秀 1 设置流量为12.7m3/s,水质为良好,需要RTU收到消息进行确认回复。 例2:@*data 127 优秀 1 设置流量为123.4m3/s,水质为良好,不需要RTU进行回复。

例3:@*data 123.4 优秀0 注:共有三个数据,分别代表流量、水质和是否回复。每个数据都用空格隔开。三.插拔手机上网卡 如图所示将手机卡的缺口部分朝向右上方,找到RTU的卡槽部分插入即可,听到一声咔嚓表明正确插入。取出手机卡只需在卡槽位置摁一下即可弹出。注:手机卡的插拔需要在RTU关机的情况下进行。 4,LCD大屏开关 由于RTU(遥测终端机)的相关功能已设置好,无需通过按键进行相应的设置,因此只需上电启动RTU即可。当停电时,RTU里面有备用蓄电池,可以维持两周持续供电。但此时外部显示屏没有接上220V交流电,将无法正常显示。供电恢复后即可正常显示。II这种字体,有可能显示不出来,最好用汉字的 比如:一类且只能是两个汉字 SIM:15994****** 是的,90为流量,优秀是水质,如果需要更改水质,就把优秀改为:一类;或其它二个汉字格式为@*data 30 二类 1 小宋 2013-7-15 14:43:51 24*24字体(目前)支持:一行12字,5行。

金水燕禹YCZ-2A-101型遥测终端机产物说明书

YCZ-2A-101型遥测终端机YCZ-2A-101 Telemeter 用户手册 Handbook 北京金水燕禹科技有限公司

目录 第一章设备概述 (1) 1.1 终端机原理框图 (1) 1.2 终端机实物图 (2) 1.2.1 外观图 (2) 1.2.2 内部图 (3) 第二章主要功能 (4) 2.1 设备功能 (4) 2.1.1 可测量的参数 (4) 2.1.2 可连接的传感器 (4) 2.1.3 可选择的通信方式 (4) 2.2 软件功能 (5) 2.2.1 按时段正点发报 (5) 2.2.2 雨量加报 (5) 2.2.3 水位加报 (5) 2.2.4 固态数据的读取 (5) 2.2.5 修改系统参数 (6) 2.2.6 系统时钟同步 (6) 2.2.7 遥测数据和固态存储数据互为备份 (6) 2.3 技术参数 (6) 第三章终端机电路板 (9) 3.1 主板实物图 (9) 3.2 接口板实物图 (10) 第四章终端机跳线及接口 (11) 4.1 主板接口定义 (11) 4.2 主板跳线定义 (11) 4.3 接口板接口定义 (11)

4.4 外部接口 (12) 4.4.1 接口实物图 (12) 4.4.2 接口说明 (12) 4.5 键盘定义 (13) 第五章操作说明 (15) 5.1 设备加电 (15) 5.2 键盘功能及操作说明 (15) 5.2.1 “MAIN”键 (15) 5.2.2 “MDI”---人工置数键 (22) 5.2.3 “F1”---测试键 (23) 5.2.4 “F2”---显示气象参数按键 (23) 第六章安装步骤及注意事项 (24) 6.1 安装步骤 (24) 6.2 注意事项 (25) 第七章故障判断及排除 (26) 7.1 故障判断 (26) 7.2 故障排除 (27) 第八章外接设备接线定义 (28) 8.1 电源接口定义 (28) 8.2 终端机与雨量计接线定义 (28) 8.3 终端机与浮子水位计接线定义 (29) 8.4 主板电源与外部电源接线定义 (30) 8.5 接口板与外部接线定义 (31) 第九章外型尺寸图 (32) 9.1 终端机主箱体尺寸图 (33) 9.2 终端机背挂板尺寸图 (33) 9.3 终端机背挂板实物图 (34)

K37环保数据采集器使用说明书

K37环保数据采集器 使用说明书 博控自动化技术有限公司2010年2月

前言 感谢您购买本公司的产品!感谢您对环保事业做出的贡献! 本手册是关于设备的功能、设置、安装、接线方法、操作方法、故障时的处理方法等的说明书。在操作之前请仔细阅读本手册,正确使用。 请将本手册妥善保存,以便随时翻阅和操作时参考。 注意事项 本手册容如因功能升级而有修改时,恕不另行通知。 如果您在使用过程中对我们的产品或者服务有任何建议或意见,请与我们联系。 说明书版本 2010年2月,版本号:1.2。

请安全使用本设备 为了您能安全使用本设备,操作时请务必遵守下述安全注意事项。如果不按照本手册的说明操作,有导致设备不能正常使用的可能,甚至有导致损坏设备的危险,如因此导致设备故障,我公司不承担责任。 警告 ●只有受过培训的专职人员才能进行设备安装调试和操作。 ●接通电源之前请确认设备的电源电压是否与供电电压一致。 ●电源需要有接地端。 ●必须在设备断电的情况下进行接线。 ●必须在设备断电的情况下插拔SIM卡。 ●未经过培训的人员,不得打开设备外壳。

第一章.概述 (6) 1-1.产品的通信方式说明 (6) 1-2.产品的数据采集原理 (7) 1-3.产品特点 (8) 第二章. 产品技术参数 (10) 2-1.外形图 (10) 2-2.技术参数 (11) 2-3.使用条件 (12) 第三章.安装与维护 (13) 3-1.接线前的准备 (13) 3-2.接线说明 (14) 3-3.跳线说明 (15) 3-4.安装注意事项 (16) 3-5.设备的维护与保养 (17) 3-6.设备的保修 (17) 3-7.设备安装尺寸 (18) 第四章.显示和键盘操作 (19) 4-1.主菜单 (19) 4-2.采集量显示 (20) 4-3.显示符号说明 (22) 4-4.LED指示灯说明 (23) 4-5.键盘 (24) 4-6.系统设置 (27)

数据采集软件必备使用手册

数据采集软件使用手册 第一章操作说明 一、采集软件的特点 (一)简便性 数据采集软件是一套免安装的应用软件,在使用该软件的时候可以直接在光盘上运行,为我们的使用提供了很大方便。同时,由于该软件不需要安装,因此不会对企业的计算机造成任何的影响。 (二)智能化 无需用户提供企业所用财务软件的版本、应用数据库类型,能实现自动搜索财务软件类型、财务软件应用数据库、自动破解数据库密码(仅限服务器端)、自动搜索财务软件帐套。 附表:在服务器端或客户端及非财务软件计算机上采集的区别 (三)通用性 提供高级采集工具,通过数据库连接的建立,实现万能采集。(仅限Windows系列操作系统) (四)安全性 数据采集软件仅用于将企业的涉税电子数据转换成标准的电子文档,供“涉税鉴证软件”使用。其采集的文档经过加密计算的处理,其他任何程序无法读取其数据,为企业信息的安全提供了保障。

二、代替符号的说明 为了使本说明书更加简洁、明了,我们在编写本书的过程中使用了一些简单的符号代替部分图形和文字描述: 第二章采集软件的操作 一、采集软件运行与退出 (一)采集软件的运行

将涉税鉴证业务软件光盘放入到企业的装有财务软件的计算机中,双击桌面上的〖我的电脑〗,选择光盘上的〖数据转换系统〗下的“数据采集软件”并双击打开,这时系统将自动运行数据采集软件,运行的界面如下图所示: 数据采集软件根据企业所使用的财务软件的性质大致分为三大类:〖国内软件〗、〖地方软件〗、〖国外软件〗和〖其它软件〗。 〖国内软件〗按软件的种类分成九小类;〖其它软件〗涵盖了铁路通信、电力等行业软件;〖国外软件〗和〖地方软件〗则根据我们所接触到的加以补充。在使用的过程中,我们可根据企业实际采用的财务软件种类和版本加以区别选择。 (二)采集软件的退出 在上面显示的运行主界面中,单击〖退出〗,即可退出数据采集软件。 二、采集软件的示范说明 (一)金蝶软件 金蝶软件为深圳金蝶软件科技有限公司产品,目前主要分金蝶2000财务软件、k3企业管理软件及KIS三个系列。金蝶2000主要包括总帐报表版、标准版、工业版、商业版和行政事业版,采用Access数据库,其操作方式基本相同;K3主要包括工业版和商业版,采用SQL Server数据库;KIS系列中的标准版、迷你版采用Access数据库(数据转换操作同金蝶2000系列),KIS专业版采用SQL Server数据库(数据转换操作同金蝶2000系列)。以下分别针对有代表性的K3系列及2000系列介绍数据转换操作:

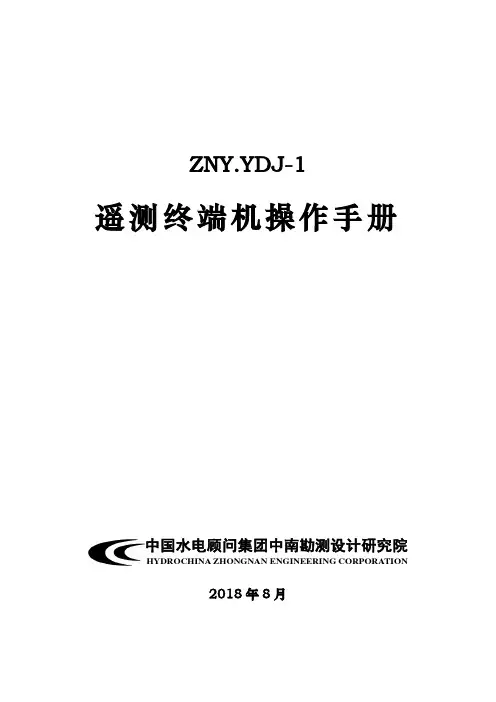

ZNY.YDJ-1遥测终端使用手册

ZNY.YDJ-1 遥测终端机操作手册 中国水电顾问集团中南勘测设计研究院 HYDROCHINA ZHONGNAN ENGINEERING CORPORATION 2018年8月

免责说明:产品外形、技术参数、功能、价格等请以实际产品及该产品说明书、铭牌为准,如因技术更新产生变更,恕不另行通知!

目录 1 前言 (1) 1.1适用型号 (1) 1.2版本说明 (1) 1.3版权声明 (1) 1.4注意事项 (1) 2 产品概述 (2) 2.1产品简介 (2) 2.2产品特性 (2) 2.3产品实物图 (3) 2.4技术参数 (4) 2.5典型应用 (6) 3 硬件描述 (7) 3.1核心模块面板说明 (7) 3.2核心模块接口描述 (7) 3.3核心模块PCB板说明 (8) 3.4核心模块PCB板接口描述 (9) 4 设备安装调试 (10) 4.1安装注意事项 (10) 4.2硬件安装 (11) 4.2.1 遥测站硬件连接 (11) 4.2.2 遥测终端机硬件接口说明 (12) 4.2.3 按键定义 (14) 4.2.4 LED指示灯 (14) 4.3参数设置与调试使用 (15) 4.3.1 RTU参数设置与调试 (15) 4.3.2 打开唤醒RTU (15) 4.3.3 参数设置 (17) 4.3.4 日期时间设置 (19) 4.3.5 测试 (21)

4.3.6 设置通信网络与目的地地址 (23) 4.3.7 选择RTU供电电压模式 (25) 4.3.8 设置水情站码 (25) 4.3.9 雨量清零 (26) 5 运行提示信息说明 (27) 5.11MIN正常报送信息 (27) 5.2增量/平安/整点报送信息 (27) 5.3固态存贮、U盘写数信息 (28) 5.4GPRS数据发送信息 (28) 6 维护保养 (31) 6.1日常维护 (31) 6.2设备巡检 (33) 6.2.1 巡检前的准备 (33) 6.2.2 巡检 (34) 6.3常见故障及处理方法 (35)

水联网智能遥测终端机说明书

水联网智能遥测终端机使用说明书(ZJ.YDJ-01型)

目录 一、设备概述 (3) 二、设备功能 (4) 三、设备安装 (5) 三、液晶面板使用 (7) 四、本地配置软件使用 (9) 五、常见故障及排除方法 (12) 六、装箱清单 (13) 1

一、设备概述 ZJ.YDJ-01型水联网智能遥测终端是一款基于无线移动网络开发的自报、应答兼容式智能遥测终端。可连接多种接口的外部传感器,实现对水雨情信息、水资源信息、图像信息以及设备状态信息的在线监测。数据信息可通过GPRS网络发送到远程服务器并及时发布到互联网,授权用户可通过电脑、手机进行远程查询配置。 为保证数据信息的可靠性,终端机可实现三中心数据同步传输,并采用了大容量SD卡作为本地存储,可保存50年以上的数据信息和1个星期以上的图像信息。设备采用低功耗设计方案,可用太阳能电池板和蓄电池进行供电,方便在偏远山区安装使用。 1

二、设备功能 1、水位、雨量数据在线监测功能:可连接翻斗式雨量计、浮子式水位计等外部传感器对降雨、水位信息进行定时采样,采样间隔从1-60分钟可设。 2、增量加报功能:当雨量或水位监测数据在单位时间内变化超过规定值时,可主动进行加报。 3、远程召测功能:用户可通过远程监控界面,随时对数据信息进行远程召测。 4、远程配置功能:用户可通过远程监控界面对设备进行远程配置。 5、本地配置功能:用户可通过液晶面板或串口对设备进行本地配置。 6、本地读数功能:通过设备液晶面板可读出水位、雨量和设备配置信息。 7、自动校时功能:设备联网后可自动进行时间校准。 8、多中心数据功能:数据信息可同时上传到三个数据中心,供不同用户访问,同时支持APN虚拟专网业务。 1

通用数据采集管理系统(设计说明书)

软件设计说明书 版本:1.0

目录 1.引言 (3) 1.1 目的 (3) 1.2 背景 (3) 2.总体设计 (3) 2.1 软件描述 (3) 2.2 设计方法 (3) 2.3 软件结构 (3) 2.4 模块设计说明 (5) 2.4.1 设备信息管理 (5) 2.4.2 基站信息管理 (6) 2.4.3sim卡信息管理 (7) 2.4.4 恒温箱信息管理 (8) 2.5 流程图 (8) 2.5.1 数据录入流程: (8) 2.5.2 数据采集流程 (9)

1.引言 1.1 目的 编写此需求分析报告,实现公司自主研发的各个设备的数据采集进行同一管理。重点是要实现各个设备不同条件的查询功能。后台管理人员可以输入需要管理的设备信息,对设备的各项数据信息进行管理。 1.2 背景 项目名称:通用数据采集系统。 研发单位:北京创和世纪通讯技术有限公司技术部 2.总体设计 2.1 软件描述 通用数据采集系统可以实现设备、基站、sim卡、恒温箱信息的管理已经对各个模块进行实时查询,并通过报表系统形成响应的报表数据。各个模块都有信息的录入、修改、查询等功能。采用C/S的软件体系结构,服务器采用Windows2003,mysql.客户端采用Windows XP,浏览器采用IE6.0以上。 2.2 设计方法 本软件采用传统的软件开发生命周期的方法,采用自定向下,逐步求精的结构化的软件设计方法 2.3 软件结构 1.总体结构:

2.设备信息管理模块: 3.基站信息管理模块: 4.sim

5.恒温箱信息管理模块: 2.4 模块设计说明 2.4.1 设备信息管理 一.设备类别信息 1.模块描述: 管理系统中涉及到的设备的类别。 2.实现功能: 对设备的类别进行添加、修改、查询功能。 3.输入、输出: 二.设备总表信息 1.模块描述: 管理系统中所有的设备。 2.实现功能: 对设备进行修改、查询功能。设备的添加是从数据库直接添加,不能随便添加。 3.输入、输出:

水电站:水情测报系统运行规程

Q/NDJ 20009-2013 水情自动测报系统运行规程 目录 前言 1范围 (1) 2规范性引用文件 (1) 3术语和定义 (1) 4水情测报系统的概述 (1) 5运行要求 (2) 6运行安全 (2) 7运行监视和检查 (3) 8运行维护 (4) 附表:水情自动测报系统站点一览表 (6) 附图:水情自动测报系统站网分布图 (6)

Q/NDJ 20009-2015 前言 本标准由****************部提出、归口并负责解释 本标准起草单位:**************** 本标准编写人: 本标准校核人: 本标准审查人: 本标准审核人: 本标准批准人: 本标准2015年03月01日发布。

水情自动测报系统运行规程 1 范围 水库调度自动化系统是确保大坝安全运行,优化水库调度,提高发电运行管理水平的重要手段。为使自动化系统安全、稳定、可靠地运行,特制定本规程。 本标准适用于鱼米滩水电站。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。 GB 17621-1998 大中型水电站水库调度规范; GBJ 50138-2010 水位观测标准; GB/T 11830-1989 水文测报装置遥测水位计; GB/T 11831-2002 水文测报装置遥测雨量计; GB/T 11832-2002 翻斗式雨量计; DL/T1014-2006 水情自动测报系统运行维护规程; DL/T1085-2008 水情自动测报系统技术条件。 3术语和定义 下列术语和定义适用于本文件 3.1 雨量计 能自动连续记录降雨量的仪器。 3.2 水位计 自动测定并记录水库水位的仪器。 3.3 中继站 中继站就是一部负责接收并转发无线电信号的电台。 3.4 中心站 定时接收各测站自报或定时自报数据,并对数据进行合理性检查、插补、纠错、转换和入库。4水情测报系统概述 4.1 鱼米滩水情自动测报系统测报范围为~鱼米滩区间,测报面积km2,共布设各类遥测站个( 个水文站、个水位雨量站、个水位站、个雨量站),其中水文站分别为、、;水位雨量站为鱼米滩坝上站;水位站为鱼米滩坝下站;雨量

数据采集系统用户手册

社会保险基本信息数据采集系统 (离休人员) 用户手册 首都信息发展股份有限公司 二零零三年三月

目录前言2 第一章系统安装与基本操作注意事项3一.安装环境3 二.安装步骤3 三.基本操作注意事项3 第二章系统操作说明4 一.单位信息4 增加单位4 单位信息查询编辑6 查询单位信息7 修改社保登记证号8 修改单位信息8 选择打印单位报表9 全部打印单位报表9 删除单位9 二、人员信息9 人员增加10 人员查询编辑12 查询人员信息13 修改人员信息13 选择打印个人报表14 全部打印个人报表14 删除人员信息14 三.报表打印15 打印单位报表15 打印个人报表16 五.数据转换17 导入数据19 导出数据19 生成软盘文件19 查看日志19 六.用户管理20 增加用户20 修改用户信息21 删除用户21 七.退出数据采集系统21

前言 北京市社会保险基本信息数据采集系统(简称数据采集系统)是根据北京市社会保险基金管理中心颁发的《参加社会保险单位与个人基本信息采集数据项填写说明》而开发完成。 本系统所面向的主要参保人群是离休人员和在乡二等乙级伤残军人,提供了单位信息和个人信息的录入、查询、修改、删除,报表打印,数据导入/导出以及用户权限管理等功能,满足了社会保险基本信息采集的业务需要。 本手册特为方便、规范用户使用“数据采集系统”编制而成。

第一章系统安装与基本操作注意事项一.安装环境 计算机内存: 128M 操作系统:中文WIN98 /WIN2000/ WIN NT/ WIN XP 二.安装步骤 1.运行光盘中的setup安装程序,一路点击下一步按钮,最后点击完成按 钮,重新启动计算机,安装完成。 2.点击桌面上的离休统筹数据采集系统图标,运行数据采集软件。 3.录入用户名和密码,默认的密码是 1 ;点击“登录”按钮,进入数据 采集系统。 三.基本操作注意事项 1.单位信息和人员信息的录入包括必录项和选填项两部分,所有标题文字为 蓝色的项目是必录项,绿色的项目是关联时的必录项,黑色的为选填项。 2.所有日期应按YYYY-MM-DD格式填写,将光标停留在日期项上,系统显示 提示信息。 3.填写表单时既可用鼠标操作,又可使用键盘进行操作。回车键ENTER:下 一项;上/下箭头↑↓:在列表框中选择上一条或下一条记录。Shift键+上/下箭头↑↓:以整块的方式选择信息条。Ctrl键+ 鼠标左键:以跳跃的方式选择信息条。 4.单位信息和人员信息录入或更改后,可以使用快捷键F1进行快速保存。

相关主题
文本预览
相关文档 最新文档
