双法兰液位计量程及迁 移量计算和日常维护 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】

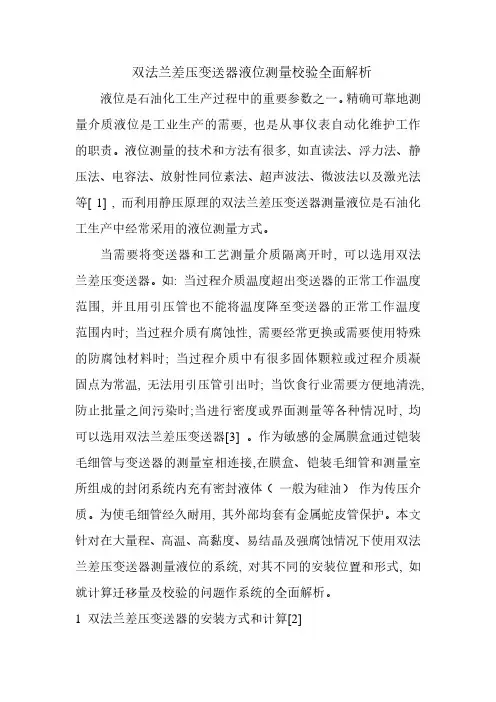

双法兰液位计量程及迁移量的计算 1）双法兰液位计安装在密闭容器低端法兰水平线以下,变送器安装在密闭容器低端法兰水平线以下, 如图所示。 介ρ 为介质密度，0ρ 为硅油密度 量程：0gH P 介ρ=? 迁移量：010H P g P +=+ρ 020P gH P +=-ρ 0gH P P P ρ-=-=-+
2）双法兰液位计安装在密闭容器法兰水平线中间,变送器安装在密闭容器高低端法兰水平线中间,如图所示。 介ρ 为介质密度，0ρ 为硅油密度 量程：0gH P 介ρ=? 迁移量：010H P g P +-=+ ρ 020P gH P +=-ρ 0gH P P P ρ-=-=-+
3）双法兰差压变送器安装在密闭容器高端法兰水平线以上,如图。 介ρ 为介质密度，0ρ 为硅油密度 量程：0gH P 介ρ=? 迁移量：010H P g P +-=+ ρ 020P gH P +-=-ρ 从上面的计算中可以得出，不管变送器安装在什么位置，其量程和零点迁移量是一样的。 实际安装中推荐第一重安装方法，其他两种易使硅油倒灌造成膜盒鼓包，损坏变送器。
双法兰液位计故障日常维修 变送器的法兰直接与容器上的法兰连接经毛细管与变送器的测量室相连通，在膜盒、毛细管和测量室所组成的封闭系统内充有硅油，作为传压介质，起到变送器与被测介质隔离的作用。变送器本身的工作原理与一般差压变送器完全相同。 接到工艺电话，询问故障现象，掌握第一手材料，戴安全帽劳保着装并开具合格的作业票然后到现场作业。

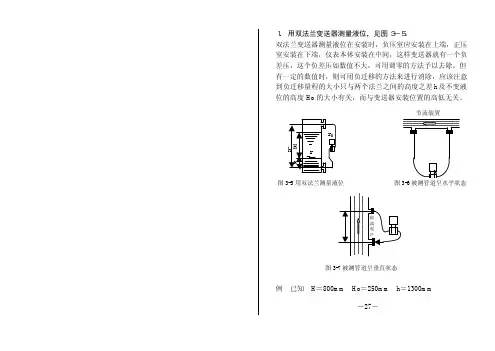

如何正确使用双法兰液位变送器 当用差压式液位计来测觉液位时，若被测容器是敞口的，气相压力为大气压，则差压计的负压室通大气就可以了，这时也可以用压力计来直接测液位的高低。若容器是受压的，则衙将差压计的负压室与容器的气相相连接。以平衡气相压力 pa的静压作用。 测量液位时一般情况况下我们要选择一个参考点来计量初始零液位．这时我们就涉及到零点迁移的问题。 应用差压变送器测量液面时，如果差压变送器正、负压室与容器的取压点处在同一水平面上就不需要迁移。而在实际应用中，出于对设备安装位置和便于维护等方面的考虑．测压仪表不一定
都能与取压点在同一水平面上：又如被测介质是强腐蚀性或重粘度的液体，不能直接把介质引入测 压仪表，必须安装隔离罐．用隔离液来传递压力信号，以防测压仪表被腐蚀，这时就要考虑介质和 隔离液的液柱对测压仪表读数的影响。差压变送器测量液位安装方式主要有三种，为了能够正确指 示液位的商度，差压变送器必须做一些技术处理－即迁移。迁移分无迁移，负迁移和正迁移。 无迁移 将差压变送器的正负压室与容器的取压点安装在同一水平面上。 负迁移 为了防止密闭容器内的液体或气体进入差压变送器的取压室，造成引压管线的堵塞或腐蚀，在 差压变送器的正、负压室与取压点之间分别装有隔离液绕，并充以隔离液。为了使仪表输出和实际 液面相对应，就必须把负压室引压管线这段液柱产生的静压力消除掉，要想消除这个静压力，就 要调校差压变送器，也就是对差压变送器进行负迁移，这个静压力叫做迁移量。 调校差压变送器时，负压室接输入信号，正压室通大气。假设仪表的程为30Kpa 迁移量 P ,gH=30kPa, 调校时，负压室加压30kPa, iJ1, 整差压变送器零点旋钮使其输出为4mA；之后，负压室不加压，调整差压变送器鱼程旋钮，直至输出为20mA, 中间三点按等刻度校验。当液面由空 液面升至满液面时，变送器差压由 6 P=- 30kPa 变化至u P=Ok Pa, 输出电流值由 4mA 变为 20mA。 正迁移 在实际测虽中，变送器的安装位览往往与瑕低液位不在同一水平面上，如图 所示。容器为敞口容器，差压变送器的位置比最低液位低 h 距离， t; P=P
