一、术语

圆锥动力触探:用标准质量的重锤,以一定高度的自由落距,将标准规格的圆锥型探头贯入土中,根据打入土中一定距离所需的锤击数,判定土的物理力学特性的一种原位试验方法。圆锥动力触探也称动力触探,其类型分为轻型、重型、超重型三种。

标准贯入试验:用质量为63.5kg的穿心锤,以76cm落距,将标准规格的贯入器,自钻孔底部预打15cm,记录在打入30cm的锤击数,判定土的物理力学特性的一种原位试验方法。

原位测试:在岩土体所处的位置,基本保持岩土原来的结构、湿度和应力状态,对岩土体进行的测试。

二、试验目的和适用范围

圆锥动力触探试验可用于推定天然地基的地基承载力,鉴别其岩土性状;推定处理土地基的地基承载力,评价其地基处理效果;检验复合地基增强体的桩体成桩质量;评价强夯置换墩着底情况;鉴别混凝土灌注桩桩底持力层岩土性状。

标准贯入试验可用于以下地基检测:①推定砂土、粉土、粘性土、花岗岩残积土等天然地基的基地承载力,鉴别其岩土性状;②推定非碎石土换填地基、强夯地基、预压地基、不加填料振冲加密处理地基、注浆处理地基等处理土地基的地基承载力,评价地基处理效果;③评价复合地基增强体的施工质量。

不同类型的动力触探的适用范围不同,详见表1:

表1 动力触探与标准贯入试验的设备规格与适用范围

三、试验设备

圆锥动力触探试验与标准贯入试验的设备以地质钻机配套的圆锥动力触探与标准贯入试验设备为主,其中轻型圆锥动力触探试验的设备可独立使用,其余需与钻机配套使用。设备规格见表1。

四、原理

动力触探试验(英文缩写DPT)是利用一定的锤击动能,将一定规格的探头打入土中,根据每打入土中一定深度的锤击数(或以能量表示)来判定土的性质,并对土进行粗略的力学分层、对处理土地基进行评价的一种原位测试方法。

五、执行标准

广东省标准《建筑地基基础检测规范》DBJ15-60-2008;

国家标准《建筑地基基础设计规范》GB50021-2001。

六、操作步骤

1、采用自动落锤装置;

2、保持探杆垂直,连续锤击贯入,锤击速率为每分钟15~30击;

3、每贯入1m,宜将探杆转动一圈半;当贯入深度超过10m,每贯入20cm宜转动探杆一次;

4、对轻型动力触探当N10>100或贯入15cm锤击数超过50时,可停止试验;对重型动力触探当连续三次N63.5>50时,可停止试验或改用超重型动力触探。

5、每个检测孔的标准贯入试验次数不应少于3次,同一检测孔的标准贯入试验点间距宜为等间距,深度间距宜为1~1.5m。

七、测试数据分析与判定

1、标准贯入试验击数的修正:当用于判别砂土、粉土液化和用于鉴别土的岩土性状时可不修正,用实测击数N';当用于确定地基承载力特征值时需进行杆长修正,用修正击数N。

2、动力触探试验击数的修正:当用于推定地基承载力特征值或评价地基土密实度时,需根据《建筑地基基础检测规范》DBJ15-60-2008附录C进行修正,修正系数见表C.0.1和表C.0.2。

3、根据标准贯入试验击数或动力触探试验击数确定土的状态和承载力可查看《建筑地基基础检测规范》DBJ15-60-2008第四章表4.4.5-1、表4.4.5-2、表4.4.5-3、表4.4.5-

4、表4.4.6-1、表4.4.6-2、表4.4.6-3、表4.4.6-4,第五章表5.4.7、表5.4.8、表5.4.9-1、表5.4.9-2、表5.4.9-3、表5.4.9-4、表5.4.9-

5、表5.4.9-6。

4、检测报告的内容:

(1)工程概况,内容包括委托方名称、工程名称、工程地点,建设、勘察、设计、监理、施工单位名称,基础类型、设计要求、检测目的、依据、检测数量、检测日期;

(2)主要岩土工程勘察资料;

(3)主要仪器设备;

(4)试验方法;

(5)标准贯入试验击数或动力触探试验击数与深度关系曲线图表;

(6)同一岩土层或同一深度范围的击数标准值;

(7)对地基(土)检测时,提供地基(土)的承载力特征值和密实度(指砂土、粉土);

(8)检测结论。

标准贯入试验规程(第二稿).

水电水利工程动力触探与标准贯入试验规程 (讨论稿) 二○一○年十一月

1 范围 本标准规定了水电水利工程地质勘察中的动力触探试验、标准贯入试验的工作内容、试验方法和技术要求。 本标准适用于水电水利工程地质勘探中钻内测定覆盖层工程性质的动力触探试验、标准贯入试验,以及对基础处理施工质量的控制和检验。其它行业的同类工作可参照执行。

2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件,其最新版本适用于本标准。 GB12746-2007 工试验仪器贯入仪 GB/T15406—94 土工仪器的基本参数及通用技术条件第二篇:原位测试仪器 DL/T5013 水电水利工程钻探规程 DL/T5125 水电水利岩土工程施工及岩体测试造孔规程 DL/T5355—2006 水电水利工程土工试验规程

3 总则 3.0.1 为规范水电水利工程动力触探试验、标准贯入试验方法,提高试验成果质量,正确反映水电水利工程场地岩土的工程地质特性参数,制定本标准。 3.0.2 动力触探试验、标准贯入试验应与钻探配合进行。 3.0.3 配合试验用的钻孔,除应符合试验的专门要求外,还应符合DL/T5013 、DL/T5125的要求。 3.0.4 钻孔动力触探试验、标准贯入试验对象应具有代表性。试验内容、试验布置、试验条件应符合水电水利工程勘测、设计、施工以及质量控制、检验的基本要求和特性。 3.0.5 试验成果分析时,应注意仪器设备、试验方法、试验条件、土层分布等对试验的影响。当需要估算土的工程特性参数和对工程问题作出评价时,应与室内和现场土工试验成果对比,并结合地层条件和地区经验综合考虑。 3.0.6 动力触探试验、标准贯入试验除应执行本规程外,尚应符合国家和本行业现行的有关标准、规范的规定。

岩土工程勘察原位测试标准贯入试验、静力触探试验、动力触探试验操作规程及试验要点.doc

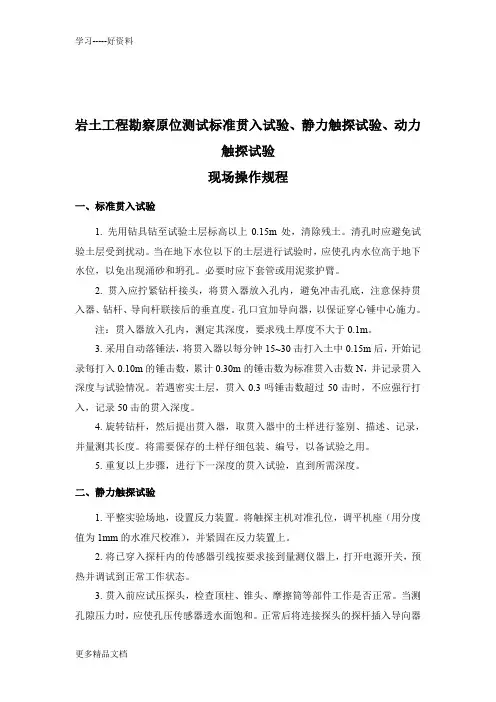

岩土工程勘察原位测试 标准贯入试验、静力触探试验、动力触探试验 现场操作规程 一、标准贯入试验 1. 先用钻具钻至试验土层标高以上0.15m处,清除残土。清孔时应避免试验土层受到扰动。当在地下水位以下的土层进行试验时,应使孔内水位高于地下水位,以免出现涌砂和坍孔。必要时应下套管或用泥浆护臂。 2. 贯入应拧紧钻杆接头,将贯入器放入孔内,避免冲击孔底,注意保持贯入器、钻杆、导向杆联接后的垂直度。孔口宜加导向器,以保证穿心锤中心施力。 注:贯入器放入孔内,测定其深度,要求残土厚度不大于0.1m。 3.采用自动落锤法,将贯入器以每分钟15~30击打入土中0.15m后,开始记录每打入0.10m的锤击数,累计0.30m的锤击数为标准贯入击数N,并记录贯入深度与试验情况。若遇密实土层,贯入0.3吗锤击数超过50击时,不应强行打入,记录50击的贯入深度。 4.旋转钻杆,然后提出贯入器,取贯入器中的土样进行鉴别、描述、记录,并量测其长度。将需要保存的土样仔细包装、编号,以备试验之用。 5.重复以上步骤,进行下一深度的贯入试验,直到所需深度。 二、静力触探试验 1.平整实验场地,设置反力装置。将触探主机对准孔位,调平机座(用分度值为1mm的水准尺校准),并紧固在反力装置上。 2.将已穿入探杆内的传感器引线按要求接到量测仪器上,打开电源开关,预热并调试到正常工作状态。 3.贯入前应试压探头,检查顶柱、锥头、摩擦筒等部件工作是否正常。当测孔隙压力时,应使孔压传感器透水面饱和。正常后将连接探头的探杆插入导向器内,调整垂直并紧固导向装置,必须保证探头垂直贯入土中。启动动力设备并调整到正常工作状态。 4.采用自动记录仪时,应安装深度转换装置,并检查卷纸机构运转是否正常;

标准贯入试验

标准贯入试验 一、原理:试验是采用质量为63.5kg的穿心锤,以76cm 的落距,将一定规格的标准贯入器先打入土中15cm,然后开始记录锤击数目,将标准贯入器再打入土中30cm,用此30cm的锤击数作为标准贯入试验的指标。 二、试验方法:1、用钻机先钻到需要进行标准贯入试验的土层,清孔后,换用标准贯入器,并量得深度尺寸。2、将贯入器垂直打入试验土层中,先打入15cm,不计击数,继续贯入土中30cm,记录其锤击数,此数即为标准贯入击数N。若遇比较密实的砂层,贯入不足30cm的锤击数已超过50击时,应终止试验,并记录实际贯入深度△S和累计锤击数n,按下式换算成贯入30cm的锤击数N: N=30n/△S n----所选取的任意贯入量的锤击数(击) △S------对应锤击数n的贯入量(cm) 3、提出贯入器,将贯入器中土样取出,进行鉴别描述、记录,然后换以钻探工具继续钻进,到下一需要进行试验的深度,再重复上述操作,一般可每隔1.0-2.0m进行了一次试验。 4、在不能保持孔壁稳定的钻孔中进行试验时,应下套管以保护孔壁,但试验深度必须在套管口75cm以下,或采用泥浆护壁。 5、由于钻杆的弹性压缩会引起能量损耗,钻杆过长时传入贯入器的动能降低,因而减少每击的贯入深

度,亦即提高了锤击数,所以需要根据杆长对锤击数进行修正:N=aNo No------实际记录的锤击数 a------修正系数,按3-13选用 N-----修正后的锤击数3-13 6、对于同一层土应进行多次试验,然后取锤击数的平均值。 三、数据整理 1、整理时应有以下资料:钻孔孔径、钻进方式、护孔方式、落锤方式、地下水位等。 2、绘制标贯击数N与深度的关系曲线,或在地质剖面图上标出试验深度处的N值。 3、结合钻探及其他原位试验,依据N值在深度上的变化,对各土层的N值进行统计,统计时要剔除个别异常值。 四、试验结果应用 1、根据N估计砂土的密实度见表3-14 2、根据N估计天然地基的容许承载力,见3-15、3-16

标准贯入试验

(四)标准贯入试验(SPT) 标准贯入试验实质上仍属于动力触探类型之一,所不同者,其触探头不是圆锥形探头,而是标准规格的圆筒形探头(由两个半圆管合成的取土器),称之为贯入器。因此,标准贯入试验就是利用一定的锤击动能,将一定规格的对开管式贯入器打入钻孔孔底的土层中,根据打入土层中的贯入阻力,评定土层的变化和土的物理力学性质。贯入阻力用贯入器贯入土层中的30cm的锤击数N63.5表示,也称标贯击数。 标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用,在我国也于1953年开始应用.标准贯入试验结合钻孔进行,国内统一使用直径42cm的钻杆,国外也有使用直径50cm或60cm的钻杆.标准贯入试验的优点在于:操作简单,设备简单,土层的适应性广,而且通过贯入器可以采取扰动土样,对它进行直接鉴别描述和有关的室内土工试验。如对砂土做颗粒分析试验。本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。 1.标准贯入试验设备规格 标准贯入试验设备规格要符合表8-24的要求. 2.标准贯入试验的技术要求 (1)钻进方法:为保证贯入试验用的钻孔的质量,用采用回转钻进,当钻进至试验标高以上15cm外,应停止钻进。为保持孔壁稳定,必要时可用泥浆或套管护壁。如使用水冲钻进,应使用侧向水冲钻头,不能用向下水冲钻头,以使孔底土尽可能少扰动。扰动直径在63.5~150cm之间,钻进时应注意以下几点: 1)仔细清除孔底残土到试验标高; 2)在地下水位以下钻进时或遇承压含水砂层,孔内水位或泥浆面始终应高与地下水位足够的高度,以减少土的扰动。否则会产生孔底涌土,降低N值; 3)当下套管时,要防止套管下过头,套管内的土未清除。贯入器贯入套管内的土,使N值急增,不反映实际情况;

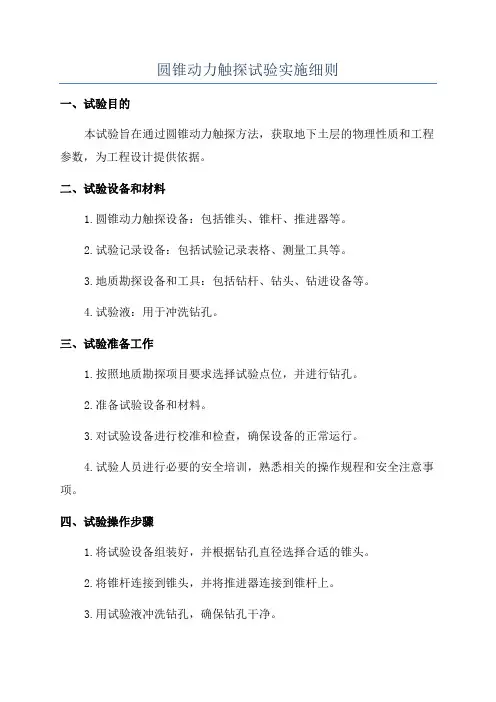

圆锥动力触探试验实施细则

圆锥动力触探试验实施细则 1、依据标准 GB50007-2011 《建筑地基基础设计规范》 GB50021-2001 《岩土工程勘察规范》 JGJ340-2015 《建筑地基检测技术规范》 2、检测目的 2.1轻型动力触探试验适用于评价黏性土、粉土、粉砂、细砂地基及其人工地基的地基土性状、地基处理效果和判定地基承载力。 2.2 重型动力触探试验适用于评价黏性土、粉土、砂土、中密以下的碎石土及其人工地基以及极软岩的地基土性状、地基处理效果和判定地基承载力;也可用于检验砂石桩和初凝状态的水泥搅拌桩、旋喷桩、灰土桩、夯实水泥土桩、注浆加固地基的成桩质量、处理效果以及评价强夯置换效果及置换墩着底情况。 2.3超重型动力触探试验适用于适用于评价密实碎石土、极软岩和软岩等地基土性状和判定地基承载力,也可用于评价强夯置换效果及置换墩着底情况。 3.检测设备及其安装 3.1圆锥动力触探试验的设备应符合表1的规定。 表1 圆锥动力触探试验设备规格

3.2重型及超重型圆锥动力触探的落锤应采用自动脱钩装置。 3.3触探杆应顺直,每节触探杆相对弯曲宜小于0.5%,丝扣完好无裂纹。当探头直径磨损大于2mm或锥尖高度磨损大于5mm时应及时更换探头。 4.现场检测 4.1圆锥动力触探试验应采用自由落锤,地面上触探杆高度不宜超 过1.5m,并应防止锤击偏心、探杆倾斜和侧向晃动。 4.2锤击贯入应连续进行,锤击速率宜为(15~30)击/min。 4.3每贯入1m,应将探杆转动一圈半;当贯入深度超过10m,每贯入 20cm宜转动探杆一次。 4.4应及时记录试验段深度和锤击数。轻型动力触探记录每贯入30cm 的锤击数,重型及超重型动力触探记录每贯入10cm的锤击数。 4.5对轻型动力触探,当贯入30cm锤击数大于100击或贯入15cm 的锤击数超过50击时,可停止试验。 4.6对重型动力触探,当连续三次锤击数大于50击时,可停止试验或 改用钻探、超重型动力触探;当遇有硬夹层时,宜穿过硬夹层后继续试验。 5.检测数据分析与判定 5.1重型及超重型动力触探锤击数应按JGJ340-2015《建筑地基检测 技术规范》附录C的规定进行修正。 5.2单孔连续圆锥动力触探试验应绘制锤击数与贯入深度关系曲线。 5.3计算单孔分层贯入指标平均值时,应剔除临界深度以内的数值 以及超前和滞后影响范围内的异常值。 5.4应根据各孔分层的贯入指标平均值,用厚度加权平均法计算场 地分层贯入指标平均值和变异系数。

标准贯入试验

(四)标准贯入试验(SPT) 标准贯入试验实质上仍属于动力触探类型之一,所不同者,其触探头不就是圆锥形探头,而就是标准规格得圆筒形探头(由两个半圆管合成得取土器),称之为贯入器。因此,标准贯入试验就就是利用一定得锤击动能,将一定规格得对开管式贯入器打入钻孔孔底得土层中,根据打入土层中得贯入阻力,评定土层得变化与土得物理力学性质。贯入阻力用贯入器贯入土层中得30cm得锤击数N63.5表示,也称标贯击数。 标准贯入试验开始与本世纪四十年代以来在国外有着广泛得应用,在我国也于1953年开始应用.标准贯入试验结合钻孔进行,国内统一使用直径42cm得钻杆,国外也有使用直径50cm或60cm得钻杆、标准贯入试验得优点在于:操作简单,设备简单,土层得适应性广,而且通过贯入器可以采取扰动土样,对它进行直接鉴别描述与有关得室内土工试验。如对砂土做颗粒分析试验。本试验特别对不易钻探取样得砂土与砂质粉土物理力学性质得评定具有独特得意义。 1、标准贯入试验设备规格 标准贯入试验设备规格要符合表8-24得要求、 2.标准贯入试验得技术要求 (1)钻进方法:为保证贯入试验用得钻孔得质量,用采用回转钻进,当钻进至试验标高以上15cm外,应停止钻进。为保持孔壁稳定,必要时可用泥浆或套管护壁、如使用水冲钻进,应使用侧向水冲钻头,不能用向下水冲钻头,以使孔底土尽可能少扰动。扰动直径在63。5~150cm之间,钻进时应注意以下几点: 1)仔细清除孔底残土到试验标高; 2)在地下水位以下钻进时或遇承压含水砂层,孔内水位或泥浆面始终应高与地下水位足够得高度,以减少土得扰动。否则会产生孔底涌土,降低N值; 3)当下套管时,要防止套管下过头,套管内得土未清除。贯入器贯入套管内得土,使N值急增,不反映实际情况; 4)下钻具时要缓慢下放,避免松动孔底土。

动力触探试验方案

梧州环城公路土建3-2工区 动力触探试验方案 编制: 审核: 审批: 检测内容:软基处理段的地基均匀性、密实性及其承载力检测 中国十七冶集团有限公司 2015年10月15日 目录 一、动力触探试验范围 (2) 二、编制依据 (2) 三、检测人员、仪器设备 (2) 四、检测环境 (3) 五、地基承载力要求 (3) 六、检测工作流程 (3) 七、检测中应注意的安全事项 (4) 八、在检测过程中发生异常现象及意外情况时的处理 (5) 九、检验后的检查 (5) 十、原始记录 (5) 十一、数据的分析处理 (6) 十二、检测报告 (6)

十三、附表 (6) 一、试验范围 本标段软基大部分为水田路段,由于长期受到水的浸泡,冲击层粘土呈现软塑饱与状态,形成软土地基,路基填筑后极易形成沉降或不均匀沉降过大,导致路基剪切、滑动破坏等现象,必须对其进行处理后方能填筑路基。本标段软基处理办法有:换填法、水泥搅拌桩法等二种处理手段。 根据设计要求,软基处理正式施工前必须进行现场动力触探试验,以确定水泥搅拌桩桩距与软基换填深度,指导现场施工。动力触探试验适用于进行力学分层,评定土的均匀性与物理性质(状态、密实度)、土的强度、地基承载力、单桩承载力、软硬土层界面、检测地基处理效果。 本工程动力触探试验范围见附表。 二、编制依据 (1)《建筑地基基础设计规范》GBJ7-89 (2)《圆锥动力触探试验规程》YS 5219-2000 三、检测人员、仪器设备 3、1、检测人员:总包试验人员、监理试验人员,我工区试验人员。 3、2、仪器设备:轻便圆锥动力触探仪(探头、触探杆、穿心锤)。 3、2.1仪器设备符合有关标准、规范、与规程要求。

《冶金工业岩土勘察原位测试规范》动力触探试验规程摘录

公路工程地基承载力测试方法使用规范的说明 2009年4月1日实施的中华人民共和国国家标准GB/T 50480-2008《冶金工业岩土勘察原位测试规范》总则1.0.2规定:本规范适用于冶金工业建设项目岩土工程勘察中的原位测试,其他行业同类工作可按本规范执行。目前该规范是我国最新提到使用动力触探试验来测试地基承载力的国家标准,交通部对于桥涵地基承载力—动力触探试验方法还未有标准作详尽说明,为遵循“国标-行标-地标”原则,在无行标、地标的情况下,公路工程地基承载力亦可按此规范试验方法执行。 一、现将《冶金工业岩土勘察原位测试规范》动力触探试验规程摘录如下: 7 动力触探试验 7.1 一般规定 7.1.1 动力触探试验适用于判定一般黏性土、砂类土、碎石类土、极软岩层的物理力学特性。 7.1.2 轻型动力触探可用于评价一般黏性土、砂类土和素填土的地基承载力;重型和超重型动力触探可用于评价砂类土、碎石类土、极软岩的地基承载力及测定砾石土、卵(碎)石土的变形模量。 7.1.3 动力触探试验孔数应结合场地大小和场地地基的均匀程度确定,同一场地主要岩土单元的有效测试数据不应小于3孔位。 7.2 试验设备

7.1.2 动力触探试验设备应包括落锤、座垫及导杆、触探杆和探头等机件。各类型动力触探试验机件的规格和加工要求应符合本规范附录D图D.0.2、表D.0.2的规定。 7.2.2 探头应采用高强度钢材制作,表面淬火后硬度应满足HRC=45~50。 7.2.3 落锤应采用圆柱形,其中心通孔直径应比导杆外径大3~4mm,重型和超重型动力触探试验设备须配备自动落锤装置。 7.2.4 重型和超重型动力触探的座垫直径应不小于100cm,且不大于落锤底面直径的一半;导杆长度应符合试验锤击标准落距的要求,座垫和导杆的总质量不应超过25Kg。 7.2.5 探杆接头与探杆应有相同的外径,接头连接容许偏心度为0.5%。 7.2.6 探头直径磨损不得大于2mm,锥尖高度磨损不得大于5mm。 7.3 试验方法 7.3.1 轻型动力触探试验应符合下列规定: 1 试验标准贯入量为30cm,落锤应按标准落距自由下落,记录每贯入10cm的锤击数;累计记录贯入30cm的锤击数N10。 2 试验应先用钻探设备钻至试验土层的顶面以上0.3m 处,然后进行连续贯入试验。 3 当贯入30cm的击数超过100击或贯入15cm的击数超过50击时,可终止试验。 7.3.2 重型、超重型动力触探试验应符合下列规定:

动力触探试验实施方案

动力触探试验方案

————————————————————————————————作者:————————————————————————————————日期:

梧州环城公路土建3-2工区 动力触探试验方案 编制: 审核: 审批: 检测内容:软基处理段的地基均匀性、密实性及其承载力检测 中国十七冶集团有限公司 2015年10月15日

目录 一、动力触探试验范围 (5) 二、编制依据 (5) 三、检测人员、仪器设备 (5) 四、检测环境 (6) 五、地基承载力要求 (6) 六、检测工作流程 (6) 七、检测中应注意的安全事项 (7) 八、在检测过程中发生异常现象及意外情况时的处理 (8) 九、检验后的检查 (8) 十、原始记录 (8) 十一、数据的分析处理 (9) 十二、检测报告 (9) 十三、附表 (10)

一、试验范围 本标段软基大部分为水田路段,由于长期受到水的浸泡,冲击层粘土呈现软塑饱和状态,形成软土地基,路基填筑后极易形成沉降或不均匀沉降过大,导致路基剪切、滑动破坏等现象,必须对其进行处理后方能填筑路基。本标段软基处理办法有:换填法、水泥搅拌桩法等二种处理手段。 根据设计要求,软基处理正式施工前必须进行现场动力触探试验,以确定水泥搅拌桩桩距和软基换填深度,指导现场施工。动力触探试验适用于进行力学分层,评定土的均匀性和物理性质(状态、密实度)、土的强度、地基承载力、单桩承载力、软硬土层界面、检测地基处理效果。 本工程动力触探试验范围见附表。 二、编制依据 (1)《建筑地基基础设计规范》GBJ7-89 (2)《圆锥动力触探试验规程》YS 5219-2000 三、检测人员、仪器设备 3.1、检测人员:总包试验人员、监理试验人员,我工区试验 人员。 3.2、仪器设备:轻便圆锥动力触探仪(探头、触探杆、穿心锤)。

重型动力触探试验方式

3.2.6.4动力触探试验 圆锥动力触探适用于强风化、全风化的硬质岩石,各种软质岩石及各类土。根据锤击能量可按表3-33分为轻型、重型和超重型三种。 表3-33 圆锥动力触探类型 类型轻型重型超重型 锤的质量(kg) 10±0.2 63.5±0.5 120±1 落距(cm) 50±2 76±2 100±2 直径(mm) 40 74 74 锥角(°) 60 60 60 探杆直径(mm) 25 42 50~60 深度(cm) 30 10 10 锤数 N10 N63.5 N120 (1)轻型动力触探(N10)试验: 适用于深度小于4m的一般粘性土、粘性素填土和砂土层。 A.试验设备: 轻型动力触探设备主要由圆锥探头、触探杆、穿心落锤三部分组成(图3-6 ),落锤升降由人工操纵。 图3-6 轻型动力触探试验设备示意图 1.穿心杆 2.穿心锤 3.锤垫 4.触探杆 5.探头

B.试验步骤: (a)探头贯入土层之前,先在触探杆上标出从锥尖起向上每30cm的位置。 (b)一人将触探杆垂直扶正,另一人将10Kg穿心锤从锤垫顶面以上50cm处自由落体放下, 锤击速度以每分钟15-30击为宜。 (c)记录每贯入土层30cm的锤击数N10′(击/30cm)。 (d)为避免因土对触探杆的侧壁摩檫而消耗部分锤击能量,应采用分段触探的办法,即贯入一段距离后,将锥尖向上拔,使探孔壁扩径,再将锥尖打入原位置,继续试验。或每贯入10cm,转动探杆一圈。(e)当N10′>100或贯入15cm锤击数超过50时,可停止试验。C.资料整理: (a)轻型动力触探由于贯入深度浅,可不作杆长修正,即N10′= N10。(b)绘制轻型动力触探击数N10与深度h的关系曲线(图3-7)。 图3-7 轻型动力触探击数N10与深度h的关系曲线 D.试验成果的应用: 确定地基承载力特征值fa, 见表3-34、3-35及3-36。 表3-34 一般粘性土承载力特征值fa与N10的关系 N10(击/30cm) 15 20 25 30 fa(Kpa) 105 145 190 230

岩土工程勘察原位测试标准贯入试验、静力触探试验、动力触探试验操作规程及试验要点

岩土工程勘察原位测试 标准贯入试验、静力触探试验、动力触探试验 现场操作规程
一、标准贯入试验 1. 先用钻具钻至试验土层标高以上 0.15m 处,清除残土。清孔时应避免试 验土层受到扰动。 当在地下水位以下的土层进行试验时,应使孔内水位高于地下 水位,以免出现涌砂和坍孔。必要时应下套管或用泥浆护臂。 2. 贯入应拧紧钻杆接头,将贯入器放入孔内,避免冲击孔底,注意保持贯 入器、 钻杆、 导向杆联接后的垂直度。 孔口宜加导向器, 以保证穿心锤中心施力。 注:贯入器放入孔内,测定其深度,要求残土厚度不大于 0.1m。 3. 采用自动落锤法, 将贯入器以每分钟 15~30 击打入土中 0.15m 后, 开始记 录每打入 0.10m 的锤击数, 累计 0.30m 的锤击数为标准贯入击数 N, 并记录贯入 深度与试验情况。若遇密实土层,贯入 0.3 吗锤击数超过 50 击时,不应强行打 入,记录 50 击的贯入深度。 4. 旋转钻杆,然后提出贯入器,取贯入器中的土样进行鉴别、描述、记录, 并量测其长度。将需要保存的土样仔细包装、编号,以备试验之用。 5. 重复以上步骤,进行下一深度的贯入试验,直到所需深度。 二、静力触探试验 1. 平整实验场地,设置反力装置。将触探主机对准孔位,调平机座(用分度 值为 1mm 的水准尺校准) ,并紧固在反力装置上。 2. 将已穿入探杆内的传感器引线按要求接到量测仪器上, 打开电源开关, 预 热并调试到正常工作状态。 3. 贯入前应试压探头,检查顶柱、锥头、摩擦筒等部件工作是否正常。当测 孔隙压力时, 应使孔压传感器透水面饱和。正常后将连接探头的探杆插入导向器 内,调整垂直并紧固导向装置,必须保证探头垂直贯入土中。启动动力设备并调 整到正常工作状态。 4. 采用自动记录仪时, 应安装深度转换装置, 并检查卷纸机构运转是否正常;

动力触探仪检测地基承载力试验方法

轻型动力触探仪检测地基承载力试验方法 1、动力触探试验:指利用锤击功能,将一定规格的圆锥探头打入土中,根据打入土中的阻抗大小判别土层的变化,对土层进行力学分层,并确定土层的物理力学性质,对地基土作出工程地质评价。 2、动力触探仪分为:轻型触探仪、重型触探仪及超重型触探仪三类。我们所选取的轻型触探仪适用于:砂土、粉土及粘性土地基检测,(一般要求土中不含碎、卵石) 轻型触探仪设备轻便,操作简单,省人省力,记录每打入30cm 的锤击次数,代用公式为:R=(0.8N-2)*10 R-地基容许承载力Kpa N-轻型触探锤击数。 3 轻型动力触探检测方法及试验要点 (1)轻型触探仪要符合YS5219-2000《圆锥动力触探试验规程》要求,并报现场监理确认。 (2)首先开挖基础,挖至勘察设计确定的标高(或持力层),然后按基础样式合理布置探孔,对该持力层进行连续触探。 (3)探孔设置: 一般房屋:独立基础按基础每个基础都应布置探孔;条形基础一般按长度方向6-8m距离布置探孔,位置宜在外墙转角出、内外墙交接出、纵横墙交接处,但单栋房屋总探孔数不得少于6个。 货物仓库:每个独立基础都应布置不少于4个探孔。 具体位置可与现场监理协商。 (4)将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,触探杆最大偏斜度不应超过2%,锤击贯入应连续进行;同时防止锤击偏心、探杆倾斜和侧向晃动,保持探杆垂直度。 (5)穿心锤落距为50.0±2.0cm,使其自由下落,锤击速率每分钟宜

为15~30 击,每贯入1m,宜将探杆转动一圈半。在基底轻型触探仪试验记录表内记录打入土层中30cm所需锤击数(N10),在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm记录一次相应的锤击数,整理资料按30cm所需的击数作为指标计算。 (6)遇密实坚硬土层,当贯入30cm所需锤击数超过50击时或贯入10cm 所需锤击数超过30击时,即停止测试。 (7)触探深度要求 一般房屋:探孔深度不少于150cm 货物仓库:探孔深度不少于240cm 4 资料整理 (1)基坑触探时要有现场监理工程师旁站见证,锤击数要经现场监理和我方管理人员共同确认。 (2)每完成一次轻型触探后,在现场及时核对所记录的锤击数及深度是否有错漏,去掉不合理的特异值。 (3)轻型触探不考虑杆长修正,根据每贯入30 cm所需的锤击计算出相应土层的承载力。 5、注意事项 基础开挖后要及时进行触探,淋雨和暴晒将严重影响表层土的触探结果。当基槽开挖到位经触探合格,报监理单位验收确认后,应立即浇筑混凝土垫层,避免基槽积水,尤其是雨季施工,应充分做好排水措施,确保地基承载力的发挥。

动力触探试验检测地基承载力作业指导书

动力触探试验检测地基承载力作业指导书 一目的和适用范围及标准 本试验根据锤击能量分为轻型、重型和超重型3种。轻型动力触探适用于一般粘质土及素填土;重型动力触探适用于中、粗、砂砾和碎石土;超重型适用于卵石、砾石类土。一般用于确定各类土的容许承载力;还可用于划分土的力学分层、评价土层的均匀程度和确定桩基持力层。 试验依据《岩土工程勘察规范》(GB50021—2001) 二试验设备 试验设备由落锤、探杆、探头组成,具体规格见下表 三试验原理 是用一定质量的重锤,以一定高度的自由落距,将标准规格的圆锥形探头贯入土中,根据打入土中一定的距离所需的锤击数,判定土的力学特性,具有勘探和测试双重功能。 四试验步骤

(1)采用自由落锤方法;落距须严格控制在50cm。(规范没有找到) (2)轻型触探作业,先用轻便钻具钻至试验土层标高,然后对土层连续进行触探,使穿心锤自由落下将触探杆竖直打入土层中,记录每打入土层30cm的锤击数N10。当贯入30cm 的锤击数超过90 击或当贯入15cm 锤击数超过45 击时,可停止试验,并记录45 击的实际贯入深度,按下式换算成相当于30cm 的标准试验击数。 N10=30×45/△S 式中:△S——45 击时的贯入度(cm); N10——贯入30cm 的锤击数。 (3)重型触探作业,当连续三次N63.5>50 时,可停止试验或改用特重型动力触探。 (4)重型、特重型动力触探应每贯入10cm 记录其相应击数。地层松软时,可采用测量每阵击(一般为1~5 击)的贯入度,并按下式换算成相当于同类型动力触探贯入10cm 时的击数: N 63.5;N 120 =10n/△S 式中:N 63.5;N 120——贯入10cm 的重型、特重型动力触探锤击数; n ——每阵击的击数(击); △S——每阵击时相应的贯入度(cm)。 (5)试验技术要求 a、锤击能量是最重要的因素。规定落锤方式采用控制落距的自动落锤,使锤能量比较恒定,注意保持探杆垂直,探杆的偏斜度不超

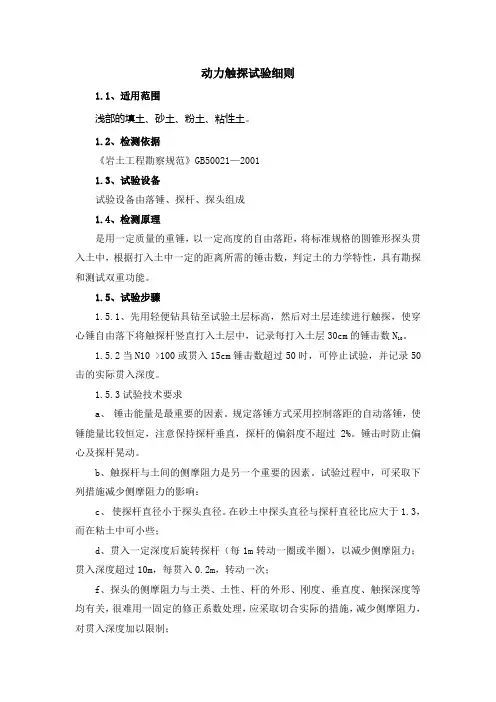

轻型动力触探试验方法

轻型动力触探试验方法文件编码(GHTU-UITID-GGBKT-POIU-WUUI-8968)

轻型动力触探试验方案 (一)试验目的 1)提供浅基础地基承载力; 2)检验基底是否存在下卧软层。 (二)试验依据 1、《建筑地基基础设计规范》(GB50007-200 2、DBJ15-31-2003); 2、《建筑地基基础处理技术规范》JGJ79-2002; 3、《岩土工程勘察规范》GB50021-2001; 4、《建筑地基基础工程施工质量验收规范》GB50202-2002。 (三)试验基本原理和技术要求 采用自由落锤以15~30击/min的锤击速率连续锤击贯入,每贯入1m,将探杆转动一圈半,轻型动力触探锤的落距为50cm。 轻型动力触探记录每贯入30cm的锤击数( N)。 10 对轻型动力触探,当 N>100或贯入15cm的锤击数超过50时,可终止试验。 10 (四)试验数据分析与判定 根据不同深度的动力触探锤击数,采用平均值法计算每个检测孔的动力触探锤击数代表值。 参照表1,根据轻型动力触探锤击数标准值,推定地基(土)承载力特征值。 表1N轻型动力触探试验推定地基承载力特征值f(kPa) (五)试验要点 (1)首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对该持力层进行连续触探。

(2)将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距为 50.0±2.0cm,使其自由下落。在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10),在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm记录一次相应的锤击数,整理资料时按30cm所需的击数作为指标。 (3)遇密实坚硬土层,当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时,即停止测试。 (4)本试验方法试用宇深度小于4米的土层。

动力触探计算

.4 圆锥动力触探试验 10.4.1圆锥动力触探试验的类型可分为轻型、重型和超重型三种,其规格和适用土类应符合表10.4.1 的规定。 10.4.2 圆锥动力触探试验技术要求应符合下列规定: 1采用自动落锤装置; 2 触探杆最大偏斜度不应超过2%,锤击贯入应连续进行;同时防止锤击偏心、探杆倾斜和侧向晃动,保持探杆垂直度;锤击速率每分钟宜为15~30 击; 3 每贯入1m,宜将探杆转动一圈半;当贯入深度超过10m,每贯入20cm 宜转动探杆

一次; 4 对轻型动力触探,当N10>100 或贯入15cm 锤击数超过50 时,可停止试验;对重型动力触探,当连续三次N63.5>50 时,可停止试验或改用超重型动力触探。 10.4.3 圆锥动力触探试验成果分析应包括下列内容: 1 单孔连续圆锥动力触探试验应绘制锤击数与贯入深度关系曲线; 2计算单孔分层贯入指标平均值时,应剔除临界深度以内的数值、超前和滞后影响范围内的异常值; 3 根据各孔分层的贯入指标平均值,用厚度加权平均法计算场地分层贯入指标平均值和变异系数。 10.4.4根据圆锥动力触探试验指标和地区经验,可进行力学分层,评定土的均匀性和物理性质(状态、密实度)、土的强度、变形参数、地基承载力、单桩承载力,查明土洞、滑动面、软硬土层界面,检测地基处理效果等。应用试验成果时是否修正或如何修正,应

根据建立统计关系时的具体情况确定。 10.5.1标准贯入试验适用于砂土、粉土和一般粘性土。 10.5.2标准贯入试验的设备应符合表10.5.2 的规定。 10.5.3标准贯入试验的技术要求应符合下列规定: 1标准贯入试验孔采用回转钻进,并保持孔内水位略高于地下水位。当孔壁不稳定时,可用泥浆护壁,钻至试验标高以上15cm 处,清除孔底残土后再进行试验; 2 采用自动脱钩的自由落锤法进行锤击,并减小导向杆与锤间的摩阻力,避免锤击时的偏心和侧向晃动,保持贯入器、探杆、导向杆联接后的垂直度,锤击速率应小于30 击

标准贯入试验、静力触探试验、动力触探试验操作规程及试验要点剖析

标准贯入试验、静力触探试验、动力触探试验 现场操作规程
一、标准贯入试验 1. 先用钻具钻至试验土层标高以上 0.15m 处,清除残土。清孔时应避免试 验土层受到扰动。 当在地下水位以下的土层进行试验时,应使孔内水位高于地下 水位,以免出现涌砂和坍孔。必要时应下套管或用泥浆护臂。 2. 贯入应拧紧钻杆接头,将贯入器放入孔内,避免冲击孔底,注意保持贯 入器、 钻杆、 导向杆联接后的垂直度。 孔口宜加导向器, 以保证穿心锤中心施力。 注:贯入器放入孔内,测定其深度,要求残土厚度不大于 0.1m。 3. 采用自动落锤法, 将贯入器以每分钟 15~30 击打入土中 0.15m 后, 开始记 录每打入 0.10m 的锤击数, 累计 0.30m 的锤击数为标准贯入击数 N, 并记录贯入 深度与试验情况。若遇密实土层,贯入 0.3 吗锤击数超过 50 击时,不应强行打 入,记录 50 击的贯入深度。 4. 旋转钻杆,然后提出贯入器,取贯入器中的土样进行鉴别、描述、记录, 并量测其长度。将需要保存的土样仔细包装、编号,以备试验之用。 5. 重复以上步骤,进行下一深度的贯入试验,直到所需深度。 二、静力触探试验 1. 平整实验场地,设置反力装置。将触探主机对准孔位,调平机座(用分度 值为 1mm 的水准尺校准) ,并紧固在反力装置上。 2. 将已穿入探杆内的传感器引线按要求接到量测仪器上, 打开电源开关, 预 热并调试到正常工作状态。 3. 贯入前应试压探头,检查顶柱、锥头、摩擦筒等部件工作是否正常。当测 孔隙压力时, 应使孔压传感器透水面饱和。正常后将连接探头的探杆插入导向器 内,调整垂直并紧固导向装置,必须保证探头垂直贯入土中。启动动力设备并调 整到正常工作状态。 4. 采用自动记录仪时, 应安装深度转换装置, 并检查卷纸机构运转是否正常; 采用电阻应变仪或数字测力仪时,应设置深度标尺。

标准贯入试验

(四)标准贯入试验(SPT) 标准贯入试验实质上仍属于动力触探类型之一,所不同者,其触探头不是圆锥形探头,而是标准规格的圆筒形探头(由两个半圆管合成的取土器),称之为贯入器。因此,标准贯入试验就是利用一定 的锤击动能,将一定规格的对开管式贯入器打入钻孔孔底的土层中,根据 打入土层中的贯入阻力,评定土层的变化和土的物理力学性质。贯入阻力用贯入器贯入土层 中的30cm的锤击数N63.5表示,也称标贯击数。 标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用,在我国也于1953年 开始应用?标准贯入试验结合钻孔进行,国内统一使用直径 42cm的钻杆,国外也有使用直径 50cm或60cm的钻杆.标准贯入试验的优点在于:操作简单,设备简单,土层的适应性广,而且通过贯入器可以采取扰动土样,对它进行直接鉴别描述和有关的室内土工试验。如对砂 土做颗粒分析试验。本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。 1. 标准贯入试验设备规格 标准贯入试验设备规格要符合表8-24的要求. 2. 标准贯入试验的技术要求 (1 )钻进方法:为保证贯入试验用的钻孔的质量,用采用回转钻进,当钻进至试验标高以上15cm 外,应停止钻进。为保持孔壁稳定,必要时可用泥浆或套管护壁。如使用水冲钻进,应使用侧向水冲钻头,不能用向下水冲钻头,以使孔底土尽可能少扰动。扰动直径在 63.5?150cm之间,钻进时应注意以下几点: 1)仔细清除孔底残土到试验标高; 2)在地下水位以下钻进时或遇承压含水砂层,孔内水位或泥浆面始终应高与地下水位 足够的高度,以减少土的扰动。否则会产生孔底涌土,降低N值; 3)当下套管时,要防止套管下过头,套管内的土未清除。贯入器贯入套管内的土,使N值急增, 不反映实际情况; 4)下钻具时要缓慢下放,避免松动孔底土。 (2)标准贯入试验所用的钻杆应定期检查,钻杆相对弯曲 <1/1000 ,接头应牢固,否则锤击后钻杆会晃动。 (3)标准贯入试验应采用自动脱钩的自由落锤法,并减少导向杆与锤间的摩阻力,以

动力触探仪检测地基承载力试验方法

动力触探仪检测地基承载力试验方法 1、静力触探试验: 指通过一定的机械装置,将某种规格的金属触探头用静力压、静力触探试验入土层中,同时用传感器或直接量测仪表测试土层对触探头的贯入阻力,以此来判断、分析确定地基土的物理力学性质。静力触探试验适用于粘性土,粉土和砂土,主要用于划分土层,估算地基土的物理力学指标参数,评定地基土的承载力,估算单桩承载力及判定砂土地基的液化等级等。(多为设计单位 采用) 。 2、动力触探试验: 指利用锤击功能,将一定规格的圆锥探头打入土中,根据打入土中的阻抗大小判别土层的变化,对土层进行力学分层,并确定土层的物理力学性质,对地基土作出工程地质评价。动力触探试验适用于强风化、全风化的硬质岩石,各种软质岩及各类土。 动力触探仪分为: 轻型触探仪、重型触探仪及超重型触探仪三类。目前承建单位一般选用轻 型和重型。 ①轻型触探仪适用于: 砂土、粉土及粘性土地基检测,(一般要求土中不含碎、卵石) ,轻型触探仪设备轻便,操作简单,省人省力,记录每打入30cm 的锤击次数,代用公式为: R=(0.8 XN-2) >9.8 (1) R-地基容许承载力Kpa , N-轻型触探锤击数。

②重型触探仪适用于: 各类土,是目前承建单位应用最广泛的一种地基承载力测试方法,该法是采用质量为63.5kg的穿心锤,以76cm的落距,将触探头打入土中,记录打入10cm的锤击数,代用公式为: y=35.96x+23.8 ( 2) y-地基容许承载力Kpa ,x-重型触探锤击数。 3、标准贯入试验: 标准贯入仪试验是动力触探类型之一,其利用质量为63.5kg的标准贯入试验:穿心锤,以76cm的恒定高度上自由落下,将一定规格的触探头打入土中 15cm,然后开始记录锤击数目,接着将标准贯入器再打入土中30 cm,用此30cm的锤击数(N)作为标准贯入试验指标,标准贯入试验是国内广泛应用的一种现场原位测试手段,它不仅可用于砂土的测试,也可用于粘性土的测试。锤击数(N)的结果不仅可用于判断砂土的密实度,粘性土的稠度,地基土的容许 承载力,砂土的振动液化,桩基承载力,同时也是地基处理效果的一种重要方法 轻型动力触探 轻型圆锥动力触探是利用一定的锤击能量(锤重10kg),将一定规格的圆锥探头打入土中,根据贯入锤击数判别土层的类别,确定土的工程性质,对地基土做出综合评价。 目录

动力触探仪自校检定规程

动力触探仪自校检定规程 更多免费资料下载请进:https://www.doczj.com/doc/2912833013.html,好好学习社区

动力触探仪自校检定规程 本规程适用于新制造和使用中的动力触探仪的检定。 ㈠概述 动力触探仪是动力触探仪试验方法中确定地基承载力的试验器具,由落锤、导杆及探头组成,其结构尺寸应符合技术要求。 ㈡技术要求 1.动力触探仪由钢制成,应有足够的刚度、表面光滑,无残损。 2.动力触探仪落锤质量要求: 轻型:10kg±0.2kg。 重型:63.5kg±0.5kg。 超重型:120kg±1kg。 3.动力触探仪落锤落距要求: 轻型:50cm±2cm。 重型:76cm±2cm。 超重型:100cm±2cm。 4.动力触探仪圆锥形探头尺寸要求: 轻型:圆锥锥角60°,圆锥底面直径4.0cm,圆锥锥底面 积12.6cm2。 重型:圆锥锥角60°,圆锥底面直径7.4cm,圆锥锥底面

积43cm2。 超重型:圆锥锥角60°,圆锥底面直径7.4cm,圆锥锥底 面积43cm2。 5. 动力触探仪触探杆外径要求: 轻型:外径25mm。 重型:外径42mm。 超重型:外径50-60mm。 ㈢检验用器具 1.钢板尺:量程1000mm,分度值1mm。 2.游标卡尺:量程200mm,分度值0.02mm。 3.电子称:称量150克干,感量20g。 ㈣检验项目和检定方法 1.外观的检定 用目测及手感检查。 2.落锤质量的检定 用电子称检查。 3.落锤落距的检定 用钢板尺检查。 4.圆锥形探头尺寸的检定 用游标卡尺检查,圆锥角采用测量锥底直径和锥高,计算锥角。

5.触探杆外径的检定 用游标卡尺测量。 ㈤检定结果处理 1.动力触探仪应全部符合技术要求方为合格。2.检定周期为一年。

动力触探最新规范

创作编号: GB8878185555334563BT9125XW 创作者:凤呜大王* 公路工程地基承载力测试方法使用规范的说明 2009年4月1日实施的中华人民共和国国家标准GB/T 50480-2008《冶金工业岩土勘察原位测试规范》总则1.0.2规定:本规范适用于冶金工业建设项目岩土工程勘察中的原位测试,其他行业同类工作可按本规范执行。目前该规范是我国最新提到使用动力触探试验来测试地基承载力的国家标准,交通部对于桥涵地基承载力—动力触探试验方法还未有标准作详尽说明,为遵循“国标-行标-地标”原则,在无行标、地标的情况下,公路工程地基承载力亦可按此规范试验方法执行。 一、现将《冶金工业岩土勘察原位测试规范》动力触探试验规程摘录如下: 7 动力触探试验 7.1 一般规定 7.1.1 动力触探试验适用于判定一般黏性土、砂类土、碎石类土、极软岩层的物理力学特性。

7.1.2 轻型动力触探可用于评价一般黏性土、砂类土和素填土的地基承载力;重型和超重型动力触探可用于评价砂类土、碎石类土、极软岩的地基承载力及测定砾石土、卵(碎)石土的变形模量。 7.1.3 动力触探试验孔数应结合场地大小和场地地基的均匀程度确定,同一场地主要岩土单元的有效测试数据不应小于3孔位。 7.2 试验设备 7.1.2 动力触探试验设备应包括落锤、座垫及导杆、触探杆和探头等机件。各类型动力触探试验机件的规格和加工要求应符合本规范附录D图D.0.2、表D.0.2的规定。 7.2.2 探头应采用高强度钢材制作,表面淬火后硬度应满足HRC=45~50。 7.2.3 落锤应采用圆柱形,其中心通孔直径应比导杆外径大3~4mm,重型和超重型动力触探试验设备须配备自动落锤装置。 7.2.4 重型和超重型动力触探的座垫直径应不小于 100cm,且不大于落锤底面直径的一半;导杆长度应符合试验锤击标准落距的要求,座垫和导杆的总质量不应超过25Kg。 7.2.5 探杆接头与探杆应有相同的外径,接头连接容许偏心度为0.5%。 7.2.6 探头直径磨损不得大于2mm,锥尖高度磨损不得大于5mm。 7.3 试验方法

标准贯入试验

标准贯入试验 (四)标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一,所不同者,其触探头不是圆锥形探头,而是标准规格的圆筒形探头(由两个半圆管合成的取土器),称之为贯入器。因此,标准贯入试验就是利用一定的锤击动能,将一定规格的对开管式贯入器打入钻孔孔底的土层中,根据打入土层中的贯入阻力,评定土层的变化和土的物理力学性质。贯入阻力用贯入器贯入土层中的30cm的锤击数^3.5表示,也称标贯击数。 标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用,在我国也于1953年开始应用.标准贯入试验结合钻孔进行,国内统一使用直径42cm的钻杆,国外也有使用直径50cm或60cm 的钻杆.标准贯入试验的优点在于:操作简单,设备简单,土层的适应性广,而且通过贯入器可以采取扰动土样,对它进行直接鉴别描述和有关的室内土工试验。如对砂土做颗粒分析试验。本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。 1.标准贯入试验设备规格标准贯入试验设备规格要符合表&24的要求. 标准贯入试验设备规格表8-24

2.标准贯入试验的技术要求 (1)钻进方法:为保证贯入试验用的钻孔的质量,用采用回转钻进,当钻进至试验标高以上15cm 外,应停止钻进。为保持孔壁稳定,必要时可用泥浆或套管护壁。如使用水冲钻进,应使用侧向水冲钻头,不能用向下水冲钻头,以使孔底土尽可能少扰动。扰动直径在63.5?150cm之间,钻进时应注意以下几点: 1)仔细清除孔底残土到试验标高; 2)在地下水位以下钻进时或遇承压含水砂层,孔内水位或泥浆面始终应高与地下水位足够的高度,以减少土的扰动。否则会产生孔底涌土,降低N值; 3)当下套管时,要防止套管下过头,套管内的土未清除。贯入器贯入套管内的土,使N值急增,不反映实际情况; 4)下钻具时要缓慢下放,避免松动孔底土。 (2)标准贯入试验所用的钻杆应定期检查,钻杆相对弯曲<1/1000 ,接头应牢固,否则锤击后钻杆会晃动。 (3)标准贯入试验应采用自动脱钩的自由落锤法,并减少导向杆与锤间的摩阻力,以保持锤击能量恒定,它对N值影响极大。 (4)标准贯入试验时,先将整个杆件系统连同静置于钻杆顶端的锤击系统一起下到孔底,在静重下贯入器的初始贯入度需作记录。如初始贯入试
