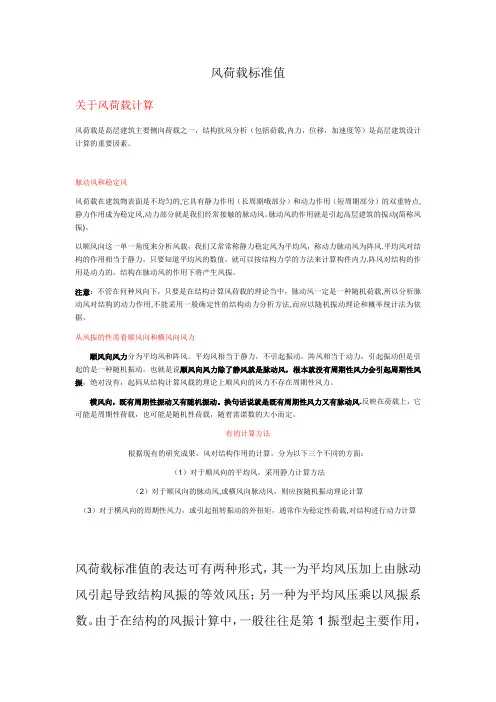

我们知道，风压就是垂直于气流方向的平面所受到的风的压力。根据伯努利方程得出的风－压关系，风的动压为
wp=0.5?ro?v2 (1)
其中wp为风压[kN/m2]，ro为空气密度[kg/m3]，v为风速[m/s]。
由于空气密度(ro)和重度(r)的关系为r=ro?g, 因此有 ro=r/g。在(1)中使用这一关系，得到
wp=0.5?r?v2/g (2)
此式为标准风压公式。在标准状态下(气压为1013 hPa, 温度为15°C), 空气重度
r=0.01225 [kN/m3]。纬度为45°处的重力加速度g=9.8[m/s2], 我们得到
wp=v2/1600 (3)
此式为用风速估计风压的通用公式。应当指出的是，空气重度和重力加速度随纬度和海拔高度而变。一般来说，r/g 在高原上要比在平原地区小，也就是说同样的风速在相同的温度下，其产生的风压在高原上比在平原地区小。
现在我们将风速代入(3), 10 级大风相当于 24.5-28.4m/s, 取风速上限 28.4m/s, 得到风压wp=0.5 [kN/m瞉, 相当于每平方米广告牌承受约51千克力。
风力是指风吹到物体上所表现出的力量的大小。一般根据风吹到地面或水面的物体上所产生的各种现象，把风力的大小分为13个等级，最小是0级，最大为12级。其口诀：
0级静风，风平浪静，烟往上冲。 1级软风，烟示方向，斜指天空。
2级轻风，人有感觉，树叶微动。 3级微风，树叶摇动，旗展风中。
4级和风，灰尘四起，纸片风送。 5级清风，塘水起波，小树摇动。
6级强风，举伞困难，电线嗡嗡。 7级疾风，迎风难行，大树鞠躬。
8级大风，折断树枝，江湖浪猛。 9级烈风，屋顶受损，吹毁烟囱。
此外，根据需要还可以将风力换算成所对应的风速，也就是单位时间内空气流动的距离，用米/秒表示，其换算口诀供参考：二是二来一是一，三级三上加个一。四到九级不难算，级数减二乘个三。十到十二不多见，牢记十级就好办。十级风速二十七，每加四来多一级。即：一级风的风速等于1米/秒，二级风的风速等于2米/秒。三级风的风级上加1，其风速等于4米/秒。四到九级在级数上减去2再乘3，就得到相应级别的风速。十至十二级的风速算法是一样的，十级风速是27米/秒，在此基础上加4得十一级风速31米/秒，再加4
得十二级风速35米/秒。
