8255A并行口实验PA输入、PB输出利用LED等显示

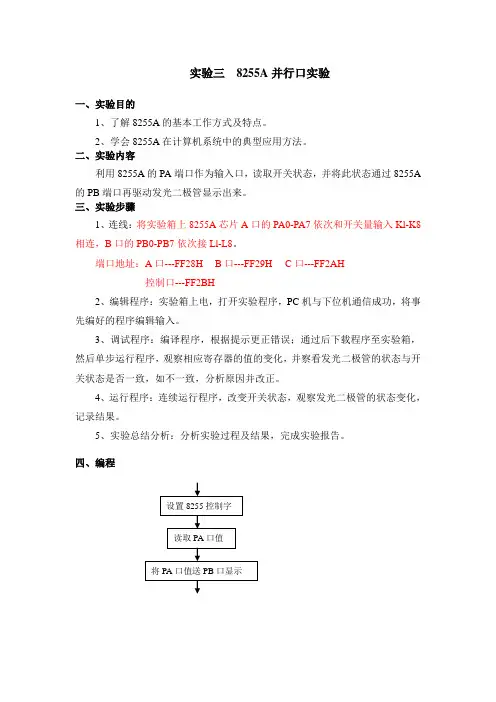

程序
LCD EQU 07FE0H
LCDWI EQU LCD+0 ;写命令
LCDWD EQU LCD+1 ;写数据
LCDRS EQU LCD+2 ;读状态
LCDRD EQU LCD+3 ;读数据
PA EQU 0FFD8H
PB EQU 0FFD9H
PC EQU 0FFDAH
PCTL EQU 0FFDBH
code segment
assume cs:code
lin db 0
col db 0
num db 0
dis_num db 0
temp0 db 0
temp1 db 0
count db 0
org 1000h
start: MOV DX,PCTL
MOV AL,90H
OUT DX,AL
call init_lcd
mov al,3
call delay2
mov count,0
mov bx,offset tab0
mov lin,0
mov col,0
mov num,16
call dis_english
GOON: MOV DX,PA
IN AL,DX
TEST AL,01H
JE GOON1
TEST AL,02H
JE GOON2
TEST AL,04H
JZ GOON3
TEST AL,08H
JE GOON4
TEST AL,10H
JE GOON5
TEST AL,20H
JE GOON6
TEST AL,40H
JE GOON7
TEST AL,80H
JZ GOON8
JMP GOON9
GOON1: JMP KEY1
GOON2: JMP KEY2
GOON3: JMP KEY3
GOON4: JMP KEY4
GOON5: JMP KEY5
GOON6: JMP KEY6
GOON7: JMP KEY7
GOON8: JMP KEY8
GOON9: mov bx,offset tab9
mov lin,1
mov col,0
mov num,16
call dis_english
MOV DX,PB
MOV AL,0FFH
OUT DX,AL
JMP GOON
KEY1: MOV DX,PB
MOV AL,0FEH
OUT DX,AL
mov bx,offset tab1
mov lin,1
mov col,0
mov num,16
call dis_english
JMP GOON
KEY2: MOV DX,PB
MOV AL,0FDH
OUT DX,AL
mov bx,offset tab2
mov lin,1
mov col,0
mov num,16
call dis_english
JMP GOON
KEY3: MOV DX,PB
MOV AL,0FBH
OUT DX,AL
mov bx,offset tab3
mov lin,1
mov col,0
mov num,16
call dis_english
JMP GOON
KEY4: MOV DX,PB
MOV AL,0F7H
OUT DX,AL
mov bx,offset tab4
mov lin,1
mov col,0
mov num,16
call dis_english
JMP GOON
KEY5: MOV DX,PB
MOV AL,0EFH
OUT DX,AL
mov bx,offset tab5
mov lin,1
mov col,0
mov num,16
call dis_english
JMP GOON
KEY6: MOV DX,PB
MOV AL,0DFH
OUT DX,AL
mov bx,offset tab6
mov lin,1
mov col,0
mov num,16
call dis_english
JMP GOON
KEY7: MOV DX,PB
MOV AL,0BFH
OUT DX,AL
mov bx,offset tab7
mov lin,1
mov col,0
mov num,16
call dis_english
JMP GOON
KEY8: MOV DX,PB
MOV AL,07FH
OUT DX,AL
mov bx,offset tab8
mov lin,1
mov col,0
mov num,16
call dis_english
JMP GOON
dis_number proc
push ax
mov al,lin ;以下18条为根据行、列值定位显示英文起始坐标
cmp al,0
jnz nu0
mov al,80h
jmp nu1
nu0: cmp al,1
jnz nuret
mov al,0C0h
nu1: add al,col
call send_com
mov ah,0 ;以下10条为把3位十进制数的个位、十位、百位分离
mov al,dis_num
mov bl,10
div bl
mov temp0,ah
mov ah,0
mov bl,10
div bl
mov temp1,ah
add al,30h ;转为ASC码
call send_data ;百位送LCD显示
mov al,temp1
add al,30h ;转为ASC码
call send_data ;十位送LCD显示
mov al,temp0
add al,30h ;转为ASC码
call send_data ;个位送LCD显示
pop ax
nuret: ret
dis_number endp
;--------------------------
;在指定的行、列显示英文。每行可显示16个英文字符，共4行
;参数：行lin(0~1)；列col(0~16) 英文个数num(0~15); 表地址bx
;--------------------------
dis_english proc
push ax
mov al,lin ;以下18条为根据行、列值定位显示英文起始坐标
cmp al,0
jnz ch0
mov al,80h
jmp ch1
ch0: cmp al,1
jnz chret
mov al,0C0h
ch1: add al,col
call send_com
mov ah,num
ch2: mov al,[bx]
inc bx
call send_data
dec ah
jnz ch2
pop ax
chret: ret
dis_english endp
;--------------------------
;清LCD屏
;--------------------------
close_lcd proc
push ax
mov al, 01h ;清除命令
call send_com
pop ax
ret
close_lcd endp
;--------------------------
;初始化LCD
;col 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 ;lin0：80 81 82 83 84 85 86 87 88 89 8a 8b 8c 8d 8e 8f ;lin1：C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 Ca Cb Cc Cd Ce Cf ;--------------------------
init_lcd proc
mov dx,LCDWI ;启动LCD
mov al,30h
out dx,al ;第1次启动LCD
call delay ;延时
mov al,30h
out dx,al ;第2次启动LCD
call delay ;延时
mov al,30h
out dx,al ;第3次启动LCD
call delay ;延时
mov al,38h ;设置工作模式：
out dx,al ;汇流、2行、5*7点阵
call delay ;延时
mov al,08h ;关显示
out dx,al
call delay ;延时
mov al,01h ;LCD清屏
out dx,al
call delay ;延时
mov al,0eh ;开显示、光标不闪烁
out dx,al
call delay ;延时
call chkbusy ;检测LCD状态
lcd_p: mov al,06h ;光标右移且地址加1
call send_com
mov al,02h ;光标归位
call send_com
call delay ;延时
ret
init_lcd endp
;-----------------------
;读LCD忙闲状态
;-----------------------
chkbusy proc
push dx
push ax
mov dx,LCDRS
rechk: in al,dx
mov cl,al
jc rechk
pop ax
pop dx
ret
chkbusy endp
;----------------------
;写LCD命命
;----------------------
send_com proc
call chkbusy
push dx
mov dx,LCDWI
out dx,al
pop dx
ret
send_com endp
;-----------------------
;写LCD数据
;-----------------------
send_data proc
call chkbusy
push dx
mov dx,LCDWD
out dx,al
pop dx
ret
send_data endp
;-----------------------
;延时子程序
;-----------------------
delay proc
push cx
mov cx,1000h
loop $
pop cx
ret
delay endp
;--------------------------
;延时子程序
;-------------------------- delay1 proc
push cx
mov cx, 0080h
pop cx
ret
delay1 endp
;--------------------------
;延时子程序
;AL是延时参数
;--------------------------
delay2 proc
push ax
push cx
mov ah, 0
mov cx, ax
dloop: push cx
mov cx, 65535
loop $
pop cx
loop dloop
pop cx
pop ax
ret
delay2 endp
TAB0 DB "KEY "
TAB1 DB "KEY1 open "
TAB2 DB "KEY2 open "
TAB3 DB "KEY3 open "
TAB4 DB "KEY4 open "
TAB5 DB "KEY5 open "
TAB6 DB "KEY6 open "
TAB7 DB "KEY7 open "
TAB8 DB "KEY8 open "
TAB9 DB "ALLKEY close "
code ends
end start
