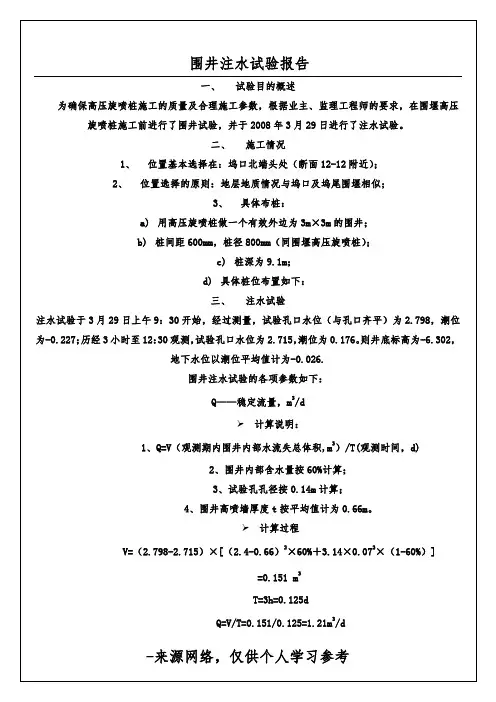

围井注水试验报告
集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
围井注水试验报告
一、试验目的概述
为确保高压旋喷桩施工的质量及合理施工参数，根据业主、监理工程师的要求，在围堰高压旋喷桩施工前进行了围井试验，并于2008年3月29日进行了注水试验。
二、施工情况
1、位置基本选择在：坞口北端头处（断面12-12附近）；
2、位置选择的原则：地层地质情况与坞口及坞尾围堰相似；
3、具体布桩：
a)用高压旋喷桩做一个有效外边为3m×3m的围井；
b)桩间距600mm，桩径800mm（同围堰高压旋喷桩）；
c)桩深为9.1m；
d)具体桩位布置如下：
三、注水试验
注水试验于3月29日上午9：30开始，经过测量，试验孔口水位（与孔口齐平）为2.798，潮位为-0.227；历经3小时至12：30观测，试验孔口水位为2.715，潮位为0.176。则井底标高为-6.302，地下水位以潮位平均值计为-0.026.
围井注水试验的各项参数如下：
Q——稳定流量，m3/d
计算说明：
1、Q=V（观测期内围井内部水流失总体积, m3）/T(观测时间，d)
2、围井内部含水量按60%计算；
3、试验孔孔径按0.14m计算；
4、围井高喷墙厚度t按平均值计为0.66m。
计算过程
V=（2.798-2.715）×[（2.4-0.66）2×60%＋3.14×0.072×（1-60%）]
=0.151 m3
T=3h=0.125d
Q=V/T=0.151/0.125=1.21m3/d
t——高喷墙平均厚度，m
t=0.66m
L——围井周边高喷墙轴线长度，m
L=9.6m
H——围井内试验水位至井底的深度，m
H=9.1m
h0——地下水位至井底的深度，m
h0=-0.026-（-6.302）=6.328m
渗透系数K=2Qt/L(H+h0)(H-h0)
K=2×1.21m3/d×0.66m/[9.6m×(9.1+6.328)m×(9.1-6.328)m]
=3.89×10－3m/d
=4.50×10－6cm/s
四、试验总结
经过注水试验，其防渗效果能满足设计渗透系数≤5×10-5cm/s的要求。因此建议采取如下施工参数：
高压灌浆施工工艺参数
高喷形
式
