用步进指令编程

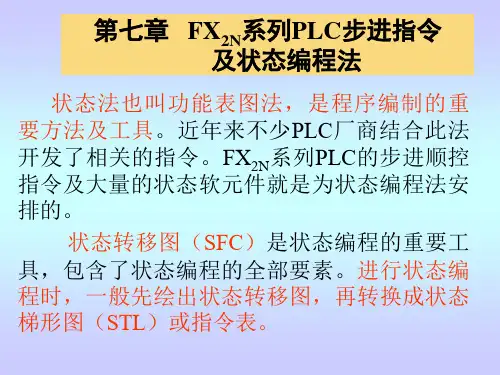

步进顺序控制:状态寄存器、步进顺控指令。
一、状态寄存器
FX2N共有1000个状态寄存器，其编号及用途见下表。
类 别 元件编号 个 数 用 途 及 特 点
初始状态 S0 ～S9 10 用作SFC的初始状态
返回状态 S10 ～S19 10 多运行模式控制当中，用作返回原点的状态 一般状态 S20～S499 480 用作SFC的中间状态
掉电保持状态 S50～S899 400 具有停电保持功能，用于停电恢复后需继续执行的场合
信号报警状态 S900～S999 100 用作报警元件使用
说明：1）状态的编号必须在规定的范围内选用。
2）各状态元件的触点，在PLC内部可以无数次使用。
3）不使用步进指令时，状态元件可以作为辅助继电器使用。
4）通过参数设置，可改变一般状态元件和掉电保持状态元件的地址分配。
二、步进顺控指令

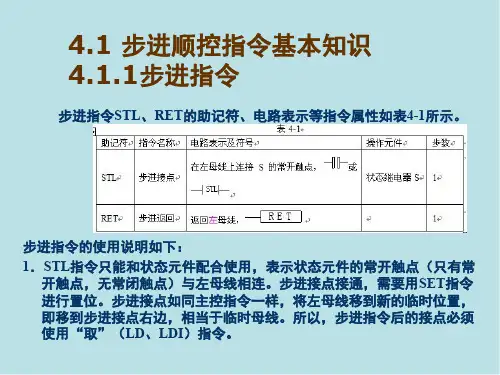

FX2N系列PLC的步进指令：步进接点指令STL
步进返回指令RET。
1、步进接点指令STL
说明：
1）梯形图符号： 。
2）功能：激活某个状态或称某一步，在梯形图上表现为从主母线上引出的状态接点。
STL指令具有建立子母线的功能，以使该状态的所有操作均在子母线上进行。3）STL指令在梯形图中的表示：
2、步进返回指令RET
说明：
1）梯形图符号：
2）功能：返回主母线。
步进顺序控制程序的结尾必须使用RET指令。
三、状态转移图的梯形图和写指令表
1、状态的三要素
状态转移图中的状态有驱动负载、指定转移目标和指定转移条件三个要素。 图中Y5：驱动的负载
S21：转移目标
X3：转移条件。
3、注意事项
1)程序执行完某一步要进入到下一步时，要用SET指令进行状态转移，激活下一步，并把前一步复位。
2)状态不连续转移时，用OUT指令，如图为非连续状态流程图：
非连续状态流程图
例：液压工作台的步进指令编程，状态转移图、梯形图、指令表如图所示。
例：小车两地卸料控制线路，个工作周期的控制工艺要求如下：
1）按下启动按钮SB，小车前进，碰到限位开关SQ1停5秒后，小车后退；
2）小车后退压合SQ2后，小车停5s后，第二次前进，碰到限位开关SQ3，再次后退； 3）后退再次碰到限位开关SQ2时，小台车停止。
1、PLC接线图
2、将整个过程按任务要求分解为各状态，并分配状态元件：
注意： S20与S23，S21与S24虽然功能相同，但是不同状态，故编号也不同。
3、弄清每个状态的功能、作用。
S0 PLC上电作好工作准备
S20 前进（输出Y1，驱动电动机M正转）
S21 后退（输出Y2，驱动电动机M反转）
S22 延时5s（定时器T0，设定为5s，延时到T0动作）
S23 同S20
S24 同S21
说明：各状态的输出可由状态元件直接驱动，也可由其他软元件触点的逻辑组合驱动。
分支序列结构
分类：选择性分支和并行性分支
一、选择序列结构：从多个流程中按条件选择执行其中的一个流程。
1、选择性分支的状态转移图
1）S20为分支状态
根据不同的条件（ X0,X10,X20）, 选择执行其中的一个流程。若满足转换条件a1，则转换到21步；若满足b1，则转换到31步；若满足c1，则转换到41步。
2）S50为汇合状态（可由S22、S32、S42任一状态驱动）
分支结束时，无论哪条分支的最后一步为活动步时，只要相应的转换条件成立，都能转换到50步。
2、选择序列的基本逻辑指令编程规则：
1）分支：各分支辅助继电器的常闭触点串联，作为分支前一步的结束条件。
2）合并：各分支辅助继电器的常开触点串联，作为汇合状态的驱动， 说明：选择序列一般只允许选择其中一个序列，即a1、b1、c1中只能有一个为真。
3、用基本指令实现选择序列
用基本指令编制的梯形图
4、用置位/复位指令实现选择序列
（a）分支 （b）合并 用置位/复位指令编写的梯形图程序、
5、用布进指令实现选择序列
举例：分捡小球大球的机械装置的控制，工作顺序是向下，吸抓住球，向上，向右运行，向下，释放，向上和向左运行至左上点（原点），抓球和释放球的时间均为 1 秒。
动作顺序：
1）左上为原点，机械臂下降（当碰铁压着的是大球时，限位开 SQ2断开，而压着的是小球时SQ2接通）。
2）左、右移由 Y4、Y3 控制，上升、下降由 Y2 、Y0 控制，将球吸住由 Y1 控制。
2、状态转移图
根据工艺要求，根据 SQ2 的状态（即对应大、小球）有两个分支，为选择性分支。分支在机械臂下降之后根据 SQ2 的通断，分别将球吸住、上升、右行到 SQ4 或 SQ5 处下降，此处应为汇合点。然后再释放、上升、左移到原点。状态转移图为：
指令表
LD M8002 STL S23 LD X5
SET S0 OUT Y2 SET S28
STL S0 LD X3 STL S28
OUT Y5 SET S24 OUT Y0
LD X0 STL S24 LD X2
AND X1 LDI X4 SET S29
AND X3 OUT Y3 STL S29
SET S21 STL S25 RST Y1
STL S21 SET Y1 OUT T2 OUT Y0 OUT T1 K10 OUT T0 K10 LD T2
K20 LD T1 SET S30 LD T0 SET S26 STL S30 AND X2 STL S26 OUT Y2
SET S22 OUT Y2 LD X3
LD T0 LD X3 SET S31 ANI X2 SET S27 STL S31 SET S25 STL S27 LDI X1
STL S22 LDI X5 OUT X4
SET Y1 OUT Y3 LD X1 OUT T1 STL S24 OUT S20
LD X4 RET
LD T1 SET S28 END
SET S23 STL S27
LDI M5
ANI M4
ANI M3
ANI M2
ANI M1
OUT S0
LD M8002
OR M10
ANI X2
SFTR (ENC34)
S0
M0
K6
K1
LD X3
OUT M8028 LDI T33 OUT T32
K5
LD T32 OUT T33
K5
OUT S1 OUT Y15 LD S1
PLS M10 LD X0
ANI X1
ANI M501 OUT M500 OUT Y10 LD X1
ANI X0
ANI M500 OUT M501 OUT Y11 LD M5
OR M4 OR M3 OUT Y0 LD M4
OR M3 OR M2 AND M500 LD M2
OR M1 OR M0 AND M501 ORB
OUT Y1 LD M2
OR M1 OR M0 AND M500 LD M4
OR M3 OR M2 AND M501 ORB
OUT Y2 END
经常看到有的工控朋友问起用PLC控制步进马达的问题，在这里我举个最简单的例子，只能提供思路，更深入的研究就靠大家自己了。
如图所示：1、2为步进电机驱动器的电源 3为控制电源正极 4为脉冲输入 5为方向控制
步进电机的步距角为1.8度，驱动器有细分的功能，考虑到精度和速度的问题，我们选用了半步运
行的方式。丝杆的螺距为5mm，即步进电机旋转一周，它所拖动的工件移动5个mm，PLC则输出
400个脉冲，即每毫米需要输出80个脉冲。5号脚高电平则电机正转，反之亦反。
设计的要求是这样的：在人机界面上输入工件要到的位置（以mm为单位），输入完成后工件自动
运行到指定位置停下。如果设定的位置大于实际的位置，则工件正向运转到位，反之亦反。
D200：人机界面输入的工件要求位置
D202：工件的实际位置
D204：实际位置与设定位置之差值
程序如下：
LDD> D200 D202
DSUBP D200 D202 D204 ；将差值送到D204
SET Y2 ；如果设定值大于实际值则正转
LDD<= D200 D202
DSUBP D202 D200 D204 ；将差值送到D204
RST Y2 ；如果设定值小于实际值则反转
LDD<> D200 D202 ；设定值与实际值不等
PLS M0
ANI M0
DPLSY K1000 K206 Y0 ；以1000赫兹的频率输出脉冲所需的脉冲数
LD M0
DMUL D204 K80 D206 ；所需输出的脉冲数
LD M8029
DADDP D202 D204 D202 ；脉冲输出完成后实际位置与设定位置一样
END
这是最简单的控制了，希望对大家有一定的启发，没有上机调试，应该是没什么问题了。看在同行的份上，大家不要扔臭鸡蛋哦。
另求好的PLCQQ群。
置位/复位及脉冲指令实验
一、实验目的
1、熟悉置位/复位及脉冲指令的使用。
2、掌握PLC 实验台输出负载指示电路的应用。
二、实验设备
1、Dais-PLC30MR 可编程控制模拟实验仪
2、计算机
3、连接导线一套
三、实验内容
1、SET/RST 指令
SET 为置位指令,RST 为复位指令,占一个程序步。
SET/RST 指令用于线圈（Y、S、M）的自保持功能，相当于一个R、S 触发器，其中S 为置位端，使线圈接通，R 为复位端，使线圈断电，指令使用方法如下。
(1)输入梯形图，写出语句表，说明结果。
(2) 输入梯形图，写出语句表，X0-X7 按表输入，观察输出结果
梯形图：
PLS 为上升沿微分输出指令，PLF 为下降沿微分输出指令。这两条指令仅在输入信号的上升沿或下降沿时，产生一个扫描周期的脉冲，占2 个程序步。
(1) 输入梯形图，写出语句表，说明结果。
梯形图：
(2) 输入梯形图，写出语句表，说明结果。
A、梯形图
C、梯形图
PLC控制步进电机的实例(图与程序) ·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。由于水平有限，本实例采用非专业述语论述，请勿引用。 ·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！ ·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。 ·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。 ·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。 ·程序如下图：(此程序只为说明用，实用需改善。) ·说明： ·在原点时将D8140的值清零(本程序中没有做此功能) ·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。当正转动作到A点时，D8140的值是3000。此时闭合X1，机械反转动作到B点，也就是-3000的位置。D8140的值就是-3000。 ·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。 ·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！
·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)： ·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。D8140的值为0 ·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。 ·一般两相步进电机驱动器端子示意图： ·FREE+，FREE-：脱机信号，步进电机的没有脉冲信号输入时具有自锁功能，也就是锁住转子不动。而当有脱机信号时解除自锁功能，转子处于自由状态并且不响应步进脉冲。 ·V+，GND：为驱动器直流电源端子，也有交流供电类型。 ·A+，A-，B+，B-分别接步进电机的两相线圈。
用PLC控制步进电机的相关指令 下面介绍的指令只适用于FX1S、FX1N系列的晶体管输出PLC，如高训的FX1N-60MT。这些指令主要是针对用PLC直接联动伺服放大器，目的是可以不借助其他扩展设备（例如1GM模块）来进行简单的点位控制，使用这些指令时最好配合三菱的伺服放大器（如MR-J2）。 然而，我们也可以用这些指令来控制步进电机的运行，如高训810室的实验台架。下面我们来了解相关指令的用法： 1、脉冲输出指令PLSY（FNC57） PLSY指令用于产生指定数量的脉冲。助记法为HZ、数目Y出来。指令执行如下： 2、带加减速的脉冲输出指令PLSR（FNC59） 3、回原点ZRN（FNC156）--------重点撑握 ZRN指令用于校准机械原点。助记法为高速、减速至原点。指令执行如下：
4、增量驱动DRVI（FNC158）--------重点撑握 DRVI为单速增量驱动方式脉冲输出指令。这个指令与脉冲输出指令类似但又有区别， 只是根据数据脉冲的正负多了个转向输出。本指令执行如下： 5、绝对位置驱动指令DRVA（FNC159） 本指令与DRVI增量驱动形式与数值上基本一样，唯一不同之处在于[S1.]： 在增量驱动中，[S1.]指定的是距离，也就是想要发送的脉冲数；而在绝对位置驱动指令中， [S1.]定义的是目标位置与原点间的距离，即目标的绝对位置。
下面以高训810室的设备为例，说明步进电机的驱动方法： 在用步进电机之前，请学员考虑一下几个相关的问题： 1、何谓步进电机的步距角？何为整步、半步？何谓步进电机的细分数？ 2、用步进电机拖动丝杆移动一定的距离，其脉冲数是如何估算的？ 3、在步进顺控中运用点位指令应注意什么？（切断电源的先后问题！） 步进电机测试程序与接线如下： 1、按下启动按钮，丝杆回原点，5秒钟后向中间移动，2秒后回到原点。
PLC教程理论篇之PLC 的位移与步进指令及 其应用一 一、移位指令简介 移位指令用于字或多个位（BIT）字中二进制位依次顺序左移或右移。有多种多样的移位指令： 简单左移：执行一次本指令移一次位。移位时用0移入最低位。原最低位的内容，移入次低位……依次类推，最高位的内容移出，或移入进位位（而原进位位的内容丢失）。有的PLC可设为，每次可移多个位。 简单右移：与左移不同的只是它为右移，先把进位位的内容移入字的最高位，原最高位的内容移入次高位……依次类推，原最低位的内容丢失，或移入进位位（而原进位位的内容丢失）。有的PLC可设为，每次可移多个位。 循环左移：它与简单左移不同的只是它的进位位的内容不丢失，要传给00位，以实现 循环。循环右移：与循环左移不同的是00的内容不丢失，传给进位位，原进位的值传给第15 位，以实现循环右移。还有可设定输入值的移位，如左移，不是都用0输入给最低位，而是可设定这个输入的值。还有可逆移位指令，由用控制字，控制左还是右移，并可实现多字移位。除了二进制的位（bit）移位，还有数位（digit）移位，可左移，也可右移SRD。移位的对象可以多个字。 还有字移位，以字为单位的移，执行一次本指令移一个字。移时0000移入起始地址（最小地址），起始地址的原内容移入相邻的较高地址，……最高地址（结束地址）的内容丢失。多次执行本指令，可对从起始到结束地址的内容清零。 等等。 图8-1示的为三家PLC左移指令梯形图符号。 图a中St是移位开始通道，Ed是移位终了通道，P是移位脉冲输入，R是复位输入，S 是移位信号输入。当P从OFF到ON时，而R又为OFF，则从St到Ed间的各个位（BIT），依次左移一位，并把S的值（OFF或ON）赋值给St的最低（00）位，Ed的最高（15）位溢出；但如R复位输入ON，移位禁止，并St到Ed各通道清零。 图b中SHL之后加DW为双字，即4个字节移位，EN为此指令执行条件。其输入为ON，才能执行本指令，否则，不执行。IN是进行移位的双字，OUT是移位结果输出的双字，N是每执行一次本指令将移位的位（BIT）数。每次移位时，除了移位双字各位值相应左移，并用0填入移入的位。
第4章步进指令 各大公司生产的PLC都开发有步进指令，主要是用来完成顺序控制，三菱FX系列的PLC有两条步进指令，STL（步进开始）和RET（步进结束）。 4.1 状态转移（SFC）图 在顺序控制中，我们把每一个工序叫做一个状态，当一道工序完成做下一道工序，可以表达成从一个状态转移到另一个状态。如有四个广告灯，每个灯亮1秒，循环进行。则状态转移图如图4-1所示。每个灯亮表示一个状态，用一个状态器S，相应的负载和 定时器连在状态器上，相邻两个状态器之间有 一条短线，表示转移条件。当转移条件满足时， 则会从上一个状态转移到下一个状态，而上一 个状态自动复位，如要使输出负载能保持，则 应用SET来驱动负载。每一个状态转移图应有 一个初始状态器（S0～S9）在最前面。初始状 态器要通过外部条件或其他状态器来驱动，如 图中是通过M8002驱动。而对于一般的状态器 一定要通过来自其他状态的STL指令驱动，不 能从状态以外驱动。 下面通过一个具体例子来说明状态转移图的画 法。 例4-1有一送料小车，初始位置在A点，按下启动按钮，在A点装料，装料时间5s,装完料后驶向B点卸 料，卸料时间是7s，卸 完后又返回A点装料， 装完后驶向C点卸料， 按如此规律分别给B、C 两点送料，循环进行。 当按下停止按钮时，一 定要送完一个周期后停 在A点。写出状态转移 初始状态器
图。 分析：从状态转移图中可以看出以下几点: (1) 同一个负载可以在不同的状态器中多次输出。 (2) 按下起动按钮X4，M0接通，状态可以向下转移，按下停止按钮，M0断开，当状态转移到S0时，由于M0是断开的，不能往下转移，所以小车停在原点位置。 (3) 要在步进控制程序前添加一段梯形图（见图4-3b ） （b ） 梯形图 （a ） 状态转移图 图4-3 控制送料小车状态转移图 M0 启动辅助继电器X1 原点条件M8002T3 X1 S23 S22 X3 S23 T2 S21 S24 X1 X2 T1 S22 S21 T0 S20 S0 打开卸料阀小车左行Y4A点 Y2T3C点 K70小车左行Y4小车右行 打开装料阀 原点指示Y1 Y3T2K50Y0A点 打开卸料阀小车右行B点 Y2T1K70Y3打开装料阀 Y1 T0 K50
用步进指令编程 步进顺序控制:状态寄存器、步进顺控指令。 一、状态寄存器 FX2N共有1000个状态寄存器，其编号及用途见下表。 类 别 元件编号 个 数 用 途 及 特 点 初始状态 S0 ～S9 10 用作SFC的初始状态 返回状态 S10 ～S19 10 多运行模式控制当中，用作返回原点的状态 一般状态 S20～S499 480 用作SFC的中间状态 掉电保持状态 S50～S899 400 具有停电保持功能，用于停电恢复后需继续执行的场合 信号报警状态 S900～S999 100 用作报警元件使用 说明：1）状态的编号必须在规定的范围内选用。 2）各状态元件的触点，在PLC内部可以无数次使用。 3）不使用步进指令时，状态元件可以作为辅助继电器使用。 4）通过参数设置，可改变一般状态元件和掉电保持状态元件的地址分配。 二、步进顺控指令 FX2N系列PLC的步进指令：步进接点指令STL 步进返回指令RET。 1、步进接点指令STL 说明： 1）梯形图符号： 。 2）功能：激活某个状态或称某一步，在梯形图上表现为从主母线上引出的状态接点。 STL指令具有建立子母线的功能，以使该状态的所有操作均在子母线上进行。3）STL指令在梯形图中的表示：
2、步进返回指令RET 说明： 1）梯形图符号： 2）功能：返回主母线。 步进顺序控制程序的结尾必须使用RET指令。 三、状态转移图的梯形图和写指令表 1、状态的三要素 状态转移图中的状态有驱动负载、指定转移目标和指定转移条件三个要素。 图中Y5：驱动的负载 S21：转移目标 X3：转移条件。
3、注意事项 1)程序执行完某一步要进入到下一步时，要用SET指令进行状态转移，激活下一步，并把前一步复位。 2)状态不连续转移时，用OUT指令，如图为非连续状态流程图： 非连续状态流程图 例：液压工作台的步进指令编程，状态转移图、梯形图、指令表如图所示。
PLC步进顺序控制指令 应用：工作过程按照一定的顺序动作或动作的重复较多即可使用步进顺控指令。 特点：程序的可读性强。 一、状态流程图 1、对于比较复杂的顺序控制进行编程： 首先，要根据控制过程画出状态流程图； 然后，用步进指令实现。 2、状态流程图的三要素 （1）状态的任务，即该状态要做什么。 （2）状态转移条件，即满足什么条件实现状态转移。 （3）状态转移的方向，即转移到什么状态去。 二、状态元件 状态继电器：S0-S899，其中：S0-S499（非保持型）； S500-S899（非保持型）； 分类：1、S0-S9初始状态继电器 2、S10-S19回零状态继电器 3、S20-S899通用状态继电器 三、步进指令（STL RET） STL 步进接点指令，操作元件是状态继电器S， 功能：将步进接点接在左母线上。 RET 步进返回指令，没有操作元件。 功能：使副母线返回到原来左母线的位置。 四、常用辅助继电器 M8000 运行监视，运行时接通。 M8002 初始脉冲，仅在瞬间（1个扫描周期）接通。 M8013 1秒钟脉冲，M8012 0.1秒钟脉冲，M8014 1分
钟脉冲 M8015 1小时脉冲 M8040 禁止转移 M8031、M8032清除数据 M8034 暂停 五、状态流程图与梯形图的相互转化 练习： S0 M8002 (ZRST S0 S22) S20 (Y1) X1 S21 (Y2) (Y1) X2 X3 S22 (Y3) X4 S0 状态流程图梯形图（程序）S20 X0 (ZRST S20 S22) S20 (Y1) X1 S21 (Y2) T1 T2 S22 (Y3) T3 S21 (T2 K20) (T3 K20)
第4章 步进指令 各大公司生产的PLC 都开发有步进指令，主要是用来完成顺序控制，三菱FX 系列的PLC 有两条步进指令，STL （步进开始）和RET （步进结束）。 4.1 状态转移（SFC ）图 在顺序控制中，我们把每一个工序叫做一个状态，当一道工序完成做下一道工序，可以表达成从一个状态转移到另一个状态。如有四个广告灯，每个灯亮1秒，循环进行。则状态转移图如图4-1所示。每个灯亮表示一个状态，用一个状态器S ，相应的负载和 定时器连在状态器上，相邻两个状态器之间有 一条短线， 表示转移条件。 当转移条件满足时，则会从上一个状态转移到下一个状态，而上一个状态自动复位，如要使输出负载能保持，则应用SET 来驱动负载。每一个状态转移图应有一个初始状态器（S0～S9）在最前面。初始状态器要通过外部条件或其他状态器来驱动，如图中是通过M8002驱动。而对于一般的状态器一定要通过来自其他状态的STL 指令驱动，不能从状态以外驱动。 下面通过一个具体例子来说明状态转移图的画 法。 例4-1 有一送料小车，初始位置在A 点，按下启动按钮，在A 点装料，装料时间5s,装完料后驶向B 点卸料，卸料时间是7s ，卸完后又返回A 点装料，装完后驶向C 点卸料，按如此规律分别给B 、C 两点送料，循环进行。当按下停止按钮时，一定要送完一个周期后停在A 点。写出状态转移
图。 分析：从状态转移图中可以看出以下几点: (1) 同一个负载可以在不同的状态器中多次输出。 (2) 按下起动按钮X4，M0接通，状态可以向下转移，按下停止按钮，M0断开，当状态转移到S0时，由于M0是断开的，不能往下转移，所以小车停在原点位置。 (3) 要在步进控制程序前添加一段梯形图（见图4-3b ） （b ） 梯形图 （a ） 状态转移图 图4-3 控制送料小车状态转移图 M0 启动辅助继电器X1 原点条件M8002T3 X1 S23 S22 X3 S23 T2 S21 S24 X1 X2 T1 S22 S21 T0 S20 S0 打开卸料阀小车左行Y4A点 Y2T3C点 K70小车左行Y4小车右行 打开装料阀 原点指示Y1 Y3T2K50Y0A点 打开卸料阀小车右行B点 Y2T1K70Y3打开装料阀 Y1 T0 K50
台达PLC步进继电器与步进指令台达PLC步进继电器S简介（DVP-ES2 ） 1 ?步进梯形指令简介（下称STL指令） 当步进继电器S结合“步进梯形图”指令STL使用时，相当于一个特殊的接点。在编程软件WPLSoft中，梯形图显示出的STL指令形式为—v S> —。而在ISPSoft中，显示为逻辑块的形式。 两种表现形式的实质是一样的，本文程序将以WPLSoft编辑，图1是一个示例。 图1 运行程序：接通XI、S3接通，Y1接通；断开X1, Y1保持接通。再接通X2、S3断开，随之Y1断开。
也就是说，图1中，S3的通断，控制了Y1的通断；而这是通过STL S3实现的，所以STL S3相当于一个接点。 试用ISPSoft编程软件，打开图1程序，得其形式如图2。
NETWORK 1 图2 2. STL指令特点 实际上，在应用STL指令时，步进继电器的复位，一般是在“状态转换”时进行的，参见图3。 运行结果仍然是：接通一下X1 （接通后随即断开）、Y1接通, 接通一下X2、Y1断开。 但此时的S3断开、Y1断开，是因为S20接通的缘故，即状态 发生了转换，由S3的接通、转换到了S20的接通。
28 2 ）示例2。取《自学自会PLC 指令一一三菱FX2N 编程技术及 这里，Y1作为试验指示用，实际编程时，应根据具体情况 决 定STL S3回路块内的驱动器件。而 S20，同样可以如图3的S3一样， 继续驱动有关器件。 3.编程示例 清楚了指令的工作原理，就可以根据“设计要求”试编程序。 1 ）示例1。试编制这样一个程序: 接通一下XI 、Y1接通，3秒后Y1断开、Y2接通，再3秒后Y2 断开、Y1接通，如此循环，直到 X2接通，Y1、Y2才全断开。 根据要求，可以编制一个如图 4所示的程序，来达到目的。 T I ------------- S3 XI YS ------------ 忡 S20 YE ---------------- SSL - SET S3 ----------- [T 限 T1 颐 T1 ―\ [ X2 (S3) ----- 丈 颈 T2 （S20）

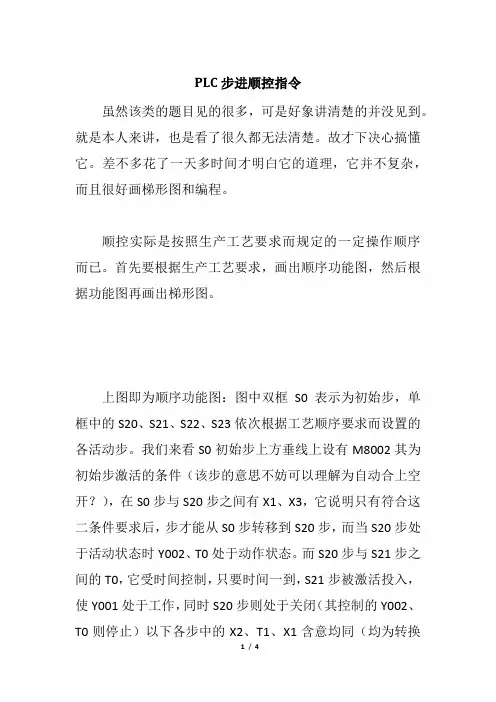

PLC步进顺控指令 虽然该类的题目见的很多，可是好象讲清楚的并没见到。就是本人来讲，也是看了很久都无法清楚。故才下决心搞懂它。差不多花了一天多时间才明白它的道理，它并不复杂，而且很好画梯形图和编程。 顺控实际是按照生产工艺要求而规定的一定操作顺序而已。首先要根据生产工艺要求，画出顺序功能图，然后根据功能图再画出梯形图。 上图即为顺序功能图：图中双框S0表示为初始步，单框中的S20、S21、S22、S23依次根据工艺顺序要求而设置的各活动步。我们来看S0初始步上方垂线上设有M8002其为初始步激活的条件（该步的意思不妨可以理解为自动合上空开？），在S0步与S20步之间有X1、X3，它说明只有符合这二条件要求后，步才能从S0步转移到S20步，而当S20步处于活动状态时Y002、T0处于动作状态。而S20步与S21步之间的T0，它受时间控制，只要时间一到，S21步被激活投入，使Y001处于工作，同时S20步则处于关闭（其控制的Y002、T0则停止）以下各步中的X2、T1、X1含意均同（均为转换
