1、建筑体系
1-1、门式刚架体系
1-1-1、基本构件图
1-1-2、说明
力学原理
门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架
刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆
刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁
一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。1-1-
3、门式刚架的基本形式
a.典型门式刚架
6 s# ]8 P, H' }) e5 y! X8 丫
c.带局部二层的门式刚架
b.带吊车的门式刚架
2 K5 J% N# x' p: p2 R
刖柬妆-- 黒超二足
衆
■■于」
U'H
医
—
^
1
H：
?.
较接柱脚
刚接柱脚一 刚接柱脚二
柱头节点一
柱头节点二 4 1% m! D; ?1 n% R
1-1-4、基本节点 a.柱脚节点 "0;'! A 4 Q# r1 @5 j8 L# n* X b.梁、柱节点 + @. r: U' X" R) g5 l' @ 梁间连接节点*
吊车梁牛腿节点
抗风柱连接节点,
■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式
礼单坡单盼h”山墙刚架.
匚连跨多屋脊
止连跨单斥脊
C,单-坡连跨
■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了 1-2、多层框架体系
1-2-1、框架图示
1-2-2、说明 力学模型
a. 纯刚接框架：纵横两个方向均采用刚接的框架。
b. 刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力
c. 支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d. 有时为保证足够的刚度，在刚接框架中亦设置支撑。 框架柱
90度。
B5 o1 v3 J
框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。
框架梁
框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑
支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点
a.柱脚节点
■柱脚节点同门式刚架体系。
b.柱、梁节点
-W1 k! f. v# |4 F0 j/ [
梁柱双向刚接节点一梁柱双向刚接节点二+ i- n# \% m5 |+ r& @; N
阿j L脱
矗鳴博搞聲津舞
卜」
梁柱单向刚按节点
.k/ 人9 w+ W8 @: c, A1 w7 c
通梁方成柱顶节点卞次梁连接节点"
2、支撑、系杆
2-1、图示
柱间柔性支撑柱间刚性支撑
2-2、说明
■支撑分为柔性支撑和刚性支撑两种。柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
■系杆和支撑联合作用，形成封闭的受力体系。在支撑端头有刚性构件和传递压力的情况下，不需设置系杆。
■屋面水平支撑做法同柱间支撑。
■根据需要，支撑还有人字形、八字形、K形、V型、门形、L形、丫形、单斜杆等形式。
3、隅撑
3-1、图示
3-2、说明
■隅撑的设置在于梁或柱受压翼缘的平面外计算长度。隅撑可用角钢制作或扁钢压制成型。
■在多层框架体系中，梁柱刚接的位置常设置水平隅撑。
4、吊车梁
4-1、图示
吊车梁中间跨构造
标准吊车梁图
4-1、说明
■吊车梁为吊车荷载的承载构件，由钢板焊接成型。
■变形缝位置处理参照边跨构造。
■吊车吨位大时设置制动桁架或制动梁来抵抗横向水平荷载。
5、雨蓬
+ _/ A# Q% wO g$ ?+ m# T) U
蓬用压型钢板采用HV-197TD-788板和HV-205TD-820板。
6、檩条、墙梁
6-1、C型冷弯薄壁型钢
6-1-1、型钢截面特性
i* d) U& d% c2 G B# }
-1-2、
檀条安装节点图
6-2、Z 型冷弯薄壁型钢 6-2-1
、型钢截面特性
墙梁安装节点图
6-2-2、安装节点图N! ~. n% O- \1 }# u
7、屋面、墙面压型钢板
7-1、HV-203KL-406 板
7-1-1、板型图
m$ g$ g" e( '# D, r
截面删表
(mm)(mm)(EE )(匸rn^/m )
罐面牴城
摊C匚
m5/m丨
V建HV-203KL-4Q6406600
0,42S20.191095
0^7622.5512.23
0,57627.2914.80
7-1-2、连接节点图
连接节点.
边波扣合节点
中波扣合节点
7-2、HV-380SF-760
7-2-1、板型图
+ s" {# U7 Q8 n5 '/ {+ s4 H
輿1 丄205
40
6
Z8 A, p( i- }$ b5 O6 s
1210
*- T
760
截面特性茨
7-2-2、连接节点图
7 I: Q; {4 @6 _6 r/ p8 m2 q
边波锁缝商点一
'/ y1 K! s+ U G' r1 |
e% 人：H& D$ '-人
7-3、HV-475SF-475板7-3-1、板型图
4 V1 p0 V6 U4 d+ K$ X
197
197 .
197 .
Ml ---------------------------------------------------------------------
--------------------
压型猶板型专
有敷够宽度
(mm)
ms (mm ) 1犀 l mm) 截面urn 党 (cm^/ni) 裁面换 (cm^/m 〕
用逢 HV-197TD-788
768
1000
0.376
6.84 3.58
0.426 7.75 4C8 0.476 8.66 4上丄 0.576
10,43
5.49
7-4-2、连接节点
? 后一片板
说明：
■防水空腔可以阻止因毛细现象而造成的渗水。
■该板型可用于屋面板和墙面板，采用自攻螺钉和屋面檩条或墙梁连接。
■用作屋面板时，螺钉穿过波峰与屋面檩条固定；用作墙面板时，螺钉在靠近波峰的波 谷平直段与墙梁固定。 7- 4、HV-205TD-820板
ii ■一片低—j s —冶一片阴
一號座
7-4、HV-197TD-788板 7-4-1、板型图
j6 G6 j' T# G. u! ]$ A 8 t% _& |
7-5-1、板型图
205
205
.
1
205 205
820
F 性表
正型钢掘型号
有就覆盖覺度 (mm ) 展开賑 1 mm ) 枚库 < mm > (cm^/m >
截面畸歩 用建
HV-205TD-820
820
1000
0.376
6J9 3,40
屋而鞭
0.426 7.24 3.85 0.4^6
S.09 <30 0.576
10.79
5.74
7-5-2、连接节点图
明：
■防水空腔可以阻止因毛细现象而造成的渗水。
■该板型可用于屋面板和墙面板，采用自攻螺钉和屋面檩条或墙梁连接。
■用作屋面板时，螺钉穿过波峰与屋面檩条固定；用作墙面板时，螺钉在靠近波峰的波 谷平直段与墙梁固定。 7-6、HV-225TD-900板 7-6-1、板型图
后一片板
前一片板

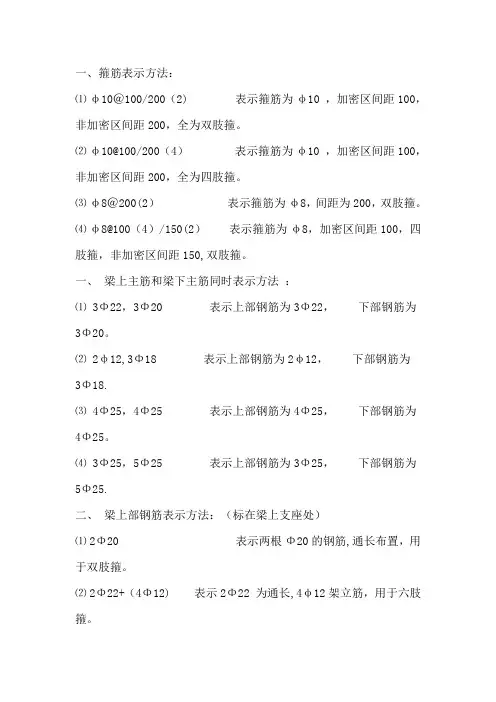

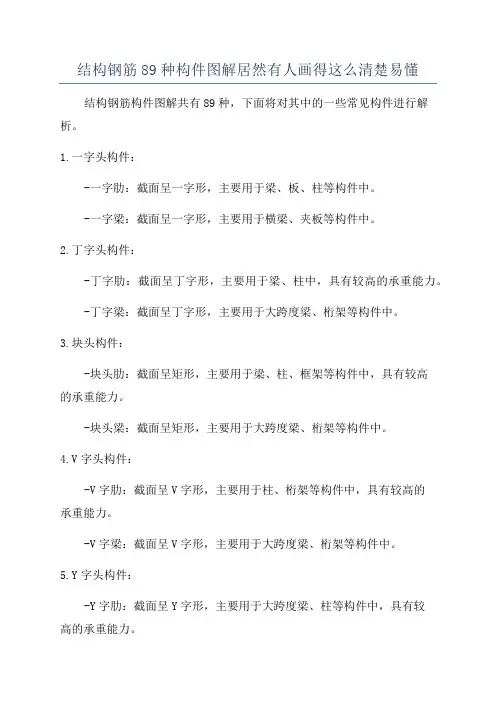

钢筋识图入门 一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□———————————□———————□———————————□4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。 Y500×250 表示梁下加腋，宽500，高250。 N4Φ18 表示梁腰中抗扭钢筋。 φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
一、箍筋表示方法： ⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。 ⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。 ⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。 ⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。 ⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。 Y500×250 表示梁下加腋，宽500，高250。 N4Φ18表示梁腰中抗扭钢筋。
1、建筑体系 1-1、门式刚架体系 1-1-1、基本构件图 1-1-2、说明 力学原理 门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。 刚架 刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。 支撑、系杆 刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支
撑组成受力封闭体系。 屋面檩条、墙梁 一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。1-1-3、门式刚架的基本形式 a.典型门式刚架 6 s# ]8 P, H' }) e5 y! X8 Y b.带吊车的门式刚架 2 K5 J% N# x' p: p2 R c.带局部二层的门式刚架
1-1-4、基本节点a.柱脚节点 " O; `! ^4 Q# r1 5 j8 L# n* X b.梁、柱节点 + . r: U' X" R) g5 l'
4 I% m! D; ?1 n% R ■局部二层节点参照多层框架体系。1-1-5、刚架衍生形式
* t! z- I3 P. F& J! `; T* E: y/ \ ■吊车和局部二层可在衍生形式刚架中布置。 ■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。1-2、多层框架体系 1-2-1、框架图示 6 V) u$ B5 o1 v3 J
1-2-2、说明 力学模型 a.纯刚接框架：纵横两个方向均采用刚接的框架。 b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。 c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。 d.有时为保证足够的刚度，在刚接框架中亦设置支撑。 框架柱 框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。 框架梁 框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。 支撑 支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

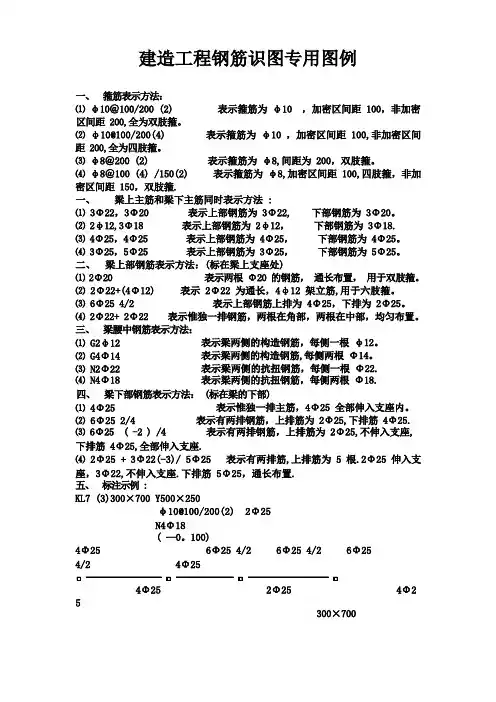

钢筋识图大全 一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25 300×700
入门钢筋识图 一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
钢结构图纸基本识图 1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；1 5．给水排水工程；16．AutoCAD绘图基础。 二：《土木建筑制图》 建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。 重要的一课是识图、读图。 工程识图是专业性很强的一门学问。 ——什么图可以作为预算的依据？ ——哪些图可以计算出一件构造的工程量？ ——从哪些图纸上可以计算出什么材料的实际耗用量？ ——有了工程量数据怎么来计算它的价值？ ——工程造价的依据有那些？ 今天开始的课程将逐步获得答案。
1.1建筑识图与工程量计算（P151） 一、建筑识图 1、基本概念 国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。 2、施工图作用：指导施工，技术依据；指导结算，支付进度款 依据；指导决算，结算工程款依据。 一套完整的施工图应： A、首页图目：从建施01-、结施01-、水施01-、电施01-（又 分强电、弱电、讯施01-）、电通01-。 标准图 设计总说明，容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室外用材、强度 等级。 装修表 门窗表
平法识图与钢筋算量经典试题
11.混凝土保护层是指( )。 A．纵筋中心至截面边缘的距离。 B．纵筋外缘至截面边缘的距离。 C．箍筋中心至截面边缘的距离。 D．箍筋外缘至截面边缘的距离。 12.下列关于柱平法施工图制图规则论述中错误的是( )。 A．柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式。 B．柱平法施工图中应按规定注明各结构层的楼面标高、结构层高及相应的结构层号。 C．柱编号由类型代号和序号组成。 D．注写各段柱的起止标高，自柱根部往上以变截面位置为界分段注写，截面未变但配筋改变处无须分界。 13.施工图中若某梁编号为KL2(3B),则3B表示( )。 A．三跨无悬挑 B．三跨一端有悬挑 C．三跨两端有悬挑 D．三跨边框梁 14.平法表示中,若某梁箍筋为Φ8@100/200(4),则括号中4表示( )。 A．有四根箍筋间距200 B．箍筋肢数为四肢C．有四根箍筋加密 D都不对 15.梁平法配筋图集中标注中,G2Φ14表示( )。 A．梁侧面构造钢筋每边两根 B．梁侧面构造钢筋每边一根 C．梁侧面抗扭钢筋每边两根 D．梁侧面抗扭钢筋每边一根 16.梁的上部有4根纵筋，2Φ25放在角部，2Φ12放在中部作为架立筋，在梁支座上部应注写为（） A、2Φ25+2Φ12 B、2Φ25+（2Φ12） C、2Φ25；2Φ12 17.梁的支座下部钢筋两排，上排2Φ22，下排4Φ25，在梁支座上部应注写为（）。 A、2Φ22+4Φ25 B、2Φ22+4Φ25 4/2 C、2Φ22+4Φ25 2/4 18.梁的平法注写包括集中标注原位标注，表达梁的通用数值，表达粱的特殊数值（ )。 A、原位标注、集中标注 B、集中标注、原位标注 19.施工图中若某梁编号为KL2(3B),则3B表示（）。 A．三跨无悬挑 B．三跨一端有悬挑C．三跨两端有悬挑 D．三跨边框梁 20.梁平法施工图的表示方法系在梁的平面布置图上采用（）注写方式和（）注写方式。A；平面和截面 B：集中标注和原位标注 C；集中标注和平面 21、直径1200的混凝土圆柱，每层柱净高4200，一层梁高750，无其它特殊要求的情况下，第一个加密区长度（） A、1800 B、1400 C、700 D、该柱为短柱，通长加密
网络教育学院《钢筋混凝土结构课程设计》 题目：整体式单向板肋梁厂房单向板设计 学习中心： 专业：土木工程 年级： 学号： 学生： 指导教师：
1 基本情况 本章需简单介绍课程设计的内容，包括厂房的尺寸，板的布置情况等等内容。 1、工程概况 某某高新园区科技园某小区住宅，设计使用年限为50年，住宅小区采用砖混结构，楼盖要求采用整体式单向板肋梁楼盖。墙厚370mm，柱为钢筋混凝土柱，截面尺寸为400400 ?。 mm mm 2、设计资料 （1）楼板平面尺寸为19.833 ?，如下图所示： m m 图2.1 楼板平面图 （2）楼盖做法详图及荷载 图2.2 楼盖做法详图
楼面均布活荷载标准值为：7kN/m2 楼面面层用20mm厚水泥砂浆抹面，γ=20kN/m3, 板底及梁用20mm厚混合砂浆天棚抹底，γ=17kN/m3 楼盖自重即为钢筋混凝土容重，γ=25KN/m3 ④恒载分项系数1.2；活荷载分项系数为1.3（因工业厂房楼盖楼面活荷载标 准值大于4kN/m2） ⑤材料选用 混凝土：C25 钢筋：梁中受力纵筋采用HRB335级钢筋；板内及梁内的其它钢筋可以采用HPB235级。
2 单向板结构设计 2.1 板的设计 2.1.1 荷载 板的永久荷载标准值 80mm 现浇钢筋混凝土板 0.08×25=2 kN/m 2 20mm 厚水泥砂浆抹面 0.02×20=0.4 kN/m 2 20mm 厚混合砂浆天棚抹底 0.02×17=0.34 kN/m 2 小计 2.74 kN/m 2 楼面均布活荷载标准值 7 kN/m 2 永久荷载分项系数取1.2，因工业厂房楼盖楼面活荷载标准值大于4kN/m 2 ，所以活荷载分项系数取1.3。于是板的荷载总计算值： ①q=G γk g +?Q γk q =1.2×2.74+0.7×1.3×7=9.658kN/m 2 ②q=G γk g +Q γk q =1.2×2.74+1.3×7=12.388kN/m 2 由于②>①，所以取②q=12.388kN/m 2 ，近似取q=12kN/m 2 2.1.2 计算简图 次梁截面为200mm ×500mm ，现浇板在墙上的支承长度不小于100mm ，取板在墙上的支承长度为120mm 。按塑性内力重分布设计，板的计算跨度： 边跨0l =n l +h/2=2200-100-120+80/2=2020mm<1.025n l =2030mm ，取0l =2020mm 中间跨0l =n l =2200-200=2000mm 因跨度相差小于10%，可按等跨连续板计算。取1m 宽板带作为计算单元，计算简图如图所示： 图2.5 板计算简图
钢筋识图入门及钢筋算量基本方法（附图） 一、箍筋表示方法： ⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 二、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。 三、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 四、梁腰中钢筋表示方法： ⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。 五、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排 筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。2Φ25伸 入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 六、腰筋/构造筋 N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根. G2B12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根. N是受扭筋的意思，G是构造筋的意思.
钢筋翻样基础知识·名词解释·计算公式大全 1、钢筋的锚固长度 为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。 如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。 “锚固长度”应成为钢筋工的第一概念。 锚固长度是图集中的固定值。在《平法》各本图集中均有列表 锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。 选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。 在任何情况下，锚固长度不得小于250mm。 非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。 当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。
当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。 框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0. 4laE 加15d直角钩。 2、纵向受拉钢筋的绑扎搭接长度 纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。 在任何情况下搭接长度不得小于300mm。 搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。 3、受力钢筋的混凝土保护层最小厚度 前提条件是混凝土结构的环境类别。 保护层厚度在图纸的结构说明页中均有详细规定。 一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是3 0mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。
钢筋识图入门知识大全文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
一、箍筋表示方法： ⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250
【钢筋识图入门】快速看懂钢筋结构图上的标注 ⑴10@100/200(2) 表示箍筋为直径10一级钢，加密区间距100，非加密区间距200，全为双肢箍。 ⑵10@100/200(4) 表示箍筋为直径10一级钢，加密区间距100，非加密区间距200，全为四肢箍。 ⑶8@200(2) 表示箍筋为直径8一级钢，间距为200，双肢箍。 ⑷8@100(4)/150(2) 表示箍筋为8，加密区间距100，四肢箍，非加密区间距150，双肢箍。综合解读：斜杠前面是加密区箍筋间距，斜杠后面是非加密区箍筋间距，后面刮号里的数字表示箍筋肢数一、梁上主筋和梁下主筋同时表示方法： ⑴322；320 分号前面表示上部钢筋为322, 分号后面表示下部钢筋为320。 ⑵212；318 分号前面表示上部钢筋为212, 分号后面表示下部钢筋为318。 ⑶425；425 分号前面表示上部钢筋为425, 分号后面表示下部钢筋为425。 ⑷325；525 分号前面表示上部钢筋为325, 分号后面表示下部钢筋为525。 二、梁上部钢筋表示方法：（除集中标注以外，标在梁上部支座处的钢筋） ⑴220 表示两根直径20的二级钢筋，是否是通长布置要结合看集中标
注，用于双肢箍。 ⑵222+（412）表示两根直径22二级钢，是否是通长布置要结合看集中标注，412是中间架立筋，是否是六肢箍要看集中标注的钢筋信息，也有可能是四肢箍。 ⑶625 4/2 表示上部钢筋第一排为四根直径25二级钢，上部第二排为两根直径25二级钢。 ⑷222+ 222 表示只有一排钢筋，两根直径22在角部通长布置，两根直径22在中部仅在支座处布置。 三、梁腰中钢筋表示方法： ⑴G212 表示梁两侧的构造钢筋，每侧一根12。 ⑵G414 表示梁两侧的构造钢筋，每侧两根14。 ⑶N222 表示梁两侧的抗扭钢筋，每侧一根22。 ⑷N418 表示梁两侧的抗扭钢筋，每侧两根18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴425 表示只有一排主筋，425 全部伸入支座内。 ⑵625 2/4 表示有两排钢筋，上排筋为225，下排筋425。 ⑶625 （-2 ）/4 表示有两排钢筋，上排筋为225，不伸入支座，下排筋425，全部伸入支座。 ⑷225 + 322（-3）/ 525 表示有两排筋，上排筋为5根。225伸入支座，322，不伸入支座。下排筋525，通长布置。 五、标注实例解读： KL7（3）300700 Y500250
对学习平法施工图识读的总结 钢筋混凝土结构构件配筋图的表示方法有3种：详图法、梁柱表法和平面整体表示法。详图法和梁柱表法都属于传统的施工图绘制方法，传统的结构施工图表示方法将创造性劳动和非创造性劳动混为一体，不仅有出图量大的缺点，而且图中还有大量的重复性工作，绘图过程中容易出错，也不易修改，从而导致设计效率低，质量难以控制。 平法则是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，使之构成一套新型完整的结构施工图，平法的优点是标准化程度较高，直观性强，可提高工作效率一倍以上，减少图纸量65％—80﹪，减少错漏碰缺现象及校核方便，易于更正。 在课堂上我学习的主要是梁、板、柱的平法表示方法，通过学习，我对平法也大致有了一些认识，对于一些简单的配筋图也可以看明白了，下面我就对这段时间对平法的学习做一个总结： 一.板平法施工图。板平面注写有两种方式：板块集中标注和板支座原位标注。板块集中标注的内容主要包括板块编号、板厚、贯通纵筋及板顶面标高高差。如(YXB2 h﹦160／100 B:Xc﹠YcФ8﹫200 T：XcФ8﹫200 )表示的是2号延伸悬挑板，板根部厚度为160㎜，端部厚度为100㎜，板下部双向均配置直径为8㎜间距为200㎜的构造钢筋，板上部X向配置直径为8㎜间距为200㎜的构造钢筋。板支座原位标注内容主要包括板支座上部非贯通纵筋和纯悬挑板上部受力钢筋。 二.柱平法施工图。柱平法施工图表示方法分为柱列表注写方式和截面注写方式。柱列表注写方式是指在柱平面布置图上，分别在相同编号的柱中选择一个或几个截面标注该柱的几何参数代号;在柱表中注写柱号、柱段的起止标高、几何尺寸和柱的配筋值，并配以各种柱截面形状及其箍筋类型图的方式表示柱平法施工图。截面注写方式是指在各标准层绘制的柱平面布置图的柱截面上，分别在相同编号的柱中选择一个截面，将截面尺寸和配筋数值直接标注在其上的形式。 三.梁平法施工图。梁平法施工图表示方法有梁平面注写方式和截面注写方式。梁平面注写方式是指在梁平面布置图上，分别在编号不同的梁中各选一根梁，将截面尺寸和配筋的具体数值标注在该梁上来表达梁平面的整体配筋。平面注写方式又包括集中标注和原位标注，集中标注必须标注梁编号、梁截面尺寸、梁箍筋、梁上部通长筋或架立筋、梁侧面纵向构造钢筋和受扭钢筋的配置，选注值为梁顶面标高高差；原位标注，当梁上部和下部纵筋多于一排时，用斜线自上而下分开，直径不同时中间用加号相连。梁截面注写方式是指在分标准层绘制的梁平面布置图上，分别在不同编号的梁中各选择一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的表示方式。
[转] 钢筋识图入门2010-10-24 22:49阅读(2)转载自 ? ? ? ? ? ? ? | 一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700

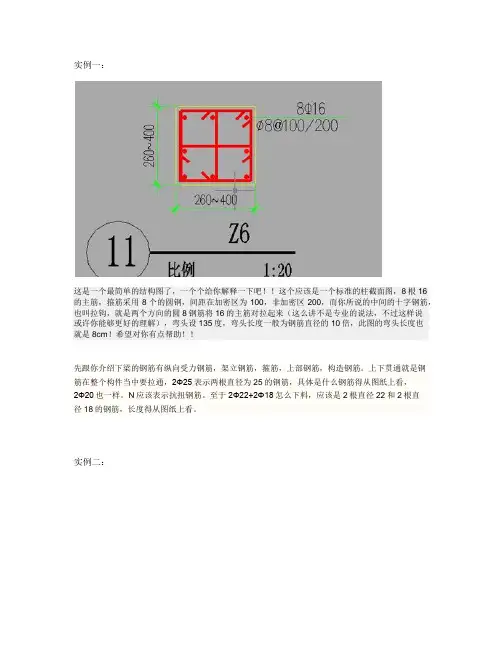

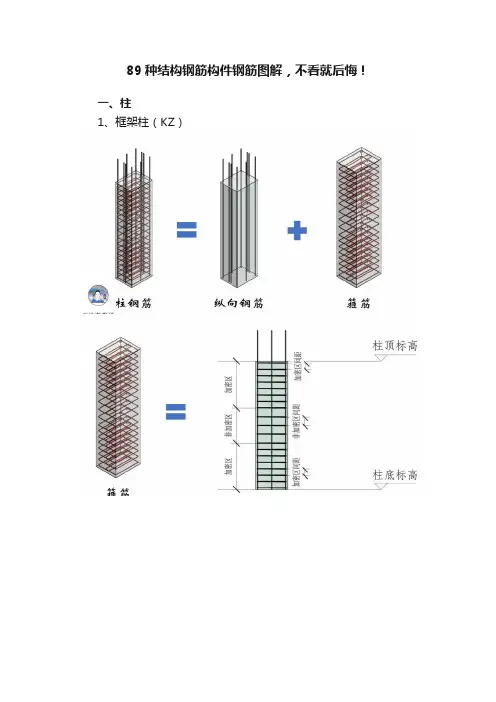

实例一： 这是一个最简单的结构图了，一个个给你解释一下吧！！这个应该是一个标准的柱截面图，8根16的主筋，箍筋采用8个的圆钢，间距在加密区为100，非加密区200，而你所说的中间的十字钢筋，也叫拉钩，就是两个方向的圆8钢筋将16的主筋对拉起来（这么讲不是专业的说法，不过这样说 或许你能够更好的理解），弯头设135度，弯头长度一般为钢筋直径的10倍，此图的弯头长度也 就是8cm！希望对你有点帮助！！ 先跟你介绍下梁的钢筋有纵向受力钢筋，架立钢筋，箍筋，上部钢筋，构造钢筋。上下贯通就是钢 筋在整个构件当中要拉通，2Φ25表示两根直径为25的钢筋，具体是什么钢筋得从图纸上看， 2Φ20也一样。N应该表示抗扭钢筋。至于2Φ22+2Φ18怎么下料，应该是2根直径22和2根直 径18的钢筋，长度得从图纸上看。 实例二：
