球墨铸铁管施工工艺 The manuscript was revised on the evening of 2021

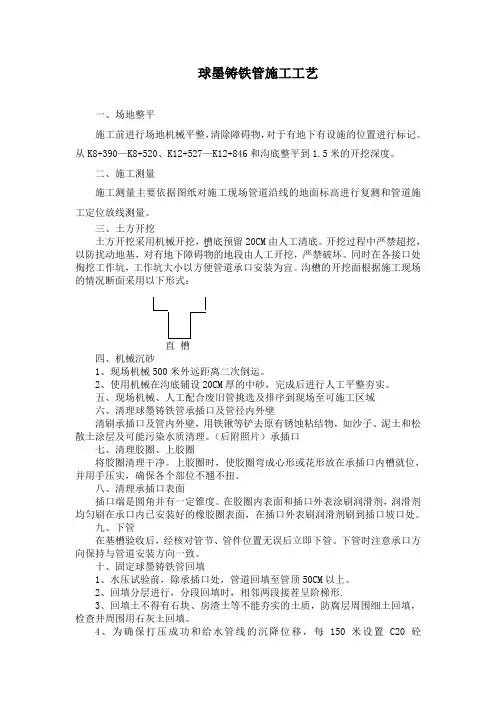

球墨铸铁管施工工艺

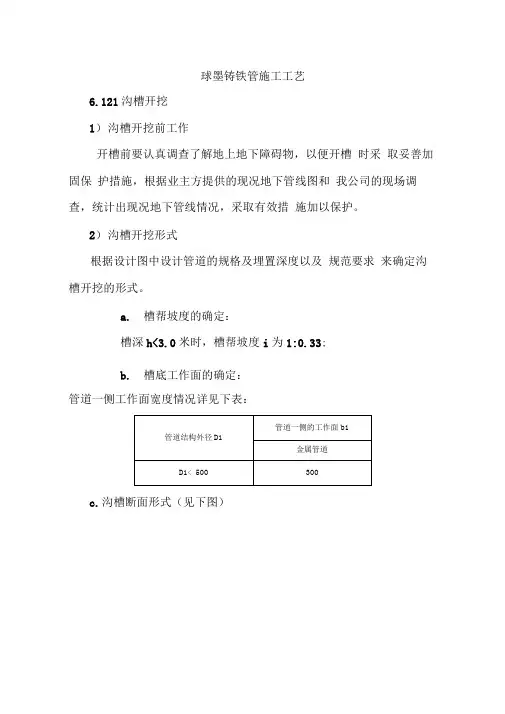

6.1.2.1沟槽开挖
（1）沟槽开挖前工作
开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。
（2）沟槽开挖形式
根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。
a. 槽帮坡度的确定：
槽深h<米时，槽帮坡度i为1：；
b. 槽底工作面的确定：
管道一侧工作面宽度情况详见下表：
c.沟槽断面形式（见下图）

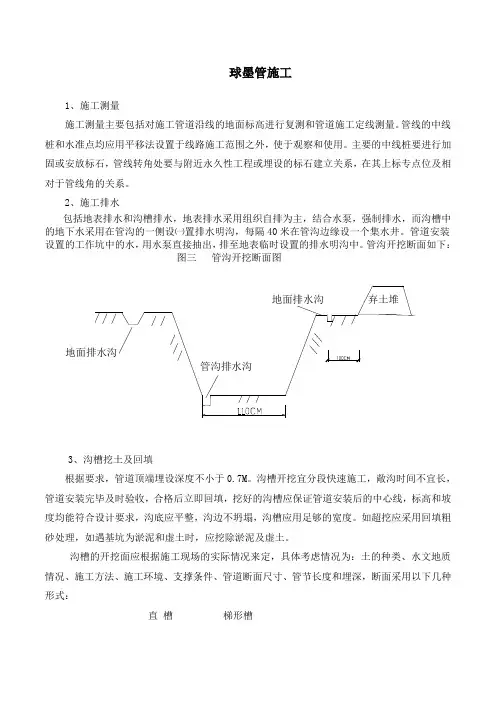

沟槽开挖断面
（3）开挖方法
a.土方开挖采用机械开挖，槽底预留20cm由人工清底。开挖过程中严禁超挖，以防扰动地基。对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。
b.沟槽开挖尽量按先深后浅顺序进行，以利排水。
c.挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。
d.开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。
6.1.2.2下管
在沟槽检底后，经核对管节、管件位置无误后立即下管。下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。
6.1.2.3 清理承口
清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。
6.1.2.4清理胶圈，上胶圈
将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。胶圈存放注意避光，不要叠合挤压，长期贮存在盒子里面，或用其他东西罩上。
6.1.2.5清理插口表面
插口端是园角并有一定锥度，在胶圈内表面和插口外表涂刷润滑剂（洗涤灵），润滑剂均匀刷在承口内已安装好的橡胶圈表面，在插口外表面刷润滑剂刷到插口坡口处。
6.1.2.6接口
插口对承口找正，支立三角架，挂手扳葫芦，套钢丝绳，扳动手扳葫芦，使插口装入承口。并注意撞口一定要撞到白线的位置，保证角度≯3度。
6.1.2.7检查
第一节管与第二节管安装要准确，管子承口朝来水方向。安完第一节管后，用钢丝绳和手板葫芦将它锁住，以防止脱口。安装后，检查插口推入承口的位置是否符合要求，用探尺插入承插口间隙中检查胶圈位置是否正确，并检查胶圈是否撞匀。
6.1.2.8安装注意事项
（1）管子需要截短时，插口端加工成坡口形状，割管必须用球墨铸铁管专用切割机，严禁采用气焊。
（2）上胶圈之前注意，不能把润滑剂刷在承口内表面，不然会导致接口失败。
6.1.2.9井室砌筑
（1）砖砌前，将砖砌部位清理干净，洒水湿润。对凿毛处理的部位刷素水泥浆。
（2）不同形式的井室，墙体尺寸控制及排砖方法均不同，具体方法如下：
a.井室为矩形时，在墙体的转角处立皮树杆，以控制墙体垂直度和高度。砌筑前先盘角，然后挂线砌墙。采用满丁慢条砌筑方法，砖墙转角处，每皮砖需加七分头砖。
b.井室为圆形时，以圆心为控制中心挂线，随砌随检查井室尺寸。采用丁砖砌法，两面排砖，外侧大灰缝用“二
分枣”砌筑。砌完一层后，再铺浆砌筑上一层砖，上下两层砖间竖向缝错开。
（3）砖砌采用“三一”法砌筑，即一铲灰、一块砖、一挤揉。若采用铺浆法砌筑时，铺浆长度不超过500mm。
（4）砖砌体水平灰缝砂浆饱满度不得低于90%，竖向灰缝采用挤浆或加浆法，使其砂浆饱满。严禁用水冲浆灌缝。
（5）砌筑时，要上下错缝，相互搭接，水平灰缝和竖向灰缝控制在8—12mm。
（6）井室中踏步随井室墙体砌筑随安装，位置准确，随时用尺测量其间距，在砌砖时用砂浆埋设牢固，不得事后凿洞补装，砂浆未凝固前不得踩踏。
（7）钢筋混凝土盖板安装采用汽车吊吊装就位，安装前用设计要求进行座浆。
（8）勾缝
a.勾缝前检查墙体灰缝深度，有无瞎缝。清除墙面杂物，洒水湿润。
b.勾缝要求深浅一致，交接处平整，一般比墙面深3—4mm。
c.勾完一段清扫一段，灰缝不得有舌头灰、毛刺。
6.1.2.10沟槽回填
（1）水压试验前，除接口处管道回填至管顶50cm以上
（2）管道两侧回填高差不超过20cm。
（3）回填分层进行。管道两侧和管顶以上50cm用木夯夯实，每层虚铺厚度不大于20cm；管顶以上 50cm 至地面用蛙式打夯机夯实，每层虚铺厚度20-25cm；应做到夯夯相连，一夯压半夯。
（4）分段回填时，相邻两段接茬呈阶梯形。
（5）回填土不得有石块、房渣土等不能夯实的土质，防腐层周围用细土回填，检查井周围采用石灰土回填。
（6）回填压实度标准:
胸腔部分≥95％
管顶以上50cm范围内≥85％
其余部位≥90％
路面以下部分符合道路专业要求（见下图）
沟槽回填
6.1.2.11水压试验
（1）进行水压实验应统一指挥，明确分工，对后背、支墩、接口、排气阀等都应规定专人负责检查，并明确规定发现问题时的联络信号。
（2）管道接口完成后，用短管甲、短管乙及盲板将试压管段两端及三通处封闭，试压管段除接口外填土至管顶以上50cm并夯实。做好后背及闸门、三通等管件加固。由低点进水，高点排气，注满水后浸泡24小时后，在试验压力下10min降压不大于时，为合格。
（3）水压实验应逐步升压，.每次升压以为宜，每次升压以后，稳压检查没有问题时再继续升压。
（4）冬季进行水压时应采取防冻措施。可将管道回填土适当加高，用多层草帘将暴露的接口包严；对串水及试压临时管线缠包保温，不用水时及时放空。
（5）水压实验时，后背、支撑、管端等附近不得站人，检查应在停止升压时进行。
6.1.2.12 冲洗、消毒
（1）管道冲洗前应制定冲洗方案，管道冲洗时流量不应小于设计流量或不小于s的流速。冲洗时应连续进行,当排出口的水色透明度与入口处目测一致时即为合格。
（2）冲洗时间应安排在用水量较小、水压偏高的夜间进行。选好排放地点,确保排水线路畅通,排水管截面不得小于被冲洗管的1/2。
6.1.2.13 勾头
（1）勾头前与管理单位联系，取得配合，确定勾头位置，施工安排，需要停水接管必须事先商定准确时间并严格执行。
（2）挖工作坑、集水坑，做好支撑、防护栏杆，并配备优质水泵抽水。
（3）勾头时，旧管中存水流入集水坑，随即排除。在新装闸门与旧管之间的各种管件必须经过消毒方可安装。管道安装允许偏差见下表
球墨铸铁管敷设施工工艺 1适用范围 本标准适用于一般室外燃气管道，工作压力不大于0.4MPa城镇管道安装。不适用于液化石油气管道。 2施工准备 2.1材料 2.1.1球墨铸铁管管材及管件应符合现行国家标准《离心铸造球墨铸铁管》GB13295和《球墨铸铁管件》GB13294的规定。 2.1.2管材必须有合格证书，且批量、批号相符。检查管材、管件外形尺寸是否符合国家允许偏差且无损坏、无裂缝等。 2.1.3橡胶圈（环）应形体完整、表面光滑，无老化、变形、扭曲现象。 2.1.4管口密封、润滑材料应使用合格产品，并有合格证。 2.1.5球墨铸铁管管材、管件运输 2.1.5.1管材、管件搬运和长途运输时要妥善捆扎，每根管子捆扎不应少于3个部位，管材两端要严加保护，防止受到振动和撞击。 2.1.5.2管材、管件在装卸过程中，应轻起轻放，严禁碰撞。管材宜采用机械装卸，当采用人力装卸时，对管材不得任意拖拽或抛摔，严禁管材自由滚落，禁止野蛮装卸。 2.1.6球墨铸铁管管材、管件存放 2.1.6.1应将管材卸在靠近安装现场不影响土方开挖的地段，减少二次搬运，有条件时一次入槽，沿沟槽一字排放。 2.1.6.2堆放场地必须坚实平坦，不同规格的管材、管件应分别排放。 2.1.6.3管材应平放在地面上，并应采用软质材料支撑，离地面距离不应小于100mm，支撑物必须牢固，直管道等长物件应做连续支撑。 2.1.6.4管材可分层堆放，并捆扎、支撑牢固。当DN≤500mm时堆放不宜超过三层；DN >500mm 时不宜超过两层。 2.1.6.5对有涂层的管材在起吊、存放过程中应采取保护措施。 2.2机具设备 2.2.1机械：轮式起重机、空压机等。 2.2.2中小型机具：卷扬机、千斤顶、砂轮磨光机、电动钢丝刷等。 2.2.3仪器：水准仪、全站仪（或经纬仪）等。 2.2.4工具：龙门架或三脚架、钢锯、倒链、水平尺、尼龙吊装带、铁锹、手锤、钢丝绳、撬棍、扳手、钢卷尺等。 2.3技术准备 2.3.1管道施工前认真审核设计图纸和说明，做好图纸会审。 2.3.2建设单位向施工单位进行交桩，施工单位及时校测控制点、坐标点、水准点，进行拴桩、补桩等工作。 2.3.3施工前向有关人员做好书面技术交底。 2.3.4对管道柔性接口的安装、密封等工艺组织必要的技术培训，特殊工种经现场考试合格后，方可上岗。 2.3.5组织测量、技术、质量、试验人员编制工程量表、工程材料计划表、质量目标设计。2.4作业条件 2.4.1交通导改方案己报批。 2.4.2会同有关单位，对地上障碍物、地下管网以及构筑物已作相应处理。 2.4.3施工道路、施工用水、用电等已满足要求，已具备管道施工条件。 2.4.4已完成沟槽土方开挖，槽底检验合格。 3操作工艺
球墨铸铁管施工方案 球墨简介 球墨铸铁管是铸铁管的一种，是使用18号以上的铸造铁水经添加球化剂后，经过离心机高速离心铸造成的管材，称之为“球墨”（Ductile Cast Iron Pipes），简称为球管、球和球墨铸管等。主要用于自来水的输送，是自来水管道理想的选择用料。执行标准[span]GB/T13295-2003 ISO2531/2003 球墨管按其所用的材质不同可分为：灰口铁管、球墨铸铁管及高硅铁管。按其功能分为： 1、给水铸铁管; 给水铸铁管使用18号以上的铸造铁水经添加球化剂后，经过离心球墨铸铁机高速离心铸造成的管道，球墨铸铁管具有铁的本质、钢的性能，防腐性能优异、延展性能好，密封效果好，安装简易、主要用于市政、工矿企业给水、输气,输油等。 2、砂型离心铸铁直管： 砂型离心铸铁直管之材质为灰口铸铁，适用于水及煤气等压力流体的输送。 3、连续铸铁直管： 连续铸铁直管即连续铸造的灰口铸铁管，适用于水及煤气等压力流体的输送。 4、排水铸铁管： 普通排水铸铁承插管及管件。柔性抗震接口排水铸铁直管，此类铸铁管采用橡胶圈密封、螺栓紧固，在内水压下具有良好的挠曲性、伸缩性。能适应较大的轴向位移和横向由挠变形，适用于高层建筑室内排水管，对地震区尤为合适。 在我国很多地区，球墨铸铁管在中、小口径的给管与管之间的联接，采用承插式或法兰盘式接口方法；球墨铸铁，容许限制的转角必须有优胜的抗震性和密封性。 特点： 球墨铸铁管是铸铁管的一种。质量上要求铸铁管的球化等级控制为1-3级（球化率》80%），因而材料本身的机械性能得到了较好的改善，具有铁的本质、钢的性能。退火后的球墨铸铁管，其金相组织为铁素体加少量珠光体，机械性能良好，防腐性能优异、延展性能好，密封效果好，安装简易、主要用于市政、工矿企业给水、输气，输油等。
精心整理六盘水市月照（青岗坡）水厂管网一期工程 DN600球墨铸铁管 施 目录 一、工程概况 (2) 二、工程难点与特点 (2) 三、施工所执行的规范及标准 (2) 四、施工方法 (2) 五、冬雨季施工方案 (9) 六、施工进度计划及保证措施 (11) 七、健康、安全、环境保证措施及管理体系 (15) 八、拟投入的主要施工机械设备表 (22)
九、劳动力计划表 (24) 一、工程概况 （一）工程简介 本工程为六盘水市月照（青岗坡）水厂管网工程，建设地点位于六盘水市。本次施工方案主要是六盘水市月照（青岗坡）水厂管网工程一期支管DN600球墨铸铁管施 1 2 3 4 5 6 四、施工方法 （一）管道工程施工测量 1、管道工程测量的准备工作。 （1）熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。
（2）熟悉现场情况，了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况。 （3）根据管道平面图和已有控制点，并结合实际地形，作好实测数据的计算整理，并绘制测量图。 2、管道中线定位及高程控制测量。 （ 时，， （ 水准点选在旧建筑墙角、台阶和基岩等处。如无适当的地物，应提前埋设临时标桩作为水准点。 临时水准点应根据iii等水准点敷设，其精度不得低于iv等水准。临时水准点间距：自流管道和架空管道200m，其他管线300m。 （二）现场土石方开挖及放坡 1、在施工前详细复查山丘工程地质资料，包括原有水池边界线、山土石边界线、
岩层深度、岩层破碎程度等。 2、根据设计横断面的边坡坡比（1：0.3）、碎落台宽度1m，自甲方所定基底高程起以上每5m一个碎落台、宽度1m，准确计算山体的开挖线，并进行测量放样。 3、石方开挖。山体坡式较陡，为避免直接开挖发生山体坍塌事故，在开挖的过程中挖掘机在山上沿坡顶线严格按照测量放样坡度进行开挖、并向下方倒运，为保证施工中边坡稳定和边坡防护的施工作业，采用阶梯法进行开挖，按设计要求的高 （ （ 1 时采用吊车将铸铁管从摆放场地吊至管沟内。吊装时，钢丝绳与铸铁管接触处用废旧橡胶垫隔以保护铸铁管和防腐层。吊装钢绳应拴牢固，起吊和放下时的速度不宜
球墨铸铁生产工艺控制 摘要：用中频感应电炉熔化Ｚ１４生铁，获得化学成分和温度比较稳定的原铁液，按适当比例加入球化剂和孕育剂，进行球化处理和孕育处理，可稳定地生产出φ530mm轧机用球墨铸铁梅花套管。 关键词：球墨铸铁；球化处理；球化剂；孕育剂 Production Technology Control of Ductile Iron Wobbly Privepipe in Use for φ530mm Rolling Mills ZHI Jin-zhang,ZHOU Hong-peng (Shondong Zhangdian Iron and Steel General Works,Zibo 255007,China) Abstract：Using medium frequency induction furnace on remelting Z14 iron achieves the liquid iron with comparatively stable composition and temperature,adding nodularizer and inoculant according to proper ratio makes spheroidizing and inoculation,thus the wobbly dirvepipe in use for φ530mm rolling mills can be produced stably. Key words：ductile iron；spheroidizing；nodnlarizer；inoculant 山东张店钢铁总厂（简称张钢）530mm轧机原采用铸钢梅花套管，容易损坏轧辊和梅花轴头而使其报废，甚至在过冷钢等超负荷情况下使轧辊扭断。根据球墨铸铁本身特性，决定用球墨铸铁代替铸钢生产梅花套管。 影响铸态球铁生产稳定性的因素很多，要稳定地生产球墨铸铁，必须在生产中把握好以下几点：稳定的化学成分和铁液温度，准确的铁液量，合适的球化和孕育处理方法，以及可靠的炉前控制。 1 设备选择 1.1 熔炼设备选择 熔炼设备的选用首先是在满足生产需要的前提下，遵循高效、低耗的原则。感应电炉的
一、工程概况 本工程为张家口市高新区经三路给水工程。建设地点位于张家口市高新区经三路。本工程分两个标段，详细工程量见工程量清单。 本工程建设单位：张家口市高新城市建设开发投资有限公司。 本工程设计单位：张家口市天辰工程设计有限公司 本工程承包方式：包工包料。 本工程要求质量标准：合格，计划质量标准：合格。 本工程工期要求：2006年3月30日——2006年4月30日，总工期31天（日历日）。 二、施工准备 1、与建设单位及设计单位共同确定标高基准点及路线桩号位置。 2、落实路边需拆除的建筑物的拆除情况。 3、准备好施工所需机具，并落实项目施工人员。 4、和相关单位核实地下隐藏工程情况，尤其是电缆、光缆、地下管线等的准确位置和埋深。 5、落实施工路段的封闭日期（留出通行间距） 6、施工现场要实现“三通一平”。 三、施工方案 （一）施工方案的确定： 结合本工程的特点，本工程采用流水作业施工。 施工工艺流程: 准备工作围挡放线路面切割 开挖沟槽手工土弧基础管道铺设安装 砌井闭水试验回填清理现场
竣工 （二）放线： 按照建设单位提供的基准点的标高及桩号位置，结合管沟深度和沟底宽，并结合土质情况考虑到挖沟放坡确定管沟上沿宽度，然后放线。放线用白灰粉标出管沟开挖上沿宽度线。 放坡系数的确定： 时把阀门井、消防井的位置标出。在有地下隐蔽工程（如光缆、电缆、管线等）的位置做出明显标志，此处采用人工挖沟。 （三）施工围档的设置：
1、用脚手架子管在施工路段四周做好支架，立杆应在路面钻孔20cm埋入，使其锚固；立板时面斜支撑并设扫地杆，使用权用砂袋压重，每块彩板平均不少于50kg压重；彩板搭设可稍倾作业现场内5度，顺向观侧达到整齐一条线。将围档板固定在架子管上做成封闭的围档。围挡下用装有砂土的编织袋砌成一道防水挡墙，编织袋间隙用土填充密实，防止下雨雨水和地表水流入施工现场灌到管沟内。 2、在施工路段的两端头放置警示指示路牌，在围挡上安装红色警示灯。 3、隔离围挡的设置，既要满足施工需要，又要满足行人车辆的安全通行。 （四）路面的切割： 如果开挖的管沟有沥青砼路面或砼路面，按已放好的白线用切路机将路面切出管沟边缘线，人工凿出管沟边缘线，人工凿除沥青砼路面或砼路面，用翻斗车运出施工现场。 （五）管沟开挖 1、管沟开挖方式：机械开挖。对于有地下隐蔽工程的部位及不能用挖掘机开挖的部分，采用人工挖沟。 2、管沟沟底的宽度确定： B=D1+2（b1+b2） B--管道沟槽底部的开挖宽度（mm）; D1--管道的外缘宽度（mm）; b1--管道一侧的工作面宽度（mm）按下表选取； b2--管道一侧的支撑厚度，取150-200mm。
精心整理 秦皇岛市海港区西部污水处理厂及配套管网工程------兴凯湖路路段预埋污水管道工程 施 工 编制人： 审核人： 审批人： 1、兴凯湖路桩号K0+90处预埋两根DN1200的过路管，材质为污水专用球墨铸铁管（内壁防腐满足输送污水介质要求），管顶高程为44.5m。 2、兴凯湖路桩号K0+994.27，处长江道中心线以北19.5m的位置横向预d800Ⅲ级钢筋混凝土排水管，长度为80m。
3、兴凯湖路桩号K0+669.5（1-2箱涵）处，距主管道中心线以西28.6m位置，箱涵下方平行道路方向预埋2根DN1200污水专用球墨铸铁管（内壁防腐满足输送污水介质要求）。球墨铸铁管管中心间距1.8m，管顶高程40m，单根管长6m。 4、兴凯湖路桩号A0+44.9（1-11箱涵）处，距主道路中心线以西61m位置，箱涵下方平行道路方向预埋2根DN1200的污水专用球墨铸铁管道，（内壁防腐满足输送污水介质要求）。球墨铸铁管道管中心间距1.8m，管顶高程29.24m。单根管长 18m。 5、兴凯华路桩号CK0+367.5（1-1m处位置，管涵下方平行道路方向预埋2根DN1200 18m。 6、沿线管道分别为DN800及DN1200 1 （1 （2 情况。 （3 2、管道中线定位及高程控制测量。 管道的起点、终点及转折点为管道的主点，其位置在施工图中确定，管线中线定位作法为将主点位置测设到地面上去，并用木桩标定。 （1）管道中线定位 管线走向与抗滑桩、支墩中心线平行。这时管线是在现场直接选定或在大比例尺地形图上设计时，根据地物的关系来确定主点的位置，于此按照设计提供的关系

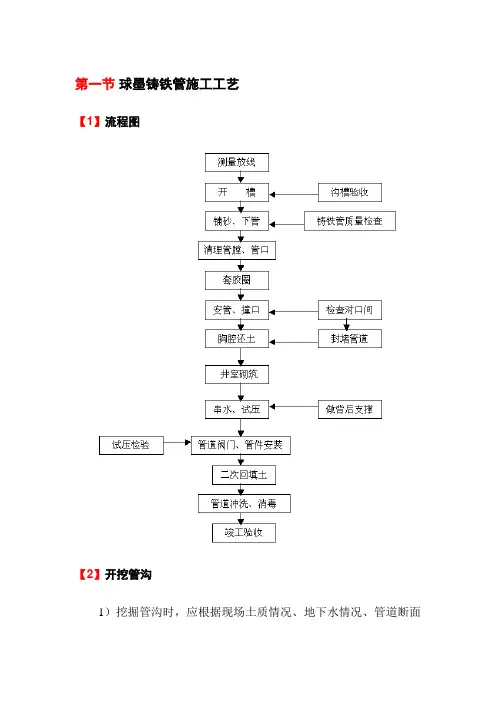

球墨铸铁管给水施工工艺 球墨铸铁管安装(胶圈接口)的工艺流程 测量放线--开槽--垫沙、下管--清理管堂、管口--套胶圈--安管、橦口--胸腔还土--井室砌筑--串水、试压--管道阀门、管件安装--二次回填土--管道冲洗、消毒--竣工验收 1、沟槽开挖 （1）沟槽开挖前工作 开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。 （2）沟槽开挖形式 根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。 （3）开挖方法 a.土方开挖采用机械开挖，槽底预留20cm由人工清底。开挖过程中严禁超挖，以防扰动地基。对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。 b.沟槽开挖尽量按先深后浅顺序进行，以利排水。 c.挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。 d.开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。 2、下管 在沟槽检底后，经核对管节、管件位置无误后立即下管。下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。 3、清理承口 清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。 4、清理胶圈，上胶圈 将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。胶圈存放注意避光，不要叠合挤压，长期贮存在盒子里面，或用其他东西罩上。
