铸铁件的黑色磷化
铸铁件的黑色磷化工艺难点在于,铸铁件晶粒结构疏松、工件表面不平整,磷化后清洗水易积留,使得工件抗腐蚀能力下降,易生锈发黄,同时铸铁件的机加工面易掉色也是黑色磷化工艺处理面临的难点。
针对铸铁件的特点,我公司及时消化和吸收国内及国际表面处理的前沿技术，经长期的试验研究，成功推出了铸铁件黑色磷化工艺专用PZn-9型低温锌系磷化剂和PH-32型黑色表调剂,并应用于生产实践中，该系列产品完好的解决了铸铁件在黑色磷化工艺处理过程中所遇到的技术难题,在市场上应用几年来,取得了良好效果及客户好评。现就以某阀体工件(铸铁件,出口,要求较高)的工艺为例,简单介绍该工艺如下：(铸铁件黑色磷化工艺，一般为槽浸)
1.1工艺流程:脱脂→水洗→酸洗→水洗→表调→水洗→磷化→水洗→热水洗→脱水→浸油
工序工艺过程工艺条件质量指标备注
1表面预处理对重油污、重锈进行人工预处理去除严重油污、毛刺、重锈迹
2装挂根据工件结构，注意工艺孔排气液应良好
3脱脂POH-11脱脂剂
30~50Kg/m3
PH值:11~13
温度：60-75℃
时间：10min去除表面动植物、矿物油等，参照GB/T13312-91标准。
6水洗工业自来水
PH:7~8
温度：RT（常温）
时间：0.5min去除工件表面脱脂剂生产中保持溢流，应经常更换槽液
7酸洗工业盐酸：300—500Kg/m3
POR-2添加剂：10Kg/m3
温度：RT（常温）
时间：10min无油无锈呈金属银白色
参照JB/T6978-93标准
9水洗工业自来水溢流
PH:6~7
温度：RT（常温）
时间：0.5min保持溢流，应经常更换。
11黑色表调PH-32黑色表调剂
原液：水=1：8（体积比）
时间：5-10分钟
PH:2.2~2.5
温度：RT
12水洗
工业自来水溢流
PH:6~7
温度：RT（常温）
时间：0.5min
13磷化PZn-9磷化剂：100Kg/M3
总酸度（TA）：25-30Pt
游离酸（FA）：2.0-3.0
温度：40-45℃
时间：15min
PH:2.2-2.5参照GB11376-89标准经常清理残渣控制好工艺参数
14水洗工业自来水溢流
PH:6~7
温度：RT（常温）
时间：0.5~1min清洗工件表面带出磷化液保持溢流，应经常更换
15热水洗工业自来水
PH:6~7
温度：60-70℃
时间：0.5~1min脱水清洗，热封闭经常更换
16脱水PDO-2脱水防锈油
温度：RT（常温）
时间：20-30Min油水分离
17浸油PSO-2超薄层防锈油
温度：RT（常温）
时间：20-30Min
此工艺的关键应控制脱脂、表调和磷化工序技术参数
1.2脱脂,是涂装前处理工艺的第一步，它要求把附着在铸铁工件表面的防锈油、润滑油、灰尘及与金属工件接触、机加工时留下的油污等污垢彻底去除。本公司POH-1系列常温、加温型脱脂剂,其除污能力强,能迅速彻底去除工件表面的矿物油，动植物油，是磷化前处理理想的除油剂。
1.3PH－32型黑色表调剂,是工件表面生成黑色磷化膜的助剂，具有调整能力强，槽液稳定，工艺控制方便等特点。能加快磷化成膜速度，减少磷化沉渣，对黑色磷化膜具有增强防腐、耐磨、装饰等特点,是铸铁工件增黑表调的理想表调剂。
1.4PZn－9型低温锌系磷化剂为内含促进剂的低温锌系磷化剂，适用于钢铁件、铸铁件的表
面磷化，具有低温、快速、微渣、低污染等特点，磷化膜薄而细密，防锈性好，是极好的涂装底层。单组分，槽液稳定，易于管理。
由经上述工艺处理后的工件,磷化膜薄而致密,黑而亮,具有较好的防护性和装饰性,做为直接的防护、装饰膜,无需再做其他处理,其防锈期可达一年以上,满足并超过了客户的要求,得到客户的好评。

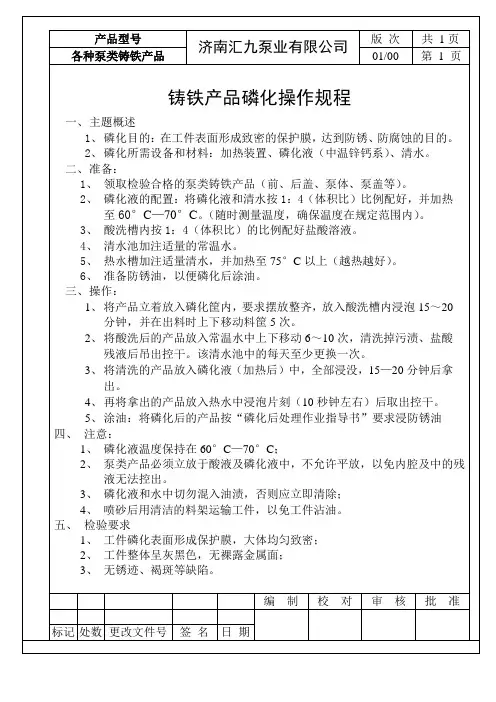

2钢铁件黑色磷化
黑色磷化工艺在钢铁件上的应用也越来越广泛,要求越来越高,有的甚至要求硫酸铜点滴达到20分钟,中性盐雾(连续喷雾)达到120小时,而相同条件下普通磷化液硫酸铜的点滴一般不超过5分钟,中性盐雾(连续喷雾)离要求更是低的多,为满足客户的需求,我们又成功的研法了钢铁件黑色磷化工艺PZn-8M、PZn-89、PZn-69等一系列产品,满足了不同客户的需求。
现就某生产特种出口螺丝的企业为例,将我公司研发的钢铁件黑色磷化工艺做简单介绍。

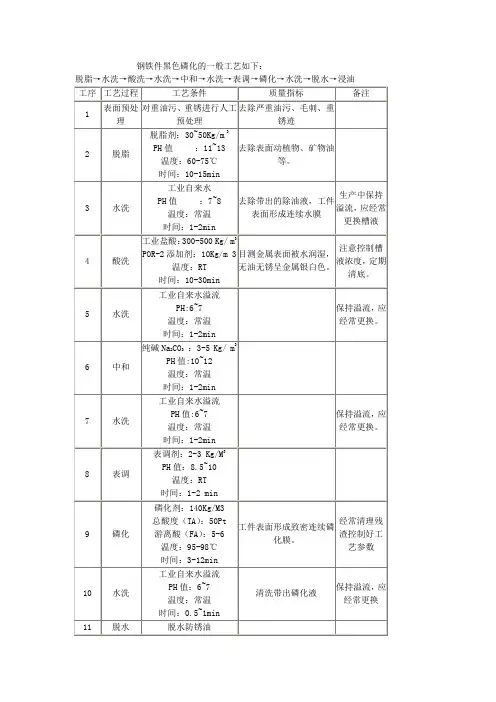

工艺流程（钢件）：脱脂→水洗→酸洗→水洗→中和→水洗→表调→磷化→水洗→脱水→浸油
工序工艺过程工艺条件质量指标备注
1表面预处理对重油污、重锈进行人工预处理去除严重油污、毛刺、重锈迹
2装挂根据工件结构，注意工艺孔排气液应良好
3脱脂POH-1脱脂剂：30~50Kg/m3
PH值：11~13
温度：60-75℃
时间：10-15min去除表面动植物、矿物油等，参照GB/T13312-91标准
5水洗工业自来水
PH值：7~8
温度：RT（常温）
时间：1-2min去除带出的除油液，工件表面形成连续水膜生产中保持溢流，应经常更换槽液
6酸洗工业盐酸：300—500Kg/m3
POR-2添加剂：10Kg/m3
温度：RT
时间：10-30min目测金属表面被水润湿，无油无锈呈金属银白色，参照JB/T6978-93标准注意控制槽液浓度，定期清底。
7水洗工业自来水溢流
PH:6~7
温度：RT（常温）
时间：1-2min保持溢流，应经常更换。
8中和纯碱Na2CO3：3-5Kg/m3
PH值:10~12
温度：RT（常温）
时间：1-2min
9水洗工业自来水溢流
PH值:6~7
温度：RT（常温）
时间：1-2min保持溢流，应经常更换。
10表调PTi-2M表调剂：2-3Kg/M3
PH值：8.5~10
温度：RT
时间：1-2min
11磷化PZn-8M磷化剂：140Kg/M3
总酸度（TA）：50Pt
游离酸（FA）：5-6
温度：95-98℃
时间：3-12min工件表面形成致密连续磷化膜，参照GB11376-89标准经常清理残渣控制好工艺参数
12水洗工业自来水溢流
PH值：6~7
温度：RT（常温）
时间：0.5~1min清洗带出磷化液保持溢流，应经常更换
13脱水PDO-2脱水防锈油
温度：RT（常温）
时间：20-30Min
14浸油PSO-2超薄层防锈油
温度：RT（常温）
时间：20-30Min
15检验GB11376-89金属的磷酸盐转化膜

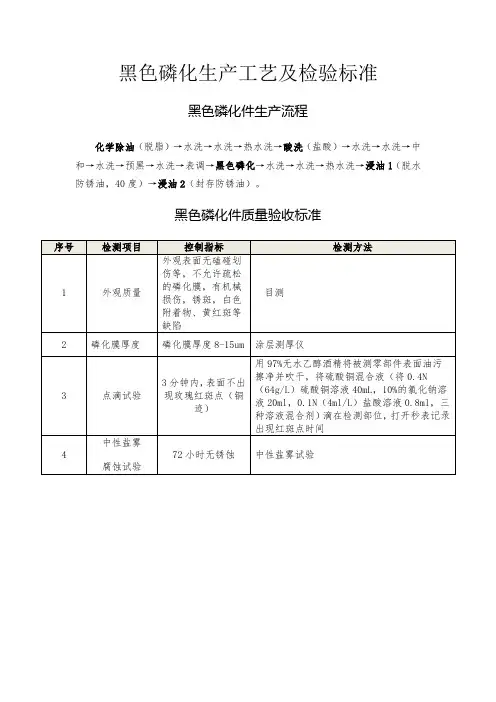

由经上述工艺处理后的工件,磷化膜薄而致密,黑而亮,具有较好的防护性和装饰性,做为直接的防护、装饰膜,无需再做其他处理,其防锈期可达一年以上,用酒精擦拭后用硫酸铜做点滴，能做20分钟以上，满足并超过了客户的要求,得到了客户的好评。
黑色锰系磷化工艺文件公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
黑色磷化液工艺流程及使用方法 三、工艺流程： 1、本流程主要规定了钢铁制件在进行高温磷化时的表面处理工艺流程、工艺条件、工艺参数、槽液配制、槽液的分析化验及维护调整方法。 工艺流程 2、涂装前处理材料的选择： 选用TL-9687型常温快速脱脂清洗剂进行常温脱脂处理。 2.1.1产品特点：常温使用，节省能源，操作方便，脱脂时间短，使用寿命长等特点，是一种非常优良的脱脂清洗剂。 选用TL-003型黑色磷化专用表面调整剂。 选用TL-3107覆膜剂，进行磷化处理。 2.3.1 TL-3107覆膜剂A液。 3、工艺条件： 脱脂 3.1.1 产品型号:TL-9687 PH 值：12-14 3.1.6 温度: 常温（18℃-45℃） 3.1.7 时间: 10-15min（视工件表面油污程度而定） 水洗(溢流) 3.2.1 产品型号:新鲜自来水 3.2.2 PH 值:6-8 3.2.3 温度:常温 3.2.4 时间:1-3min 酸洗 3.4.1产品型号：工业盐酸 3.4.2TL-4酸洗添加剂（按5%添加） 3.4.3配比：盐酸配制成含量约20-25% 3.4.4温度：常温 3.4.5时间：10-15min（视工件表面锈蚀程度而定） 水洗 (溢流) 3.5.1 产品型号:新鲜自来水
3.5.2 PH 值: 6-8 3.5.3 温度: 常温 3.5.4 时间: 1-3min 水洗 (溢流) 3.6.1 产品型号: 新鲜自来水 3.6.2 PH 值: 6-8 3.6.3 温度: 常温 3.6.4 时间: 1-3min 表调 3.7.1产品型号：TL－003表面调整剂 3.7.2配比: 4‰-6‰ 3.7.3PH 值: －9 3.7.4温度: 常温 3.7.5时间: 30秒－1分钟 磷化 3.8.1产品型号:TL-3107A液 配比： 14-16% 时间: 15-20min 水洗 (溢流) 3.9.1 产品型号: 新鲜自来水 3.9.2 PH 值: 6-8 3.9.3 温度: 常温 3.9.4 时间: 1-3min 5、槽液配制方法 脱脂槽：（按1000升计） 5.1.1在脱脂槽中加水至配槽液总量的1/4体积刻度线。 5.1.2将TL－9687脱脂剂加水溶解后方可缓缓倾入槽中。 5.1.3补充水至工作液面刻度线，同时搅拌均匀槽液（一般不需化验调整）。、酸洗槽 5.2.1在酸洗槽中加入一定量的水（按计算结果加入） 5.2.2将TL-4酸洗添加剂按每吨5%配比倾入槽中搅拌。 5.2.3将以盐酸缓缓倾入槽中，同时搅拌槽液。 表调槽
一、什么是酸洗磷化 酸洗磷化处理是针对金属表面处理的工序，酸洗就是用一家浓度的酸清洗金属以除去表面的锈。磷化就是用磷化液浸泡酸洗过的金属，以表面形成一层氧化膜，一是可以防锈，二是可以提高油漆的附着力，为下一步工序作准备。 酸洗除锈、除氧化皮的方法是工业领域应用最为广泛的方法。利用酸对氧化物溶解以及腐蚀产生氢气的机械剥离作用达到除锈和除氧化皮的目的。酸洗中使用最为常见的是盐酸、硫酸、磷酸。硝酸由于在酸洗时产生有毒的二氧化氮气体，一般很少应用。盐酸酸洗适合在低温下使用，不宜超过45℃，使用浓度10% ～45%，还应加入适量的酸雾抑制剂为宜。硫酸在低温下的酸洗速度很慢，宜在中温使用，温度50～80℃，使用浓度10%～25%。磷酸酸洗的优点是不会产生腐蚀性残留物(盐酸、硫酸酸洗后或多或少会有少会有Cl-、SO42-残留)，比较安全，但磷酸的缺点是成本较高，酸洗速度较慢，一般使用浓度10% ～40%，处理温度可常温到80℃。在酸洗工艺中，采用混合酸也是非常有效的方法，如盐酸-硫酸混合酸，磷酸-柠檬酸混合酸。在酸洗除锈除氧化皮槽液中，必须加入适量的缓蚀剂。缓蚀剂的种类很多，选用也比较容易，它的作用是抑制金属腐蚀和防止"氢脆"。但酸洗"氢脆"敏感的工件时，缓蚀剂的选择应特别小心，因为某些缓蚀剂抑制二个氢原子变为氢分子的反应，即：2[H]→H2↑，使金属表面氢原子的浓度提高，增强了"氢
脆"倾向。因此必须查阅有关腐蚀数据手册，或做"氢脆"试验，避免选用危险的缓蚀剂。 二、磷化工艺对环境的影响 目前市售的低温、常温磷化液绝大多数为单独添加亚硝酸盐的多组份产品。亚硝酸盐在磷化液中的危害主要有两个方面：一、影响磷化液的稳定性。亚硝酸盐在酸性条件下极不稳定，在极短的时间内就分解了。因此，不得不经常添加。亚硝酸盐的这种特性，往往引起磷化液的主盐不稳定，磷化液沉淀增多，磷化膜挂灰严重，磷化液使用过程中控制困难，磷化质量不稳定；二、毒性与致癌危害性。亚硝酸盐是世界公认的致癌物质，长期接触个别人有皮肤过敏现象，且进入体内毒性较大。 磷化废水其中包含大量的有害因子，且具有较强的腐蚀性，容易对环境产生一定的危害。如果不加治理直接排放，会腐蚀灌渠和建筑物;排入水体，会改变水体的酸碱度，废液中的含磷量会使水体出现大量藻类植物，让河流生出蓝藻，干扰并影响水生植物的生长和渔业生产;排入农田，会改变土壤的性质，使土壤酸化或盐碱化，严重危害农作物的生长;酸碱原料的流失也是一种浪费。
黑色锰系磷化工艺文件集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
黑色磷化液工艺流程及使用方法 三、工艺流程： 1、本流程主要规定了钢铁制件在进行高温磷化时的表面处理工艺流程、工艺条件、工艺参数、槽液配制、槽液的分析化验及维护调整方法。 工艺流程 2、涂装前处理材料的选择： 2.1选用TL-9687型常温快速脱脂清洗剂进行常温脱脂处理。 2.1.1产品特点：常温使用，节省能源，操作方便，脱脂时间短，使用寿命长等特点，是一种非常优良的脱脂清洗剂。 2.2选用TL-003型黑色磷化专用表面调整剂。 2.3选用TL-3107覆膜剂，进行磷化处理。 2.3.1 TL-3107覆膜剂A液。 3、工艺条件： 3.1 脱脂 3.1.1产品型号:TL-9687 3.1.5PH值：12-14 3.1.6温度:常温（18℃-45℃） 3.1.7时间:10-15min（视工件表面油污程度而定） 3.2水洗(溢流) 3.2.1产品型号:新鲜自来水 3.2.2 PH值:6-8 3.2.3温度:常温 3.2.4时间:1-3min 3.4 酸洗 3.4.1产品型号：工业盐酸 3.4.2TL-4酸洗添加剂（按5%添加） 3.4.3配比：盐酸配制成含量约20-25% 3.4.4温度：常温 3.4.5时间：10-15min（视工件表面锈蚀程度而定） 3.5水洗(溢流) 3.5.1产品型号:新鲜自来水 3.5.2 PH值:6-8
3.5.3温度:常温 3.5.4时间:1-3min 3.6水洗(溢流) 3.6.1产品型号:新鲜自来水 3.6.2 PH值:6-8 3.6.3温度:常温 3.6.4时间:1-3min 3.7 表调 3.7.1产品型号：TL－003表面调整剂 3.7.2配比:4‰-6‰ 3.7.3PH值:8.5－9 3.7.4温度:常温 3.7.5时间:30秒－1分钟 3.8磷化 3.8.1产品型号:TL-3107A液 3.8.2配比：14-16% 3.8.6时间:15-20min 3.9水洗(溢流) 3.9.1产品型号:新鲜自来水 3.9.2 PH值:6-8 3.9.3温度:常温 3.9.4时间:1-3min 5、槽液配制方法 5.1脱脂槽：（按1000升计） 5.1.1在脱脂槽中加水至配槽液总量的1/4体积刻度线。 5.1.2将TL－9687脱脂剂加水溶解后方可缓缓倾入槽中。 5.1.3补充水至工作液面刻度线，同时搅拌均匀槽液（一般不需化验调整）。 5.2、酸洗槽 5.2.1在酸洗槽中加入一定量的水（按计算结果加入） 5.2.2将TL-4酸洗添加剂按每吨5%配比倾入槽中搅拌。 5.2.3将以盐酸缓缓倾入槽中，同时搅拌槽液。 5.3表调槽 5.3.1在表调槽中加入水至配槽液总量的4/5体积刻度线。
金属骨架表面处理工艺 表面处理工艺是通过化学反应在金属骨架表面生成一层细密的磷酸盐膜，促进胶料与金属骨架的粘合。 （一）磷化处理工艺的主要生产设备 1.磷化处理生产线一套 2.胶粘剂喷涂装置一套 3.污水处理系统一套 4.纯水装置一套 （二）生产工艺流程与控制条件 1.磷化处理生产线 （1）磷化处理生产线工艺流程 金属骨架→脱脂（碱洗）→静态水清洗→（酸洗）→动态水清洗→表面调整（停止使用）→磷化处理→静态水清洗→动态水清洗→钝化处理→（浸涂胶粘剂）→ 烘干。 磷化处理生产线6种不同的工艺流程已存贮在计算机中，由计算机控制工艺流程的运作。工艺流程具体如表1所示： （2）基本工艺条件如表2所示： （3）处理液的配制、检测与补充 处理液的配制包括脱脂液、酸洗液、磷化处理液及钝化处理液。 新配液时，处理槽中无旋转篮，清洗水须排尽；新配液搅拌后停放16~24小时，并进行浓度的测定。
a脱脂液： 新配制时：称量70kgFC-4360和80kgFL-4393BG脱脂剂倒入已清洗干净的脱脂槽中缓慢注入自来水，并不断搅拌；当水位超过溢流位时，继续注入自来水，直至与脱脂槽中的水位差为0~50mm则关闭自来水进水阀。开启脱脂槽的循环泵，保证槽内脱脂剂完全溶解。 浓度测定时，用80ml玻璃烧杯从取样口处取样。第一次的样液用来清洗烧杯，用量不少于30ml；清洗完毕后倒回脱脂槽中；用第二次的样液进行浓度测定，样液用量为30~50ml。碱度值为11±2度。 向脱脂槽脱脂剂时，槽中不能停放旋转篮。添加完毕，需开启循环泵0.5~1小时，然后浓度测定。 每班开始生产前，需测定脱脂液的碱度。生产结束后，须向脱脂槽补充自来水至溢流位。 每2个星期脱脂液的除油处理。除油处理时间为2~3小时。脱脂液每半年更换一次。 b.酸洗液的更换与浓度测量 新配制酸洗液时，领取10桶25公斤装工业浓盐酸（30%）倒入酸洗槽中，缓慢注入自来水直至规定刻度。盐酸质量百分比浓度控制在5~10%。（每两个星期抽样送实验室进行浓度检查）。超出浓度范围的应根据实际情况增补盐酸或加水稀释。盐酸罐的盐酸每半年彻底更换清理一次。对严重生锈的骨架应先进行酸洗除锈，除去锈后可在磷化线上进行磷化处理。 c.磷化处理液 新配制时，按表3称量相应重量的磷化处理浓缩液，倒入磷化处理槽中（锌系磷化用9#槽，锌钙系磷化用8#槽），缓慢注入纯水至刻度线处；用经水洗烘干的旋转篮在磷化处理槽中反复上下5次。 浓度测定时，用专用的150ml玻璃烧杯从取样口处取样。第一次的样液用于清洗烧杯，用量不少于20ml，清洗后倒回处理槽中；用第二次的取样液进行浓度测定，样液为90~110ml。检测的项目及浓度要求见表3。 当补充磷化浓缩液时，槽中不能停放旋转篮，如有，须先将旋转篮提离该槽位置后，再补充浓缩液，用原旋转篮在槽中反复上下5次后，让其在槽中旋转0.5~1小时后再浓度的测定，直至达到合格的浓度要求。 每班开始生产前，需测定磷化处理液的各项浓度，合格后，方可进行生产。生产结束后，须向处理槽中补充纯水至要求刻度。 磷化处理液每星期进行一次液渣分离处理，处理时间按沉渣量而定，分离结束后，处理液槽无沉渣；按规定进行处理液的补充与浓度测定。 磷化液两个月彻底清理更换一次，沉渣和结垢必须清理干净。 d.钝化液
酸洗磷化皂化工序培训资料 前言： 根据市场的需求，要求我们提供各种不同规格、性能、精度的钢管。我们可以通过不同的工艺手段来达到，其中：冷拔钢管的方法是常采用的手段之一。 冷拔主要流程是： 冷拔退火酸洗 出成品 冷拔是：钢管通过拔制的方法，经过模具使它改变尺寸，同时管子伸长，这样在控制一定的延伸量的情况下，使钢管逐步达到成品要求，同时由于是冷变形，钢管要产生钢管“加工硬化”，使材质塑性下降，温度升高，阻止了钢管的；连续变形，这时一定要通过热处理来消除内应，达到继续加工的目的。 退火（热处理）：由于冷拔后的加工硬化，一般是通过热处理的方法，消除内应力。热处理的温度一般控制在去应力Ac以上10-20℃的范围里但也可以根据热处理的方法，炉型，做适当调整。但一般是在有氧条件下加工的，这样表面会产生氧化铁皮：FeO、Fe2O3,在有氧化皮的条件下，冷拔是不能正常的。 因此必须通过酸洗把表面氧化皮去除。 酸洗、磷化、皂化： 酸洗：是用HCl（盐酸）把钢管表面的氧化皮去除。 磷化：酸洗后，通过特殊磷化处理，使钢管的表面生成一层磷酸盐的膜，它的特点是表面多孔像海绵状，并且能吸附在钢管表面，在在冷拔时，使钢管基本表面和模具基本表面中间有一层及少的磷化膜隔开。而这层膜也可以随着冷拔时钢管的延伸也延伸。它始终把钢管和模具表面分开，它保证了产品的质量；保证冷拔过程的完整。而且磷化膜是像海绵状，在皂化过程中，可以大量地吸附润滑剂。在冷拔时大大的降低表面的摩擦力。 皂化：它实际上是润滑作用，在80年代前，润滑剂是用工业肥皂，经溶化成皂化液。磷化后的钢管在皂化缸里吸收皂液，再进行冷拔，用肥皂液做润滑剂有一个问题，皂液在车间里流淌很脏，而且地上很滑，很不安全。 当然在皂化液以前也有用机油，有用沥青等等。 但肥皂做润滑剂成为皂化，所以皂化名称一直用到现在。 在80年代后，从国外引进新的润滑剂FM-08，但实际上它是硬硝酸加上软化剂等配置而成，现在有专门的供应商供应。 FM-08润滑剂的优点：不仅具有肥皂润滑剂的特点，而且钢管离开FM-08润滑剂的皂化缸。液体很快就干了，不会在生产场地上弄得很脏，很滑，所以现在的钢管厂都使用这种润滑剂。酸洗机理： HCl+Fe2O3 FeCl2+H2O HCl+FeO FeCl2+H2O Fecl2是可溶性的，在常温下HCl和Fe2O3 、FeO 可以起作用。 在一情况下HCl料的浓度在28g/ml，其作用的速度 浓度 时间（速度） 所以在操作中要常观察，浓度是下降很快的，到一定的浓度值（7-8g）时，其速度会明显下
磷化 目录 总述 原理及应用 磷化基础知识 1. 一、磷化原理 2. 二、磷化分类 3. 三、磷化作用及用途 4. 四、磷化膜组成及性质 5. 五、磷化工艺流程 6. 六、影响因素 7. 七、磷化后处理 8. 八、磷化渣 9. 九、磷化膜质量检验 10. 十、游离酸度及总酸度的测定 11. 十一、有色金属磷化 总述 原理及应用 磷化基础知识 总述 磷化( phosphorization )是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。磷化处理工艺应用于工业己有90 多年的历史，大致可以分为三个时期:奠定磷化技术基础时期、磷化技术迅速发展时期和广泛 应用时期。 磷化膜用作钢铁的防腐蚀保护膜，最早的可靠记载是英国Charles Ross 于186 9 年获得的专利 (B.P.No.3119) 。从此，磷化工艺应用于工业生产。在近一个世纪的漫长岁月中，磷化处理技术积累了丰富的经验，有了许多重大的发现。一战期间，磷化技术的发展中心由英国转移至美国。1909 年美国T.W.Coslet 将锌、氧化锌或磷酸锌盐溶于磷酸中制成了第一个锌系磷化液。这一研究成果大大促进了磷化工艺的发展， 拓宽了磷化工艺的发展前途。Parker 防锈公司研究开发的Parco Power 配制磷化液，克服T 许多缺点，将磷化处理时间提高到lho 1929 年Bonderizing 磷化工艺将磷化时间缩短至10min, 1934 年磷化处理技术在工业上取得了革命性的发展，即采用了将磷化液喷射到工件上的方法。二战结束以后，磷化技术很少有突破性进展，只是稳步
铸铁件的黑色磷化 铸铁件的黑色磷化工艺难点在于,铸铁件晶粒结构疏松、工件表面不平整,磷化后清洗水易积留,使得工件抗腐蚀能力下降,易生锈发黄,同时铸铁件的机加工面易掉色也是黑色磷化工艺处理面临的难点。 针对铸铁件的特点,我公司及时消化和吸收国内及国际表面处理的前沿技术，经长期的试验研究，成功推出了铸铁件黑色磷化工艺专用PZn-9型低温锌系磷化剂和PH-32型黑色表调剂,并应用于生产实践中，该系列产品完好的解决了铸铁件在黑色磷化工艺处理过程中所遇到的技术难题,在市场上应用几年来,取得了良好效果及客户好评。现就以某阀体工件(铸铁件,出口,要求较高)的工艺为例,简单介绍该工艺如下：(铸铁件黑色磷化工艺，一般为槽浸) 1.1工艺流程:脱脂→水洗→酸洗→水洗→表调→水洗→磷化→水洗→热水洗→脱水→浸油 工序工艺过程工艺条件质量指标备注 1表面预处理对重油污、重锈进行人工预处理去除严重油污、毛刺、重锈迹 2装挂根据工件结构，注意工艺孔排气液应良好 3脱脂POH-11脱脂剂 30~50Kg/m3 PH值:11~13 温度：60-75℃ 时间：10min去除表面动植物、矿物油等，参照GB/T13312-91标准。 6水洗工业自来水 PH:7~8 温度：RT（常温） 时间：0.5min去除工件表面脱脂剂生产中保持溢流，应经常更换槽液 7酸洗工业盐酸：300—500Kg/m3 POR-2添加剂：10Kg/m3 温度：RT（常温） 时间：10min无油无锈呈金属银白色 参照JB/T6978-93标准 9水洗工业自来水溢流 PH:6~7 温度：RT（常温） 时间：0.5min保持溢流，应经常更换。 11黑色表调PH-32黑色表调剂 原液：水=1：8（体积比） 时间：5-10分钟 PH:2.2~2.5 温度：RT
磷化工艺 开放分类：化学工程、化学工艺、化工术语 （I）基本原理及分类 磷化工艺过程是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。 1 基本原理 磷化过程包括化学与电化学反应。不同磷化体系、不同其材的磷化反应机理比较复杂。虽然科学家在这方面已做过大量的研究，但至今未完全弄清楚。在很早以前，曾以一个化学反应方程式简单表述磷化成膜机理： 8Fe+5Me(H2PO4)2+8H2O+H3PO4 Me2Fe(PO4)2?4H2O(膜)+Me3(PO4)?4H2O(膜)+7FeHPO4(沉渣)+8H2↑ Me为Mn、Zn 等，Machu等认为，钢铁在含有磷酸及磷酸二氢盐的高温溶液中浸泡，将形成以磷酸盐沉淀物组成的晶粒状磷化膜，并产生磷酸一氢铁沉渣和氢气。这个机理解释比较粗糙，不能完整地解释成膜过程。随着对磷化研究逐步深入，当今，各学者比较赞同的观点是磷化成膜过程主要是由如下4个步聚组成：①酸的浸蚀使基体金属表面H+浓度降低 Fe –2e→ Fe2+ 2H2－+2e→2[H] (1) H2 ②促进剂（氧化剂）加速 [O]+[H] → [R]+H2O Fe2++[O] → Fe3++[R] 式中[O]为促进剂（氧化剂），[R]为还原产物，由于促进剂氧化掉第一步反应所产生的氢原子，加快了反应（1）的速度，进一步导致金属表面H+浓度急剧下降。同时也将溶液中的Fe2+氧化成为Fe3+。 ③磷酸根的多级离解 H3PO4 H2PO4－+H+ HPO42－+2H+ PO43－+3H－（3） 由于金属表面的H+浓度急剧下降，导致磷酸根各级离解平衡向右移动，最终为PO43-。 ④磷酸盐沉淀结晶成为磷化膜 当金属表面离解出的PO43－与溶液中（金属界面）的金属离子（如Zn2+、Mn2+、Ca2+、Fe2+）达到溶度积常数Ksp时，就会形成磷酸盐沉淀 Zn2++Fe2++PO43－+H2O→Zn2Fe(PO4)2?4H2O↓ （4） 3Zn2++2PO43－+4H2O=Zn3(PO4)2?4H2O↓ （5） 磷酸盐沉淀与水分子一起形成磷化晶核，晶核继续长大成为磷化晶粒，无数个晶粒紧密堆集形而上学成磷化膜。 磷酸盐沉淀的副反应将形成磷化沉渣 Fe3++PO43－=FePO4 （6） 以上机理不仅可解释锌系、锰系、锌钙系磷化成膜过程，还可指导磷化配方与磷化工艺的设计。从以上机理可以看出：适当的氧化剂可提高反应（2）的速度；较低的H+浓度可使磷酸根离解反应（3）的离解平衡更易向右移动离解出PO43-；金属表面如存在活性点面结合时，可使沉淀反应（4）（5）不需太大的过饱和
目录 1.目的 (3) 2.适用范围 (3) 3.参考文件 (3) 4.工作条件 (3) 4.1技能水平 (3) 4.2技术先决条件 (3) 4.3主要设备及药品 (4) 5.操作顺序 (5) 5.1不锈钢部件酸洗钝化处理顺序 (5) 5.2碳钢部件磷化处理顺序 (6) 6.实施细则 (6) 6.1不锈钢部件酸洗钝化处理实施细则 (6) 6.2碳钢部件磷化处理实施细则 (10) 7.注意事项和安全措施 (13)
1.目的 为了规范福建福清核电一期工程Ⅰ标段范围内所涉及到的不锈钢部件酸洗钝化和碳钢部件磷化表面处理施工过程，特编制本程序。 2.适用范围 本程序仅适用于指导福建福清核电一期工程Ⅰ标段范围内所涉及的奥氏体不锈钢部件酸洗钝化处理和碳钢部件磷化处理施工。 奥氏体不锈钢部件指： 奥氏体不锈钢材料制作的管道及其支架衬板 奥氏体不锈钢材料制作的通风管道 奥氏体不锈钢材料制作的设备 其他奥氏体不锈钢材料制作的零件 碳钢部件指： 碳钢材料制作的燃油管道 其他碳钢材料制作的设备零件 3.参考文件 《EM1～EM7&EM10奥氏体不锈钢部件的表面处理》0401AT103 《清除铁素体污染的表面处理》0401AT108 《奥氏体不锈钢部件的表面处理》0401T116 《核岛机械设备制造期间清洁技术条件》0426T110 注：由于招标技术文件中无相关文件，故参考秦山二期扩建工程相关文件 4.工作条件 4.1技能水平 施工人员应具备有一定的表面处理经验，掌握操作中的安全规则，尤其是酸溶液的操作使用，并需经培训合格取得上岗资格证。 4.2技术先决条件 工作程序和质量计划已经过业主和监理公司批准；
喷粉工艺流程说明 标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-
喷粉工艺流程说明 一、工艺流程说明: 1、剪板:将外购的钢材卷料按一定的规格经过裁剪机裁剪。（N1）（裁剪机） 2、冲压成型：将剪板后的钢材卷经冲压机冲压，形成需要的形状。（N2）（冲压机） 3、水洗:将冲压后的钢卷用自来水进行人工清洗。（W1） 4、除油：通过添加碱的溶液清洗附着在钢材上的油污。（W2） 5、水洗:用自来水进行清洗，除去多余的碱液。（W3） 6、酸化：在酸性溶液中去掉钢材的表面硬化层，提高磷化质量。（W4） 7、水洗：除去钢材上多余的酸。（W5） 8、表调：通过含有胶态的磷酸钛的水溶液使钢材在磷化前形成次中膜，加快磷化速度，细化磷化结晶增加磷化的结晶点。 9、磷化：将前处理过的钢材放入磷化液中，形成磷化膜。（W6） 10、水洗：用自来水冲洗，清除钢材上多余的磷化液，防止残留的磷酸盐在日后防腐过程中参与电化学腐蚀。（W7） 11、烘干：在电烤炉中将磷化水洗后的钢材烘干。
12、喷粉：将钢材送入喷粉室进行静电粉末喷涂作业。（G1、N3） 工作原理：在喷枪与工件之间形成一个高压电晕放电电场，当粉末粒子由喷枪口喷出经过放电区时，便补集了大量的电子，成为带负电的微粒，在静电吸引的作用下，被吸附到带正电荷的工件上去。当粉末附着到一定厚度时，则会发生“同性相斥”的作用，不能再吸附粉末，从而使各部分的粉层厚度均匀，然后经加温烘烤固化后粉层流平成为均匀的膜层。 13、固化：在高温烘烤箱中（约200℃左右）下将涂层熔融、流平、交流固化。 14、下线：将产品下线准备出售。 G1是喷粉时产生的粉尘;N1是剪板机剪板时产生的机械噪声;N2是冲压机冲压时产生的机械噪声;N3是喷粉是产生的机械噪声;W1含金属残渣及油类废 水;W2含油的碱性废水;W3含碱废水;W4含金属离子的酸性废水;W5含酸废水;W6含胶体钛的磷酸盐溶液;W7含磷化液的水溶液。 二、防护措施： 1、废水（W） 1、生活污水略 2、工业废水 项目在除油、酸化、表调、磷化的处理液使用一段时间后需更换，属于危险废物（《国家危险废物名录》HW17表面处理废物），交由有资质的公司处理；水洗过程中的流动清洗废水含废渣、油类和磷元素，将清洗废水混合后，经隔油沉淀、和A/O法处理（A/O法前调节PH至6-9）达到 （DB44/26-2001）第二时段二级标准后排放。 2、废气（G） 项目在喷粉过程中产生粉尘。 喷出的粉末一部分吸附到零件表面(一般为50%到70%)外，其余部分自然沉降，沉降到喷粉室底部的粉末收集后通过粉泵进入旋转筛重新利用。排放出去的气体中含少量粉尘，气体通过水池经楼顶水池吸收后高空 5米排放，带有液体的粉末经干燥后重复利用。 3、噪声略
发黑与磷化的区别 1、发黑和发蓝只是叫法不同，其膜层成分主要为四氧化三铁。在不同的材质上有不同的颜色存在，一般较多看到的有：黑色，蓝黑色，蓝色，棕红色。颜色不同的主要原因是钢铁材质里的;碳，硅，锰，铬，镍等元素影响。工艺为除油－水洗－酸洗－水洗－表调－发黑磷化－水洗－脱水油封。 磷化膜的主要成分是磷酸铁盐，其颜色有：灰色，灰白色，灰黑色，黑色。不同的主盐和不同的磷化工艺颜色和膜层结构不尽相同，但多为疏松的多孔结构（可以更多的存储防锈物质）。 发黑和磷化的区别在工艺和药剂选择差异很大，发黑主要用氢氧化钠和亚硝酸钠在135-145度煮制成。其碱性较强。磷化主要成分就是磷酸及主盐，如：锌系，钙系，锰系等。温度5-95度不等。磷化耐蚀性要比发黑好许多。如锰系的磷化（上防锈油后）其耐腐蚀性要比发黑好上10-20倍。所以目前黑色膜层大有代替发黑（发蓝）之势。 发黑图片： 通俗的讲：磷化是在原材料表面形成磷化膜，发蓝是高温氧化 2、磷化与发蓝是两个不同的表面处理方式 磷化是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。 发蓝：将钢在空气中加热或直接浸于浓氧化性溶液中，使其表面产生极薄的氧化物膜的材料保护技术，也称发黑。钢铁零件的发蓝可在亚硝酸钠和硝酸钠的熔融盐中进行，也可在高温热空气及500℃以上的过热蒸气中进行，更常用的是在加有亚硝酸钠的浓苛性钠中加热。发蓝时的溶液成分、反应温度和时间依钢铁基体的成分而定。发蓝膜的成分为磁性氧化铁，厚度为0.5～1.5微米，颜色与材料成分和工艺条件有关，有灰黑、深黑、亮蓝等。单独的发蓝膜抗腐蚀性较差，但经涂油涂蜡或涂清漆后，抗蚀性和抗摩擦性都有所改善。发蓝时，工件的尺寸和光洁度对质量影响不大。故常用于精密仪器、光学仪器、工具、硬度块等
酸洗磷化处理工艺规范YX/OP-2040503-1前处理的工件既有氧化皮和锈蚀较严重的热轧件，又有有油膜保护的冷轧薄板件，根据公司的场地、配套设备等具体条件，拟采用如下的磷化处理工艺。 一、工艺流程 除油防锈------水洗------中和------水洗------磷化------晾干 二、工艺规范 1、除油除锈 公司采购的为二合一（盐酸、除油除锈添加剂混合）液体，通过添加二合一液体即基本保持了槽液的浓度。 对于槽液管理，结合本公司实际情况，不对游离酸度及槽液中的铁离子含量进行测量，以当90分钟内除油除锈除不彻底时为标准，确定是否增加或更换二合一液体。 操作要点：1、除油除锈时缓慢放入，中间升降活动一次，离槽前空酸至滴水状态。； 2、处理完后，应将工件让酸液基本沥干后，然后进入水洗槽； 3、经常打捞液面油污、槽底沉淀物 4、工件装篮时，尽量使工件不重叠；装挂形状复杂的工件时尽量保证工件在酸洗时不要形成气囊，酸液易排空。 质量标准：经酸洗后的工件表面不得有锈蚀物、氧化皮、油污等杂质。 2、水洗 水槽酸度：PH值≥5，生产时保持经常流水。 水洗时间：1-2分钟 操作要点：浸泡10-20秒钟提出水面，反复2-3次，离槽前空水至滴水状态后进入水洗槽。 3、中和 槽液碱度：PH值=8-10，通过添加纯碱调节，每天上班前用PH试纸测量一次。 中和时间：3-5分钟 操作要点：浸泡1-2分钟提出水面，再浸泡1-2分钟提出，空水至滴水状态后进入水洗槽。 4、水洗 水槽碱度：PH值≤8 水洗时间：1-2分钟 操作要点：浸泡10-20秒钟提出水面，反复2-3次，离槽前空水至滴水状态后进入
发黑又称发蓝，是氧化处理，原理是使工件表面的铁氧化为四氧化三铁（黑色）来达到防腐的目的，几乎不增加原工件尺寸。 磷化是在工件表面有磷酸二氢盐的沉积，一般尺寸会增加1~10个微米，磷化后将孔隙封闭（一般是浸防锈油）即可达到防锈的目的。磷化又分为锌系，锌钙系，锌锰系，锰系，颜色从灰白色到黑色都可，一般来说锰系磷化的防腐效果最好，同时还有减磨的效果。 磷化与发黑的区别： 1、一般发黑中性盐雾（美国标准）时间在20小时以内，而我司的锰磷化能做到96小时，磷化防腐性能远好于发黑。 2、发黑膜光滑，可以做到光亮效果，而磷化膜相对比较粗糙（只是相对而言），一般是哑光的，但是磷化表面有油的话也能有光亮效果 简单点： 发黑：钢铁在含有氧化剂（硝酸钠或亚硝酸钠）的氢氧化钠溶液中处理，生成氧化铁膜，常用于零件的防护（如耐蚀）与装饰（根据材料的不同，可以呈现不同的色彩）。 磷化：在含有锰、铁、锌的磷酸盐中于一定温度下进行处理，形成附着性良好的薄膜。能改善基体的某些物理、化学＆机械性能，如抗蚀、减磨、电绝缘、对油/漆等的附着能力。与氧化膜相比，其抗蚀性搞2～10倍。但膜的硬度低，对粗糙度有影响。 发黑与发兰是同一种处理工艺,由于被处理的另件成分不同,处理后表面颜色不完全一样,比 如不含合金元素的碳素钢,处理后表面呈黑色,含硅元素的钢处埋后表面呈棕红色.发黑处理 后另件有时还要皂化和上油处理,此时有的另件表面呈现黑中发亮的黑兰色. 磷化只是金属前处理中的一个环节，之前有除油、酸洗、表调等环节，根据工艺要求、成本及磷化液成分，有高温、常温、低温，侵泡、喷淋、刷涂等，磷化前预处理工艺：除油→水洗→酸洗→水洗→-中和→表调→磷化→水洗→干燥。 1、防锈磷化，铁件经磷化处理形成一层磷化膜，起到防锈作用。主要有铁系磷化、锌系磷化、锰系磷化三大品种。 2、耐磨减摩润滑磷化，要求工件能减摩、耐摩。锰系磷化膜具有较高的硬度和热稳定性，能耐磨损，广泛应用于活塞环，轴承支座。在冷加工行业如：接管、拉丝、挤压、深拉延等工序，要求磷化膜提供减摩润滑性能，一般采用锌系磷化，锌系磷化膜皂化后形成润滑性很好的硬脂酸锌层，操作温度比较低， 3 漆前磷化，涂装前的磷化处理，是提高漆膜与金属的附着力，提高涂层的耐腐蚀能力；以免形成二次生锈。 相同点： 磷化、发蓝、发黑处理都属于金属转化膜中的一种，而且都有一定的抗腐蚀作用。不同点： 1.处理方式不同：发蓝和发黑其实是一样的，都是把钢铁进入到120-160度得氢氧化钠、亚硝酸钠的溶液中处理，得到黑色氧化膜，膜厚一般小于1.5微米。而
酸洗磷化作业指导书 1.0适用范围: 适用于酸洗磷化作业过程. 2.0材料准备 2.1材料数量：棒材，20-30根/次；盘材，1吨/次。 2.2材料表面处理 棒材：将材料表面的油污、污物擦拭干净备用； 盘材：将材料表面的灰尘、污物吹净备用。 2.3材料的防护： 化工材料：是否专人负责管理，管理措施是否落实到位，要防止丢失、损坏、污染、高温日晒、雨淋等。 金属材料：防止生锈，潮湿、磕碰、划伤等。 3.0设备及工装准备： 3.1天车：检查天车运行是否平稳，可靠，开关是否灵敏，电机是否正常、钢丝绳油污缠绕机其他影响安全使用的隐患； 3.2吊具及锁具：检查吊具索具是够牢固，有无裂纹、断裂、严重磨损、变形、紧固件松动等影响吊装安全的缺陷。 3.3电器及加热设备：空开、漏电保护器等电器件动作是否可靠、热电耦是否有效、精度是否合格、接地是否可靠、加热管的接线及工作是否可靠、三相电压及电流是否平衡。加热过程中池区周围要设有明显的防触电警示标示。 3.4水泵：工作是否正常，压力和出水量是否符合使用要求。防酸泵工作是否正常。 3.5水池：水池内的液面高度是否符合要求，是否有漏液现象，托料架是否有明显变形或开裂，是否有影响使用的其他缺陷。 3.6环境：工作时是否通风良好，人员防护器具是否有效，是否在就近有干净的水源供人员防护清洗用水，停工时的水、酸、电的防护措施是否有效。以上工作确认无误后，方可进行生产。 4.0操作步骤 4.1酸洗 4.1.1配制酸洗液 4.1.1.1酸洗液浓度要求一般为20﹪. 4.1.1.2在夏季可在18﹪，如果挥发严重，可适当加入酸雾抑制剂，如果腐蚀速度过快，可适当加入缓释剂。 4.1.1.3方池酸洗液底部至液面的最终高度为1.65~1.7米； 4.1.1.4长池酸洗液底部至液面的最终高度为0.45?0.5米； 4.1.1.5分别根据盐酸进货时的浓度确定在方池和长池中浓酸和清水的比例，盐酸浓度的测定方法见本节4.1.2。 4.1.2首次配制时：先将淸水注入酸洗池，达到需要的高度后，将浓盐酸注入
黑色锰系磷化工艺文件 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
黑色磷化液工艺流程及使用方法 三、工艺流程： 1、本流程主要规定了钢铁制件在进行高温磷化时的表面处理工艺流程、工艺条件、工艺参数、槽液配制、槽液的分析化验及维护调整方法。 工艺流程 2、涂装前处理材料的选择： 2.1 选用TL-9687型常温快速脱脂清洗剂进行常温脱脂处理。 2.1.1产品特点：常温使用，节省能源，操作方便，脱脂时间短，使用寿命长等特点，是一种非常优良的脱脂清洗剂。 2.2 选用TL-003型黑色磷化专用表面调整剂。 2.3 选用TL-3107覆膜剂，进行磷化处理。 2.3.1 TL-3107覆膜剂A液。 3、工艺条件： 3.1 脱脂 3.1.1 产品型号:TL-9687 3.1.5 PH 值：12-14 3.1.6 温度: 常温（18℃-45℃） 3.1.7 时间: 10-15min（视工件表面油污程度而定） 3.2 水洗(溢流)
3.2.1 产品型号:新鲜自来水 3.2.2 PH 值:6-8 3.2.3 温度:常温 3.2.4 时间:1-3min 3.4 酸洗 3.4.1产品型号：工业盐酸 3.4.2TL-4酸洗添加剂（按5%添加） 3.4.3配比：盐酸配制成含量约20-25% 3.4.4温度：常温 3.4.5时间：10-15min（视工件表面锈蚀程度而定）3.5 水洗 (溢流) 3.5.1 产品型号:新鲜自来水 3.5.2 PH 值: 6-8 3.5.3 温度: 常温 3.5.4 时间: 1-3min 3.6 水洗 (溢流) 3.6.1 产品型号: 新鲜自来水 3.6.2 PH 值: 6-8
(一)利用酸溶液去除钢铁表面上的氧化皮和锈蚀物的方法称为酸洗。氧化皮、铁锈等铁的氧化物(Fe3O4，Fe2O3，FeO等)与酸溶液发生化学反应，形成盐类溶于酸溶液中而被除去。酸洗用酸有硫酸、盐酸、磷酸、硝酸、铬酸、氢氟酸和混合酸等。最常用的是硫酸和盐酸。酸洗工艺主要有浸渍酸洗法、喷射酸洗法和酸膏除锈法。一般多用浸渍酸洗法，大批量生产中可采用喷射法。钢铁零件一般在10％～20％(体积)硫酸溶液中酸洗，温度为40℃。当溶液中含铁量超过80g/L，硫酸亚铁超过215g/L时，应更换酸洗液。常温下，用20％～80％(体积)的盐酸溶液对钢铁进行酸洗，不易发生过腐蚀和氢脆现象。由于酸对金属的腐蚀作用很大，需要添加缓蚀剂。清洗后金属表面成银白色，同时钝化表面，提高不锈钢抗腐蚀能力。?? ??(二)为了消除硅藻土载体表面吸附，减少色谱峰拖尾，载体在使用前需进行酸洗或碱洗处理。酸洗是把载体用6mol/L盐酸浸煮2h或浓盐酸加热浸煮30min，过滤，用水洗至中性，烘干。酸洗可除去表面上的铁、铝、钙、镁等杂质，但不能除去硅醇基。酸洗载体适宜于分析酸性样品。?? ??（三）酸洗常用的酸为：盐酸、硫酸、硝酸、磷酸、氢氟酸。在酸洗时务必加入 酸洗缓蚀剂，防止酸对金属的腐蚀。 ?????钢丝酸洗后还要中和与润滑，因此它的工艺过程包括去锈、酸洗、水洗、涂层、干燥等5～8个流程。由于各种钢丝的生产工艺不同，其酸洗工艺也不同。??????1.适用于线材、半成品拉制的酸洗方法? ?????现以线材为例，叙述几种常用酸洗工艺。至于经过热处理的半成品，一般不另行剥壳去锈即直接进入酸洗。其它操作顺序则与线材相同。? ?????(1)以剥壳、上石灰糊为主的酸洗工艺其工艺流程为。? ?????线材—啼剥壳去锈—→酸洗—→水洗—→高压水冲洗—→上油脂石灰糊—→干燥?
黑色锰系磷化工艺文件集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
黑色磷化液工艺流程及使用方法 三、工艺流程： 1、本流程主要规定了钢铁制件在进行高温磷化时的表面处理工艺流程、工艺条件、工艺参数、槽液配制、槽液的分析化验及维护调整方法。 工艺流程 2、涂装前处理材料的选择： 2.1选用TL-9687型常温快速脱脂清洗剂进行常温脱脂处理。 2.1.1产品特点：常温使用，节省能源，操作方便，脱脂时间短，使用寿命长等特点，是一种非常优良的脱脂清洗剂。 2.2选用TL-003型黑色磷化专用表面调整剂。 2.3选用TL-3107覆膜剂，进行磷化处理。 2.3.1 TL-3107覆膜剂A液。 3、工艺条件： 3.1 脱脂 3.1.1产品型号:TL-9687 3.1.5PH值：12-14 3.1.6温度:常温（18℃-45℃） 3.1.7时间:10-15min（视工件表面油污程度而定） 3.2水洗(溢流) 3.2.1产品型号:新鲜自来水 3.2.2 PH值:6-8 3.2.3温度:常温 3.2.4时间:1-3min 3.4 酸洗 3.4.1产品型号：工业盐酸 3.4.2TL-4酸洗添加剂（按5%添加） 3.4.3配比：盐酸配制成含量约20-25% 3.4.4温度：常温 3.4.5时间：10-15min（视工件表面锈蚀程度而定） 3.5水洗(溢流) 3.5.1产品型号:新鲜自来水 3.5.2 PH值:6-8
3.5.3温度:常温 3.5.4时间:1-3min 3.6水洗(溢流) 3.6.1产品型号:新鲜自来水 3.6.2 PH值:6-8 3.6.3温度:常温 3.6.4时间:1-3min 3.7 表调 3.7.1产品型号：TL－003表面调整剂 3.7.2配比:4‰-6‰ 3.7.3PH值:8.5－9 3.7.4温度:常温 3.7.5时间:30秒－1分钟 3.8磷化 3.8.1产品型号:TL-3107A液 3.8.2配比：14-16% 3.8.6时间:15-20min 3.9水洗(溢流) 3.9.1产品型号:新鲜自来水 3.9.2 PH值:6-8 3.9.3温度:常温 3.9.4时间:1-3min 5、槽液配制方法 5.1脱脂槽：（按1000升计） 5.1.1在脱脂槽中加水至配槽液总量的1/4体积刻度线。 5.1.2将TL－9687脱脂剂加水溶解后方可缓缓倾入槽中。 5.1.3补充水至工作液面刻度线，同时搅拌均匀槽液（一般不需化验调整）。 5.2、酸洗槽 5.2.1在酸洗槽中加入一定量的水（按计算结果加入） 5.2.2将TL-4酸洗添加剂按每吨5%配比倾入槽中搅拌。 5.2.3将以盐酸缓缓倾入槽中，同时搅拌槽液。 5.3表调槽 5.3.1在表调槽中加入水至配槽液总量的4/5体积刻度线。
磷化前的预处理和两种常用磷化工艺 关键词:磷化化学工艺油脂清洗剂 磷化前的预处理 一般情况下，磷化处理要求工件表面应是洁净的金属表面（二合一、三合一、四合一例外）。工件在磷化前必须进行除油脂、锈蚀物、氧化皮以及表面调整等预处理。特别是涂漆前打底用磷化还要求作表面调整，使金属表面具备一定的"活性"，才能获得均匀、细致、密实的磷化膜，达到提高漆膜附着力和耐腐蚀性的要求。因此，磷化前处理是获得高质量磷化膜的基础。 1 除油脂 除油脂的目的在于清除掉工件表面的油脂、油污。包括机械法、化学法两类。机械法主要是：手工擦刷、喷砂抛丸、火焰灼烧等。化学法主要：溶剂清洗、酸性清洗剂清洗、强碱液清洗，低碱性清洗剂清洗。以下介绍化学法除油脂工艺。 1.1 溶剂清洗 溶剂法除油脂，一般是用非易燃的卤代烃蒸气法或乳化法。最常见的是采用三氯乙烷、三氯乙烯、全氯乙烯蒸汽除油脂。蒸汽脱脂速度快，效率高，脱脂干净彻底，对各类油及脂的去除效果都非常好。在氯代烃中加入一定的乳化液，不管是浸泡还是喷淋效果都很好。由于氯代卤都有一定的毒性，汽化温度也较高，再者由于新型水基低碱性清洗剂的出现，溶剂蒸汽和乳液除油脂方法现在已经很少使用了。 1.2 酸性清洗剂清洗 酸性清洗剂除油脂是一种应用非常广泛的方法。它利用表面活性剂的乳化、润湿、渗透原理，并借助于酸腐蚀金属产生氢气的机械剥离作用，达到除油脂的目的。酸性清洗剂可在低温和中温下使用。低温一般只能除掉液态油，中温就可除掉油和脂，一般只适合于浸泡处理方式。酸性清洗剂主要由表面活性剂（如OP类非离子型活性剂、阴离子磺酸钠型）、普通无机酸、缓蚀剂三大部分组成。由于它兼备有除锈与除油脂双重功能，人们习惯称之为"二合一"处理液。 盐酸、硫酸酸基的清洗剂应用最为广泛，成本低，效率较高。但酸洗残留的Cl-、SO42-对工件的后腐蚀危害很大。而磷酸酸基没有腐蚀物残留的隐患，但磷酸成本较高，清洗效率低些。 对于锌件，铝件一般不采用酸性清洗剂清洗，特别锌件在酸中的腐蚀极快。 1.3强碱液清洗 强碱液除油脂是一种传统的有效方法。它是利用强碱对植物油的皂化反应，形成溶于水的皂化物达到除油脂的目的。纯粹的强碱液只能皂化除掉植物油脂而不能除掉矿物油脂。因此人们通过在强碱液中加入表面活性剂，一般
酸洗磷化工艺 一、目的：除去线材表面的氧化膜，并且在金属表面形成一层磷酸盐薄膜，以减少线材抽线以及冷墩或成形等加工过程中，对工模具的擦伤。 二、作业流程： （一）、酸洗：将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟，其目的是除去线材表面的氧化膜。 （二）、清水：清除线材表面的盐酸腐蚀产物。 （三）、皮膜处理：将盘元浸入磷酸盐，钢铁表面与化成处理液接触，钢铁溶解生成不溶性的化合物（如Zn2Fe（Po4）2?4H2o）,附着在钢铁表面形成皮膜。 （四）、清水：清除皮膜表面残余物。 （五）、润滑剂：由于磷酸盐皮膜的摩擦系数并不是很低，不能赋予加工时充分的润滑性，但与金属皂（如钠皂）反应形成坚硬的金属皂层，可以增加其润滑性能。 酸洗 1）盐酸溶液浓度一般控制在5%?25%。每天开始工作前要检查酸洗液浓度，并检查每槽酸液位，当酸槽液位不够时，需根据酸槽浓度添加酸或加水，补充到所需液位；当亚铁粒子浓度较高时，一般不再加入新酸。当酸液浓度小于5%,氯化亚铁含量大于150克/升时，需更换新酸。 2）两个盐酸槽中配置不同浓度的盐酸，分别为5%v低浓度W 10%
10%V中等浓度＜20%线材经过酸池顺序为低浓度到中等浓度，对 退火后中碳合金钢只在低浓度酸液中酸洗。酸洗时间与温度、酸液浓度、氧化皮厚度形态及盘料的粗细等有关， 3）为了盘料在酸池中浸泡时间的同步，退火线和非退火线、氧化皮 厚与氧化皮薄的盘料不准安排在同一吊钩上生产； 4）待酸洗的材料上不能沾上油污，尤其要防止行车滴油污染材料。5）酸洗时要松捆酸洗，不要扎腰。操作中要认真检查、勤翻料。 6）对于退火异常线材表面氧化皮难以除去或表面污垢难以去除的线材应在弱酸中浸泡10?20分钟后进行水洗，水洗过后放在酸洗区域外生锈1?2天后，再次酸洗； 7）酸洗作业中，若遇行车损坏或停电等其他特殊状况而不能继续操作时，要注意浸泡在酸中线材的品质，并向主管反映处理。 6.冲洗 1）线材从酸洗槽中吊起时应在酸槽上方停留片刻，以防过多的酸液 带入水洗槽中； 2）水洗槽中的水保持活水溢流； 3）用水冲洗线材上污垢时，连吊杆一起冲洗干净，直到吊杆上滴下 来的水无黄色锈水为止； 7磷化： 1）每天工作前要先进行溶液分析，磷酸盐的浓度和温度控管要参看 表2； 2）磷化槽的液位一定要能完全覆盖线材；
