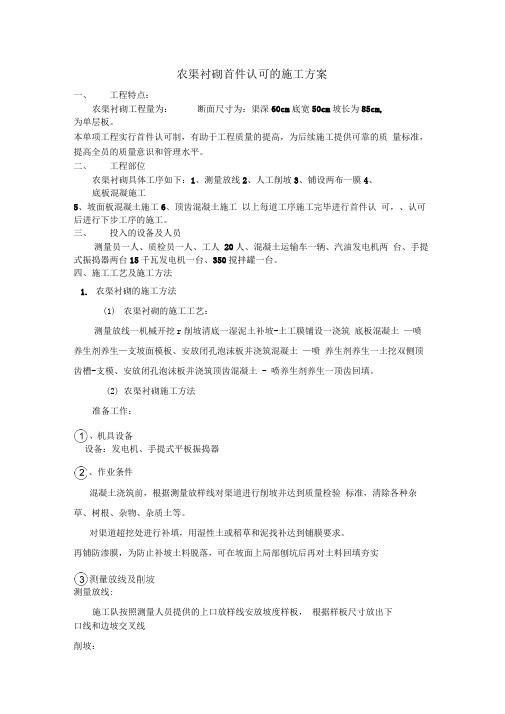

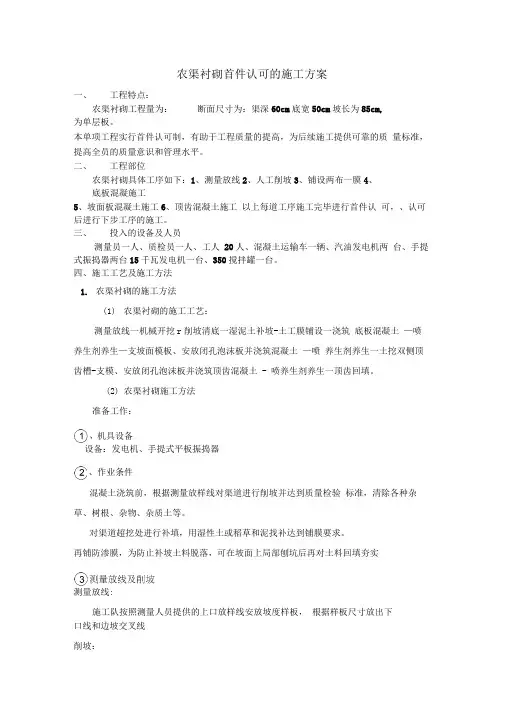

农渠衬砌首件认可的施工方案
一、工程特点：
农渠衬砌工程量为: 断面尺寸为:渠深60ｃｍ、底宽5０cｍ、坡长为85cm,为单层板。
本单项工程实行首件认可制,有助于工程质量的提高,为后续施工提供可靠的质量标准,提高全员的质量意识和管理水平。
二、工程部位
农渠衬砌具体工序如下：1、测量放线 2、人工削坡 3、铺设两布一膜４、底板混凝施工
５、坡面板混凝土施工 6、顶齿混凝土施工以上每道工序施工完毕进行首件认可，、认可后进行下步工序的施工。
三、投入的设备及人员
测量员一人、质检员一人、工人20人、混凝土运输车一辆、汽油发电机两台、手提式振捣器两台 15千瓦发电机一台、３50搅拌罐一台。
四、施工工艺及施工方法
１.农渠衬砌的施工方法
（１）农渠衬砌的施工工艺：
测量放线→机械开挖削坡清底→湿泥土补坡→土工膜铺设→浇筑底板混凝土→喷养生剂养生→支坡面模板、安放闭孔泡沫板并浇筑混凝土→喷养生剂养生→土挖双侧顶齿槽→支模、安放闭孔泡沫板并浇筑顶齿混凝土→喷养生剂养生—顶齿回填。
（2)农渠衬砌施工方法
准备工作：
错误!、机具设备
设备：发电机、手提式平板振捣器
错误!、作业条件
混凝土浇筑前，根据测量放样线对渠道进行削坡并达到质量检验
标准,清除各种杂草、树根、杂物、杂质土等。
对渠道超挖处进行补填，用湿性土或稻草和泥找补达到铺膜要求。
再铺防渗膜，为防止补坡土料脱落,可在坡面上局部刨坑后再对土料回填夯实。错误!测量放线及削坡
测量放线：
施工队按照测量人员提供的上口放样线安放坡度样板，根据样板尺寸放出下口线和边坡交叉线。
削坡:
人工用平镐进行削坡，及时清理杂土，使渠道边坡和渠底达到质量标准要求。有超挖地段，用镐先刨出坑，再用合格土料补坡。削坡后，经管理人员检验合格后方可进行下一道工序。
○４两布一膜的铺设及焊接
根据渠道宽度到项目部领取合适的两布一膜，铺设时,严禁造成破损和产生漏洞；防渗膜两边超出上口边线各２０公分并用直径为８mm的门字钉钉牢。大约每２米钉一道;严禁出现褶皱现象，保持表面平整干净,两布一膜焊接时由厂家提供的焊膜机统一焊接，非操作人员禁止操作。
错误!闭孔泡沫板的安放
在浇筑混凝土的同时安放闭孔泡沫板，闭孔泡沫板的两边用混凝土挤牢,在浇筑混凝土，要及时调整闭孔泡沫板,避免其倾斜和弯曲，使闭孔泡沫板和混凝土表面平齐,伸缩缝两侧的混凝土要饱满密实,不留空隙,不露石,边角方正;闭孔泡沫板宽为5cm,每1．5延长米放置１道。先浇筑第一层混凝土，约４cm，浇筑时用沙板找平使四角饱满密实;在第一层混凝土初凝前，浇筑第二层混凝土,用手提式平板振动器振捣密实并用沙板找平提浆，再用铁抹子压第一遍光，根据气温情况,用手指拭混凝土表面，如果表面有手指印并不沾手,即可压第二遍光；使表面平整密实,没有沙眼、抹子印痕和拥包。符合质量标准的要求。
混凝土下料时，要采用扣锹的方法，严禁抛甩，及时清除模内的离析石子,杜绝产生露石现象。
错误!养生
养生采用养生剂,准备喷雾器喷涂，在混凝土终凝后(以喷涂时无沙眼和灰浆流失现象为准)即可喷涂;喷洒时，喷头距混凝土表面3０cm左右。操作时注意保护眼睛,喷涂时应背风向进行；喷洒均匀,特别注意边框的喷涂要到位，不能过量积水和淌流，否则要用棉布吸去多余的液体。下雨时不要喷洒,用塑料薄膜覆盖,但养护夜成膜后遇雨，则不会影响养护效果。
3．注意事项
(1)由于农渠坡面板为单层板，为了不受雨季影响，需先进行底板的施工。注意根据天气情况控制自身的施工进度，合理调配作业工序,并作好保护措施;
在来雨之前,必须处理好板面，喷洒养生剂，并覆盖塑料薄膜;雨大时应停止浇筑，下次浇筑时该处做施工处理。被雨淋的砼板面出现麻面蜂窝时刨除重新浇注，以免影响砼的外观质量。
(2)混凝土浇筑完毕之后，根据情况及时进行养生,避免板面出现裂缝。
顶齿浇筑完毕之后及时回填夯实,避免雨水流入，渗到土工膜底部,形成水压力,将板挤断。
五、技术要求
1、人工削坡要求：机械开挖时预留5cm土层进行人工开挖，人工削坡要求必
须满足混凝土板的厚度达到设计要求,对于超挖的部分用人工回填夯实
2、两布一膜铺设及焊接要求：两布一膜铺设时严禁造成褶皱和破损，严禁在两
布一膜上钉钎子，接头处采用塑料焊枪或焊膜机进行焊接，焊接必须牢靠密实,严禁漏水现象发生。
3、底板模具要求：支模时采用经纬仪进行校核保证线性的至顺度。根据高程
线反模板的高度，保证高程及线性满足设计要求。
4、泡沫板的安放要求:闭孔泡沫板要与混凝土面一平，与混凝土之间无缝隙,并
且至顺。
5、混凝土板面要求：混凝土浇筑完毕后,用手提式振捣器振捣，并压光，压光
分两次进行,整平之后进行压水光，无砂眼麻面为宜，当混凝土初凝之后再进行第二次压光。
六、技术交底及培训
针对上述注意事项及技术要求对现场管理人员及施工的工人进行了系统的培训及交底。
七、渠道衬砌质量目标
各工序质量合格率１00%,无质量事故发生
八、本项工程设派专职质检员赵洲洋,负责渠道衬砌的质量管理工作。
