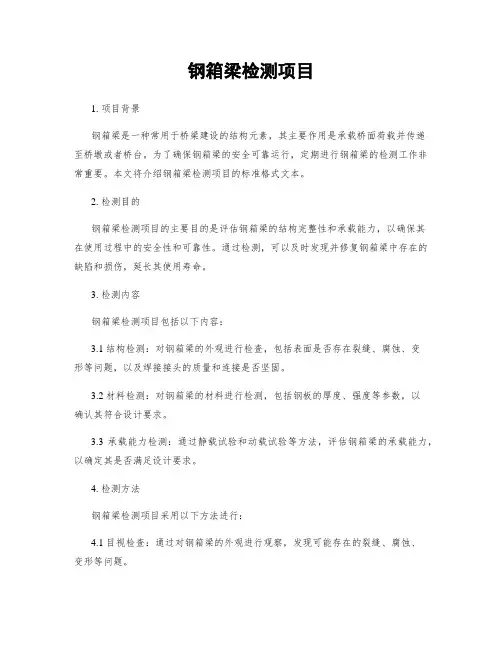

钢箱梁检测项目
一、原材料检测
1.钢材、剪力钉、高强螺栓连接副、焊接材料及涂装材料应符合国家现行标准规
定和设计要求。
1.1全数检查出厂合格证和厂方提供的材料性能试验报告；
1.2按国家现行标准规定抽样复验。
（1）钢材：执行标准：《碳素结构钢》GB/T700 、《桥梁用结构钢》GB/T714。
按同厂、同炉号、同规格、同材质，每批重量不大于
60吨为一批。拉伸（屈服点、抗拉强度、延伸率）试验：每批抽取2件进行。
弯曲（冷弯）试验：每批抽取2件进行。
化学分析：每批抽取1件试验。
常温冲击试验：每批抽取1件试验。
外观尺寸：全数检测。
（2）焊接材料：按1%抽查，C O2气体保护焊的气体纯度大于99.5%。焊条按1%检查且不少于10包，外观检查。
（3）剪力钉：
执行标准：《电弧螺柱焊用圆柱头焊钉》（GB/T10433）。
拉力试验：相同材料、相同工艺制造，同一直径规格的剪力钉不大于20000个为一批，每批抽取3个，进行拉力试验。
（4）高强螺栓连接副：执行标准：GB/T1228～1231、GB/T3632～3633、GB/T50205、JGJ82。扭矩系数（紧固力）、标准偏差试验：同一规格、厂家，不大于3000套为一批，每批抽取8副进行试验。
（5）涂装材料：全数检查产品的质量合格证明文件、中文标志以及检验报告等。
二、工艺试验
1、钢板、焊接材料、焊接方法等焊接工艺评定报告
2、剪力钉焊接：每一直径规格焊钉，应在试板焊接剪力钉，10个做拉伸试验，10个做弯曲试验。
3、高强度螺栓连接
抗滑移系数：以钢结构制造批为单位，不大于2000吨为一批。按每批抽取3件为一组进行试验。
三、现场检测
1、Ⅰ、Ⅱ级焊缝：超声波、射线无损检测。超声波按100%检测，射线按10%检测。
外观检查：同类部件抽查10%且不少于3件，被抽查的部件中每一类型焊缝按条数抽查5% ，且不少于一条。每条抽查一处，总抽查数不少于5处。
2、剪力钉：按同类构件抽查10%，且不少于3件。被抽查构件中，每件检查剪力钉总数1%，但不少于10个。观察焊钉周边焊缝裂纹、焊钉弯曲30°后用角尺量。
3、螺栓连接：
抽查5%，扭力扳手检测。
4、涂装
涂装前钢材表面除锈等级及粗糙度检查，按100%。
每一涂层干膜厚度按每10㎡检测5处，用干膜厚度仪检测。
干膜厚度应进行针孔检测，不超过检测点数的20%。
四、其它项目
1、钢箱梁制作允许偏差；
2、工厂试拼装记录；
3、焊缝重大修补记录；
4、钢箱梁安装允许偏差；
5、焊条烘焙记录。
