夯实水泥土桩复合地基计算书
…………………..
二○一一年二月
夯实水泥土桩复合地基计算书
1、工程名称：…………………………………..
2、建设单位：…………………………………………...
3、设计依据：
（1）、《…………………..岩土工程勘察报告》
（2）、基础平面图
（3）、《建筑地基处理技术规范》（JGJ79-2002）
（4）、《水泥土桩复合地基技术规程》DB13（J）39－2003
4、复合地基设计要求：
（1）、复合地基承载力特征值f sp，k≥180kPa。
（2）、以第④层粉土作桩端持力层。
#
6、桩截面积、桩周长的计算：
桩径350mm时，桩截面积Ap=0.0962m2，桩周长Up=1099m。
7、基础埋深自然地坪下2.0米。
8、水泥土桩设计桩长6.2米，有效桩长6.0米，以第④层粉土作桩端持力层。

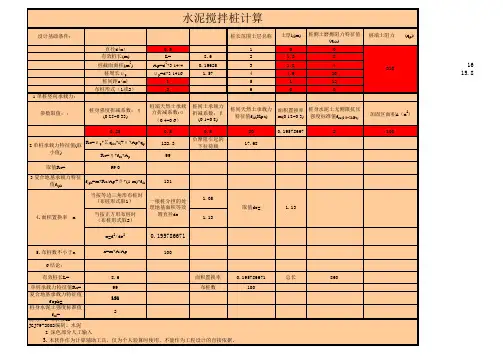

9、单桩承载力极限值及特征值计算
（1）、特征值：R ak =q p · Ap+ Up ·Σq s · Li=137.5kN
（2）、根据桩体强度确定单桩承载力特征值：
桩体强度取f cu=30MPa水泥与土的体积比1:7，
则R ak=0.33×0.0962×300=95.23
综合考虑，确定R ak=90kN
10、面积置换率计算：α取0.9，f ak 取120kpa，f sp，k取180kpa
f sp，k-α· f ak
m = =（180-108）/（90/0.0962-108）=8.7%；。
R ak/Ap -α· f ak
设计时，m取11.5%。
11、复合地基深度修正计算：
复合地基不进行宽度修正，只进行深度修正
其中f ak=180kpa γm=18.5KN/m3 ηd=1.0 d=1.8m
得：f a=204.05kpa
12、根据JGJ79-2002《建筑地基处理技术规范》
R ak= Ap·【（f sp，k－α· f ak）／m＋α· f ak】=90.74＜95kN，其中f sp，k为修正后复合地基承载力204.05kpa，则实际采用桩身强度f cu=
R ak／（Ap·η）=90.74/0.33·0.0962=2.858Mpa＜f cu=3.0Mpa。
13、复合地基计算
f sp，k = m·R ak/Ap + α·（1-m）·f ak =203.17Pa ＞180kPa
满足设计要求。
