ITO透明导电玻璃项目建设方案分析 建设方案分析参考模板，仅供参考
摘要 该ITO透明导电玻璃项目计划总投资23477. 01万元，其中：固定资产投资17762. 89万元，占项目总投资的75.66%；流动资金5714. 12 万元，占项目总投资的24. 34%o 达产年营业收入43792. 00万元，总成本费用34370. 53万元，税金及附加393. 10万元，利润总额9421. 47万元,利税总额11114. 08 万元，税后净利润7066. 10万元，达产年纳税总额4047. 98万元；达产年投资利润率40. 13%,投资利税率47. 34%,投资回报率30. 10%,全部投资回收期4. 82年，提供就业职位774个。 认真贯彻执行“三高、三少”的原则。“三高”艮卩：高起点、高水平、高投资回报率；“三少"即：少占地、少能耗、少排放。 本IT0透明导电玻璃项目报告所描述的投资预算及财务收益预评估基于一个动态的环境和对未来预测的不确定性，因此，可能会因时间或其他因素的变化而导致与未来发生的事实不完全一致。
ITO透明导电玻璃项目建设方案分析目录第一章IT0透明导电玻璃项目绪论 第二章IT0透明导电玻璃项目建设背景及必要性 第三章建设规模分析 第四章IT0透明导电玻璃项目选址科学性分析 第五章总图布置 第六章工程设计总体方案 第七章项目风险评估分析 第八章职业安全与劳动卫生 第九章项目进度说明 第十章投资估算与经济效益分析
第一章ITO透明导电玻璃项目绪论 一、项目名称及承办企业 （-）项目名称 IT0透明导电玻璃项目 （二）项目承办单位 XXX公司 二、IT0透明导电玻璃项目选址及用地规模控制指标 （-）IT0透明导电玻璃项目建设选址 项目选址位于XXX临港经济开发区，地理位置优越，交通便利，规划电力、给排水、通讯等公用设施条件完备，建设条件良好。 （二）IT0透明导电玻璃项目用地性质及规模 项目总用地面积59289. 63平方米（折合约88. 89亩），土地综合利用率100. 00%；项目建设遵循“合理和集约用地”的原则，按照IT0 透明导电玻璃行业生产规范和要求进行科学设计、合理布局，符合规划建设要求。 （三）用地控制指标及土建工程
浮法玻璃标准 国家质量技术监督局发布1999.05.14发布2000.01.01实施 前言 本标准是在原国家标准GB 11614-1989《浮法玻璃》的基础上进行修订的。 GB11614-1989《浮法玻璃》国家标准分为优等品、一级品、合格品，本标准在修订时按照浮法玻璃的使用用途进行了分类，分为制镜级、汽车级和建筑级，并按不同的用途确定了不同的质量指标，以利于用户进行选择，更好地满足了用户的需要。 在技术要求上，本标准参考了JIS R3202:1996《浮法和磨光平板玻璃》和EN572-2：1994《浮法玻璃》标准，尺寸和厚度允许偏差比原国家标准有所提高，外观质量指标严于日本和欧洲标准的规定。同时，增加了玻璃对角线差的要求，检验方法也做了增加和适当修改。 本标准自实施之日起，代替GB11614-1989。本标准由国家建筑材料工业局提出。本标准由国家建筑材料工业局秦皇岛玻璃研究设计院归口并负责解释。 本标准起草单位：国家建筑材料工业局标准化研究所、国家建筑材料工业局秦皇岛玻璃研究设计院。 本标准主要起草人：武庆涛、王玉兰、谭景亚、刘志付、田纯祥 1 范围 本标准规定了无色透明浮法玻璃的分类、要求、检验方法、检验规则、标志、包装、运输和贮存。 本标准适用于制镜、汽车和建筑等使用的浮法玻璃。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1216-1985 外径千分尺(neq ISO 3611:1978)GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定(neq ISO 9050:1990)GB/T 8170-1987 数值修约规则JB/T 7979-1995 塞尺 3 分类 3.1 浮法玻璃按用途分为制镜级、汽车级、建筑级。 3.2 浮法玻璃按厚度分为以下种类：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm。 4 要求 4.1 浮法玻璃应为正方形或长方形。其长度和宽度尺寸允许偏差应符合表１规定。
ITO导电玻璃是在钠钙基或硅硼基基片玻璃的基础上，利用磁控溅射的方法镀上一层氧化铟锡（俗称ITO）膜加工制作成的。液晶显示器专用ITO导电玻璃，还会在镀ITO层之前，镀上一层二氧化硅阻挡层，以阻止基片玻璃上的钠离子向盒内液晶里扩散。高档液晶显示器专用ITO玻璃在溅镀ITO层之前基片玻璃还要进行抛光处理，以得到更均匀的显示控制。液晶显示器专用ITO玻璃基板一般属超浮法玻璃，所有的镀膜面为玻璃的浮法锡面。因此，最终的液晶显示器都会沿浮法方向，规律的出现波纹不平整情况。 在溅镀ITO层时，不同的靶材与玻璃间，在不同的温度和运动方式下，所得到的ITO层会有不同的特性。一些厂家的玻璃ITO层常常表面光洁度要低一些，更容易出现“麻点”现象；有些厂家的玻璃ITO层会出现高蚀间隔带，ITO层在蚀刻时，更容易出现直线放射型的缺划或电阻偏高带；另一些厂家的玻璃ITO层则会出现微晶沟缝。 ITO导电层的特性： ITO膜层的主要成份是氧化铟锡。在厚度只有几千埃的情况下，氧化铟透过率高，氧化锡导电能力强，液晶显示器所用的ITO玻璃正是一种具有高透过率的导电玻璃。由于ITO具有很强的吸水性，所以会吸收空气中的水份和二氧化碳并产生化学反应而变质，俗称“霉变”，因此在存放时要防潮。 ITO层在活性正价离子溶液中易产生离子置换反应，形成其它导电和透过率不佳的反应物质，所以在加工过程中，尽量避免长时间放在活性正价离子溶液中。 ITO层由很多细小的晶粒组成，晶粒在加温过程中会裂变变小，从而增加更多晶界，电子突破晶界时会损耗一定的能量，所以ITO导电玻璃的ITO层在600度以下会随着温度的升高，电阻也增大。 ITO导电玻璃的分类： ITO导电玻璃按电阻分，分为高电阻玻璃（电阻在150~500奥姆）、普通玻璃（电阻在60~150奥姆）、低电阻玻璃（电阻小于60奥姆）。高电阻玻璃一般用于静电防护、触控屏幕制作用；普通玻璃一般用于TN类液晶显示器和电子抗干扰；低电阻玻璃一般用于STN液晶显示器和透明线路板。 ITO导电玻璃按尺寸分，有14”x14”、14”x16”、20”x24”等规格；按厚度分，有2.0mm、1.1mm、0.7mm、0.55mm、0.4mm、0.3mm等规格，厚度在0.5mm以下的主要用于STN液晶显示器产品。 ITO导电玻璃按平整度分，分为抛光玻璃和普通玻璃。 影响ITO玻璃性能的主要参数： 长度、宽度、厚度及允差（±0.20） 垂直度（≤0.10%） 翘曲度（厚度0.7mm以上≤0.10%，厚度0.55mm以下≤0.15%） 微观波纹度 倒边 C倒边（0.05mm≤宽度≤0.40mm） R倒边（0.20mm≤宽度≤1.00mm，曲率半径≤50mm）
1.0范围 本标准准适用于正星光电科技有限公司生产的ITO 产品。 2.0规范性引用文件 2.1 JIS B0601—1994表面微观波纹度测量过程和方法的标准。 2.2 GB2828—2003计数抽样检验程序[第一部分 按照接收质量限（AQL ）检索的逐批检验抽样计划]。 3.0玻璃基片的规格 3.1 长度及宽度的允许偏差、厚度允许偏差表 序号 检验项目 标准范围 测量方法 1 长度/宽度 ±0.20mm 数显游标卡尺 2 厚度 1.10mm ±0.1mm 0.70mm ±0.05mm 0. 55mm ±0.05mm 0.4/0.33mm ±0.05mm 千分尺 3 垂直度 ≤0.10% 宽座角尺和塞尺 3.2垂直度 玻璃基片的垂直度的公差等级a/L ≤0.1%（见图1，a 为公差带，L 为被测玻璃基片的相应边长）。 图1 玻璃基片的垂直度 3.3 弯曲度（h/L) 图2 玻璃基片的弯曲度，不允许S 形弯曲 3.4微观波纹度（玻璃的浮法锡面） 微观表面波纹度的数值Rt 的最大值应符合表2要求 序号 厚度 玻璃类型 弯曲度 微观波纹度 1 1.10mm 非强化 ≤0.10% ≤0.15um/20mm 强化 ≤0.20% 2 0.70mm 非强化 ≤0.15% ≤0.20um/20mm 强化 ≤0.25% 3 0.55mm 非强化 ≤0.15% ≤0.25um/20mm 强化 ≤0.30% 4 0.4/033mm 非强化 ≤0.15% ≤0.30um/20mm 强化 ≤0.30% 3.5磨边倒角: R 型边 编号 项目 标准要求 检验方法 1 C 型倒边 0.05mm ≤W ≤0.4mm 10倍放大镜 2 R 型倒边 宽度:0.1mm ≤W ≤1.0 曲半径: R ≤50 mm 10倍放大镜 3 标识角 b=2.0±1.0mm 10倍放大镜 b d*d 浮法方向 切角磨边示意图 a 0.3*45° C 型边

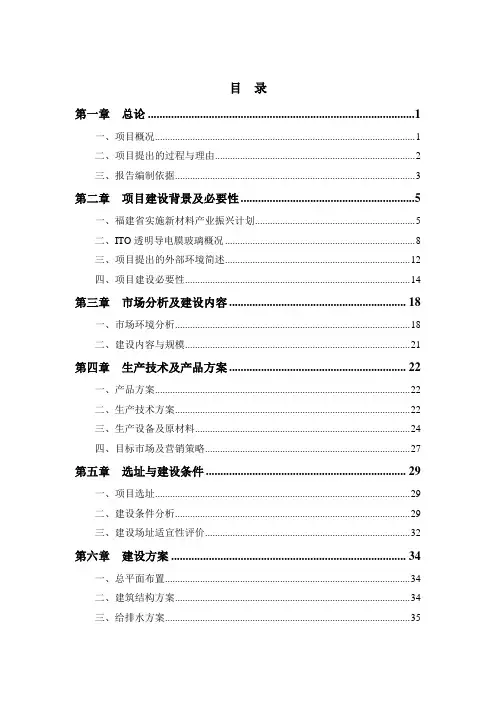

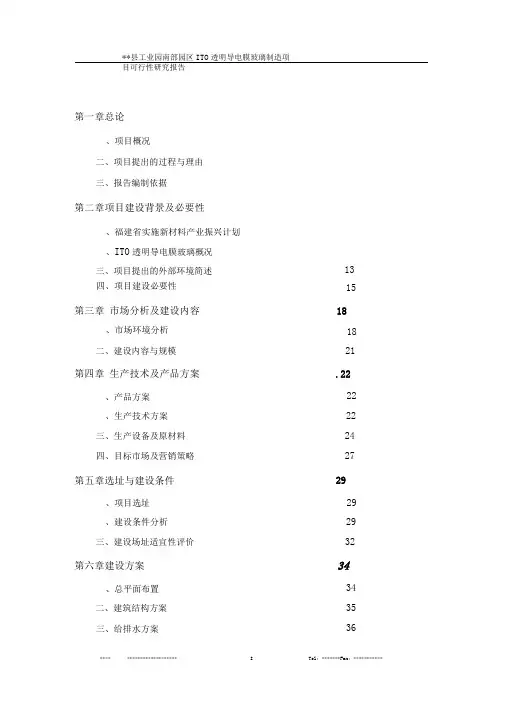

ITO透明导电膜玻璃制造项目可行 性研究报告 目录 第一章总论 (1) 一、项目概况 (1) 二、项目提出的过程与理由 (2) 三、报告编制依据 (3) 第二章项目建设背景及必要性 (5) 一、福建省实施新材料产业振兴计划 (5) 二、ITO透明导电膜玻璃概况 (8) 三、项目提出的外部环境简述 (12) 四、项目建设必要性 (14) 第三章市场分析及建设内容 (18) 一、市场环境分析 (18) 二、建设内容与规模 (21) 第四章生产技术及产品方案 (22) 一、产品方案 (22) 二、生产技术方案 (22) 三、生产设备及原材料 (24) 四、目标市场及营销策略 (27) 第五章选址与建设条件 (29) 一、项目选址 (29) 二、建设条件分析 (29) 三、建设场址适宜性评价 (32) 第六章建设方案 (34)
一、总平面布置 (34) 二、建筑结构方案 (34) 三、给排水方案 (35) 四、供电方案 (36) 五、消防方案 (38) 六、绿化方案 (38) 第七章节能措施 (39) 一、节能设计依据 (39) 二、节能措施 (39) 三、节能效果评价 (41) 第八章环境保护与综合利用 (42) 一、环境资源利用和保护原则 (42) 二、主要污染源及治理措施 (42) 三、环境影响评价 (44) 第九章组织机构与人力资源配置 (45) 一、组织机构 (45) 二、劳动定员 (46) 三、生产管理制度 (46) 第十章项目进度安排 (48) 一、项目建设周期 (48) 二、项目建设进度安排 (48) 第十一章投资估算及资金筹措 (49) 一、估算依据 (49) 二、投资估算 (49) 三、资金筹措 (51) 第十二章效益分析及评价 (52)
钢化玻璃检验标准 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
钢化玻璃Tempered glass 前言 本标准是根据日本标准JISR3206(1989版)《钢化玻璃》对GB9963-88进行修订的，在技术内容上与该日本标准等效，但考虑到其适用范围，增加了抗风压性能的要求。 本标准是根据日本标准JISR3206(1989版)《钢化玻璃》对GB9963-88进行修订的，在技术内容上与该日本标准等效，但考虑到其适用范围，增加了抗风压性能的要求。 本标准首次发布于1982年，原名为JC 293-82《平型钢化玻璃》，1986年重新制定该标准，删除其中关于汽车、船舶用钢化玻璃的规定，一名为《钢化玻璃》并于1988年发布后实施。本次修改的主要内容是取消了原标准中的Ⅱ类钢化玻璃并重新分类，将霰弹袋的最大冲击高度2300mm改为1200mm,经过这样的修改，这项试验就不仅仅是观察其碎片状态，而是用于判定玻璃安全性能的试验。另外，鉴于我国钢化水平的提高，将原4mm厚玻璃落球冲击破碎后称量最大碎片质量的方法改为用制品作试样，小锤冲击后检验碎片的方法；且去掉原标准中对抗弯强度和热稳定性的规定。 本标准从生效之日起，同时代替GB9963-88。 本标准由国家建筑材料工业局提出。 本标准由国家建筑材料科学研究院玻璃科学研究所归口。 本标准起草单位：中国建筑材料科学研究院玻璃科学研究所。
本标准主要起草人：龚蜀一、汪如洋、韩松、王睿。 1 范围 本标准规定了钢化玻璃的分类、技术要求、检验方法和检验规则。适用于建筑、工业装备等建筑以外用钢化玻璃。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 531－92 硫化橡胶邵尔A型硬度试验方法GB 1216－85 外径千分尺GB 4871－1995 普通平板玻璃GB 5137.2－1996 汽车安全玻璃光学性能试验方法 GB 11614－89 浮法玻璃JC/T 677－1997 建筑玻璃均布静载模拟压试验方法 3 分类及应用 3.1钢化玻璃按形状分类，分类平面钢化玻璃和曲面钢化玻璃。 3.2 钢化玻璃按应用范围分类，分为建筑用钢化玻璃和建筑以外用钢化玻璃。 4要求 不同种类的钢化玻璃必须符合表1相应条款的规定。 表１技术要求及试验方法条款
精心整理 1.0范围 本标准准适用于正星光电科技有限公司生产的ITO 产品。 2.0规范性引用文件 2.1JISB0601—1994表面微观波纹度测量过程和方法的标准。 2.2GB2828—2003计数抽样检验程序[第一部分按照接收质量限（AQL ）检索的逐批检验抽样计划]。 3.0玻璃基片的规格 3.1长度及宽度的允许偏差、厚度允许偏差表 序号 检验项目 标准范围 测量方法 1 长度/宽度 ±0.20mm 数显游标卡尺 2 厚度 1.10mm ±0.1mm 0.70mm ±0.05mm 0.55mm ±0.05mm 0.4/0.33mm ±0.05mm 千分尺 3 垂直度 ≤0.10% 宽座角尺和塞尺 3.2垂直度 玻璃基片的垂直度的公差等级a/L ≤0.1%（见图1，a 为公差带，L 为被测玻璃基片的相应边长）。 图1玻璃基片的垂直度 3.3弯曲度（h/L) 图2玻璃基片的弯曲度，不允许S 形弯曲 3.4微观波纹度（玻璃的浮法锡面） 微观表面波纹度的数值Rt 的最大值应符合表2要求 序号 厚度 玻璃类型 弯曲度 微观波纹度 1 1.10mm 非强化 ≤0.10% ≤0.15um/20mm 强化 ≤0.20% 2 0.70mm 非强化 ≤0.15% ≤0.20um/20mm 强化 ≤0.25% 3 0.55mm 非强化 ≤0.15% ≤0.25um/20mm 强化 ≤0.30% 4 0.4/033mm 非强化 ≤0.15% ≤0.30um/20mm 强化 ≤0.30% 3.5磨边倒角: R 型边 b 向 切角磨边示意图 a
编号项目标准要求检验方法 1 C型倒边0.05mm≤W≤0.4mm 10倍放大镜 2 R型倒边宽度:0.1mm≤W≤1.0曲半径:R≤50mm 10倍放大镜 3 标识角b=2.0±1.0mm c=5.0±1.0mm 10倍放大镜 4 相同角A=1.5±0.5mm10倍放大镜 5 崩边长≤1mm,宽≤0.3mm 深度≤1/2基片厚度 10倍放大镜 6 破裂不允许目测 7 边、角未磨不允许目测 3.6表面质量 包括内部气泡、夹杂物、表面凹坑、异色点等。 点状缺陷的直径d定义为：d=（L+W）/2，见图5。划伤缺陷的定义为：L3mm,W0.03-0.07mm见图6：图5点状缺陷的尺寸图6划伤图形的尺寸 3.6.1双面ITO产品表面质量检验标准 No 缺陷分类A品标准范围B品测量方法 1 内部气泡、杂质 点、针眼、污点、 锡斑、亮点、表 面凹凸点、颗粒 d=(W+L)/2 d≤0.05mm不计 0.05
国家质量技术监督局1999-05-14发布2000-01-01实施 GB 11614-1999 本标准是在原国家标准11614-1989《浮法玻璃》的基础上进行修订的。 GB11614-1989《浮法玻璃》国家标准分为优等品、一级品、合格品,本标准在修订时按照浮法玻璃的使用用途进行了分类，分为制镜级、汽车级和建筑级，并按不同的用途确定了不同的质量指标，以利于用户进行选择，更好地满足了用户的需要。 在技术要求上，本标准参考了JIS R3202：1996《浮法和磨光平板玻璃》和EN 572-2；1994《浮法玻璃》标准，尺寸和厚度允许偏差比原国家标准有所提高，外观质量指标严于日本和欧洲标准的规定。同时，增加了玻璃对角线差的要求，检验方法也做了增加和适当修改。本标准自实施之日起，代替GB 11614-1989。 本标准由国家建筑材料工业局提出。 1 范围 本标准规定了无色透明浮法玻璃的分类、要求、检验方法、检验规则、标志、包装、运输和贮存。 本标准适用于制镜、汽车和建筑等使用的浮法玻璃。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方探讨使用下列标准最新版本的可能性。 GB/T 1216-1985 外径千分尺（neq ISO 3611: 1978） GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能透射比、紫外线透射比及有关窗玻璃参数的测定（neq ISO 9050：1990） GB/T 8170-1987 数值修约规则 JB/T 7979-1995 塞尺 3 分类 3.1 浮法玻璃按用途分为制镜级、汽车级和建筑级。 3.2 浮法玻璃按厚度分为以下种类： 2 mm、 3 mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm。
导电玻璃项目可行性研究报告 第一章总论 1.1项目概要 1.2主要经济技术指标 第二章项目必要性及可行性分析 2.1项目建设必要性分析 2.2项目建设可行性分析 2.3分析结论 第三章行业市场分析 3.1国内外利用情况分析 3.2导电玻璃应用情况与发展前景分析 3.3国内导电玻璃企业建设情况分析 3.4市场小结 第四章项目建设条件 4.1厂址选择 第五章总体建设方案 5.1项目布局原则 5.2项目总平面布置 5.3总平面设计 5.4道路设计
5.5工程管线布置方案 第六章产品方案及工艺技术 6.1主要产品 6.2产品简介 6.3主要规格型号 第七章原料供应及设备选型 7.1主要原材料供应 7.2燃料供应 7.3主要设备选型 第八章节约能源方案 8.1能源消耗 8.2主要能耗指标及分析 8.3节能措施和节能效果分析 8.4项目产品节能效果分析 8.5环保结论 第九章企业组织机构与劳动定员 9.1组织机构 9.2劳动定员 9.3员工培训 9.4福利待遇 第十章项目实施规划
10.1建设工期的规划 10.2建设工期 第十一章投资估算与资金筹措 11.1投资估算依据 11.2固定资产投资估算 11.3流动资金估算 11.4资金筹措 11.5项目投资总额 11.6资金使用和管理 第十二章财务及经济评价 14.1总成本费用估算 14.2财务评价 14.3综合效益评价结论 第十三章风险分析及规避 13.1项目风险因素 13.2风险规避对策 第十四章结论与建议 17.1结论 17.2建议 第一章总论1.1项目概要 1.1.1项目名称
导电玻璃项目 1.1.2项目建设单位 ******新能源科技有限公司 1.1.3项目建设地点 本项目厂址电子产业园区，周围环境及建设条件能够满足本目。 1.1.4项目投资规模 项目总投资金额为70015.10万元人民币，主要用于项目建设的建筑工程投资、配套工程投资、设备购置及安装费用、无形资产费用、其他资产费用以及充实企业流动资金等。项目正式运营达产后，可实现年均销售收入130909.09万元，年均利润总额为28908.93万元，年均净利润为24557.75万元，年可上缴增值税 9508.41万元，年可上缴所得税4351.18万元，年可上缴城建费及附加950.84 万元，投资利润率为41.29%，税后财务内部收益率25.12%，高于设定的基准收益率10%。 1.1.6项目建设内容 本项目总占地面积1000亩，总建筑面积383335.25M。项目主要建设内容及规模如下：
GB 9656-2003 代替 GB 9656-1996 汽车安全玻璃 1 范围 本标准规定了汽车安全玻璃的分类、技术要求、试验方法、检验规则及包装、标志、运输和贮存等。 本标准适用于汽车安全玻璃，也适用于农用车及其他道路车辆用安全玻璃。 2 规范性引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用与本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 1216 外径千分尺（GB/T 1216-1985，neq ISO3611-78) GB/T5137.1 汽车安全玻璃试验方法第1部分：力学性能试验（GB/T 5137.1-2002，ISO3537：1999，MOD） GB/T 5137.2 汽车安全玻璃试验方法第2部分：光学性能试验（GB/T 5137.2-2002，ISO3538：1997，MOD） GB/T 5137.3 汽车安全玻璃试验方法第3部分：耐辐照、高温、潮湿、燃烧和耐模拟气候试验（GB/T 5137.3-2003，ISO 3917：1999，MOD）GB/T 8410 汽车内饰材料的燃烧特性 GB11614 浮法玻璃 GB/T 17339 汽车安全玻璃耐化学侵蚀性和耐温度变化试验方法 GB/T 18114 玻璃应力测试方法 GB18045-2000 铁道车辆用安全玻璃 JC/T512 汽车安全玻璃包装 3 分类 3.1 按加工工艺分类 a)夹层玻璃； b)区域钢化玻璃； c)钢化玻璃； d)中空安全玻璃； e)塑玻复合材料。 3.2 按应用部位分类 3.2.1 风窗玻璃（前风窗玻璃）

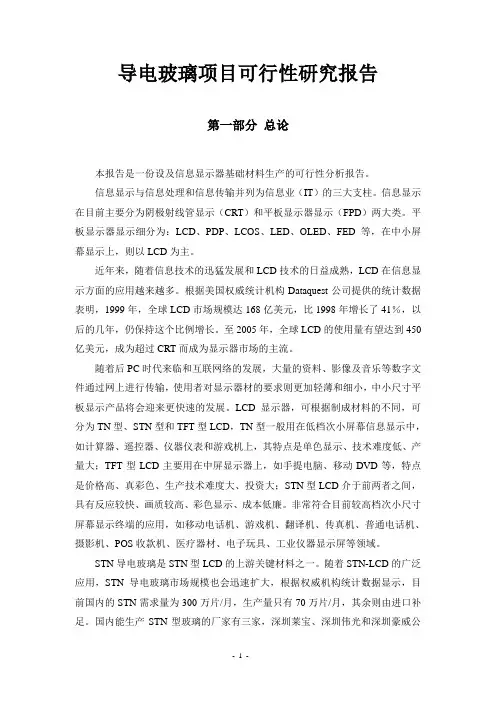

第一部分总论 本报告是一份设及信息显示器基础材料生产的可行性分析报告。 信息显示与信息处理和信息传输并列为信息业（IT）的三大支柱。信息显示在目前主要分为阴极射线管显示（CRT）和平板显示器显示（FPD）两大类。平板显示器显示细分为：LCD、PDP、LCOS、LED、OLED、FED等，在中小屏幕显示上，则以LCD为主。 近年来，随着信息技术的迅猛发展和LCD技术的日益成熟，LCD在信息显示方面的应用越来越多。根据美国权威统计机构Dataquest公司提供的统计数据表明，1999年，全球LCD市场规模达168亿美元，比1998年增长了41％，以后的几年，仍保持这个比例增长。至2005年，全球LCD的使用量有望达到450亿美元，成为超过CRT而成为显示器市场的主流。 随着后PC时代来临和互联网络的发展，大量的资料、影像及音乐等数字文件通过网上进行传输，使用者对显示器材的要求则更加轻薄和细小，中小尺寸平板显示产品将会迎来更快速的发展。LCD显示器，可根据制成材料的不同，可分为TN型、STN型和TFT型LCD，TN型一般用在低档次小屏幕信息显示中，如计算器、遥控器、仪器仪表和游戏机上，其特点是单色显示、技术难度低、产量大；TFT型LCD主要用在中屏显示器上，如手提电脑、移动DVD等，特点是价格高、真彩色、生产技术难度大、投资大；STN型LCD介于前两者之间，具有反应较快、画质较高、彩色显示、成本低廉。非常符合目前较高档次小尺寸屏幕显示终端的应用，如移动电话机、游戏机、翻译机、传真机、普通电话机、摄影机、POS收款机、医疗器材、电子玩具、工业仪器显示屏等领域。 STN导电玻璃是STN型LCD的上游关键材料之一。随着STN-LCD的广泛应用，STN导电玻璃市场规模也会迅速扩大，根据权威机构统计数据显示，目前国内的STN需求量为300万片/月，生产量只有70万片/月，其余则由进口补足。国内能生产STN型玻璃的厂家有三家，深圳莱宝、深圳伟光和深圳豪威公司，国外有韩国三星公司、美国AFC公司、台湾的一些厂家等。
名称ITO导电玻璃检验标准制定日期2014-09-4 生效日期2014-09-4 1.0范围 本标准准适用于正星光电科技有限公司生产的ITO产品。 2.0规范性引用文件 2.1 JIS B0601—1994表面微观波纹度测量过程和方法的标准。 2.2 GB2828—2003计数抽样检验程序[第一部分按照接收质量限（AQL）检索的逐批检验抽样计划]。 3.0玻璃基片的规格 3.1 长度及宽度的允许偏差、厚度允许偏差表 序号检验项目标准范围测量方法 1 长度/宽度±0.20mm 数显游标卡尺 2 厚度1.10mm±0.1mm 0.70mm±0.05mm 0. 55mm±0.05mm 0.4/0.33mm±0.05mm 千分尺 3 垂直度≤0.10% 宽座角尺和塞尺 3.2垂直度 玻璃基片的垂直度的公差等级a/L≤0.1%（见图1，a为公差带，L为被测玻璃基片的相应边长）。 图1 玻璃基片的垂直度 3.3 弯曲度（h/L) 图2 玻璃基片的弯曲度，不允许S形弯曲 3.4微观波纹度（玻璃的浮法锡面）
名称 ITO 导电玻璃检验标准 制定日期 2014-09-4 生效日期 2014-09-4 微观表面波纹度的数值Rt 的最大值应符合表2要求 序号 厚度 玻璃类型 弯曲度 微观波纹度 1 1.10mm 非强化 ≤0.10% ≤0.15um/20mm 强化 ≤0.20% 2 0.70mm 非强化 ≤0.15% ≤0.20um/20mm 强化 ≤0.25% 3 0.55mm 非强化 ≤0.15% ≤0.25um/20mm 强化 ≤0.30% 4 0.4/033mm 非强化 ≤0.15% ≤0.30um/20mm 强化 ≤0.30% 3.5磨边倒角: R 型边 编号 项目 标准要求 检验方法 1 C 型倒边 0.05mm ≤W ≤0.4mm 10倍放大镜 2 R 型倒边 宽度:0.1mm ≤W ≤1.0 曲半径: R ≤50 mm 10倍放大镜 3 标识角 b=2.0±1.0mm c=5.0±1.0mm 10倍放大镜 4 相同角 A=1.5±0.5mm 10倍放大镜 5 崩边 长≤1mm,宽≤0.3mm 深度≤1/2基片厚度 10倍放大镜 6 破裂 不允许 目测 7 边、角未磨 不允许 目测 3.6表面质量 b d*d 浮法方向 切角磨边示意图 a 0.3*45° C 型边
钢化玻璃Tempered glass 国家质量技术监督局发布 1998.05.08发布 1998.12.01实施 前言 本标准是根据日本标准JISR3206(1989版)《钢化玻璃》对GB9963-88进行修订的，在技术内容上与该日本标准等效，但考虑到其适用范围，增加了抗风压性能的要求。 本标准是根据日本标准JISR3206(1989版)《钢化玻璃》对GB9963-88进行修订的，在技术内容上与该日本标准等效，但考虑到其适用范围，增加了抗风压性能的要求。 本标准首次发布于1982年，原名为JC 293-82《平型钢化玻璃》，1986年重新制定该标准，删除其中关于汽车、船舶用钢化玻璃的规定，一名为《钢化玻璃》并于1988年发布后实施。本次修改的主要内容是取消了原标准中的Ⅱ类钢化玻璃并重新分类，将霰弹袋的最大冲击高度2300mm改为1200mm,经过这样的修改，这项试验就不仅仅是观察其碎片状态，而是用于判定玻璃安全性能的试验。另外，鉴于我国钢化水平的提高，将原4mm厚玻璃落球冲击破碎后称量最大碎片质量的方法改为用制品作试样，小锤冲击后检验碎片的方法；且去掉原标准中对抗弯强度和热稳定性的规定。 本标准从生效之日起，同时代替GB9963-88。 本标准由国家建筑材料工业局提出。 本标准由国家建筑材料科学研究院玻璃科学研究所归口。 本标准起草单位：中国建筑材料科学研究院玻璃科学研究所。 本标准主要起草人：龚蜀一、汪如洋、韩松、王睿。 1 范围 本标准规定了钢化玻璃的分类、技术要求、检验方法和检验规则。适用于建筑、工业装备等建筑以外用钢化玻璃。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 531－92 硫化橡胶邵尔A型硬度试验方法 GB 1216－85 外径千分尺 GB 4871－1995 普通平板玻璃 GB 5137.2－1996 汽车安全玻璃光学性能试验方法 GB 11614－89 浮法玻璃 JC/T 677－1997 建筑玻璃均布静载模拟压试验方法 3 分类及应用 3.1钢化玻璃按形状分类，分类平面钢化玻璃和曲面钢化玻璃。 3.2 钢化玻璃按应用范围分类，分为建筑用钢化玻璃和建筑以外用钢化玻璃。 4要求
一、产品概况 1．中文名称：光电玻璃 2．产品类别：建筑材料，夹层玻璃 3．产品特性：通透、安全、绿色节能、纯定制 4．应用范围：工业设计、家居装饰，灯饰设计等 5．材质定位：高端建筑工业产品及装潢辅材 二、发展背景 1．2002年，德国LIF公司(Light,Green,Future)研发出基于玻璃镀膜技术的光电玻璃，成功申请欧盟发明专利并授权德国SCHOTT 及德国POWER GLASS公司生产光电玻璃产品。 2．2006年，上海尊华电子工程有限公司研发出在线镀膜技术的光电玻璃，获得上海科委的新技术认可，同时获得工业部嘉奖，中国人研发的完全自有知识产权的高端光电玻璃产品首次屹立世界之巅。 3．2010年，上海尊华电子工程有限公司研发出标志着光电玻璃领域最新科技的视频光电玻璃，同时获得国家发明专利，该视频玻璃利用LED发光技术可在透明玻璃中演示动态影像。 三、应用领域 1．光电玻璃本身即是一款安全玻璃，又为建筑夹胶玻璃，具有防紫外线，部分红外线的节能效果，可广泛应用于室内外用途。由于LED本身节能的特性，光电玻璃极其省电，节能环保。 2．光电玻璃广泛应用于各种设计及应用端领域：如商业或家具室内外装饰、装修、装潢；家具设计；灯管照明设计；室内景观设计；
室内淋浴间隔断；诊所；门牌号；紧急指示标志设计；会议室隔断；室外幕墙玻璃，商店橱窗，专柜设计，奢侈品专柜设计，天窗设计，顶棚设计，阳光房设计，3C产品玻璃面板应用，室内外广告牌设计，时尚家居饰品，时钟，奖品，灯具等各种终端应用产品设计等广阔领域。 四、产品规格 1．玻璃：玻璃面板可选，客户可自由选择普通浮法玻璃、超白玻璃、防火玻璃、中空玻璃、钢化玻璃、半钢化玻璃、镀膜玻璃等各种产品。玻璃结构为夹层结构，应符合欧洲EN标准、美国ASTM标准及国内一切安全玻璃应用标准。 2．颗粒：采用正牌LED颗粒因为设计到一个实用年限、发光效果及耗能效果。双面发光LED，以保证玻璃的双面通透性。 3．导线：透明导线，因为透明导线肯定是高温高压处理和镀膜技术。这就不是简单的美观和应用问题，还设计到使用安全性问题。手工生产的导线在长期使用时容易脆裂。[玻璃本身是有弹性的，如遇到风等外力接触都会对导线造成不同的影响] 4．夹层：使用全球顶级品质进口PVB中间膜，中间膜应达到欧洲安全玻璃标准(EN标准)以确保夹层玻璃的安全性及使用寿命。PVB 夹层应在高压釜内夹层而非普通炉子，以确保夹层玻璃的最佳品质。决不允许使用EVA或者灌浆等不符合顶级安全玻璃标准的夹层方式，加工厂应持有夹层玻璃通过欧洲标准的检测报告和证书。 5．镀膜：离线镀膜技术有其极限性，寿命为1-2年左右。容易
浮法玻璃产品标准 国家质量技术监督局发布 1999.05.14发布 2000.01.01实施 前言 本标准是在原国家标准GB 11614-1989《浮法玻璃》的基础上进行修订的GB11614-1989《浮法玻璃》国家标准分为优等品、一级品、合格品，本标准在修订时按照浮法玻璃的使用用途进行了分类，分为制镜级、汽车级和建筑级，并按不同的用途确定了不同的质量指标，以利于用户进行选择，更好地满足了用户的需要。 在技术要求上，本标准参考了JIS R3202:1996《浮法和磨光平板玻璃》和EN572-2： 1994《浮法玻璃》标准，尺寸和厚度允许偏差比原国家标准有所提高，外观质量指标严于日本和欧洲标准的规定。同时，增加了玻璃对角线差的要求，检验方法也做了增加和适当修改。本标准自实施之日起，代替GB11614-1989。本标准由国家建筑材料工业局提出。 本标准由国家建筑材料工业局秦皇岛玻璃研究设计院归口并负责解释。 本标准起草单位：国家建筑材料工业局标准化研究所、国家
建筑材料工业局秦皇岛玻璃研究设计院。本标准主要起草人：武庆涛、王玉兰、谭景亚、刘志付、田纯祥 1 范围本标准规定了无色透明浮法玻璃的分类、要求、检验方法、检验规则、标志、包装、运输和贮存。本标准适用于制镜、汽车和建筑等使用的浮法玻璃。 2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 1216-1985 外径千分尺(neq ISO 3611:1978) GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定(neq ISO 9050:1990) GB/T 8170-1987 数值修约规则 JB/T 7979-1995 塞尺 3 分类 3.1 浮法玻璃按用途分为制镜级、汽车级、建筑级。 3.2 浮法玻璃按厚度分为以下种类： 2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm。 4 要求 4.1 浮法玻璃应为正方形或长方形。其长度和宽度尺寸允许偏差应符合表１规定。 表１
I T O导电玻璃入门知识 SANY GROUP system office room 【SANYUA16H-
I T O导电玻璃入门知识ITO导电玻璃是在钠钙基或硅硼基基片玻璃的基础上，利用磁控溅射的方法镀上一层氧化铟锡（俗称ITO）膜加工制作成的。液晶显示器专用ITO导电玻璃，还会在镀ITO层之前，镀上一层二氧化硅阻挡层，以阻止基片玻璃上的钠离子向盒内液晶里扩散。高档液晶显示器专用ITO玻璃在溅镀ITO层之前基片玻璃还要进行抛光处理，以得到更均匀的显示控制。液晶显示器专用ITO玻璃基板一般属超浮法玻璃，所有的镀膜面为玻璃的浮法锡面。因此，最终的液晶显示器都会沿浮法方向，规律的出现波纹不平整情况。 在溅镀ITO层时，不同的靶材与玻璃间，在不同的温度和运动方式下，所得到的ITO层会有不同的特性。一些厂家的玻璃ITO层常常表面光洁度要低一些，更容易出现“麻点”现象；有些厂家的玻璃ITO层会出现高蚀间隔带，ITO层在蚀刻时，更容易出现直线放射型的缺划或电阻偏高带；另一些厂家的玻璃ITO层则会出现微晶沟缝。 ITO导电层的特性： ITO膜层的主要成份是氧化铟锡。在厚度只有几千埃的情况下，氧化铟透过率高，氧化锡导电能力强，液晶显示器所用的ITO玻璃正是一种具有高透过率的导电玻璃。由于ITO具有很强的吸水性，所以会吸收空气中的水份和二氧化碳并产生化学反应而变质，俗称“霉变”，因此在存放时要防潮。
ITO层在活性正价离子溶液中易产生离子置换反应，形成其它导电和透过率不佳的反应物质，所以在加工过程中，尽量避免长时间放在活性正价离子溶液中。 ITO层由很多细小的晶粒组成，晶粒在加温过程中会裂变变小，从而增加更多晶界，电子突破晶界时会损耗一定的能量，所以ITO导电玻璃的ITO层在600度以下会随着温度的升高，电阻也增大。 ITO导电玻璃的分类： ITO导电玻璃按电阻分，分为高电阻玻璃（电阻在150~500欧姆）、普通玻璃（电阻在60~150欧姆）、低电阻玻璃（电阻小于60欧姆）。高电阻玻璃一般用于静电防护、触控屏幕制作用；普通玻璃一般用于TN类液晶显示器和电子抗干扰；低电阻玻璃一般用于STN液晶显示器和透明线路板。 ITO导电玻璃按尺寸分，有14”x14”、14”x16”、20”x24”等规格；按厚度分，有2.0mm、1.1mm、0.7mm、0.55mm、0.4mm、0.3mm等规格，厚度在0.5mm 以下的主要用于STN液晶显示器产品。 ITO导电玻璃按平整度分，分为抛光玻璃和普通玻璃。 影响ITO玻璃性能的主要参数： 长度、宽度、厚度及允差（±0.20） 垂直度（≤0.10%） 翘曲度（厚度0.7mm以上≤0.10%，厚度0.55mm以下≤0.15%）
浮法玻璃基础知识汇总 浮法玻璃是我国上世纪70年代末，由洛阳玻璃厂率先引进英国皇家浮法玻璃生产线。 它是在锡槽里，玻璃浮在锡液的表面上出来的。因此，这种玻璃首先是平度好，没有水波纹。用于制镜、汽车玻璃。不发脸，不走形，这是它的一大优点。其次是浮法玻璃选用的矿石石英砂，原料好。生产出来的玻璃纯净、透明度好。明亮、无色。没有玻璃疔，气泡之类。第三是结构紧密、重，手感平滑，同样厚度每平方米比平板比重大，好切割，不易破损。全国30多条生产线都严格按照国家标准生产，这种玻璃是民用建筑的最好玻璃。它的价格，同等厚度相比，仅比平板玻璃每平方米高4元左右。 生产工艺: 浮法玻璃生产的成型过程是在通入保护气体（N2及H2）的锡槽中完成的。熔融玻璃从池窑中连续流入并漂浮在相对密度大的锡液表面上，在重力和表面张力的作用下，玻璃液在锡液面上铺开、摊平、形成上下表面平整、硬化、冷却后被引上过渡辊台。辊台的辊子转动，把玻璃带拉出锡槽进入退火窑，经退火、切裁，就得到平板玻璃产品。浮法与其他成型方法比较，其优点是：适合于高效率制造优质平板玻璃，如没有波筋、厚度均匀、上下表面平整、互相平行；生产线的规模不受成形方法的限制，单位产品的能耗低；成品利用率高；易于科学化管理和实现全线机械化、自动化，劳动生产率高；连续作业周期可长达几年，有利于稳定地生产；可为在线生产一些新品种提供适合条件，如电浮法反射玻璃、退火时喷涂膜玻璃、冷端表面处理等。 普通平板玻璃与浮法玻璃有什么不同 A:普通平板玻璃与浮法玻璃都是平板玻璃。只是生产工艺、品质上不同。 普通平板玻璃是用石英砂岩粉、硅砂、钾化石、纯碱、芒硝等原料，按一定比例配制，经熔窑高温熔融，通过垂直引上法或平拉法、压延法生产出来的透明五色的平板玻璃。普通平板
NSG玻璃：FTO导电玻璃，厚度为2.2mm，透光率大于90%，电阻为15欧，大小为200mm*150mm,也可以根据用户要求订做。导电玻璃为掺杂氟的SnO2导电玻璃(SnO2:F)，简称为FTO，其综合性能常用直属FTC来评价：FTC＝T10／RS。T是薄膜的透光率RS是薄膜的方阻值；在光学应用方面，则要求其对可见光有好的透射性和对红外有良好的反射性。对其基本要求是：①表面方阻低，②透光率高，③面积大、重量轻，④易加工、耐冲击。 Characteristics of NSG TCO TCO Tvis (%) Haze (%) Sheet Resistance(ohms/sq) High Transmission Type(for tandem) 80 to 82 11 to 16 11 to 14 High Transmission Type(for a-Si) 80 to 82 8 to 13 8 to 11 Normal TCO(for a-Si) 79 to 81 8 to 12 8 to 11 TCO镀膜玻璃的特性及种类 在太阳能电池中，晶体硅片类电池的电极是焊接在硅片表面的导线，前盖板玻璃仅需达到高透光率就可以了。薄膜太阳能电池是在玻璃表面的导电薄膜上镀制p-i-n半导体膜，再镀制背电极。 透明导电氧化物的镀膜原料和工艺很多，通过科学研究进行不断的筛选，目前主要有以下三种TCO玻璃与光伏电池的性能要求相匹配。 ITO镀膜玻璃是一种非常成熟的产品，具有透过率高，膜层牢固，导电性好等特点，初期曾应用于光伏电池的前电极。但随着光吸收性能要求的提高，TCO玻璃必须具备提高光散射的能力，而ITO镀膜很难做到这一点，并且激光刻蚀性能也较差。铟为稀有元素，在自然界中贮存量少，价格较高。ITO应用于太阳能电池时在等离子体中不够稳定，因此目前ITO镀膜已非光伏电池主流的电极玻璃。 SnO2镀膜也简称FTO，目前主要是用于生产建筑用Low-E玻璃。其导电性能比ITO略差，但具有成本相对较低，激光刻蚀容易，光学性能适宜等优点。通过对普通Low-E的生产技术进行升级改进，制造出了导电性比普通Low-E好，并且带有雾度的产品。利用这一技术生产的TCO玻璃已经成为薄膜光伏电池的主流产品。 氧化锌基薄膜的研究进展迅速，材料性能已可与ITO相比拟，结构为六方纤锌矿型。其中铝掺杂的氧化锌薄膜研究较为广泛，它的突出优势是原料易得，制造成本低廉，无毒，易于实现掺杂，且在等离子体中稳定性好。预计会很快成为新型的光伏TCO产品。目前主要存在的问题是工业化大面积镀膜时的技术问题。 光伏电池对TCO镀膜玻璃的性能要求 1.光谱透过率为了能够充分地利用太阳光，TCO镀膜玻璃一定要保持相对较高的透过率。目前，产量最多的薄膜电池是双结非晶硅电池，并且已经开始向非晶/微晶复合电池转化。因此，非晶/微晶复合叠层能够吸收利用更多的太阳光，提高转换效率，即将成为薄膜电池的主流产品。 2.导电性能TCO导电薄膜的导电原理是在原本导电能力很弱的本征半导体中掺入微量的其他元素，使半导体的导电性能发生显著变化。这些微量元素被称为杂质，掺杂后的半导体称为杂质半导体。氧化铟锡（ITO）透明导电玻璃就是将锡元素掺入到氧化铟中，提高导电率，它的导电性能在目前是最好的，最低电阻率达10-5Ωcm量级。 3.雾度为了增加薄膜电池半导体层吸收光的能力，光伏用TCO玻璃需要提高对透射光的散射能力，这一能力用雾度（Haze）来表示。雾度即为透明或半透明材料的内部或表面由于光漫射造成的云雾状或混浊的外观。以漫射的光通量与透过材料的光通量之比的百分率表示。 一般情况下，普通镀膜玻璃要求膜层表面越光滑越好，雾度越小越好，但光伏用TCO玻璃则要求有一定的光散射能力。目前，雾度控制比较好的商业化TCO玻璃是AFG的PV-TCO玻璃，雾度值一般为
