酒钢公共服务中心给排水作业区水表安装标准一、为了水表能准确计量、提供可靠的数据，便于对水表进行维护，
结合《国家冷水水表安装规范》（GB/T 778.2-1996），特制定本标准。
二、本规定适用于公共服务中心内冷水水表的安装。
三、水表安装标准
1、领用水表时，应检查水表的表盖、表封圈、合格证和铅
封线是否完好，不得领用、安装无合格证或无铅封的水表。
2、领用DN80及以上水表时应同时领取水表过滤器。
3、水表应安装在公共、安全、方便抄表和维护的地方。
4、水表前后直管段的材料要求为钢管或钢塑管或公司规定
的管材，不允许使用塑料管。
5、水表前后直管段的口径应与水表口径大小一致。
6、水表前管段（进水管段）要求直线长度不少于5D，后管
段（出水管段）要求长度不少于3D（D指水表口径，阀门长度可计入直管长度内）。
7、水表前后管段直线长度范围内，禁止开叉接管。
8、水表组一般包括：水表、表前阀门、表后阀门和过滤器
（DN80及以上水表安装使用）。过滤器应安装在表前阀门之后，与表前阀门和水表连接。
9、需要安装倒流防止器的水表组，倒流防止器应安装在水
表之后、表后阀门之前并与水表和表后阀门连接。
10、水表应按表身箭头所示顺向安装，不得倒装、侧装、
斜装、垂直装，管径≥100mm 的水表组应有支墩支承。
11、水表安装高度为管中轴距设计地面0.4m -0.6m，与建
筑物水平距离以水表可以安全拆卸维护为准。二个水
表及以上（只限DN80及以上口径）需上下或水平并联安装时，水表间距以能打开水表盖和水表组能安全拆
卸维护为准，原则上不允许二个以上水表上下安装。13、安装水表后应做通水试验，检查水表是否运行正常；
当水表停行、滞行，应及时拆装并通知、配合客服中
心检查原因。
14、水表不不允许安装的地点：
1）经常堆放杂物的地方；
2）经常关闭的房间或闸门内；
3）倒污水、残渣、垃圾的地方；
4）堆放腐蚀性物品的地方；
5）行人和车辆容易碰到的地方；
6）昏黑阴暗的地方；
7）建筑物正立面（特别是临街处）。
水表的基本安装要求 专业--给排水常识2010-05-26 17:53:42 阅读574 评论0 字号：大中小订阅 一、水表的基本安装要求 1．为了保证计量最准确，在水表进水口前安装截面与管道相同的至少5倍表径以上的直管段,水表出水口安装至少2倍表径以上的直管段. 2．水表的上游和下游处的连接管道不能缩径 3．建议安装流量控制设备（如阀门）和过滤设备 4．法兰密封圈不得突出伸入管道内或错位 5．安装水表前必须彻底清洗管道，避免碎片损坏水表 6．水表水流方向要和管道水流方向一致 7．水表安装以后，要缓慢放水充满管道,防止高速气流冲坏水表. 8．安装位置应保证管道中充满水，气泡不会集中在表内，应避免水表安装在管 道的最高点 9．应保护水表免受水压冲击 10.小口径旋翼式水表必须水平安装.前后或左右倾斜都会导致灵敏度降低. 二、ARAD管道流量对水表选型的设计分析 针对ARAD的WT系列的水表，在不同的流量范围内选择合理的口径将对自来水公司的漏耗管理和延长水表的使用寿命将会有极大的促进。 根据国际ISO4064B级标准流量状况如下：（ARAD水表的技术等级高于该等级）
组合水表 应根据以上的流量指标来确定水表的使用口径和水表类型。如果无法判断各计量点的流量使用状况，可采用GSM高频流量测试仪对各流量点进行监测，时间周期为一星期，根据采样数据确定水表口径和水表类型。该类方式计算的数据 将是十分准确的。 具体原则如下：（注明：QN为水表的公称流量）1．如果流量长期保证在该类口径公称流量-80% 到+50%的流量区间，该流 量点的水表口径安装合适。（0.2QN—1.5QN）2．如果长期超过该类口径公称流量+50%，则该流量点应上浮一个等级安装。(>1.5QN)超过流量的时间每天在该流量状况计量时间不要超过一个 小时。 3．如果低于该类口径公称流量10%，建议使用该类口径的组合水表，如果峰值流量没有超过下一个等级的公称流量的150%，从成本上考虑，也可以下一个等级安装水表。（<0。1QN AND <1.5QN）4．200MM的以上口径水表，峰值流量长期在最大流量点上工作，每天工作时间超过一小时，而低流量下长期接近分界流量，建议该类区域安装全管式电磁流量计，而保证长期的精确计量。(>2QN) 建议重点监测的流量点，以下数据是经验数据仅做参考, 日平均用水量 50MM 低于60吨或高于800吨的区域 80MM 低于110吨或高于1700吨的区域 100MM 低于150吨或高于2300吨的区域 150MM 低于260吨或高于6000吨的区域 200MM 低于700吨或高于10000吨的区域
水表的检定系统和计量标准_New
水表的检定系统和计量标准
水表的检定系统和计量标准
水表的检定系统和计量标准 时间：2006-3-23 9:37:20 第一节水表的检定系统和计量标准 一、水表的量值传递 任何一种计量器具，都具有不同程度的误差，这些误差是否在允许范围内，必须通过适当等级的计量标准来检定，判断其是否合格。通过量值传递系统来保证量值传递的统一是非常重要的。 量值传递是将国家计量基准所复现的单位量值，通过计量基准和计量标准互助组传递到工作计量器具的检定过程。量值溯源，是量值传递的逆过程。相对于量值传递来说，量值溯源通过一条具有规定不确定度的不间断链(溯源链)，使测量结果或测量标准的值能够与规定参考标准(通常是国际或国家计量基准)联系起来。从工作计量器具到计量标准器具直至国家计量基准，自下而上进行量值溯源，以形成一个准确可靠的量值保证体系，从而达到在全国范围内量值统一、准确的目的。量值传递自上而下，是具有强制性的政府行为，应按检定规程逐级传递。而量值溯源自下而上，是企业的自身需要，可采用多种传递方式，可逐级或越级比
较。 水表是流量计中的工作计量器具之一。流量的标准值一般由容量、质量、时间等基准组合导出。水表及水流量计量器具检定系统框图见图3-1。 二、水表的计量标准 1定义和分类 计量标准是为了定义、实现、保存或复现量的单位或一个或多个量值，用作参考的实物量具、测量仪器、参考(标准)物质或测量系统。在给定地区或在给定组织内，通常具有最高计量学特性的测量标准称为最高计量标准，在该处所做的测量均从这个计量标准导出。 水表的计量标准主要有水表检定装置(12317100)，还有水流量标准装置(12313303)和标准表法水流量标准装置(12313311)，括号内的数字为三种计量标准在 JJFl022—1991(计量标准命名》中所规定的代号。一般情况下，水表制造企业的最高计量标准为企业中所有符合要求的水表检定装置，或有代表性的、系统性能较好的水表检定装置，也可以是所有用于出厂检验的水表检定装置。 按照目前流量仪表规程体系的划分，水表检定装置划
水表安装规范 一，水表安装须根据水表标度盘上或罩子上的提示，有“H”标识的为水平安装，有“V”标识的为垂直安装，水表标度盘朝上，表壳箭头与管道水流方向一致，水表上下游应装有控制阀门便 于水表拆换和维修 二，安装位置要避免曝晒，冰冻，污染和水淹，高寒地区应尽量避免装在户外，要采取防晒，防冻措施，以免水表曝晒，冻裂， 影响正常使用 三，为使水表能长期正常工作，水表内应始终充满水，如果空气有可能进入水表，应在水表上游安装排气阀 四，应防止极端水温和极端气温损坏水表和防止外界环境腐蚀导致水表损坏 五，应采取措施防止不利的水力条件，空转，浪涌，水锤 六，水表上下游水管应有固定托架，以保证在拆除水表或断开一侧连接时，任何部分都不会因水的推力而移位或将管件坠坏 七，水表在安装前，必须清除管道内杂物，水表安装时，注意水表的连接长度，当两端管路间距超过水表连接长度时，应修正管 路间距，满足水表连接长度，否则间距过大强行安装将造成水 表螺纹连接端或管接头或连接螺母以及连接法兰断裂和损坏， 间距过小将无法安装水表，若水表的两端管路不在同一轴线上，应通过其它途径来修正管路在同一轴线上，满足水表的安装要 求。
八，水表在长期使用过程中，若管道内有杂物，铁锈等沉积物难免会堵塞滤水网而影响供水和准确计量，如出现上述情况应与当 地自来水公司取得联系并解决，不得自行拆装 九，为保证计量精度，一般情况下水表前应保留最少10D（公分）以上直管段，表后应保留5D（公分）以上直管段，同时尽量避 免弯头，三通，锥管，泵的干拢，若表前管道有缩径管时，表 前直管段应在15D（公分）以上，表前管有90度弯头时，表前 直管段在20D（公分）以上，表前管道有半开的阀门时，表前 直管段在50D（公分）以上 十，水表在不用时，指针如有间歇性小转动，是由于管道中的水压不稳定或其它原因引起的，指针若连续均匀转动，则表明表后 管道有滴漏跑冒水现象，应立即维修。在水表安装时，在进水 口端必须安装止回阀，以减少由于管道水压波动引起的水表自 转现象 十一，水表表号，主杆标注必须与用户卡号，门牌号相符，不准串号，按顺序进行排列 十二，户表工程水表安装应在公共场所，避免安装在用户家中，充分做好保暖工作，水表箱安装不得挡住阀门和水表，便于水表检 定，维修 水表检测中心
5. 水表技术规范 5.1标准和规范 承包方（乙方，下同）提供的产品必须是已通过省(部)级以上鉴定，允许进入给水工程使用的产品，并满足我国的设备设计、制造、试验和安装等国家标准和部颁行业标准（不限于下列标准）： 1、GB/T 778-1996 冷水水表或GB/T 778-2007 封闭满管道中水流量的测量饮用水冷水水表和热水水表 2、CJ 3064-1997 居民饮用水计量仪表安全规则或CJ 266-2008 饮用水冷水水表安全规则 5.2 质量要求 5.2.1整表符合GB/T778-1996《冷水水表》和CJ3064-1997《居民饮用水计量仪表安全规则》或GB/T 778-2007 《封闭满管道中水流量的测量饮用水冷水水表和热水水表》和CJ 266-2008 《饮用水冷水水表安全规则》要求。 5.2.2 水表型号为：普通水表LXSC80-普通水表LXSC150、垂直可拆式WS50-垂直可拆式WS150 5.2.3计量等级或性能要求:各口径水表执行GB/T778-1996《冷水水表》生产的选择B级或B 级以上；执行GB/T 778-2007 《封闭满管道中水流量的测量饮用水冷水水表和热水水表》 生产的DN50-DN150其量程比R（Q 3/Q 1 ）≥50。 5.2.4水表表壳指示箭头、表度盘刻字、出厂编号等标识应清晰无缺陷； 5.2.5水表表壳为球墨铸铁壳，内外应喷塑光滑，无生锈现象。 5.3 技术要求 5.3.1执行GB/T778-1996《冷水水表》生产的水表其技术要求如下： （一）GB/T 778-1996 冷水水表 1 范围 本标准适用于常用流量范围为0.6～4000m3/h，最大允许工作压力（MAP）等于或大于1，最大允许温度（MAT）为30℃的不同计量等级的水表。 2 主要技术要求 2.1技术特性 2.1.1水表公称口径和总尺寸－－水表代号和常用流量 1）水表公称口径各总尺寸 水表公称口径是用连接端的螺纹或法兰的内径来表征的。每一个公称口径都相应有一组固定的总尺寸。尺寸规定在表1和表2中。 表１螺纹端连接的水表--水表代号、公称口径和尺寸m m
用途:螺翼式可拆卸冷、热水表用于计量流经自来水管道水的体积总量的仪表。 特点:本水表具有流通能力大，压力损失小，计数器内部真空，读数清晰，使用寿命长等特点，可拆卸结构便于维修。计数器部分还有液封式可供用户选择。 注：本系列水表有热水水表供用户选择。水表符合国家标准CB/T778.1 ～3 - 1996。 最大允许误差： (a)从包括最小流量(qmin)至不包括分界流量(qt)的低区：±5% (b)从包括分界流量(qt)至包括过载流量(qs)的高区：±2%（热水水表为±3%） 使用条件： 水温：0.1℃～40℃（冷水水表）?0.1℃～90℃（热水水表） 水压：≤ 1.0MPa（特殊要求时1.6MPa) 产品规格及主要技术参数： 型号公称口径 mm 计量等级过载流量 qs 常用流量 qp 分界流量 qt 最小流量
qmin 最小读数最大读数 m3/h m3 LXLC-50 50 A 30 15 4.5 1.2 0.002 9,999,999 B 3.0 0.45 LXLC-80 80 A 80 40 12 3.2 0.002 9,999,999 B 8 1.2 LXLC-100 100 A 120 60 18 4.8 0.002 9,999,999 B 12 1.8 LXLC-150 150 A 300 150 45 12 0.002 9,999,999 B 30 4.5 LXLC-200 200 A 500 250 75 20 0.002 9,999,999 B 50 7.5 外形尺寸： 型号长L 高H 连接法兰
mm 法兰外径D 螺栓孔中心圆直径 D1 连接螺栓 LXLC-50 200 252 165 125 4-M16 LXLC-80 225 270 200 160 8-M16 LXLC-100 250 280 220 180 8-M16 LXLC-150 300 310 285 240 8-M20 LXLC-200 350 337 340 295 8-M20 水表的选择、安装与使用 1．选择水表应根据管道经常使用的流量小于或接近水表的常用流量为宜，不能单以管道口径确定水表的口径。 2．安装水表之前应先清除管道内的石子、泥沙等杂物，以防止水表损坏或发生故障。如管道内杂物较多或水质较差，水表前应安装过滤器；过滤器要经常进行检查和清洗，及时清除积存杂物。 3．水表应水平安装，度盘朝上，表壳箭头方向与管道内水流方向一致；为使水表计量准确，水表安装时要远离水泵，水表上、下要安装必要的直管段或与其等效的水流整直器，上游直管段的长度不少于10倍水表公称口径，下游直管段的长度不少于5倍水表公称口径。 4．水表应防止曝晒、污染和水淹，冰冻期间应采取防冻措施。 5．为便于水表维护，在水表上、下游适当位置安装O型球阀。需要时水表下游装一止回阀。
22 水表组安装施工标准做法 1工艺原理 通过施工深化设计、成品预制等，完成水表组安装，使其在满足规范、设计的条件下，同时符合水表读数、安装、维护、拆卸的要求。 2工艺流程 3施工要点 水表及附件选型 水表及附件的选型须符合规范设计、要求，同时考虑水表的工作环境：如水的温度、工作压力、工作时间、计量范围及水质情况等。一般情况下，公称直径不大于DN50时，应采用旋翼式水表（新型水表选型参考图集01SS105）。 施工深化设计（以下简称“设计”） （1）施工深化设计图纸应包括平面图（参考图22-1）及立面图（参考图22-2）；深化内容包括管道定位、水表组布局、支架形式等。 图22-1 水表井平面图 图22-2 水表井立面图 编号说明：1-主截止阀、2-减压阀、3-分截止阀、4-水表、5-球阀、6-压力表、7-管道支架。 （2）设计前，应对水表及附件进行实测实量；如缺乏详细数据，可参考标准图集01SS105及表22-1执行，并适当留有余量，以确保水表组有足够的安装空间。 表22-1 水表井布置设计参数表 （3）为简化设计过程，相同水井宜选用水表、附件或管道最多的部位进行深化。
（4）立管宜设置在墙角处；水表组宜靠墙布置。 （5）立管布置应满足管道安装、维护的要求；同一系统的立管宜相邻设置，通过立管移位方式，可减少水表组管道及配件。 （6）水表组布置方式应根据水表数量、水表井空间选择下行上给或上行下给的布置方式。 （7）支管（即：水表下游管段）宜平行等距布置，避免交叉；如支管需跨越立管处，支管应贴墙安装。 （8）管道支架间距应按管道材质及规格选取,表前、表后及弯头等部位应加强。 （9）水表前后均宜装设检修阀门，水表与表后阀门间宜装设泄水装置。住宅中的分户水表，可不设表后检修阀门及专用泄水装置。 （10）当水表可能发生反转时，应在水表后设止回阀，特别是进加热设备的冷水表后应设止回阀。 （11）冷热水表的安装要求除工作温度不同外，基本相同。热水表最大工作温度为110℃。若热水表安装在锅炉或换热器前，为防止回流，应在水表后设止回阀。 施工安装准备 （1）按照深化设计图完成水表井预留预埋。 （2）预制、组装三通组件，组装后尺寸偏差应小于±10mm。 （3）安装前，应冲洗给水总管去除麻丝、砂石等杂物，如装有过滤器也应加以清洗，以避免造成水表故障。 水表安装要点 （1）水表应易于接近以便读数、安装、维护、拆卸。并应考虑安装场所需要适当的照明；地坪应无障碍，坚硬不滑。 （2）水表应防止由安装场所周围产生冲击或震动引起损坏的危险。 （3）水表不应受由管道和管件引起的过渡应力，否则水表应装在底座或托架上，以及在水表前加装柔性接头。水表的上、下游应适当地固紧。 （4）水表应防止由表内的水和环境的极限温度引起损坏的危险。 （5）水表安装位置应避免暴晒、水淹、冰冻和污染，在雨季和冬季应采取防雨防冻措施。 （6）表壳上的箭头方向须与水流方向一致。 （7）宜避免接近水表处管道截面的突然变化。 （8）安装后，应让水缓慢地进入总管，并打开系统放气口或水龙头排气。 图22-3 支管安装实例图图22-4 水表组安装实例图

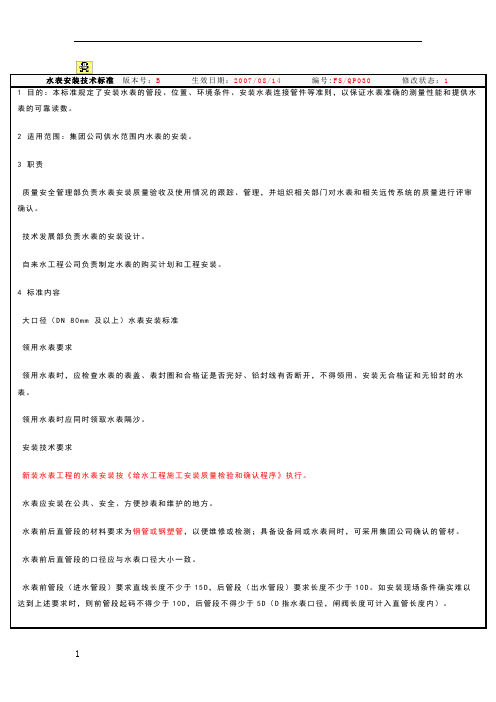

酒钢公共服务中心给排水作业区水表安装标准一、为了水表能准确计量、提供可靠的数据，便于对水表进行维护， 结合《国家冷水水表安装规范》（GB/T 778.2-1996），特制定本标准。 二、本规定适用于公共服务中心内冷水水表的安装。 三、水表安装标准 1、领用水表时，应检查水表的表盖、表封圈、合格证和铅 封线是否完好，不得领用、安装无合格证或无铅封的水表。 2、领用DN80及以上水表时应同时领取水表过滤器。 3、水表应安装在公共、安全、方便抄表和维护的地方。 4、水表前后直管段的材料要求为钢管或钢塑管或公司规定 的管材，不允许使用塑料管。 5、水表前后直管段的口径应与水表口径大小一致。 6、水表前管段（进水管段）要求直线长度不少于5D，后管 段（出水管段）要求长度不少于3D（D指水表口径，阀门长度可计入直管长度内）。 7、水表前后管段直线长度范围内，禁止开叉接管。 8、水表组一般包括：水表、表前阀门、表后阀门和过滤器 （DN80及以上水表安装使用）。过滤器应安装在表前阀门之后，与表前阀门和水表连接。
9、需要安装倒流防止器的水表组，倒流防止器应安装在水 表之后、表后阀门之前并与水表和表后阀门连接。 10、水表应按表身箭头所示顺向安装，不得倒装、侧装、 斜装、垂直装，管径≥100mm 的水表组应有支墩支承。 11、水表安装高度为管中轴距设计地面0.4m -0.6m，与建 筑物水平距离以水表可以安全拆卸维护为准。二个水 表及以上（只限DN80及以上口径）需上下或水平并联安装时，水表间距以能打开水表盖和水表组能安全拆 卸维护为准，原则上不允许二个以上水表上下安装。13、安装水表后应做通水试验，检查水表是否运行正常； 当水表停行、滞行，应及时拆装并通知、配合客服中 心检查原因。 14、水表不不允许安装的地点： 1）经常堆放杂物的地方； 2）经常关闭的房间或闸门内； 3）倒污水、残渣、垃圾的地方； 4）堆放腐蚀性物品的地方； 5）行人和车辆容易碰到的地方； 6）昏黑阴暗的地方； 7）建筑物正立面（特别是临街处）。
水表安装规范 篇一:水表安装要求 智能IC卡水表安装维护注意事项: 水表的正确安装是保证水表计量准确的必要保障。水表国家标准GB,T778(2—1996是关于水表安装要求的标准。 水表的安装须考虑安全性、方便性和正确可靠性。 用于测量水的流量计的安装可参照其相应的要求。 1 安全性 (1)在新铺设的管道上安装水表前，必须将管道内的杂物冲洗干净后再安装，以免损坏水表，或通水以后影响水表的正常工作。 (2)水表安装的场合，必须考虑现场使用的水压和水温都在水表的最大使用压力和最大使用温度之内。小口径民用水表的安装时还应注意一下水表的连接接管和管螺母是否手感特别单薄，避免安装上假冒伪劣水表。 (3)室外安装的水表一般应安装保护盒，不宜安装在曝晒和冰冻的场所，防止外来的伤害。严冬季节，室外安装的水表应有防冻措施。 说明:北方(长江以北)地区供水企业规定室外安装的水表 1 位置一般均在冻土层以下和管道井 内，室内暖气可以保证室内水表免于冻裂，情况反而比南方要好。(建议智能表安装地面及管井确保正常运行的有力保障) (4)要考虑防盗，特别是铜外壳 水表。 2安装水表的位置: 地上的水表安装与使用要求:
(1)水表的安装高度应距地面或楼面0.8m至1.2m处。 (2)水表前后供水管必须固定，使水表始终处于水平位置，保证其计量准确，换落表方便、快 捷。 (3)磁锁闭阀必须安装于水表前(来水方向)。磁锁闭阀安装时阀上红点标识侧对墙。 (4) 在立管三通处标清房号或左右户(用红油漆标明)。 (5) 每栋楼房的所有管道井锁，必须保证一把钥匙都能开启。 地下的水表安装与使用要求: (6)表前、表后均须加装两个截止阀。水表进水口前端安装的伸缩器(伸缩管、滤水箱、滤水网)的通水面积，应为水表口径截面的1,2倍，以便于经常检查、更换或清洗。 (7)所建水表井四周要封闭、牢固、井内空间、井深应满足水表换落、水表保温要求，井口及 2 踏步的设置要符合使用要求。 (8) 如地下水位高，必须按照规范标准做防渗漏表井，水表的安装高度应距地面 0.4m至1m处，智能表不得贴地面安装或埋泥土中造成损坏建源公司采取相应成本 价有偿维修。 (9)水表安装前必须冲洗管道，否则因施工泥砂淤积阻塞，造成水表小流量不走或停止不走， 表盘不清，不予免费维修。井内管道布局要合理，不得有表外管道用水。
智能IC卡水表安装维护注意事项： 水表的正确安装是保证水表计量准确的必要保障。水表国家标准GB／T778．2—1996是 关于水表安装要求的标准。 水表的安装须考虑安全性、方便性和正确可靠性。 用于测量水的流量计的安装可参照其相应的要求。 1 安全性 (1)在新铺设的管道上安装水表前，必须将管道内的杂物冲洗干净后再安装，以免损坏水表，或通水以后影响水表的正常工作。 (2)水表安装的场合，必须考虑现场使用的水压和水温都在水表的最大使用压力和最大使用温度之内。小口径民用水表的安装时还应注意一下水表的连接接管和管螺母是否手感特别单薄，避免安装上假冒伪劣水表。 (3)室外安装的水表一般应安装保护盒，不宜安装在曝晒和冰冻的场所，防止外来的伤害。严冬季节，室外安装的水表应有防冻措施。 说明：北方(长江以北)地区供水企业规定室外安装的水表位置一般均在冻土层以下和管道井内，室内暖气可以保证室内水表免于冻裂，情况反而比南方要好。（建议智能表安装地面及管井确保正常运行的有力保障） (4)要考虑防盗，特别是铜外壳水表。 2安装水表的位置： 地上的水表安装与使用要求： (1)水表的安装高度应距地面或楼面0.8m至1.2m处。 (2)水表前后供水管必须固定，使水表始终处于水平位置，保证其计量准确，换落表方便、快 捷。 (3)磁锁闭阀必须安装于水表前（来水方向）。磁锁闭阀安装时阀上红点标识侧对墙。 (4) 在立管三通处标清房号或左右户（用红油漆标明）。 (5) 每栋楼房的所有管道井锁，必须保证一把钥匙都能开启。 地下的水表安装与使用要求： (6)表前、表后均须加装两个截止阀。水表进水口前端安装的伸缩器(伸缩管、滤水箱、滤水网)的通水面积，应为水表口径截面的1～2倍，以便于经常检查、更换或清洗。 (7)所建水表井四周要封闭、牢固、井内空间、井深应满足水表换落、水表保温要求，井口及 踏步的设置要符合使用要求。 (8) 如地下水位高，必须按照规范标准做防渗漏表井，水表的安装高度应距地面 0.4m至1m处，智能表不得贴地面安装或埋泥土中造成损坏建源公司采取相应成本 价有偿维修。
远传直读式水表技术规范 1 范围 本标准规定了远传直读式水表的术语和定义、技术要求、安装、维护及故障处理、检验、标志、包装、运输及贮存、HSE要求等。 本标准适用于远传直读式水表的采购、施工设计、安装维护、验收和质量监督检验。 2 规范性引用文件 下列文件中对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 197 普通螺纹公差 GB/T 778.1—2007 封闭满管道中水流量的测量饮用冷水水表和热水水表第1部分：规范GB/T 778.3—2007 封闭满管道中水流量的测量饮用冷水水表和热水水表第3部分：试验方法和试验设备 GB 4793.1 测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB 50168 电缆线路施工及验收规范 CECS 303 住宅远传抄表系统应用技术规程 CJ/T 188 户用计量仪表数据传输技术条件 CJ/T 224 电子远传水表 JB/T 9329 仪器仪表运输、运输贮存基本环境条件和试验方法 JG/T 162 住宅远传抄表系统 JJG 162 冷水水表检定规程 3 术语和定义 下列术语和定义适用于本文件。 3.1 远传直读式水表 基表加装电子直读装置组成的、由电子直读装置直接读取基表的机械指示数据或信息，并保持一致性，能传输基表计量水的实际体积流量数据或待处理信息的智能水表。 3.2 基表 用于计量水量的速度式水表和容积式水表。 3.3 直读装置
远传水表中的机电转换单元，具有采用电子组件执行水流量信号的转换、数据处理与信息存储、信号远程传输等特定功能。远传装置可做成独立的单元，能单独进行试验。 3.4 计数直读 计数直读是将采集脉冲的芯片装在每只水表上，通过电池保持其工作，将记录和累积的数据存储于芯片中，从芯片读出的数据就是表盘同步数据的直读方式。 3.5 集中器 用于多个采集器和／或远传表与主站间，实现数据采集、传输和储存等功能的电子装置。 3.6 M-BUS 总线M-BUS 经由两条无极性传输线来同时供电和传输串行数据，各子站（以不同的ID确认）并联在M-BUS总线上。 3.7 主站 具有选择单个或多个从站（如集中器），并与从站进行信息交换的设备。可以是计算机或其它数据终端。 3.8 远传抄表系统 由远传表、采集器或/和集中器、主站、通信网络和软件组成，实现自动抄表的系统。 4 技术要求 4.1 表体结构 4.1.1 结构件 4.1.1.1 远传直读式水表的直读装置不应改变水表的性能，连接螺纹或法兰应符合GB/T 778.1的要求。 4.1.1.2 水表检定标记应设在明处，无需拆卸水表即能看到。 4.1.1.3 水表应配置可以封印的防护装置。 4.1.1.4 远传直读式水表的结构尺寸应符合GB 778.1—2007中4.2.2的规定。 4.1.2 材料 远传直读式水表的制造材料的强度和耐用度应满足水表的特定使用要求，不受正常温度范围内水温
厂区生活区集中安装水表改造工程 技术条件书 一、项目内容 厂区、生活区集中安装水表、给水管改造项目。 二、安装材料标准： 所有的安装材料、设备应附有出厂合格证明，材料要经相关部门检测，按规定做好试件和材料的试验和报验，确保工程质量。 三、水表、水管的安装标准、施工工艺： （一）、安装水表基本要求 表后入户管道安装标准：应牢固、整齐、美观。上墙管道统一要求安装防护套管。表箱出水管道和转角处应用管卡加固，墙上管卡间距不超过500mm，间隔一定距离安装排卡，排卡间距以1000mm--1200mm为宜。 1．安装水表之前应先清除管道内的石子、泥沙等杂物，以防止水表损坏或发生故障。如管道内杂物较多或水质较差，水表前应安装过滤器；过滤器要经常进行检查和清洗，及时清除积存杂物。 2．水表应水平安装，度盘朝上，表壳箭头方向与管道内水流方向一致；为使水表计量准确，水表安装时要远离水泵，水表上、下要安装必要的直管段或与其等效的水流整直器，上游直管段的长度不少于10倍水表公称口径，下游直管段的长度不少于5倍水表公称口径。 3．水表的上游和下游处的连接管道不能缩径。 4．建议安装流量控制设备（如阀门）和过滤设备。 5．法兰密封圈不得突出伸入管道内或错位。 6．安装水表前必须彻底清洗管道，避免碎片损坏水表。 7．水表水流方向要和管道水流方向一致。 8．水表安装以后，要缓慢放水充满管道,防止高速气流冲坏水表。 9．安装位置应保证管道中充满水，气泡不会集中在表内，应避免水表安装在管道的最高点。 10．应保护水表免受水压冲击。 11.小口径旋翼式水表必须水平安装.前后或左右倾斜都会导致灵敏度降低。 12．为便于水表维护，在水表上、下游适当位置安装O型球阀。需要时水表下游装一止回
冷水水表安装要求 中华人民共和国国家标准 冷水水表第2部分：安装要求GB/T 778.2-1996 Measurement of mater flow in closed conduits —Meters for cold potable water idt ISO4064-2:1987 and —Part 2:Installation requirements Addendum1:1983 代替：GB 778-84—————————————————————————————————— 1 目的和适用范围 本标准规定了选择水表、连接管件、安装、某些水表的特殊要求以及新的或修理后第一次使用的水表准则，以保证准确稳定的测量和水表的可靠读数。
适用范围如GB/T 778.1第1章的规定。本标准仅涉及单式水表的安装。关于包括几个水表的特殊安装要求，规定在本标准附录A（标准的附录）中。 如有法规要求，则在任何情况下，GB/T 778本部分必须遵守。 2 选择水表的准则 根据安装的工作条件确定水表的型式、计量等级和公称口径，尤其要作如下考虑： ——采用的供压； ——水的物理和化学特性； ——通过水表的允许压力损失； ——要求的流量：水表q s、q p、q max流量（按GB/T 778.1第3章定义）必须符合设备所要求的流量条件； ——对下述安装条件水表型式的适应性。 3 连接管件 水表安装应包括下列管件。 3.1 上游侧
3.1.1 一个截止旋塞或阀，最好有操作方向指示的。对法兰连接的水表为一个O型球阀。 3.1.2 如第5章所建议的，装一个流量整直装臵和／或直管段于阀与水表之间。 3.1.3 需要时，装一个过滤器于截止阀与水表之间。而对螺翼式水表，为上游直管段或整直装臵。 3.1.4 需要时，进水口管道与水表加一封印，以检查任何未经许可而拆卸水表。 3.2 下游侧 3.2.1 需要时，加一个可调长度装臵，以便易于安装和拆卸水表。推荐这种装臵用于q p≥15m3/h的水表。 3.2.2 需要时，加一个包括排水阀的装臵，以用于压力监视、灭菌和取样。 3.2.3 为上游阀同样的目的，对q p≥2.5m3/h的水表加一个截止旋塞或阀，对法兰连接的水表加一个O形球阀。 3.2.4 需要时，加一个止回阀。 4 安装 4.1 一般要求
水表的结构 家居商城水表各个组成部分的作用，所用的材料如下： 1的情况下，盖，表玻璃 的情况下，盖，表玻璃和密封垫片内的情况下测得的水体不会泄漏的资产负债表。根据国家标准，仪表应能承受水压力1.6MPa，15min和水压力2.0MPa，最后1分钟的耐压试验。因此，机箱盖和表玻璃应符合上述要求。 外壳材料一般用灰铸铁（HTl50，GB9436-1988）或铸造铅黄铜（ZcuZn40Pb2，GBll76-1987）。覆盖材料常用的铸造铅黄铜（ZcuZn40Pb2，请参阅GB1176-1987）。表玻璃采用符合JB/T8480-1996钢化玻璃。 2计量检定机构 计量科学研究院，主要由齿轮箱，叶轮的情况下，整体叶轮，顶部，调整板，如图2-3所示。水表计量检定机构的“心脏”，其仪表的测量性能和耐用性起着关键的作用。 1 - 齿轮箱：- 整体叶轮3 - 叶轮盒，4 - 前5 - 调节板 （1）齿轮箱 齿轮箱中的计数器，与齿轮箱的上部孔中兼容。的下部的齿轮箱的老板，与叶轮框兼容。齿轮箱中的转子地下水位运动，起到了重要作用，启承。出于这个原因，在齿轮箱上的内孔和下部凸台的要求，应该是良好的同心度。此外，它的位置上线或在底部的外壁的齿轮箱的定位键，以保证叶轮框定位的要求，以确保稳定的性能。 一般有固定筋围绕三个转子齿轮箱底部的水表，其主要作用是时计的运行在大流量的叶轮旋转，由于阻尼效应，为了提高在该地区的水表的性能曲线大流量。因为当通过水表，小流量的速度低，水的动能是非常小，不足以克服的叶轮的惯性，因此，叶轮不旋转。要稍微大流量，叶轮旋转，但不能准确地计量，所以低于最低的流量计的流量范围是偏慢现象。筋阻尼，以后再逐渐增加流量，水表的快速趋势的发展，齿轮箱，这种趋势将继续下去，直到比较快约10％至15％的（肌腱阻尼）后，其性能曲线将趋向平稳。 水从叶轮盒入口孔流下，一方面带动叶轮旋转另一方面，水本身被螺旋式，并从叶轮箱水孔排出。小流量，低流速，叶轮上的水流为层流状态，使平面上的差距，齿轮箱筋，水的粘性效应占主导地位，齿轮箱，叶轮转速的肌腱。当流率是大到一定程度（通常0.7米/ s左右），从层流到紊流的过渡，使所述多个肋的齿轮箱下方的旋涡，在水流的间隙在一定程度上减少叶轮速度。同时，由于流速增加，螺旋流在叶轮壳体，部分冲齿轮箱筋反射回来，并且所述叶轮的旋转方向的方向是相反的，因此，在叶轮的旋转速度被降低，使电表，以避免出现无齿轮盒肋一样快，在错误发生后的10％至15％的倾向平滑现象。变化示意图如图2-4所示。
水表的安装 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
中天公司危房改造水表安装 施工方案 编制： 审批： 审核： 工程概况： 中天公司盐东路1＃、2＃、3＃、4＃、8＃楼和盐街路8＃路（危房）改造工程。 材料要求： 水表采用旋翼湿式冷水水表，型号规格为LXS-50E型。 水表的施工： 设计安装时：（1）水表必须安装在管道的直线管段上，水表进水口侧直线管段的长度不得小于水表口径的10倍，出水口侧直线管段的长度不得小于水表口径的5倍；（2）力求将水表水平安装（3）水表不要安装在震动强烈或水锤涉及到的地方，应尽量避免将水表设计安装在松软地段；（4）可在管路上安装小型“水锤”消除器，避免阀门或水龙头的启闭造成“水锤”。（5）管道安装后，水表安装前应先将管道内的杂物冲洗干净；（6）水表安装或管道维修后，应完全开启表前阀门。通过排气阀，排空管道内的空气。（7）应尽量选用内壁光滑、内壁涂衬和水力条件好的管材，减少内壁结垢现象。
水表的安装要点： 1）、水表应安装在便于检修和读数，不受暴晒、冻结、污染和机械损伤的地方。 2）、螺翼式水表的前端应有8~10倍水表公称直径的直管道，其它类型水表前后，宜有不小于300mm的直管道。 3）、旋翼式水表和垂直螺翼式水表应水平安装；水平螺翼式和容积式水表可根据实际情况确定水平、倾斜或垂直安装；当垂直安装时水流方向必须自下而上。 4）、对于生活、生产、消防合一的给水系统，如只有一条引入管时，应绕水表安装旁通管。 5）、水表前后和旁通管上均应装设检修阀门，水表与表后阀门应装设泄水装置。为减少水头损失并保证表前管内水流的直线流动，表前检修阀门宜采用闸阀。住宅中的分户水表，其表后检修阀及专用泄水装置可不设。 6）、水表井应防止淹没和雨水。 7）、水表的方向应与它的型式相符。 8）、当水表可能发生反转、影响计量和损坏水表时，应在水表后设止回阀。 9）、冷热水表的安装要求除工作温度不同外，基本相同。热水表的最大工作温度为110℃。若热水表安装在锅炉或换热器前，为防止回流，应在水表后设止回阀。 10）、远传水表安装有两种方式：仅起到户外抄表作用的远传水表安装较为简单，只要将水表输出系统与安装于户外的数据显示装置（中继器）相连接即
水表的结构和工作原理 第一节旋翼式水表 旋翼式水表是速度式水表的一种，是世界上用得最多的水表品种。 在国家标准中，速度式水表的定义为“安装在封闭管道中，由一个动力元件组成，并由水流速直接使其获得运动的一种水表”。当水流通过水表时，驱动叶轮(旋翼或螺翼)旋转，而水流的流速与叶轮的转速成正比，因水流驱动叶轮处喷口的截面积为常数，故叶轮的转速与流量也成正比。通过叶轮轴上的联动部件与计数机构相连接，使计数机构累积叶轮(旋翼或螺翼)的转数，从而记下通过水表的水量。 一、多流束水表 多流(束)水表：水流通过水表时，有多束(股)水流从叶轮盒四周流人，驱动叶轮旋转。这种水表的公称口径一般为15mm～150mm。 旋翼多流束式水表由表壳、中罩、表玻璃、密封垫圈、计量机构、计数机构和滤水网等组成。水流冲击叶轮后，叶轮开始转动，所转圈数通过计数机构累计，记录显示通过水表的水量。见图2-1和2-2。 图2－l 旋翼多流束水表的结构示意图 1-接管；2-连接螺母；3-接管密封垫圈；4-铅封；5-铜丝；6-销子；7-O形密封垫圈； 8-叶轮计量机构；9-罩子；10-盖子；11-罩子衬垫；12-表壳；1-碗状滤丝网
图2—2 旋翼多流束水表的结构展开图 1－表盖；2－轴销；3－铜罩；4－罩子衬垫；5－表玻璃；6－O形密封圈；7－计数器；8－防磁环；9－中心齿轮，10－齿轮盒；11－垫圈；12－磁钢座；13－叶轮；14－叶轮盒；15－表壳；16－调节螺钉；17－调节螺钉垫片；18－调节塞；19－滤水网；20－接管垫片；21－接管；22－连接螺母 多流束水表的总体尺寸和连接方式见表2—1。 表2—Ⅱ旋翼式多流束水表的总体尺寸和连接方式 mm
水表安装规范 Last revised by LE LE in 2021
水表安装规范 一，水表安装须根据水表标度盘上或罩子上的提示，有“H”标识的为水平安装，有“V”标识的为垂直安装，水表标度盘朝上，表壳箭头与管道水流方向一致，水表上下游应装有控制阀门便于水表拆换和维修二，安装位置要避免曝晒，冰冻，污染和水淹，高寒地区应尽量避免装在户外，要采取防晒，防冻措施，以免水表曝晒，冻裂，影响正常使用三，为使水表能长期正常工作，水表内应始终充满水，如果空气有可能进入水表，应在水表上游安装排气阀 四，应防止极端水温和极端气温损坏水表和防止外界环境腐蚀导致水表损坏 五，应采取措施防止不利的水力条件，空转，浪涌，水锤 六，水表上下游水管应有固定托架，以保证在拆除水表或断开一侧连接时，任何部分都不会因水的推力而移位或将管件坠坏 七，水表在安装前，必须清除管道内杂物，水表安装时，注意水表的连接长度，当两端管路间距超过水表连接长度时，应修正管路间距，满足水表连接长度，否则间距过大强行安装将造成水表螺纹连接端或管接头或连接螺母以及连接法兰断裂和损坏，间距过小将无法安装水表，若水表的两端管路不在同一轴线上，应通过其它途径来修正管路在同一轴线上，满足水表的安装要求。
八，水表在长期使用过程中，若管道内有杂物，铁锈等沉积物难免会堵塞滤水网而影响供水和准确计量，如出现上述情况应与当地自来水公司取得联系并解决，不得自行拆装 九，为保证计量精度，一般情况下水表前应保留最少10D（公分）以上直管段，表后应保留5D（公分）以上直管段，同时尽量避免弯头，三 通，锥管，泵的干拢，若表前管道有缩径管时，表前直管段应在15D （公分）以上，表前管有90度弯头时，表前直管段在20D（公分） 以上，表前管道有半开的阀门时，表前直管段在50D（公分）以上十，水表在不用时，指针如有间歇性小转动，是由于管道中的水压不稳定或其它原因引起的，指针若连续均匀转动，则表明表后管道有滴漏跑冒水现象，应立即维修。在水表安装时，在进水口端必须安装止回 阀，以减少由于管道水压波动引起的水表自转现象 十一，水表表号，主杆标注必须与用户卡号，门牌号相符，不准串号，按顺序进行排列 十二，户表工程水表安装应在公共场所，避免安装在用户家中，充分做好保暖工作，水表箱安装不得挡住阀门和水表，便于水表检定，维修 水表检测中心
给水管道阀门及水表等附件安装技术规范 (1) 阀门安装 1) 安装前应仔细检查，核对阀门的型号、规格是否符合设计要求。 2) 根据阀门的型号和出厂说明书，检查它们是否可以在所要求的条件下应用，并且按设计和规范规定进行试压，请甲方或监理验收并填写试验记录。 3) 检查填料及压盖螺栓，必须有足够的节余量，并要检查阀杆是否转动灵活，有无卡涩现象和歪斜情况。法兰和螺栓连接的阀门应加以关闭。 表4.2.3.2-32 管道和阀门安装的允许偏差和检验方法 项次项目允许偏差检验方法 1 水平管道纵横方 向弯曲 钢管 每米 全长25m以上 1 ≯25 用水平尺 直尺 拉线 和尺量检查塑料管 复合管 每米 全长25m以上 1.5 ≯25 铸铁管 每米 全长25m以上 2 ≯25 2 立管垂直度 钢管 每米 5m以上 3 ≯8 吊线 尺量检查塑料管 复合管 每米 5m以上 2 ≯8 铸铁管 每米 5m以上 3 ≯10 3 成排管段和成排阀门在同一平面上间距 3 尺量检查
4) 不合格的阀门不准安装。 5) 阀门在安装时应根据管道介质流向确定其安装方向。 6) 安装一般的截止阀时，使介质自阀盘下面流向上面，简称“低进高出”。安装闸阀、旋塞时，允许介质从任意一端流人流出。 7) 安装止回阀时，必须特别注意阀体上箭头指向与介质的流向相一致，才能保证阀盘能自由开启。对于升降式止回阀，应保证阀盘中心线与水平面相互垂直。对于旋启式止回阀，应保证其摇板的旋转枢轴装成水平。 8) 安装杠杆式安全阀和减压阀时，必须使阀盘中心线与水平面互相垂直，发现斜倾时应予以校正。 9) 安装法兰阀门时，应保证两法兰端面相互平行和同心。尤其是安装铸铁等材质较脆弱的阀门时，应避免因强力连接或受力不均引起的损坏。拧螺栓应对称或十字交叉进行。 10) 螺纹阀门应保证螺纹完整无缺，并按不同介质要求涂以密封填料物，拧紧时，必须用扳手咬牢拧人管道一端的六棱体上，以保证阀体不致拧变形或损坏。 11) 阀门安装的允许偏差应符合表4.2.3-32的规定。 (2) 水表安装 1) 水表应安装在查看方便、不受曝晒、不受污染和不易损坏的地方，引人管上的水表装在室外水表井、地下室或专用的房间内。 2) 水表装到管道上以前，应先除去管道中的污物（用水冲洗），以免水表造成堵塞。 3) 水表应水平安装，并使水表外壳上的箭头方向与水流方向一致，切勿装反。水表前后应装设阀门。 4) 对于不允许停水或设有消防管道的建筑，还应设旁通管道。此时水表后侧要装止回阀，旁通管上的阀门应设有铅封。
关于水表的问答 1、水表的Q1、Q 2、Q 3、Q4各代表什么含义？ Q1是额定量程范围内最小流量值，在此流量下水表示值误差在最大允许误差范围内 Q2是界于Q1与Q3之间的流量，将水表的流量范围分为低区和高区的流量，高区流量和低区流量各有最大允许误差。 Q3是常用流量，也是额定流量下的最大流量，在此流量下，水表正常工作且示值误差在最大允许误差范围内 Q4是超出额定流量最大流量Q3的过载流量，短时间的过载流量示值误差应在最大允许误差方位内，（短时间的定义：1天中不超过1小时，1年中不超过200小时） 2、什么是量程比？ 正常流量范围与最小流量范围的比值，水表的量程比是Q3/Q1的值，量程比越大越好。 3、水表精度等级分为几级？每个等级是如何规定的？ 水表精度等级分为1级和2级 1级表是指在温度0.1℃到30℃时，在正常流量下级Q2≦Q≦Q4时是±1%，Q1≦Q≦Q2低区时±3%，水温超过30℃时，Q3≦Q≦Q4高区时±2%，低区为±3%； 2级表是指在温度0.1℃到30℃时，在正常流量下级Q2≦Q≦Q4时是±2%，Q1≦Q≦Q2低区时±5%，水温超过30℃时，Q3≦Q≦Q4高区时±3%，低区为±5%； 4、水表检定时误差是如何计算的？
E=（（示值-标准值）/标准值）*100% 5、检定时检定点第一个检定值超过误差，是否可以判定水表不合格？该如何进行检定？ 如果第一个检定数据超差，不能判定该表不合格，可以再进行两次检定，取3次数据的平均值作为最终检定误差，并且后两次检定数据不超差，才可以判定该表合格。 6、检定周期的规定？ 水表一般检定周期为2年，对于住宅水表如果实施强制首检，限期使用、定期轮换方式，则首次检定合格后第一个检定周期为6年（DN25及以下口径），或4年（DN32-DN40口径）。使用到期后，如果后续检定合格，则以后水表的检定周期为2年。 7、电磁水表与机械水表的区别？ A、原理不同，电磁水表为电子式，切割磁力线的法拉第原理 机械水表为需要水流压力推动叶轮旋转计量的机械式原理 B、通讯：机械水表只能提供脉冲信号 电磁水表可以提供除脉冲以外的多种信号，比如RS485/232、红外modbus信号 C、测量精度：电磁水表的精度为±0.4%，机械水表为2%-5% D、维护量：电磁水表几乎免维护，只有在使用5-6年之后更换一次电池，而机械水表需要每两年拆下检定一次，每六年更换，并且机械水表受到低温时如果保温不够将会被冻裂，水表叶轮容易受到水流冲击损坏。 E、压头损失：电磁水表为直通式通径，水流经过无压力损失 机械水表：由于是水流水力推动，导致管网压头损失，提高了水
