门禁系统操作手册

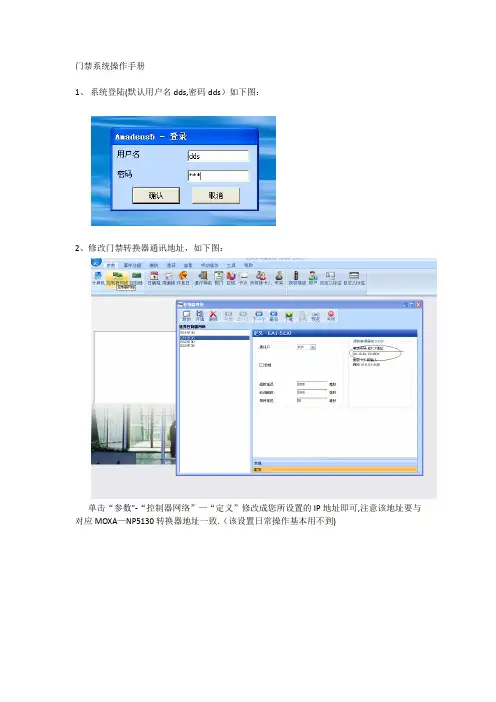

1、系统登陆（默认用户名dds,密码dds）如下图：
2、修改门禁转换器通讯地址，如下图：
单击“参数”—“控制器网络”—“定义”修改成您所设置的IP地址即可，注意该地址要与对应MOXA—NP5130转换器地址一致。（该设置日常操作基本用不到）
2、软件授权
（1）单击弹出所有持卡人，再点击“新的”—输入新增人员姓名—再点“存储”。
（2）选择好新加人的名字，单击“新建”—“来自卡”—选择任何读卡器—刷卡—确定，最后点存储。就完成了授权工作。如下图。
报表
1、“工具”—“报表向导”—“一直点下一部步”直到
选择对应的报表类型，再下一步。。。
安装、使用产品前，请阅读安装使用说明书。 请妥善保管好本手册，以便日后能随时查阅。 GST-DJ6000系列可视对讲系统 液晶室外主机 安装使用说明书 目录 一、概述 (1) 二、特点 (2) 三、技术特性 (3) 四、结构特征与工作原理 (3) 五、安装与调试 (5) 六、使用及操作 (10) 七、故障分析与排除 (16) 海湾安全技术有限公司
一概述 GST-DJ6000可视对讲系统是海湾公司开发的集对讲、监视、锁控、呼救、报警等功能于一体的新一代可视对讲产品。产品造型美观，系统配置灵活，是一套技术先进、功能齐全的可视对讲系统。 GST-DJ6100系列液晶室外主机是一置于单元门口的可视对讲设备。本系列产品具有呼叫住户、呼叫管理中心、密码开单元门、刷卡开门和刷卡巡更等功能，并支持胁迫报警。当同一单元具有多个入口时，使用室外主机可以实现多出入口可视对讲模式。 GST-DJ6100系列液晶室外主机分两类（以下简称室外主机），十二种型号产品： 1.1黑白可视室外主机 a)GST-DJ6116可视室外主机（黑白）； b)GST-DJ6118可视室外主机（黑白）； c)GST-DJ6116I IC卡可视室外主机（黑白）； d)GST-DJ6118I IC卡可视室外主机（黑白）； e)GST-DJ6116I（MIFARE）IC卡可视室外主机（黑白）； f)GST-DJ6118I（MIFARE）IC卡可视室外主机（黑白）。 1.2彩色可视液晶室外主机 g)GST-DJ6116C可视室外主机（彩色）； h)GST-DJ6118C可视室外主机（彩色）； i)GST-DJ6116CI IC卡可视室外主机（彩色）； j)GST-DJ6118CI IC卡可视室外主机（彩色）； k)GST-DJ6116CI（MIFARE）IC卡可视室外主机（彩色）； GST-DJ6118CI（MIFARE）IC卡可视室外主机（彩色）。 二特点 2.1 4*4数码式按键，可以实现在1~8999间根据需求选择任意合适的数字来 对室内分机进行地址编码。 2.2每个室外主机通过层间分配器可以挂接最多2500台室内分机。 2.3支持两种密码（住户密码、公用密码）开锁，便于用户使用和管理。 2．4每户可以设置一个住户开门密码。 2.5采用128×64大屏幕液晶屏显示，可显示汉字操作提示。 2.6支持胁迫报警，住户在开门时输入胁迫密码可以产生胁迫报警。 2.7具有防拆报警功能。 2.8支持单元多门系统，每个单元可支持1～9个室外主机。 2.9密码保护功能。当使用者使用密码开门，三次尝试不对时，呼叫管理中 心。 2.10在线设置室外主机和室内分机地址，方便工程调试。 2.11室外主机内置红外线摄像头及红外补光装置，对外界光照要求低。彩色 室外主机需增加可见光照明才能得到好的夜间补偿。 2.12带IC卡室外主机支持住户卡、巡更卡、管理员卡的分类管理，可执行 刷卡开门或刷卡巡更的操作，最多可以管理900张卡片。卡片可以在本机进行注册或删除，也可以通过上位计算机进行主责或删除。
目录 目录............................................................... 错误!未定义书签。功能简述：.......................................................... 错误!未定义书签。 1. 产品介绍......................................................... 错误!未定义书签。 门禁系统基本组成部分........................................... 错误!未定义书签。 产品分类....................................................... 错误!未定义书签。 门禁软件特征................................................... 错误!未定义书签。 特色功能....................................................... 错误!未定义书签。 丰富的输入输出控制功能......................................... 错误!未定义书签。 多种控制模式................................................... 错误!未定义书签。 优越的远程控制功能............................................. 错误!未定义书签。 联动控制功能................................................... 错误!未定义书签。 报警事件....................................................... 错误!未定义书签。 系统安全性..................................................... 错误!未定义书签。 电子地图....................................................... 错误!未定义书签。 适用场合....................................................... 错误!未定义书签。 2. 硬件参数......................................................... 错误!未定义书签。 3. 门禁控制器接线................................................... 错误!未定义书签。 TCP/IP通讯方式门禁控制器接线示意图............................. 错误!未定义书签。 RS485通讯方式门禁控制器接线示意图.............................. 错误!未定义书签。 接线示意图补充说明............................................. 错误!未定义书签。 4. 门禁控制器联网示意图............................................. 错误!未定义书签。 485通讯控制器联网示意图........................................ 错误!未定义书签。 TCP/IP通讯控制器联网示意图..................................... 错误!未定义书签。 5. 工程规范图....................................................... 错误!未定义书签。 6. 布线要求......................................................... 错误!未定义书签。 7. 安装注意事项..................................................... 错误!未定义书签。 8. 门禁系统的使用................................................... 错误!未定义书签。 安装设置流程图................................................. 错误!未定义书签。 具体安装步骤及说明............................................. 错误!未定义书签。 扩展部分设置................................................... 错误!未定义书签。 9. 常见问题......................................................... 错误!未定义书签。附录一：............................................................ 错误!未定义书签。非接触式感应卡读卡器................................................ 错误!未定义书签。附录二：....................................................................... 封面3门禁与DVS联动拍照............................................................. 封面3
门禁系统操作手册门禁控制器接线原理图
1
一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册 门禁系统操作手册 485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用485 集线器可以扩展多条总线。支持多达6 个输出和10 个输入。型号有单门、双门、4门等。 标准485（波特率9600）通讯； 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里面； 双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报 警记录）超出容量，将覆盖最早的记录）； 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等； 支持远程操作开关门、远程开关火警、报警。支持软件锁门常闭功能； 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等； 默认支持2—4个weigend 读卡器，自动适应26、34、37协议； 支持多达6 个输出，分别控制门和报警输出联动； 多门控制器支持互锁、防潜返功能； 所有设备可以混合安装在一个系统里面； 配合软件支持考勤、实时在线巡更功能。支持多用户多机实时管理监控； 内置web 网页，同时可以网络实时监控； 2．T CP/IP控制器特性 以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。具有远程升级、远程初始化、数据 复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。是一个可以通过以太 网进行远程管理的门禁系统。型号有单门、双门、4门等。 标准10M TCP/IP 通讯； 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000； 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。在脱
FC 系统（门禁）操作手册 一：登入软件 -：加卡与分配权限 若要重新连接数据库或者更改要连接的数据库，选择图1亠2中的点击personal "选项” 按纽，点击person,进入卜?图所示: 启动 FC Facili ty C^miTian ? ?? 如图1亠1输入默认的用户名secure 密码SecurityMasterO& ?>aft* z t?ru
图 1-1-2 -Last Name （姓） -Facility （选择杭州下沙） -First Name （名） -Employee Number （WIN ） which is unique （写全球员工号） -Personnel type （选择雇员） - Access rights for the appropriate facility （所 需要的 权限） 对于访客卡默沙东加卡规则： -Last Name - SiteName Visitor 1234 etc. for example Shenzhen Visitor 1, Shenzhen Visitor 2, etc. （写杭州下沙访客） -Facility （选择杭州下沙） -First Name ? SiteName Visitor 1,2,34 etc. for example Shenzhen Visitor 1, Shenzhen Visitor 2, etc.（同样的写下沙访客） -Employee Number ? HID card number assigned to visitor record for example 111195 （卡号 作为雇 员号码） -Personnel type 一 Temporary （选择临时） -Access rights for the appropriate facility - General facility access only （公众区域） 输入 点击OK,最后点击左上保存 在图1?1?2左上角的加
泰尚门禁控制器使用说明书 广州泰尚信息系统有限公司
目录 一、前言 (1) 二、控制器与前端设备的安装与说明 (1) 1. 控制器的安装与说明 (1) 2. 控制器与锁电源箱的安装与说明 (1) 3. 控制器与读卡器的安装与说明 (2) 4. 控制器与锁的安装与说明 (3) 5. 控制器与门状态检测设备的安装与说明 (4) 6. 控制器与开门开关的安装与说明 (5) 7. 控制器与报警设备的安装与说明 (5) 8. 控制器与遥控设备的安装与说明 (6) 9. 控制器自定义扩展设备的安装与说明..........................错误！未定义书签。 三、门禁控制器的系统连接与说明 (7) 四、安装注意事项 (8)
一、 前言 广州泰尚门禁系列产品：标准版二门控制器、标准版四门控制器、专业版二门控制器、专业版四门控制器、专业版八门控制器等。此使用手册包含以上门禁系列产品的安装与使用说明。 标准版二门控制器参数 读卡器数量 2个 读卡器破坏报警 2路 读卡器蜂鸣器控制 2路 读卡器LED 控制 2路 读卡器接口 标准Wiegand 26bit 、32bit 、40bit 、44bit 门磁输入 2路（N.C 或者N.O 可设） 锁状态输入 2路（N.C 或者N.O 可设） 按钮输入 2路（N.C 或者N.O 可设） 辅助输入 2路（N.C 或者N.O 可设） 锁控制输出 2路（N.C 或者N.O 可设） 辅助输出 2路（N.C 或者N.O 可设） 识别方式 卡、密码、卡+密码、双卡开门、双卡+双密码 发卡量 10000张 保存数据记录量 10000条 通讯接口 10BaseT 以太网 联网距离 100m 传输速率 10Mb 工作电压、电流 12VDC ，0.5A 工作温度 0℃～70℃ 掉电数据保存 10年 外型尺寸 280m m×180m m×70m m 外壳 金属
《安装入门篇》 首先是此次的主角：LG T1，此次的指纹识别试用和教程就是在该笔记本上完成。T1使用的是Softex公司的OmniPass作为指纹识别的管理软件，这也是目前而言市场上最普遍的指纹识别管理软件，目前市面上绝大多数支持指纹识别的笔记本，都是使用该 软件。 首先是指纹识别驱动和OmniPass等相关软件的安装，你可以翻出笔记本配送的原厂光盘，安装上面的驱动，也可以登录厂商的网站，或者和厂商取得联系，寻求技术人员的帮助。如果你使用的是LG的笔记本，那么非常简单，首先找到一张名为Intelligent Update的光盘，放入光驱，或者运行机子上已经预装的LG Intelligent Update，软件会自动查找本子还未安装的驱动和软件，并进行安装。
软件自动查找未安装的驱动和软件 安装完成，开始菜单中增加了一个Softex的文件夹，我们运行“OmniPass控制中心”。
我们首先要添加一个用户，点击“向OmniPass中添加新用户” 输入用户名、域和密码，注意该用户名及相关信息必须是Windows中已有的用户，密码 也即该用户登录系统时的密码。
小贴士：如何察看域信息 “我的电脑”－“控制面板”－“系统属性”－“计算机名”－“更改”，即可看到隶 属的域。 点击“下一步”，如果你的笔记本还支持指纹识别以外的验证设备：例如SmartCard 等，此处就会出现多个选项以供选择。在这里我们点击“验证指纹驱动程序”，然后再 点击“下一步”。
点击选择要进行指纹验证的手指，然后再点击“下一步” 均匀用力，匀速的将手指划过指纹识别器，连续三次，通过检验后就会出现下方的窗口。
目录 目录 (1) 功能简述： (4) 1. 产品介绍 (6) 1.1 门禁系统基本组成部分 (6) 1.2 产品分类 (6) 1.3 门禁软件特征 (6) 1.4 特色功能 (7) 1.5 丰富的输入输出控制功能 (8) 1.6 多种控制模式 (8) 1.7 优越的远程控制功能 (9) 1.8 联动控制功能 (9) 1.9 报警事件 (9) 1.10 系统安全性 (11) 1.11 电子地图 (11) 1.12 适用场合 (11) 2. 硬件参数 (12)
3. 门禁控制器接线 (13) 3.1 TCP/IP通讯方式门禁控制器接线示意图 (13) 3.2 RS485通讯方式门禁控制器接线示意图 (14) 3.3 接线示意图补充说明 (14) 4. 门禁控制器联网示意图 (17) 4.1 485通讯控制器联网示意图 (17) 4.2 TCP/IP通讯控制器联网示意图 (17) 5. 工程规范图 (19) 6. 布线要求 (19) 7. 安装注意事项 (19) 8. 门禁系统的使用 (19) 8.1 安装设置流程图 (19) 8.2 具体安装步骤及说明 (19) 8.3 扩展部分设置 (23) 9. 常见问题 (23) 附录一： (25)
非接触式感应卡读卡器 (25) 附录二：............................................................. 封面3门禁与DVS联动拍照................................................... 封面3
前言 欢迎您选用我公司门禁机，为了您正确、方便、快捷地使用本产品，同时更详细的了解本产品的功能，请您在使用本产品前认真阅读此说明书。 功能简述： 外观设计时尚优美，设备可与墙面设计装潢完美结合，更符合实际用户的需求。 真正网络版门禁，整套系统只需安装一个数据库，管理端无须安装数据库。按星期、按任意天数和按月排列的时段规律，彻底解决人员轮班，三班倒等问题。 采用符合外来发展趋势的TCP/IP协议（局域网）接口和RS485接口。 门禁控制系统具有脱机和联机两种使用功能，联网模式下可实现分权限、分部门管理、实时监控等。 门禁控制器兼容性更强，具备与国际标准wiegand-格式的各种类型的读卡器配套使用，可满足不同客户的实际需求。 门禁控制器允许接入wiegand格式读头1~4个，根据产品型号不同门内可接外出按钮或读卡器。 读卡类型：EM ，Mifare1、HID等市面主流的读卡类型。 防冲突、抗干扰设计原理，采用高标准贴片元器件生产，适合各种复杂环境，系统稳定性和可靠性更高。 自主知识产权，可提供开放式的二次开发通讯协议，大大方便了系统集成的需求。
终端店铺指纹采集仪使用规定 现在店铺使用的中控URU4000B指纹仪属于一款高精度光学指纹仪，使用不当会损坏或减少指纹仪寿命，特制定本使用规定。 指纹按压打卡正确步骤： 1、打卡前保持手指清洁，刚洗手务必擦干手指上的水； 2、选用指纹质量好的手指（无疤痕、裂纹、蜕皮现象），如已录指纹有此类现象无法打卡请告知相应督导、大店长后联系行政田明停用员工所录指纹后重新录入新的指纹； 3、将手指按照指纹采集仪的限定区域位置放正； 4、手指的螺纹中心对准指纹采集仪的采集窗口中心； 5、手指表面完全同指纹采集仪的采集窗口面贴紧，轻轻按压，即可完成打卡操作。

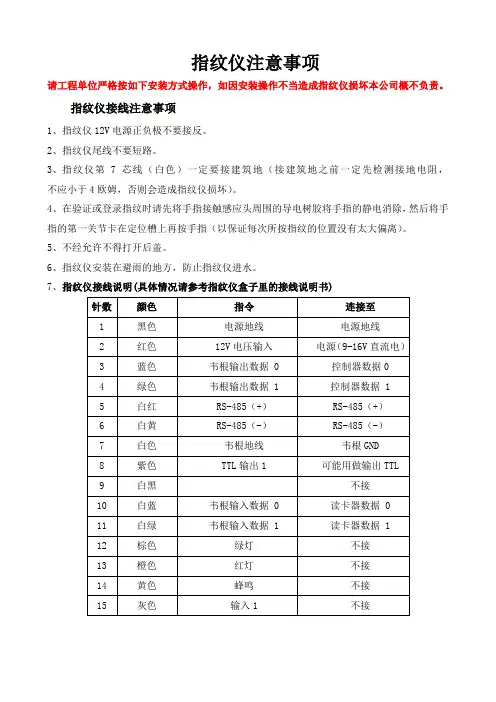

指纹采集要诀： 采样面积最大化、采集图像清晰化、指纹图象中心化。 常见错误： 1、手指很脏，沾满灰尘或手指异常干燥； 2、使用了带有疤痕、裂纹、蜕皮现象等指纹质量很差的手指； 3、没有将手指按照指纹采集仪的限定位置放正，斜放或歪放； 4、手指的螺纹中心没有对准指纹采集仪的采集窗口中心； 5、手指表面没有完全同指纹采集仪的采集窗口面贴紧，或者使用指尖、指侧等部位按压在指纹采集窗口表面。 指纹仪安装方法： 1、理顺拉直指纹仪USB数据线； 2、从收银台面上圆孔处自然垂直放下； 3、将指纹仪平放于收银台面上便于店员打卡的位置，严禁线路扭曲； 4、将指纹仪USB接口插于电脑后置USB接口上。 注：具体安装使用方法请参考公司前台指纹仪放置。 指纹仪使用注意事项： 1、严禁店铺任何人员擅自拆开指纹采集仪； 2、使用时请保持指纹采集仪表面清洁干燥； 3、严禁用硬物（刀片、剪刀、钉子等等）刻画指纹采集仪玻璃按压面及USB线路；
4、打卡时严禁将指纹仪拿到手上进行按压，必须放置在收银台面上； 5、请保持与电脑连接的USB线路畅通。 6、在出现任何打卡异常时严禁擅自频繁拔插指纹仪，重启打卡软件打卡无效后请及时联系IT人员远程维修。 人力行政部 2017-6-20
自动防盗报警装置使用说明书 一、系统概况 日常生活中，防盗是必不可少的，所以设计一款集防盗与报警一体化的小型设备是尤为重要的。我们设计的这个产品采用了身份识别系统和介质传感器，当小偷未通过身份识别而打开门时，传感器会引发报警装置通过声音回馈结果，同时把信号反馈到终端机并且动态自动加锁，达到防盗的目的。该产品可广泛应用于各种场合，如宿舍、家中及超市储物柜等，方便，安全，可以减少财产损失，防止各种重要证件、文件被盗，使使用者从中受益。 二、系统组成 自动防盗报警系统主要由单片机、电源指示、工作指示、振荡电路、蜂鸣器电路、门控锁电路、4×4矩阵键盘、读卡模块、显示模块组成。 图1 系统原理图 1.系统工作原理 当刷卡时，蜂鸣器响一下，如卡权限获得允许，显示模块显示卡号，同时继电器动作将门锁打开指示灯点亮，延时一段时间后继电器再次动作将门锁锁闭指示灯熄灭；当非法卡刷卡时，没有任何动作。当按下出门按钮时，继电器动作将门锁打开指示灯点亮，延时一段时间后继电器再次动作将门锁锁闭指示灯熄灭。当进门输入密码时，密码正确则继电器动作将门锁打开指示灯点亮，延时一段时间后继电器再次动作将门锁锁闭指示灯熄灭；密码错误则蜂鸣器报警，延时一段时间后蜂鸣器停止报警。 2.系统控制器 系统控制器是整个门禁系统的核心设备，它直接影响系统是否正常运行。所有的系统运行都要通过门禁控制器来传输和实行。包括（I C感应卡开门、超级密码开门、触摸按钮开门、软件开门等功能）。感应式IC卡门禁的核心是应用感应式技术（RFID）技术，主要运用的是FM1702sl非接触卡读卡机专用芯片。此
门禁控制系统在使用之前必须对每张IC感应卡对人注册相关的信息。使用过程中系统会对每张IC感应卡的个人信息进行审核，然后决定是否通过，再给予回复是否开门。 三、简单的维修维护 机箱电源是把220V的电源转换成5V电源供给电锁和读卡器。只要时常保持系统不会断电，则不用碰触装置电源。整个系统的运行必须是在内部电力正常的情况下实行的，否则系统将会处于瘫痪状态。对于内部电力不正常的情况，建议能够对门禁系统安装相应符合门禁负载的UPS电源，在有UPS电源的情况下系统可以在停电的情况下维持4个小时的正常工作。 有的时候要是在关门的时候没有关好，电锁就不能够正常锁到位，读卡器也会一直报警。这种情况下，请执卡员重新刷一次卡，然后重新把门对齐锁好。 请管理员注意，时常清理门禁控制器内部的灰尘，以防尘土太厚而影响系统的正常工作。在清理尘土时尽量不要碰触控制器内部的线路和模块，以防身体静电造成电路板短路等现象。 注意事项 对于系统出现比较大的问题或者故障，请工作人员不要自行操作。对于具体的故障请与供应商联系，具体的联系方式在说明书的封面都有编写。如果想了解更详细的系统功能，请查照供应商提供的详细系统安装操作说明书，如有不懂得地方，请与供应商联系。
欢迎阅读 I 第1章系统简介 1.1系统功能简介 安全管理在近些年的现代企业管理中越来越受到管理者的关注。本系统实现门禁系统管理统一化、流程化， 并帮助客户实现运营安全。 ? 系统特点 ．强大的数据处理能力，能管理30000个人员的门禁数据，能连接100台设备。 ．形象而合理的操作流程融合了多年的门禁经验。 ．自动化的用户名单管理，使得管理更科学、高效。 ．建立在多级管理角色上的权限管理，能保证用户数据的保密性。 服务器硬件配置要求 ：主频2.0G 以上。 内存：1G 及以上。 硬盘：可用空间10G 及以上，推荐使用NTFS 的硬盘分区作为系统安装目录（NTFS 硬盘分区能提供更好的性能和更高的安全性）。 系统运行环境 可支持的操作系统：WindowsXP/Windows2003/WindowsVista/Windows7 可支持的数据库：MSSQLServer2005/MicrosoftAccess 系统功能模块介绍 本系统主要分为四大功能模块： 人事：主要包括两部分，一是部门管理设置，即设置公司的主要架构；二是人员管理设置，为系统录入人员，分配部门，然后进行人员维护管理。 设备：设置连接设备的通信参数，通信参数正确才能够与设备正常通信，包括系统中的设置和设备中的设置。 通信成功后就能查看到已连接设备的信息并能对设备进行远程监控、上传、下载等操作。 ? 备注：指静脉功能在系统的“设备”和“人员”界面显示。 门禁：基于C/S 框架的管理系统，能够实现普通门禁功能，通过计算机对网络门禁控制器进行管理，实现 对人员进出的统一管理。门禁系统是对已经登记用户的开门时间及权限进行设置；即在某个时间段内，在某些门 上，允许某些用户可以验证开锁。 1
智能门锁安装手册 一、产品概述 ZigBee 指纹密码智能门锁是一款可通过指纹识别（可注册100个指纹）、密码（10组密码）、感应卡（100张）以及手机客户端软件（向往智家）开锁的智能国标大锁体门锁。内置zigbee模块配合zigbee主机，用户可通过网络来远程开锁，开锁时需输入密码，既智能又安全。 二、产品特点 ?支持指纹、密码、感应卡、应急钥匙及APP临时授权密码五合一开锁方式； ?数码管配合智能语音提示，操作直观，简洁方便； ?关门锁舌自动上锁功能 ?左右内外开通用 ?具有应急9V电池供电接口 ?超B级锁芯 ?采用先进指纹识别技术，瞬间完成指纹识别过程； ?具有密码开锁防偷窥功能 ?手机APP进行用户管理，开锁信息与记录查询，开锁消息推送，报警信息推送； ?手机APP情景管理，智能门锁可以与向往公司其它智能产品实现联动； 三、产品参数 型号：HOPE-MS001 供电电压：4节5号电池供电，直流6V 低压报警： 4.8V 钥匙数量：3把 适用门类型：木门、防盗门、铜门 适用门厚度：50mm-65mm 无线工作频率： 2.4GHz 发射功率：4dBm 静态功耗：≤0.9W 无线接收灵敏度：<-90dBm 通讯协议：ZigBee HA协议 组网方式：ZigBee自组网 加密方式：AES-128位密钥动态加密 距离：无线中继功能，无距离限制 工作环境：温度：-20～60℃；湿度：最大80% 四、产品包装清单
锁体一把 机械钥匙3把 内外面板各一个 开孔尺寸图一张 配件一包 安装使用说明书一本 售后服务卡一张 五、项目现场预留规范及安装要求 1、门的厚度：50mm-65mm 2、锁执手高度110cm 六、安装工具 1、大“+”字镙丝刀 2、老虎 3、工具刀 4、卷尺 5、铅笔 “+”字镙丝刀老虎钳工具刀卷尺铅笔 七、安装规范 1、门锁前后面板与门横平竖直无松动摇晃 2、锁体紧固在门里无松动摇晃 3、门扣板与门框水平竖直无松动摇晃 4、关门开门时，锁舌锁体活动顺畅
一．准备实验需要的设备。 硬件：试验箱、电源线、串口线、网线、指纹扫描模块、PC机一台。 软件：虚拟机、超级终端、FTP软件。 二．连线方式 将指纹识别模块安装在经典2410DVP试验箱的168扩展槽中。 三．实验原理 指纹模块是面向广阔的锁具市场、保险箱（柜）、安防及工控市场，推出的。她是由32位高性能可编程处理器、活体指纹采集芯片和指纹识别核心固件等构成的一个独立的嵌入式指纹识别系统。 本指纹模块具有200枚以上指纹存储能力，可扩展到上千枚，具备1秒以内的指纹比对性能，支持1：1和1：N两种比对模式，能够任意兼容各类指纹传感芯片，允许客户内置应用程序，减化应用方案，节省开发成本。 本模块可提供全面的ODM定制服务，时时刻刻、轻轻松满足您的个性化指纹产品需求。 功能用途 指纹模块是嵌入式指纹产品的核心。她面向锁具、安防和工控企业，为他们提供一个“快速应用指纹技术”的硬件平台。在这个平台上，企业只需专注于原有产品，无须关注指纹传感器的接入、指纹注册比对等远离其核心价值的技术，从而在不增加研发成本的同时提升原有产品的应用价值。 指纹模块功能： 活体指纹识别 脱机指纹注册（250枚） 脱机指纹比对（1：1、1：N） 可内置应用程序（固件） 可接入任意指纹传感器件（光学、半导体电容、半导体温感、半导体压感、按压式、滑动式）丰富的接口支持（32位GPIO、SPI、UART、I2C、RF） 指纹模块应用范围： 指纹门锁 指纹保险柜（箱）
指纹文件柜 指纹工控设备 指纹遥控器 指纹通关设备 指纹POS机 指纹IC卡读卡器 指纹数码产品 指纹电气开关等 技术规格 指纹模块一般参数: 模块优势 可编程直接在模块的主控MCU中写入应用程序 兼容性强能够兼容全球各种指纹传感芯片（光感、电容、电感、温感、压感，滑动式和按压式）（用户可指定） 指纹容量大片内可存储250枚以上指纹，支持片外扩展 注册比对性能优越指纹算法经过多年商用，嵌入式环境下FAR、FRR性能优良 服务好提供24小时技术支持和全面的ODM定制服务（只需提供规格书） 四、程序分析 在实验代码中我们已经提供了fingermap.c文件，其中对指纹模块的操作进行了封装，用户在使用中只需要调用其中的对应函数就可以实验对应的功能，当然也可以对API进行
AN-11C 指纹仪 AN-11C指纹采集仪是TCS2真皮原理的敏感器（面积型），高性能指纹对比算法等软硬件组成的联机或脱机产品，硬件部分的工作是采集指纹并将其通过USB接口传输到主机中，指纹识别任务是由安装到主机中的软件部分来完成指纹识别。该指纹仪采用最先进活体真皮指纹采集技术，精确可靠，经久耐用，性价比高、识别率高、超小体积;同时对各种类型手指适应性强，尤其对于干手指识别率高，在北方冬天有明显的优势。 AN-11C指纹采集仪产品特点： ●对各种困难手指指纹类型适应性强：能够灵活适应当时的手指条件,无论是干手指、湿手指、浅纹理指纹、老年手指等等都有很高的识别率，彻底解决了不理想手指指纹识别率低的问题 ●对干手指指纹识别率高：特别适用与北方冬天的干手指 ●防伪指纹能力强，指纹敏感器的识别原理只对人的真皮皮肤有反应，从根本上杜绝了人造指纹的问题。 ●登录指纹成功率高：在作登录指纹时，成功率达到99.9% ●宽温区：适合特别寒冷或特别酷热的地区 ●抗静电能力强：在干懆容易起静电地区很适合 AN-11C指纹采集仪主要应用领域: 指纹采集仪广泛应用于：公安指纹身份识别、门禁指纹身份识别、银行柜员指纹身份识别、社保系统指纹识别、指纹考勤、指纹锁、计算机及网络安全的指纹身份识别、互联网购物的支付手段等等任何需要身份识别的场合。 AN-11C指纹采集仪支持开发平台： Windows 2000/ XP/2003/ Vista， Windows CE 3.0/4.2/5.0 ，linux， ARM7/9嵌入式开发平台， windows mobile ，安卓，X86 Intel /AMD计算机平台等
门禁系统使用说明 一、硬件设备稳定运行的先决条件 保证系统各组成部分----前段读卡器、磁力锁、门禁控制器有稳定的UPS电源支持，各个相关门自然状态开关闭合良好。 二、门禁管理系统的操作指南 2.1 登录和进入操作软件 点击开始\程序\iCCard\一卡通[门禁考勤]V6.5，或者双击桌面的快捷方式 进入登录界面。 输入缺省的用户名：admin密码：888888 （注意：用户名用小写）。该用户名和密码可在软件里更改。具体操作请参考相关内容。
3登录后显示主操作界面 2.2 怎样更改控制方式和设置开门延时时间 在【总控台】界面中，鼠标右键单击某个门会弹出菜单。可以设置开门延时和控制方式。所谓开门延时时间，是指门打开多长时间后会自动关闭，缺省是 3秒，可设置为 1－6000秒之间的任一时间。 2.3.1 设置部门和班组名称
单击设置\部门信息进入以下界面 单击 [新增] 可添加部门，可设置所属公司、部门级别、上级部门、部门描述。 2.3.2 添加注册卡用户 单击门禁\持卡人进入以下界面
单击然后在文本输入栏中填写您要添加的相应 姓名选定卡号(在ID感应卡表面一般会印刷两组号码， 0013951989 212 58357 前面10位数为内置出厂号不用管他，后面 212 58357 中间的空格不要，这8位数就是真正的卡号。如果卡上没有印刷卡号, 请用实时监控功能来获取卡号)。选择相应的部门和班组名称。除卡 号外所有的信息都可以修改。如果卡遗失，请到（工具――挂失卡）菜单中挂失相应的卡片。一般的软件挂失卡后会用新卡号全部修改以 前的记录设置，我们的软件会进行科学的标注，以前的记录继续可以 保留。 编号可以自动生成无需修改。姓名和卡号是必填项目，工号可以输入 字母和数字的组合，可填可不填。如果该持卡人不需要考勤，请将的勾去掉。但是如果需要考勤，此处一定要打勾。 单击该按钮后，就已经将该用户加入系统中。
门禁控制器使用说明书 一、产品简介： RD-004D控制器采用最新技术，使用红外遥控器对控制器进行管理，采用灌封处理，具有良好的防水性能。采用ID卡作为电子密码钥匙，增加了系统的安全可靠性，是商务机构、办公大楼、工厂、住宅区等场所的理想装置。 二、技术参数： 工作电压：12VDC/AC±10% 静态电流：＜80mA 负载电流：≤0.5A 工作温度：-25℃~60℃ 工作湿度：10%~90%RH 存储容量：1700张用户卡 读卡距离：1~150mm 读卡类型：ID或EM兼容之卡片 三、设置使用方法： 1、出厂设置的编程密码有四组，分别为： ①A123 ②B123 ③C123 ④D123 警告：如果四组密码都忘了，可按住线路板上的复位按钮，蜂鸣器将连续鸣叫5声，恢复出厂设置的编程密码。 2、进入编程状态： 进入编程模式。 注：管理员可用以上四组密码任意一组进入编程状态，蜂鸣器“嘀嘀”两声响，同时红色指示灯转为每秒闪烁一次，表示进入，三声响为操作有误，请重试。
注意：一下所有操作都必须在编程状态下进行。 3、修改编程密码： 按 注：密码必须为4位，只能修改你自己进入的编程密码。 4、设置锁状态： a. 按 b. 按 c. 按 5、设置开门时间 确认 注:X为1-99数字，单位为秒,出厂设置为3秒。 6、设置用户卡： ①、输入卡号发卡 单张或连续按卡号设置卡片，“XXX”表示设置的数量。 设置范围从000到999之间，000和001都是表示1张，即1-999张 a、如果卡片上的号码不是连续的，则在输入6位卡号加输000或001按确认键即可发卡. b、如卡号为连续的卡片，则先输入6位卡号加输入卡片的数量，最多可一次连续发卡999张。发卡过程中控制器会发出“嘀··嘀”的提示音，每一声响表示一张卡设置成功。全部设完蜂鸣器会发出嘀嘀两声。 注：输入的6位卡号为ID卡上前段10位中的后6位数字。 ②、读卡发卡 按
指纹仪设置方法及相关设置 可以尝试以下的步骤检查,如果还解决不了,或其他关于硬件和系统故障的咨询,请致电信息中心运维组,以免耽误你的工作.（服务台热线：(020)89226060） 建议请按下面步骤检查: 1.首先确定电脑所使用的操作系统,指纹仪目前暂不支持Microsoft Windows X P Home Edition及Windows 7、vista操作系统,其它操作系统暂时没有发现问题. (Microsoft Windows XP Professional).很多用户都是因为这个不能使用. 2.请检查手指是否有掉皮破损的; 3.请检查是否关闭网站,重新打开; 4.请检查指纹仪的灯是否会亮；请尝试点击指纹仪初始化的按钮(https://www.doczj.com/doc/283194935.html,/ei p/ftest.aspx)； 5.请检查是否您的指纹仪有问题，可以请别的店长使用你的指纹仪，察看是否正常；若别的店长使用指纹仪正常，可以说明不是您的指纹仪问题。 6.请检查是否您的电脑的问题，请使用分店的办公室电脑试一下。 7.若以上步骤已经做了，仍然有问题，请重新采集指纹 提取步骤： 1、把指纹仪驱动安装好。 2、登录https://www.doczj.com/doc/283194935.html,/eip/ftest.aspx 3、按指示把每个手指的指纹采集好(每个手指采集两次)，每采集一个手指都有一串代码产生，依次把代码复制到一个记事本上，注明哪个手指。 4、最后登入MT平台(故障提交网址：http://m https://www.doczj.com/doc/283194935.html, (v4帐号密码即可登录）)提交此问题,之前保存的记事本以附件的形式上传到登记的问题当中。 请下次提供以下信息,方便技术人员操作: 1、姓名； 2、性别; 3、邮箱；4部门；5、职位；6、手机，7、数据库中是否已有指纹记录
门禁管理系统使用说明书
乌石化汽车定量装车系统 门禁管理系统使用说明书 河北珠峰仪器仪表设备有限公司 2013.08.03
目录 一、系统组成 (5) 二、道闸 (5) 1．主要特点 (5) 2. 设备组成 (6) 3. 基本工作原理 (7) 4. 设备使用说明 (7) 三、车辆检测器 (8) 1.车辆检测器的安装 8 2.主要技术参数 8 3.车辆检测器的接线图 8 4.车辆检测器灵敏度设置 9 四、门禁控制器 (9) 五、读卡器 (10) 六、车牌识别 (11) 七、摄像机 (12) 八、门禁控制管理软件 (13) 九、常见问题及解决方法 (14)
一、系统组成 门禁管理系统由行人出入口读卡器、行人大门电磁锁、车辆出入口道闸、摄像机、白光灯、车牌识别仪、控制主机、数据存储服务器等组成。 门禁控制系统组成 二、道闸 车辆出入口道闸采用深圳捷顺生成的JSDZ0203数字式道闸，该道闸采用先进的直流伺服技术和全电路无触点控制技术，使整机运行更加平稳、可靠。而且采用了数字化电路自学习检测功能，有效地杜绝砸车现象，使系统运行更安全可靠。并配备了标准的外接电气接口，可配置车辆检测器以及上位机，实现系统的自动控制。可广泛适用于道路管理、道路收费及停车场管理等系统中。1．主要特点 1)外形美观大方，结构轻巧；部件标准化，可方便更换；箱体铝合金制作，防 水防锈。 2)集光、电、机械控制于一体，操作灵活、方便，使用安全、可靠。
3)系统具有极限位置自锁功能或人为抬杆报警功能(可根据要求设定)。 4)采用先进的直流伺服控制技术，确保系统动作更加准确、平稳。 5)全电路无触点控制，确保系统运行更加安全、可靠。 6)采用PWM调速实现了无极变速，可根据现场需要在速度段内任意调整。 7)按钮滚动菜单设置方式，方便快捷设置闸机运行参数，可根据现场需要进行 设置。 8)采用数字化电路的自学习功能，采集闸杆运行数据并进行计算来判断闸杆是 否碰到障碍物，若检测碰到障碍物，闸杆则会立即自动升起。 9)强、弱电智能控制系统，除具有一般电气控制功能外，既可使用三联按钮、 遥控装置进行手动控制，也可通过车辆检测器进行自动控制，而且系统对外配置标准485电气接口，可通过电脑对其进行远程控制与管理。 10)手动开闸记忆功能：在系统自动运行中，非正常人为开闸数据将被系统自动 记录下来备查询，有效防止人为作弊。 11)开闸次数记忆功能：在系统自动运行中，道闸将会记忆上位机发出的开闸指 令次数，闸杆会保持开状态直到车辆检测器感应车次与开闸指令次数等同时才进行关闸动作。 12)手摇自动升杆功能：在意外断电情况下可用手摇摇柄轻轻摇动使关到位的闸 杆偏离水平方向约30度，闸杆则会自行升起。 13)温度控制功能：闸机可自动检测工作环境温度，并启动温控装置进行温度调 整，保证设备在高低温环境下正常工作。 14)各运动部件均已调整到最佳运动和平衡状态，故本机性能稳定，运行平稳， 噪声小，使用寿命长。 2. 设备组成 JSDZ0203道闸主要由主机、闸杆插头、闸杆等组成，而主机则由机箱、机芯和电控系统等组成 ,见下图。
门禁视频抓拍操作手册 概述 在原有门禁系统的应用上加上视频抓拍的功能。 门禁视频抓拍就是通过门禁与摄像头联动，实现门禁产生动作，摄像头进行抓拍的功能。 对门禁刷卡事件点进行抓拍，能有效的控制代打卡事件，同时提高门禁管理的安全性，更好的保留现场凭证。 系统图例 功能流程 当门禁系统产生事件记录（如刷卡、按钮、报警、门磁等）传给门禁管理软件后，软件会将没有过滤掉的记录转换成一条指令，发送给摄像头，摄像头收到指令就进行拍照，然后将拍摄到的相片发回给门禁软件，适时显示在事件框中和地图上，并将抓拍相片保存到指定文件夹下面，以备查验。 一条事件记录可以对一台或多台摄像头发指令，实现一台或多台摄像头对同一门禁点的抓拍。所以一个门禁点，可以装一台或多台摄像头，进行不同角度和画面的抓拍。
由于抓拍指令是软件给出，相片是由软件存储的，所以要实现抓拍功能，门禁软件要一直开着，并且通讯要正常。 设备配置 视频抓拍门禁系统基本组成：（设备后面为基本数量） 网络摄像头（1）管理软件（1）门禁控制器（1）读卡器（1）门磁(0/1) 出门按钮（0/1）如果是控制闸机，可不需要门磁和电锁 网络摄像头：TCP/IP通讯的摄像头，摄像头协议必须与门禁软件进行对接开发过。对事件点进行适时抓拍，并把相片传送给门禁软件。一个系统中可以是一台或多台。 管理软件：安装在管理电脑上，用来设置控制器参数、增加摄像头、显示抓拍相片、人员授权、查询记录等 控制器：门禁系统的核心部分，一般是由单门、双门、四门或闸机控制器，连接读卡器、门磁、按钮、管理电脑等，接受连接设备传回的信息。 识别器：用来识别进入人员的身份信息，如卡号、密码、指纹、脸型、静脉等，识别不同的对像需要安装对应的识别设备，如读卡器、密码读头、指纹读头、人脸识别仪、静脉识别仪等设备。与控制器连接，通过Wiegand信号向控制器传递识别信息。 出门按钮：与控制器连接，将短路信号传递给控制器，符合判断条件后，让控制器打开电锁。有些工程是不装出门按钮的，而是改用识别器进行出门识别。 门磁：感应门开关状态的短路开关，当门关闭时，传递闭合信号给控制器，当门打开时，传递断开信号给控制器，控制器以此来判断门的开关状态。 电锁：通过控制器对电源的通断控制进行锁门和开门，是系统的执行部分。根据现场安装条件和客户的要求不同，可以装不同类型的电锁，如电插锁、磁力锁、电控锁等。 设置操作手册 软件设置操作步骤：增加控制器、定义权限、增加人员、发卡、授权、更新参数、下载卡数据等操作请参考门禁软件操作手册，这里只对设置视频抓拍功能进行说明。 第一步：放置摄像头协议包(新软件已包含协议包) 设置前，先将与门禁软件进行协议对接开发过的摄像头协议包放到门禁软件的安装目录下面：D:\Program Files\access\智能门禁管理系统\VideoDll VideoDll就是协议包文件夹，文件夹必须以此文件名命名，大小写一致。
