雷达液位计检修维护规程
8.1概述
雷达液位计是利用超高频电磁波经天线向被测容器的液面发射，当电磁波碰到液面后又反射回来，仪表检测出发射波和回波的时差，从而计算出液面的高度。雷达液位计可用于易燃、易爆、强腐蚀等介质的液位测量，特别适用于大型立罐和球罐等。一般分为工业级和计量级。
本节规程以APEX雷达液位计为例说明，其他，同类仪表可参照执行。
8.2技术特点
APEX雷达液位计采用24GHz的频率和先进的电子线路，天线很小，其雷达波的射角也非常窄。体积小重量轻的天线简化了安装过程。同时很窄的雷达波射角减少了由容器内部障碍产生的回波，像搅拌器、热交换器、进料口、挡板、热电阻套管、伴热蒸汽管和其他障碍物。非常窄的雷达波的射角也提高了安装的灵活性，因为雷达可安装在原有的距罐壁。17m雷达液位计测量距离可达APEX很近的法兰上。．
APEX雷达液位计的基本输出为4～20mA DC模拟信号，其上叠加了HART数字信号。APEX也接受一路RTD（热电阻）信号。应用HART手操器，可将输出信号组态为显示液位或标准体积。
8.3主要技术指标
8.3.1测量介质：流体。悬浮液或浆液。
8.3.2测量范围：0.5～17m。
8.3.3供电：4线制，18～36VDC（或90～250V AC,50Hz）,功耗9W。
8.3.4输出信号：4～20mA DC（叠加了HART数字信号，可接收1路RTD信号）。
8.3.5电子部分/外壳温度范围操作温度为：-40～70℃；带一体化表头的操作温度为-20～55℃。
8.3.6工作压力：0～6.8MPa。
8.3.7工作温度范围：5～100%（外壳拧紧条件下）。
8.3.8防爆等级：本安型ibⅡCT1～6。
校验8.4．
可通过计算机、二次表或HART手操器进行调试。调试时应检查罐高、静空、量程等参数是否设定正确。
8.4.1待测液位在零位时，调整仪表零位，使其输出信号为4mA。
8.4.2罐内充入待测液体，液面升高到满量程时，调整仪表量程，使其输出为20mA。改变液位高度，待液面稳定后，用钢尺测量液面高度，所得数值与仪表指示应相符，否则继续检查校验。

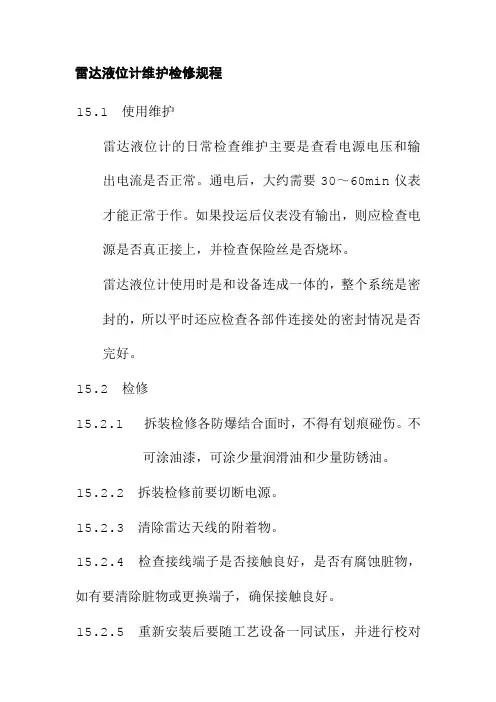

8.5使用维护
雷达液位计的日常检查维护主要是查看电源电压和输出电
流是否正常。通电后，大约需要30～60min仪表才能正常工作。如果投运后仪表没有输出，则应检查电源是否真正接上，并且保险丝是否烧坏。
雷达液位计使用时和设备连成一体，整个系统是密封的，所以平时还应检查各部件连接处的密封情况是否良好。
8.6检修
拆装检修各防爆结合面时，不得有划痕碰伤。不可涂8.6.1．油漆，可涂少量润滑油和少量防锈油。
8.6.2拆装检修前要切断电源。
8.6.3清除雷达天线的附着物。
8.6.4检查接线端子是否接触良好，是否有腐蚀或脏物，如有要清除脏物或更换端子，确保接触良好。
8.6.5重新安装后要随工艺设备一同试压，并进行校对工作。
8.7安装注意事项
8.7.1测量液位的场合宜垂直向下检测安装。
8.7.2测量料位的场合，雷达波束宜指向料仓底部的出料口。
8.7.3雷达的波束中心距容器壁的距离应大于由束射角、测量范围计算出的流束的喷射半径。
8.7.4雷达和波束途径应避开搅拌器、其他障碍物及容器进料流束的喷射范围。
8.7.5雷达或微波液（料）位计的安装，还应符合制造厂的
要求。
