1.ANSYS分析的原理和步骤
ANSYS的热分析[1]包括稳态和瞬态两种,如果系统的温度场与时间无关,则称该系统处于稳定的热状态,简称稳态;如果系统的温度场随时间发生变化,则称系统处于瞬态。显然,大体积混凝土的浇筑过程属于瞬态分析,也属于非线性分析。
我们不仅要进行混凝土温度场的模拟还要进行应力场的模拟,所以要用到ANSYS中耦合分析,ANSYS提供了两种分析耦合场的方法:直接耦合与间接耦合。
直接耦合法的耦合单元包含所有必须的自由度,仅仅通过一次求解就能得出耦合场分析结果;间接耦合法是以特定的顺序求解单个物理场的模型,通过把第一次场分析的结果作为第二次场分析的载荷来实现两种场的耦合。如我们用到的热-应力耦合分析就是将热分析得到的节点温度作为载荷施加在后序的应力分析中来实现耦合的。基本步骤如下:
第一步:进行热分析,可选择SOLID70单元;
第二步:重新进入前处理器,转换单元类型;将热单元转换为相应的结构单元,原来的SOLID70单元将自动转换为SOLID45单元,其对应的命令是ETCHG,TTS。
第三步:设置结构分析中的材料属性;
第四步:读入热分析结果并将其作为载荷;可采用命令LDREAD读入热分析的节点温度,或点击MainMenu>Solution>LoadApply>Temperature>FromThermalAnalysis。注意,结果文件的扩展名为*.rth。
第五步:指定参考温度;在参考温度处,热应力值为零。
第六步:求解及后处理。
2.温度场的求解
2.1三种基本传热方式
(1)热传导,遵循傅里叶定律(导热基本定律):q″=-λdT
dx
,式中q″为热流密度(W/m2),λ为导热系数(W/m?℃),“-”表示热量流向温度降低的方向。
(2)热对流,用牛顿冷却方程来描述:q″=β(TS-TB),式中β为对流换热系数,TS为固体表面的温度,TB为周围流体的温度。
(3)热辐射,指物体发射电磁能,并被其它物体吸收转变为热的热量交换过程。
2.2边界条件
(1)第一类边界条件是指混凝土表面温度T是时间τ的已知函数,即
T(x,y,z,τ)=Tb(τ)
(2)第二类边界条件是指混凝土表面的热流量是时间的已知函数,即
-λ$T
$n
=T′(τ)
式中λ——
—导热系数,W/m?℃或kJ/m?h?℃,W/m?℃=3.6kJ/m?h?℃;
n——
—表面外法线方向,若表面是绝热的,有:$T
$n
=0。
(3)第三类边界条件假定经过混凝土表面的热流量与混凝土表面温度T和气温Ta之差成正比,即
-λ$T
$n
=β(T-Ta)
式中β——
—表面放热系数,也称对流系数,W/m2?℃。其数值与风速va(m/s)有密切的关系,固体表面在空气中的放热系数可用以下两式计算,单位是kJ/m2?h?℃。
粗糙表面:β=23.9+14.50va(1)光滑表面:β=21.8+13.53va(2)当有模板和保温层时,可按下式计算:β=1
∑
δ
i
λ
i
+1
β
q
(3)式中δi——
—各种保温材料的厚度(m);
λi——
—各种保温材料的导热系数(W/m?K),可按表1取值[2];
βq——
—空气的传热系数,可取23(W/m2?K)。
表1各种保温材料的导热系数λ值(W/m?K)
(4)当两种条件不同的固体接触时,如接触良好,则在接触面上温度和热流量都是连续的,即T1=T2,λ1(
!T
1
!n
)=λ2(!T2
!n
)。
混凝土与空气接触(包括有养护条件)的边界可按照第三类边界条件处理:
NSEL,,,!选择与空气接触的表面节点
SF,ALL,CONV,β,Tair,!加载表面散热系数和环境温度
混凝土与地基或基岩的边界可以按照第四类边界条件处理,通过定义两种材料的导热系数和初始温度即可。
2.3热学参数取值基本参数较容易获得,也可参考下表:
表2材料的基本热学参数
2.3.1水化热的施加在ANSYS中,混凝土的水化热是通过生热率HGEN来施加的。顾名思义,生热率就是单位时间内混凝土的生热量,即所产生的热量对时间的导数,用表达式表示为:
hgen=dQ
dt
(4)式中:Q——
—混凝土中产生的热量;
hgen——
—混凝土生热率。
混凝土的水化热放热过程与混凝土的绝热温升过程具有一致性,若取指数经验式:

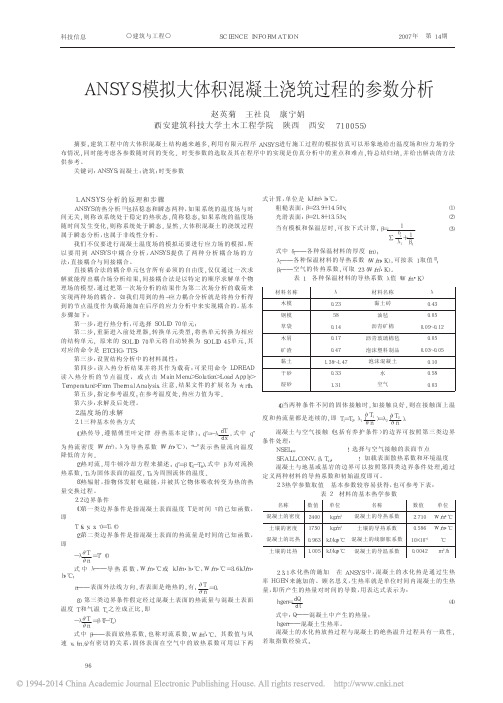

ANSYS模拟大体积混凝土浇筑过程的参数分析
赵英菊王社良康宁娟
(西安建筑科技大学土木工程学院陕西西安710055)
摘要:建筑工程中的大体积混凝土结构越来越多,利用有限元程序ANSYS进行施工过程的模拟仿真可以形象地给出温度场和应力场的分布情况,同时能考虑各参数随时间的变化。时变参数的选取及其在程序中的实现是仿真分析中的重点和难点,特总结归纳,并给出解决的方法供参考。
关键词:ANSYS;混凝土;浇筑;时变参数
材料名称λ材料名称λ
木模0.23黏土砖0.43
钢模58油毡0.05
草袋0.14沥青矿棉0.09~0.12
木屑0.17沥青玻璃棉毡0.05
矿渣0.47泡沫塑料制品0.03~0.05
黏土1.38~1.47泡沫混凝土0.10
干砂0.33水0.58
湿砂1.31空气0.03
名称数值单位名称数值单位
混凝土的密度2400kg/m3混凝土的导热系数2.710W/m?℃
土壤的密度1750kg/m3土壤的导热系数0.586W/m?℃
混凝土的比热0.963kJ/kg?℃混凝土的线膨胀系数10×10-6℃
土壤的比热1.005kJ/kg?℃混凝土的导温系数0.0042m2/h96
科
●
(上接第89页)(1)合理设计与控制混凝土配比,在保证强度的前提下,减少水泥用量与绝对用水量。由于混凝土的收缩是水泥石结硬过程中失水造成的,绝对用水量少,混凝土结硬多余水就少,收缩就小。所以施工各个环节都要控制用水量,严禁在新鲜混凝土中加水,在有条件的情况下,可以采用高效减水剂与低坍落度混凝土。
(2)合理组织施工。施工是防止混凝土结构早期裂缝的重要环节,合理的施工安排可以减少结构各部位间的约束应力。例如:底板先施工,墙板后施工,往往因为底板对墙板的约束而造成墙板上的垂直裂缝。如果工期控制在墙板浇灌与底板浇灌时间差在七天以内,这种裂缝就可大部分避免。另外,体形很大的楼面,如果按30m左右分块交叉施工,若使相邻二块施工期错开14—21天,就相当于后浇带的作用,能减少收缩裂缝。以上二种施工安排避免裂缝的方法证明是行之有效的。
(3)加强混凝土早期养护。从试验资料表明,普通混凝土在水中养护不仅无收缩,相反有微量膨胀,所以应尽可能延长水中养护或认真的控制浇水养护时间,这样可以减少收缩量,避免早期干缩裂缝,也可降低后期的收缩裂缝,养护时间最少14天。
(4)科学确定拆模时间与控制施工荷载。
模板的作用是造型及支持混凝土重量,所以拆模要保证结构能承受自重及一定的外部荷载,这
个拆模时间要经过施工组织设计的科学计算,否则会造成结构性荷载裂缝。另外,对结构在施工阶段的荷载要按龄期及结构设计本身确定加荷时间与数量,住宅施工中堆载过早过重常会造成可见与不可见损伤,常常会造成混凝土过载裂缝。
5.结束语
本文对常见建筑施工裂缝产生的原因进行了简要分析和初步探讨,从理论角度看,施工裂缝的产生有其必然性,但通过精心设计和选择合理的施工方案,很多裂缝的产生是可以避免和大幅减小的,可以将其控制在规范允许范围内。参考文献
[1]P.梅泰(美).祝永年.译.混凝土的结构、
性能与材料[M].上海:同济大学出版社.1990.
[2]李宏兴.混凝土裂缝原因分析与预防[J].山西建筑,2004(13):86-87.
●
Q(t)=Q0(1-e-mt)
(5)式中Q(t)———在龄期t时产生的水化热,kJ/kg;
Q0———
龄期内(通常为28天)水泥单位重量水化放热总量;m———
水泥水化速度系数(d-1)。关于水化系数m的取值,至今还没有统一。文献[3]中取0.3~0.5;文献[4]中取0.295~0.384;文献[5]建议高层建筑基础结构中取0.9;文献[6]中根据ANSYS的分析结果与实测数据比较建议在建筑工程结构中m取0.7~0.9。
将式(5)代入式(4)得hgen=dQ(t)dt=mQ0e-mt(6)
则单位体积混凝土在单位时间内产生的水化热可以表示为mQ0mce-mt,其中mc代表每立方米混凝土中水泥的实际用量(Kg/m3),t为龄期天。刚浇筑好时,水化热为(mQ0mc)kJ/m3,此后为mQ0mc[e
-m(t-t0-1)
-
e
-m(t-t0)
]kJ/m3,其中t0为浇筑时间。命令流为:
HE00=M*Q0*MC*(EXP(-M*(T-T0-1))-EXP(-M*(T-T0)))!定义水化热值
BFE,ALL,HGEN,,HE00!加水化热2.3.2温度参数取值环境温度变化,可采用正弦或余弦变化表达式:
Tair=T+Adcos(π12×(t-t0))或Tair=T+Adsin(π12
×(t-t0))
其中T———日平均气温,取日最高气温与最低气温的平均值;Ad———
气温日变幅,取日最高气温与最低气温差值的一半;t———
时间(h);t0———
气温最高的时间(h)。3.应力场的求解
3.1弹性模量可以通过APDL语言按龄期定义一系列的弹模数值,在计算过程中通过DO循环,给每个龄期的混凝土弹模赋值,时间单位可以是天或小时。混凝土弹性模量随时间变化的关系可取指数式、修正指数式或复合指数式,若取指数式,即E(t)=E0(1-e-0.09t),其中E0=0.26×105MPa,则E(t)=0.26×105×(1-e-0.09t),其中t为时间d,命令流如下:
EXX(I)=0.26e5*(1-EXP(-0.09*I))
!弹性模量取值MP,EX,I,EXX(I)
!定义弹性模量也可以采用ANSYS二次开发UPFs功能实现对浇筑期弹模的有效模拟。在ANSYS自带的usermat3d.F用户材料自定义子程序中改变材料性质,添加弹模曲线,运行Custom.bat,编译并连接,在工作目录中可生成一个运行程序ANSYS.exe。用户可以通过下面命令实现用户自定义材料模型的调用,即可实现对弹模的自定义:
TB,USER,MAT,NTEMP,NPTS,
!调用自定义模型TBDATA,STLOC,C1,C2,C3
!定义材料常数3.2徐变徐变的实现,可以采用隐式算法中的第6个模型或者采用增量法,即在ANSYS计算温度应力时不考虑徐变的影响,而是在结果文件的后处理中利用应力松弛系数来考虑混凝土的徐变。具体方法如下:
将时间划分为n个时段,应和ANSYS分析过程中的时间步的设定一致,首先根据热应力分析的结果文件,计算每一时段Δτi内的温
度应力增量Δσi,则计算时刻时的徐变温度应力为:
σ*
(t)=n
i=1
"ΔσiH(t,τ
)(7)
式中:t———计算时刻的混凝土龄期;
H(t,τ)———
混凝土的应力松弛系数。4.关键技术
施工仿真的实现[7],关键在于创建一个由APDL语言和ANSYS内
部函数的宏,它首先要能够正确反映每个增量步中各种时变参数的变化规律;其次要求真实模拟施工过程中结构逐步增长,相应的计算模型和边界条件逐渐改变的情况;还要考虑施工环境和施工措施的逐渐改变,如环境温度等;另外仿真过程在施工完成以后还将延续计算一定时问,以反映实际承载情况。
在计算的过程中主要通过运用单元的生与死和宏命令来实现各项参数即边界条件和初始条件的变化。使用生死单元要注意的是必须在PREP7中生成所有单元,包括后面要被激活的单元,因为在求解器中不能生成新的单元;若采用跳仓浇筑的施工方法,首先杀死所有的单元,然后按照浇筑次序在特定时刻逐块激活相应的块体或单元,施加边界条件,同时以循环过程来实现顺序浇筑过程的仿真。
5.结论
施工参数的描述是仿真分析中的关键问题,除此之外仍有计算速度的问题,即存贮量和运算速度的问题,解决的办法一是依赖于计算机硬件条件的提高,另一方面要求我们在算法上改进,如采用变时间步长。此外文中建议的弹性模量取值没有考虑温度对其的影响,只考虑了龄期的影响。参考文献
[1]张朝晖主编.ANSYS8.0热分析教程与实例解析.[M].北京:中国铁道出版社,2005.
[2]赵志缙,赵帆编著.高层建筑基础工程施工(第三版).[M].北京:中国建筑工业出版社,2005.
[3]王铁梦.工程结构裂缝控制.[M].北京:中国建筑工业出版社,1997.[4]朱伯芳.大体积混凝土的温度应力和温度控制.[M].北京:中国电力出版社,1998.
[5]李东,潘育耕.混凝上水化热瞬态温度场数值计算过程中的水化放热规律及水化速率问题.[J].西安建筑科技大学学报,1999,31(3):
27-29.
[6]俞静,朱平华,蒋沧如.论高层建筑基础大体积混凝土水化放热规律.[J].国外建材科技,2004,25(3):75-76.
[7]陈应波,李秀才,张雄.大体积混凝土浇筑温度场的仿真分析.[J].华中科技大学学报(城市科学版),2004,21(2):37-39.
作者简介:赵英菊,(1981-),西安建筑科技大学结构工程专业硕士研究生,主要从事大体积混凝土结构温度控制方面的研究。
王社良,(1956-),西安建筑科技大学土木工程学院副院长,博士生导师。
