集成运放使用常识与应用实例
一、运放选用原则与特殊运放
?
?1.运放选用原则
?
?在选用时：1，有高的性能价格比，一般来说，专用型集成运放性能较好，但价格较高。2，在工程实践中不能一味地追求高性能，而且专用集成运放仅在某一方面有优异性能，而其他性能参数不高，所以在使用时，应根据电路的要求，查找集成运放手册中的有关参数，合理的选用。
?
?2.特殊运放
?
?(1)高输入阻抗型
?
?主要用于测量放大器、模拟调节器、有源滤波器及采样保持电路等。输入阻抗一般在10-E12Ω以上。
?
?(2)低漂移型
?
?主要用于精密测量、精密模拟计算、自控仪表、人体信息检测等方面。它们的失调电压温漂一般在0.2~0.6μV/℃
,Aud≥120dB，KCMR≥110dB。
?
第7章 集成运放组成的运算电路 本章教学基本要求 本章介绍了集成运放的比例、加减、积分、微分、对数、指数和乘法等模拟运算电路及其应用电路以及集成运放在实际应用中的几个问题。表为本章的教学基本要求。 表 第7章教学内容与要求 学完本章后应能运用虚短和虚断概念分析各种运算电路，掌握比例、求和、积分电路的工作原理和输出与输入的函数关系，理解微分电路、对数运算电路、模拟乘法器的工作原理和输出与输入的函数关系，并能根据需要合理选择上述有关电路。 本章主要知识点 1. 集成运放线性应用和非线性应用的特点 由于实际集成运放与理想集成运放比较接近，因此在分析、计算应用电路时，用理想集成运放代替实际集成运放所带来的误差并不严重，在一般工程计算中是允许的。本章中凡未特别说明，均将集成运放视为理想集成运放。 集成运放的应用划分为两大类：线性应用和非线性应用。 (1) 线性应用及其特点 集成运放工作在线性区必须引入深度负反馈或是兼有正反馈而以负反馈为主，此时其输出量与净输入量成线性关系，但是整个应用电路的输出和输入也可能是非线性关系。 集成运放工作在线性区时，它的输出信号o U 和输入信号（同相输入端+U 和反相输入端-U 之差）满足式（7-1） )(od o -+-=U U A U (7-1) 在理想情况下，集成运放工作于线性区满足虚短和虚断。虚短：是指运放两个输入端之间的电压几乎等于零；虚断：是指运放两个输入端的电流几乎等于零。即 虚短：0≈-+-U U 或 +-≈U U 虚断：0≈=+-I I
(2) 非线性应用及其特点 非线性应用中集成运放工作在非线性区，电路为开环或正反馈状态，集成运放的输出量与净输入量成非线性关系)(od o +--≠U U A U 。输入端有很微小的变化量时，输出电压为正饱和电压或负饱和电压值（饱和电压接近正、负电源电压），+-=U U 为两种状态的转折点。即 当+->U U 时，OL o U U = 当+-集成运算放大器的设计方法
集成运算放大器的设计方法 运算放大器电路大全 我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。 在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。 1．1 电源供电和单电源供电 所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。 绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。一般是正负15V，正负12V和正负5V也是经常使用的。输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。 单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。有一些新的运放有两个不同的最高输出电压和最低输出电压。这种运放的数据手册中会特别分别指明Voh 和Vol 。需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。(参见1.3节) 图一 通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。另外现在运放的供电电压也可以是3V 也或者会更低。出于这个原因在单电源供电的电路中使用的运放基本上都是
第九章集成运算放大器及其应用（易映萍） 9.1 差分放大电路 9.2互补功率放大电路 9.3 集成运算放大电路 9.4 理想集成运放的线性运用电路 9.5 理想集成运放的非线性运用电路 习题 第九章集成运算放大器及其应用 9.1 差分放大电路 9.1.1 直接耦合多级放大电路的零点漂移现象 工业控制中的很多物理量均为模拟量，如温度、流量、压力、液面和长度等，它们通过不同的传感器转化成的电量也均为变化缓慢的非周期性连续信号，这些信号具有以下两个特点： 1．信号比较微弱，只有通过多级放大才能驱动负载； 2．信号变化缓慢，一般采用直接耦合多级放大电路将其放大。 u＝0）时，人们在试验中发现，在直接耦合的多级放大电路中，即使将输入端短路（即 i u≠0）,这种现象称为零点漂移（简称为零漂），如图输出端还会产生缓慢变化的电压（即 o 9.1所示。 （a）测试电路（b）输出电压u o的漂移 图9.1 零点漂移现象 9.1.2 零漂产生的主要原因 在放大电路中，任何参数的变化，如电源电压的波动、元件的老化以及半导体元器件参数随温度变化而产生的变化，都将产生输出电压的漂移，在阻容耦合放大电路中，耦合电容对这种缓慢变化的漂移电压相当于开路，所以漂移电压将不会传递到下一级电路进一步放
大。但是，在直接耦合的多级放大电路中，前一级产生的漂移电压会和有用的信号（即要求放大的输入信号）一起被送到下一级进一步放大，当漂移电压的大小可以和有用信号相当时，在负载上就无法分辨是有效信号电压还是漂移电压，严重时漂移电压甚至把有效信号电压淹没了，使放大电路无法正常工作。 采用高质量的稳压电源和使用经过老化实验的元件就可以大大减小由此而产生的漂移，所以由温度变化所引起的半导体器件参数的变化是产生零点漂移现象的主要原因，因而也称零点漂移为温度漂移，简称温漂，从某种意义上讲零点漂移就是静态工作点Q点随温度的漂移。 9.1.3抑制温漂的方法 对于直接耦合多级放大电路，如果不采取措施来抑制温度漂移，其它方面的性能再优良，也不能成为实用电路。抑制温漂的方法主要由以下几种： （1）采用稳定静态工作的分压式偏置放大电路中Re的负反馈作用； （2）采用温度补偿的方法，利用热敏元件来抵消放大管的变化； （3）采用特性完全相同的三极管构成“差分放大电路”； 9.1.4 差分放大电路 差分放大电路是构成多级直接耦合放大电路的基本单元电路。直接耦合的多级放大电路的组成框图如图9.2所示。 图9.2 多级放大的组成框图 A倍后传送到负载上，对电路造从上图可知输入级一旦产生了温漂，会经中间级放大 u2 A≈1，对电路造成的成严重的影响，而中间级产生的温漂，由于直接到达功放级而功放的 u 影响跟输入级相比少得多，所以，我们主要应设法抑制输入级产生的温漂，故在直接耦合的多级放大电路中只有输入级常采用差分放大电路的形式来抑制温漂。 9.1.4.1 差分放大电路的组成及结构特点 一．电路组成 差分放大电路如图9.3所示。
集成运放基本应用之一—模拟运算电路
————————————————————————————————作者：————————————————————————————————日期：
实验十二集成运放基本应用之一——模拟运算电路 一、实验目的 1、了解并掌握由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的原理与功能。 2、了解运算放大器在实际应用时应考虑的一些问题。 二、实验原理 集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 理想运算放大器特性： 在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放： 开环电压增益A ud=∞ 输入阻抗r i=∞ 输出阻抗r o=0 带宽f BW=∞ 失调与漂移均为零等。 理想运放在线性应用时的两个重要特性： （1）输出电压U O与输入电压之间满足关系式 U O＝A ud（U+－U－） 由于A ud=∞，而U O为有限值，因此，U+－U－≈0。即U+≈U－，称为“虚短”。
（2）由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”。这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 基本运算电路 1) 反相比例运算电路 电路如图5－1所示。对于理想运放， 该电路的输出电压与输入电压之间的 关系为 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。 图5－1 反相比例运算电路 图5－2 反相加法运算电路 2) 反相加法电路 电路如图5－2所示，输出电压与输入电压之间的关系为 )U R R U R R ( U i22 F i11F O +-= R 3＝R 1 / R 2 // R F 3) 同相比例运算电路 图5－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 i 1 F O )U R R (1U + = R 2＝R 1 / R F 当R 1→∞时，U O ＝U i ，即得到如图5－3(b)所示的电压跟随器。图中R 2＝R F ， i 1 F O U R R U -=
集成运放的使用注意事项 1.1 集成运放的使用注意事项 集成电路在使用中还有一些具体的问题应该注意.本节准备作一间单的介绍:如何看产品手册中的接线图; 如何采取措施以防器件损坏;如何进行性能的扩展以及在使用中容易出现什么样的故障,如何消除等. 1.1.1 使用前的准备工作 当我们根据工作的需要选择了合适型号的集成电路后,下一步就需要知道集成电路各个管脚的作用以便正 确接线.下面我们介绍如何看产品手册中的管脚接线图(或称顶视图). 一.集成电路的封装及外引线图 目前线性集成运放常见的两种封装方式是金属壳封装和双列直 插式塑料封装,外观分别如图所示. 金属壳封装有8,10,12管脚等种类;双列直插式有8,10,12,14,16管脚等种类.虽然集成电路外引线排列 有标准化的趋势,但各制造厂仍有自己的规范.这里结合具体电路来 介绍. 如图是F007的顶视图.金属壳封装的电路,管脚编号从顶视图中均是逆时针排列的,标记点左边的第 一个管脚为1,顺序排列.如图是F007的外引线连接示意图.它表明了各管脚的具体连接方法.将这两个图 一对照就能正确地接线了.同理,如图是C14573的外引线排列顶视图.
双列直插式的管脚编号顺序如图所 示,注意标记缺口的方向(有的产品是以商标方向来标记的).每两个运放共用一个偏置电阻(即接图中的 IR端);四个运放共用VDD和VSS端. 除这两种封装方式外,还有扁平陶瓷封装等.接线的表示方法大同小异. 二.参数测量 在使用前可先用集成运放参数测试仪测量一下性能,或者用简易的方法判断它是否已经损坏.例如用 万用表对照电路原理图,测正,负电源端对输出端是否短路,或PN结是否被击穿等.这只能得出很粗略的结 果.注意万用表的档位不要用X1欧姆档(电流比较大)或X10K欧姆档(电压比较高). 对集成电路参数进行简易测试的方法和电路可见参考文献. 1.1.2 保护措施 集成电路在使用中若不注意,可能会使它损坏.比如:电源电压极性接反或电压太高;输出端对地短路 或接到另一电源造成电流过大;输入信号过大,超过额定值等等.针对以上情况,通常可采取下面的保护措 施. 一.输入保护 输入级的损坏是因为输入的差模或共模信号过大而造成的.可采
实验名称 集成运算放大器的基本应用 一.实验目的 1.掌握集成运算放大器的正确使用方法。 2.掌握用集成运算放大器构成各种基本运算电路的方法。 3.学习正确使用示波器交流输入方式和直流输入方式观察波形的方法，重点掌握积分输入，输出波形的测量和描绘方法。 二.实验元器件 集成运算放大器 LM324 1片 电位器 1k Ω 1只 电阻 100k Ω 2只；10k Ω 3只；5.1k Ω 1只；9k Ω 1只 电容 0.01μf 1只 三、预习要求 1.复习由运算放大器组成的反相比例、反相加法、减法、比例积分运算电路的工作原理。 2.写出上述四种运算电路的vi 、vo 关系表达式。 3.实验前计算好实验内容中得有关理论值，以便与实验测量结果作比较。 4.自拟实验数据表格。 四.实验原理及参考电路 本实验采用LM324集成运算放大器和外接电阻、电容等构成基本运算电路。 1. 反向比例运算 反向比例运算电路如图1所示，设组件LM324为理想器件，则 11 0υυR R f -=
R f 100k R 1 10k A 10k R L v o v 1 R 9k 图1 其输入电阻1R R if ≈，图中1//R R R f ='。 由上式可知，改变电阻f R 和1R 的比值，就改变了运算放大器的闭环增益vf A 。 在选择电路参数是应考虑： ○ 1根据增益，确定f R 与1R 的比值，因为 1 R R A f vf - = 所以，在具体确定f R 和1R 的比值时应考虑；若f R 太大，则1R 亦大，这样容易引起较大的失调温漂；若f R 太小，则1R 亦小，输入电阻if R 也小，可能满足不了高输入阻抗的要求，故一般取f R 为几十千欧至几百千欧。 若对放大器输入电阻有要求，则可根据1R R i =先确定1R ，再求f R 。 ○ 2运算放大器同相输入端外接电阻R '是直流补偿电阻，可减小运算放大器偏执电流产生的不良影响，一般取1//R R R f ='，由于反向比例运算电路属于电压并联负反馈，其输入、输出阻抗均较低。 本次试验中所选用电阻在电路图中已给出。 2. 反向比例加法运算 反向比例加法运算电路如图2所示，当运算放大器开环增益足够大时，其输入端为“虚地”，11v 和12v 均可通过1R 、2R 转换成电流，实现代数相加，其输出电压 ??? ??+-=122111 v R R v R R v f f o 当R R R ==21时 ()1211v v R R v f o +- = 为保证运算精度，除尽量选用精度高的集成运算放大器外，还应精心挑选精度高、稳定性好的电阻。f R 与R 的取值范围可参照反比例运算电路的选取范围。 同理，图中的21////R R R R f ='。
运放带宽相关知识！ 一、单位增益带宽GB 单位增益带宽定义为：运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）所对应的信号频率。单位增益带宽是一个很重要的指标，对于正弦小信号放大时，单位增益带宽等于输入信号频率与该频率下的最大增益的乘积，换句话说，就是当知道要处理的信号频率和信号需要的增益后，可以计算出单位增益带宽，用以选择合适的运放。这用于小信号处理中运放选型。 二、运放的带宽是表示运放能够处理交流信号的能力（转） 对于小信号，一般用单位增益带宽表示。单位增益带宽，也叫做增益/带宽积能够大致表示运放的处理信号频率的能力。例如某个运放的增益带宽=1MHz，若实际闭环增益=100，则理论处理小信号的最大频率=1MHz/100=10KHz。 对于大信号的带宽，既功率带宽，需要根据转换速度来计算。 对于直流信号，一般不需要考虑带宽问题，主要考虑精度问题和干扰问题。 1、运放的带宽简单来说就是用来衡量一个放大器能处理的信号的频率范围，带宽越高，能处理的信号频率越高，高频特性就越好，否则信号就容易失真，不过这是针对小信号来说的，在大信号时一般用压摆率（或者叫转换速率）来衡量。 2、比如说一个放大器的放大倍数为n倍，但并不是说对所有输入信号的放大能力都是n倍，当信号频率增大时，放大能力就会下降，当输出信号下降到原来输出的0.707倍时，也就是根号2分之一，或者叫减小了3dB，这时候信号的频率就叫做运放的带宽。 3、当输出信号幅度很小在0.1Vp-p以下时，主要考虑增益带宽积的影响。 就是Gain Bandwidth=放大倍数*信号频率。 当输出信号幅度很大时，主要考虑转换速率Sr的影响，单位是V/uS。 在这种情况下要算功率带宽，FPBW=Sr/2πVp-p。 也就是在设计电路时要同时满足增益带宽和功率带宽。 运放关于带宽和增益的主要指标以及定义 开环带宽：开环带宽定义为，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得开环电压增益从运放的直流增益下降3db（或是相当于运放的直流增益的0.707）所对应的信号频率。这用于很小信号处理。 单位增益带宽GB：单位增益带宽定义为，运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）所对应的信号频率。单位增益带宽
集成运算放大器的应用实验报告一、实验目的 1．了解运算放大器的特性和基本运算电路的组成； 2．掌握运算电路的参数计算和性能测试方法。 二、实验仪器及器件 1．数字示波器； 2．直流稳压电源； 3．函数信号发生器； 4．数字电路实验箱或实验电路板； 5．数字万用表； 6．集成电路芯片uA741 2块、电容0.01uF2个,各个阻值的电阻若干个。 三、实验内容 1、在面包板上搭接μA741的电路。首先将+12V和-12V直流电压正确接入μA741的Vcc+(7脚)和Vcc-（4脚）。 2、用μA741组成反比例放大电路，放大倍数自定，用示波器观察输入和输出波形，测量放大器的电压放大倍数。 3、用μA741组成积分电路，用示波器观察输入和输出波形，并做好记录。 四、实验原理 （1）集成运放简介 集成电路运算放大器（简称集成运放或运放）是一个集成的高增益直接耦合放大器，通过外接反馈网络可构成各种运算放大电路和其它应用电 路。集成运放uA741
uA741电路符号及引脚图 任何一个集成运放都有两个输入端，一个输出端以及正、负电源端，有的品种还有补偿端和调零端等。 （a ）电源端：通常由正、负双电源供电，典型电源电压为±15V 、 ±12V 等。如：uA741的7脚和4脚。 （b ）输出端：只有一个输出端。在输出端和地（正、负电源公共端）之间获得输出电压。如：uA741的6脚。最大输出电压受运放所接电源的电压大小限制，一般比电源电压低1～2V ；输出电压的正负也受电源极性的限制；在允许输出电流条件下，负载变化时输出电压几乎不变。这表明集成运放的输出电阻很小，带负载能力较强。 （c ）输入端：分别为同相输入端和反相输入端。如：uA741的3脚和2脚。输入端有两个参数需要注意：最大差模输入电压V id max 和最大共模输入电压 V ic max 。 两输入端电位差称为“差模输入电压”V id ：id V V V +-=- 。 两输入端电位的平均值，称为“共模输入电压”V ic ： 任何一个集成运放，允许承受的V id max 和V ic max 都有一定限制。 两输入端的输入电流 i + 和 i - 很小，通常小于1?A ，所以集成运放的 输入电阻很大。 （2）集成运放的主要参数 集成运放的主要参数有：输入失调电压、输入失调电流、开环差模电压放大倍数、共模抑制比、输入电阻、输出电阻、增益－带宽积、转换速率和最大共模输入电压。其中最重要的是增益－带宽积、转换速率和最大共模输入电压三个参数，在应用集成运放时应特别注意。
常用运放公式大全 Final revision by standardization team on December 10, 2020.
常用运放知识 振荡器电路 RC 有源滤波器 1. 低通归一化传输函数： 一阶： 11 )(+= S S H 二阶：1/1)(2++=Q S S S H （巴特沃兹：2 1=Q ） 2. 归一化低通 →去归一化变换（包括低通、高通、带通、带阻） 一阶低通： 0/0 11ωωω+??→?+=s S s S 二阶低通：20 02 2 0/20 111ωωωω++??→ ?++=s Q s S Q S s S 一阶高通： /011ωω+??→?+=s s S s S 二阶高通：20 02 2 /20111ωωω++??→ ?++=s Q s s S Q S s S 带通：20 02 )/)(/(20011ωωωωω++?????→ ?+-=s Q s s Q S s s Q S
带阻：20 02 2 02 ) //(/2 0011ωωωωω+++?????→ ?++=s Q s s S s s Q S 3. 滤波器电路和传输函数 一阶低通： 一阶高通： 二阶滤波器的电路实现： 通用传输函数：0 120 122)(a s a s b s b s b S H ++++= 压控通用电路： 二阶低通： 通用传输函数：2002 2 0)/()(ωωω++=s Q s H s H 1 1222212112 21211)111() /()(C R C R C R A C R C R s s C C R R A s H F F + -+++= ，与上式比较后得到： 设计方法：令R 1=R 2=R ，C 1=C 2=C ，则 RC 1 0= ω F A Q -=31或 Rr R Q A F F +=-=113 元件值求解（f 0，Q 值已知） 方法一：先固定C 1=C 2=C 为标称值，再根据 RC 1 0= ω 求出R ，
实验四集成运算放大器 的基本应用 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
实验四 集成运算放大器的基本应用 ――― 模拟运算电路 一、实验目的 1、研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。 2、了解运算放大器在实际应用时应考虑的一些问题。 二、实验原理 集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 1.理想运算放大器特性 在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放。 开环电压增益 A ud =∞ 输入阻抗 r i =∞ 输出阻抗 r o =0 带宽 f BW =∞ 失调与漂移均为零等。 2.理想运放在线性应用时的两个重要特性 （1）输出电压U O 与输入电压之间满足关系式 U O ＝A ud （U +－U －） 由于A ud =∞，而U O 为有限值，因此，U +－U －≈0。即U +≈U －，称为“虚短”。 （2）由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”。这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 3.基本运算电路 （1) 反相比例运算电路 电路如图7－1所示。对于理想运放， 该电路的输出电压与输入电压之间的关系为 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。 （2) 反相加法电路 电路如图7－2所示，输出电压与输入电压之间的关系为 )U R R U R R ( U i22 F i11F O +-= R 3＝R 1 // R 2 // R F i 1 F O U R R U -=
实验集成运算放大器的基本应用（Ⅱ）——有源滤波器 一、实验目的 1、熟悉用运放、电阻和电容组成有源低通滤波、高通滤波和带通、带阻滤波器。 2、学会测量有源滤波器的幅频特性。 二、实验原理 （a）低通（b）高通 (c) 带通（d）带阻 图9－1 四种滤波电路的幅频特性示意图 由RC元件与运算放大器组成的滤波器称为RC有源滤波器，其功能是让一定频率范围内的信号通过，抑制或急剧衰减此频率范围以外的信号。可用在信息处理、数据传输、抑制干扰等方面，但因受运算放大器频带限制，这类滤波器主要用于低频范围。根据对频率范围的选择不同，可分为低通(LPF)、高通(HPF)、带通(BPF)与带阻(BEF)等四种滤波器，它们的幅频特性如图9－1所示。 具有理想幅频特性的滤波器是很难实现的，只能用实际的幅频特性去逼近理想的。一般来说，滤波器的幅频特性越好，其相频特性越差，反之亦然。滤波器的阶数越高,幅频特性衰减的速率越快，但RC网络的节数越多，元件参数计算越繁琐，电路调试越困难。任何高阶滤波器均可以用较低的二阶RC有滤波器级联实现。 1、低通滤波器（LPF） 低通滤波器是用来通过低频信号衰减或抑制高频信号。 如图9－2（a）所示，为典型的二阶有源低通滤波器。它由两级RC滤波环节与同相比例运算电路组成，其中第一级电容C接至输出端，引入适量的正反馈，以改善幅频特性。 图9－2（b）为二阶低通滤波器幅频特性曲线。
(a)电路图 (b)频率特性 图9－2 二阶低通滤波器 电路性能参数 1 f uP R R 1A + = 二阶低通滤波器的通带增益 RC 2π1 f O = 截止频率，它是二阶低通滤波器通带与阻带的界限频率。 uP A 31 Q -= 品质因数，它的大小影响低通滤波器在截止频率处幅频特性的形状。 2、高通滤波器（HPF ） 与低通滤波器相反，高通滤波器用来通过高频信号，衰减或抑制低频信号。 只要将图9－2低通滤波电路中起滤波作用的电阻、电容互换，即可变成二阶有源高通滤波器，如图9－3(a)所示。高通滤波器性能与低通滤波器相反，其频率响应和低通滤波器是“镜象”关系，仿照LPH 分析方法，不难求得HPF 的幅频特性。 (a) 电路图 (b) 幅频特性 图9－3 二阶高通滤波器 电路性能参数A uP 、f O 、Q 各量的函义同二阶低通滤波器。 图9－3（b ）为二阶高通滤波器的幅频特性曲线，可见，它与二阶低通滤波器的幅频特性曲线有“镜像”关系。 3、 带通滤波器（BPF ）
一、使用时必做的工作 l 辩认管脚，以便正确连线。 l 用万用表中间挡（“ 试有无短路和断路现象。 ”或“ ”挡，对照管脚测

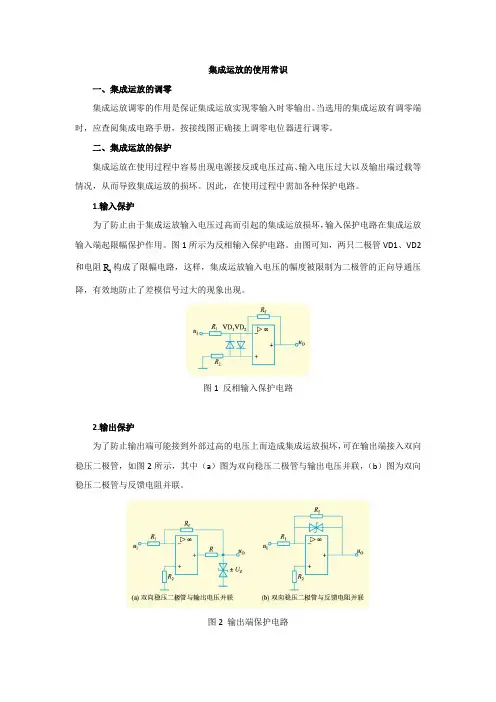

l 必要时还可采用测试设备测量运放的主要参数。 l 对于内部无自动稳零措施的运放需外加调零电路， 使之在零 输入时输出为零。 l 对于单电源供电的运放，有时还需在输入端加直流偏置电 压，设置合适的静态输出电压，以便能放大正、负两个方向 的变化信号。 l 为防止电路产生自激振荡， 应在集成运放的电源端加上去耦 电容。有的集成运放还需外接补偿电容 C。 二、保护措施 集成运放使用中损坏的三种原因： l 输入信号过大，使 PN 结击穿； l 电源电压极性接反或过高； l 输出端直接“地”或接电源，此时，运放将因输出级功耗过 大而损坏。 保护措施： 1、输入保护 运放工作在开环状态时，易因差模电压过大而损坏，保护电路 如图(a)所示。 运放工作在闭环状态时，易因共模电压超出极限值而损坏，保 护电路如图 (b)所示。
PDF 文件使用 "pdfFactory Pro" 试用版本创建 https://www.doczj.com/doc/2815543647.html,
2、输出保护 如下图所示为输出端保护电路，限流电阻 R 与稳压管 DZ 构成限 幅电路，它一方面将负载与集成运放输出端隔离开来，限制了运放 的输出电流，另一方面也限制了输出电压的幅值。
3、电源端保护 为了防止电源极性接反，可利用二极管单向导电性，在电源端 串联二极管来实现保护，如右上图所示。
三、输出电压与输出电流的扩展
1、提高输出电压 如右图所示利用电压分压原理 提高电源电压， 使得输出电压幅值变 大。
PDF 文件使用 "pdfFactory Pro" 试用版本创建 https://www.doczj.com/doc/2815543647.html,
LM741/UA741运算放大器使用说明及应用 物理量的感测在一般应用中，经常使用各类传感器将位移、角度、压力、与流量等物理量转换为电流或电压信号，之后再由量测此电压电流信号间接推算出物理量变化，以达成感测、控制的目的。但有时传感器所输出的电压电流信号可能非常微小，以致信号处理时难以察觉其间的变化，故需要以放大器进行信号放大以顺利测得电流电压信号，而放大器所能达成的工作不仅是放大信号而已，尚能应用于缓冲隔离、准位转换、阻抗匹配、以及将电压转换为电流或电流转换为电压等用途。现今放大器种类繁多，一般仍以运算放大器(Operational Amplifier, Op Amp)应用较为广泛，本文即针对741运算放大器的使用加以说明。 1. 运算放大器简介ab126计算公式大全 放大器最初被开发的目的是运用于类比计算器之运算电路，其内部为复杂的集成电路(Integrated Circuit, IC)，亦即在单一电子组件中整合了许多晶体管与二极管，图1为一般放大器之内部等值电路。 1. 运算放大器内部等值电路图 运算放大器属于使用反馈电路进行运算的高放大倍率型放大器，其放大倍率完全由外界组件所控制，透过外接电路或电阻的搭配，即可决定增益（即放大倍率）大小。图2为运算放大器于电路中的表示符号，可看出其包含两个输入端，其中（＋）端为非反相(Non-Inverting)端，而（－）端称为反相(Inverting)端，运算放大器的作动与此二输入端差值有关，此差值称为「差动输入」。通常放大器的理想增益为无穷大，实际使用时亦往往相当高（可放大至105或106倍），故差动输入跟增益后输出比较起来几
集成运算放大器电路分析及应用（完整电子教案） 3.1 集成运算放大器认识与基本应用 在太阳能充放电保护电路中要利用集成运算放大器LM317 实现电路电压检测，并通过 三极管开关电路实现电路的控制。首先来看下集成运算放大器的工作原理。 【项目任务】 测试如下图所示，分别测量该电路的输出情况，并分析电压放大倍数。 信息单】 集成运放的实物如图3.2 所示。 图3.2 集成运算放大 1. 集成运放的组成及其符号 各种集成运算放大器的基本结构相似，主要都是由输入级、中间级和输出级以及偏置电路组成，如图3.3 所示。输入级一般由可以抑制零点漂移的差动放大电路组成；中间级的作用是获得较大的电压放大倍数，可以由共射极电路承担；输出级要求有较强的带负载能力，一般采用射极跟随器；偏置电路的作用是为各级电路供给合理的偏置电流。
图3.3 集成运算放大电路的结构组成集成运放的图形和文字符号如图3.4 所示。 图3.4 集成运放的图形和文字符号 其中“ -”称为反相输入端，即当信号在该端进入时，输出相位与输入相位相反；而 “+”称为同相输入端，输出相位与输入信号相位相同。 2. 集成运放的基本技术指标集成运放的基本技术指标如下。 ⑴输入失调电压U OS 实际的集成运放难以做到差动输入级完全对称，当输入电压为零时，输出电压并不为零。规定在室温(25℃ )及标准电源电压下，为了使输出电压为零，需在集成运放的两输入端额外附加补偿电压，称之为输入失调电压U OS，U OS 越小越好，一般约为0.5～5mV 。 ⑵开环差模电压放大倍数A od 集成运放在开环时(无外加反馈时)，输出电压与输入差模信号的电压之比称为开环差模电压放大倍数A od。它是决定运放运算精度的重要因素，常用分贝(dB) 表示，目前最高值可 达140dB(即开环电压放大倍数达107)。 ⑶共模抑制比K CMRR K CMRR 是差模电压放大倍数与共模电压放大倍数之比，即K CMRR = A A od，其含义与差 动放大器中所定义的K CMRR 相同，高质量的运放K CMRR 可达160dB 。 ⑷差模输入电阻r id r id 是集成运放在开环时输入电压变化量与由它引起的输入电流的变化量之比，即从输入端看进去的动态电阻，一般为M Ω数量级，以场效应晶体管为输入级的r id 可达104M Ω。分析集成运放应用电路时，把集成运放看成理想运算放大器可以使分析简化。实际集成运放绝大部分接近理想运放。对于理想运放，A od、K CMRR 、r id 均趋于无穷大。 ⑸开环输出电阻r o r o 是集成运放开环时从输出端向里看进去的等效电阻。其值越小，说明运放的带负载能 力越强。理想集成运放r o趋于零。 其他参数包括输入失调电流I OS、输入偏置电流I B、输入失调电压温漂d UOS/d T 和输入失 调电流温漂d IOS/ d T、最大共模输入电压U Icmax、最大差模输入电压U Idmax 等，可通过器件
实验八集成运放基本应用之 ---- 模拟运算电路班级：姓名：学号：2015. 12. 30 1、研究由集成运算放人电路组成的比例、加法、减法和积分等基本运算电路的功能。 2、了解运算放人电路在实际应用时应考虑的一些问题。 二、实验仪器及器件 三、实验原理 1、反相比例运算电路 电路如图8—1所示。 图8-1反相比例运算电路 2.反相加法电路 电路如图8-2所示。
图8-2 反相加法电路V o = -(字+ 字《2)R3=R I// R：// R F R] 3、同相比例运算电路 电路如图8-3(a)所示。 图8-3(a)同相比例运算电路图8-3(b) 电压跟随器V o = (1 + 字)V,R尸R I〃R F 肖8时，v°=V，即得到如图8-3(b)所示的电斥跟随器。4、差分放兴电路(减法电路) 电路如图8—4所示。
图8-4 减法运算电路 5、积分运算电路 电路如图8-5所示。 图8-5 枳分运算电路 坯")=一為f Vc(O) 如果v@)是幅值为E的阶跃电斥，并设v c(0>0,则 vM = ~^cf0Edt = ~^c l 实验前要看清运放组件各管脚的位置：切忌止负电源极性接反和输出端短路，否则将会损坏集成块。 1、反相比例运算电路 1) 按图8—1连接实验电路，接通±12V电源，输入端对地短路，进行调冬和消振。
2)输入fMOOHz, Vi=O?5V的d ；号，测量相应的V。并用示波器观察％和可的相h 乩记入表8—1。 1) 按图8-3(a)连接实验电路。实验步骤同内容1,将结果记入表8-2o 2) 按图8-3(a)中的Ri断开，得图8-3(b)电路重复内容1)。 1) 按图8-2连接实验电路。调零利消振。 2) 输入信号釆用直流信号，图8-6所示电路为简易直流信号源，由实验者自行完成。实验时要注意选择合适的直流信号幅度以确保集成运放工作在线性区。用直流电压表测量输入电压V, V辽及输出电压Vo，记入表8—3。 +5V 图8-6简易可调直流信号源
LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。LM324的引脚排列见图2 由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。下面介绍其应用实例。 LM324作反相交流放大器 电路见附图。此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电,由R1、R2组成1/2V+偏置,C1是消振电容。 放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值,Av=-10。此电路输入电阻为Ri。一般情况下先取Ri 与信号源内阻相等,然后根据要求的放大倍数在选定Rf。Co和Ci为耦合电容。 LM324作同相交流放大器 见附图。同相交流放大器的特点是输入阻抗高。其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。 LM324作交流信号三分配放大器 此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。
实验四 集成运算放大器的基本应用 ――― 模拟运算电路 一、实验目的 1、研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。 2、了解运算放大器在实际应用时应考虑的一些问题。 二、实验原理 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。 （2) 反相加法电路 电路如图7－2所示，输出电压与输入电压之间的关系为 )U R R U R R ( U i22 F i11F O +-= R 3＝R 1 // R 2 // R F （3) 同相比例运算电路 图7－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 i 1 F O )U R R (1U += R 2＝R 1 // R F i 1 F O U R R U -=
当R 1→∞时，U O ＝U i ，即得到如图7－3(b)所示的电压跟随器。图中R 2 ＝R F ，用以 减小漂移和起保护作用。一般R F 取10KΩ， R F 太小起不到保护作用，太大则影响跟随性 （4) 差动放大电路（减法器） 对于图7-4所示的减法运算电路，当R 1＝R 2 ，R 3 ＝R F 时，有如下关系式 （1 （2 U 和 2、同相比例运算电路 （1）按图7－3(a)连接实验电路。实验步骤同内容1，将结果记入表7－2。 (2) 输入f＝100Hz，U i ＝0.5V的正弦交流信号，测量相应的U O ，并用示波器观察 U。和U i的相位关系，记入表7-2。 3、反相加法运算电路 (1)按图7－2连接实验电路。调零和消振。 (2）从2个-5v～+5v的直流电源分别输入自拟的电压作为U i1和U i2 输入信号,测量输 出电压U ,分别填入表7-3中。 4、减法运算电路
运算放大器工作原理 1．模拟运放的分类及特点 模拟运算放大器从诞生至今，已有40多年的历史了。最早的工艺是采用硅NPN工艺，后来改进为硅NPN-PNP工艺（后面称为标准硅工艺）。在结型场效应管技术成熟后，又进一步的加入了结型场效应管工艺。当MOS管技术成熟后，特别是CMOS技术成熟后，模拟运算放大器有了质的飞跃，一方面解决了低功耗的问题，另一方面通过混合模拟与数字电路技术，解决了直流小信号直接处理的难题。 经过多年的发展，模拟运算放大器技术已经很成熟，性能曰臻完善，品种极多。这使得初学者选用时不知如何是好。为了便于初学者选用，本文对集成模拟运算放大器采用工艺分类法和功能/性能分类分类法等两种分类方法，便于读者理解，可能与通常的分类方法有所不同。 1．1．根据制造工艺分类 根据制造工艺，目前在使用中的集成模拟运算放大器可以分为标准硅工艺运算放大器、在标准硅工艺中加入了结型场效应管工艺的运算放大器、在标准硅工艺中加入了MOS工艺的运算放大器。按照工艺分类，是为了便于初学者了解加工工艺对集成模拟运算放大器性能的影响，快速掌握运放的特点。 标准硅工艺的集成模拟运算放大器的特点是开环输入阻抗低，输入噪声低、增益稍低、成本低，精度不太高，功耗较高。这是由于标准硅工艺的集成模拟运算放大器内部全部采用NPN-PNP管，它们是电流型器件，输入阻抗低，输入噪声低、增益低、功耗高的特点，即使输入级采用多种技术改进，在兼顾起啊挺能的前提下仍然无法摆脱输入阻抗低的问题，典型开环输入阻抗在1M欧姆数量级。为了顾及频率特性，中间增益级不能过多，使得总增益偏小，一般在80~110dB 之间。标准硅工艺可以结合激光修正技术，使集成模拟运算放大器的精度大大提高，温度漂移指标目前可以达到0.15ppm。通过变更标准硅工艺，可以设计出通用运放和高速运放。典型代表是LM324。 在标准硅工艺中加入了结型场效应管工艺的运算放大器主要是将标准硅工艺的集成模拟运算放大器的输入级改进为结型场效应管，大大提高运放的开环输入阻抗，顺带提高通用运放的转换速度，其它与标准硅工艺的集成模拟运算放大器类似。典型开环输入阻抗在1000M欧姆数量级。典型代表是TL084。 在标准硅工艺中加入了MOS场效应管工艺的运算放大器分为三类，一类是是将标准硅工艺的集成模拟运算放大器的输入级改进为MOS场效应管，比结型场效应管大大提高运放的开环输入阻抗，顺带提高通用运放的转换速度，其它与标准硅工艺的集成模拟运算放大器类似。典型开环输入阻抗在10^12欧姆数量级。典型代表是CA3140。
