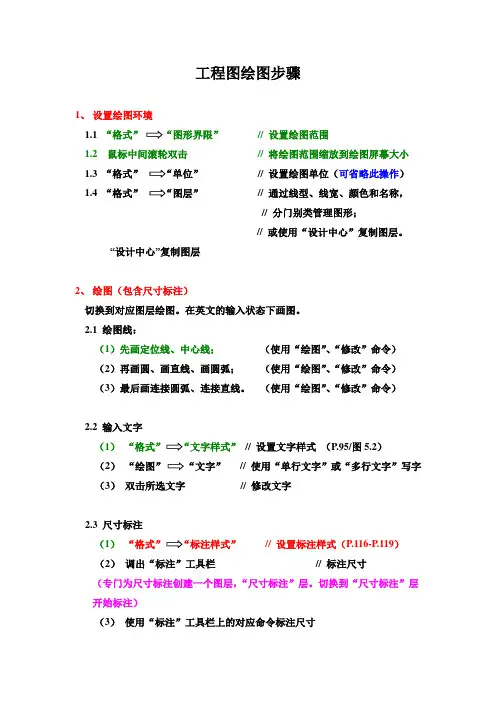

工程图绘图步骤
一、设置绘图单位
选择[格式]——[单位] ：精度由0.000改为0。
二、设置绘图界限（既选择打印纸大小）
选择[格式]——[绘图界限] ：如设A3：左下角为:0,0 右上角为:420,297.
三、设置绘图参数
设置：对象捕捉、对象追踪、正交等开关。此步骤灵活运用。
四、设置图层
选择[格式]——[图层] ：点击新建n次
图层名称颜色线型线宽
图框标题栏白色Continuous 默认
粗实线白色Continuous 0.5
细实线白色Continuous 默认
文字注释白色Continuous 默认
尺寸标注红色Continuous 默认
虚线紫色ACADisoo2w100 默认
点画线红色center 默认
注意: 1、图框标题栏中的粗线和细线用W控制粗细,因此在粗实线图层绘图时矩形W为0
2、当用点画线或虚线等绘图时看不清楚，应修改线型比例，[格式]——[线型]修改全局比例，该比例对整幅图线型比例负责，如果对个别线型不满意，选中该线型点击右键选特性修改线型比例。
五、绘制图框标题栏
在图框标题栏图层1：1绘制图框标题栏。A3等
以上步骤为制作绘图模板部分
六、确定图框标题栏放大的倍数
方法一:确定图框标题栏放大的倍数,为满足1：1绘图，应根据合理布图确定图纸放大的倍数。此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小。
方法二：1：1绘图，应根据合理布图确定图纸缩小的倍数，以便放进图框，文字的高度
不在变化（一般5号字）。尺寸标注样式中的应调整测量比例的大小。
以下步骤按方法一讲解
七、绘图
布图画作图基准线然后1：1绘图。
画三视图时注意三等规律，先绘简单的视图，然后根据三等规律绘制其他视图，要灵活运用对象追踪提高绘图速度。
八、文字注释
工程图一般可用两种字体：长仿宋和工程字
1、选择[格式]——[文字样式]点击“新建”名称为：“长仿宋”设置字体名称为；T仿宋GB-2312，文字高度为图框标题栏中最近两条线距离的2/3取整数，注意图框标题栏已经放大。宽度比例为0.7。
2、样式名：工程字；
字体：gbenor.shx & gbcbig.shx；勾选使用大字体，其他默认；
注意；单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键修改字体。
九、尺寸标注
1、设置标注样式
1）长度标注：选择[格式]——[标注样式]点击“新建”名称为：长度标注
主要修改：箭头选项选建筑标记（或倾斜），文字选项选ISO标准，调整选项全局比例为图框标题栏放大的倍数，主单位选项精度为0，测量单位比例只有在一张图纸上画不同比例的图时分别设定。（方法二:图框标题栏不变，尺寸标注样式中的应调整测量比例的大小。图缩小多少倍，如：1/10测量单位比例放大多少倍应为10）
2）角度标注
选择[格式]——[标注样式]点击“新建”名称为：角度标注
主要修改：箭头选项选实心闭合，文字选项选ISO标准，调整选项全局比例为图框标题栏放大的倍数，主单位选项精度为0，注意：单位格式和精度。
2、标注数字
3、标注编辑：点击编辑标注选择新建N可修改数字，第二种方法分解标注选中数字右击可修改数字。
4、检查后分解标注然后修剪保证图样美观便于示图。
十、标注文字：如图名、技术要求，填写标题栏
Word文字可复制粘贴到CAD中。
十一、保存或打印
1、新版本如AutoCAD2008绘制图存盘时应用“另存为”存成低版本如文件类型为AutoCAD2004，这样便于打开。
2、打印
选择[文件]——[打印]在“打印设备”选项卡选择打印机，在“打印设置”选项卡选择打印纸的大小，打印比例为图框标题栏放大的倍数的倒数，选择“居中打印”点选“窗口”在图中选择图框标题栏的两对角。完全预览后无误方可打印。
