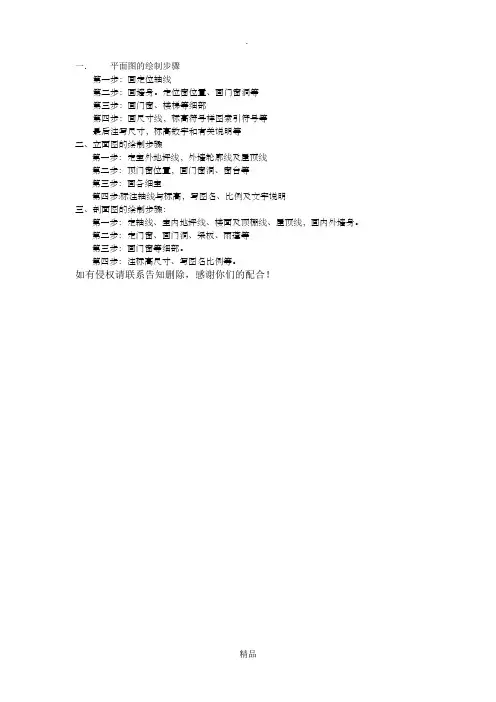

平面图绘图步骤（P125页为例）
一、启动CAD
二、打开：“建筑A3.dwt”
文件——另存为——一层平面图.dwg
三、“轴线”层设为当前图层
1.在命令行输入：LTS 回车
用“矩形（REC）”、“分解（X）”、“偏移（O）”绘制出所有墙的轴线
2.用“直线（L）”绘制出以①轴和轴的交点为起点，垂直向4500的线
用“圆（C）”中的“2P”绘制从4500线的下端点，垂直向下Ф800的圆,圆的线型是细实线
3.在命令行输入：ATT回车，设置块的“属性定义”
单击拾取圆心
4.在命令行输入：B回车，设置“块定义”
，单击选取，单击
拾取①轴和轴的交点
5.在命令行输入：I回车、回车
拾取②轴和轴的交点，在命令行输入2，回车、回车、回车
拾取③轴和轴的交点，在命令行输入3，回车、回车、回车
拾取④轴和轴的交点，在命令行输入4，回车、回车、回车
拾取⑤轴和轴的交点，在命令行输入5，回车、回车、回车
拾取⑥轴和轴的交点，在命令行输入6，回车、回车
拾取⑥轴和轴的交点，在命令行输入A，回车6.选中在命令行输入X回车
选中，在命令行输入CH回车，
关闭对话框，按ESC键
7.在命令行输入：B回车，设置“块定义”
单击，选取
单击拾取⑥轴和轴的交点
8.在命令行输入：I回车、回车
拾取轴和⑥轴的交点，在命令行输入B，回车、回车、回车
拾取轴和⑥轴的交点，在命令行输入C，回车、回车、回车
拾取轴和⑥轴的交点，在命令行输入1/C，回车、回车、回车
拾取轴和⑥轴的交点，在命令行输入D，回车
9.用“镜像（MI）”做出对称的轴号
四、把“墙线”层设为当前图层
1．格式——多线样式，新建多线样式“墙”
①名称：Q
②单击,选中，确定
③单击，，确定
2．在命令行输入：ML回车；J回车，Z回车；S回车，240回车；绘制出所有墙线
五、把“柱”层设为当前图层
用“矩形（REC）”、“图案填充（H）”绘制出一个柱
用“复制（CO）”中的“M”绘制出所有柱
六、把“窗内外沿线+门线”层设为当前层，冻结“轴线”层
1．用“直线（L）绘制1—4号门线，用“矩形（REC）”绘制5号门线2．用“多段线（PL）”绘制出2号窗的内外沿线
3．在“格式—多线样式”对话框中，选中STANDARD为当前使用的样式4．在命令行输入：ML回车；绘制出M3窗的内外墙线，结束命令
七、把“窗线+门的开启线”层设为当前图层
1.在状态栏，移动鼠标到“极轴”，单击右键，设置极轴增量角：45
2.用“圆弧（A）”中的“C”绘制出1、2、3、4号门的开启线
3.用“多段线（PL）”绘制出2号窗线和5号门的开启线
3.在命令行输入：ML回车；S回车，60回车；绘制出3号窗线，结束命
令
4.在命令行输入：ATT回车，设置块的“属性定义”
单击，拾取从1号窗上中点向上追踪250处
5.在命令行输入：B回车，设置“块定义”对话框
，单击，拾取
单击，拾取1号窗的左侧中点，
6.在命令行输入：I回车，设置“插入”对话框，绘制出其它所有的窗
八、把“楼梯”层设为当前图层
用学过的知识绘制出，台阶和楼梯
在命令行输入：ML回车，J回车B回车，S回车260回车，画出散水九、把“文本”层设为当前图层
把标题栏中的文本，复制在相应的位置后，双击进行修改内容
十、把“尺寸”层设为当前图层
用“线性标注”各“连续标注”标注出所有的尺寸
（提示:标高用“ATT、B、I”来做）
十一、文件——保存
十二、
湘源控规主要绘图步骤 1、绘制道路系统规划图步骤 1) 设置绘图参数。使用“绘图参数设置”命令，设置绘图比例及字体高度。 2) 绘道路中心线。使用“PLINE”、“LINE”或“ARC”等命令，通过输入坐标值，绘制好道路中心线。建议最好用“PLINE多段线”命令绘制。 3) 生成道路。使用“单线转路”命令，选择道路块板形式及宽度参数，按“确定”，然后，在图中选择第2）步所绘的道路中心线，生成道路，重复此步操作，把所有道路中心线全部转为道路。 4) 设置交叉口处理的弯道参数。使用“弯道参数设置”命令。 5) 道路交叉口处理。使用“交叉处理”或“单交叉口”命令。 6) 人工修改交叉口。自动交叉口处理后，可能存在某些交叉口处理不完善情况，用户可以通过人工方法，用“VV圆角”命令修改。 7) 喇叭口拓宽处理。如果道路交叉口需要进行喇叭口处理的,可进行该步操作，否则跳过。 8) 生成坐标。使用“道路标注”-〉“所有坐标”命令。 9) 生成道路宽度标注。使用“道路标注”-〉“所有宽度”命令。 10) 生成弯道半径标注。使用“道路标注”-〉“所有半径”命令。
11) 标道路交叉口标高。使用“道路标注”-〉“单个标高”命令，逐次把所有道路交叉口的标高标注完。 12) 生成道路坡度、长度及箭头。使用“道路标注”-〉“所有坡度”命令。 13）标注道路断面符号。使用“断面符号”命令。 14）生成道路横断面图。使用“横断面图”或“单横断面”命令。 15) 插入图框、图签、会签等。使用“插入图框”命令 16) 生成坐标网。使用“生成坐标图”命令 17) 生成图例。使用“生成图例”命令。 18) 存盘。例如存“道路图.DWG”。 2、绘制控制指标规划图步骤 1）打开用地图另存为指标图。例如打开“用地图.DWG”另存为“指标图.DWG”。 2）设置默认控制指标的各指标值。使用“指标设置SETDEF”命令。 3）生成控制指标。使用“输入指标”或“生成指标”命令，生成全部的控制指标块。 4）如果用“生成指标”命令生成全部的指标块，则还需计算总用地面积及绿地面积。使用“算总面积”和“绿地面积”命令。 5）对不符合要求的指标块进行修改。使用“指标修改”命令。
就是把室内给水平面图和室内排水平面图合画在同一图上，统称为“室内给水排水平面图”。该平面图表示室内卫生器具、阀门、管道及附件等相对于该建筑物内部的平面布置情况，它是室内给水排水工程最基本的图样。 1、室内给水排水平面图的主要内容 （1）建筑平面图； （2）卫生器具的平面位置：如大小便器（槽）等； （3）各立管、干管及支管的平面布置以及立管的编号； （4）阀门及管附件的平面布置，如截止阀、水龙头等； （5）给水引人管、排水排出管的平面位置及其编号； （6）必要的图例、标注等。 2、室内给水排水平面图的表示方法 （1）布图方向与比例。 （2）建筑平面图。在抄绘建筑平面图时，其不同之处在于： 1、不必画建筑细部，也不必标注门窗代号、编号； 2、原粗实线所画的墙身、柱等，此时只用细实线画出。 （3）卫生器具平面图。卫生器具均用细实线绘制，且只需绘制其主要轮廓。 （4）给水排水管道平面图。平面图中的管道用单粗线绘制。 建筑物的给水排水进口、出口应注明管道类别代号，其代号通常用管道类别的第一个汉语拼音字母，如“J”为给水，“P”为排水。当建筑物的给水排水进出口数量多于一个时，宜用阿拉伯数字编号。 建筑物内穿过一层及多于一层楼层的立管用黑圆点表示，直径约为3d，并在旁边标注立管代号，如“JL”、“PL”分别表示为给水、排水立管。当建筑物室内穿过一层及多于一层楼的立管数量多于一个时，宜用阿拉伯数字编号。 当给水管与排水管交叉时，应该连续画出给水管，断开排水管。 （5）标注。给水排水平面图中需标注尺寸和标高。 3、室内给水排水平面图的画图步骤 绘制室内给水排水平面图时，一般应先绘制底层给水排水平面图，再绘制其余各楼层给水排水平面图。画图步骤如下： （1）画建筑平面图。抄绘建筑平面图应先画定位轴线，再画墙身和门窗洞，最后画其它构配件。 （2）画卫生器具平面图。 （3）画给水排水管道平面图。一般先画主管，然后画给水引入管和排水排出管，最后按照水流方向画出各主管、支管及管道附件。 （4）画必要的图例。 （5）布置应标注的尺寸、标高、编号和必要的文字。 二、室内给水系统圈与排水系统图
单位工程施工平面图的绘制步骤和要求 (1)单位工程施工平面图设计的要点： 1)起重机械布置：井架、门架等固定式垂直运输设备的布置，要结合建筑物平面形状、高度、材料、构件的重量，考虑机械的负荷能力和服务范围，做到便于运输，便于组织分层分段流水施工，便于楼层和地面的运输，运距要短。塔式起重机要注意考虑起重高度、起重臂长度和起重半径满足要求，使材料和构件可达到建筑物的任何地点。路基要按规定进行设计和建造。另外要综合考虑、合理布置起重机械的开行路线。 2)运输道路的修筑：道路应按照材料和构件运输的需要，沿着仓库和堆场进行布置，使其畅通无阻。宽度要符合规定要求：单行道不小于3～3.5m，双车道不小于5.5～6m.消防车道不小于3.5m. 3)供水设施的布置：临时供水设施首先要经过计算，设计，然后进行设置。供水设施设计主要包括用水量的计算、水源的选择和临时给水系统、供水管径的确定等。 4)临时供电设施：临时供电设计，包括用电量计算、电源选择、电力系统选择和配置等。 (2)单位工程施工平面图设计的步骤： 1)确定起重机的位置； 2)确定搅拌站、仓库、材料和构件堆场、加工厂的位置； 3)确定运输道路的布置； 4)布置行政、文化、生活、福利用地等临时设施； 5)布置水电管线； 6)计算技术经济指标。 施工平面图应按照国家或行业规定的制图标准绘制，不得有随意性，应包括如下内容： （1）在施工现场范围内现存的永久性建筑；
（2）拟施工的永久性建筑； （3）现存永久性道路和施工临时道路； （4）现存垂直运输机械； （5）施工现存临时实施，包括现存的办公室、仓库、配电房、宿舍、料场、拌和站等； （6）现存的以及施工水电管网； （7）其他。如“施工平面图说明”，应包括：设计依据、设计说明、使用说明及图例、施工平面图管理规定。 施工总平面图是建设项目或群体工程的施工布置图，由于栋号多、工期长、施工场地紧张及分批交工的特点，使施工平面图设计难度大，应当坚持以下原则： ①在满足施工要求的前提下布置紧凑，少占地，不挤占交通道路。 ②最大限度地缩短场内运输距离，尽可能避免二次搬运。物料应分批进场，大件置于起重机下。 ③在满足施工需要的前提下，临时工程的工程量应该最小，以降低临时工程费。故应利用已有房屋和管线，永久工程前期完工的为后期工程使用。 ④临时设施布置应利与生产和生活，减少工人往返时间。 ⑤充分考虑劳动保护、环境保护、技术安全、防火要求等。 ⑥施工总平面图的设计依据：设计资料；调查收集到的地区资料；施工部署和主要工程施工方案；施工总进度计划；资源需要量表。工地业务量计算参考资料。 一、施工总平面图设计的内容 (一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。 (二)一切为全工地施工服务的临时设施的布置位置，包括: (1)施工用地范围，施工用的各种道路; (2)加工厂、制备站及有关机械的位置; (3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置; (4)行政管理房、宿舍、文化生活福利建筑等; (5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;
[cad如何带着比例绘制平面图]cad平面图绘制教程 我们在cad中画图一定要知道比例的重要性，所以很多平面图 都是带着比例去绘制的。很多刚学习的新手小伙伴可能还不知道，下面是带来关于cad带着比例绘制平面图的内容，希望可以让大家有所收获! 根据你要打印的图纸大小，比如A2或者A1等等，确定一下你 的图形所需要的比例，比如A2，图纸大小是420mm×594mm，而你一 个图形，要放在这么大的图纸上，需要的比例是多少呢? 需要你自己计算一下，比如你所说的1：那么每次在画图的时候，你就根据这个1：150的比例来计算长度比如你要画1米长的线条，那么根据1：150的比例，你在CAD里所需要画的长度就是1000/150，对吧? 这里有一个基本的问题，就是CAD里的一个单位，我们理解成1毫米这样的思路，其实和手工绘图没有差别，注意理解!!! 手工绘图时代，我们也是这样，只是，我们是用尺子去量的长度，对吧? 这样画的图，需要标注时，怎么办呢? 答案是，需要把标注的“线性比例”设置为1：150 于是，虽 然我们画的长度是1000/150，但是由于标注线性比例设置了那么标
注出来的长度数值就应该是1000(也就是我们需要在图纸上显示出来的数值) 比如我们要画1米长的线条，我们在CAD里就输入1000 这里也是把CAD里一个单位等同于1毫米这样的画图方式，标注的时候就不需要设置线性比例了 那么对1：150又如何处理呢? 由于1：150这个比例，总是针对某一大小的图纸来说的比如A2，而A2是有一个图框的，所以你可以把这个A2的图框(420mm×594mm)放大150倍用这个放大的框去套你的图形 由于1：150是你开始就根据图纸大小计算好的比例因此放大的图框应该能够装得下你的图形要是装不下，那就是你的1：150计算有问题了，那么你可以再放大图框，比如把图框放大为200倍，注意这个方法，图形是根据1：1绘制的，而是把图框进行放大 那么我要打印出来怎么办呢?由于420×594已经放大了150倍，所以在打印的时候就需要把打印比例设置成1:150进行打印，这样虽然图框和图形在CAD里是放大了的，但是打印时，又缩小成了正常的A2大小。
AutoCAD室内平面图绘制步骤 打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：
步骤1、首先单击工具栏前面的 按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。 步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。 单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O）， 把所有中心线都定位好。 步骤3：下面进行窗洞和门洞的开口： 开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。（可打开“室内平面图制作过程.dwg”文件，看过程）。
步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。 步骤5：开门洞：此平面图的墙体宽为180。既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）； 步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。 首先切换至墙体图层。白色 单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180， 要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新
尺规作图的基本步骤和作图语言 一、作线段等于已知线段 已知：线段a 求作：线段AB ，使AB ＝a 作法：1、作射线AC 2、在射线AC 上截取AB ＝a ，则线段AB 就是所要求作的线段 二、作角等于已知角 已知：∠AOB 求作：∠A ′O ′B ′,使∠A ′O ′B ′=∠AOB. 作法: (1)作射线O ′A ′. (2)以点O 为圆心,以任意长为半径画弧,交OA 于点C,交OB 于点D. (3)以点O ′为圆心,以OC 长为半径画弧,交O ′A ′于点C ′. (4)以点C ′为圆心,以CD 长为半径画弧,交前面的弧于点D ′. (5)过点D ′作射线O ′B ′.∠A ′O ′B 三、作角的平分线 已知：∠AOB, 求作：∠AOB 内部射线OC,使：∠AOC=∠BOC, 作法：(1)在OA 和OB 上，分别截取OD 、OE ，使OD=OE ． (2)分别以D 、E 为圆心，大于的 DE 2 1 长为半径作弧，在∠AOB 内，两弧交于点C ． (3)作射线OC ．OC 就是所求作的射线． 四、作线段的垂直平分线（中垂线）或中点 已知：线段AB 求作：线段AB 的垂直平分线 作法： (1)分别以A 、B 为圆心，以大于AB 的一半为半 径在AB 两侧画弧，分别相交于E 、F 两点 (2)经过E 、F ，作直线EF （作直线EF 交AB 于 点O ）直线EF 就是所求作的垂直平分线 （点O 就是所求作的中点） A O
五、过直线外一点作直线的垂线. （1）已知点在直线外 已知：直线a 、及直线a 外一点A.(画出直线a 、点A) 求作：直线a 的垂线直线b ，使得直线b 经过点A. 作法： (1)以点A 为圆心，以适当长为半径画弧，交直线a 于点 C 、D. (2)以点C 为圆心，以AD 长为半径在直线另一侧画弧.(3)以点D 为圆心，以AD 长为半径在直线另一侧画弧，交前一条弧于点B. (4)经过点A 、B 作直线AB. 直线AB 就是所画的垂线b.(如图) （2）已知点在直线上 已知：直线a 、及直线a 上一点A. 求作：直线a 的垂线直线b ，使得直线b 经过点作法： (1) 以A 为圆心，任一线段的长为半径画弧， 交a 于C 、B 两点 (2) 点C 为圆心，以大于CB (3) 以点B 为圆心，以同样的长为半径画弧， 两弧的交点分别记为M (4) 经过A 、M ，作直线AM 直线AM 常用的作图语言： （1）过点×、×作线段或射线、直线； （2）连结两点××； （3）在线段××或射线××上截取××＝××； （4）以点×为圆心，以××的长为半径作圆（或画弧），交××于点×； （5）分别以点×，点×为圆心，以××，××的长为半径作弧，两弧相交于点×； （6）延长××到点×，使××＝××。 二：作图题说明 在作图中，有属于基本作图的地方，写作法时，不必重复作图的详细过程，只用一句话概括叙述就可以了。 （1）作线段××＝××； （2）作∠×××＝∠×××； （3）作××（射线）平分∠×××； （4）过点×作××⊥××，垂足为点×； （5）作线段××的垂直平分线××
平面图绘图步骤（P125页为例） 一、启动CAD 二、打开：“建筑A3.dwt” 文件——另存为——一层平面图.dwg 三、“轴线”层设为当前图层 1.在命令行输入：LTS 回车 用“矩形（REC）”、“分解（X）”、“偏移（O）”绘制出所有墙的轴线 2.用“直线（L）”绘制出以①轴和轴的交点为起点，垂直向4500的线 用“圆（C）”中的“2P”绘制从4500线的下端点，垂直向下Ф800的圆,圆的线型是细实线 3.在命令行输入：ATT回车，设置块的“属性定义” 单击拾取圆心 4.在命令行输入：B回车，设置“块定义” ，单击选取，单击 拾取①轴和轴的交点 5.在命令行输入：I回车、回车 拾取②轴和轴的交点，在命令行输入2，回车、回车、回车
拾取③轴和轴的交点，在命令行输入3，回车、回车、回车 拾取④轴和轴的交点，在命令行输入4，回车、回车、回车 拾取⑤轴和轴的交点，在命令行输入5，回车、回车、回车 拾取⑥轴和轴的交点，在命令行输入6，回车、回车 拾取⑥轴和轴的交点，在命令行输入A，回车6.选中在命令行输入X回车 选中，在命令行输入CH回车， 关闭对话框，按ESC键 7.在命令行输入：B回车，设置“块定义” 单击，选取 单击拾取⑥轴和轴的交点 8.在命令行输入：I回车、回车 拾取轴和⑥轴的交点，在命令行输入B，回车、回车、回车 拾取轴和⑥轴的交点，在命令行输入C，回车、回车、回车 拾取轴和⑥轴的交点，在命令行输入1/C，回车、回车、回车 拾取轴和⑥轴的交点，在命令行输入D，回车 9.用“镜像（MI）”做出对称的轴号 四、把“墙线”层设为当前图层 1．格式——多线样式，新建多线样式“墙”
2.2.1 室内平面图图例与平立图绘制 平立面制图图例 剖切符号 剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实 线绘制。剖视的剖切符号应符合下列规定：剖切位置线的长度宜 为6mm~10mm；剖视方向线应垂直于剖切位置线，长度应短于剖 切位置线，宜为4mm~6mm，绘制时，剖视剖切符号不应该与其 他图线接触。（图1） （图1） 指北针 指北针其圆的直径宜为24mm，用细实线绘制；指北针尾部的宽 度宜为3mm，指北针头部应注“北”或“N”字。需用较大直径 绘制指北针时，指针尾部的宽度宜为直径的1/8。(图2) (图2） 内视符号 室内立面图的内视符号应注明在平面图上的视点位置、方向及立 面编号。符号中的圆圈应用细实线绘制，可根据图面比例圆圈直 径选择8mm~12mm。立面图编号宜用拉丁字母或阿拉伯数字。（图3）
（图3）室内制图图例
平立面的解析 室内平面表现 1.平面图的绘制线条要沉稳肯定，把握物体之间的比例关系。 2.注意尺度。各个空间的大小划分应尽量合理，装饰物的体量要合理，家具的大小要根据空间的大小来选定。 3.单体家具大的框架确定后，可根据自身家居设计的风格进行装饰，添加各个风格元素。在进行平面图的绘制时，应考虑满足人的使用要求及对人的行为进行限制。 线条、尺寸、比例、大小这几点很重要，家具的比例尺寸的大小一定要掌握适宜，绘制时把握以下两点： 1.整体尺度—室内空间各要素之间的比例尺寸关系; 2.人体尺度—人体尺寸与空间的比例关系. 在进行平面图的绘制时，应考虑满足人的使用要求及对人的行为进行限制。 线条、尺寸、比例、大小这几点很重要，家具的比例尺寸的大小一定要掌握适宜，绘制时把握以下两点： 1.整体尺度—室内空间各要素之间的比例尺寸关系; 2.人体尺度—人体尺寸与空间的比例关系.
翰文平面图绘制系统教 程 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
第一章、软件概述 本公司开发的《施工平面图绘制系统》软件，简化和集成了一些常见的绘图操作。不仅在界面上十分友好，在操作过程中，我们只需移动和点击鼠标就能够完成平面图绘制工作。不必去记忆枯燥的命令、也不必去考虑特殊线形和实体的绘图过程，您只需移动鼠标，就能够绘制一张完整而又漂亮的施工平面图。 施工平面布置图软件在绘制图形过程中集成很多常规操作、常用的线形。软件专门制作了绘图按钮，只需要点击按钮，即可在图纸上完成这些特殊的线形绘制任务。常用的图形，比如：塔吊、施工设施等，软件提供了一些特有的解决办法。绘制塔吊时，软件专门为绘制塔吊制作了一个操作按钮，只需点击按钮，即可绘制一个塔吊，绘制好塔吊后，还可以移动其吊臂观看作业范围；绘制现场小品、施工设施、图例等可以通过绘制图块来轻松解决这些常用的图形绘制任务，在系统图库中，本公司已经为您准备了很多专用的标准图库，使得绘图变得相当轻松；绘制场地功能区，可以使用软件提供的填充功能，通过填充可以在不同功能区填充颜色和图元，这样可以很快绘制完功能区的分布图。 此外，软件还提供了强大的编辑功能，在绘图过程中，您可以一次性更改多个文本的格式，也可以一次性更改多个图形的填充类型等等。 第二章、运行界面简介 一、软件界面 本软件采用了标准的Windows界面，运行软件后，将出现软件主界面，如图所示：
二、常用菜单与工具 1、主菜单与工具栏 1、”文件” 2、编辑 3、绘图 4、修改 5、显示 6、窗口 7、帮助 2、绘图工具栏 该工具栏作为绘图工具，分为常用绘图工具(工具栏左)、专业绘图工具（工具栏右）。后面会详细叙述各绘图工具使用方法。 3、常用图库工具栏 该图库位于软件右方，放置了各种常用图形，方便使用者调用，无需重复绘制，还可自己添加图形到该图库中。 4、图形操作工具栏 该工具栏为界面底部，实现对图形的移动、旋转、加点、删点、圆角、断开等功能，后面将详述。
教你景观设计总平面图的绘制过程 总平面图是投标中的第一张表现图，作用与性质不用我说了吧，它的重要性大家都知道！应该认真点画。 一. 在ps中打开文件！ 从cad中导入的是位图文件，但是一般情况下这只是一幅彩色稿。 无论是bmp还是tif文件，我一般习惯用转换格式的方式改变为黑白格式，这样转换可以保持精度，其他的转换方式多多少少都会有点损失。：） 1.先转换为gray模式。 2.在gray模式中调整对比度，调到最大。 3.再转换回RGB模式。 好了，一幅黑白稿出现了！
我习惯分离图线层，因为这样好处有如下： 1.所有的物体可以在图线下面来做，一些没有必要做的物体可以少做或不做。节省了很多时间。 2.物体之间的互相遮档可以产生一些独特的效果！ 3.图线可以遮挡一些物体因选取不准而产生的错位和模糊，使边缘看起来很整齐，使图看起来很美。 具体步骤是以colour range 选取方式选中白色，删除。现在图线是单独的一层了。把这层命名为图线层。.
察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度 从现在开始，我每个新增加的图层都会命名。原因： 1.个人习惯。 2. 可以有效防止产生大量无用的废层和无物体层（即空层）。 3. 方便别人，将来别人修改你的图能够很轻松地找到每个物体。
树。 需要说明的是，通常我都习惯最后种树，因为树木通常是位图导入，大量的复制会占用机器的内存。这幅图例外，先种树，是因为这张图既要表现建筑又要表现绿化和景观。先种树可以定下整个图的整体颜色倾向，基调。 先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉啦。
教你轻松看懂结构平面图 新手总结：结构平面图有两种划分方法：按“梁柱表法”绘图时，各层结构平面可分为模板图和板配筋图（当结构平面不太复杂时可合并为一图）；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图（模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等）。 各层的“模板图”及“板配筋图”可按本节所述方法绘制。 ⒈尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。标注要求同前所述。 ⒉平面图中梁、柱、剪力墙等构件的画法：原则是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。剖到的承重结构断面应涂黑色。 凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在结构图中表示。构件大样图应加索引。 对平面中凹下去的部分（如凹厕、孔洞等），要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂。如有凹板，应标出其相对标高及板号。 楼梯间在楼层处的平台梁板应归入楼层结构平面之内。对梯段板及层间平台，应用交叉细实线表示，并写上“梯间”字样。
⒊绘图顺序：一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行。 板底、面钢筋均用粗实线表示，宜画在板的1/3处。文字用绘图针笔书写，字体大小要均匀（可用数字模板），当受到位置限制时，可跨越梁线书写，以能看清为准。所有直线段都不应徒手绘制。 双向板及单向板应采用表示传力方向的符号加板号表示。 在板号下中应标出板厚。当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。 在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。 过梁（GL）应编注于过梁之上的楼层平面中。 梁上起柱（LZ），要标出小柱的定位尺寸，说明其做法。 ⒋底筋的画法 结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。
C A D建筑平面图绘图步骤 一、设置绘图单位 选择[格式]——[单位]：精度由0.000改为0；单位：毫米。 二、设置绘图界限（既选择打印纸大小） 选择[格式]——[绘图界限]： 如设A3：左下角为：0，0右上角为：420，297。（横向，纵向为：297，420） 设A4：左下角为：0，0右上角为：297，210。（横向，纵向为：210，297） 三、设置绘图参数 设置：对象捕捉、对象追踪、正交等开关。此步骤灵活运用。 四、设置图层 选择[格式]——[图层]： 注意:1、图框标题栏中的粗线和细线用W控制粗细,因此在粗实线图层绘图时W为0 2、当用点画线或虚线等绘图时看不清楚，应修改线型比例，[格式]——[线型]修改全局比 例，该比例对整幅图线型比例负责，如果对个别线型不满意，选中该线型点击右键 选特性修改线型比例。 五、绘制图框标题栏
在图框标题栏图层1：1绘制图框标题栏。 （以上步骤可作为制作绘图模板用。） 六、确定图框标题栏放大的倍数 为满足1：1绘图，应根据合理布图确定图纸放大的倍数。此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小。 七、绘图 （1）、选择轴线层-------绘制轴线。 （2）、定义多线样式。 （3）、分别选择墙线层和门窗层---------绘制墙线和窗线。 （4）、选择家具层（图块层）--------用插入块方式布置家具。 八、文字注释 工程图一般可用两种字体：长仿宋或工程字 选择[格式]——[文字样式]点击“新建” 长仿宋： 样式名：“长仿宋”，设置字体名称为；T仿宋GB-2312，文字高度为图框标题栏中 最近两条线距离的2/3取整数，注意图框标题栏已经放大。宽度比例为0.7。 工程字： 样式名：工程字；字体：gbenor.shx&gbcbig.shx；勾选使用大字体，其他默认； 注意：单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键修改字体。 九、尺寸标注 1、设置标注样式 1）长度标注：选择[格式]——[标注样式]点击“新建”名称为：长度标注。
室内装修施工图绘制规范
前言 在室内设计工作的过程中，施工图的绘制是表达设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准。专业化、标准化的施工图操作流程规范不但可以帮助设计者深化设计内容，完善构思想法，同时面对大型公共设计项目及大量的设计定单行之有效的施工图规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。 本书是以制图标准为基础，结合具体工程实例书写而成。书中内容更贴近于实际工程，对于图样画法的基础与理论读者可参见相关专业书籍。书中除涉及施工图构成的一些基本元素外，还对施工图的前期规划，绘制过程中的深化设计，以及施工图纸如何与施工现场衔接，和后期竣工图文件归档均作了一定的描述。此外书中还针对计算机绘图方式与制图标准的结合作了具体的描述，特别是模型空间与布局空间相互转换的绘图方法不但方便平面图的修改，提高工作效率，还可以在保证图纸的一致性以及图层管理，比例输出等方面起到重要作用。书中所附光盘内图纸均含标准图层。符号在布局空间内按1：1比例绘制，所制成的标准图按图幅规格在布局空间内可直接调用。图例也分别在模型空间与布局空间内按比例绘制，均可直接调用。写此书的目的一方面的对于以往学习工作过程中积累的关于室内设计施工图方面的知识经验作一次较详尽的梳理，另一方面希望起到抛砖引玉的作用，把自己一些浅薄的认知以书面的形式与同道做一个交流，希望大家批评指正，以期引起专家同道对室内设计专业制图更深层次的关注。 目录
1一5绘图的方法和步骤 为了保证绘图质量，提高绘图速度，除了必须熟悉和遵守制图标准、正确使用绘图工具、掌握几何作图的方法外，还要有比较合理的绘图工作顺序。现就绘制仪器图和徒手图的方法和步骤简述如下： （一）画图前的准备工作 画图前要准备好绘图工具和仪器，按各种线型的要求削好铅笔和圆规中的铅芯，并备好图纸。 （二）画底稿 （l）选比例，定图幅 根据所画图形的大小，选取合适的画图比例和图纸幅面。 (2）固定图纸 将选好的图纸用胶带纸固定在图板上。固定时，应使图纸的水平边与丁字尺的工作边平行，图纸的下边与图板底边的距离要大于一个丁字尺的宽度（参看图1一28）。 (3)画图框及标题栏 按国家标准所规定的幅面、周边尺寸和标题栏位置，先用细实线画出纸边界线、图框及标题栏。标题栏可采用图1一7所示的格式 (4)布置图形的位置 图形在图纸上布置的位置要力求匀称，不宜偏置或过于集中在某一角。根据每个图形的长、宽尺寸，画出各图形的基准线，并考虑到有足够的图面注写尺寸和文字说明等。 (5）画底稿图 先由定位尺寸画出图形的所有基准线，再按定形尺寸画出主要轮廓线，然后再画细节部分。画底稿图时，宜用较硬的铅笔（2H或H）。底稿线应画得轻、细、准，以便于擦拭和修改。 （三）铅笔加深图线 加深图线前要仔细校对底稿，修正错误，擦去多余的图线或污迹，保证线型符合国家标准 的规定。 加深不同类型的图线，应选用不同型号的铅笔。加深图线一般可接咕列难序进行：不同线型，先粗、实，后细、虚； 有圆有直，先圆后直； 多条水平线，先上后下； 多条垂直线，先左后右； 多个同心圆，先小后大；
最后加深斜线、图框和标题栏。 （四）标注尺寸 图形加深后，应将尺寸界线、尺寸线和箭头都一次性地画出，最后注写尺寸数字及符号等。注意标注尺寸要正确、清晰，符合国家标准的要求。 （五）填写标题栏及其他必要的文字说明 （六）检查整理 待绘图工作全部完成后，经仔细检查，确无错漏，最后在标题栏“制图”一格内签上姓名和绘图日期。 二、徒手绘图的方法 徒手图也称草图，它是以目测来估计物体的形状和大小，不借助绘图工具，徒手绘制的图样。工程技术人员时常需用徒手图迅速准确地表达自己的设计意图，或将所需的技术资料用徒手图迅速地记录下来，故徒手图在产品设计和现场测绘中占有很重要的地位。当采用绘图软件绘制图形时，常事先徒手画出图形，再直接输人计算机。所以，掌握好徒手图的画图技能，显得尤为必要。 开始练习画徒手图时，可先在方格纸上进行，这样较容易控制图形的大小比例，尽量让图形中的直线与分格线重合，以保证所画图线的平直。 徒手绘图的手法如图1-45所示。执笔时力求自然，笔杆与纸面成45° ~ 60°角。一般选用HB或B的铅笔，铅芯磨成圆锥形。 （一）直线的画法 徒手画直线时，握笔的手要放松，用手腕抵着纸面，沿着画线的方向移动；眼睛不要死盯着笔尖，而要瞄准线段的终点。 画水平线时，图纸可放斜一点，不要将图纸固定死，以便随时可将图纸调整到画线最为顺手的位置，如图1-45a所示。画垂直线时，自上而下运笔，如图1-45b所示。画斜线时的运笔方向如图1 – 45c所示。每条图线最好一笔画成；对于较长的直线也可用数段连续的短直线相接而成。 （二）圆的画法：
项目四绘制建筑底层平面图 项目要求绘制如图4-1所示的建筑底层平面图。 图4－1 时间要求教学学时6学时 质量要求按图示尺寸精确绘图 CAD绘制建筑平面图的步骤一般是：绘制轴网、绘制墙体和柱、绘制门窗和阳台、绘制楼梯和踏步、布置家具和设备、标注尺寸和文字、标注构造做法、标注详图索引符号、标注图名。 由于建筑制图的国家标准和各设计单位统一的标题栏等制图习惯，同一套建筑图中不同的图纸，其图框、标题栏、绘图单位、精度、文字样式、尺寸标注样式等基本上是固定不变的。为了避免在每一张图中重复这些操作，从而节省绘图时间，可以在开始绘制图纸之前，建立样板图。为下一步绘制建筑图做准备，我们首先要学习样板图的参数、样板图的建立和使用方法，接着在样板图中开始绘制建筑平面图的各个绘图步骤。 任务一：建立A3幅面的图形样板文件 任务二：绘制轴网 一、任务内容 绘制建筑平面图的第一个步骤是绘制出该建筑平面图中墙体的轴线。本任务就是绘制图4－1所示建筑平面图的墙体轴网如图4－2所示。
图4－2 二、任务分析 绘制建筑轴线时，首先在“建筑－轴线”图层上，使用直线line命令绘制水平及竖直的作图基准线，然后使用偏移offset、打断break等命令绘制轴线。 三、任务链接 （一）直线line命令 1.功能:绘制直线段、折线段或闭合多边形，其中每一线段均是一个单独的对象。 2.命令执行方式: 下拉菜单:绘图——直线 工具栏: 命令行:LINE 简捷命令:L 3.操作过程说明: 执行命令后,AutoCAD提示: 指定第一点: （输入起点） 指定下一点或[放弃（U）]: 25000（输入直线的长度） 指定第一点: （输入起点） 指定下一点或[放弃（U）]: 9300（输入直线的长度） 指定下一点或[放弃（U）]：（输入直线端点，输入选项“U”放弃或用回车键结束命令） 指定下一点或[闭合（C）/放弃（U）]：（输入直线端点，输入选项“C”使直线图形闭合,输入选项“U”放弃或用回车键结束命令） 绘制结果如图4－3所示。
CAD建筑平面图建筑平面图建筑平面图建筑平面图绘图步骤绘图步骤绘图步骤绘图步骤 一设置绘图单位设置绘图单位设置绘图单位设置绘图单位选择[格式]——[单位] ：精度由0.000改为0；单位：毫米。 二设置绘图界限设置绘图界限设置绘图界限设置绘图界限（（（（既选择打印纸大小既选择打印纸大小既选择打印纸大小既选择打印纸大小））））选择[格式]——[绘图界限] ：如设A3：左下角为：0，0 右上角为：420，297。（横向，纵向为：297，420）设A4：左下角为：0，0 右上角为：297，210。（横向，纵向为：210，297） 三设置绘图参数设置绘图参数设置绘图参数设置绘图参数设置：对象捕捉、对象追踪、正交等开关。此步骤灵活运用。 四设置图层设置图层设置图层设置图层选择[格式]——[图层] ：注意: 1、图框标题栏中的粗线和细线用W控制粗细,因此在粗实线图层绘图时W为0 2、当用点画线或虚线等绘图时看不清楚，应修改线型比例，[格式]——[线型]修改全局比例，该比例对整幅图线型比例负责，如果对个别线型不满意，选中该线型点击右键选特性修改线型比例。 五绘制图框标题栏绘制图框标题栏绘制图框标题栏绘制图框标题栏
标注线性比例和标注全局比例的区别 一般在绘制图形时，会根据情况不同而采用不同的比例，这就涉及到标注尺寸值的调整问题。 举例说明： 如果图形都按1：1在CAD中绘制，在标注样式中标注比例设置为1，此时进行尺寸标注，系统给出的缺省尺寸值就是实物的实际值。 但在比例为N:1的情况下，图形进行了放缩，如果按照标注时系统给出的缺省尺寸值，会按放缩后的值给出。 如果想无论图形如何放缩，系统给出的缺省尺寸值都是按实物实际值标注，就要调整标注线性比例。 具体举例说明 比如某图形中的一个尺寸，实物值是10，按照2：1比例绘制，在CAD里面长度为20，比例因子是1的情况下进行标注，系统自动给出缺省值就是20，所以要将比例因子调整为1/2。 由此延伸开来，按照N:1绘制图形时，相应的标注比例就要调整为1/N。 而这个比例的调整，就是要设置或修改标注线性比例。
QQ：251366955 阿里旺旺：梦幻多媒体 AutoCAD室内平面图绘制步骤 打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：
步骤1、首先单击工具栏前面的 按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。 步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。 单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。
步骤3：下面进行窗洞和门洞的开口： 开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。（可打开“室内平面图制作过程.dwg”文件，看过程）。 步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。 步骤5：开门洞：此平面图的墙体宽为180。既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）； 步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。
首先切换至墙体图层。白色 单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180， 要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。 步骤7：墙体的修改： 单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。另一方法是：在多线上双击即弹出“多线编辑工具”对话框。出现（如右图）所示现象，先把两边的多线进行分解（X），然后修剪掉。 步骤8：把门放入墙体中：切换至门图层（绿色）： 门的制作（如下左图）：单击矩形（rec）（50，810）----单击圆弧（A），点取矩形上下点-----再用直线封口----复制（810一般门）分别放在其应在的位置，然后用[缩放工具（SC）---C （中心点）----R（参照值）---810---890(或650)]进行大门和卫生间门的设置，进行旋转（RO）、移动（M），最终全部门安装好（如下右图）。
绘图的方法与步骤 第一节用绘图工具和仪器绘制图样 工程图样通常都是用绘图工具和仪器绘制的，绘图的步骤是:先画底稿;然后，进行校对，根据需要进行铅笔加深或上墨;最后，再经复核，由制图者签字。 一、用制图工具和仪器铅笔加深的图样 1、画底稿 绘图时，采光应来自左前方。通常用削尖的2H铅笔轻绘底稿，底稿一定要正确无误码，才能加深或上墨。画底稿的顺序是:先按图形的大小和复杂程度，确定绘图比例，选定图幅，画出图框和标题栏;根据选定的比例估计图形及注写尺寸所占面积，布置图面。然后，开始画图。画图时，先画图形的对称轴线，中心线或主要轮廓线，再逐步画出细部。图形完成后，画尺寸界线利尺寸线。最后，对所绘制的底稿进行仔细校对，改正错误和缺点，并擦去不需要的图线。 2、铅笔加深 铅笔加深时应做到线型粗细分明，符号国家标准的规定，宽度为O.5b的圈线(如粗实线、中虚线等)常用HB铅笔加深;宽度为0·35b的图线(如细实线、细点划线、折附线及波浪线等)常用削尖的H或2H铅笔适当用力加深;在加深圆弧时，圆规的铅芯应该比画直线时的铅笔芯软一号。用铅笔加深时，一般先加深细点划线(中心线、对称线)。为了使同类线型粗细一致，可以按线宽分批加深;先画粗实线，再画中虚线，然后画细实线，最后画双点划线、折断纠和波浪线。加深同类型圈线的顺序，一般是先画曲线，后画直线;画同类型的直线时，通常是先从上向下加深所有的水平线，再从左向右加深所有的竖直线，然后加深所有倾斜线。当图形加深完毕后，再加深尺寸线及尺寸界线等，然后，画尺寸起止符号 (45。的中实线斜短划或尺寸箭头)，填写尺寸数字和书写图名、比例等说明文字和标题栏。在写字前，必须先按选定的字高用铅笔轻画格线(汉字画出长仿宋字的字格，数字与字母可只画出字存的两条边线)。 3、复核和签字 加深完成后，必须认真复核，如发现错误，则应立即改正;最后，由制图者签字。 二、用制图工具和仪器绘制上墨图样 用制图工具和仪器绘制上墨图样的程序，与绘制铅笔加深的图样相同。用描图纸上墨的图纸，可在描图纸下用已准备好的衬格书写各类文字;尤其应注意的是:同类线型一定要一次上墨完成，以免由于经常改变墨线笔的宽度而使同类图线的线宽不同。当描图中发现描错或产生墨污时，应进行修改。修图时，宜在图纸下垫一块三角板，然后用锋利的薄型刀片轻轻刮掉需要修改的图线墨污;如在括净处仍需描图画线或写字，则仍在下垫三角板的情况厂用硬橡皮再擦试一次，以便在压实修刮过的描图纸后，再重新上墨。 第二节制图的准备 一、明确目的突出重点 根据各施工工种的需要，安排每张图纸的具体内容。如在建筑平面图中应把砖墙的厚度门窗的位置、尺寸和编号，大样图的索引号等表达清楚。每张图突出
CAD建筑平面图绘图步骤： 一、设置绘图单位 选择[格式]——[单位] ：精度由0.000改为0；单位：毫米。 二、设置绘图界限（既选择打印纸大小） 选择[格式]——[绘图界限] ： 如设A3：左下角为：0，0 右上角为：420，297。（横向，纵向为：297，420） 设A4：左下角为：0，0 右上角为：297，210。（横向，纵向为：210，297） 三、设置绘图参数 设置：对象捕捉、对象追踪、正交等开关。此步骤灵活运用。 四、设置图层 选择[格式]——[图层] ： 五、绘制图框标题栏 在图框标题栏图层1：1绘制图框标题栏。 六、确定图框标题栏放大的倍数 为满足1：1绘图，应根据合理布图确定图纸放大的倍数。此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小。 七、绘图 （1）、选择轴线层-------绘制轴线。 （2）、定义多线样式。 （3）、分别选择墙线层和门窗层---------绘制墙线和窗线。 （4）、选择家具层（图块层）--------用插入块方式布置家具。
八、文字注释 工程图一般可用两种字体：长仿宋或工程字 选择[格式]——[文字样式]点击“新建” 长仿宋： 样式名：“长仿宋”，设置字体名称为；T仿宋GB-2312，文字高度为图框标题栏中最近两条线距离的2/3取整数，注意图框标题栏已经放大。宽度比例为0.7。 工程字： 样式名：工程字；字体：gbenor.shx & gbcbig.shx；勾选使用大字体，其他默认； 注意：单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中 字体右键修改字体。 九、尺寸标注 1、设置标注样式 1）长度标注：选择[格式]——[标注样式]点击“新建”名称为：长度标注。 主要修改：箭头选项选建筑标记，文字选项选ISO标准，调整选项全局比例为图框标题栏放大的倍数，主单位选项精度为0，测量单位比例只有在一张图纸上 画不同比例的图时分别设定。 2）角度标注 选择[格式]——[标注样式]点击“新建”名称为：角度标注 主要修改：箭头选项选实心闭合，文字选项选ISO标准，调整选项全局比例为 图框标题栏放大的倍数， 2、标注数字 3、标注编辑：点击编辑标注选择新建N可修改数字，第二种方法分解标注选中数字右击可修改数字。
