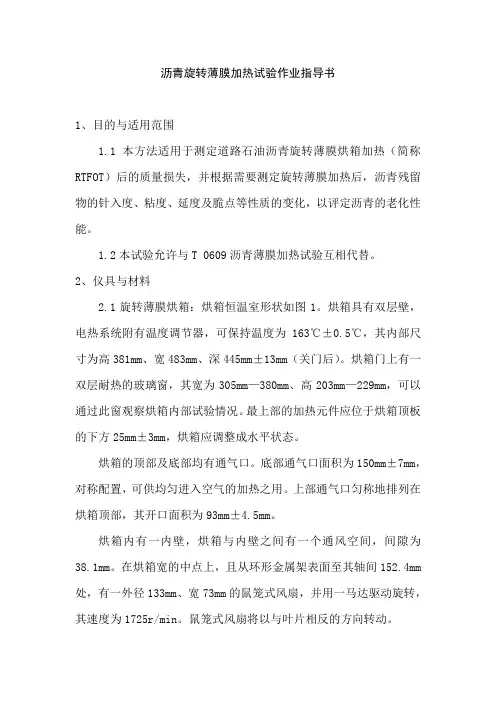

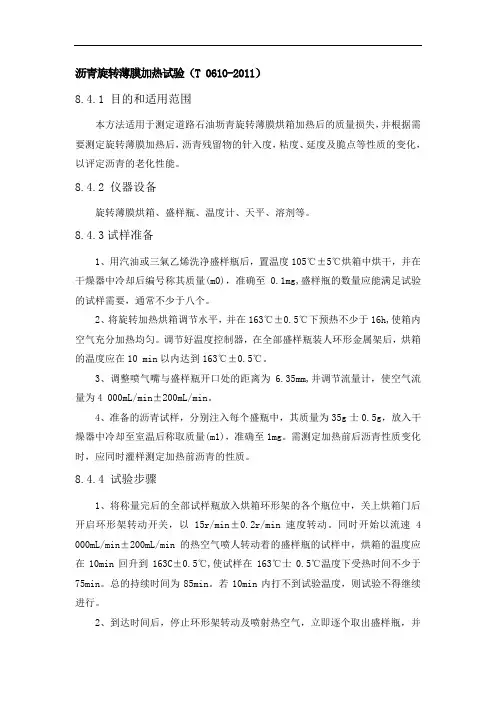

沥青旋转薄膜加热试验作业指导书
1、目的与适用范围
1.1本方法适用于测定道路石油沥青旋转薄膜烘箱加热（简称RTFOT）后的质量损失，并根据需要测定旋转薄膜加热后，沥青残留物的针入度、粘度、延度及脆点等性质的变化，以评定沥青的老化性能。
1.2本试验允许与T 0609沥青薄膜加热试验互相代替。
2、仪具与材料
2.1旋转薄膜烘箱：烘箱恒温室形状如图1。烘箱具有双层壁，电热系统附有温度调节器，可保持温度为163℃±0.5℃，其内部尺寸为高381mm、宽483mm、深445mm±13mm（关门后）。烘箱门上有一双层耐热的玻璃窗，其宽为305mm—380mm、高203mm—229mm，可以通过此窗观察烘箱内部试验情况。最上部的加热元件应位于烘箱顶板的下方25mm±3mm，烘箱应调整成水平状态。
烘箱的顶部及底部均有通气口。底部通气口面积为150mm±7mm，对称配置，可供均匀进入空气的加热之用。上部通气口匀称地排列在烘箱顶部，其开口面积为93mm±4.5mm。
烘箱内有一内壁，烘箱与内壁之间有一个通风空间，间隙为38.1mm。在烘箱宽的中点上，且从环形金属架表面至其轴间152.4mm 处，有一外径133mm、宽73mm的鼠笼式风扇，并用一马达驱动旋转，其速度为1725r/min。鼠笼式风扇将以与叶片相反的方向转动。
烘箱温度的传感器装置在距左侧25.4mm及空气封闭箱内上顶板下约38.1mm处，以使测温元件处于距烘箱内后壁约203.2mm位置。将测试用的温度计悬挂或附着顶板的一个距烘箱右侧中点50.8mm装配架上，温度计悬挂时，其水银球与环形金属架的轴线相距25.4mm 以内。温度控制器将能使全部装好沥青试样后，在10min之内达到试验温度。
烘箱内有一个直径为304.8mm的垂直环形架，架上装备有适当的能锁着及开启8个水平放置的玻璃盛样瓶的固定装置。垂直环形架通过直径19mm的轴，以15r/min±0.2r/min速度转动。
烘箱内装备有一个空气喷嘴，向转动玻璃盛样瓶在最低位置上喷进热空气。喷嘴孔径为1.016mm，连接着一根长为7.6m、外径为8mm的铜管。铜管是水平盘绕在烘箱的底部，并通着一个能调节流量、新鲜的和无尘的空气源。为保证空气充分干燥，可用活性硅胶作为指示剂。在烘箱表面上装备有温度指示器，空气流量计的流量应为4000ml/min ±200ml/min。
2.2盛样瓶：耐热玻璃制，不少于8个，形状如图。高为139.7mm ±15mm。外径为64mm±1.2mm，
壁厚2.4mm±0.3mm，口部直径为31.75mm±1.5mm。
2.3温度计：0℃—200℃，分度为0.5℃。
2.4天平：感冒不大于0.1g及感冒不大于1mg各一个。
2.5溶剂：汽油、三氯乙烯等。
3、方法与步骤
3.1准备工作
3.1.1用汽油或三氯乙烯洗净盛样瓶后，置温度105℃±5℃烘箱中烘干，并在干燥器中冷却后称其质量，准确至0.1g，供测定加热损失的两个盛样瓶应准确至1mg。
3.1.2将旋转加热烘箱调节水平，并预热不少于16h，使箱内空气充分加热均匀。调节好温度控制器，在全部盛样瓶装入环形金属架后，烘箱的温度应在10min以内达到163℃±0.5℃。
3.1.3调整喷气嘴与盛样瓶开口处的距离为6.35mm，并调节流量计，使空气流量为4000ml/min±200ml/min。
3.1.4将按本规程方法准备的沥青试样，注入每个盛样瓶中，其质量为35g±0.5g，选择盛样瓶的数量应能满足所需试验的试样需要，通常不少于8个。对测定质量损失的两个盛样瓶应先称质量，然后灌样再称量（均准确至1mg），再与其它盛样瓶同时放入烘箱。需测定加热前后沥青性质变化时，应同时灌样测定加热前沥青的性质。
3.2试验步骤
3.2.1需要测定加热质量损失的两个盛样瓶放入干燥器中，冷却到室温后称取质量，准确至1mg。
3.2.2将需要加热后测定其它性质的盛样瓶，趁势置于烘箱的环形架中各个瓶位中，同半将测定质量损失的两个盛样瓶放入烘箱的瓶位中，关上烘箱门后开启环形架转动开关，以15r/min±0.2r/min速度转动。同时开始以流速4000ml/min±200ml/min的热空气喷入转驳回着的盛样瓶的试样中，持续85min，但烘箱的温度应在10min回升
到163℃±0.5℃，使在163℃±0.5℃温度受热时间不少于75min。若10min内达不到试验温度时，试验不得继续进行。
3.2.3到达时间后,停止环形架转动及喷射热空气,立即逐个取出盛样瓶,并迅速将试样倾至一洁净容器内混匀(进行加热质量损失的试样除外),以备进行旋转薄膜加热试验后的沥青性质的试验,但不允许将已倒过的沥青试样瓶重复加热以取得更多试样。所有试验项目应在72h内全部完成。
3.2.4将进行质量损失试验的试样瓶放直真空干燥器中，冷却至室温，称取质量准确至1mg。
此瓶内的试样即予废弃（不得重复加热用来进行其它性质的试验）。
4、计算

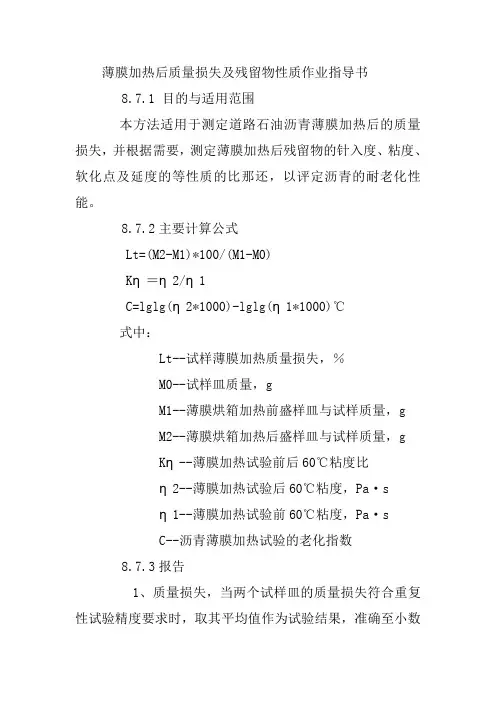

经旋转薄膜加热后的质量损失及其它性质的变化结果的计算，方法与本规程T0609薄膜加热试验方法相同。
5、报告
与本规程T0609的报告要求相同。
6、精密度或允许差
6.1当薄膜加热后质量损失小于或等于0.4%时，重复性试验的允许差为0.04%，复现性试验的允许差为0.16%。
6.2当薄膜加热后质量损失大于0.4%时，重复性试验的允许差为平均值的8%，复现性试验的允许差为平均值的40%。
6.3残留针针入度、软化点、延度、粘度等性质试验的精密度应符合相应的试验方法的规定。
85型沥青旋转薄膜烘箱 使用说明书 北京纽利德科技有限公司 一、概述 本设备是根据GB5304-85《石油沥青薄膜烘箱试验方法》和T0610-1993《沥青旋转薄膜加热试验》的要求设计制造的。符合JTJ052-2000《公路工程及沥青混合料试验规程》中沥青旋转薄膜加热试验（T0610-93）的要求。主要用于测定热和空气对沥青质量的影响和重量变化。 二、主要参数 最高温度? ＜200℃ 温度均匀性±0.5℃ 加热功率 2000W 风机转速 1435rpm 环型架转速15 rpm±0.2 rpm 空气流量4000ml±200ml 三、使用方法 设备应放置在水平、通风的位置，调节箱脚使箱内转盘保持垂直。设备外壳应可靠接地。温度和时间的设定方法：
面板说明：如上图所示，控制板有1个温控仪和1个时间控制器。温控仪的上窗口为测量温度显示窗，实时显示箱内温度；下窗口为设定温度，显示所设定的控制温度。 时间控制器显示窗口显示运行时间，显示烘箱计时开始后的工作时间，下面拨盘为时间设定，显示设定的时间值。 按键说明：温控仪有4个按键，从左至右依次为设定键、移位键、减键、加键。 温度设定： 按加键：下窗口的设定温度加1，累加设定值。 按减键：下窗口的设定温度减1，递减设定值。 不按任何键，过2~5秒，下窗口停止闪烁，即完成设定。 设定键：按设定键2秒，进入设定界面，上窗口显示CTL，下窗显示设定的控制方式，CTL=2，仪表进入自整定，使用一段时间后，如发现控温不准，可进行一次自整定。 按设定键一次，进入设定传感器修正值，上窗显示SC，下窗显示传感器修正值，并在个位闪烁，用加键/减键改动闪烁的数字至需要值，也可配合移位键改动闪烁位，再修改其值。修改完后再按设定键保存修改的值，并进入下一个设定参数（密码），上窗显示LOC，下窗显示密码0000，按设定键保存，返回。 时间控制器下面的拨码开关为设定的时间，右方为复位键。按复位键，时间清零。 试验开始前，接通电源。调节温度控制器，打开风机，设定加热温度并预热不少于16小时。打开箱门，迅速装入试样后关闭箱门，开启环型架，调节流量计流量为4000ml±200ml。设定加热时间：箱内温度在15分钟内应达到163℃±0.5℃。并自动维持恒温。保证试样在163℃±0.5℃温度下受热时间不少于75min。 四、维护与保养 本设备只能用于沥青旋转薄膜加热试验。设备使用温度上限为200℃，并设有超温保护功能。使用完毕后，应切断电源，打开箱门通风，擦净箱内残留物。 将盛样瓶用汽油或三氯乙烯洗净。 五、随机附件 盛样瓶 8只 水银温度计 1只 说明书 1份 合格证 1份
石油沥青试验作业指导书 1、适用范围： 本作业指导书适用于道路石油沥青、建筑石油沥青、专用石油沥青、普通石油沥青的质量指标的检验。 2、引用标准： GB494 SYB1661 SYB1665 SYB1663 GB4509 GB4508 GB4507 SY2805 SY2808 GB4510 3、试验方法 3.1 取样
3.1.1 采样工具 （1）采取膏状石油产品试样时，当在铁盒、白铁桶或袋子中取样时，使用长度约400mm的螺旋形钻孔器或活塞穿孔器；当在大桶或鼓形桶中取样时，使用长度约800mm的螺旋形钻孔器或活塞穿孔器。 3.1.2 一般要求 （1）用来鉴定全部质量指标，必须按照产品的国标、部标或技术规格中所规定的数量采取用于复查某项或数项质量指标，应采取足够分样，这些指标所需的试样数量。 （2）采样工具和容器必须清洁。采样工具和容器使用前后必须用汽油洗净、晾干、收藏。 （3）对于用来掺成一个平均试样所需的试样，允许用同一件采样工具，每次放入石油产品前不必洗涤。 3.1.3 不同试样取样要求 （1）从容器中采取可熔性固体石油产品试样 ①按容器的总件数的2%（但不应少于2件）采取试样。采出的试样以大约相等的体积制成一份平均试样。 ②将采样的大桶立起，顶盖朝上，用抹布将顶盖擦净后取下。刮掉产品表面直径约200mm，厚约10mm的一层，用灼热的刀子割取一块约1kg重量的试样。 将采样的木箱放好，盖子朝上，用抹布将盖子擦净后取下。袋装的产品将袋子打开，然后在每箱或袋中取出一块试样。 ③从每块试样的上、中、下部份割取3块体积大约相等的小块试样。
④将割取的小块试样装在一个清洁、干燥的容器中，交给实验室进行熔化，搅拌均匀后注入铁模内。 （2）从散装可熔性固体石油产品采取试样 在一批产品中要从不同位置选取一些大小相同的块料作为试样。同模铸成的石油产品每100件中采取的件数不应少于10件。未经模铸的石油产品，要在每吨中采取一块试样，但采出的块数不应少于10块。 从每块试样的不同部份割3块体积大约相等的小块试样。 将采出的试样装在一个容器中，交实验室熔化搅拌均匀后注入铁模内。 3.1.4 试样保管 （1）采取的试样（铸块），分成大约相等两份，每份用牛皮纸或羊皮纸包好。 （2）试样上应贴上标签，标签内容包括：产品名称、牌号、发货工厂、货物批号或大桶、铁盒、车、箱等编号，取样日期、产品标准代号及本中心对样品的所需要注明的内容。 （3）一份试样供实验分析用，另一份保存两个月，供仲裁试验用。 3.2 针入度测定 3.2.1 仪器设备 （1）针入度计 （2）标准针
沥青试验作业指导书 一、沥青试样准备方法 1、目的与适用范围 （1）试验目的：通过规范的试样制备方法，为沥青的各项试验作准备，以确保试验结果的代表性和准确性。 （2）适用于粘稠道路石油沥青、煤沥青等需要加热后才能进行试验的沥青样品，按此方法准备的沥青供立即在试验室进行各项试验使用。每个样品的数量根据需要决定，常规测定宜不少于1.5kg。 （3）也适用于在试验室按照乳化沥青中沥青、乳化剂、水及外加剂的比例制备乳液的试样进行各项性能测试使用。每个样品的数量根据需要决定，常规测定宜不少于600g。 2、仪具与材料 （1）烘箱：200℃，装有温度调节器。
（2）加热炉具：电炉或其它燃气炉(丙烷石油气、天然气)。 （3）石棉垫：不小于炉具加热面积。 （4）滤筛：筛孔孔径0.6mm。 （5）沥青盛样器皿：金属锅或瓷坩埚 （6）乳化剂。 （7）烧杯：1 000mL。 （8）温度计：0℃～100℃及200℃，分度为0.1℃。 （9）天平：称量2 000 g，感量不大于1 g；称量100 g，感量不大于0.1 g。 （10）其它：玻璃棒、溶剂、洗油、棉纱等。 3、试验方法与步骤 热沥青试样制备 （1）将装有试样的盛样器带盖放入温烘箱中，当石油沥青试样中含有水分时，烘箱温度80℃右，加热至沥青全部熔化后供脱水用。当石油沥青中无水分时，烘箱温度宜为软
化点温度以上90℃，通常为135℃左右。对取来的沥青试样不得直接采用电炉或煤气炉明火加热。 （2）当石油沥青试样中含有水分时，将盛样器皿放在可控温的砂浴、油浴、电热套上加热脱水，不得已采用电炉、煤气炉加热脱水时必须加放石棉垫。时间不超过30min，并用玻璃棒轻轻搅拌，防止局部过热。在沥青温度不超过100℃的条件下，仔细脱水至无泡沫为止，最后的加热温度不超过软化点以上100℃(石油沥青)或50℃(煤沥青)。 （3）将盛样器中的沥青通过0.6mm的滤筛过滤，不等冷却立即一次灌入各项试验的模具中。根据需要也可将试样分装入擦拭干净并干燥的一个或数个沥青盛样器皿中，数量应满足一批试验项目所需的沥青样品并有富余。 （4）在沥青灌模过程中如温度下降可放入烘箱中适当加热，试样冷却后反复加热的次数不得超过2次，以防沥青老化影响试验结果。注意在沥青灌模时不得反复搅动沥青，应避免混进气泡。 （5）灌模剩余的沥青应立即清洗干净，不得重复使用。
收缩包装技术概述 2008-10-03 23:14 第二章收缩与拉伸包装技术 第二章收缩与拉伸包装技术 第一节收缩包装技术概述 一、收缩包装的定义 高商品的外观装潢效果和促销功能。 ④包装工艺简单且通用性强，便于实现机械化包装操作，方便与生产线1套，包装效率大大提高，且包装设备简单，工作稳定，通用性好。节省人力、!力，可部分地代替纸箱和木箱包装。 ⑤利用收缩薄膜加热收缩的这一特点可将收缩薄膜作为封缄材料，无需黏剂，又不污染，就能贴在被包装物上。用其做成的收缩标签及防盗用的瓶VIi缄具有防水性和耐药性，且可在材料里面进行印刷，兼作封缄与商标，使包装的商品具有独特个件：叉因紧紧龇向寡存商品外而．所可僳栌商品伟罟实收缩薄膜的热收缩性能收缩薄膜的热收缩性能是表示其在加热时各方向尺寸收缩的能力，一般用Il5缩率、总收缩率和定向比力指标来表征。 (1)收缩率 指薄膜试样单位原长在一定加热条件下的尺寸收缩量的百分数，即 收缩率(％)一半×100％ 式中L1--收缩前薄膜试样长度，ITl；边封合的收缩包装。 ④均衡定向收缩薄膜定向比一45／55～55／45，这种薄膜适用于盘、盆食品罩盖收缩包装，它可满足这类包装形式薄膜沿盘、盆边缘收缩，同时顶部方向也加热均匀达到收缩的要求。 (4)收缩张力 收缩张力是指薄膜收缩后施加在包装物上的张力。在收缩温度下产生收缩力的大小与其对产品的保护性关系密切。包装金属罐等刚性产品允许较大的收浆了l．而对千一此易碎或易褶皱的产品。收缩张力讨大，就会峦形其至损坏。 不能像PVC那样使用热稳定剂来提高其热稳定性，因而常使用其同丙烯酸或氯乙烯的共聚物用于成型加工。即使如此，由于PVC的加工温度范围狭窄，加工过程中温度控制严格，目前国内生产的PVC热收缩薄膜皆用于香肠包装，设备和材料均需进口。 PVC共聚物收缩膜是在170～200℃下挤出吹出厚膜，于0～20℃的冷却水中骤冷，在20～50℃下吹胀，横向拉伸，同时牵引辊快速牵引，纵向拉伸，收卷后成为PVC收缩膜。PVC 膜由于熔接温度范围狭窄，一般均采用脉冲、高频热合方法热封。其性能列于表2-3中。 ②常温下与一般酸、碱不起作用，在有机溶剂中不溶解。但可溶胀，耐油性差。 ③有一定的抗拉强度和撕裂强度，柔韧性能优良。 ④耐低温性能很好，能适应食品冷藏、冷冻需要。但熔点低，耐高温性能差，不能随食品进行蒸煮。 ⑤光泽度、透明度不高。 ⑥热封性能和安全性能高。PE热收缩薄膜的包装适应性PE热收缩薄膜同PP一样，由挤出机挤出厚膜，在水中骤冷，成为无定形 分子，然后加热到高弹态下进行横向吹胀，同时纵向牵引辊快速牵引，冷却后收卷。对于PE薄膜而言，在70～90℃下拉伸，拉伸倍率3～5倍，纵、横向有30％～80％的热收缩率。为了提高PE热收缩薄膜的机械强度，常采用交联改性。由于化学交联要在粒子中添加有机过氧化物，而且添加有机过氧化物需使用特殊结构的挤出机。在挤出机的计量段用压力压入熔融了的PE中，不能受热时间过长，若过长，有机过氧化物会分解尽，在挤出吹膜时不能再起到交联作用。为此，交链PE热收缩膜还使用电子束辐照或7射线辐照交联的方法来交

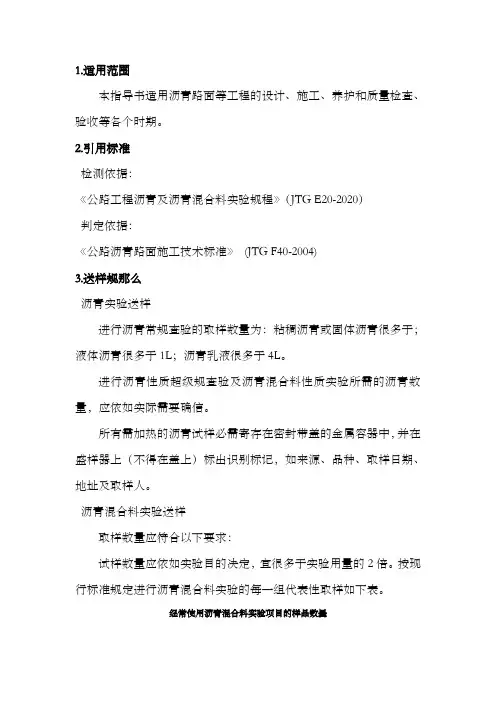

1.适用范围 本指导书适用沥青路面等工程的设计、施工、养护以及质量检查、验收等各个阶段。 2.引用标准 2.1 检测依据： 《公路工程沥青及沥青混合料试验规程》（JTG E20-2011） 2.2 判定依据： 《公路沥青路面施工技术规范》(JTG F40-2004) 3.送样规则 3.1 沥青试验送样 进行沥青常规检验的取样数量为：黏稠沥青或固体沥青不少于4.0kg；液体沥青不少于1L；沥青乳液不少于4L。 进行沥青性质非常规检验及沥青混合料性质试验所需的沥青数量，应根据实际需要确定。 所有需加热的沥青试样必须存放在密封带盖的金属容器中，并在盛样器上（不得在盖上）标出识别标记，如来源、品种、取样日期、地点及取样人。 3.2 沥青混合料试验送样 取样数量应符合下列要求： 试样数量应根据试验目的决定，宜不少于试验用量的2倍。按现行规范规定进行沥青混合料试验的每一组代表性取样如下表。 常用沥青混合料试验项目的样品数量
平行试验应加倍取样。在现场取样直接装入试模成型时，也可等量取样。 取样材料用于仲裁试验时，取样数量除应满足本取样方法规定外，还应多取一份备用样，保留到仲裁结束。 取样后当场试验时，可将必要的项目一并记录在试验记录报告上。此时，试验报告必须包括取样时间、地点、混合料温度、取样数量、取样人等栏目。 取样后转送试验室试验或存放后用于其它项目试验时应附有样品标签，样品标签应记载下列事项： 1、工程名称、拌和厂名称及拌和机型号。 2、沥青混合料种类及摊铺层次、沥青品种、标号、矿料种类、取样时混合料温度及取样位置或用以摊铺的路段桩号等。 3、试样数量及试样单位。 4、取样人、取样日期。 5、取样目的或用途。 4.检测目的 为了确保沥青路面的施工质量，控制沥青及沥青混凝土性能指标特制定本作业指导书。 5.沥青试验 T001 沥青试样准备方法
沥青旋转薄膜加热试验作业指导书 1、目的与适用范围 1.1本方法适用于测定道路石油沥青旋转薄膜烘箱加热（简称RTFOT）后的质量损失，并根据需要测定旋转薄膜加热后，沥青残留物的针入度、粘度、延度及脆点等性质的变化，以评定沥青的老化性能。 1.2本试验允许与T 0609沥青薄膜加热试验互相代替。 2、仪具与材料 2.1旋转薄膜烘箱：烘箱恒温室形状如图1。烘箱具有双层壁，电热系统附有温度调节器，可保持温度为163℃±0.5℃，其内部尺寸为高381mm、宽483mm、深445mm±13mm（关门后）。烘箱门上有一双层耐热的玻璃窗，其宽为305mm—380mm、高203mm—229mm，可以通过此窗观察烘箱内部试验情况。最上部的加热元件应位于烘箱顶板的下方25mm±3mm，烘箱应调整成水平状态。 烘箱的顶部及底部均有通气口。底部通气口面积为150mm±7mm，对称配置，可供均匀进入空气的加热之用。上部通气口匀称地排列在烘箱顶部，其开口面积为93mm±4.5mm。 烘箱内有一内壁，烘箱与内壁之间有一个通风空间，间隙为38.1mm。在烘箱宽的中点上，且从环形金属架表面至其轴间152.4mm 处，有一外径133mm、宽73mm的鼠笼式风扇，并用一马达驱动旋转，其速度为1725r/min。鼠笼式风扇将以与叶片相反的方向转动。
烘箱温度的传感器装置在距左侧25.4mm及空气封闭箱内上顶板下约38.1mm处，以使测温元件处于距烘箱内后壁约203.2mm位置。将测试用的温度计悬挂或附着顶板的一个距烘箱右侧中点50.8mm装配架上，温度计悬挂时，其水银球与环形金属架的轴线相距25.4mm 以内。温度控制器将能使全部装好沥青试样后，在10min之内达到试验温度。 烘箱内有一个直径为304.8mm的垂直环形架，架上装备有适当的能锁着及开启8个水平放置的玻璃盛样瓶的固定装置。垂直环形架通过直径19mm的轴，以15r/min±0.2r/min速度转动。 烘箱内装备有一个空气喷嘴，向转动玻璃盛样瓶在最低位置上喷进热空气。喷嘴孔径为1.016mm，连接着一根长为7.6m、外径为8mm的铜管。铜管是水平盘绕在烘箱的底部，并通着一个能调节流量、新鲜的和无尘的空气源。为保证空气充分干燥，可用活性硅胶作为指示剂。在烘箱表面上装备有温度指示器，空气流量计的流量应为4000ml/min ±200ml/min。 2.2盛样瓶：耐热玻璃制，不少于8个，形状如图。高为139.7mm ±15mm。外径为64mm±1.2mm， 壁厚2.4mm±0.3mm，口部直径为31.75mm±1.5mm。 2.3温度计：0℃—200℃，分度为0.5℃。 2.4天平：感冒不大于0.1g及感冒不大于1mg各一个。 2.5溶剂：汽油、三氯乙烯等。 3、方法与步骤
操作规程编号：YTO-FS-PD873 SYD-0609沥青旋转薄膜烘箱安全操 作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
SYD-0609沥青旋转薄膜烘箱安全 操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1.温度调整。 1）装上水银温度计（温度计水银球底距离转盘顶面约6毫米），调整控温仪将温度控制到所需温度163℃。 2）关闭配电盘上所有的开关，将电源插头插上，打开电源开关（工作电源AC220V±10%）。 2.检查仪器工作状态是否正常并填写仪器使用记录。 3.待整个工作室温度上升至所需温度时（163℃），检查水银温度计读数，通过调整控温仪来获得工作室的正确温度，恒温15分钟后进行沥青薄膜的旋转加热试验。若设定值与现示值偏差较大，用烘箱顶部的气流调节孔适当调节。 4.把按规定称取的一定量的沥青试样分别放入盛样皿中，然后迅速放置在转盘上，关上烘箱门。 5.开启“试样旋转”、“照明”开关，转盘转动。箱内温度重新上升到要求的温度163℃，按标准规定的时间做加热试验。工作室内照明灯不要长期开启，以延长使用时
拉伸实验心得体会 篇一：力学实验课课程学习体会 本门课程实验涉及到低碳钢拉伸实验、电测法测梁应力、固井水泥强度测试、玻璃套管压扁实验、法兰盘受压实验、三点弯实验。分别涉及到材料性能学、实验力学电测法、能源开采领域、工程材料等。进行的操作有测量、贴应变片、焊接、应变仪使用、多功能试验机使用、记录等。收获与体会如下： 一、发挥主观能动性去做试验、完成实验报告。实验过程中要多思考，思考实验每一步的用途以及为什么这么做。在有限的课堂时间内投入到无限的学习思考中去。实验报告的完成不能仅仅认为完成老师给的模板上提出的问题就行，比如老师要求做相应的数值模拟，不应该只是把数值模拟的图弄上去，应该明白老师要求数值模拟的意义何在，必须分析数值模拟的结果，再和实验结果相比较，，思考两种方法的不同，相互检验，互相补充。但我们最开始甚至做一条曲线，都不进行描述，这样都属于没有发挥主观能动性。 二、实验研究方法。每个实验的考察点都不相同，没有重复的内容，在实验报告数据处理的过程中，学会了实验研究的系统方法： 1.实验设计，目的性要强，方法要最优。作实验之前，
要明确设计的实验是否有一定的研究意义；预想经过设计的加载方式和实验操作，能得到什么样的结果；实验材料在工程上会有什么样的受力；如何设置最优的实验方案，实验数据如何采集。。。甚至小到应变片到底粘到哪个位置，都必须结合材料特性及生产实际来设计实验。在三点弯实验中，遇到了加载设置和数据采集的问题。这些都需要我们去最优设计。 2.实验操作要规范、合理、专业。以前接触的实验基本上是老师让动哪个按钮就动哪个，不了解实验仪器，也不去想思考为什么要这样操作。但是在本门课程中，老师一直强调要自己动手操作，要把自己放在一个专业的角度，去操作仪器，完成实验。印象比较深的是做固井水泥实验的时候，使用了动态应变仪。老师提问：共有多少种应变仪，该如何选用。当时觉得有哪个用哪个不就行了吗，但是实际工程中如果测应变的话，必须根据应变的性质来选用，每种应变仪的功能都不一样，必须清楚选用规则。 3.数据处理。实验中用到的数据采集有压力试验机自动采集荷载-位移、静态应变仪记录读数、动态应变仪自动连续采集等。分别对应不同的处理方法。做实验应该养成良好的习惯，数据处理完之后进行误差分析，与理论值比较。有条件的话结合数值模拟分析。
沥青溶解度试验作业指导书 1、目的与适用范围本方法适用于测定石油沥青、液体石油沥青或乳化沥青蒸发后残留物的溶解度。非经注明，溶剂为三氯乙烯。 2、仪具与材料 2.1 分析天平：称量100g ，感时不大于0.2mg。 2.2 锥形烧瓶：200ml 。 2.3 古氏坩埚：500ml 。 2.4玻璃纤维滤纸：直径2.6cm，最小过滤孔0.6m。 2.5 橡胶管或接关: 固定古氏坩埚在吸滤瓶上用。 2.7 洗瓶。 2.8量筒：100ml。 2.9干燥器。 2.10 烘箱：装有温度自动调节器。 2.11 水槽。 2.12 双连球、水流泵或真空泵。 2.13 三氯乙烯，化学纯。 3、方法与步骤 3.1 准备工作 3.1.1 按本规程T 0602 规定的方法准备沥青试样。 3.1.2将玻璃纤维滤纸置于洁净的古氏坩埚中的底部， 用溶剂冲洗滤纸和古氏坩埚，使溶剂挥发后，置温度为105 C ± 5 C的烘箱内干燥至恒重（一般为15min）,然后移入干燥
器中冷却，冷却时间不少于30min，称其质量（m）,准确至 0.2mg。 3.1.3称取已烘干的锥形烧瓶和玻璃棒（mi）的质量，准确至0.2mg。 3.2 试验步骤 3.2.1用预先干燥的锥形烧瓶称取沥青试样2g（m3）， 准 确至0.2mg。 3.2.2在不断摇动下，分次加入三氯乙烯100ml，直于试样溶解后盖上瓶塞，并在室温下放置 至少15min 。 3.2.3将已称质量的滤纸及古氏坩埚，安装在过滤烧瓶上，用少量的三氯乙烯润湿玻璃纤维滤纸。然后，将沥青溶解沿玻璃棒倒入玻璃纤维滤纸中，并以连续滴状速度进行过滤。必要时，使用水流泵或真空泵过滤。过滤时，应尽量将在锥形烧瓶中的不溶物移入坩埚，直至全部溶液滤完。用少量溶剂分次清洗锥形烧瓶，并将全部不溶物移至坩埚中。再用溶剂洗涤古氏坩埚的玻璃纤维滤纸，直至滤液无色透明为止。 3.2.4取出古氏坩埚，置通风处，直至无溶剂气味为止；然后，将古氏坩埚移入温度为105 C± 5 C的烘箱中至少20min ;同时，将原锥形瓶、玻璃棒等也置于烘箱中烘至恒重。
文件编号ZY01-011-2008 作业指导书 (沥青薄膜加热试验) 编写：日期： 审核：日期： 批准：日期： 受控状态：持有者姓名： 分发号：持有者部门： 江苏省交通科学研究院股份有限公司 （江苏省交通工程质量检测中心）
目录 1. 主要设备及开展项目 2. 仪器设备操作规程 3. 校准/试验工作程序及样品处置 4. 试验操作过程 5. 数据处理规定 6. 测量不确定度报告 7. 原始记录表格
1．主要设备及开展项目 表2 开展检测项目 2．仪器设备操作规程 2.1 沥青薄膜加热烘箱操作步骤 2.1.1 接通仪器电源，检察仪器附件是否齐全。 2.1.2 设定仪器试验温度为163℃±1℃，并将一水银温度计垂直悬挂于转盘轴上，位于转盘中心，水银球应在转盘顶面上的6mm处。 2.2 电子天平操作步骤 2.2.1.接通电子天平电源开关，使天平处于待用状态，使用前需预热30min。 2.2.2.按“TARE”键进行清零，屏幕显示“0.000”。 2.2. 3.天平使用结束后，切断电源。 3．校准/试验工作程序及样品处置 现场取样（委托送样）填写委托单→样品编号→样品区→下放通知单→从样品待检样品区取样品→试验室进行样品试验/检测→样品试验/检测完毕→对试验数据进行处理→填写仪器使用记录→对试验卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送 4. 试验操作过程
4.1试验准备 4.1.1 仪器有效性检查 试验前先检查沥青薄膜烘箱是否在检定有效期范围内。如果在使用有效期在范围内，可继续进行试验；如果不在范围内，通知设备管理员进行设备检定。 4.1.2 仪器设备准备 (1)检查沥青薄膜烘箱是否正常启动，加热控温功能是否正常，转速是否满足要求。设定烘箱温度为163±1℃，如仪器能够正常启动，温度能够控制在163±1℃范围内，则在沥青薄膜烘箱使用记录“使用前”一栏中填写“正常”，若不能正常使用，则在“使用前”一栏中填写“故障”并填写沥青薄膜烘箱设备台账和设备维修单，通知设备管理员进行维修。 (2) 调平天平：将天平平放在操作台上，看水准气泡是否居中，如果不居中，调节天平下方的角螺旋，直至水准气泡居中为止。 (3) 设定烘箱温度：道路石油沥青140℃±5℃，改性沥青170℃±10℃。 4.1.3 试验辅助用品准备：沥青薄膜老化试验过程中所需要的试验辅助用品具如表3所示： 表3 试验辅助用品表
目录 一沥青针入度试验作业指导书 (1) 二沥青延度试验作业指导书 (4) 三沥青软化点试验作业指导书（环球法） (6) 四沥青与粗集料的黏附性试验作业指导书（水煮法） (8) 五沥青闪点与燃点试验作业指导书（克利夫兰开口杯） (9) 六沥青薄膜加热试验作业指导书 (11) 七沥青密度与相对密度试验作业指导书 (14) 八沥青动力黏度试验作业指导书（真空减压毛细管法） (16) 九沥青弹性恢复试验作业指导书 (18) 十乳化沥青储存稳定性试验作业指导书 (19) 十一乳化沥青破乳速度试验作业指导书 (21) 十二乳化沥青微粒离子电荷试验作业指导书 (23) 十三乳化沥青筛上剩余量试验作业指导书 (24) 十四乳化沥青蒸发残留物含量试验作业指导书 (25) 十五聚合物改性沥青离析试验作业指导书 (27)
一、沥青针入度试验作业指导书 1.依据标准：《公路工程沥青及沥青混合料试验规程》JTG E20-2011； 2.试验目的及适用范围: 2.1目的：测定沥青的针入度。 2.2适用范围：道路石油沥青、聚合物改性沥青以及液体石油沥青蒸馏或乳化沥青蒸发残留物。 3.试验环境： 3.1试验室温度15-30℃。 3.2标准试验条件温度为25℃。 4. 4.2试样制备 4.2.1按规程规定方法准备试样； 4.2.2按试验要求温度将恒温水槽调节到试验温度，保持恒定； 4.2.3将试样注入盛样皿中，试样应超过预计针入度值10mm，并盖上样皿盖，以防落入灰尘，盛有试样的盛样皿在15-30℃室温中冷却不小于1.5h（小盛样皿），2h（大盛样
皿）或3h（特殊盛样皿）后移入保持规定试验温度±0.1℃的恒温水槽中，并应保温不小于1.5h(小盛样皿)、2h（大盛样皿）或2.5h（特殊盛样皿）。 5.试验步骤： 具体试验步骤依据《公路工程沥青及沥青混合料试验规程JTG E20-2011》T 0604-2011的方法进行试验。 6. 试验结果整理： 6.1对不同温度条件下测试的针入度值取对数，令y=lgP,x=T，按下式的针入度对数与温度的直线关系，进行y=a+bx一元一次方程的直线回归，求取针入度温度指数A lgpen 。 lgP=K+ A lgpen ×T 6.2按上式回归时必须进行相关性检验，直线回归相关系数R不得小于0.997，否则试验无效。 6.3按下式确定沥青的针入度指数PI，并记为PI lgpen 。 PI lgpen =（20-500A lgpen ）/（1+50 A lgpen ） 6.4按下式确定沥青的当量软化点T 800 。 T 800=（2.9031-K）/ A lgpen 6.5按下式确定沥青的当量脆点T 1.2 。 T 1.2=（0.0792-K）/ A lgpen 6.6按下式计算沥青的塑性温度范围△T。 △T=2.8239/ A lgpen 6.7同一个试件3次平行试验结果的最大值和最小值在下列允许偏差范围内时，计算3 次试验结果的平均值，取整数作为针入度试验结果。 针入度允许差值 0-49 2 50-149 4 150-249 12 250-500 20 当试验值不符此要求时，应重新进行。 7.试验报告: 试验报告应包括内容：○1检测项目名称;○2原材料的品种、规格和产地；○3试验日期及时间；○4.仪器设备名称、型号及编号；○5.环境温度及试验规定温度;○6.沥青针入度；○7执
判断题 1、沥青耐久性主要是沥青的老化引起的耐久性不良。√ 沥青薄膜加热的烘箱和蒸发损失老化试验的烘箱加热条件是一致的。√ 2、薄膜加热和旋转薄膜加热的时间都是5h，总时间不超过5.25h。× 3、老化试验时，测得的沥青损失计算是负值，说明沥青的质量不好。× 4、老化试验后的全部试验要在加热后72h内全部完成。√ 5、从烘箱中取出的沥青试验，需要冷却后称量质量，如果不需要称量质量，可以不冷却直接测其他试验项目。× 6、石油沥青老化试验后的质量变化要求是质量比小于等于0.8%且为正值。× 7、水煮法需要将粘附了沥青的集料放置在水中浸煮3min。√ 8、粘附性试验将沥青浸入预热的沥青中浸45min。 9、沥青的粘附性等级越高，粘附性越好。√ 10、改性沥青SBR类属于聚合物改性沥青，其主要特点是改善了耐高温性能、耐疲劳性，低温抗裂性，但是易老化。√ 11、在沥青中加入矿粉和木质素纤维都属于物理改性。√ 12、改性沥青的离析主要是评价改性剂和基质沥青的相容性。对于SBS/SBR类的试验温度是163℃,恒温48h后测定不同部位的软化点值。√ 13、PE/EVA类的改性沥青的离析主要是放置在135的烘箱中48h，后观察不同部位的状态和稠度、沉淀物。× 14、改性沥青的弹性恢复率数值越大，表明恢复率越好。√ 15、石油沥青的A级沥青适用于各等级的任何层次的任何场合。√ 16、SBS改性沥青测定的延度试验是5℃延度。√ 17、木质纤维素的吸油率试验中可以用矿物油，也可以用煤油。筛筛子的尺寸是0.5mm，筛分的时间一定要达到10min，否则计算值偏大。√ 18、灰分试验的试验温度是615℃下恒温2h后的残留灰分的质量。√ 19、对于黏度大的沥青通常选用高转子号，低速转动。√ 单选题 1、沥青老化的规律是（C）。 A、针入度变大、软化点降低，延度减少 B、针入度变大、软化点升高，延度减少 C、针入度减小、软化点升高，延度减少 2、沥青旋转薄膜加热试验后的沥青性质试验应在( A )内完成。 A、72h B、90h C、63h D、1d 3、沥青针入度指数PI描述沥青的( A )。 A、温度敏感性 B、粘度 C、密度 D、变形能力 4、随着沥青针入度的增加，沥青的( A )。 A、粘稠性降低 B、标号提高 C、夏季高温稳定性变差 D、粘附性得到改善 5、沥青密度与相对密度的准备工作中，将盛有新煮沸并冷却的蒸馏水烧杯浸入恒温水槽中一起保温，在烧杯中插入温度计，水的深度必须超过比重瓶顶部（D ）mm以上。 A、10 B、20 C、30 D、40 多选题 1.根据JTG F40-2004，我国现行评定石油沥青老化性能的试验方法是(BC )。 A．压力容器加速沥青老化试验B．沥青旋转薄膜加热试验
沥青拌合楼操作规程示范 文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
沥青拌合楼操作规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、在电气部件方面 A、转动电气柜的主开关至“关闭”（OFF）位置，关 闭电源。 B、将“禁止操作”的警告牌挂在主开关的手柄上。 C、从控制台上取下电源开关钥匙 D、警告！即使当电气柜上的主开关被转至“关闭” （OFF）位置，设备的某些部分导热油锅炉也要处于供电状 态，参见位于控制台上安装在这个部位上，在这些部件工 作以前，要将相应的电源开关转至“关闭”（OFF）位置， 只有规定的操作人员才有资格接进配电柜。
二、在气动操作部件方面 A、使压缩空气罐减压 B、关闭电源或打开相应的旋塞，以便排出冷凝液 C、用适当规格的锚定螺栓阻挡住由于重力作用可能会移动的任何部件。 三、当加扭装置正在工作时，导热油的供油阀和回流阀要始终关闭，等待直至达到一定温度的保护条件。 四、除非特殊指定，否则不能对正在运转的部件进行润滑，维护或调整要遵守安全操作规程，重新进行工作时的安特别当心，并且要遵守当地和国际要求的所有安全规定。
沥青软化点试验环球法作业指导书 1、目的与适用范围 本方法适用于测定道路石油沥青、煤沥青的软化点，也适用于测定液体石油沥青经蒸馏或乳化沥青破乳蒸发后残留物的软化点。 2、仪具与材料 2.1软化点试验仪：如图1，由下列部件组成： 2.1.1钢球：直径9.53mm，质量 3.5g±0.05g。 2.1.2试样环：黄铜或不锈钢等制成，形状尺寸如图2。 2.1.3钢球定位环：黄铜或不锈钢制成，形状尺寸如图3。 2.1.4金属支架：由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。中层板形状尺寸如图3，板上有两个孔，各放置金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面51mm处刻有水高标记。环下面距下层底板为25.4mm，而下底板距烧杯底不少于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起。 2.1.5耐热玻璃烧杯：容量800ml—1000ml，直径不小于86mm，高不小于120mm。 2.1.6温度计：0℃—80℃，分度为0.5℃。 2.2环夹：由薄钢条制成，用以夹持金属环，以便刮平表面，形状、尺寸如图5。 2.3装有温度调节器的电炉或其它加热炉具（液化石油气、天然
气等）。应采用带有振荡搅拌器的加热电炉，振荡子置于烧杯底部。 2.4试样底板：金属板（表面粗糙度应达Ra0.8 m）或玻璃板。 2.5恒温水槽：控温的准确度为0.5 ℃。 2.6平直刮刀。 2.7甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2：1）。 2.8新煮沸过的蒸馏水。 2.9其它：石棉网。 3、方法与步骤 3.1准备工作 3.1.1将试样环置于涂有甘油滑石粉隔离剂的试样底板上。按本规程T 0602的规定方法将准备好的沥青试样徐徐注入试样环内至略高出环面为止。 如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均应预热至80℃—100℃。 3.1.2试样在室温冷却30min后，用环夹夹着试样杯，并用热刮刀刮除环面上的试样，务使与环面齐平。 3.2试验步骤 3.2.1试样软化点在80℃以下者： 1）将装有试样的试样环连同试样底板置于5℃±0.5℃水的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。 2）烧杯内注入新煮沸并冷却至5℃的蒸馏水，水面略低于立杆
石油沥青试验作业指导书 1、适用范围: 本作业指导书适用于道路石油沥青、建筑石油沥青、专用石油沥青、普通石油沥青得质量指标得检验。 2、引用标准: GB494 SYB1661 SYB1665 SYB1663 GB4509 GB4508 GB4507 SY2805 SY2808 GB4510 3、试验方法 3、1 取样 3、1、1 采样工具 (1)采取膏状石油产品试样时,当在铁盒、白铁桶或袋子中取样时,使用长度约400mm得螺旋形钻孔器或活塞穿孔器;当在大桶或鼓形桶中取样时,使用长度约800mm得螺旋形钻孔器或活塞穿孔器。 3、1、2 一般要求 (1)用来鉴定全部质量指标,必须按照产品得国标、部标或技术规格中所规定得数量采取用于复查某项或数项质量指标,应采取足够分样,这些
指标所需得试样数量。 (2)采样工具与容器必须清洁。采样工具与容器使用前后必须用汽油洗净、晾干、收藏。 (3)对于用来掺成一个平均试样所需得试样,允许用同一件采样工具,每次放入石油产品前不必洗涤。 3、1、3 不同试样取样要求 (1)从容器中采取可熔性固体石油产品试样 ①按容器得总件数得2%(但不应少于2件)采取试样。采出得试样以大约相等得体积制成一份平均试样。 ②将采样得大桶立起,顶盖朝上,用抹布将顶盖擦净后取下。刮掉产品表面直径约200mm,厚约10mm得一层,用灼热得刀子割取一块约1kg重量得试样。 将采样得木箱放好,盖子朝上,用抹布将盖子擦净后取下。袋装得产品将袋子打开,然后在每箱或袋中取出一块试样。 ③从每块试样得上、中、下部份割取3块体积大约相等得小块试样。 ④将割取得小块试样装在一个清洁、干燥得容器中,交给实验室进行熔化,搅拌均匀后注入铁模内。 (2)从散装可熔性固体石油产品采取试样 在一批产品中要从不同位置选取一些大小相同得块料作为试样。同模铸成得石油产品每100件中采取得件数不应少于10件。未经模铸得石油产品,要在每吨中采取一块试样,但采出得块数不应少于10块。 从每块试样得不同部份割3块体积大约相等得小块试样。 将采出得试样装在一个容器中,交实验室熔化搅拌均匀后注入铁模内。

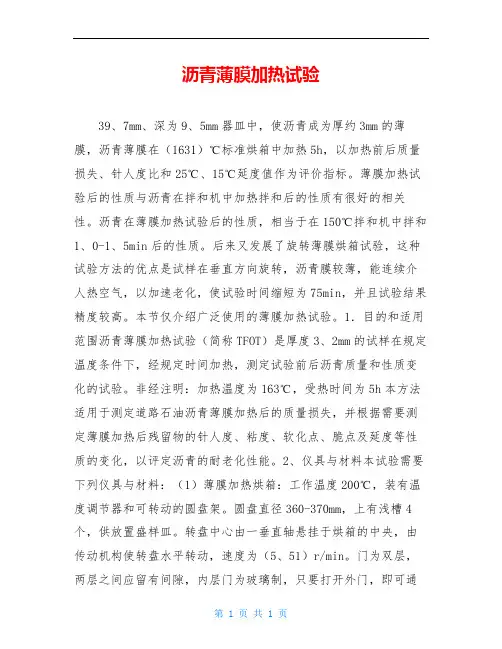

沥青薄膜加热试验 该法又称为薄膜烘箱试验，将50g沥青试样盛于内径139.7mm、深为9.5mm 器皿中，使沥青成为厚约3mm的薄膜，沥青薄膜在（163±1）℃标准烘箱中加热5h，以加热前后质量损失、针人度比和25℃、15℃延度值作为评价指标。 薄膜加热试验后的性质与沥青在拌和机中加热拌和后的性质有很好的相关性。沥青在薄膜加热试验后的性质，相当于在150℃拌和机中拌和1.0-1.5min后的性质。后来又发展了旋转薄膜烘箱试验，这种试验方法的优点是试样在垂直方向旋转，沥青膜较薄，能连续介人热空气，以加速老化，使试验时间缩短为75min，并且试验结果精度较高。本节仅介绍广泛使用的薄膜加热试验。 1．目的和适用范围 沥青薄膜加热试验（简称TFOT）是厚度3.2mm的试样在规定温度条件下，经规定时间加热，测定试验前后沥青质量和性质变化的试验。非经注明：加热温度为163℃，受热时间为5h 本方法适用于测定道路石油沥青薄膜加热后的质量损失，并根据需要测定薄膜加热后残留物的针人度、粘度、软化点、脆点及延度等性质的变化，以评定沥青的耐老化性能。 2.仪具与材料 本试验需要下列仪具与材料： （1）薄膜加热烘箱：工作温度200℃，装有温度调节器和可转动的圆盘架。圆盘直径360-370mm，上有浅槽4个，供放置盛样皿。转盘中心由一垂直轴悬挂于烘箱的中央，由传动机构使转盘水平转动，速度为（5.5±1）r/min。门为双层，两层之间应留有间隙，内层门为玻璃制，只要打开外门，即可通过玻璃读取烘箱中温度计的读数。烘箱应能自动通风，为此在烘箱上下部设有气孔，以供热空气和蒸气的逸出和空气进入。 （2）盛样皿：铝或不锈钢制成，不少于4个。 （3）温度计：（0-200）℃，分度0.5℃（允许由普通温度计代替） （4）天平：感量不大于1mg （5）其他：干燥器、计时器等。 3．准备工作 （1）将洁净、烘干、冷却后的盛样皿编号，称其质量（m0），准确至1mg。 （2）准备沥青试样，分别注入4个已称质量的盛样皿中[（50±0.5）g，并形成厚度均匀的沥青薄膜，放人干燥器中冷却至室温后称取质量（m1），准确至1mg。‘同时按规定方法，测定沥青试样薄膜加热试验前的针人度、粘度、软化点脆点及延度等性质）。当试验项目需要，预计沥青数量不够时，可增加盛样皿数目，但不允许将不同品种或不同标号的沥青同时放在一个烘箱中试验。3）将温度计垂直悬挂于转盘轴上：位于转盘中心、水银球应在转盘顶面上的6mm处，并将烘箱加热并保持至（163±1）℃。 4．试验步骤 （1）把烘箱调整水平，使转盘在水平面上以5.55±1）r/min的速度旋转，转盘与水平面倾斜角不大于30 ，温度计位置距转盘中心和边缘距离相等。 （2）在烘箱达到恒温历3℃后，将盛样皿迅速放人烘箱内的转盘上,并关闭烘箱门和开动转盘架；使烘箱内温度回升至162℃时开始计时，并保持温度（163±1）℃、5h但从放置盛样
编号：SM-ZD-62490 SYD-0620A沥青动力粘度试验器安全操作规程Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
SYD-0620A沥青动力粘度试验器安 全操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1.玻璃浴缸内加足水（水面离箱盖约30mm）。把U型表管上方两个锁紧阀打开（用螺丝刀将U型管上方两旋槽由水平位置“==”转至垂直位置“‖”）,接通电源并打开电源开关(电源线良好接地，工作电源为AC220V±10%)，关闭真空系统电源开关。检查仪器运转是否正常并填写仪器使用记录。 2.按下控温仪面板上的“设定”键，旋转设定按钮，使温控仪上显示60.00，再按一下“设定”键，温度控制系统即开始恒温控制使水浴的温度恒定于60.00±0.01℃。 3.毛细管和试样置烘箱中（135±5℃）加热30分钟后，把沥青试样自装料管A注入毛细管粘度计，试样不应粘在管壁上，并使试样液面在装料线处±2mm之内，再将装好试样的毛细管粘度计放回烘箱（135±5℃），保温10min±2min
沥青改性实验操作规程 1 目的 规范技术中心关于沥青改性实验操作和记录填写工作，尽量减少实验安全隐患以及人为操作误差，便于资料保存和数据查阅。 2 内容 2.1 实验类别 技术中心现有的沥青改性实验按照所使用的设备，主要可以分为大机实验和小机实验两类： 由上表可以看出，使用不同的设备进行实验操作会形成不同的实验现象，相应的沥青改性效果也会有所差异，综合来看，小机实验更便于调节操作，且更接近于实际生产操作条件，但是其实验量较少，不适于进行反应量较大的实验，因此，需要根据实验的具体要求来选择实验方式并在实验记录中标明。 2.2 实验操作步骤 沥青改性实验根据实验配方、类别、检测项目以及目的的不同，具体的操作步骤也有所不同，但总的来所可分为以下4个步骤： 2.2.1 配料 根据配方比例以及实验需要进行的检测项目耗用量来确定各个物料组分的投料量，用百分之一电子天平分别称量后待用。 配料过程注意事项： 1、如果实验过程中有进行取样检测操作再加入后续物料的，应根据取样量
相应地减少后续物料的添加量。 2、进行两个以上的平行对比实验时，由于需要称量的物料较多，为避免混淆应在称量好的物料杯中标号。 2.2.2 预热 将称量好的沥青和机油（部分实验可能不添加机油）组分混合置于反应罐中，用电炉调至最大功率将物料加热至融化并开始冒烟后立即进入下一步骤。 预热操作过程注意事项： 1、沥青加热及保温过程必须要在通风厨内进行。 2、预热过程中注意用盖子盖住罐口，避免物料因加热沸腾溅出造成伤害。 3、如果预热时间过长会造成沥青和机油的低挥发分损失使实验结果受到影响，甚至造成安全事故，因此，在该步骤操作过程中需密切注意。 2.2.3 加料反应 物料预热完毕后应立即转移至加热设备中用搅拌设备进行控温搅拌并逐步加入各个组分进行反应。 加料反应操作过程注意事项： 1、沥青改性反应温度应控制在一定范围内，温度过低不利于加料组分与沥青的反应与相溶，温度过高会使物料低挥发组分大量损失且造成部分组分炭化也不利于与沥青的相溶，甚至产生安全隐患。因此，除非实验有特别要求，或者反应过程中物料稠度一直很稠需要通过提高反应温度来降低稠度以利于物料的均匀分散，一般情况下，反应温度应控制在180~190℃之间。 2、剪切速度也是影响沥青改性反应效果的重要因素，考虑到实际生产条件以及实验的平行性，一般规定小机实验的搅拌速度控制在350~400r/min，大机实验由于台钻搅拌速度不可控则不做要求（预计初始转速达到600r/min左右），而这也是造成大机和小机实验差异的主要原因。 3、在未加入其它组分之前，由于物料较稀，为避免沥青溅出，小机实验应将搅拌器启动后（刚好可以转动的状态下）再把搅拌桨放入沥青中，然后控制转速在100 r/min左右再加入其它组分，待物料逐渐变稠后再缓慢将转速提高；而
