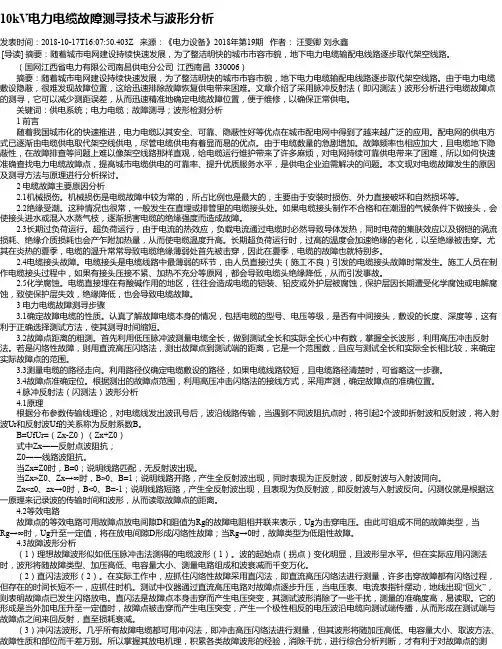

10kV电力电缆故障测寻技术与波形分析
摘要:随着城市电网建设持续快速发展,为了整洁明快的城市市容市貌,地下电力电缆输配电线路逐步取代架空线路。由于电力电缆敷设隐蔽,很难发现故障位置,这给迅速排除故障恢复供电带来困难。文章介绍了采用脉冲反射法(即闪测法)波形分析进行电缆故障点的测寻,它可以减少测距误差,从而迅速精准地确定电缆故障位置,便于维修,以确保正常供电。
关键词:供电系统电力电缆故障测寻波形检测分析
1 前言
随着我国城市化的快速推进,电力电缆以其安全、可靠、隐蔽性好等优点在城市配电网中得到了越来越广泛的应用。配电网的供电方式已逐渐由电缆供电取代架空线供电,尽管电缆供电有着显而易见的优点。由于电缆数量的急剧增加。故障频率也相应加大,且电缆地下隐蔽性,在故障排查等问题上难以像架空线路那样直观,给电缆运行维护带来了许多麻烦,对电网持续可靠供电带来了困难,所以如何快速准确查找电力电缆故障点,提高城市电缆供电的可靠率、提升优质服务水平,是供电企业迫需解决的问题。本文现对电缆故障发生的原因及测寻方法与原理进行分析探讨。
2 电缆故障主要原因分析
2.1机械损伤。机械损伤是电缆故障中较为常见的,所占比例也是最大的,主要由于安装时损伤、外力直接破坏和自然损坏等。
2.2绝缘受潮。这种情况也很常见,一般发生在直埋或排管里的电缆接头处。如果电缆接头制作不合格和在潮湿的气候条件下做接头,会使接头进水或混入水蒸气枝,逐渐损害电缆的绝缘强度而造成故障。
2.3长期过负荷运行。超负荷运行,由于电流的热效应,负载电流通过电缆时必然导致导体发热,同时电荷的集肤效应以及钢铠的涡流损耗、绝缘介质损耗也会产乍附加热量,从而使电缆温度升高。长期超负荷运行时,过高的温度会加速绝缘的老化,以至绝缘被击穿。尤其在炎热的夏季,电缆的温升常常导致电缆绝缘薄弱处首先被击穿,因此在夏季,电缆的故障也就特别多。
2.4电缆接头故障。电缆接头是电缆线路中最薄弱的环节,由人员直接过失(施工不良)引发的电缆接头故障时常发生。施工人员在制作电缆接头过程中,如果有接头压接不紧、加热不充分等原网,都会导致电缆头绝缘降低,从而引发事故。
2.5化学腐蚀。电缆直接埋在有酸碱作用的地区,往往会造成电缆的铠装、铅皮或外护层被腐蚀,保护层因长期遭受化学腐蚀或电解腐蚀,致使保护层失效,绝缘降低,也会导致电缆故障。
