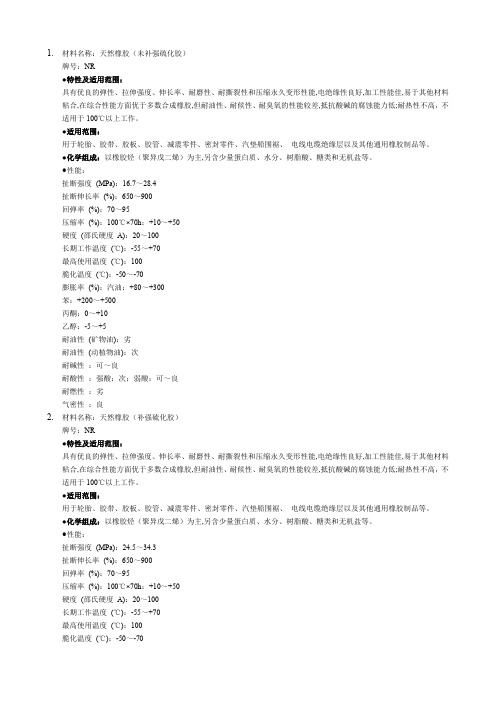

橡胶材料种类性能表 序 号 橡胶种类主要材料优点劣势适用范围使用温度 1 天然橡胶 （NR）异戊二烯聚合 物 优良的回弹性，拉 伸强度、伸长率、 耐磨性，撕裂和压 缩永久变形性能 不耐油，耐 天候、臭 氧、氧的性 能较差 制作轮胎、减 震零件、缓冲 绳和密封零件 -60～100℃ 2 丁苯橡胶 （SBR）丁二烯与苯乙 烯的共聚物 含10％苯乙烯的 丁苯-10有良好寒 性，含30％苯乙 烯的丁苯-30耐磨 性优良 耐油、耐老 化性能较差 制作轮胎和密 封零件 -60～120℃ 3 丁二烯橡 胶（BR）丁二烯聚合物常用的顺丁二烯橡 胶，耐寒、耐磨及 回弹性能较好 制品不耐 油，不耐老 化 适于制作轮 胎、密封零 件、减震零 件、胶带和胶 管等制品 -70~100℃ 4 氯丁橡胶 （CR）氯丁二烯聚合 物 耐天候，耐臭氧老 化，有自熄性，耐 油性能仅次于丁腈 橡胶，拉伸强度、 伸长率、回弹性优 良，与金属和织物 粘结性很好 制品不耐合 成双酯润滑 油及磷酸酯 液压油 适于制作密封 圈及密封型 材、胶管、涂 层、电线绝缘 层、胶布及配 制胶粘剂等 -35～130℃ 5 丁腈橡胶 （NBR）丁二烯丙烯腈 的共聚物 一般含丙烯腈 18％、26％或 40％，含量愈高， 耐油、耐热、耐磨 性能愈好，但耐寒 性则相反。含羧基 的丁腈橡胶，耐 磨、耐高温、耐油 性能优于丁腈橡胶 制品不耐天 候、不耐臭 氧老化、不 耐磷酸酯液 压油 丁腈橡胶适于 制作各种耐油 密封零件、膜 片、胶管和软 油箱 -55～130℃ 6 乙丙橡胶 （EPM、 EPDM ）乙烯、丙烯的 二元共聚物 （EPM）或乙 烯、丙烯、二 烯类烯烃的三 元共聚 （EPDM） 耐天候、耐臭氧老 化，耐蒸汽、磷酸 酯液压油、酸、碱 以及火箭燃料和氧 化剂，电绝缘性能 优良 品不耐石油 基油类 适于制作磷酸 酯液压油系统 的密封零件、 胶管及飞机、 汽车门窗密封 型材、胶布和 电线绝缘层 -60～150℃ 7 丁基橡胶 （IIR）异丁烯和异戊 二烯的共聚物 耐天候、臭氧老 化，耐磷酸酯液压 油，耐酸、碱、火 箭燃料及氧化剂， 制品不耐石 油基油类 适于制作轮胎 内胎，门窗密 封条，磷酸酯 液压油系统的 -60～150℃
各种橡胶性能一览表 Prepared on 24 November 2020
注：芳香烃溶剂对硅橡胶有影响，采用氟硅橡胶可获得良好的耐芳香烃性。 材质 Material 物性 Physical 天然 橡胶 (NR) Natu ral Rubb er 丁 苯 橡 胶 (SB R) 丁 基 橡 胶 (II R) But yl 三 元 乙 丙 橡 胶 EP D M 氯丁橡胶 (CR) Neoprene 丁 腈 橡 胶 (N BR )Nit rile 聚氨 脂 (PU) Uret hane 硅 (硅) 胶 (SR) Silic one 氯 磺 化 聚 乙 烯 胶 ( C S M
) H y p al o n PHYSI CALPR OPERT IES一般物性 比重 Specific Gravity 硬度范围 Hardness Rang(Sho re A°) 30- 100 35- 100 30- 90 30- 90 35-95 30- 100 55- 100 20- 90 4 0- 9 0 最大搞张 强度 Tensile Strength Max(psi 4000 300 250 300 3000 300 3000 1500 3 0 最大延伸 率 Elongatio n Max(% 750 600 700 600 600 600 750 800 6 0 回复力 Resilience E G P- F G G-E F-G F-E F-G F - G 压缩变形 Compress ion Set G F P- G G F-G G G-E G-E F - G 不透气性 Impermea blity to Gases F F E F F- G G P-F P-F G 抗屈曲龟 裂Flex Cracking Resistanc e F G G G G F G-E F-E G 抗撕裂性 Tear Strength E F G F- G F-G F-G E P-F F - G 耐磨性 Abrasion Resistanc e E G-E G G- E G-E G- E E P-F G - E 抗冲击强 度Impact Strength E E G G G-E F-G G-E P-G G
常用橡胶的品种，特性，用途 天然橡胶 -20～≤85℃ 丁腈橡胶 -20～≤82℃ 三元乙丙 -40～≤125℃ 聚四氟乙烯-50～≤150℃ 氟橡胶 -23～≤160℃ 橡胶品种（简写符号）化学组成性能特点主要用途 1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃～＋80℃。 制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃～＋100℃。 主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃～＋100℃。 一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃～＋100℃。 可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃～＋100℃。 主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐
常用橡胶材料的特点及使用范围 种类与缩写 化学名称 主要特点 主要应用范围 使用温度 范围℃ 天然胶（NR ） 聚异戊二烯 弹性最佳，耐磨耗，机械性能佳； 耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。 胶管、胶带、电线电缆的绝缘层和护套以 及其他通用制品。特 别适用于制造扭振消 除器、发动机减震器、 机器支座、橡胶－金 属悬挂元件、膜片、 模压制品 －60～＋ 80 合成天然胶（IR ） 由异戊二烯单体聚合而成的一种顺式结构橡胶 具有天然橡胶的大部分优点，耐老化优于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差 可代替天然橡胶制作轮胎、胶鞋、胶管、 胶带以及其他通用制 品。 －50～＋100 苯乙烯橡胶（SBR ） 丁二烯-苯乙烯的共聚物 耐磨耗性比天然橡胶好，抗老化性好； 弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度 低。 以代替天然橡胶制作轮胎、胶板、胶管、 胶鞋及其他通用制 品；可用于乙醇及汽 车刹车油密封，不能 用于矿物油中 －50～＋100 丁二烯橡胶 （BR ） 聚丁二烯 弹性和耐磨性好，耐老化，耐低温，在动态负荷下发热 量小，易于金属粘合。 缺点是强度较低，抗撕裂性 差，加工性能与自粘性差 与天然橡胶相同 －60～＋100 氯丁胶（CR ） 聚氯丁二烯 它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护 套、保护罩；耐油、 耐化学腐蚀的胶管、 胶带和化工衬里；耐 －45～＋ 100
橡胶的种类及用途 自己学习时整理的。 1.1天然橡胶（NR） 天然橡胶（NR）为异戊二烯聚合物。具有优良的回弹性，拉伸强度、伸长率、耐磨性，撕裂和压缩永久变形性能都优于大多数合成橡胶。适于制作轮胎、减震零件、缓冲绳和密封零件。不耐油，耐天候、臭氧、氧的性能较差。使用温度范围-60～100℃。 1.2 丁苯橡胶（SBR） 丁苯橡胶（SBR）为丁二烯与苯乙烯的共聚物。含10％苯乙烯的丁苯-10有良好寒性，含30％苯乙烯的丁苯-30耐磨性优良。适于制作轮胎和密封零件，制品耐油、耐老化性能较差。使用温度范围为-60～120℃。 1.4 氯丁橡胶（CR） 氯丁橡胶（CR）为氯丁二烯聚合物，耐天候，耐臭氧老化，有自熄性，耐油性能仅次于丁腈橡胶，拉伸强度、伸长率、回弹性优良，与金属和织物粘结性很好。适于制作密封圈及密封型材、胶管、涂层、电线绝缘层、胶布及配制胶粘剂等。制品不耐合成双酯润滑油及磷酸酯液压油。使用温度范围-35～130℃。 1.5 丁腈橡胶（NBR） 丁腈橡胶（NBR）为丁二烯丙烯腈的共聚物。一般含丙烯腈18％、26％或40％，含量愈高，耐油、耐热、耐磨性能愈好，但耐寒性则相反。含羧基的丁腈橡胶，耐磨、耐高温、耐油性能优于丁腈橡胶。丁腈橡胶适于制作各种耐油密封零件、膜片、胶管和软油箱。制品不耐天候、不耐臭氧老化、不耐磷酸酯液压油。使用温度范围-55～130℃。 1.6 乙丙橡胶（EPM、EPDM ）
乙丙橡胶为乙烯、丙烯的二元共聚物（EPM）或乙烯、丙烯、二烯类烯烃的三元共聚（EPDM）。耐天候、耐臭氧老化，耐蒸汽、磷酸酯液压油、酸、碱以及火箭燃料和氧化剂，电绝缘性能优良。适于制作磷酸酯液压油系统的密封零件、胶管及飞机、汽车门窗密封型材、胶布和电线绝缘层。制品不耐石油基油类。使用温度范围-60～150℃。 1.7 丁基橡胶（IIR） 丁基橡胶（IIR）为异丁烯和异戊二烯的共聚物。耐天候、臭氧老化，耐磷酸酯液压油，耐酸、碱、火箭燃料及氧化剂，具有优良的介电性能和绝缘性能，透气性极小。适于制作轮胎内胎，门窗密封条，磷酸酯液压油系统的密封零件、胶管，电线的绝缘层，胶布和减震阻尼器。制品不耐石油基油类。使用温度范围-60～150℃。 1.8氯磺化聚乙烯橡胶（CSM） 氯磺化聚乙烯橡胶（CSM）耐天候及臭氧老化，耐油性随其氯含量增加而增加，耐酸碱，适于制作胶布、车用空滤器联接套，散热器排水管、密封垫、电缆套管、防腐涂层及软油箱外壁。使用温度范围 -50～150℃。 1.9聚氨酯橡胶 聚氨酯橡胶为聚氨基甲酸酯。通常有聚酯型（AU）和聚醚型（EU）两种。具有优良伸强度、撕裂强度和耐磨性，耐油、耐臭氧极佳，也耐原子辐射。适于制作各种形状的密封能量吸收装置、冲孔模板、振动阻尼装置、机械支承垫片、柔性联接、防磨涂层、摩擦动力传动装置、胶辊等。使用温度范围-60～80℃。不宜与酯、酮、磷酸酯液压油、浓酸、碱、蒸汽等接触。 1.10 聚硫橡胶（T） 聚硫橡胶（T）为多硫烷烃聚合物，有固态聚硫橡胶和液态聚硫橡胶二种。耐油性好、耐天候老化，透气性小，电绝缘性亦佳。固态胶通常与丁睛橡胶并用制造燃
常用橡胶材质表
乙丙胶 EPDM (Ethylene propylene Rubber)由乙烯及丙烯共聚合而成主链不 合双链，因此耐热性、耐老化性、 耐臭氧性、安定性均非常优秀， 但无法硫磺加硫。为解决此问题， 在EP 主链上导入少量有双链 之第三成份而可硫磺加硫即成 EPDM ，一般使用温度范围为 -50~150 ℃。对极性溶剂如醇、 酮、乙二醇及磷酸脂类液压油抵 抗性极佳。 优点： ?具良好抗候性及抗臭氧性 ?具极佳的抗水性及抗化学 物 ?可使用醇类及酮类 ?耐高温蒸气，对气体具良好 的不渗透性 缺点： ?不建议用于食品用途或是暴 露于芳香氢之中。 ?高温水蒸汽环境之密封件。 ?卫浴设备密封件或零件。 ?制动( 剎车) 系统中的橡胶零件。 ?散热器( 汽车水箱) 中的密封件。 丁睛胶 NBR (Nitrile Rubber)由丙烯睛与丁二烯共聚合而成， 丙烯睛含量由18%~50% ，丙烯 睛含量愈高，对石化油品碳氢燃 料油之抵抗性愈好，但低温性能 则变差，一般使用温度范围为 -25~100 ℃。丁睛胶为目前油封 及O 型圈最常用之橡胶之一。 优点： ?具良好的抗油、抗水、抗溶 剂及抗高压油的特性。 ?具良好的压缩歪，抗磨及伸 长力。 缺点： ?不适合用于极性溶剂之中， 例如酮类、臭氧、硝基烃，MEK 和氯仿。 ?用于制作燃油箱、润滑油箱以及在石油 系液压油、汽油、水、硅润滑脂、硅油、 二酯系润滑油、甘醇系液压油等流体介质 中使用的橡胶零件，特别是密封零件。可 说是目前用途最广、成本最低的橡胶密封 件。 氯丁胶 CR (Neoprene 、Polychloroprene)由氯丁烯单体聚合而成。硫化后 的橡胶弹性耐磨性好，不怕阳光 的直接照射，有特别好的耐大气 老化性能，不怕激烈的扭曲，不 怕二氯二氟甲烷和氨等制冷剂， 耐稀酸、耐硅酯系润滑油，但不 耐磷酸酯系液压油。在低温时易 结晶、硬化，贮存稳定性差，在 苯胺点低的矿物油中膨胀量大。 一般使用温度范围为 -50~150 ℃。 优点： ?弹性良好及具良好的压缩变 形。 ?配方内不含硫磺因此非常容 易来制作 ?具抗动物及植物油的特性 ?不会因中性化学物，酯肪、 油脂、多种油品，溶剂而影响 物性 ?具防燃特性 缺点： ?不建议使用强酸、硝基烃、 酯类、氯仿及酮类的化学物之 中。 ?耐R12 制冷剂的密封件。?家电用品 上的橡胶零件或密封件。 ?适合用来制作各种直接接触大气、阳光、 臭氧的零件。 ?适用于各种耐燃、耐化学腐蚀的橡胶制 品。 氯磺化聚乙烯胶 CSM (Hypalon、Polyethylene)氯磺化聚乙烯为杜邦公司专利的 合成橡胶。耐热性、耐候性、耐 臭氧性均佳；耐酸性也佳，常用 于耐氧化性药品( 硝酸、硫酸) 之处，一般使用温度范围为 -45~120 ℃。 优点： ?对臭氧、氧化及火焰都有不 错的抵抗性 ?物性和氯丁胶相似且拥有较 佳的抗酸性 ?极佳的抗磨蚀性 ?拥有和丁睛胶相同的低磨擦
橡胶的基本结构与性能 橡胶的分子特征---构成橡胶弹性体的分子结构有下列特点： ①其分子由重复单元（链节）构成的长链分子。分子链柔软其链段有高度的活动性，玻璃化转变温度(Tg)低于室温； ②其分子间的吸引力（范德华力）较小，在常态（无应力）下是非晶态，分子彼此间易于相对运动； ③其分子之间有一些部位可以通过化学交联或由物理缠结相连接，形成三维网状分子结构，以限制整个大分子链的大幅度的活动性。 从微观上看，组成橡胶的长链分子的原子和链段由于热振动而处于不断运动中，使整个分子呈现极不规则的无规线团形状，分子两末端距离大大小于伸直的长度。一块未拉伸的橡胶象是一团卷曲的线状分子的缠结物。橡胶在不受外力作用时，未变形状态熵值最大。当橡胶受拉伸时，其分子在拉伸方向上以不同程度排列成行。为保持此定向排列需对其作功，因此橡胶是抵制受伸张的。当外力除去时，橡胶将收缩回到熵值最大的状态。故橡胶的弹性主要是源于体系中熵的变化的“熵弹性”。 橡胶的应力－应变性质 应力－应变曲线是一种伸长结晶橡胶的典型曲线，其主要组分是由于体系变得有序而引起的熵变。随着分子被渐渐拉直，使得分子链上支链的隔离作用消失，分子间吸引力变得显著起来，从而有助于抵抗进一步的变形，所以橡胶在被充分拉伸时会呈现较的高抗张强度. 橡胶在恒应变下的应力是温度的函数。随温度的升高橡胶的应力将成比例地增大。 橡胶的应力对温度的这种依赖称为焦耳效应，它可以说明金属弹性和橡胶弹性间的根本差别。在金属中，每个原子都被原子间力保持在严格的晶格中，使金属变形所做的功是用来改变原子间的距离，引起内能的变化。因而其弹性称为“能弹性”。其弹性变形的范围比橡胶中主要由于体系中熵的变化而产生的“熵弹性”的变化范围要小得多。 在一般的使用范围内,橡胶的应力-应变曲线是非线性的,因此橡胶的弹性行为不能简单地以杨氏模量来确定。 橡胶的变形与温度、变形速度和时间的关系 橡胶分子的变形运动不可能在瞬时完成，因为分子间的吸引力必须由原子的振动能来克服，如果温度降低时，这些振动变得较不活泼，不能使分子间吸引力迅速
1、玻璃胶好坏可以从粘度、拉力、是否防霉、是否容易清洁、是否会变色等方面考察，从颜色上看，玻璃胶有各种颜色，白色、黑色、彩色等，还有透明的颜色。 2、酸性硅酮玻璃胶：粘接范围广，对大部分建筑材料如玻璃、铝材、不含油质的木材等具有优异的粘接性。但是不能用于粘接陶瓷、大理石等。 3、中性硅酮玻璃胶：可以用于粘接陶瓷洁具、大理石等。 4、市场上玻璃胶的品种很多，有酸性玻璃胶、中性耐候胶、硅酸中性结构胶、硅酮石材胶、中性防霉胶、中空玻璃胶、铝塑板专用胶、水族箱专用胶、大玻璃专用胶、浴室防霉专用胶、酸性结构胶等等。 硅酮玻璃胶 一、分类： 硅酮玻璃胶从产品包装上可分为两类：单组份和双组份。单组份的硅酮胶，其固化是靠接触空气中的水分而产生物理性质的改变；双组份则是指硅酮胶分成A、B两组，任何一组单独存在都不能形成固化，但两组胶浆一旦混合就产生固化。
目前市场上常见的是单组份硅酮玻璃胶，本文以介绍此种玻璃胶为主。 单组份硅酮玻璃胶按性质又分为酸性胶和中性胶两种。 酸性玻璃胶主要用于玻璃和其它建筑材料之间的一般性粘接。而中性胶克服了酸性胶腐蚀金属材料和与碱性材料发生反应的特点，因此适用范围更广，其市场价格比酸性胶稍高。 市场上比较特殊的一类玻璃胶是硅酮结构密封胶，因其直接用于玻璃幕墙的金属和玻璃结构或非结构性粘合装配，故质量要求和产品档次是玻璃胶中最高的，其市场价格也最高。 二、简述： 单组份硅酮玻璃胶是一种类似软膏，一旦接触空气中的水分就会固化成一种坚韧的橡胶类固体的材料。 硅酮玻璃胶的粘接力强，拉伸强度大，同时又具有耐候性、抗振性，和防潮、抗臭气和适应冷热变化大的特点。加之其较广泛的适用性，能实现大多数建材产品之间的粘合，因此应用价值非常大。
常用橡胶的品种，特性，用途 橡胶品种（简写符号）化学组成性能特点主要用途 1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃~＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃~＋100℃。一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。
4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃~＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃~＋100℃。主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。 6、丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。缺点是弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。使用温度范围：约－40℃~＋120℃。主要用作内胎、水胎、气球、电线电缆绝缘层、化工设备衬里
（塑料橡胶材料）橡胶的种类性能和用途
橡胶品种的化学组成、性能特点和主要用途 橡胶品种（简写符号）化学组成性能特点主要用途 1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃~＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性和耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能和自粘性差。使用温度范围：约－60℃~＋100℃。壹般多和天然橡胶或丁苯橡胶且用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4、异戊橡胶（IR）是由异戊二烯单体聚合而成的壹种顺式结构橡胶。化学组成、立体结构和天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它
常用塑料的注塑工艺参数 一、高密度聚乙烯（HDPE） 料筒温度喂料区30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（210℃） 区3 220～300℃（230℃） 区4 220～300℃（240℃） 区5 220～300℃（240℃） 喷嘴220～300℃（240℃） 括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与 壁厚之比为50：1到100：1 熔料温度220～280℃ 料筒恒温220℃ 模具温度20～60℃ 注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～ 1400bar）； 一些薄壁包装容器除外可达到180MPa (1800bar) 保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％ 背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均 注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品 螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低 计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的 残料量2～8mm，取决于计量行程和螺杆直径 预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以 回收率可达到100％回收 收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩） 浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够 机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升
常用橡胶的技术性能指标参数 本文介绍了天然橡胶（NR）异戊橡胶（IR）丁苯橡胶（SBR） 顺丁橡胶（BR）氯丁橡胶（CR）丁基橡胶（IIR）丁腈橡胶（NBR）乙丙橡胶（EPR）橡胶品种（简写符号）化学组成性能特点主要用途 1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃～＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成鸾海涮氐闶悄湍バ浴⒛屠匣湍腿刃猿烊幌鸾海实匾步咸烊幌鸾壕取Ｈ钡闶牵旱越系停骨印⒖顾毫研阅芙喜睿患庸ば阅懿睿乇鹗亲哉承圆睢⑸呵慷鹊汀Ｊ褂梦露确段В涸迹?0℃～＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃～＋100℃。一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃～＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电
各种橡胶性能的比较表 天然橡胶NR 聚 戊 二 烯 橡 胶 IR 丁 苯 橡 胶 SBR 聚 丁 二 烯 橡 胶 BR 乙 丙 橡 胶 EP DM 丁 基 橡 胶 IIR 氯 丁 橡 胶 CR 丁 腈 橡 胶 NB R 聚 硫 橡 胶 PT R 硅橡 胶 Silico ne 聚 氨 酯 橡 胶 AU EU 抗张强度 （纯胶料）极 好 极 好 差差差 中 等 好差差差- 抗张强度 （补强胶料）极 好 极 好 好 - 极 好 好 好- 极 好 好 好 - 极 好 极 好 中 等 中等 好- 极 好 抗撕裂性 （冷）好 中 等 差 - 中 极 好 好好好 中 等 好中等好
等 （热）好好 中 等极 好 极 好 中 等 好差差差好 耐磨性 极 好好 好 - 极 好 极 好 极 好 中 等 - 好 极 好 极 好 中 等 中等 极 好 抗自然老 化性差差差 差 - 中 等 极 好 好 - 极 好 极 好 中 等 极 好 极好 极 好 抗氧化性好好好好 极 好好 - 极 好 好 中 等 极 好 极好 极 好 耐热性好好好好好 好 - 好好 中 等 极好 中 等-
极 好 好 低温屈挠性极 好 极 好 好 极 好 好 中 等 中 等 中 等 好极好 极 好 压缩变形中 等 - 好 中 等 - 好 差 - 中 等 好好 中 等 差 - 好 好 差 - 中 等 极好好 不渗透性 中 等好 中 等 差 - 中 等 差- 中 等 极 好 好 极 好 极 好 中等好 阻燃性差差差差差差 极 好 差差中等差 耐？性好好好好好 极 好好 中 等 好-好
耐酸性 （稀）好好 中 等 - 好 好好 极 好 极 好 好好好好 （浓）中 等 - 好 中 等 - 好 中 等 - 好 好好 极 好 好 中 等 差中等 中 等 电气性能好 - 极 好 好 - 极 好 好好 极 好 好 - 极 好 差 - 中 等 差好极好 好- 极 好 耐溶剂性 脂肪烃差差差差差差好 极 好极 好 好好 芳香烃差差差差差差中中极好差
常用橡胶的品种特性及 用途 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
常用橡胶的品种，特性，用途 1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。 特性：弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。 缺点：耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。 使用温度范围：约－60℃~＋80℃。 制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶， 特性：耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。 缺点：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。 主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。 特性：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。 缺点：强度较低，抗撕裂性差，加工性能与自粘性差。 使用温度范围：约－60℃~＋100℃。 一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。 特性：化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化 缺点：由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。 使用温度范围：约－50℃~＋100℃ 可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。 特性：这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。 缺点：耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。 使用温度范围：约－45℃~＋100℃。 主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。 6、丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。 特性：最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。 缺点：弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。
天然橡胶（NR ） 天然橡胶由三叶树采集制成的弹性体，机械强度高、耐磨、耐压、伸长率高、弹性高、滞后损失小，能耐多次屈挠弯曲变形，适合纸厂、木业、家具、涂布、输送等胶辊应用。本厂天然橡胶分别使用印度尼西亚、泰国和海南三种产地，硬度可以在邵氏3 0 ～10 0 ° A 调制。 丁腈橡胶（NBR ） 首先由德国在30年代研制而成，因含丙烯腈，所以对矿物油、动植物油、液体燃料和脂肪族溶剂有较高的稳定性，耐油性是丁腈橡胶最大的特长。耐热性能好，能耐一般化学品优于通用橡胶。配合法国特种油膏，着墨性能优。广泛用于印刷类胶辊，配合耐酸碱物质、耐热剂，用于浆染、印染、砂辊。因耐磨性能比天然橡胶大30% 左右，也是做其它滚轮比较理想的弹性体。采用的丁腈胶台湾南帝（NANCAR ）系列、日本合成橡胶公司（JSR）系列，日本瑞翁公司丁腈橡胶，硬度可以在邵氏20 ～100 ° A 调制。 三元乙丙橡胶（EPDM ） 三元乙丙橡胶作为半通用合成橡胶，其使用温度范围-55 ～150 ℃之间。三元乙丙橡胶具有突出的耐臭氧性、耐侯性、耐水性、耐热性、耐蒸汽、耐化学药品（如氨水、酒精、双氧水、盐、硫酸、烧碱、石灰等）性能。适用于高要求的高速水墨印刷辊及化工、电镀、电子、纺织、染整、丝光和人造革类所用胶辊等使用。 氯丁橡胶（CR ） 30年代美国公司生产的氯丁橡胶，改变了人们对橡胶易燃特点的看法，氯丁橡胶作为一种通用型特种橡胶，耐油性次于丁腈橡胶，优于通用橡胶，具有耐燃性、耐臭氧性、耐热老化性优异，耐化学品性能好，透气率小，其弹性与通用橡胶相当。适用于印刷类胶辊、耐碱类浆纱辊、浆染胶辊等使用。 氯磺化聚乙烯/ 海泊隆（CSM ） 氯磺化聚乙烯作为专用合成橡胶，不变色，耐磨耗、耐侯性、耐臭氧优异，耐热性能好，连续使用温度120 ～140℃，间接温度140 ～160℃，耐燃烧，离开火焰自行熄火，耐油性次于丁腈抗撕裂胶辊，耐油耐生热胶辊。 硅橡胶（Q ） 作为有机硅系列，本企业长期以来使用比较有质量保证的美国“道康宁”、日本“信越”、韩国“海龙”等硅橡胶，其耐寒耐热性能优异，能在-50～300 ℃温度范围内长期使用，具有最佳的热溶胶防粘性、优越的生物相溶性和防静电性能，完全符合国家卫生标准。适用于制作高低温设备输送辊；医疗、卫生、食品、办公机械设备胶辊；压延防粘（热熔胶涂布、制革等）、防静电（薄膜、植绒等）胶辊上使用，通用硬度在40 ～80 ° A 之间为优。 各常用橡胶性能比较Different characters of various kind rubbers
橡胶材料种类性能表 序号橡胶种 类 主要材料优点劣势适用范围使用温度 1 天然橡 胶（NR）异戊二烯聚 合物 优良的回弹性， 拉伸强度、伸长 率、耐磨性，撕 裂和压缩永久变 形性能 不耐油，耐 天候、臭 氧、氧的性 能较差 制作轮胎、 减震零件、 缓冲绳和密 封零件 -60～ 100℃ 2 丁苯橡 胶（SBR）丁二烯与苯 乙烯的共聚 物 含 10％苯乙烯 的丁苯-10有良 好寒性，含 30％ 苯乙烯的丁苯 -30耐磨性优良 耐油、耐老 化性能较 差 制作轮胎和 密封零件 -60～ 120℃ 3 丁二烯 橡胶 （BR）丁二烯聚合 物 常用的顺丁二烯 橡胶，耐寒、耐 磨及回弹性能较 好 制品不耐 油，不耐老 化 适于制作轮 胎、密封零 件、减震零 件、胶带和 胶管等制品 -70~100 ℃ 4 氯丁橡 胶（CR）氯丁二烯聚 合物 耐天候，耐臭氧 老化，有自熄性， 耐油性能仅次于 丁腈橡胶，拉伸 强度、伸长率、 回弹性优良，与 金属和织物粘结 性很好 制品不耐 合成双酯 润滑油及 磷酸酯液 压油 适于制作密 封圈及密封 型材、胶管、 涂层、电线 绝缘层、胶 布及配制胶 粘剂等 -35～ 130℃ 5 丁腈橡 胶 （ NBR）丁二烯丙烯 腈的共聚物 一般含丙烯腈 18％、26％或 40％，含量愈高， 耐油、耐热、耐 磨性能愈好，但 耐寒性则相反。 含羧基的丁腈橡 胶，耐磨、耐高 温、耐油性能优 于丁腈橡胶 制品不耐 天候、不耐 臭氧老化、 不耐磷酸 酯液压油 丁腈橡胶适 于制作各种 耐油密封零 件、膜片、 胶管和软油 箱 -55～ 130℃ 6 乙丙橡 胶（EPM、 EPDM ）乙烯、丙烯的 二元共聚物 （EPM）或乙 烯、丙烯、二 烯类烯烃的 三元共聚 （EPDM） 耐天候、耐臭氧 老化，耐蒸汽、 磷酸酯液压油、 酸、碱以及火箭 燃料和氧化剂， 电绝缘性能优良 品不耐石 油基油类 适于制作磷 酸酯液压油 系统的密封 零件、胶管 及飞机、汽 车门窗密封 型材、胶布 和电线绝缘 -60～ 150℃
2：橡胶材料的特性与用途 橡胶材料的基本特点： 1、具有高弹性橡胶的弹性模量小，一般在1-9.8Mpa。伸长变形大，伸长率可高达100％，仍表现有可恢复的特性，并能在很宽的温度（-50－+150℃）范围内保持有弹性。 2、具有粘弹性橡胶是粘弹性体，由于大分子间作用力的存在，使橡胶受外力作用，产生形变时受时间、温度等条件的影响，表现有明显的应力松弛和蠕变现象，有振动或交变应力等周期作用下，产生滞后损失。 3、具有缓冲减震作用橡胶对声音及振动的传播有缓和作用，可利用这一特点来防除噪音和振动。 4、具有电绝缘性橡胶和塑胶一样是电绝缘材料。例如天然橡胶和丁基橡胶和体积电阻可达到10 5、具有温度依赖性高分子材料一般都受温度影响，橡胶在低温时处于玻璃态变硬变脆，在高温时则发生软化、熔融、热氧化、热分解以至燃烧等。 6、具有老化现象如同金属腐蚀、木材腐朽、岩石风化一样，橡胶也会因环境条件变化而发生老化，使性能变坏，使用寿命缩短。 7、必须进行硫化橡胶必须加入硫磺或其它能使橡胶硫化（或交联）的物质，使橡胶大分子交联成空间网状结构，才能得到具有使用价值的橡胶制品，但是热塑橡胶可不必硫化。
1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等，是一种非极性物质，它溶于非极性的溶剂和油中。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，在环己烷、汽油、笨中，硫化前溶解，硫化后溶胀。抵抗酸碱的腐蚀能力低，抗10%的氢氟酸，20%的盐酸，30%的硫酸、50%的氢氧化钠；耐热性不高。使用温度范围：约－60℃~＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差，在多次形变下生热量大，耐油、耐热、耐特种介质的性能差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶，无需塑炼，属于极性物质。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合，化学稳定型好，能抵抗除强酸外的大部分化学药品的腐蚀。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃~＋100℃。一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃~＋100℃ 可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃~＋100℃。主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂，如：建筑防水片、建筑密封条、公路填缝材料、桥梁支座垫片、电线包皮等。 6、丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，耐气候性好不需家防老剂，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，化学稳定性好，电绝缘性也非常好。缺点是弹性最差，加工性能差，硫化速度慢，粘着性和耐油性差。使用温度范围：约－40℃~＋120℃。主要用作内胎、水胎、气球、电线电缆绝缘层、化工设备衬里及防震制品、耐热运输带、耐热老化的胶布制品。 7、丁腈橡胶（NBR）丁二烯和丙烯晴的共聚体。特点是耐汽油和脂肪烃油类的性能特别好，仅次于聚硫橡胶、丙烯酸酯和氟橡胶，而优于其他通用橡胶。耐热性好，气密性、耐磨及耐水性等均较好，粘结力强。缺点是耐寒及耐臭氧性较差，强力及弹性较低，耐酸性差，电绝缘性不好，耐极性溶剂性能也较差。使用温度范围：约－30℃~＋100℃。主要用于制造各种耐油制品，如胶管、密封制品等。 8、氢化丁腈橡胶（HNBR）丁二烯和丙烯晴的共聚体。它是通过全部或部分氢化NBR
1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白 质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕 裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它 材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭 氧性差，容易老化变质；耐油和耐溶剂性不好，抵抗酸碱的腐蚀能 力低；耐热性不高。使用温度范围： 约－60℃～＋80℃。制作轮 胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制 品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶 －金属悬挂元件、膜片、模压制品。 2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然 橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老 化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性 差、生胶强度低。使用温度范围： 约－50℃～＋100℃。主要用 以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优 点是： 弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态 负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，
加工性能与自粘性差。使用温度范围： 约－60℃～＋100℃。一 般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构 橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化优于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围： 约－50℃～＋100℃可代替天然橡胶 制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比： 它具有 优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围： 约－45℃～＋100℃。主要用于制造要求抗臭氧、耐老
