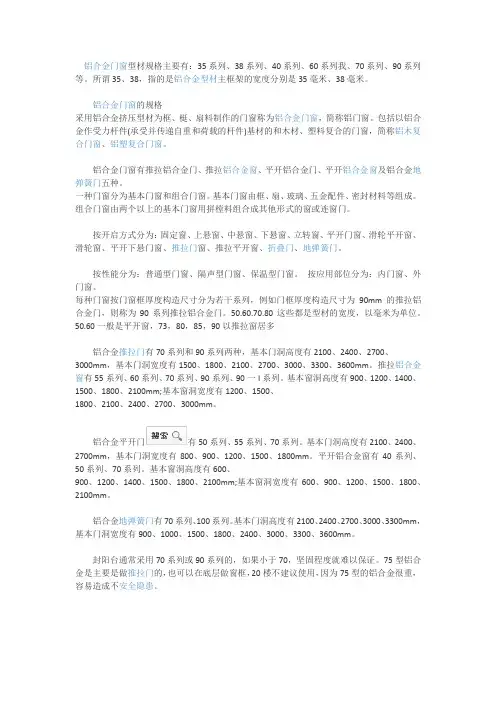

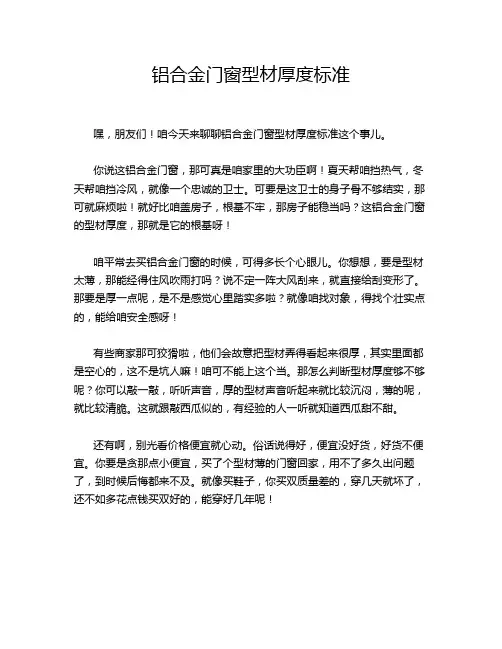

铝合金门窗型材厚度 :铝合金推拉门有70系列、90系列两种，住宅内部的铝合金推拉门用70系列即可。系列数表示门框厚度构造尺寸的毫米数。铝合金推拉窗有55系列、60系列、70系列、90系列四种。系列选用应根据窗洞大小及当地风压值而定。用作封闭阳台的铝合金推拉窗应不小于70系列。
铝合金门窗有推拉铝合金门、推拉铝合金窗、平开铝合金门、平开铝合金窗及铝合金地弹簧门五种。都有国家建筑标准设计图。
每一种门窗分为基本门窗和组合门窗。基本门窗由框、扇、玻璃、五金配件、密封材料等组成。组合门窗由两个以上的基本门窗用拼樘料组合成其他形式的窗或连窗门。
每种门窗按门窗框厚度构造尺寸分为若干系列，例如门框厚度构造尺寸为90mm的推拉铝合金门，则称为90系列推拉铝合金门。
铝合金推拉门有70系列和90系列两种，基本门洞高度有2100、2400、2700、3000mm，基本门洞宽度有1500、1800、2100、2700、3000、3300、3600mm。推拉铝合金窗有55
系列、60系列、70系列、90系列、90一I系列。基本窗洞高度有900、1200、1400、1500、1800、2100mm;基本窗洞宽度有1200、1500、1800、2100、2400、2700、3000mm。
铝合金平开门有50系列、55系列、70系列。基本门洞高度有2100、2400、2700mm，基本门洞宽度有800、900、1200、1500、1800mm。平开铝合金窗有40系列、50系列、70系列。基本窗洞高度有600、900、1200、1400、1500、1800、2100mm;基本窗洞宽度有600、900、1200、1500、1800、2100mm。铝合金地弹簧门有70系列、100系列。基本门洞高度有2100、2400、2700、3000、3300mm，基本门洞宽度有900、1000、1500、1800、2400、3000、3300、3600mm。
常用型材选用指南 第3部分：铝及铝合金 1 范围 Q/JG 097的本部分给出了常用铝及铝合金型材品种、牌号、状态、规格、精度的选用指南。 本部分适用于照相机、光学仪器等产品零件的型材选用。 2 规范性引用文件 下列文件中的条款通过Q/JG 097的本部分的引用而成为本部分的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T 3191—1998 铝及铝合金挤压棒材 GB/T 3194—1998 铝及铝合金板、带材的尺寸允许偏差 GB/T 3880—1997 铝及铝合金轧制板材 GB/T 4436—1995 铝及铝合金管材外形尺寸及允许偏差 GB/T 4437.1—2000 铝及铝合金热挤压管第1部分：无缝圆管 GB/T 6893—2000 铝及铝合金拉（轧）制无缝管 GB/T 16474—1996 变形铝及铝合金牌号表示方法 GB/T 16475—1996 变形铝及铝合金状态代号 3 品种与规格 3.1 常用型材的品种、牌号、状态和规格 常用型材的品种、牌号、状态和规格表1给出。 3.2 管材外径与壁厚 3.2.1 冷拉、轧圆管的外径与壁厚表2给出。 表2 拉、轧圆管规格单位为毫米
表1 品种、牌号、状态、规格 3.2.2 热挤压圆管的外径与壁厚表3给出。 单位为毫米 4 极限尺寸偏差
表列的单向偏差，其基本偏差为零。板材和圆管的极限尺寸偏差亦允许要求为双向偏差或单向偏差。 4.1 板材厚度极限偏差 板材厚度极限偏差按GB/T 3194—1998的规定。宽度不大于1 500 mm，厚度不大于10 mm的板材，其厚度极限偏差表4给出。 表4 板材厚度极限偏差单位为毫米 4.2 圆棒直径极限偏差 圆棒直径极限偏差按GB/T 3194—1998的规定。直径不大于120 mm的圆棒，其直径极限偏差表5给出。 表5 圆棒直径极限偏差单位为毫米 4.3 圆管外径及壁厚极限偏差 圆管外径及壁厚的极限偏差按GB/T 4436—1995的规定。外径不大于100 mm，壁厚不大于30 mm 的圆管，其外径及壁厚的极限偏差表6至表9给出。 表中的任一外径/壁厚是指管材断面上任一点测得的外径/壁厚；平均外径是指在管材断面上任意测量两个互为直角的外径所得到的平均值；平均壁厚是指管材断面上的任一外径两端测得的壁厚平均值。
铝合金门窗设计计算书 设计： 校对： 审核： 批准： 二〇一六年三月
目录 1 计算引用的规范、标准及资料 (1) 1.1 门窗及相关设计规范： (1) 1.2 建筑设计规范： (1) 1.3 铝材规范： (2) 1.4 玻璃规范： (2) 1.5 钢材规范： (2) 1.6 胶类及密封材料规范： (3) 1.7 门窗及五金件规范： (3) 1.8 相关物理性能等级测试方法： (4) 1.9 《建筑结构静力计算手册》(第二版) (5) 1.10 土建图纸： (5) 2 基本参数 (5) 2.1 门窗所在地区 (5) 2.2 地面粗糙度分类等级 (5) 2.3 抗震设防 (5) 3 门窗承受荷载计算 (6) 3.1 计算依据 (6) 3.2 计算杆件时的风荷载标准值 (7) 3.3 计算玻璃时的风荷载标准值 (7) 3.4 垂直于门窗平面的分布水平地震作用标准值 (7) 3.5 作用效应组合 (8) 4 门窗竖中梃计算 (8) 4.1 竖中梃受荷单元分析 (8) 4.2 选用竖中梃型材的截面特性 (11) 4.3 竖中梃的抗弯强度计算 (11) 4.4 竖中梃的挠度计算 (12) 4.5 竖中梃的抗剪计算 (12) 5 玻璃板块的选用与校核 (13) 5.1 玻璃板块荷载计算： (13) 5.2 玻璃的强度计算： (14) 5.3 玻璃最大挠度校核： (15) 6 附录常用材料的力学及其它物理性能 (17)
门窗设计计算书 1计算引用的规范、标准及资料 1.1门窗及相关设计规范： 《铝合金结构设计规范》 GB50429-2007 《玻璃幕墙工程技术规范》 JGJ102-2003 《建筑玻璃应用技术规程》 JGJ113-2009 《建筑幕墙》 GB/T21086-2007 《金属与石材幕墙工程技术规范》 JGJ133-2001 《铝合金门窗工程技术规范》 JGJ214-2010 《铝合金门窗》 GB/T8478-2008 《未增塑聚乙烯(PVC-U)塑料窗》 JGT/140-2005 《塑料门窗工程技术规程》 JGJ103-2008 1.2建筑设计规范： 《地震震级的规定》 GB/T17740-1999 《钢结构防火涂料》 GB14907-2002 《钢结构设计规范》 GB50017-2003 《高层建筑混凝土结构技术规程》 JGJ3-2002 《高层民用建筑设计防火规范》 GB50045-95(2005年版) 《高处作业吊蓝》 GB19155-2003 《工程抗震术语标准》 JGJ/T97-2010 《混凝土结构后锚固技术规程》 JGJ145-2004 《混凝土结构设计规范》 GB50010-2010 《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004 《建筑表面用有机硅防水剂》 JC/T902-2002 《建筑材料放射性核素限量》 GB6566-2010 《建筑防火封堵应用技术规程》 CECS154：2003 《建筑钢结构焊接技术规程》 JGJ81-2002 《建筑工程抗震设防分类标准》 GB50223-2008 《建筑工程预应力施工规程》 CECS180：2005 《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订)《建筑结构可靠度设计统一标准》 GB50068-2001 《建筑抗震设计规范》 GB50011-2010 《建筑设计防火规范》 GB50016-2006 《建筑物防雷设计规范》 GB50057-2010 《冷弯薄壁型钢结构技术规范》 GB50018-2002 《民用建筑设计通则》 GB50352-2005
《铝合金门窗工程设计、施工及验收规范》DBJ15-30-2002 简介： 内容： 1、总则 2、术语、符号 2.1 术语 2.2 符号 3、材料要求 3.1 一般规定 3.2 铝合金型材 3.4 五金配件 3.5 密封材料 3.6 金属连接件 3.7紧固件 4、工程设计 4.1 一般规定 4.2 抗风压性能设计 4.3 水密性能设计 4.4 气密性能设计 4.5 隔声性能设计 4.6 隔热性能设计 4.7 防玻璃热炸裂设计 4.8 玻璃镶嵌结构设计 4.9 防雷设计 4.10 其它安全性设计 4.11 门窗立面建筑设计 5、安装施工 5.1 一般规定 5.2 施工准备 5.3 安装施工 5.4 产品保护 5.5 安全技术措施 6、工程验收 6.1 一般规定 6.2 主控项目 6.3 一般项目 6.4 检验规则 6.5 质量验收 本规范用词用语说明 条文说明 1 总则 1.0.1为满足建筑工程的需要,使铝合金门窗的性能符合建筑功能的要求,保证铝合金门窗工程的质量,针对本省的气候特点和工程建设的实际情况,制定本规范。 1.0.2本规范适用于本省范围内的工业与民用建筑铝合金门窗工程的设计、施工及验收。其它材料制作的建筑门窗可参照本规范。
1.0.3本规范中的铝合金门窗（以下简称铝门窗）是指在建筑物上的安装高度不大于100m、无特殊功能要求（如防火、防爆、防化学腐蚀等）的铝门窗。本规范不适用于建筑幕墙上的铝门窗、斜屋顶窗和采光天窗等工程。安装高度大于100m的门窗工程应采取相应的措施。 1.0.4铝门窗工程的设计、施工及验收，除应符合本规范外，尚应符合国家现行的有关标准、规范的规定。 2 术语、符号 2.1.1 主型材 连接组合成门窗框基本构架，在其上装配玻璃、辅型材和开启扉及其它附件的门窗框材；连接组合成门窗扇基本构架，在其上装配玻璃、辅型材及其它附件的门窗扇挺型材。 2.1.2 辅型材 门窗框架构件体系中，镶嵌或固定于主型材构件上，起到传力或某各功能作用的附加型材（如玻璃压条、披水条等）。 2.1.3 主要受力构件 门窗立面内承受并传递门窗自身重力及水平风荷载等作用力的中横框、中竖框、扇挺等主型材，以及组合门窗拼樘框型材。 2.1.4 型材截面主要受力部位 门窗主型材横截面中，承受垂直和水平方向荷载作用力的腹板、翼缘或固定其它构件的连接受力部分等主要部位。 2.1.5 隐框、半隐框窗 采用结构胶将玻璃与窗框或窗扇构架粘结装配在起，框、扇型材构件不显露于或部分显露于室外表面的铝合金玻璃窗。 2.1.6 雨幕原理 在建筑外围护结构或构件空腔的室外表面开口构造处进行适当的遮蔽形成雨幕，并对室内表面接缝进行有效的密封，以实现空腔内气压与室外风压力的平衡，从而减少或消除雨水通过外部开口的作用力，防止外围护结构或构件发生雨水渗漏的设计原理。 2.1.7 隔热性能 建筑门窗在夏季阻隔太阳辐射得热以及室外高温得热的能力。 2.1.8 干法安装 门窗洞口墙基体上预先设置金属附加外框并进行防水密封处理，待洞口墙体表面装饰湿业全部完成后，再在附加框架上固定门窗的安装方式。 2.1.9 湿法安装 门窗洞口墙体面层装饰湿作业前开始安装门窗，采用连接件在洞口墙基体上固定门窗框，然后对门窗框与洞口墙体间隙进行密封理的门窗安装方式。 2.2 符号 2.2.1 W k——围护结构风荷载标准值； 2.2.2 W o——基本风压； 2.2.3 βgz——高度Z处的阵风系数； 2.2.4 μs——局部风压体型系数； 2.2.5 μz——风压高度变化系数； 2.2.6 l——杆件跨度； 2.2.7 [u] ——杆件弯曲允许挠度值； 2.2.8 u max——杆件弯曲最大挠度值； 2.2.9 △P——水密性能压力差值； 2.2.10 V o——水密性能设计风速； 2.2.11 ?k——风荷载（标准值）作用所产生的应力； 2.2.13 ?k——材料强度标准值； 2.2.14 K——安全系数。 3 材料要求 3.1 一般规定

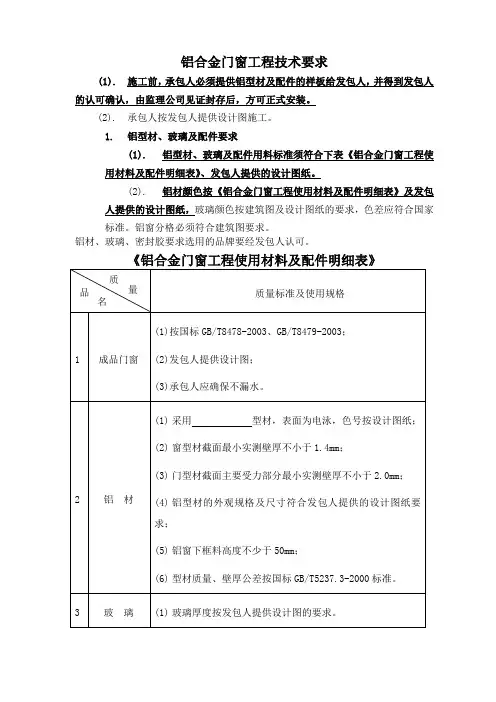

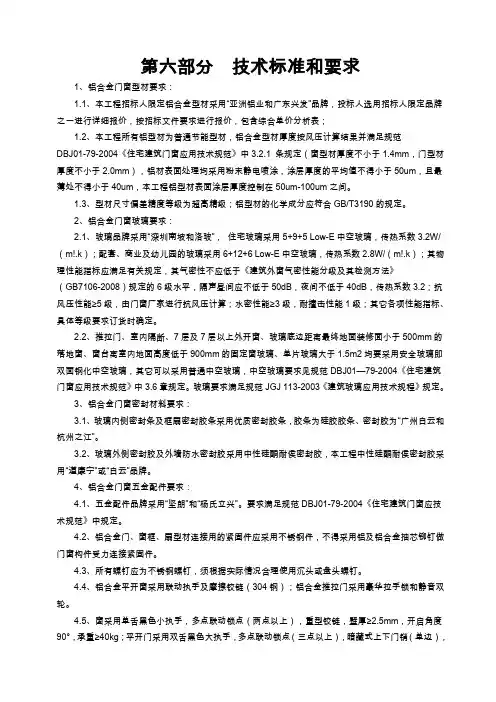

环球.金水湾二期铝合金门窗技术参数 一、工程名称： 环球.金水湾二、三期铝合金门窗工程 二、工程地点： 北城新区温凉河路与长沙路交汇处。 三、招标范围： 东区G1~G5;西区G1~G8楼栋，具体施工内容见建筑图纸及工程量清单。 四、工期要求： 进场时间和施工工期以接到甲方通知为准，按照甲方要求的合理工期进行施工。 五、设计依据及标准 本工程设计、施工及验收标准均按国家现行有关标准及规范执行。 《铝合金建筑型材》GB/T5237.1-5237.5-2008 《铝合金门窗》GB/T8479-2008 《建筑装饰装修工程质量验收规范》GB50210-2001 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008 《建筑外窗保温性能分级及检测方法》GB/T8484-2008 《建筑外窗空气隔声性能分级及检测方法》GB/T8485-2008 《建筑玻璃应用技术规程》JGJ113-2009 《建筑安全玻璃管理规定》2116号文及临沂地方规定等相关技术标准。 《镶玻璃构件耐火试验方法》GB/T125113-2006标准 六、节能及其它技术设计要求： 1.断桥隔热铝合金型材,65系列（5+12A+5+12A+6）；阳台推拉门断桥隔热铝合金型材（5+9A+5+9A+6）。 2.外窗（含阳台门）的气密性能等级不应低于国家标准《建筑外窗气密性能分级及检测方法》GB 7107规定的4级；保温性能中传热系数《1.8W/（m2?K）。其单位缝长空气渗透量q1不大于1.0m3/(m h)；单位面积空气渗透量q2不大于3.0m3/(m2 h)。 3.面积大于1.5平方米的门窗均采用安全玻璃。 4、所有外窗玻璃均为无色中空玻璃。 5、窗台高度低于900的固定扇为5.0mm厚钢化玻璃。 6、外窗均安装纱窗。 7、建筑外墙上的门、窗的耐火完整性不小于0.5h。 8、开启方式说明：
铝合金门窗：http//:https://www.doczj.com/doc/276422943.html, 阳光房设计https://www.doczj.com/doc/276422943.html, 铝合金门窗－规格标准 GB/T 8478-2008《铝合金门》 GB/T 8479-2008《铝合金窗》 GB 5237-2004《铝合金建筑型材》 GB/T 5824-1986《建筑门窗洞口尺寸系列》 JG/T 187-2006《建筑门窗用密封胶条》 JC/T 635-1996《建筑门窗密封毛条技术条件》 JGJ 113-2003《建筑玻璃应用技术规程》 JGJ 75-2003《夏热冬暖地区居住建筑节能设计标准》 JGJ 134-2001《夏热冬冷地区居住建筑节能设计标准》 GB50352-2005《民用建筑设计通则》 GB/T 50378-2006《绿色建筑评价标准》 GB50096-1999（2003年版）《住宅设计规范》 GB/T 50362-2005《住宅性能评定技术标准》 GB50189-2005《公共建筑节能设计标准》 GB50210-2001《建筑装饰装修工程质量验收规范》 JGJ 26《民用建筑节能设计标准》 规格 门窗洞口尺寸应符合GB/T 5824《建筑门窗洞口尺寸系列》的规定。 铝合金门窗有推拉铝合金门、推拉铝合金窗、平开铝合金门、平开铝合金窗及铝合金地弹簧门五种。都有国家建筑标准设计图。每一种门窗分为基本门窗和组合门窗。基本门窗由框、扇、玻璃、五金配件、密封材料等组成。组合门窗由两个以上的基本门窗用拼樘料或转向料组合成其他形式的窗或连窗门。每种门窗按门窗框厚度构造尺寸分为若干系列，例如门框厚度构造尺寸为90mm的推拉铝合金门，则称为90系列推拉铝合金门。 铝合金推拉门有70系列和90系列两种，基本门洞高度有2100、2400、2700、3000mm，基本门洞宽度有1500、1800、2100、2700、3000、3300、3600mm。 推拉铝合金窗有55系列、60系列、70系列、90系列、90一I系列。基本窗洞高度有900、1200、1400、1500、1800、2100mm；基本窗洞宽度有1200、1500、1800、2100、2400、2700、3000mm。 铝合金平开门有50系列、55系列、70系列。基本门洞高度有2100、2400、2700mm，基本门洞宽度有800、900、1200、1500、1800mm。 平开铝合金窗有40系列、50系列、70系列。基本窗洞高度有600、900、1200、1400、1500、1800、2100mm；基本窗洞宽度有600、900、1200、1500、1800、2100mm。 铝合金地弹簧门有70系列、100系列。基本门洞高度有2100、2400、2700、3000、3300mm，基本门洞宽度有900、1000、1500、1800、2400、3000、3300、3600mm。铝合金型材表面阳极氧化膜颜色有银白色、古铜色。 玻璃品种可采用普通平板玻璃、浮法玻璃、夹层玻璃、钢化玻璃、中空玻璃等。玻璃厚度一般为5mm或6mm。 文章整理：https://www.doczj.com/doc/276422943.html, https://www.doczj.com/doc/276422943.html, 铝合金门窗：http//:https://www.doczj.com/doc/276422943.html, 阳光房设计https://www.doczj.com/doc/276422943.html,
铝及铝合金检验标准 来源：中国铝材信息网，更新时间：2006-10-3 20:03:53，阅读：385次 1、目的 发现、控制不合格品，采取相应措施处置，以防不合格品误用。 2、范围 适用于外协制品、成品及顾客退货各过程中涉及到的工序名称。 3、定义（无） 4、职责 4.1 品质部负责不合格的发现，记录标识及隔离，组织处理不合格品。 4.2 制造部参与不合格品的处理。 4.3 供应部负责进料中不合格品与供应商的联络。 4.4 管理者代表负责不合格品处理的批准。 5.氧化类型: B3-002 胚料 B3-003 黑色阳极氧化 B3-004 银白阳极氧化 B3-005 雾银阳极氧化 B3-006 磨砂阳极氧化 B3-007 古铜阳极氧化 B3-008 金黄色阳极氧化 B3-009 香槟色阳极氧化 B3-010 光亮阳极氧化 B3-011 黑色化学氧化 B3-012 银白化学氧化 B3-013 雾银化学氧化 B3-014 磨砂化学氧化 B3-015 古铜化学氧化 B3-016 金黄色化学氧化 B3-017 香槟色化学氧化 B3-018 光亮化学氧化 5、检验 5.1抽检标准 检验员按照按照《GB/T 2828。1-2003/ISO 259-1：1999 计数抽样检验程序第一部分》对来料进行抽检。抽检水平一般为Ⅱ级，AQL=1.5。检验合格，真写检验记录并在验收单上签字；检验不合格，填写《填写检验不合格通知单》，交主管进行判定。 5.2检验内容： 5.2.1检验来料包装是否符合要求。出厂标识是否清楚、完整。 5.2.2 对照验收单检验来料的材料、型号、代码是否符合要求。 5.2.4表面外观检验:表面如要求拉丝则要求纹路粗细均匀,表面清洁，不得有明显的划痕、磕碰伤、斑点及污疵等缺陷;要求膜层均匀、连续、完整，不允许有膜层疏松;表面不得有挂灰; 表面不允许有由于合金表面不均匀,用细砂纸打磨后重新氧化带来的长条纹。 5.2.6 测厚仪检验膜厚，不允许没有氧化膜或氧化膜偏薄。一般要求氧化膜不得小于4μm。

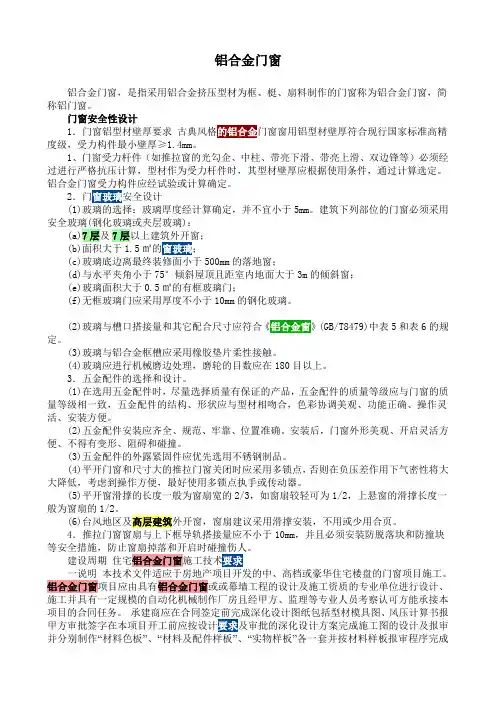

铝合金门窗型材参考标准 铝合金门窗执行标准GB/T8478-2008 1 材料要求 1.1 铝合金型材：外门窗框、扇、拼樘框等主要受力杆件所用主型材壁厚应经设计计算或试验确定。主型材截面主要受力部位基材最小实测壁厚，外门不低于 2.0mm；外窗不低于1.4mm。 1.2 表面处理： 1.3 玻璃：铝门窗玻璃应采用符合GB 11614规定的建筑级浮法玻璃或以其为原片的各种加工玻璃。玻璃的品种、厚度和最大许用面积应符合JGJ 113有关规定。 1.4 密封及弹性材料：铝门窗玻璃镶嵌、杆件连接及附件装配所用密封胶应与所接触的各种材料相容，并与所需粘接的基材粘接。隐框窗用的硅酮结构密封胶应具有与所接触的各种材料、附件相容性，与所需粘接基材的粘接性。 1.5 五金配件：铝门窗框扇连接、锁固用功能性五金配件应满足整樘门窗承载能力的要求，其反复启闭性能应满足门窗反复启闭性能要求。 1.6 铝门窗组装机械联接应采用不锈钢紧固件。不应使用铝及铝合金抽芯铆钉做门窗受力联接用紧固件。 2 外观 2.1 产品表面不应有铝屑、毛刺、油污或其他污迹；密封胶缝应连续平滑，连接处不应有外溢的胶粘剂；密封胶条应安装到位，四角镶嵌可靠，不应有脱开现象。
2.2 门窗框扇铝合金型材表面没有明显的色差、凹凸不平、划伤、擦伤、碰伤等缺陷。 2.3 铝合金型材表面在许可范围内的擦伤和划伤，可采用相应的方法进行修补，修补后应与原涂层的颜色和光泽基本一致。 2.4 玻璃表面应无明显色差、划痕和擦伤。 3 门窗及装配尺寸 门窗及框扇装配尺寸偏差单位：mm 4 装配质量 4.1门窗框、扇杆件连接牢固，装配间隙应进行有效的密封，紧固件就位平整，并进行密封处理。 4.2门窗附件安装牢固，开启扇五金配件运转灵活，无卡滞。紧固件就位平整，并进行密封处理。 4.3 门窗框、扇杆件的连接构造可靠，人接触的部位应平整，具有使用的安全性。 4.4 门窗附件的安装连接构造可靠，并具有更换和维修的方便性。长期承受荷载和门窗反复启闭作用的五金配件，其本身构造应便于其易损零件的更换。
1,国外压铸铝合金的成分及特征： JIS ALCOA 主要化学成分 规格规格Si(硅) Cu(铜) Mg(镁) Zn(锌) Mn(锰) Fe(铁) Ti(钛) Ni(镍) Sn(锡) Al(铝) ADC1 A13 11/13 0.6↓0.3↓0.5↓0.3↓ 1.3↓-- 0.5↓0.1↓余量ADC3 A360 9/10 0.6↓0.4/0.6 0.5↓0.3↓ 1.3↓-- 0.5↓0.1↓余量ADC4 360 9/10 0.6↓0.4/0.6 0.5↓0.3↓ 2.0↓0.5↓0.1↓余量ADC5 218 0.3↓0.2↓4/11 0.1↓0.3↓ 1.8↓-- 0.5↓0.1↓余量ADC6 214 1.0↓0.12↓ 2.5/4 0.4↓0.4/0.5 0.8↓-- 0.1↓0.1↓余量ADC7 43 4.5/9.5 0.6↓0.3↓0.5↓0.3↓ 1.3↓-- 0.5↓0.1↓余量ADC8 85 4.5/7.5 2.0-4.5 0.3↓ 1.0↓0.3↓ 1.3↓0.5↓0.3↓余量ADC9 85 4.5/7.5 2.0-4.0 0.3↓ 1.0↓0.5↓ 2.0↓0.5↓0.3↓余量ADC10 A380 7.5/9.5 2/4 3/4 0.3↓ 1.0↓3.0↓0.5↓ 1.3↓-- 0.5↓0.3↓余量ADC12 384 10.5/12 1.5/3.5 0.3↓ 1.0↓0.5↓ 1.3↓-- 0.5↓0.3↓余量Al-Si 母合金20.1 0.04 0.03↓0.04↓0.03↓0.3↓5↓余量380 7.5/9.5 3/4 0.3↓ 3.0↓0.5↓ 1.3↓-- 0.5↓0.3↓余量 铝合金机械属性 机械性能 合金代号合金状态 抗拉强度伸长率 ADC1 压铸热处理296 2.5 ADC3 压铸热处理317 5.0 ADC4 压铸热处理324 3.0 ADC5 压铸热处理310 8.0 ADC6 压铸热处理-- -- ADC7 压铸热处理-- -- ADC8 压铸热处理-- -- ADC9 压铸热处理-- -- ADC10 压铸热处理330 3.0 ADC12 压铸热处理325 1.0 AC1A 铸态157 5 AC2A 铸态177 2 AC3B 铸态157 1 AC3A 铸态177 5 AC4A 铸态177 3
没有上梁的窗户 1:边框=窗户的高度 2:上下滑=窗户的宽度―2公分 3:勾光启=边框―5.2公分 4;上下方=上下滑÷2+0.5公分(三个扇子的见例外尺寸 5:玻璃高=勾光启―9.3公分 6:玻璃宽=上下方-6公分(三个扇子的中间大扇子-7公分 7:纱扇子高度=边框-5公分 8:纱扇子宽度=上下方+1公分二:带上梁的窗户 1:边框=窗户的高度2:上.中.下=窗户的宽度―2公分 3:勾光启=划线的数-1.2公分 4:上下方=上中下 ÷2+0.5 5:插板.中立=边框-划线数-7公分 6:扣线横长=径里-0.6公分 7:扣线竖长=中立.插板-1公分(扣线切角 8:玻璃高=划线数-10.5公分(也=勾光启-9.3公分 9:玻璃宽同上 10:纱扇子高=划线数-0.5公分 11:纱扇子宽同上三:三个扇子的例外尺寸(非标料要靠自己去量和计算 1:三扇子的小扇上下方=(下滑+9÷4-1.8公分 2:三扇子的大扇子上下方=(下滑+9÷2 3:小扇子的玻璃高同上 4:大扇子的玻璃高同上,宽=上下方-7公分 80型铝合金的下料尺寸一:没有上梁的窗户= 1:边框高=窗高 2:上下滑=窗户宽-3公分(鲁和的-3.5公分 3:勾光启=边框-5.3公分 4:上下方=上下滑÷2-4.7公分(三扇子的大扇子宽=上下滑÷2-2公分,小扇子宽=上下滑÷4-4.7公分 5:玻璃高=勾光启-7.6公分 6:玻璃宽=上下方-0.5公分7;纱扇子高=边框-7.5公分 8:纱扇子宽=上下滑÷2 二:带上梁的窗户 1:边框=窗高 2:上中下=窗宽-3公分(鲁和的-3.5 3:勾光启=边框-上梁满外数-1.8公分 4:上下方=上中下÷2-4.7公分(三扇子同上 5:插板,中立=上梁满外-7.2公分 7:扣线横长=上中下-3.8公分 8:扣线竖长=中立插板数-0.2公分 9:纱扇子高里挂=边框-上梁满外-4公分纱扇子高外挂=边框-上梁满外-1.3公分
铝合金门窗安装规范 如果出现启闭门窗时有阻滞现象，开关需要很大力气，框扇搭接宽度小，周边缝隙不均等现象时，一般是由以下几个因素造成的： （1）门窗框或扇变形，密封条松动脱落。 （2）五金配件损坏。 （3）安装质量差，超出允许偏差甚多，又未予及时调整。 防治措施： （1）门窗安装要符合安装工序，随时检查和调整每工序的安装质量。 （2）窗框及窗洞均要划出中线，窗框装入洞口时要中线对齐，框角作临时固定，仔细调 整窗框的垂直度、水平度及直角度，误差应在允许偏差范围内。 （3）门窗扇入框前应检查对角线及平整度偏差，人框后要用钢板尺、塞尺检查框扇的搭 接宽度、周边缝隙，直至符合要求。 （4）正确安装五金零件，发现损坏应及时更换。 （5）做好成品保护及平时的使用保养，防止外力冲击，不得悬挂重物，致使门窗变形。 使用时要轻开轻关，延长其使用寿命。 铝合金门窗框同墙体连接处开裂；推拉或启闭门窗时，框扇抖动；受风压或用手推拉时，窗框变形大、晃动，给人以不安全感。 造成这些质量问题的原因是： （1）门窗型材选择不当，规格偏小，型材厚度偏薄。 （2）门窗框同墙体的连接、固定方法不当。 （3）组合门窗拼接时构造不合理，连接不牢固，受力后产生变形。 要解决这些问题，应采取以下防治措施： （1）铝合金门窗应按门窗洞口尺寸、安装高度，选择合适的型材。用于住宅工程的铝合 金型材断面，平开窗形式的不小于55系列；推拉窗的不小于75系列；内阳台平开窗的不小 于75系列。铝合金窗型材的壁厚不小于1.4mm，门的型材壁厚不小于2mm。 （2）门窗框安装时，应采用连接件同墙体作可靠的连接。连接件距框边角的距离不应大 于180mm，连接件之间的间距不大于50Omm。连接件应采用厚度不小于 1.5mm的薄钢板，并有防腐处理。连接方法一般采用膨胀螺栓、射针或开又铁脚埋入墙体内，不得用圆、针将门窗框直接钉人墙体固定。 （3）安装组合门窗时，要注意合理设置中挺、中档，确保拼接杆件及门窗的整体刚度， 连接件的规格间距符合要求，并应连接紧密。 日常使用中有时会发现铝合金门窗框周边同墙体连接处出现渗漏水，尤其窗下角为多见；其次是组合窗的拼接处出现渗水。
铝合金门窗制作与安装标准及工艺要求 一、铝合金门窗的制作： 1.施工准备 1.1材料准备 1.1.1铝合金型材：门窗用铝合金型材的规格、系列、壁厚、氧化膜厚度、色泽应符合设计图纸及国家标准《铝合金建筑型材》GB5237-2012的要求。 1.1.2玻璃密封胶：门窗用玻璃密封胶的颜色应和铝型材的颜色协调，其质量和技术性能应满足《建筑用硅酮结构密封胶》GB16776-2005的相关要求。 1.1.3门窗附件：门窗配件的选用应符合工程具体规定（即设计图纸规定）。 1.2主要机具 主要机具：手提式电锯、台钻、气动钻、气动双头锯床、冲床、仿形铣床、液压撞角机、钻铣两用床等。 1.3作业条件 1.3.1所有原材料必须具备出厂合格证,并经检验合格后方可使用。 1.3.2必须具备完整的会签、审定的设计计算书，立面分格及节点大样设计图纸。工艺制作加工图等资料。 1.3.3各型号门窗必须先制作一樘样品，经专业质检员检查合格后方可批量生产。 2施工工艺 2.1工艺流程
选料→型材下料→铣切槽口、冲、钻孔工艺→框组装→胶条安装→包装及运输 2.2操作工艺 2.2.1各工艺程序必须严格按照国家规范和工艺加工图要求进行。 2.2.2选料：按照设计图纸的材料要求，参照GB5237有关规定对型材表面质量进行检查，型材表面应无明显的凹陷、划痕、脱膜，端面无扭曲变形现象。 2.2.3型材下料： a、按照工艺加工图所注尺寸进行划线、按线切割，划线切割应结合所用铝合金型材的长度，长短搭配、合理用料，减少短头废料。切割时要注意表面处理的颜色一致，以免影响美观。 b、下料时，应严格按照设备操作规程进行，首先根据图纸及下料单确定下料尺寸，在批量生产加工时，先下一樘窗框的料，检验合格后，再投入批量加工生产，并做好三检工作，抽检率不低于10%，批量制作不足100樘抽检件数不得低于10件，以保证产品批量的合格率； c、根据型材的断面大小来调整锯床的进刀速度，以免机器损坏，造成锯片爆裂，型材变形等不良后果。 d、下料后的产品构件应按照工程、规格、数量的不同进行分别堆放，并分层用软质材料垫衬，避免型材表面受损； 2.2.4铣切槽口、冲、钻孔工艺 a、中梃铣切：调试设备，做好润滑工作，在批量生产加工时，先进行铣切一樘，并且检验，保证中梃远端与边框两个远端距离中心连接点垂直且中梃外表面与边框外表面在同一平面内，检验合格后，再进行批量生产加工，且在批量生产加工过程中，使用深度尺进行检
《建设工程工程量清单计价规范》(GB50500-2003)的“附录B装饰装修工程工程量清单项目及计算规则”中的“B. 4门窗工程”分别对木门、金属门、金属卷帘门、其他门、木窗、金属窗、门窗套、窗帘盒及窗帘轨和窗台板的工程量计算规则作为统一性规定，但是《建设工程工程量清单计价规范》并没有对门窗工程的造价计算给出具体方法，所以本文对金属门窗之一的铝合金门窗的造价计算进行阐述，同时亦希望以己之“砖”引出门窗技术专家及造价人员之“玉”。 门窗工程作为专业分包工程导致门窗工程造价具有一定的技术性，为了适当降低造价人员对门窗技术的依赖或束缚，将本文所指造价定位在设计概算或施工图预算的层次。 进行门窗工程造价的计算，需耍造价人员理解门窗的基本组成:固定部分、开启部分和固定部分和开启部分的联系—五金件。本人认为对照门窗竣工图对照竣工建筑的门窗以及材料封样件去理解门窗节点不失为一个好方法，因为门窗竣工图和竣工建筑的门窗都易为业主的造价人员所获得或接近，以上提及的资料或材料更易为门窗工程分包商的造价人员所获得。 为加深没有门窗工程造价经历的造价人员对门窗节点的理解，现以平开窗C2418为例对门窗节点进行扼要解释。 节点01为窗固定部分的横剖节点，中空玻璃通过压线固定在窗边框上，框角码的作用是连接横窗边框和竖边框，密封胶条的作用是防止室外雨水或风或灰尘进人室内，同时密封胶条还作为铝合金窗边框和中空玻璃之间的缓冲部件。 节点02为窗开启部分的横剖节点，中空玻璃通过压线固定在窗扇挺上，扇角码的作用是连接横窗扇挺和竖窗扇挺，密封胶条3的作用和密封胶条2相同，密封胶条1的作用是密封作用—防止室外雨水或风或灰尘进人室内，合页的作用是连接门窗的部分框—窗边框和窗的开启扇—窗扇挺，合页为五金件之一。 节点03为窗开启部分的竖剖节点，横中框作为窗固定部分之一。 节点04为窗开启部分的竖剖节点，加强中框亦作为窗固定部分之一，人通过转动窗执手控制铝连杆在窗扇挺的凹槽内上下滑动，从而实现铝连杆上的锁点正对或偏离安装在加强中框上的锁座。当锁点正对锁座时，窗扇锁闭;当锁点偏离锁座时，窗扇可开启。 同理，对于铝合金推拉窗而言，人通过滑轮实现窗扇的推拉，通过窗锁实现窗扇的锁闭;对于地弹门而言，门扇通过地弹簧五金实现开启，门拉手为方便开启关闭门扇而设置，门扇的锁闭则通过地锁或插销实现。(附录1:门窗大样图，附录2:门窗节点图) 为了将复杂问题简单化，现将门窗工程造价的计算分解为以下五个步骤: 1)阅读并理解门窗工程招标文件/谈判文件和方案图/施工图 2)编制门窗材料计算表、型材表、五金表、面板表、密封件表，材料询价 3)人、材、机的计算和汇总 4)分部分项工程量清单计价 5)汇总造价 门窗工程造价计算的思路为明确门窗工程要求，先算材料后取人工工日和机械台班，量价合一而得分部分项工程量清单计价费用，最后汇总得出工程造价。第二个步骤是重点也是难点，往往花费总工作时间的50%以上。 以下分别对五个计算步骤进行阐述
铝合金门窗型材厚度 :铝合金推拉门有70系列、90系列两种，住宅内部的铝合金推拉门用70系列即可。系列数表示门框厚度构造尺寸的毫米数。铝合金推拉窗有55系列、60系列、70系列、90系列四种。系列选用应根据窗洞大小及当地风压值而定。用作封闭阳台的铝合金推拉窗应不小于70系列。 铝合金门窗有推拉铝合金门、推拉铝合金窗、平开铝合金门、平开铝合金窗及铝合金地弹簧门五种。都有国家建筑标准设计图。 每一种门窗分为基本门窗和组合门窗。基本门窗由框、扇、玻璃、五金配件、密封材料等组成。组合门窗由两个以上的基本门窗用拼樘料组合成其他形式的窗或连窗门。 每种门窗按门窗框厚度构造尺寸分为若干系列，例如门框厚度构造尺寸为90mm的推拉铝合金门，则称为90系列推拉铝合金门。 铝合金推拉门有70系列和90系列两种，基本门洞高度有2100、2400、2700、3000mm，基本门洞宽度有1500、1800、2100、2700、3000、3300、3600mm。推拉铝合金窗有55 系列、60系列、70系列、90系列、90一I系列。基本窗洞高度有900、1200、1400、1500、1800、2100mm;基本窗洞宽度有1200、1500、1800、2100、2400、2700、3000mm。 铝合金平开门有50系列、55系列、70系列。基本门洞高度有2100、2400、2700mm，基本门洞宽度有800、900、1200、1500、1800mm。平开铝合金窗有40系列、50系列、70系列。基本窗洞高度有600、900、1200、1400、1500、1800、2100mm;基本窗洞宽度有600、900、1200、1500、1800、2100mm。铝合金地弹簧门有70系列、100系列。基本门洞高度有2100、2400、2700、3000、3300mm，基本门洞宽度有900、1000、1500、1800、2400、3000、3300、3600mm。
一、施工准备 铝合金窗施工前的主要工作有：查验复核窗的尺寸、样式和数量——检查铝合金型材的规格与数量——检查铝窗五金附件的规格与数量。 (一〕查验复核宙的尺寸与样式 在装饰工程中，一般都采用现场进行铝窗制作与安装。查验铝窗尺寸与样式的工作，即是根据施工现场对照施工图，检查一下有否不相符合之处，有否安装问题，有否与电器、水卫、消防等设备相互妨碍的问题等。如发现问题要及时上报，与有关人员共同商讨解决方法。瞩怂润厉钐瘗睐枥庑赖。 (二)检查铝合金型材的规格尺寸 目前，生产铝合金型材的厂家较多，虽然都是同一系列的铝合金型材，但其形状尺寸和壁厚尺寸也会出现不同程度上的误差，这些误差会在铝窗的制作和使用过程中产生不便甚至麻烦。所以，在制作铝窗前要检查铝型材的尺寸，主要是铝合金型材相互接合的尺寸。闻创沟烩铛险爱氇谴净。 (三)检查五金件及其他附件的规格 铝窗歹金件分推拉窗和平开窗两大类，每类又有若干系列，所以，在制作以前要检查一下五金件与所制作的铝窗是否配套。同时，还要检查一下各种附件是否配套，如各种封边毛条、橡胶边封条和碰口垫等，能否正好与铝型材衔接安装。如果与铝型材不配套，会出现过紧或过松现象。过紧，在铝宙制作时安装困难；过松，安装后会自行脱出。残骛楼诤锩濑济溆堑籁。 此外，采用各种自攻螺钉要长短适合，螺钉的长度通长为15mm左右。 三、推拉窗的制作与安装 推拉窗有带上窗及不带上窗之分。在用料规格上有55系列、70系列、190系列三种。55系列的铝型材与后两种系列在形状上有较大差别，而70系列与90系列这两种铝型材形状相同，但尺寸大小有明显差别。在这种系列中，90系列是最常用的一种。图2—11是90系列铝窗带上宙的双扇推拉窗装配图。下面以该装配图为例介绍推拉窗的制作方法。酽锕极额闭镇桧猪诀锥。 (一)按图下料 下料是铝窗制作的第一道工序，也是最重要最关键的工序。如果下料不准，会造成尺寸误差、组装困难或无法安装。下料错误或下料误差也会造成铝材的浪费。所以，下料尺寸必然准确，其误差值应控制在2mm范围内。弹贸摄尔霁毙揽砖卤庑。 下料时，用铝合金切割机切割型材，切割机的刀口位置应在划线以外，并留出划线痕迹。 1．上窗下料 窗的上窗通常是用25．4mm×902nm的扁方管做成“口”字形。“口”字形的上、下两条扁方管长度为窗框的宽度，“口”字形两边的竖扁方管长度，为上窗高度减去两个扁方管的厚度。谋荞抟箧飙铎怼类蒋蔷。 2．窗框下料 窗框的下料是切割两条边封铝型材和上、下滑道铝型材各一条。两条边封的长度等于全窗高减去上宙部分的高度。上、下滑道的长度等于窗框宽度减去两个边封铝型材的厚度。厦礴恳蹒骈时尽继价骚。 3．窗扇下料 因为窗扇在装配后既要在上、下滑道内滑动，又要进人边封的槽内，通过挂钩把窗扇销住。窗扇销定时，两窗扇的带钩边框之钩边刚好相碰，但又要能封口。所以，窗扇下料要十分小心，使窗扇与窗框配合恰当。茕桢广鳓鲱选块网羁泪。
门窗铝合金型材基本上没什么国标非标之说，但是国家对建筑铝型材有专门的行业规范，主要对型材的厚度、材质等做出要求。每家铝合金型材生产企业所生产的产品基本上大同小异，只不过在具体的结构上有所出入。 但是像比较通用的系列，例如国标50、868、90，这些基本上都一样。80系列、60系列指的是铝合金型材边框的宽度分别是80毫米、60毫米。根据型材挤压后的加工工艺，基本上可以分为氧化、电泳、静电粉末喷涂、氟碳喷涂、木纹转印这几种，也就是说涂装方法不同。目前市场上消费的85%为静电粉末喷涂型材，即彩铝型材。 铝合金门窗的分类：
铝合金门窗主要包括：推拉铝合金门、推拉铝合金窗、平开铝合金门、平开铝合金窗及铝合金地弹簧门五种。都有国家建筑标准设计图。每一种门窗分为基本门窗和组合门窗。基本门窗由框、扇、玻璃、五金附件、密封材料等组成。组合门窗由两个以上的基本门窗用拼樘料组合成其他形式的窗或连窗门。 每种门窗按门窗框厚度构造尺寸分为若干系列，例如门框厚度构造尺寸为90mm的推拉铝合金门，则称为90系列推拉铝合金门。推拉铝合金门有70系列和90系列两种，基本门洞高度有2100、2400、2700、3000mm，基本门洞宽度有1500、1800、2100、2700、3000、3300、3600mm。 推拉铝合金窗有55系列、60系列、70系列、90系列、90一I系列。基本窗洞高度有900、1200、1400、1500、1800、2100mm;基本窗洞宽度有1200、1500、1800、2100、2400、2700、3000mm。 平开铝合金门有50系列、55系列、70系列。基本门洞高度有2100、2400、2700mm，基本门洞宽度有800、900、1200、1500、1800mm。 平开铝合金窗有40系列、50系列、70系列。基本窗洞高度有600、900、1200、1400、1500、1800、2100mm;基本窗洞宽度有600、900、1200、1500、1800、2100mm。 铝合金型材表面阳极氧化膜颜色有银白色、古铜色。玻璃品种可采用普通平板玻璃、浮法玻璃、夹层玻璃、钢化玻璃、中空玻璃等。玻璃厚度一般为5mm或6mm。
铝型材国家标准分析 The manuscript was revised on the evening of 2021

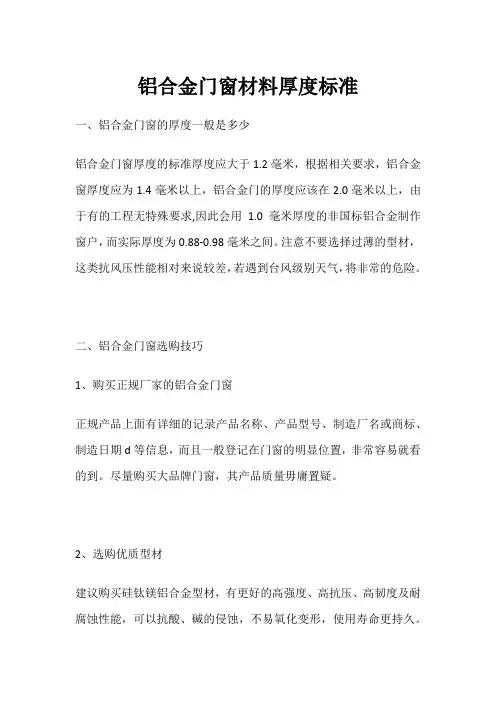

铝型材国家标准分析 ? 【中国门户】 随着越来越多的厂家开始生产断桥铝门窗型材，不少不正规的厂家生产的断桥铝门窗型材都不达标，其中这些厂家主要在河北、山东，今天主要分析一下断桥铝门窗型材的国家标准。 断桥铝门窗型材的主要受力部位的壁厚由增加到。铝材表面处理有了新的要求，阳极氧化、着色≥15μm，电泳涂漆≥16μm，粉末喷涂≥40μm，氟碳喷涂≥30μm。新标准中铝型材表面处理技术要求与国际标准更为接近。断桥铝价格升高，断桥铝型材市场火热。对门窗的保温性能进行了调整，使节能铝合金门窗产品符合不同地区、不同性能建筑物的节能要求。水密性能取消了50Pa 等级，增加了700Pa等级，以适应台风高发地区建筑门窗的使用。 型材壁厚：一般作家装产品，门窗厂多数选用出材率高的产品也就是壁厚比较薄的产品以降低造价，象瑞达出产的厚就低于国标。国标规定：型材厚度应大于或等于。 隔热条：隔热条使断桥铝型材最关键造成部分，必须使用PA66尼龙，这是国家标准规定的，但目前装修市场上很多厂家使用便宜的PVC塑料隔热条，这将严重影响产品使用寿命。 有了上面的标准分析，在选购断桥铝门窗的时候我们主要从以下几个方面分析： 1.要看用料，好的断桥铝门窗所用的断桥铝门窗型材，在厚度、强度和氧化膜等方面，应符合国家的有关标准规定，壁厚应在毫米，至少要达到每平方毫米108牛顿的屈服强度、每平方米毫米157牛顿的抗拉强度，氧化膜厚度要达到10微米。对于不符合以上标准的，一定是劣质的铝合金门窗型材，请业主们谨慎选择。 2.要说道说道业主们普遍比较关心的价格问题了，在一般情况下，好的断桥铝门窗因生产成本高，断桥铝门窗价格一定比劣质断桥铝门窗要高30%左右。对于有些使用厚仅毫米铝型材生产出来的断桥铝门窗，抗拉强度和屈服强
铝合金门窗工艺流程图
铝合金门窗生产工艺 1 范围 本工艺文件规定了自原材料辅料进入车间到组装完毕之挤角式铝合金门窗的全部组装过程。 2 目的 本工艺文件制定的目的是为了规范操作标准，并为制定相应的工艺考核、质量考核提供依据。 3 工艺要求 3.1 型材检验 型材进厂后，应根据国家标准GB/T5237-2008《铝合金建筑型材》及合同要求对型材进行检验。 3.2 下料 3.2.1 使用设备：设备双头锯、自动角码切割锯。 锯片宜为进口，要求切口应光滑，无明显毛刺 3.2.2 型材备料 应按型材厂商提供的型材代号进行编号，防止下一步加工时出现混乱；并按组角状态确定型材在双头锯上的摆放方法；保证切割同种型材时，摆放方法一致；必要时使用与型材形状相符的垫块。 3.2.3 加工精度 长度：≤2000 mm：±0.3mm 2000～3600 mm：±0.5mm ＞3600 mm：±1mm 角度：45°：-10′，90°：±10′其它：±10′ 垂直度：±0.01 3.2.4 角码下料长度应比所配用的型材腔室小0.2～0.4mm。 3.2.5 检验量具 检测平台、钢卷尺、万能角度尺、宽座角尺、塞尺、游标卡尺 3.3 杆件加工 3.3.1 使用设备、工具：钻模、冲模、端铣机、钻铣床、仿形铣
3.3.2 加工工艺要求： a) T型接头端铣：使用端铣机，加工精度：（+0 ，–0.3） b) 排水孔： 框：加工部位：底部窗框和中横框，距角部75mm。要求：最少两个，相邻排水孔间距最大600mm。排水孔尺寸5×34mm；要加工的边框和 中横框分开放置；中间排水孔要划线；内开窗框铣掉中心胶条装配槽 和扣条卡槽室外侧；固定扇底部杆件，玻璃槽内，排水孔错开80mm； 冲模润滑。 扇：加工部位：排水孔：扇下梃；通风孔：扇边梃上部。排水孔间距最大600mm。 c) 扇传动槽豁口：上下左右杆件角部传动槽 d) 扇执手孔及其它功能孔：使用仿形铣或冲模、钻铣床。具体要求见图纸。 3.4 组角 3.4.1 使用设备、工具：注胶枪、胶盘、刷子、挤角机 3.4.2 用硬木或硬塑料去除型材切割面的毛刺；不宜使用刀片或其他锐利的金属物品，并用适宜的清洗剂清洁杆件端部。 3.4.3 用胶盘和刷子蘸组角胶（米色或无色），涂于待组角的两个杆件之一的端面。组角胶的颜色可根据型颜色要求加调色剂调色。 3.4.4 插入组角件，若有必要组窗扇时还要插入组角钢片，组门框和门扇时，先在外腔注入组角胶，插入外腔组角件，对齐。 3.4.5 将杆件按组角要求放置在挤角机上，校正高低差（以无明显手感为度，即小于±0.1 mm）和装配间隙（以眼观不明显为度，即小于±0.2 mm），挤角。3.4.6 将接缝处渗出的组角胶，在其未干时，用清洗剂清除。 3.4.7 使用注胶枪向注胶孔内注胶，直至有胶冒出。 3.4.8 重复3.4.6的操作。 3.4.9 组角后应静止放置至少6小时，再进行下一步工序，保证胶完全干透。3.5 拼中横/竖框 3.5.1 使用设备、工具：注胶枪、铁锤、销钉冲、手枪钻、气螺刀 3.5.2 使用T型接头拼接： a) 按加工图尺寸要求切割T型接头型材。用硬木去除型材切割面的毛刺；不 宜使用刀片或其他锐利的金属物品。
