实验数据：
过滤面积为0.0475m2，搅拌器转速为3200转/分，计量桶：327mm×286mm
作lgK-lgP关系图如上：
有图可知：y = 0.8157x - 7.2324，直线斜率为0.8157，截距为- 7.2324
又lgK=（1-s）lgP+lg（2k）
∴压缩性指数s=1-0.8157=0.1843 k=2.928×10^-8
一、 实验课程名称：化工原理 二、实验项目名称：恒压过滤常数测定实验 三、实验目的和要求： 1. 熟悉板框压滤机的构造和操作方法； 2. 通过恒压过滤实验,验证过滤基本原理； 3. 学会测定过滤常数K 、q e 、τe 及压缩性指数S 的方法； 4. 了解操作压力对过滤速率的影响。 四、实验内容和原理 实验内容：测定时间与滤液量的变化关系，绘制相关图表，求出过滤常数K 及压缩性指数S 。 实验原理：过滤是以某种多孔物质作为介质来处理悬浮液的操作。在外力作用下，悬浮液中的液体通过介质的孔道而固体颗粒被截留下来，从而实现固液分离。过滤操作中，随着过滤过程的进行，固体颗粒层的厚度不断增加，故在恒压过滤操作中，过滤速率不断降低。 影响过滤速率的主要因素除压强差、滤饼厚度外，还有滤饼和悬浮液的性质，悬浮液温度，过滤介质的阻力等，在低雷诺数范围内，过滤速率计算式为： L p a K u μεε?-=223')1(1 (1) 由此可以导出过滤基本方程式： )('12Ve V v r p A d dV s +?=-μτ (2) 恒压过滤时，令k=1/μr ’v ，K=2k △p 1-s ，q=V/A ，q e =Ve/A ，对(2)式积分得： (q+q e )2=K(τ+τe ) (3) K 、q 、q e 三者总称为过滤常数，由实验测定。 对（3）式微分得： 2(q+q e )dq=Kdτ e q K q K dq d 22+=τ (4) 用△τ/△q 代替dτ/dq ，用q 代替q 。在恒压条件下，用秒表和电子称分别测定一系列时间间隔△τi ，和对应的滤液质量△M （除水的密度换算成体积△V i ），可计算出一系列△τi 、△q i 、q i ，在直角坐标系中绘制△τ/△q ～q 的函数关系，得一直线，斜率为2/K ，截距为2q e /K ，可求得K 和q e ，再根据τe =q e 2/K ，可得τe 。 改变过滤压差△p ，可测得不同的K 值，由K 的定义式两边取对数得： lgK=(1-S)lg(△p)+lg(2k) (5) 在实验压差范围内，若k 为常数，则lgK ～lg(△p)的关系在直角坐标上应是一条直线，斜率为(1-S)，可得滤饼压缩性指数S ，进而确定物料特性常数k 。 五、主要仪器设备 实验装置如图1-1所示：
实验一 伯努利实验 一、实验目的 1、熟悉流体流动中各种能量和压头的概念及相互转化关系，加深对柏努利方程式的理解。 2、观察各项能量（或压头）随流速的变化规律。 二、实验原理 1、不可压缩流体在管内作稳定流动时，由于管路条件（如位置高低、管径大小等）的变化，会引起流动过程中三种机械能——位能、动能、静压能的相应改变及相互转换。对理想流体，在系统内任一截面处，虽然三种能量不一定相等，但能量之和是守恒的（机械能守恒定律）。 2、对于实际流体，由于存在内磨擦，流体在流动中总有一部分机械能随磨擦和碰撞转化为热能而损失。故而对于实际流体，任意两截面上机械能总和并不相等，两者的差值即为机械损失。 3、以上几种机械能均可用U 型压差计中的液位差来表示，分别称为位压头、动压头、静压头。当测压直管中的小孔（即测压孔）与水流方向垂直时，测压管内液柱高度（位压头）则为静压头与动压头之和。任意两截面间位压头、静压头、动压头总和的差值，则为损失压头。 4、柏努利方程式 ∑+++=+++f h p u gz We p u gz ρ ρ2222121122 式中： 1Z 、2Z ——各截面间距基准面的距离 （m ） 1u 、2u ——各截面中心点处的平均速度（可通过流量与其截面 积求得） (m/s) 1P 、2p ——各截面中心点处的静压力（可由U 型压差计的液位 差可知） （Pa ） 对于没有能量损失且无外加功的理想流体，上式可简化为 ρ ρ2 2 22121122p u gz p u gz + +=++ 测出通过管路的流量,即可计算出截面平均流速ν及动压g 22 ν，从而可得到各截面测管水头和总水头。 三、实验流程图

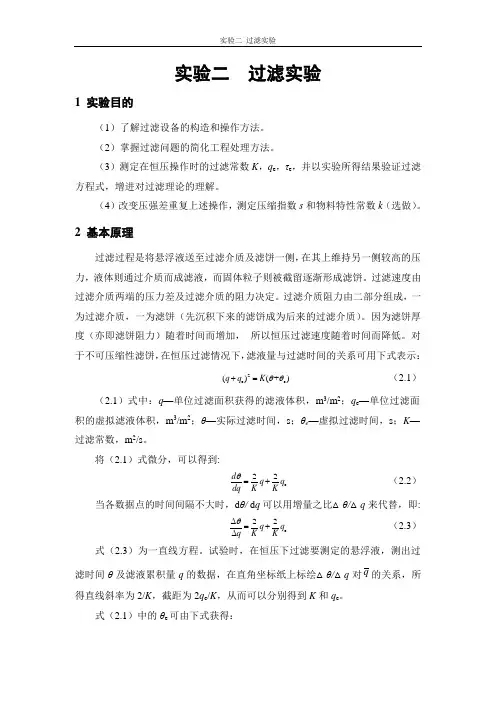

实验二 过滤实验 1 实验目的 （1）了解过滤设备的构造和操作方法。 （2）掌握过滤问题的简化工程处理方法。 （3）测定在恒压操作时的过滤常数K ，q e ，τe ，并以实验所得结果验证过滤方程式，增进对过滤理论的理解。 （4）改变压强差重复上述操作，测定压缩指数s 和物料特性常数k （选做）。 2 基本原理 过滤过程是将悬浮液送至过滤介质及滤饼一侧，在其上维持另一侧较高的压力，液体则通过介质而成滤液，而固体粒子则被截留逐渐形成滤饼。过滤速度由过滤介质两端的压力差及过滤介质的阻力决定。过滤介质阻力由二部分组成，一为过滤介质，一为滤饼（先沉积下来的滤饼成为后来的过滤介质）。因为滤饼厚度（亦即滤饼阻力）随着时间而增加， 所以恒压过滤速度随着时间而降低。对于不可压缩性滤饼，在恒压过滤情况下，滤液量与过滤时间的关系可用下式表示： 2e e ()(+) q q K θθ+= （2.1） （2.1）式中：q —单位过滤面积获得的滤液体积，m 3/m 2；q e —单位过滤面积的虚拟滤液体积，m 3/m 2；θ—实际过滤时间，s ；θe —虚拟过滤时间，s ；K —过滤常数，m 2/s 。 将（2.1）式微分，可以得到: e 22 d q q dq K K θ=+ （2.2） 当各数据点的时间间隔不大时，d θ/ d q 可以用增量之比△θ/△q 来代替，即: e 22 q q q K K θ?=+? （2.3） 式（2.3）为一直线方程。试验时，在恒压下过滤要测定的悬浮液，测出过滤时间θ及滤液累积量q 的数据，在直角坐标纸上标绘△θ/△q 对q 的关系，所得直线斜率为2/K ，截距为2q e /K ，从而可以分别得到K 和q e 。 式（2.1）中的θe 可由下式获得：
离心泵特性曲线原始数据 序号 水流量Q/m3/h 水温°C 出口压力/m 入口压力 /m 电机功率 /KW 1 0.00 27.70 21.50 0.00 0.49 2 1040.00 27.70 20.40 0.00 0.53 3 2170.00 27.70 19.20 0.00 0.58 4 3110.00 27.60 18.10 -0.30 0.64 5 3890.00 27.60 17.10 -0.40 0.69 6 4960.00 27.50 15.20 -0.70 0.75 7 5670.00 27.50 14.30 -1.00 0.80 8 6620.00 27.30 13.10 -1.20 0.85 9 7380.00 27.40 11.50 -1.50 0.88 10 8120.00 27.00 8.90 -1.70 0.90 11 8950.00 26.60 5.80 -2.10 0.93 已知 ΔZ=0.2m η电=0.9 η转=1.0 此温度下水的密度约为ρ=997.45kg/m3 以第 组数据为例计算 根据扬程Z g p g p H ?+-= ρρ12e 转电电轴ηη??=N N 102Q e e ρ??= H N 轴 N N e =η He= N 轴= e N = η=
离心泵特性曲线 序号 水流量 Q/m3/s He/m N 轴/KW Ne/KW η 1 0.00 21.70 0.44 0.00 0.00 2 0.29 20.60 0.48 0.06 0.12 3 0.60 19.40 0.52 0.11 0.22 4 0.86 18.60 0.58 0.16 0.27 5 1.08 17.70 0.62 0.19 0.30 6 1.38 16.10 0.68 0.22 0.32 7 1.58 15.50 0.72 0.24 0.33 8 1.84 14.50 0.77 0.26 0.34 9 2.05 13.20 0.79 0.26 0.33 10 2.26 10.80 0.81 0.24 0.29 11 2.49 8.10 0.84 0.20 0.24 2 0.00 0.050.100.150.200.250.300.350.400.450.500.550.600.650.700.750.800.85Q （m3/s ） 离心泵 特 性曲线 η N E (K W ) 8 1012141618 2022 He-Q η-Q N 轴-Q He （m ）
化工原理实验思考题 实验一：柏努利方程实验 1． 关闭出口阀，旋转测压管小孔使其处于不同方向（垂直或正对流向），观测并记录各测 压管中的液柱高度H 并回答以下问题： （1） 各测压管旋转时，液柱高度H 有无变化这一现象说明了什么这一高度的物理意义是 什么 答：在关闭出口阀情况下，各测压管无论如何旋转液柱高度H 无任何变化。这一现象可通过柏努利方程得到解释：当管内流速u =0时动压头02 2 ==u H 动 ，流体没有运动就不存在阻力，即Σh f =0，由于流体保持静止状态也就无外功加入，既W e =0，此时该式反映流体静止状态 见（P31）。这一液位高度的物理意义是总能量（总压头）。 （2） A 、B 、C 、D 、E 测压管内的液位是否同一高度为什么 答：A 、B 、C 、D 、E 测压管内的液位在同一高度（排除测量基准和人为误差）。这一现象说明各测压管总能量相等。 2． 当流量计阀门半开时，将测压管小孔转到垂直或正对流向，观察其的液位高度H /并回 答以下问题： （1） 各H /值的物理意义是什么 答：当测压管小孔转到正对流向时H /值指该测压点的冲压头H /冲；当测压管小孔转到垂直流向时H /值指该测压点的静压头H /静；两者之间的差值为动压头H /动=H /冲-H /静。
（2） 对同一测压点比较H 与H /各值之差，并分析其原因。 答：对同一测压点H ＞H /值，而上游的测压点H /值均大于下游相邻测压点H /值，原因显然是各点总能量相等的前提下减去上、下游相邻测压点之间的流体阻力损失Σh f 所致。 （3） 为什么离水槽越远H 与H /差值越大 （4） 答：离水槽越远流体阻力损失Σh f 就越大，就直管阻力公式可以看出2 2 u d l H f ??=λ与 管长l 呈正比。 3. 当流量计阀门全开时，将测压管小孔转到垂直或正对流向，观察其的液位高度 H 2222d c u u =22 ab u ρcd p ρab p 2 2 u d l H f ??=λ计算流量计阀门半开和全开A 点以及C 点所处截面流速大小。 答：注：A 点处的管径d=(m) ;C 点处的管径d=(m) A 点半开时的流速： 135.00145.036004 08.0360042 2=???=???= ππd Vs u A 半 （m/s ） A 点全开时的流速： 269.00145 .036004 16.0360042 2=???=???=ππd Vs u A 全 （m/s ） C 点半开时的流速： 1965.0012 .036004 08.0360042 2=???=???= ππd Vs u c 半 （m/s ）

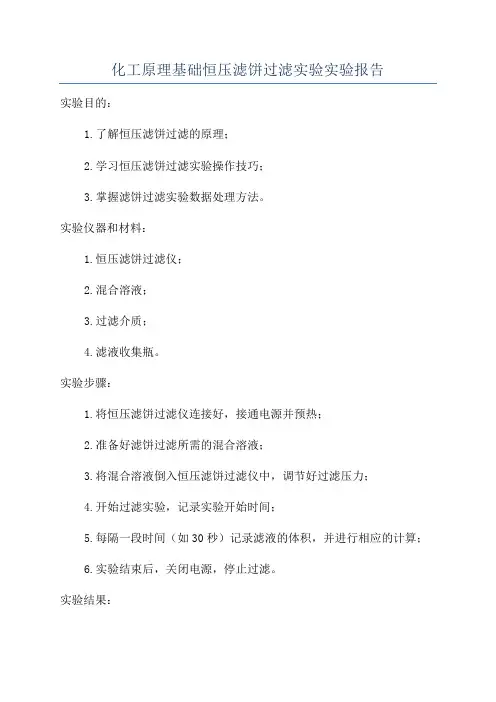

恒压过滤实验
一、实验目的
1、掌握恒压过滤常数 K、通过单位过滤面积当量滤液量 qe 、当量过滤时间 ? e 的测定方法； 加深 K、 qe 、 ? e 的概念和影响因素的理解。 2、 学习滤饼的压缩性指数 s 和物料常数 k 的测定方法。 3、 学习
d? ——q 一类关系的实验测定方法。 dq
4、 学习用正交试验法来安排实验，达到最大限度的减小实验工作量的目的。 5、 学习对正交试验法的实验结果进行科学的分析，分析出每个因素重要性的大小，指出试 验指标随各因素的变化趋势，了解适宜操作条件的确定方法。
二、实验内容
1、设定试验指标、因素和水平。因可是限制，分 4 个小组合作共同完成一个正交表。 故同意规定实验指标为恒压过滤常数 K，设定的因素及其水平如表 6-1 所示。假定各因素之 间无交互作用。 2、为便于处理实验结果，应统一选择一个合适的正交表。 3、按选定正交表的表头设计，填入与各因素水平对应的数据，使它变成直观的“实验 方案”表格。 4、分小组进行实验，测定每个实验条件下的过滤常数 K、q 5、对试验指标 K 进行极差分析和方差分析；之处各个因素重要性的大小；讨论 K 随其 影响因素的变化趋势；以提高过滤速度为目标，确定适宜的操作条件。
三、实验原理
1.恒压过滤常数 K、 qe 、 ? e 的测定方法。 在过滤过程中，由于固体颗粒不断地被截留在介质表面上，滤饼厚度增加，液体流过固 体颗粒之间的孔道加长，而使流体阻力增加，故恒压过滤时，过滤速率逐渐下降。随着过滤 的进行，若得到相同的滤液量，则过滤时间增加。 恒压过滤方程
(q ? qe ) 2 ? K (? ? ? e )
式中 q———单位过滤面积获得的滤液体积， m / m ；
3 2
（1）
恒压过滤常数测定实验 一、实验目的 1. 熟悉板框压滤机的构造和操作方法。 2. 通过恒压过滤实验，验证过滤基本理论。 3. 学会测定过滤常数K 、qe 、τe 及压缩性指数s 的方法。 4. 了解过滤压力对过滤速率的影响。 二、基本原理 过滤是以某种多孔物质为介质来处理悬浮液以达到固、液分离的一种操作过程，即在外力的作用下，悬浮液中的液体通过固体颗粒层（即滤渣层）及多孔介质的孔道而固体颗粒被截留下来形成滤渣层，从而实现固、液分离。因此，过滤操作本质上是流体通过固体颗粒层的流动，而这个固体颗粒层（滤渣层）的厚度随着过滤的进行而不断增加，故在恒压过滤操作中，过滤速度不断降低。 过滤速度u 定义为单位时间单位过滤面积内通过过滤介质的滤液量。影响过滤速度的主要因素除过滤推动力（压强差）△p ，滤饼厚度L 外，还有滤饼和悬浮液的性质，悬浮液温度，过滤介质的阻力等。 过滤时滤液流过滤渣和过滤介质的流动过程基本上处在层流流动范围内，因此，可利用流体通过固定床压降的简化模型，寻求滤液量与时间的关系，可得过滤速度计算式： 2 e = 2(V+V )dV KA d τ 式中：K —过滤常数，由物料特性及过滤压差所决定，m 2/s 将式（3）分离变量积分，整理得： () 2 2=(+)e e V V KA ττ+ 再将式（7）微分，得： 22()=e V V dV KA d τ+ 将式（8）写成差分形式，则
22 =+e q q q K K τ?? 式中： q ?— 每次测定的单位过滤面积滤液体积（在实验中一般等量分配），m 3 / m 2 ； τ?— 每次测定的滤液体积所对应的时间，s ； q — 相邻二个q 值的平均值，m 3 / m 2 。 以 q τ ??为纵坐标，q 为横坐标将式（9）标绘成一直线，可得该直线的斜率和截距， 斜率： 2=S K 截距： 2=e I q K 则， 2 =K S ，m 2 /s == 2e KI I q S ，m 3 22 2 == e e q I K KS τ ，s 改变过滤压差P ?，可测得不同的K 值，由K 的定义式（2）两边取对数得： lg =(1-s)lg(p)+B K ? 在实验压差范围内，若B 为常数，则lgK ～lg(P ?)的关系在直角坐标上应是一条直线，斜率为(1-s)，可得滤饼压缩性指数s 。 三、实验装置与流程 本实验装置由空压机、配料槽、压力料槽、板框过滤机等组成，其流程示意如图1。
恒压过滤 . 一、实验名称： 恒压过滤 二、实验目的： 1、熟悉板框过滤机的结构； 2、测定过滤常数K、q e、θe； 三、实验原理： 板框压滤是间歇操作。一个循环包括装机、压滤、饼洗涤、卸饼和清洗五个工序。板框机由多个单元组合而成，其中一个单元由滤板（·）、滤框（∶）、洗板（ ）和滤布组成，板框外形是方形，如图2-2-4-1所示，板面有内槽以便滤液和洗液畅流，每个板框均有四个圆孔，其中两对角的一组为过滤通道，另一组为洗涤通道。滤板和洗板又各自有专设的小通道。图中实线箭头为滤液流动线路，虚线箭头则为洗液流动路线。框的两面包以滤布作为滤面，滤浆由泵加压后从下面通道送入框内，滤液通过滤布集于对角上通道而排出，滤饼被截留在滤框内，如图2-2-4-2a）所示。过滤完毕若对滤饼进行洗涤则从另一通道通入洗液，另一对角通道排出洗液，如图 2-2-4-2b）所示。

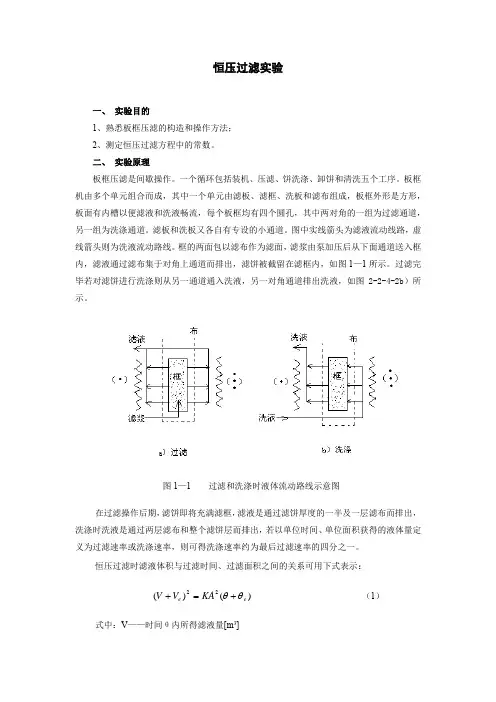

图2-2-4-2 过滤和洗涤时液体流动路线示意图 在过滤操作后期，滤饼即将充满滤框，滤液是通过滤饼厚度的一半及一层滤布而排出，洗涤时洗液是通过两层滤布和整个滤饼层而排出，若以单位时间、单位面积获得的液体量定义为过滤速率或洗涤速率，则可得洗涤速率约为最后过滤速率的四分之一。 恒压过滤时滤液体积与过滤时间、过滤面积之间的关系可用下式表示： )()(2 2e e KA V V θθ+=+ （1） 式中：V ——时间θ内所得滤液量[m 3 ] V e ——形成相当于滤布阻力的一层滤饼时获得的滤液量，又称虚拟滤液量[m 3 ] θ——过滤时间[s] θe ——获过滤液量V e 所需时间[s] A ——过滤面积[m 2 ] K ——过滤常数[m 2/s]
北京化工大学 实验报告 精馏实验 一、摘要 精馏是实现液相混合物液液分离的重要方法，而精馏塔是化工生产中进行分离过程的主要单元，板式精馏塔为其主要形式。本实验用工程模拟的方法模拟精馏塔在全回流的状态下及部分回流状态下的操作情况，从而计算单板效率和总板效率，并分析影响单板效率的主要因素，最终得以提高塔板效率。 关键词：精馏、板式塔、理论板数、总板效率、单板效率 二、实验目的 1、熟悉精馏的工艺流程，掌握精馏实验的操作方法。 2、了解板式塔的结构，观察塔板上气- 液接触状况。 3、测测定全回流时的全塔效率及单板效率。 4、测定部分回流时的全塔效率。 5、测定全塔的浓度或温度分布。 6、测定塔釜再沸器的沸腾给热系数。 三、实验原理 在板式精馏塔中，由塔釜产生的蒸汽沿塔逐板上升与来自塔顶逐板下降的回流液，在塔 板上实现多次接触，进行传热和传质，使混合液达到一定程度的分离。 回流是精馏操作得以实现的基础。塔顶的回流量和采出量之比，称为回流比。回流比是精馏操作的重要参数之一，其大小影响着精馏操作的分离效果和能耗。 回流比存在两种极限情况：最小回流比和全回流。若塔在最小回流比下操作，要完成分离任务，则
需要有无穷多块塔板的精馏塔。当然，这不符合工业实际，所以最小回流比只是 一个操作限度。若操作处于全回流时，既无任何产品采出，也无原料加入，塔顶的冷凝液全部返回塔中，这在生产中无实验意义。但是，由于此时所需理论板数最少，又易于达到稳定，故常在工业装置开停车、排除故障及科学研究时采用。 实际回流比常取用最小回流比的倍。在精馏操作中，若回流系统出现故障，操作情况会急剧恶化，分离效果也将变坏。 板效率是体现塔板性能及操作状况的主要参数，有以下两种定义方法。 （1）总板效率E N e 式中E —总板效率；N—理论板数（不包括塔釜）；Ne —实际板数。 2）单板效率E ml E x n 1 x n E ml * x n 1 x n* 式中E ml—以液相浓度表示的单板效率； x n，x n-1—第n 块板的和第（n-1 ）块板得液相浓度； x n*—与第n 块板气相浓度相平衡的液相浓度。 总板效率与单板效率的数值通常由实验测定。单板效率是评价塔板性能优劣的重要数据。物系性质、板型及操作负荷是影响单板效率的重要因素。当物系与板型确定后，可通过改变气液负荷达到最高的板效率；对于不同的板型，可以在保持相同的物系及操作条件下，测定其单板效率，已评价其性能的优劣。总板效率反映全塔各塔板的平均分离效果，常用于板式塔设计中。 若改变塔釜再沸器中电加热器的电压，塔板上升蒸汽量将会改变，同时，塔釜再沸器电加热器表面的温度将发生变化，其沸腾给热系数也将发生变化，从而可以得到沸腾给热系数也加热量的关系。由牛顿冷却定律，可知 Q A t m
1、填料吸收实验思考题 （1）本实验中，为什么塔底要有液封？液封高度如何计算？ 答：保证塔内液面，防止气体漏出,保持塔内压力.0.1 设置液封装置时，必须正确地确定液封所需高度，才能达到液封的目的。 U形管液封所需高度是由系统内压力(P1 塔顶气相压力)、冷凝器气相的压力(P2)及管道压力降(h,)等参数计算确定的。可按式(4.0.1-1)计算: H =(P1一P2)X10.2/Y一h- 式中 H.,- —最小液封高度，m; P1,—系统内压力; P2—受液槽内压力; Y—液体相对密度; h-—管道压力降(液体回流道塔内的管线) 一般情况下，管道压力降(h-)值较小，可忽略不计，因此可简化为 H=(P1一P2)X10.2/Y 为保证液封效果，液封高度一般选取比计算所需高度加0. 3m-0. 5m余量
为宜。 （2）测定填料塔的流体力学性能有什么工程意义？ 答：是确定最适宜操作气速的依据 （3）测定Kxa 有什么工程意义？ 答：传质系数Kxa是气液吸收过程重要的研究的内容，是吸收剂和催化剂等性能评定、吸收设备设计、放大的关键参数之一 （4）为什么二氧化碳吸收过程属于液膜控制？ 答：易溶气体的吸收过程是气膜控制，如HCl，NH3，吸收时的阻力主要在气相，反之就是液膜控制。对于CO2的溶解度和HCl比起来差远了，应该属于液膜控制（5）当气体温度和液体温度不同时，应用什么温度计算亨利系数？ 答：液体温度。因为是液膜控制，液体影响比较大。 2对流给热系数测定 1. 答：冷流体和蒸汽是并流时，传热温度差小于逆流时传热温度差，在相同进出口温度下，逆流传热效果大于并流传热效果。 2.答：不凝性气体会减少制冷剂的循环量，使制冷量降低。并且不凝性气体会滞留在冷凝器的上部管路内，致使实际冷凝面积减小，冷凝负荷增大，冷凝压力升
恒压过滤常数测定实验 一、实验目的 1. 熟悉板框压滤机的构造和操作方法。 2. 通过恒压过滤实验，验证过滤基本理论。 3. 学会测定过滤常数K 、q e 、τe 及压缩性指数s 的方法。 4. 了解过滤压力对过滤速率的影响。 二、基本原理 过滤是以某种多孔物质为介质来处理悬浮液以达到固、液分离的一种操作过程，即在外力的作用下，悬浮液中的液体通过固体颗粒层（即滤渣层）及多孔介质的孔道而固体颗粒被截留下来形成滤渣层，从而实现固、液分离。因此，过滤操作本质上是流体通过固体颗粒层的流动，而这个固体颗粒层（滤渣层）的厚度随着过滤的进行而不断增加，故在恒压过滤操作中，过滤速度不断降低。 过滤速度u 定义为单位时间单位过滤面积通过过滤介质的滤液量。影响过滤速度的主要因素除过滤推动力（压强差）△p，滤饼厚度L 外，还有滤饼和悬浮液的性质，悬浮液温度，过滤介质的阻力等。 过滤时滤液流过滤渣和过滤介质的流动过程基本上处在层流流动围，因此，可利用流体通过固定床压降的简化模型，寻求滤液量与时间的关系，可得过滤速度计算式： （1） 式中：u —过滤速度，m/s ； V —通过过滤介质的滤液量，m 3 ； A —过滤面积，m 2 ； τ —过滤时间，s ； q —通过单位面积过滤介质的滤液量，m 3/m 2 ； △p —过滤压力（表压）pa ； s —滤渣压缩性系数； μ—滤液的粘度，Pa.s ； r —滤渣比阻，1/m 2 ； C —单位滤液体积的滤渣体积，m 3 /m 3 ； Ve —过滤介质的当量滤液体积，m 3； r ′ —滤渣比阻，m/kg ；
C —单位滤液体积的滤渣质量，kg/m3。 对于一定的悬浮液，在恒温和恒压下过滤时，μ、r、C和△p都恒定，为此令： （2） 于是式（1）可改写为： （3）式中：K—过滤常数，由物料特性及过滤压差所决定，m2/s 将式（3）分离变量积分，整理得： （4） 即V2+2VV e=KA2τ （5） 和从0到积分，则： 将式（4）的积分极限改为从0到V e V e2=KA2τ （6）将式（5）和式（6）相加，可得： 2(V+V e)dv= KA2(τ+τe) (7) 所需时间，s。 式中：—虚拟过滤时间，相当于滤出滤液量Veτ e 再将式（7）微分，得： 2(V+V e)dv= KA2dτ （8）将式（8）写成差分形式，则 （9）式中：Δq—每次测定的单位过滤面积滤液体积（在实验中一般等量分配），m3/ m2； Δτ—每次测定的滤液体积所对应的时间，s； —相邻二个q值的平均值，m3/ m2。 以Δτ/Δq为纵坐标，为横坐标将式（9）标绘成一直线，可得该直线的斜率和截距， 斜率：S= 截距：I= q e 则，K= ,m2/s
流体流动阻力的测定 1.如何检验系统内的空气已经被排除干净答：可通过观察离心泵进口处的真空表和出口处压力表的读数，在开机前若真空表和压力表的读数均为零，表明系统内的空气已排干净；若开机后真空表和压力表的读数为零，则表明，系统内的空气没排干净。 行压差计的零位应如何校正答：先打开平衡阀，关闭二个截止阀，即可U行压差计进行零点校验 3.进行测试系统的排气工作时，是否应关闭系统的出口阀门为什么答：在进行测试系统的排气时，不应关闭系统的出口阀门，因为出口阀门是排气的通道，若关闭，将无法排气，启动离心泵后会发生气缚现象，无法输送液体。 4．待测截止阀接近出水管口，即使在最大流量下，其引压管内的气体也不能完全排出。试分析原因，应该采取何种措施答：待截止阀接近进水口，截止阀对水有一个阻力，若流量越大，突然缩小直至流回截止阀，阻力就会最大，致使引压管内气体很难排出。改进措施是让截止阀与引压阀管之间的距离稍微大些。 5．测压孔的大小和位置，测压导管的粗细和长短对实验有无影响为什么答：由公式2p可知，在一定u下，突然扩大ξ，Δp增大，则压差计读数变大；2u反之，突然缩小ξ，例如：使ξ＝，Δp 减小，则压差计读数变小。 6．试解释突然扩大、突然缩小的压差计读数在实验过程中有什么不同现象答：hf与很多值有关，Re是其中之一，而λ是为了研究hf而引入的一个常数，所以它也和很多量有关，不能单单取决于Re，而在Re在一定范围内的时候，其他的变量对于λ处于一个相对较差的位置，可以认为λ与Re关系统一。 7.不同管径、不同水温下测定的～Re曲线数据能否关联到同一曲线答：hf与很多值有关，Re是其中之一，而λ是为了研究hf而引入的一个常数，所以它也和很多量有关，不能单单取决于Re，而在Re在一定范围内的时候，其他的变量对于λ处于一个相对较差的位置，可以认为λ与Re关系统一。正如Re在3×103～105 范围内，λ与Re的关系遵循Blasius关系式，即λ= 8．在～Re曲线中，本实验装置所测Re在一定范围内变化，如何增大或减小Re的变化范围答：Redu，d为直管内径，m；u为流体平均速度，m/s；为流体的平均密度,kg/m3；s。为流体的平均黏度，Pa· 8．本实验以水作为介质，作出～Re曲线，对其他流体是否适用为什么答：可以使用，因为在湍流区内λ=f（Re，）。说明在影响λ的因素中并不包含流体d本身的特性，即说明用什么流体与-Re 无关，所以只要是牛顿型流体，在相同管路中以同样的速度流动，就满足同一个-Re关系。 9．影响值测量准确度的因素有哪些答：2dp，d为直管内径，m；为流体的平均密度,kg/m3；u为流体平均速2u度，m/s；p为两测压点之间的压强差，Pa。△p=p1-p2，p1为上游测压截面的压强，Pa；p2为下游测压截面的压强，Pa 离心泵特性曲线的测定 1.为什么启动离心泵前要先灌泵如果灌水排气后泵仍启动不起来，你认为可能是什么原因 答：离心泵若在启动前未充满液体，则泵壳内存在空气。由于空气密度很小，所产生的离心力也很小。此时，在吸入口处所形成的真空不足以将液体吸入泵内。虽启动离心泵，但不能输送液体。泵不启动可能是电路问题或是泵本身已损坏，即使电机的三相电接反了，泵也会启动的。 2．为什么启动离心泵时要关出口调节阀和功率表开关启动离心泵后若出口阀不开，出口处压力表的读数是否会一直上升，为什么答：关闭阀门的原因从试验数据上分析：开阀门意味着扬程极小，这意味着电机功率极大，会烧坏电机。当泵不被损坏时，真空表和压力表读数会恒定不变，水泵不排水空转不受外网特性曲线影响造成的。 3．什么情况下会出现气蚀现象答：金属表面受到压力大、频率高的冲击而剥蚀以及气泡内夹带的少量氧气等活泼气体对金属表面的电化学腐蚀等，使叶轮表面呈现海绵状、鱼鳞状破坏。 4．为什么泵的流量改变可通过出口阀的调节来达到是否还有其他方法来调节流量答：用出口阀门调节流量而不用泵前阀门调节流量保证泵内始终充满水，用泵前阀门调节过度时会造成泵内出现负压，使叶轮氧化，腐蚀泵。还有的调节方式就是增加变频装置，很好用的。 5．正常工作的离心泵，在其进口管线上设阀门是否合理为什么答：合理，主要就是检修，否则可以不用阀门。 6．为什么在离心泵吸入管路上安装底阀 答：为便于使泵内充满液体，在吸入管底部安装带吸滤网的底阀，底阀为止逆阀，滤网是为了防止固体物质进入泵内而损坏叶轮的叶片或妨碍泵的正常操作。 7．测定离心泵的特性曲线为什么要保持转速的恒定答：离心泵的特性曲线是在一定转速n下测定的，当n改变时，泵的流量Q、扬程H及功率P也相应改变。对同一型号泵、同一种液体，在效率η不变的条件下，Q、H、P随n的变化关系如下式所示见课本81页当泵的转速变化小于20%时，效率基本不变。 8．为什么流量越大，入口真空表读数越大而出口压力表读数越小答：据离心泵的特征曲线，出口阀门开大后，泵的流速增加，扬程降低，故出口压力降低；进口管道的流速增加，进口管的阻力降增加，故真空度增加，真空计读数增加。 过滤实验 1.为什么过滤开始时，滤液常有些混浊，经过一段时间后滤液才转清答：因为刚开始的时候滤布没有固体附着，所以空隙较大，浑浊液会通过滤布，从而滤液是浑浊的。当一段时间后，待过滤
恒压过滤常数测定实验指导书
恒压过滤常数测定实验 一、实验目的 1. 熟悉板框压滤机的构造和操作方法。 2. 通过恒压过滤实验，验证过滤基本理论。 3. 学会测定过滤常数K 、q e 、τe 及压缩性指数s 的方法。 4. 了解过滤压力对过滤速率的影响。 二、基本原理 过滤是以某种多孔物质为介质来处理悬浮液以达到固、液分离的一种操作过程，即在外力的作用下，悬浮液中的液体通过固体颗粒层（即滤渣层）及多孔介质的孔道而固体颗粒被截留下来形成滤渣层，从而实现固、液分离。因此，过滤操作本质上是流体通过固体颗粒层的流动，而这个固体颗粒层（滤渣层）的厚度随着过滤的进行而不断增加，故在恒压过滤操作中，过滤速度不断降低。 过滤速度u 定义为单位时间单位过滤面积内通过过滤介质的滤液量。影响过滤速度的主要因素除过滤推动力（压强差）△p ，滤饼厚度L 外，还有滤饼和悬浮液的性质，悬浮液温度，过滤介质的阻力等。 过滤时滤液流过滤渣和过滤介质的流动过程基本上处在层流流动范围内，因此，可利用流体通过固定床压降的简化模型，寻求滤液量与时间的关系，可得过滤速度计算式： ()()()() e s e s V V C r p A V V C r p A d dq Ad dV u +'?'?=+??===--μ?μ?ττ11 （1） 式中：u —过滤速度，m/s ； V —通过过滤介质的滤液量，m 3； A —过滤面积，m 2； τ —过滤时间，s ； q —通过单位面积过滤介质的滤液量，m 3/m 2； △p —过滤压力（表压）pa ； s —滤渣压缩性系数； μ—滤液的粘度，Pa.s ；
r —滤渣比阻，1/m 2； C —单位滤液体积的滤渣体积，m 3/m 3； Ve —过滤介质的当量滤液体积，m 3； r ' —滤渣比阻，m/kg ； C —单位滤液体积的滤渣质量，kg/m 3。 对于一定的悬浮液，在恒温和恒压下过滤时，μ、r 、C 和△p 都恒定，为此令： ()C r p K s ??=-μ?12 （2） 于是式（1）可改写为： ) (22 Ve V KA d dV +=τ （3） 式中：K —过滤常数，由物料特性及过滤压差所决定，s m /2 。 将式（3）分离变量积分，整理得： ()()?? =+++τ τ022 1d KA V V d V V e e V V V e e （4） 即 τ222KA VV V e =+ （5） 将式（4）的积分极限改为从0到V e 和从0到e τ积分，则： e e KA V τ22= （6） 将式（5）和式（6）相加，可得： ()()e e KA V V ττ+=+22 （7） 式中：e τ—虚拟过滤时间，相当于滤出滤液量V e 所需时间，s 。 再将式（7）微分，得： ()τd KA dV V V e 22=+ （8） 将式（8）写成差分形式，则 22 e q q q K K τ?=+? （9） 式中：q ?— 每次测定的单位过滤面积滤液体积（在实验中一般等量分配），m 3/ m 2； τ?— 每次测定的滤液体积q ?所对应的时间，s ； q — 相邻二个q 值的平均值，m 3/ m 2。
恒压过滤参数的测定实验报告 前言 1.过滤介质 过滤是在推动力的作用下，位于一侧的悬浮液（或含尘气）中的流体通过多孔介质的孔道向另一侧流动。颗粒则被截留，从而实现流体与颗粒的分离操作过程。被过滤的悬浮液又称为滤浆，过滤时截留下的颗粒层称为滤饼，过滤的清液称为滤液。 过滤介质即为使流体通过而颗粒被截留的多孔介质。无论采用何种过滤方式，过滤介质总是必须的，因此过程介质是过滤操作的要素之一。 多ZJ系列真空净油机过滤介质的共性要求是多空、理化性质稳定、耐用和可反复利用等。可用作过滤介质的材料很多，主要可以分为： （1）织物介质 织物是非常常用的过滤介质。工业上称为滤布（网），由天然纤维、玻璃纤维、合成纤维或者金属丝组织而成。可截留的最小颗粒视网孔大小而定，一般在几到几十微米的范围。 （2）多孔材料 制成片、板或管的各种多孔性固体材料，如素瓷、烧结金属和玻璃、多孔性塑料以及过滤和压紧的毡与棉等。此滤油机类介质较厚，孔道细，能截留1~3μm 的微小颗粒。 （3）固体颗粒床层 由沙、木炭之类的固体颗粒堆积而成的床层，称为率床。用做过滤介质使含少量悬浮物的液体澄清。 （4）多孔膜 过滤是使水通过滤料时去除水中悬浮物和微生物等的净水过程。滤池通常设在沉淀池或澄清池之后。目的是使滤后水的浊度达到水质标准的要求。水经过滤后，残留的细菌、病毒失去了悬浮物的保护作用，从而为过滤后消毒创造了条件。所以，在以地面水为水源的饮用水净化中，有时可省去沉淀或澄清，但过滤是不可缺少的。 由特殊工艺合成的聚合物薄膜，最常见的是醋酸纤维膜与聚酰胺膜。膜过滤属精密过滤（ultrafiltration），可分离5nm的微粒。 2.滤饼过滤与深层过滤 根据过滤过程的机理有滤饼过滤和深层过滤之分。滤饼过滤又称为表面过滤。使用织物、多孔材料或膜等作为过滤介质。过滤介质的孔径不一定要小于最小颗粒的粒径。过滤开始时，部分小颗粒可以进入甚至穿过介质的小孔。但很快由颗粒的架桥作用使介质的孔径缩小形成有效的阻挡。被截留在介质表面的颗粒形成称为滤饼的滤渣层，透过滤饼层的则是被净化了的滤液。随着滤饼的形成真正起过滤介质作用的是滤饼本身，因此称为滤饼过滤。滤饼过滤主要适用于含固量较大（>过滤纸;1%）的场合。 深层过滤一般应用介质层较厚的滤床类（如沙层、硅藻土等）作为过滤介质。颗粒小于介质空隙进入到介质内部，而长而曲折的孔道中被截留并附着于介质之上。深层过滤无滤饼形成，主要用于净化含固量很少（<0.1%）的流体，如水的
实验三 恒压过滤常数测定实验 1．实验目的 （1）熟悉板框压滤机的结构和操作方法。 （2）测定恒压过滤常数K 、q e 、θ e 。 （3）测定滤饼的压缩性指数s 。 2．基本原理 由恒压过滤方程： θK q q q e =+22 式中：q — 单位过滤面积所得滤液体积，m 3/ m 2 ； θ— 过滤时间，s ； K － 恒压过滤常数，m 2/s; q e － 反映过滤介质阻力的常数，m 3/ m 2 。 微分得： ()θKd dq q q e =+2 将上式写成差分形式，则： e q K q K q 2 2+=??-θ 式中：q ?— 每次测定的单位过滤面积滤液体积，m 3/ m 2； θ?— 每次测定滤液体积q ?所对应的时间间隔，s ； q — 相邻二个q 值的平均值，m 3/ m 2。 以q ??/θ为纵坐标，q 为横坐标，将上式标绘成一直线，由该直线的斜率和截距可求出过 滤常数K 和q e ，而虚拟过滤时间 θe ＝q e 2/K 也可将恒压过滤方程变为： K q q K q e 21 += θ 以q /θ为纵坐标，q 为横坐标，绘成一直线，由直线的斜率和截距求出过滤常数K 和q e 。 改变过滤压差△p ，可测得不同的K 值，由K 的定义式s p k K -?=1) (2两边取对数得： ()()lg(2k)p lg s 1lgK +?-= 在实验压差范围内，若k 为常数，则lgK ～lg(△p)的关系在直角坐标上是一条直线，斜率为 （1-s ），可得滤饼压缩性指数s 。 3．实验装置与流程 本实验装置由空压机、配料槽、压力贮槽、板框过滤机（板框厚度25mm ，每个框过滤面积 0.024m 2，框数2个）等组成，其流程如图2-3所示。 4．实验步骤 （1）在配料槽内配制含CaCO 3约10％（质量）的水悬浮液。 （2）开启空压机，将压缩空气通入配料槽，使CaCO 3悬浮液搅拌均匀。 （3）正确装好滤板、滤框及滤布。滤布使用前用水浸湿，滤布要绷紧，不能起皱（注意：用螺旋压紧时，千万不要把手指压伤，先慢慢转动手轮使板框合上，然后再压紧）。
化工原理实验报告文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
实验一 伯努利实验 一、实验目的 1、熟悉流体流动中各种能量和压头的概念及相互转化关系，加深对柏努利方程式的理解。 2、观察各项能量（或压头）随流速的变化规律。 二、实验原理 1、不可压缩流体在管内作稳定流动时，由于管路条件（如位置高低、管径大小等）的变化，会引起流动过程中三种机械能——位能、动能、静压能的相应改变及相互转换。对理想流体，在系统内任一截面处，虽然三种能量不一定相等，但能量之和是守恒的（机械能守恒定律）。 2、对于实际流体，由于存在内磨擦，流体在流动中总有一部分机械能随磨擦和碰撞转化为热能而损失。故而对于实际流体，任意两截面上机械能总和并不相等，两者的差值即为机械损失。 3、以上几种机械能均可用U 型压差计中的液位差来表示，分别称为位压头、动压头、静压头。当测压直管中的小孔（即测压孔）与水流方向垂直时，测压管内液柱高度（位压头）则为静压头与动压头之和。任意两截面间位压头、静压头、动压头总和的差值，则为损失压头。 4、柏努利方程式 式中： 1Z 、2Z ——各截面间距基准面的距离 （m ） 1u 、2u ——各截面中心点处的平均速度（可通过流量与其截面积求得） (m/s)
1P 、2p ——各截面中心点处的静压力（可由U 型压差计的液位差可 知） （Pa ） 对于没有能量损失且无外加功的理想流体，上式可简化为 ρ ρ2 222121122p u gz p u gz + +=++ 测出通过管路的流量,即可计算出截面平均流速ν及动压g 22 ν，从而可得到各截面测管水头和总水头。 三、实验流程图 泵额定流量为10L/min,扬程为8m,输入功率为80W. 实验管：内径15mm 。 四、实验操作步骤与注意事项 1、熟悉实验设备，分清各测压管与各测压点，毕托管测点的对应关系。 2、打开开关供水，使水箱充水，待水箱溢流后，检查泄水阀关闭时所有测压管水面是否齐平，若不平则进行排气调平(开关几次）。 3、打开阀5，观察测压管水头和总水头的变化趋势及位置水头、压强水头之间的相互关系，观察当流量增加或减少时测压管水头的变化情况。 4、将流量控制阀开到一定大小，观察并记录各测压点平行与垂直流体流动方向的液位差△h 1…△h 4。要注意其变化情况。继续开大流量调节阀，测压孔正对水流方向，观察并记录各测压管中液位差△h 1…△h 4。 5、实验完毕停泵，将原始数据整理。 实验二 离心泵性能曲线测定 一、实验目的 1. 了解离心泵的构造和操作方法 2. 学习和掌握离心泵特性曲线的测定方法
浙江科技学院 实验报告 课程名称：化工原理 实验名称：恒压过滤常数测定实验学院：生物与化学工程学院专业班：化学工程与工艺111 姓名：王建福 学号：5110420006 同组人员：杨眯眯张涛 实验时间: 2013 年11月14日 指导教师：诸爱士
一、实验课程名称：化工原理 二、实验项目名称：恒压过滤常数测定实验 三、实验目的和要求： 1.熟悉板框压滤机的构造和操作方法； 2.通过实验,验证过滤基本原理； 3.学会测定过滤常数K 、q e 、τe 及压缩性指数S 的方法； 4.了解操作压力对过滤速率的影响。 四、实验内容和原理 实验内容：测定时间与滤液量的变化关系，绘制相关图表，求出过滤常数K 及压缩性指数S 。 实验原理：过滤是以某种多孔物质作为介质来处理悬浮液的操作。在外力作用下，悬浮液中的液体通过介质的孔道而固体颗粒被截留下来，从而实现固液分离。过滤操作中，随着过滤过程的进行，固体颗粒层的厚度不断增加，故在恒压过滤操作中，过滤速率不断降低。 影响过滤速率的主要因素除压强差、滤饼厚度外，还有滤饼和悬浮液的性质，悬浮液温度，过滤介质的阻力等，在低雷诺数范围内，过滤速率计算式为： L p a K u μεε?-=22 3')1(1 (1) u ：过滤速度，m/s K ’：康采尼常数，层流时，K ’＝5.0 ε：床层空隙率，m 3/m 3 μ：滤液粘度，Pas a ：颗粒的比表面积，m 2/m 3 △p ：过滤的压强差，Pa L ：床层厚度，m 恒压过滤时，令k=1/μr ’v ，K=2k △p 1-s ，q=V/A ，q e =Ve/A ，对(2)式积分得： (q+q e )2=K(τ+τe ) (3) K 、q 、q e 三者总称为过滤常数，由实验测定。 对（3）式微分得： 2(q+q e )dq=Kdτ e q K q K dq d 22+=τ (4) 用△τ/△q 代替dτ/dq ，在恒压条件下，用秒表和量筒分别测定一系列时间间隔△τi ，和对应的滤液体积△ V i ，可计算出一系列△τi 、△q i 、q i ，在直角坐标系中绘制△τ/△q ～q 的函数关系，得一直线，斜率为2/K ，截距为2q e /K ，可求得K 和q e ，再根据τe =q e 2/K ，可得τe 。 改变过滤压差△p ，可测得不同的K 值，由K 的定义式两边取对数得： lgK=(1-S)lg(△p)+lg(2k) (5) 在实验压差范围内，若k 为常数，则lgK ～lg(△p)的关系在直角坐标上应是一条直线，斜率为(1-S)，可得滤饼压缩性指数S ，进而确定物料特性常数k 。
