螺杆泵选型
一,性能参数的选择:
1.流量Q:
作为容积式泵,影响双螺杆泵流量的因素主要有转速n,压力p,以及介质的粘度v.显而易见,随着密封腔前,后压差△P升高,泄漏量△Q逐渐增大.对于不同型式和结构,影响大小也各不相同.
2. 粘度v的影响:试想:将清水和粘稠的浆糊以相同的体积从漏斗式的容器中泄漏出去.显然水比浆糊要泄漏得快.同理,对于双螺杆泵,粘度大的流体比粘度小的液体的泄漏要小,泄漏量与介质粘度有一定的比例关系.
3. 转速 n 的影响:
螺杆泵在工作时,两螺杆及衬套之间形成密封腔,螺杆每转动一周便由进口向出口移出一个密封腔,即一个密封腔的体积的液体被排出去.理想状态下,泵内部无泄漏,那么泵的流量与转速成正比.即:Qth=n*q
n----转速,
q----理论排量,即泵每转一周所排出的液体体积,
Qth----理论排量.
4. 压力△P的影响:泵实际工作过程中,其内部存在泄漏,也称滑移量.由于泵的密封腔有一定的间隙,且密封腔前,后存在压差△P,因此,有一部分液体回流,即存在泄漏,泄漏量用△Q 表示,则Q=Qth-△Q
二,结构形式的选择:结构的选择可根据螺杆泵的运行环境和安装环境,选择合适的安装形式并遵循以下的原则:
1．输送润滑性油类,且温度T＜80℃时,选择内置轴承结构的螺杆泵.
2．输送润滑性较差,或温度T＞80℃时,选择外置轴承结构的螺杆泵.
3．输送流动性差,粘度高的介质或对所输送介质进行加热或保温时,选双层加热泵体结构的螺杆泵.
4．输送高温介质时,应选择耐高温的材料制成的泵或局部冷却的螺杆泵.
浙江东阳市发兴机电有限公司专业生产卧式螺杆泵,卧式螺杆泵可广泛用于石化,化工,造船厂输送各种粘度的液体,并能气液混输.输送介质为重油,渣油,原油,沥青,油墨,油漆,甘油,石蜡,乳胶,蜜蜂,海水等.
螺杆泵特点为:螺杆泵损失小,经济性能好.压力高而均匀,流量均匀,转速高,能与原动机直联.
螺杆泵可以输送润滑油,输送燃油,输送各种油类及高分子聚合物,用于输送黏稠液体.
根据泵的大小不同可以输送粘度从厘泊的介质.
含有颗粒或纤维的介质:颗粒直径可以这30mm(不超过转子偏心距).纤维长可以350mm(相当0.4位转子的螺距).其含量一般可达介质窖的40%,若介质中的固体物为细微之粉沫状时,最高含量可达 60%或更高也能输送.
要求输送压力稳定,介质固有结构不受破坏时,选用单螺杆泵输送最为理想.
螺杆泵常遇问题处理
1.泵体剧烈振动或产生噪音:
产生原因:水泵安装不牢或水泵安装过高,电机滚珠轴承损坏,水泵主轴弯曲或与电机主轴不同心,不平行等.
处理方法:装稳水泵或降低水泵的安装高度,更换电机滚珠轴承,矫正弯曲的水泵主轴或调整好水泵与电机的相对位置.
2.传动轴或电机轴承过热:
产生原因:缺少润滑油或轴承破裂等.
处理方法:加注润滑油或更换轴承.
3.水泵不出水:产生原因:泵体和吸水管没灌满引水,动水位低于水泵滤水管,吸水管破裂等

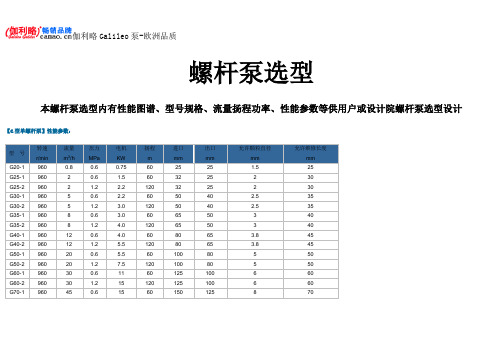

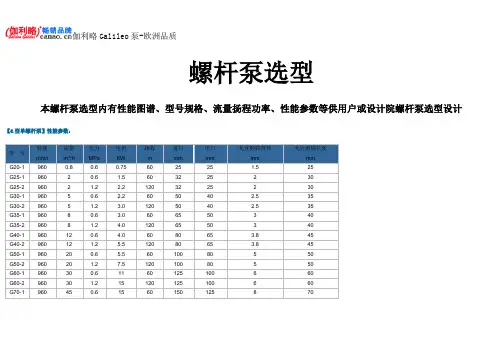

单螺杆泵型号
型号转速r/min 流量m/h 压力MPa 电机KW 扬程m 进口mm 出口mm
G20-1 960 0.8 0.6 0.75 60 Dy25 Dy25
G25-1 960 2 0.6 1.5 60 Dy40 Dy32
G25-2 960 2 1.2 2.2 120 Dy40 Dy32
G30-1 960 5 0.6 2.2 60 Dy50 Dy40
G30-2 960 5 1.2 3.0 120 Dy50 Dy40
G35-1 960 8 0.6 3.0 60 Dy65 Dy50
G35-2 960 8 1.2 4.0 120 Dy65 Dy50
G40-1 960 12 0.6 4.0 60 Dy80 Dy65
G40-2 960 12 1.2 5.5 120 Dy80 Dy65
G50-1 960 20 0.6 5.5 60 Dy100 Dy80
G50-2 960 20 1.2 7.5 120 Dy100 Dy80
G60-1 960 30 0.6 11 60 Dy125 Dy100
G60-2 960 30 1.2 15 120 Dy125 Dy100
G70-1 720 45 0.6 15 60 Dy150 Dy125
G70-2 720 45 1.2 18.5 120 Dy150 Dy125
G85-1 720 65 0.6 15 60 Dy150 Dy150
G105-1 500 100 0.6 22 60 Dy200 Dy200
G135-1 500 150 0.6 37
选用及应用:螺杆泵因其有可变量输送,自吸能力强,可逆转,能输送含固体颗粒的液体等特点,在污水处理厂中,广泛地被使用在输送水,湿污泥和絮凝剂药液方面.螺杆泵选用应遵循经济,合理,可靠的原则.如果在设计选型方面考虑不周,会给以后的使用,管理,维修带来麻烦,所以选用一台按生产实际需要,合理可靠的螺杆泵既能保证生产顺利进行,又可降低修理成本.
一,螺杆泵的转速选用:螺杆泵的流量与转速成线性关系,相对于低转速的螺杆泵,高转速的螺杆泵虽能增加了流量和扬程,但功率明显增大,高转速加速了转子与定子间的磨耗,必定使螺杆泵过早失效,而且高转速螺杆泵的定转子长度很短,极易磨损,因而缩短了螺杆泵的使用寿命.
通过减速机构或无级调速机构来降低转速,使其转速保持在每分三百转以下较为合理的范围内,与高速运转的螺杆泵相比,使用寿命能延长几倍.
二,螺杆泵的品质:现在市场上的螺杆泵的种类较多,相对而言,进口的螺杆泵设计合理,材质精良,但价格较高,服务方面有的不到位,配件价格高,订货周期长,可能影响生产的正常运行.
国内生产的大都仿制进口产品,产品质量良莠不齐,在选用国内生产的产品时,在考虑其性价比的时候,选用低转速,长导程,传动量部件材质优良,额定寿命长的产品.
G型单螺杆泵属于转子式容积泵,它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的.它是一种内啮合的密闭式螺杆泵,主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成.当输入轴通过万向节驱动转子绕定子中心作行星回转时,定子—转子副就连续地啮合形成密封腔,这些密封腔容积不变地作匀速轴向运动,把输送介质从吸入端经定子—转子副输送至压出端,吸入密闭腔内的介质流过定子而不被搅动和破坏.
衬套内表面具有双螺纹,其任意截面为一长圆,两端是半径为R(等于螺杆截面半径)的半圆,中间是长为4e的直线段.衬套的任意截面都是相同的长圆,只是彼此互相错开一个角度.
螺杆装入衬套后,螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室,同时任意截面也被分成上下两个月牙形工作室.当螺杆旋转时,靠近吸入室的第一个工作室的容积逐渐增大,形成负压,在压差的作用下液体被吸入工作室.随着螺杆的继续转动,工作腔容积不断增至最大后,这个工作室封闭,并将液体沿轴向推向压出室.与此同时上下两个工作室交替循环地吸入和排出液体,因此液体被连续不断地从吸入室沿轴向推向压出室.
G型单螺杆泵的特点:
G型单螺杆泵由于结构和工作特性,与活塞泵离心泵,叶片泵,齿轮泵相比具有下列诸多优点: 1,能输送高固体含量的介质,
2,流量均匀压力稳定,低转速时更为明显,
3,流量与泵的转速成正比,因而具有良好的变量调节性,
4,一泵多用可以输送不同粘度的介质,
5,泵的安装位置可以任意倾斜,
6,适合输送敏感性物品和易受离心力等破坏的物品,
7,体积小,重量轻,噪声低,结构简单,维修方便
污泥螺杆泵是单螺杆式容积回转泵,该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动,使浓浆液沿螺旋槽由吸入口推移至排出口,实现泵的输送功能.
污泥螺杆泵应用范围举例:本系列浓浆泵接触物的零件均选用优质不锈钢,螺杆衬套用中硬度橡胶制作,因而本泵最适用于食品加工行业和制药,化工等行业使用.例如
1, 制糖厂的糖蜜,糖汁,庶渣,甜菜渣的输送,
2, 罐头厂的,食品厂的奶粉,淀粉,蜂蜜,咖啡,牛奶,奶油,食用油,各种维生素液,麦芽糖,蕃茄酱,果酱,蛋黄酱,冰淇淋等的装料和输送,
3, 酿造酒厂的酒类饮料,香料,发酵液的投料配料,压滤机装料粮食废渣的输送,
4, 鱼类加工厂的鱼肝油,鱼油,鱼松,鱼渣的输送,
5, 果品加工厂糖汁,果汁的输送,柑桔,水果的捣烂,填料机的加料等,
6, 粮油加工厂的食油,大米及玉米淀粉等的装填料及输送,
7, 肉类加工厂,屠宰物,油脂,肉油撺取,装箱,废液的输送,
8, 制药厂:各种维生素液,药液,乳剂的加料运输,悬浮液,盐水,盐污泥,药渣等输送,
9, 化学工业:酸,碱液的输送,各种悬浮液,油脂,胶液,各种化学染料,油漆,各种粘合剂,软膏,浆料的投料,配料和输送,尤其是一般离心式泵无法输送的各种高粘度物料,或带固体颗粒和物料本泵都能输送,
10, 油墨的配料输送,
11, 造纸厂的纸浆,墨液的输送,
12, 石油化工厂的油类产品,油脂,废液污泥的输送,
13, 乙炔站电石污泥的输送,
14, 建筑行业输送灰浆,石灰乳,砂浆,水泥浆等,
15, 可用着并泵抽水,饲料加工过程中的输送及装投类,
16, 广泛用于工业和生活的污水,污泥处理,污水中通常含有许多悬浮物有一定腐蚀性和粘度,往往含有固体颗粒,固而使用浓浆泵输送是合适的,
17, 用于原子能发射站的污染水,污染液和其它物料的输送,
18, 矿井排污水,污泥.
了解单螺杆泵原理找浙江东阳市发兴机电有限公司,公司愿承接各种特殊形式,规格,用途单螺杆泵整机或转子,定子等主要部件的设计制造.总经理潘发洪真诚感谢全体客户30年来对本公司的青睐和支持.
工作原理:螺杆具有单头螺纹,其任意截面皆为半径为R的圆,截面的中心位于螺旋线上且与螺杆的轴心线偏离一个偏心距e,绕轴旋转且沿轴向移动而形成的
头数比Lobes:螺杆的定子的头数T1比转子的头数T2多一个,即T1=T2+1.他们的比值成为头数比.螺杆泵可以分为单头(1:2)和多头(2:3,3:4)等.
头数比越多,螺杆泵的输出扭矩越大,转速越低.反之,输出的扭矩越小,转速越高.
衬套内表面具有双螺纹,其任意截面为一长圆,两端是半径为R(等于螺杆截面半径)的半圆,中间是长为4e的直线段.衬套的任意截面都是相同的长圆,只是彼此互相错开一个角度. 螺杆装入衬套后,螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室,同时任意截面也被分成上下两个月牙形工作室.当螺杆旋转时,靠近吸入室的第一个工作室的容积逐渐增大,形成负压,在压差的作用下液体被吸入工作室.随着螺杆的继续转动,工作腔容积不断增至最大后,这个工作室封闭,并将液体沿轴向推向压出室.与此同时上下两个工作室交替循环地吸入和排出液体,因此液体被连续不断地从吸入室沿轴向推向压出室.
使用范围:使用范围极广,主要应用于:环境保护,船舶工业,石油工业,医药,日化,酿造业,建筑工业,采矿工业,化学工业,印刷,造纸工业
浙江东阳市发兴机电有限公司专业生产螺杆泵定子,螺杆泵定子是电动机静止不动的部分.定子由定子铁芯,定子绕组和机座三部分组成.定子的主要作用是产生旋转磁场.
简单来说:电机中固定的部分叫做定子,在其上面装设了成对的直流励磁的静止的主磁极;而旋转部分(转子)叫电枢铁心,在上面要装设电枢绕组,通电后产生感应电动势,充当旋转磁场.后产生电磁转矩进行能量转换.以定子绕组的形状与嵌装方式区分,定子绕组根据线圈绕制的形状与嵌装布线方式不同,可分为集中式和分布式两类.
集中式绕组:集中式绕组应用于凸极式定子,通常绕制成矩形线圈,经纱带包扎定型,再经浸漆烘干处理后,嵌装在凸形磁极的铁心上.一般换向器式电动机(包括直流电机和通用电动机)的激磁线圈以及单相罩极式凸极电动机的主极绕组都采用集中式绕组.
集中式绕组通常每极有一只线圈,但也有采用庶极(隐极)形式的,如框架式罩极电动机就是用一只线圈形成两极的电动机.
分布式绕组:分布式绕组的电动机定子没有凸形极掌,每个磁极由一个或几个线圈按照一定的规律嵌装布线组成线圈组,通电后形成不同极性的磁极,故也称隐极式.根据嵌装布线排列形式的不同,分布式绕组又可分为同心式和叠式两类.
(1)同心式绕组同心式绕组是由几个形状相似但大小不同的线圈,按同一中心位置嵌装成回字形状的线圈组.同心绕组可根据不同的布线方式而构成双平面或三平面绕组.一般单相电动机及部分小功率或大跨距线圈的三相异步电动机的定子绕组采用这种型式.
(2)叠式绕组叠式绕组一般是由形状,大小相同的线圈,分别以每槽嵌装1个或两个线圈边,并在槽外端部逐个相叠均匀分布的形式.叠式绕组又分单层叠式和双层叠式两种.每槽只嵌入一个线圈边的为单层叠式绕组,或称单叠绕组,每槽嵌入两个属不同线圈组的线圈边时是分置于槽中上,下层,为双层叠式绕组,或称双叠绕组.根据嵌装布线方式变化不同,叠式绕组又可派生出交叉式,同心交叉式以及单双层混合式等型式.目前,一般功率较大的三相异步电动机定子绕组较多采用双层叠式,而小电机则多用单层叠式绕组中的派生型式,但极少采用单层叠式绕组.
浙江东阳市发兴机电有限公司是一家优质的单螺杆泵厂,公司于2000年申请了TYG型单螺杆泵的发明专利.并且通过ISO9002质量体系认证.2001被批准拥有自营进,出口权.
单螺杆泵由于结构和工作特性,与活塞泵离心泵,叶片泵,齿轮泵相比具有下列诸多优点: 1,能输送高固体含量的介质,
2,流量均匀压力稳定,低转速时更为明显,
3,流量与泵的转速成正比,因而具有良好的变量调节性,
4,一泵多用可以输送不同粘度的介质,
5,泵的安装位置可以任意倾斜,
6,适合输送敏感性物品和易受离心力等破坏的物品,
7,体积小,重量轻,噪声低,结构简单,维修方便.
选型问题:选用泵的规格是根据被输送液体的性质和流量,压力来决定的,而泵的转速则由输送液体的粘度和腐蚀性,作为主要参数来选择,才能保证泵可靠运行.
泵的设计转速为输送清水或清水相类似的无腐蚀性液体时允许最高转速,在实际使用中因介质性质与寿命要求不同,选用时一般都应低于设计转速.对高粘度和含颗粒介质,一般采用设计转速的 1/2-1/3 或更低些,低转速对泵的磨损有利,但在使用后由于定子的磨损流量下降,这时可适当提高转速,以补偿流量下降也为常策.
输送介质的温度应在 -10 ℃-80℃特殊情况可高达120℃.
泵的每级(定子的一个导程)正常压力为 0.6Mpa,短时间(不超过30分钟)内允许高达0.8Mpa,当磨损后在相同输出压力时的容积效率要逐步下降.
泵送清水时最高吸程为 8米,实际使用建议不超过6.5米,当泵送高粘度介质时,应以正压吸入
