【G型单螺杆泵】产品:
【G型单螺杆泵】产品简介：
生产的G型单螺杆泵在发达国家已广泛使用，国外多数称单螺杆泵为“莫诺泵”《MONOPUMPS》，德国称为“偏心转子泵”。由于其优良的性能，近年来在国内的应用范围也在迅速扩大。
它的最大特点是对介质的适应性强、流量平稳、压力脉动动小、自吸能力高，这是其它任何泵种所不能替代的。
我们对国外（如：德、英、法、日本等国）生产的单螺杆泵及国内同行业的产品，作了分析与研究，博取众长，对自己的产品进行不断的改革创新。目前我单位的产品已自成一个体系，压力为0.6~1.2MPa,特殊要求压力可达3MPa，可满足广大用户对单螺杆泵的不同需求。
我单位生产的泵，质量可靠，实行三包，价格也相对较低，同时确保备品备件的正常供应。
本单位热忱为广大用户服务，接受用户对特殊要求单螺杆泵的设计和制造任务
【G型单螺杆泵】型号意义：
【G型单螺杆泵】工作原理与特性：
G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。由于该部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低，容积保持不变。压力稳定,因而不会产品涡流和搅动。单螺杆泵被广泛用于各行业输送各类介质，恒压连续运行，无脉动，介质输送无破损，通过调节转速改变流量从而达到计量的目的。本产品适合输送具有以下特性的介质：固体含量高(最大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高·流量范围从每小时几毫升到500m3(2200gpm)·压力范围最高可达48bar，特殊设计可达72bar。同一种传动部件可与四种不同设计的转子/定子匹配，为您提供最佳使用方案。
针对不同的应用领域，选用不同的金属材料，从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。弹性材料可选用耐磨的、耐油的、耐酸的、耐碱的橡胶，如天然橡胶、丁晴橡胶、乙丙橡胶及氟橡胶等。对磨蚀性强的介质，可选用陶瓷或塑料。当介质因高温或含有某些化学成分而不能选用弹性材料时，可选用硬材质定子或刚性定子。各种轴封形式：按客户的要求，机械密封从单端面机封(带或不带急冶)、双端面机封(背靠背式及串联式机械密封)到盒式密封；也可选用填料密封、水封环及特殊密封。对有毒介质可提供无泄漏磁力传动。
【G型单螺杆泵】性能特点：
·最高吸上高度可6米水柱
·可双向旋转，双向输送（需配备反转定子）
·安装方式灵活.
·运行顺畅、平稳、噪音低、无脉动、无剪切
·输送介质温度范围-20℃～+150℃
·单螺杆泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。是制造、设计、生产单螺杆泵的专业厂家。不同的螺杆泵其具体使用场合亦有所不同。

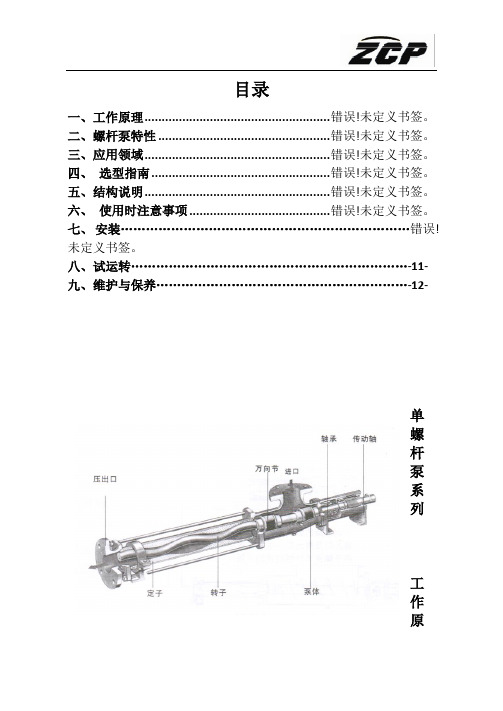

【G型单螺杆泵】结构图：
1出料口4螺杆轴7连节轴10轴承座13连轴器16传动轴
2拉杆5万向节总成8填料座11轴承盖14轴套17底座
3定子6吸入口9填料压盖12电动机15轴承
【G型单螺杆泵】主要用途：
1、环境保护：工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。特别适用于油水分离器，板框压滤机等设备。
2、船舶工业：轮底清洗、油水、油渣、油污水等介质的输送。
3、石油工业：输送原油。近年来，尤其成功地抽吸地下千米之深的原油与水的混合物，煤田里的煤田气和水的混合物，从而大大降低了机械采油、采煤田气的成本。当油田到了后期，使用螺杆泵往地层内灌注聚合物增加油田采收率。
4、医药、日化：各种粘调浆、乳化液、各种软膏化装品等的输送。
5、食品罐头业：各种粘稠淀粉、食油、蜂密、糖酱、果浆、奶油、鱼糜肉糜以及其下脚料的输送。
6、酿造业：各种发酵粘稠液、浓酒槽、粮食制品渣各种酱类、浆和含有块关固态物的粘液等。
7、建筑工业：水泥沙浆、石灰浆、涂料及其经糊状体的喷涂与输送。
8、采矿工业：矿井内的含固体颗粒的地下和污浆水等排送到地面。
9、化学工业：各种悬浮液、油脂、各种胶体浆、各种粘合剂。
10、印刷、造纸工业：高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆，短纤维浆料的输送。
【G型单螺杆泵】性能参数：
型号转速
r/min
流量
m3/h
压力
MPa
电机
KW
扬程
m
进口
mm
出口
mm
允许颗粒直径
mm
允许维修长度
mm
G20-19600.80.60.75602525 1.525 G25-196020.6 1.5603225230 G25-29602 1.2 2.21203225230 G30-196050.6 2.2605040 2.535 G30-29605 1.2 3.01205040 2.535 G35-196080.6 3.0606550340 G35-29608 1.2 4.01206550340 G40-1960120.6 4.0608065 3.845 G40-296012 1.2 5.51208065 3.845 G50-1960200.6 5.56010080550 G50-296020 1.27.512010080550 G60-1960300.61160125100660 G60-296030 1.215120125100660 G70-1960450.61560150125870 G70-272045 1.218.5120150125870 G85-1720650.615601501501080 G105-15001000.622602********** G135-14001500.6376025025020150
注意:1、性能表的试验数据以20℃的清水为介质，粘度是1mm2/s。
2、当泵输送高粘度式有颗粒的介质时，根据介质的性质。泵的转速必须不同。
3、当泵输送不同的磨损性介质时，泵的转速也必须不同。
【G型单螺杆泵】输送方式：
【G型单螺杆泵】安装尺寸：
型号L1L2L3L4L5H H1B B1
G20-193545220800130195125160φ14×4 G25-11358003251140145250160180φ14×4 G25-21109354601280160260160200φ14×4 G30-11059353401170160265160200φ14×4 G30-21356504605501505195315200245φ16×6
G35-11304755304301385200315205245φ16×6 G35-21404857156201610215340200245φ16×6 G40-11504656224551515200315205250φ16×6 G40-21656656256701720215325210240φ16×6 G50-11505755454901560320205245φ16×6 G50-21507007007351975380230295φ18×6 G60-11506757005701840385235285φ18×6 G60-21508008458502145390240315φ18×6 G70-11837207506851995435240315φ18×6 G70-219090093510552380465250350φ20×6 G85-12008008507352045480260350φ20×6 G105-12108709308852200500300400φ20×6 G135-12509309709852300510320450φ22×6
【G型单螺杆泵】橡胶套的选择：
G型螺杆泵橡胶套的选择螺杆泵衬套为橡胶制品，也是单螺杆泵的一个易损件，它的选择好坏，直接影响衬套的寿命，一般正常情况下衬套的寿命为3-6个月，如果选用不当，衬套可能从钢管中脱落或橡胶掉块。所以要求我们对橡胶的基本特性及橡胶对各种不同介质的适应性有所了解，根据我们的经验列出表四、表五。
表四：橡胶基本特性
橡胶特性丁晴橡胶NBR氯丁橡胶CR氟橡胶PPM乙丙橡胶EPDM
耐最高温度+120°C+110°C+200°C+150°C 耐磨性优很好优很好
耐老化性很好很好优优
耐臭氧不行优优优
耐蒸汽很好不行优优
耐燃性很好优优优
表五：单螺杆泵的衬套常用橡胶
橡胶的适应性乙丙橡胶EPDM氟橡胶PPM氯丁橡胶CR丁晴橡胶NBR
水（污水）很好很好很好很好植物油一般很好一般很好
矿物油不行很好一般很好
氨水一般不行不行很好芳香族溶剂不行很好不行不行浓碱很好不行很好很好
浓硝酸不行一般不行不行
冰醋酸不行很好不行很好
稀硫酸很好很好不行很好浓硫酸一般很好不行不行稀盐酸很好很好很好很好浓盐酸很好很好不行很好
热水很好不行不行一般
汽油不行很好一般很好
甲苯不行很好不行不行二甲苯不行很好不行不行
乙醇很好很好很好一般
煤油不行很好很好很好
柴油不行很好不行很好氯化烃不行一般不行不行含酮类物料很好不行不行不行含醇类物料很好很好很好很好含脂类物料很好不行不行不行含醚类物料很好不行不行不行泥浆很好一般一般很好
磷酸很好一般很好一般碳酸钠很好不行很好很好
糖醛很好一般一般一般苯100不行很好不行不行
丙酮很好不行不行不行亚麻子油很好很好很好很好二硫化碳不行很好不行不行
【G型单螺杆泵】使用注意事项：
1、开机前必先确定运转方向，不得反转。
2、严禁在无介质情况下空运转，以免损坏定子。
3、新安装或停机数天后的泵，不能立即起动，应先向泵体内注入适量机油，再用管子钳板动几转后才可起动。
4、输送高粘度或含颗粒及腐蚀性的介质后，应用水或深剂进行冲洗，防止阻塞，以免下次起动困难。
5、冬季应排除积液，防止冻裂。
6、使用过程中轴承箱内应定期加润滑油，发现轴端有渗流时，要及时处理或调换油封。
7、在运行中如发生异常情况，应立即停车检查原因，排除故障。
【G型单螺杆泵】故障原因及排除方法：
故障原因排除方法
1、泵不能起动a、新泵转、定子配合过紧
b、电压、电流太低
a、用工具人力帮助转动几圈
b、检查、调整
c、介质粘度过高c、稀释料液
2、泵不出液
a、旋转方向不对
b、吸入管路有问题
c、介质粘度过高
d、转、定子损坏或传动部件损坏
e、泵内导物堵塞
a、调整方向
b、检查泄漏，打开进出口阀门
c、稀释料液
d、检查更换
c、排除更换
3、流量达不到
a、管路泄漏
b、阀门未全部打开或局部堵塞
c、转速太低
d、转、定子磨损
a、检查修理管路
b、打开全部阀门、排除堵塞物
c、调整转速
d、更换损坏另件
4、压力达不到a、转子、定子磨损a、更换转、定子
5、电机过热
a、电机故障
b、出口压力过高，电机超载
c、定子烧坏或粘在转子上
a、检查电机、电压、电流、电频
b、检查扬程，开足出口阀门，排除阻塞
c、更换损坏件
6、流量压力急剧下降a、管道突然堵塞或泄漏
b、定子磨损恶劣
c、液体粘度突然改变
d、电压突然下降
参照以下几项，逐项排除
7、轴密封处大量泄漏液体
a、软填料磨损
b、机械密封损坏
a、压紧或更换填料
b、修复或更换
声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考
怎样选择水泵？
建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。
1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计工艺能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。
2、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。
3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，
是选用泵材料和选用那一种轴封型式的重要依据。
4、管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。
5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。
选购方法
水泵的流量，即出水量，一般不宜选得过大，否则会增加购买水泵的费用。应按需选用，如用户家庭使用的自吸式水泵，流量应尽量选小一些的；如用户灌溉用的潜水泵，就可适当选择流量大一些的。
1）要因地制宜选购水泵。例如：农用水泵有3种类型，即离心泵、轴流泵水泵和混流泵。离心泵扬程较高，但出水量不大，适用于山区和井灌区；轴流泵出水量较大，但扬程不太高，适用于平原地区使用；混流泵的出水量和扬程介于离心泵和轴流泵之间，适用于平原和丘陵地区使用。用户要根据地的地况、水源和提水高度进行选购。
2）要适当超标选水泵。确定水泵类型后，要考虑其经济性能，特别要注意水泵的扬程和流量及其配套动力的选择。必须注意，水泵标牌上注明的扬程(总扬程)与使用时的出水扬程(实际扬程)是有差别的，这是由于水流通过输水管和管路附近时会有一定的阻力损失。所以，实际扬程一般要比总扬程低10%—20%，出水量也相应减少。因此，实际使用时，只能按标牌所注扬程和流量的80%～90%估算，水泵配套动力的选择，可按标牌上注明的功率选择，为了使水泵启动迅速和使用安，动力机的功率也可略大于水泵所
需功率，一般高出10%左右为宜；如果已有动力，选购水泵时，则可按动力机的功率选购与之相配套的水泵。
3）要严格手续购水泵。
台数选择
1、对正常运转的泵，一般只用一台，因为一台大泵与并联工作的两台小泵相当，（指扬程、流量相同），大泵效率高于小泵，故从节能角度讲宁可选一台大泵，而不用两台小泵，但遇有下列情况时，可考虑两台泵并联合作：流量很大，一台泵达不到此流量。
2、对于需要有50%的备用率大型泵，可改两台较小的泵工作，两台备用（共四台）
3、对某些大型泵，可选用70%流量要求的泵并联操作，不用备用泵，在一台泵检修时，另一台泵仍然承担生产上70%的输送。
4、对需24小时连续不停运转的泵，应备用三台泵，一台运转，一台备用，一台维修。安装方法
1. 在地理环境许可的条件下，水泵应尽量靠近水源，以减少吸水管的长度。
水泵安装处的地基应牢固，对固定式泵站应修专门的基础。
2.进水管路应密封可靠，必须有专用支撑，不可吊在水泵上。装有底阀的进水管，应尽量使底阀轴线与水平面垂直安装，其轴线与水平面的夹角不得小于45°。水源为渠道时，底阀应高于水底0.50米以上，且加网防止杂物进入泵内。
3. 机、泵底座应水平，与基础的联结应牢固。机、泵皮带传动时，皮带紧边在下，这样传动效率高，水泵叶轮转向应与箭头指示方向一致；采用联轴器传动时，机、泵必须同轴线。
4. 水泵的安装位置应满足允许吸上真空高度的要求，基础必须水平、稳固，保证动力机械的旋转方向与水泵的旋转方向一致。
5. 若同一机房内有多台机组，机组与机组之间，机组与墙壁之间都应有800mm以上的距离。
6. 水泵吸水管必须密封良好，且尽量减少弯头和闸阀，加注引水时应排尽空气，运行时管内不应积聚空气，要求吸水管微呈上斜与水泵进水口联接，进水口应有一定的淹没深度。
注意事项
1、如果水泵有任何小的故障切记不能让其工作。如果水泵轴的填料完磨损后要及时添加，如果继续使用水泵会漏气。这样带来的直接影响是电机耗能增加进而会损坏叶轮。
2、如果水泵在使用的过程中发生强烈的震动这时一定要停下来检查下是什么原因，否则同样会对水泵造成损坏。
3、当水泵底阀漏水时，有些人会用干土填入到水泵进口管里，用水冲到底阀处，这样的做法实在不可取。因为当把干土放入到进水管里当水泵开始工作时这些干土就会进入泵内，这时就会损坏水泵叶轮和轴承，这样做缩短了水泵使用寿命。当底阀漏水时一定要拿去维修，如果很严重那就需要更换新的。
4、水泵使用后一定要注意保养，比如说当水泵用完后要把水泵里的水放干净，最好是能把水管卸下来然后用清水冲洗。
5、水泵上的胶带也要卸下来，然后用水冲洗干净后在光照处晾干，不要把胶带放在阴暗潮湿的地方。水泵的胶带一定不能沾上油污，更不要在胶带上涂一些带粘性的东西。
6、要仔细检查叶轮上是否有裂痕，叶轮固定在轴承上是否有松动，如果有出现裂缝和松动的现象要及时维修，如果水泵叶轮上面有泥土的也要清理干净。
无法启动
首先应检查电源供电情况：接头连接是否牢靠；开关接触是否紧密；保险丝是否熔断；
三相供电的是否缺相等。如有断路、接触不良、保险丝熔断、缺相，应查明原因并及时进行修复。其次检查是否是水泵自身的机械故障，常见的原因有：填料太紧或叶轮与泵体之间被杂物卡住而堵塞；泵轴、轴承、减漏环锈住；泵轴严重弯曲等。排除方法：放松填料，疏通引水槽；拆开泵体清除杂物、除锈；拆下泵轴校正或更换新的泵轴。
水泵发热
原因：轴承损坏；滚动轴承或托架盖间隙过小；泵轴弯曲或两轴不同心；胶带太紧；缺油或油质不好；叶轮上的平衡孔堵塞，叶轮失去平衡，增大了向一边的推力。排除方法：更换轴承；拆除后盖，在托架与轴承座之间加装垫片；调查泵轴或调整两轴的同心度；适当调松胶带紧度；加注干净的黄油，黄油占轴承内空隙的60%左右；清除平衡孔内的堵塞物。
水泵吸不上水
原因是泵体内有空气或进水管积气，或是底阀关闭不严灌引水不满、真空泵填料严重漏气，闸阀或拍门关闭不严。排除方法：先把水压上来，再将泵体注满水，然后开机。同时检查逆止阀是否严密，管路、接头有无漏气现象，如发现漏气，拆卸后在接头处涂上润滑油或调合漆，并拧紧螺丝。检查水泵轴的油封环，如磨损严重应更换新件。管路漏水或漏气。可能安装时螺帽拧得不紧。若渗漏不严重,可在漏气或漏水的地方涂抹水泥,或涂用沥青油拌和的水泥浆。临时性的修理可涂些湿泥或软肥皂。若在接头处漏水,则可用扳手拧紧螺帽,如漏水严重则必须重新拆装，更换有裂纹的管子；降低扬程，将水泵的管口压入水下0.5m。
剧烈震动
主要有以下几个原因：电动转子不平衡；联轴器结合不良；轴承磨损弯曲；转动部分的零件松动、破裂；管路支架不牢等原因。可分别采取调整、修理、加固、校直、更换等
办法处理。
电动机过热
原因有四。一是电源方面的原因：电压偏高或偏低，在特定负载下，若电压变动范围应在额定值的+10%至－5%之外会造成电动机过热；电源三相电压不对称，电源三相电电压相间不平衡度超过5%，会引绕组过热；缺相运行，经验表明农用电动机被烧毁85%以上是由于缺相运行造成的，应对电动机安装缺相保护装置。二是水泵方面的原因：选用动力不配套，小马拉大车，电动机长时间过载运行，使电动机温度过高；启动过于频繁、定额为短时或断续工作制的电动机连续工作。应限制启动次数，正确选用热保护，按电动机上标定的定额使用。三是电动机身的原因：接法错误，将△形误接成Y形，使电动机的温度迅速升高；定子绕组有相间短路、匝间短路或局部接地，轻时电动机局部过热，严重时绝缘烧坏；鼠笼转子断条或存在缺陷，电动机运行1至2小时，铁芯温度迅速上升；通风系统发生故障，应检查风扇是否损坏，旋转方向是否正确，通风孔道是否堵塞；轴承磨损、转子偏心扫膛使定转子铁心相擦发出金属撞击声，铁芯温度迅速上升，严重时电动机冒烟，甚至线圈烧毁。四是工作环境方面的原因：电动机绕组受潮或灰尘、油污等附着在绕组上，导致绝缘降低。应测量电动机的绝缘电阻并进行清扫、干燥处理；环境温度过高。当环境温度超过35℃时，进风温度高，会使电动机的温度过高，应设法改善其工作环境。如搭棚遮阳等。注意：因电方面的原因发生故障，应请获得专业资格证书的电工维修，一知半解的人不可盲目维修，防止人身伤害事故的发生。
首先看一下水泵此时运行的电流和平常运行时候的电流差别有多大。如果比平时运行时候小（基上就是平时电流的2\3），那么就有叶轮磨损、泵头最上面的止逆阀堵塞等问题。如果和平时电流一样大，那么就是管垫漏水、管子漏水、泵体漏水等问题。如果比平时运行的时候电流大，那么基上可以确定是易损件磨损的问题。另外补充一点，电缆如果
破损的话，水量跟平时是一样大，但是电流会变大。3相380V电机的电流一般是2.2A。以上原因只要是经常维修深井泵的修理人员就可以查出来。
汽蚀现象，水泵的汽蚀是由水的汽化引起的，所谓汽化就是水由液态转化为汽态的过程。水的汽化与温度和压力有一定的关系，在一定压力下，温度升高到一定数值时，水才开始汽化；如果在一定温度下，压力降低到一定数值时，水同样也会汽化，把这个压力称为水在该温度下的汽化压力。如果在流动过程，某一局部地区的压力等于或低于与水温相对应的汽化压力时，水就在该处发生汽化。汽化发生后，就会形成许多蒸汽与气体混合的小汽泡。当汽泡随同水流从低压区流向高压区时，汽泡在高压的作用下破裂，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。金属表面在水击压力作用下，形成疲劳而遭到严重破坏。因此把汽泡的形成、发展和破裂以致材料受到破坏的部过程，称为汽蚀现象。
效率下降原因
1、由于水流的冲刷，水泵流道内壁和叶轮过水面变得粗糙不平，水泵内流道的摩阻系数增大，再加上水在泵内的流速很大，水头损失增加。水力效率降低。
2、由于在泵前投加药物或水质等原因，使泵壳内严重积垢或腐蚀。泵壳内积垢严重的可以使泵壳壁厚增加2ram左右，而且水泵内壁形成垢瘤，使泵体容积缩小、抽水量减少、并且流道粗糙，水头损失增加。客积效率和水力效率都降低。
3、由于水泵加工工艺造成的铸造缺陷、汽蚀、磨蚀、腐蚀和化学浸蚀等原因造成泵流道内产生空洞或裂缝，水流动时产生旋涡而造成能量损失。水力效率降低。
4、叶轮表面的气蚀。由于叶片背水面运行时产生负压，当压力Pk 5、容积损失和机械损失。由于泵使用时间长，机械磨损产生漏失和阻力增大，使容积 效率和机械效率降低。 以上原因，使水泵性能变差。运行效率降低2～5%，严重的可以使水泵效率降低10%以上。 振动原因分析 水泵振动原因分析导致机组和泵房建筑物产生振动的原因较多，有些因素之间既有联系又相互作用，概括起来主要有以下四个方面的原因。 电气方面 电机是机组的主要设备，电机内部磁力不平衡和其它电气系统的失调，常引起振动和噪音。如异步电动机在运行中，由定转子齿谐波磁通相互作用而产生的定转子间径向交变磁拉力，或大型同步电机在运行中，定转子磁力中心不一致或各个方向上气隙差超过允许偏差值等，都可能引起电机周期性振动并发出噪音。 机械方面 电机和水泵转动部件质量不平衡、粗制滥造、安装质量不良、机组轴线不对称、摆度超过允许值，零部件的机械强度和刚度较差、轴承和密封部件磨损破坏，以及水泵临界转速出现与机组固有频率一直引起的共振等，都会产生强烈的振动和噪音。 水力方面 水泵进口流速和压力分布不均匀，泵进出口工作液体的压力脉动、液体绕流、偏流和脱流，非定额工况以及各种原因引起的水泵汽蚀等，都是常见的引起泵机组振动的原因。水泵启动和停机、阀门启闭、工况改变以及事故紧急停机等动态过渡过程造成的输水管道内压力急剧变化和水锤作用等，也常常导致泵房和机组产生振动。 水工及其它方面 机组进水流道设计不合理或与机组不配套、水泵淹没深度不当，以及机组启动和停机顺 序不合理等，都会使进水条件恶化，产生漩涡，诱发汽蚀或加重机组及泵房振动。采用破坏虹吸真空断流的机组在启动时，若驼峰段空气挟带困难，形成虹吸时间过长；拍门断流的机组拍门设计不合理，时开时闭，不断撞击拍门座；支撑水泵和电机的基础发生不均匀沉陷或基础的刚性较差等原因，也都会导致机组发生振动。同时，应根据当地的电源情况来决定用单相泵或三相泵。 噪音原因 水泵的噪音大可能有下面几个方面的 原因： (1)旋片对缸体的撞击，水泵残余容积和排气死隙中的压力油的发声； (2)排气阀片对阀座和支持件的撞击； (3)箱体内的回声和气泡破裂声； (4)轴承噪音； (5)大量气、油冲击挡油板等引起的噪音； (6)其他。如传动引起的噪音，风冷水泵的风扇噪音等。 (7)电机噪音，这是至关重要的因素。 漏水故障 1操作人员给冷却水散热器内加入的冷却水是海水，造成柴油机内部水道及外接口损坏。所以，使用柴油机时一定要严格按柴油机的各项规定进行操作。 2操作人员给水散热器内加入的防冻腐蚀性较强，致使柴油机水道部件损坏。 3密封圈磨损或老化，导致密封面封不住，产生漏水。 故障排除 1拆卸柴油机中已损坏的部件，对水散热器及机体内部水道用淡水进行冲洗完毕后，更 换已损坏的柴油机部件。 2经装配、调整、试机发现柴油机恢复正常，故障即被排除。 掺水污染 燃油掺水的方法有进气管喷水和乳化柴油等问题。 1、进气管喷水 进气管喷水的主要作用是吸热和稀释燃油密度。当少量水进入燃烧室并雾化良好时，由于水蒸气的“微爆”作用使油滴破碎成更小的油滴，因而促进了混合气的形成和燃烧。在燃烧过程中由于水的吸热作用可使最高燃烧温度降低，如水与油混合喷入可降低燃油密度，使最高燃烧温度进一步降低，因此NOx排放减少。需要注意的是冬季储水箱需防冻，并要求随负荷大小自动调节喷水量等。 2、乳化柴油 在柴油中掺水，即乳化柴油，由于其“徽爆”作用，使其燃油雾化良I好，井促使燃烧室内的空气形成强烈紊流，燃油与空气的分布更加均匀，生成的炭烟减少。水蒸气的水煤气反应也使炭烟排放降低。另外，乳化柴油可降低最高燃烧温度，因此NOx生成量减少。 维修方案 水泵在长期运行过程中，常会出现水泵轴承架轴承室磨损、轴承位磨损、泵体裂纹破裂、水泵气蚀、冲刷磨损等。出现上述问题后，企业传统解决办法是补焊或刷镀后机加工修复，但两者均存在一定弊端：补焊高温产生的热应力无法完消除，易造成材质损伤，导致部件出现弯曲或断裂；而电刷镀受涂层厚度限制，容易剥落，且以上两种方法都是用金属修复金属，无法改变“硬对硬”的配合关系，在各力综合作用下，仍会造成再次磨 损。当代西方国家针对以上问题多使用高分子复合材料的修复方法，其具有超强的粘着力，优异的抗压强度等综合性能。应用高分子材料修复，可免拆卸免机加工。既无补焊热应力影响，修复厚度也不受限制，同时产品所具有的金属材料不具备的退让性，可吸收设备的冲击震动，避免再次磨损的可能，并大大延长设备部件的使用寿命，为企业节省大量的停机时间，创造巨大的经济价值。 水泵转子在高转速下工作时，若其质量不均衡，转动时就会产生一个较大的离心力，造成水泵振动或损坏。转子的平衡是通过其上的各个部件(包括轴、叶轮、轴套、平衡盘等)的质量平衡来达到的，因此对新换装的叶轮都应进行静平衡校验工作。具体的方法是： (1)将叶轮装在假轴上，放到已调好水平的静平衡试验台上。试验台上有两条轨道，假轴可在其上自由滚动。 (2)在叶轮偏重的一侧做好标记。若叶轮质量不平衡，较重的一侧总是自动地转到下面。在偏重地方的对称位置(即较轻的一方)增加重块(用面粘或是用夹子增减铁片)，直至叶轮能在任意位置都可停住为止。 (3)称出加重块的质量。不是在叶轮较轻的一侧加重量，而是在较重侧通过减重量的方法来达到叶轮的平衡。减重时，可用铣床铣削或是用砂轮磨削(当去除量不大时)，但注意铣削或磨削的深度不得超过叶轮盖板厚度的1/3。经静平衡后的叶轮，静平衡允许偏差值不得超过叶轮外径值与0.025g/mm之积。例如，直径为200mm的叶轮，允许偏差为5g。 联轴器的拆装 （1）拆下联轴器时，不可直接用锤子敲击而应垫以铜棒，且应 而不能打联轴器外缘，因为此处极易被打坏。最理想的办法是用掳子拆卸联轴器。对于 中小型水泵来说，因其配合过盈量很小，故联轴器很容易拿下来。对较大型的水泵，联轴器与轴配合有较大的过盈，所以拆卸时必须对联轴器进行加热。（2）装配联轴器时，要注意键的序号(对具有两个以上键的联轴器来说)。若用铜棒敲击时，必须注意击打的部位。例如，敲打轴孔处端面时，容易引起轴孔缩小，以致轴穿不过去；敲打对轮外缘处，则易破坏端面的平直度，在以后用塞尺找正时将影响测量的准确度。对过盈量较大的联轴器，则应加热后再装。 （3）联轴器销子、螺帽、垫圈及胶垫等必须保证其各自的规格、大小一致，以免影响联轴器的动平衡。联轴器螺栓及对应的联轴器销孔上应做好相应的标记，以防错装。（4）联轴器与轴的配合一般均采用过渡配合，既可能出现少量过盈，也可能出现少量间隙，对轮毂较长的联轴器，可采用较松的过渡配合，因其轴孔较长，由于表面加工粗糙不平，在组装后自然会产生部分过盈。如果发现联轴器与轴的配合过松，影响孔、轴的同心度时，则应进行补焊。在轴上打麻点或垫铜皮乃是权宜之计，不能作为理想的方法。 第一节 轴向压力和径向压力的计算 单螺杆泵轴向压力和压力的计算是确保泵能正常运行的很重要的一环，其值也直接决定了泵的轴承的计算和选型。计算轴向压力值考虑正常状态下的运行，不考虑泵起动时或运行时发生干摩擦的情况，因为这些情况会出现轴向力非正常的增大，造成运行的不稳定。目前关于轴向压力的计算（轴向压力直接影响径向压力）尚无精确的计算公式，主要是泵运行时摩擦力引起的轴向压力的计算至今无法解决，国内外都采用经验公式的方法。 一、 轴向压力的计算： A.B.Kpbuiob 认为单螺杆泵的轴向压力pz 由以下几部分构成： 1) 密封腔内介质移动时定子内的分力pz1。pz1应用彼得罗夫液体摩擦的公 式计算： 11z Av p μδ=（1） 式中μ——液体的动力粘度； A1——滑动表面面积，取A1为定子内螺旋腔总的表面积； ν——表面相对滑动速度，取其值为轴向流速为Tn/60； δ——摩擦面之间的液膜厚度。 定子和转子之间成过盈配合的橡胶类定子，不存在液膜厚度δ，故不考虑pz1。 2) 转子和定子表面的摩擦（视为半干摩擦）产生的分力pz2’以及转子转动 时定子产生的轴向反作用压力pz2”之和pz2。 p z2= p z2’ +p z2’’（2） 2z p I ξ'=（3） 式中I ——离心力，2I m e ω=，其中m 为转子质量；ξ为转子和定子表面的半干摩擦系数，镀铬转子和橡胶定子之间的介质为水时，ξ值为0.25-0.3。 p z2’’只是在定子和转子间的配合为过盈时存在，配合为间隙时p z2’’=0。 2z p p δξ''=（4） 式中p δ——定子橡胶变形为δ（即过盈量）时的压缩力，max 2bL P δσπ=， 螺杆泵检修与质量标准 3 检修与质量标准 3.1 检修前准备 3.1.1 掌握运行情况，备齐必要的图纸资料。 3.1.2 备齐检修工具、量具、配件及材料。 3.1.3 切断电源及设备与系统联系，内部介质冷却、吹扫、置换干净，符合安全检修条件。 3.2 拆卸与检查 3.2.1 拆卸联轴器。 3.2.2 拆卸检查同步齿轮 3.2.2.1 拆卸泵后端盖，检查垫片、止推垫片、轴承、轴承定位塞（单或三螺杆泵）。 3.2.2.2 拆卸泵后端盖，拆卸检查轴承及密封（双螺杆泵）。 3.2.3 拆卸前端盖，拆卸检查主、从动螺杆及密封。 3.2.4 必要式更换端盖与泵体之间垫片。 3.2.5 联轴器对中。 3.3 检修与质量标准 本标准为一般性的要求，对于不同的螺杆泵，以设备生产厂家设计指标为准。 3.3.1 螺杆 3.3.1.1 螺杆表面要求不得有伤痕，螺旋型面粗糙度为R a1.6，齿顶表面粗糙度为R a1.6，螺旋外圆表面粗糙度为R a1.6。 3.3.1.2 螺杆轴颈圆柱度为直径的0.25‰。 3.3.1.3 螺杆轴线直线度为0.05mm。 3.3.1.4 螺杆齿顶与泵体间隙冷态为0.11～0.48mm。 3.3.1.5 螺杆啮合时齿顶与齿根间隙冷态为0.11～0.48mm，法向间隙为0.10～0.29mm，且处于相邻两齿中间位置。 3.3.2 泵体 3.3.2.1 泵体内表面粗糙度为R a3.2。 3.3.2.2 泵体、端盖和轴承座的配合面及密封面应无明显伤痕，粗糙度为R a3.2。 3.3.3 轴承 3.3.3.1 滚动轴承与轴的配合采用H7/k6。 3.3.3.2 滚动轴承与轴承箱配合采用H7/h6。 3.3.3.3 滚动轴承外圈与轴承压盖的轴向间隙为0.02～0.06mm。 3.3.3.4 滚动轴承采用热装时，加热温度不得超过100℃，严禁用火焰直接加热，推荐采用高频感应加热。 3.3.3.5 滚动轴承的滚子和内外滚道表面不得有腐蚀、坑疤、斑点等缺陷，保持架无变形、损伤。 3.3.3.6 滑动轴承衬套与轴的配合间隙(经验值)如表2所示。 表2 与滑动轴承配合间隙 注：D为轴颈直径，mm。 螺杆泵型号意义及技术参数 上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。 一、卫生级螺杆泵产品概述： 卫生螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，适用于输送介质温度80℃以下(特殊要求可达150℃)。 不锈钢卫生泵因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。 二、卫生级螺杆泵技术参数： 流量：0-150m3/h; 扬程：0-180m; 功率：0.75-37kw; 转速：500-960r/min; 口径：20-135MM; 温度：-15-200℃。 三、卫生级螺杆泵型号意义： 四、卫生级螺杆泵产品特点： 单螺杆泵由于结构和工作特性，与活塞泵离心泵、叶片泵、齿轮泵相比具有下列诸多优点： 1.能输送高固体含量的介质。 2.流量均匀压力稳定，低转速时更为明显。 3.流量与泵的转速成正比，因而具有良好的变量调节性。 4.一泵多用可以输送不同粘度的介质。 5.泵的安装位置可以任意倾斜。 6.适合输送敏性物品和易受离心力等破坏的物品。 7.体积小，重量轻、噪声低，结构简单，维修方便 单螺杆泵的性能与结构 一、主要性能参数 1.流量单螺杆泵的流量决定其转子和定子的尺寸以及泵的转速。单螺杆泵每一个横截面内（图1和图2），定子孔的截面面积为；螺杆的截面面积为。 图1 螺杆的几何形状 图2 泵套的几何形状 泵的过流面积为定子孔与螺杆截面面积之差，即为4eDR。 （1）螺杆每转一次的理论排液量Vth为过流面积与定子导程T的乘积，即：Vth=4eDRT （1）（2）理论流量QVth为螺杆每一转的理论排液量与转速的乘积，即： 或 式中e——螺杆截面圆心与轴线的偏心距，mm； DR——螺杆圆形截面的直径，DR=2R，mm； T——泵套内孔螺旋槽的导程，mm； n——泵的转速（表1），r/min。 （3）实际流量qV或 式中ηV——泵的容积效率，ηV=0.65~0.85，当排压力较低、螺杆截面直径DR较大时，取大值。 2.转速n 当按液体黏度确定单螺杆泵转速n时，可参见表1。 单螺杆泵的转速，还可以根据被送液体在泵工作腔内的轴向流动速度vgm（亦称转子、定子间的相对平均滑动速度）来确定，特别来确定，特别是在输送含有固体颗粒物的液体，且可能对泵的转子或定子产生磨损时，必须以vgm值确定泵的转速，详见JB/T 8644-2007《单螺杆泵》附录A。 3.排出压力单螺杆泵的排出压力取决于泵的排出管路系统的特性，泵的螺杆直径和转速不能改变泵的排出压力。单螺杆泵的排出压力为每个定子导程长度T能达到的压力与导程的乘积。一般每一个定子导程长度能达到的排出压力为0.3~0.6MPa。为了尽量减小泵的轴向尺寸，通常取泵能达到的排出压力p2为 p2=0.6iT（MPa） 式中iT——泵的定子导程数，也可称为泵的级数。 4.效率η单螺杆泵工作时，其转子（螺杆）和定子（泵套）相接触，并存在相对滑移，因此，单螺杆泵的机械损失较大，泵的效率较低一般为η=50%~80%。每一转排液量较大的泵效率较高。 5.使用寿命单螺杆泵的转子和定子的相对滑移，将引起转子和定子的磨损，主要是定子磨损，因此，单螺杆泵的使用寿命较低。一般要求：在输送清水或类似清水的液体时，定子的所以寿命不低于2000h。 6.流量调节单螺杆泵可在保持排出压力不变的工况下，通过改变泵的转速调节流量，泵的流量与转速成正比，故在一定范围内可用作定量泵或计量泵。 二、结构单螺杆泵有卧式和立式两种结构形式。 1.卧式单螺杆泵卧式结构应用较多，其结构布局合理（图3），泵的吸液管口和吸入室在泵的轴封端，此时，泵轴封的密封压力为吸入压力，密封压力较低，可减少泄漏的可能性。当被输送液体的流动性较差时，可采用尺寸较大的矩形吸液口，并在吸入室内增设螺旋进料器（图4），用以将被送液体推入泵工作腔，帮助泵吸入液体。 图4 带进料器的单螺杆泵 1-定子；2-螺杆（转子）；3-螺旋进料器 2.立式螺杆泵立式结构多用于液下和潜水单螺杆泵。 （1）液下泵浸没于液体中，电动机、减速机、轴承箱等泵驱动系统置于液面上方，其吸液管口和吸 螺杆泵选型找浙江东阳市发兴机电有限公司,公司于2000年通过ISO9002质量体系认 证.2001被批准拥有自营进,出口权.公司宗旨:精心制造,优质服务. 螺杆泵选型 一,性能参数的选择: 1.流量Q: 作为容积式泵,影响双螺杆泵流量的因素主要有转速n,压力p,以及介质的粘度v.显而易见,随着密封腔前,后压差△P升高,泄漏量△Q逐渐增大.对于不同型式和结构,影响大小也各不相同. 2. 粘度v的影响:试想:将清水和粘稠的浆糊以相同的体积从漏斗式的容器中泄漏出去.显然水比浆糊要泄漏得快.同理,对于双螺杆泵,粘度大的流体比粘度小的液体的泄漏要小,泄漏量与介质粘度有一定的比例关系. 3. 转速 n 的影响: 螺杆泵在工作时,两螺杆及衬套之间形成密封腔,螺杆每转动一周便由进口向出口移出一个密封腔,即一个密封腔的体积的液体被排出去.理想状态下,泵内部无泄漏,那么泵的流量与转速成正比.即:Qth=n*q n----转速, q----理论排量,即泵每转一周所排出的液体体积, Qth----理论排量. 4. 压力△P的影响:泵实际工作过程中,其内部存在泄漏,也称滑移量.由于泵的密封腔有一定的间隙,且密封腔前,后存在压差△P,因此,有一部分液体回流,即存在泄漏,泄漏量用△Q 表示,则Q=Qth-△Q 二,结构形式的选择:结构的选择可根据螺杆泵的运行环境和安装环境,选择合适的安装形式并遵循以下的原则: 1．输送润滑性油类,且温度T＜80℃时,选择内置轴承结构的螺杆泵. 2．输送润滑性较差,或温度T＞80℃时,选择外置轴承结构的螺杆泵. 3．输送流动性差,粘度高的介质或对所输送介质进行加热或保温时,选双层加热泵体结构的螺杆泵. 4．输送高温介质时,应选择耐高温的材料制成的泵或局部冷却的螺杆泵. 单螺杆泵十大品牌最新排名榜单 1.上海阳光泵业制造有限公司 上海阳光泵业是集设计/生产/销售泵、给水设备及泵用控制设备于一体的大型综合性泵业集团，是中国泵行业的龙头企业。总资产达38亿元，在上海、浙江、河北、辽宁、安徽等省市拥有7家 企业，5个工业园区，占地面积67万平方米，建筑面积35万平方米。上海阳光获得了“上海市质 量金奖”、“上海市科技百强企业”、“上海市名牌产品”、“中国质量信用AAA级”、“全国合同信用等 级AAA级”、“质量、信誉、服务三优企业”、“中国最具竞争力的商品商标”、“五星级服务认证”等 荣誉，连续多年入选全国机械500强。 高端人才和高素质的员工队伍是阳光发展的动力。集团现有员工4500余人，其中工程技术人 员500多名，主要由国内知名水泵专家教授、博士硕士、中高级工程师、高级工艺师组成，形成 了具有创新思维的梯队型人才结构。 科技创新，是阳光基业长青的生命之源。集团是上海市高新技术企业、上海市知识产权示范 企业和上海市专利示范企业。上海市级的“企业技术中心”，每年以销售总额的5%，用于技术创新 和新产品研发。 2.沧州博时泵业厂 河北省泊头市亿力泵业是生产齿轮泵的专业厂家。公司成立多年来已形成完备的工业泵生产 体系。目前生产的热油泵、稠油泵、不锈钢齿轮泵、圆弧泵及KCB、2CY全系列多品种优质泵，产品齐全行销国内外，为国家石油、化工、电力、造船、食品、橡胶等企业提供了数量 可观的优质产品，赢得了各行业的好评。 ｛变量3} 4.淄博美卓真空泵厂 淄博博山美卓真空泵制造厂是以生产水环真空泵和真空应用设备为主的专业化生产厂家， 本厂目前主要产品为2BV5、2BV6、2BE1、2BE3、2SK、SK系列水环式真空泵/瓦斯抽放泵、真空负压站、JZJ2B、JZJ2S、JZJVV系列罗茨水环真空机组及真空负压系统、罗茨真空机组、液环真空泵、不锈钢真空泵，主要应用于化工、石化、轻工、制药、造纸、冶金建材、电器、 1.上海阳光泵业制造有限公司 上海阳光泵业是集设计/生产/销售泵、给水设备及泵用控制设备于一体的大型综合性泵业集团，是中国泵行业的龙头企业。总资产达38亿元，在上海、浙江、河北、辽宁、安徽等省 市拥有7家企业，5个工业园区，占地面积67万平方米，建筑面积35万平方米。上海阳光获 得了“上海市质量金奖”、“上海市科技百强企业”、“上海市名牌产品”、“中国质量信用AAA级”、“全国合同信用等级AAA级”、“质量、信誉、服务三优企业”、“中国最具竞争 力的商品商标”、“五星级服务认证”等荣誉，连续多年入选全国机械500强。高端人才和 高素质的员工队伍是阳光发展的动力。集团现有员工4500余人，其中工程技术人员500多名，主要由国内知名水泵专家教授、博士硕士、中高级工程师、高级工艺师组成，形成了具有创新思维的梯队型人才结构。科技创新，是阳光基业长青的生命之源。集团是上海市高新技术企业、上海市知识产权示范企业和上海市专利示范企业。上海市级的“企业技术中心”，每年以销售总额的5%，用于技术创新和新产品研发。 2.天昊泵业集团有限公司 天昊泵业集团是经工商总局批准成立的集团公司，位于京津冀一体化的青县经济开发区南区，是专业生产水泵和控制柜的大型厂家。从设计、研发、铸造、精加工、装配、试验全部自己生产完成。 研发中心具有几十年水泵设计丰富经验的专业研究人员，又有年轻的本科毕业生的新生力量和操作能力较强的技术工人。集团研发设备先进、研究方法科学，具有较强的产品研发、试制、测试能力，测试中心的测试水池总容积达200000m3，测试能力：口径Φ32-Φ3000mm，流 量0-200000m3，压力0-10MPa，功率0-600kw/380V，200-3000kw/6KV-10KV。测试系统精度达 到GB/T32-2005《回转动力泵水力性能验收实验1级和2级》。集团生产的产品广泛用于农田 灌溉、抗旱排涝、市政工程、电厂、工矿、冶金等行业。 3. 上海贝德泵业有限公司 上海贝德泵业有限公司，是一家专业设计、开发、制造和销售通用流体设备的股份制企业。公司日本寺田株式会社等国外著名泵阀公司强强技术合作，引进具有国际水平的设计、开发和企业管理模式，并长期聘请国外专家为公司进行技术指导，产品具有国际竞争力。贝德公司主要产品：离子膜过滤系统，无负压变频供水，CQ、CQB、CQF、QBY、DBY系列磁力泵，WQ、QW 系列潜水排污泵、ISG、IRG、IHG、ISGD系列立式管道泵、ISW、ISWD系列卧式离心泵、DL型 GB 7021-86 离心泵名词术语 本标准规定了离心泵常用的名词术语和有关的水利术语. JB/T 4297-92 泵产品涂漆技术条件 主题内容与适用范围 本标准规定了泵产品的涂装技术要求和涂装检验。 本标准适用于泵产品金属零、部件表面的喷涂、刷涂和浸涂。 JB/T 6879-93 离心泵铸件过流部位尺寸公差 主题内容与适用范围 本标准规定了离心泵铸件过流部位的尺寸公差和技术要求。 本标准适用于除轻金属铸件和抗磨白口铸铁件以外的所有离心泵的金属铸件。 JB/T 6880.1-93 泵用灰铸铁件 主题内容与适用范围 本标准规定了泵用灰铸铁件（以下简称铸件）牌号、技术要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于砂型铸造的离心泵、混流泵、轴流泵、旋涡泵、水环真空泵、往复泵、螺杆泵、齿轮泵铸件。 其他类型泵、按其适用部分也可参照采用。 JB/T 6880.2-93 泵用铸钢件 主题内容与适用范围 本标准规定了泵用铸钢件（以下简称铸件）牌号、技术要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于砂型铸造的离心泵、混流泵、轴流泵、旋涡泵、水环真空泵、往复泵、螺杆泵、齿轮泵铸件。 其他类型泵、按其适用部分也可参照采用。 JB/T 6880.3-93 泵用抗磨白口铸铁件 主题内容与适用范围 本标准规定了泵用抗磨白口铸铁件（以下简称铸件）的牌号、技术要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于砂型铸造的离心泵、往复泵铸件。 JB/T 6913-93 泵产品清洁度 主题内容与适用范围 本标准规定了泵产品清洁度的抽样方法、取样部位、测定方法及限值。 本标准适用于泵产品传动和润滑部位清洁度的测定。类似于泵的涡轮机也可参照使用。 JB/T 8687-1998 泵类产品抽样检查 本标准规定了泵类产品抽样的检查水平和合格质量水平。 本标准适用于泵制造厂对在同样条件下批量生产的同一产品或同一零部件等进行逐批抽样检查。 B 型式、参数、尺寸和技术条件 GB/T2816-91井用潜水泵型式和基本参数 螺杆泵的选型要求 螺杆泵属容积式转子泵,它是由泵内螺杆齿形与泵套形成的若干密封腔的位移来吸入和排出液体的.螺杆泵内两个相邻密封腔间没有理论泄漏通道的称为严格密封型螺杆泵,反之为非严格密封型螺杆泵. 椐目前的实际应用及有关资料显示,螺杆泵的应用范围很广,它的特点是流量平稳.压力脉动小.有自吸能力.噪声低.效率高.寿命长.体积小.工作可靠.突出的优点是输送介质时不形成涡流.可输送粘度范围宽广的各种介质,既可以输送各种粘度的润滑性或腐蚀性介质,也可以输送各种粘度的非牛顿液体,还可以气液混输.固液混输.它广泛应用于海上平台工程.石油化工.航运.电力.机械液压系统.食品.造纸.制糖.军工和污水处理等工业部门.以德国阿尔维勒公司销售经理的话说:”世界上没有任何介质,是螺杆泵所不能输送的.” 说螺杆泵可以输送任何介质.当然不是说某一种螺杆泵可输送所有的介质,而是根据介质的特性和性能参数数要求可以选择螺杆泵的不同类型.螺杆泵按螺杆数目通常分为单螺杆泵.双.三和五螺杆泵,各有优点,在推广应用螺杆泵时必须有选择,只有充分利用其各自的特点,才能更好的实现节能.节材.增效益或满足某种特殊要求. 单螺杆泵的泵套是由非金属弹性材料(通常是橡胶)制做的,内孔呈螺旋槽状,它与一条螺旋状的金属螺杆之间形成若干密封腔.金属螺杆作偏心旋转运动,使密封腔由泵的低压区位移至高压区,完成吸入.排出液体和形成压力的全过程.除了一般介质外,单螺杆泵可以输送悬浮液及含金属颗粒.含纤维等的特殊介质.在处理污水.泥浆时,常用单螺杆泵,通常工作压力不高. 传统的双螺杆泵属非严格密封型螺杆泵,由金属材料制做的泵套内有两个相割的圆柱腔,腔内两条螺杆互相啮合,相啮合的螺杆齿形在泵套与螺杆间形成若干密封腔.螺杆作旋转运动时,密封腔由泵的低压区位移至高压区.有单头螺旋,也有双头螺旋的双螺杆泵.对于润滑介质，如果螺旋升角足够大,主螺杆可以直接带动副螺杆.若配上同步齿轮,在理论上两条螺杆之间可以没有接触.传统双螺杆泵虽然非严格密封,工作压力不高,但可以输送粘度范围非常宽广的各种介质,可以输送各种粘度的非牛顿液体,还可以气液混输.固液混输.因此，各行业都对它寄予极大的兴趣,特别是石油.化工行业. 三螺杆泵理论上属严格密封型螺杆泵.在教科书中,通常都将其作为螺杆泵的典型加以介绍.三螺杆泵是由金属泵套内的一条主螺杆带动两条从动螺杆组成的.每条螺杆有两条螺旋线,在泵套与螺杆间形成若干密封腔,螺杆作旋转运动时,密封腔由泵的低压区位移至高压区.三螺杆泵的最高工作压力可达30Mpa,输送介质为清洁的.无腐蚀性的润滑油,特殊场合可输送高粘度.无腐蚀性介质(如:油墨.胶液等).由于三条螺杆1:3:5比例的结构尺寸以及其它原因的限制,三螺杆泵输送的介质粘度范围有限,一般仅限于润滑介质. 五螺杆泵通常是非严格密封型螺杆泵.一条主螺杆带动四条副螺杆,每条螺杆有两条螺旋线.由于泵腔的单位过流截面较大,因而介质输送量较大.五螺杆泵的工作压力通常在0.8MPa以下,常在安装尺寸受限制的特殊场合(如:舰艇.船舶等)用于输油泵. 压滤机用螺杆泵与隔膜泵厂家哪个好 电磁调速电机又叫滑差调速电机也称电磁离合器,它有两个轴,一个是与原动机相连,另一个是与拖动对象相连, 通过调节电磁调速电机的电压而使输出的转速低于输入转速,它的工作原理是调节电磁调速电机的转差率来改变输出转速的. 电磁调速螺杆泵也是利用电机来调节转速，与无极调速螺杆泵唯一的区别就是前者靠磁场，然而后者是靠手动。以上两种螺杆泵配备这样的特殊电机就是为了调节水泵的流量以及压力， 三螺杆泵技术参数及技术应用-中联机械知识 摘要：QBY三螺杆泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。三螺杆泵技术参数·性能简介QBY三螺杆泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。不需灌引水，吸程高达7m，扬程达70m，出口压力≥6kgf/cm2;流动宽敞，通过性能好，允许通过最大颗类直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；扬程、流量可通过气阀开度实现无级调节（气压调节1-7kgf/cm2之间）；该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄露。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身完全；不必用电，在易燃、易爆场所使用安全可靠；可以浸没在介质中工作；使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；可输送较粘的液体（粘度在1万厘泊一下）；本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。·工作原理在泵的两个对称工作腔中、中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔中隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推开球阀②进入室，球阀④则因吸入而闭锁；室中的介质则被挤压，推开球阀③由入口流出，同时使球阀①闭锁，防止回流，就这样循环往复使介质不断从入口处吸入，出口处排出。·主要用途1.泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等；2.泵吸油漆、颜料、胶水、粘合剂；3.泵吸各种瓦、瓷、砖器及陶器釉浆等；4.泵吸各种磨料、腐蚀剂、清洗油垢等；5.泵吸各种剧毒、易燃、易发挥液体等；6.泵吸各种污水、水泥灌浆及灰浆等；7.泵吸各种强酸、强碱、强腐蚀液体等；8.作为各种固液分离设备的前级送压装置。更多详情请浏览： https://www.doczj.com/doc/5f1260294.html,/https://www.doczj.com/doc/5f1260294.html,/https://www.doczj.com/doc/5f1260294.html,/https://www.doczj.com/doc/5f1260294.html,/lgb.html 一、G型单螺杆泵产品概述： G系列单螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。 由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，适用于输送介质温度80℃以下(特殊要求可达150℃)。 因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。 传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。 这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。二、G型单螺杆泵产品特点： G型单螺杆泵具有自吸能力强、吸入高度强;螺杆泵零件少，结构紧凑，体积小，维修简单，转子和定子是单螺杆泵的易损件，结构简单，便于装拆。是按迥转啮合容积式原理工作的新型泵种。 G型单螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。采用无毒无味的食用橡胶，工作温度可达120摄氏度，如果采用高温120摄氏度—350摄氏度时可同本单位联系。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低，容积保持不变。压力稳定，因而不会产品涡流和搅动。每级泵的输出压力为0.6MPa—1.2MPa，扬程60m—120m(清水)，自吸高度一般在3m 以上.可以当自吸排污泵产品使用。 三、G型单螺杆泵的优点： 与其他泵类的优势比较 1、与离心泵相比单螺杆泵无需安装阀门，流量是稳定的线性流动。 2、与气动隔膜泵相比单螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质，也可输送各种腐蚀性物质。 3、与齿轮泵相比，单螺杆泵可输送高粘度的物质。 螺杆泵型号意义及参数 上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。 一、G系列料斗式螺杆泵产品概述： G系列料斗式螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。 由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，适用于输送介质温度80℃以下(特殊要求可达150℃)。 因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般不锈钢潜水泵种所不能胜任的特点。其流量与转速成正比。 传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。 这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。 二、G系列料斗式螺杆泵技术参数： 流量：0-150m3/h; 扬程：0-240m; 功率：0.75-37kw; 转速：500-960r/min; 口径：20-135MM; 温度：-15-200℃。 三、G系列料斗式螺杆泵型号意义： 污泥螺杆泵参数及型号意义 上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧! 一、G系列料斗式螺杆泵产品概述： G系列料斗式螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。 由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，适用于输送介质温度80℃以下(特殊要求可达150℃)。 因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般不锈钢潜水泵种所不能胜任的特点。其流量与转速成正比。 传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。 这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。 二、G系列料斗式螺杆泵技术参数： 流量：0-150m3/h; G型螺杆泵特点及型号意义 上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧! 一、G型单螺杆泵产品概述： G系列单螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。 由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，适用于输送介质温度80℃以下(特殊要求可达150℃)。 因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。 传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。 这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。 二、G型单螺杆泵产品特点： G型单螺杆泵具有吸入高度强;螺杆泵零件少，结构紧凑，体积小，维修简单，转子和定子是单螺杆泵的易损件，结构简单，便于装拆。是按迥转啮合容积式原理工作的新型泵种。 目录 一、工作原理................................................... 错误！未定义书签。 二、螺杆泵特性 ............................................... 错误！未定义书签。 三、应用领域................................................... 错误！未定义书签。 四、选型指南 ................................................. 错误！未定义书签。 五、结构说明................................................... 错误！未定义书签。 六、使用时注意事项 ...................................... 错误！未定义书签。 七、安装……………………………………………………………错误！未定义书签。 八、试运转 (11) 九、维护与保养 (12) - 1 - 单螺杆泵系列 工作原理 单螺杆泵是一种内啮合回转式容积泵，当单线螺旋的转子在双 线的螺旋的定了孔内绕定子轴线作行星回转时，转子——一定子付之间形成的密闭腔就连续的、匀速的、容积不变的将介质从吸入端输送到输出端。 螺杆泵特性 1. 输送范围广泛：从含固量60%的物料，且粘度高达1，000，000CPS 的物料均可有效输送。 2. 机械振动及噪声低，运行中物料没有搅动、剪切、湍流和搅拌。 3. 自吸能力强，吸上真空高度可达8.5米（28英尺）。 4. 由钢性的转子与弹性的定子组成的特殊结构使其具有能输送含 固体颗粒的物料。 5. 被输送物料的温度最高可达到摄氏120度，流量最高可达 260m 3/h 。压力可达0.6，1.2，1.8，2.4,……9.6MPa 。 6. 流量与转速成线性关系，可以方便的能过调整转速来控制流量， 通常可作计量泵用。 7. 不锈钢（304，316，316L ，904，329J1 等）转子，表面经过特 【G型单螺杆泵】产品: 【G型单螺杆泵】产品简介： 生产的G型单螺杆泵在发达国家已广泛使用，国外多数称单螺杆泵为“莫诺泵”《MONOPUMPS》，德国称为“偏心转子泵”。由于其优良的性能，近年来在国内的应用范围也在迅速扩大。 它的最大特点是对介质的适应性强、流量平稳、压力脉动动小、自吸能力高，这是其它任何泵种所不能替代的。 我们对国外（如：德、英、法、日本等国）生产的单螺杆泵及国内同行业的产品，作了分析与研究，博取众长，对自己的产品进行不断的改革创新。目前我单位的产品已自成一个体系，压力为0.6~1.2MPa,特殊要求压力可达3MPa，可满足广大用户对单螺杆泵的不同需求。 我单位生产的泵，质量可靠，实行三包，价格也相对较低，同时确保备品备件的正常供应。 本单位热忱为广大用户服务，接受用户对特殊要求单螺杆泵的设计和制造任务 【G型单螺杆泵】型号意义： 【G型单螺杆泵】工作原理与特性： G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。由于该部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低，容积保持不变。压力稳定,因而不会产品涡流和搅动。单螺杆泵被广泛用于各行业输送各类介质，恒压连续运行，无脉动，介质输送无破损，通过调节转速改变流量从而达到计量的目的。本产品适合输送具有以下特性的介质：固体含量高(最大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高·流量范围从每小时几毫升到500m3(2200gpm)·压力范围最高可达48bar，特殊设计可达72bar。同一种传动部件可与四种不同设计的转子/定子匹配，为您提供最佳使用方案。 针对不同的应用领域，选用不同的金属材料，从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。弹性材料可选用耐磨的、耐油的、耐酸的、耐碱的橡胶，如天然橡胶、丁晴橡胶、乙丙橡胶及氟橡胶等。对磨蚀性强的介质，可选用陶瓷或塑料。当介质因高温或含有某些化学成分而不能选用弹性材料时，可选用硬材质定子或刚性定子。各种轴封形式：按客户的要求，机械密封从单端面机封(带或不带急冶)、双端面机封(背靠背式及串联式机械密封)到盒式密封；也可选用填料密封、水封环及特殊密封。对有毒介质可提供无泄漏磁力传动。 【G型单螺杆泵】性能特点： ·最高吸上高度可6米水柱 ·可双向旋转，双向输送（需配备反转定子） ·安装方式灵活. ·运行顺畅、平稳、噪音低、无脉动、无剪切 ·输送介质温度范围-20℃～+150℃ ·单螺杆泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。是制造、设计、生产单螺杆泵的专业厂家。不同的螺杆泵其具体使用场合亦有所不同。 【G型单螺杆泵】结构图： 螺杆泵检修的技术标准 螺杆泵检修的技术标准如下: 1、螺杆泵各部位配合间隙见表1——1; 2、对中找正误差是0.05~0.10mm; 3、密封漏量不超过每秒10滴。 表1——1 螺杆泵各部配合间隙 项目参考数据 螺杆齿顶与壳体间隙/mm 0.14~0.33 螺杆啮合时齿顶与齿根间隙/mm 0.14~0.33 法向截面侧间隙/mm 0.12~0.25 齿轮箱端的轴承外圈与压盖间隙/mm 0.02~0.06 滚动轴承与轴的配合 H7/k6 滚动轴承与轴承箱的配合 H7/h6 螺杆泵解体大修的内容如下: 1、检查缸套巴氏合金，如果缸套与螺杆之间的间隙超标，应对缸套重新浇铸巴氏合金。 2、螺杆的检修，保证螺杆表面光滑无毛刺。 3、铜套的检修，铜套与螺杆轴的配合良好，盘车转动应轻松自如，否则应对铜套铜套研磨，或对缸套内壁刮研，使之符合要求。 4、轴封的检修，填料选择适当，装填方式正确，如果轴封为机械密封，，应按相应的要求进行检修。 5、对中找正，将百分表卡在找正架上，再把找正架固定在靠背轮上，表针打在另一靠背外径上，误差应在规定范围之内，一般为0.05~0.10mm。 6、试车，运转平稳，无杂音，无异常振动，不超电流，流量、压力平稳，满足生产需要，则为合格。螺杆泵的相关常识由两个或三个螺杆啮合在一起形成的泵称为螺杆泵。对于双螺杆泵来说，其流量为: Q=3Ω/16(D²-d²)tn 式中 D——螺杆外径; d——螺杆 内径; t——螺距; n——转数。Ω?3.14 此公式可以理解为: Ω/4(D²- d²)是螺杆内、外径之间的圆环面积。当螺杆旋转一周时，终止位置没变，但液体却在螺杆里前进了一个螺距。所以双螺杆转一周时向前输送的液体时向前输送的液体体积为Ω/4(D²-d²)，再考虑啮合部分占去体积的1/4，所以输送液体的体积为3/4?Ω/4(D²-d²)t。乘上转数n即为每分钟流量。对于三螺杆泵，也可以用同样的理解去计算，但必须弄清楚螺杆的形式，有的螺杆外径主动从动都一样大，而有的(大多数)是从动杆小于主动杆，因而实际流量就不同。和齿轮泵一样，螺杆泵的流量是一个定值。其特性曲线为一条垂直线。为了防止出口压力过份升高，出口也应设有安全阀(其构造如同减压阀)。螺杆泵在工作时，转子要承受轴向推力，因此有的螺杆泵把吸油室设在螺杆的两端，而压油室设在螺杆的中间;每根螺杆上的两侧螺纹是反向的，所以在转动时，油从螺杆两端进入，而从螺杆中间流出，使轴向推力得到平衡。为了消除双螺杆泵工作时作用在主动螺杆上的径向负荷，可把泵设计成三螺杆形式，主动螺杆装在两从动螺杆之间。螺杆泵的特点是自吸性能好、工作无噪音、寿命长、效率比齿轮泵稍高 (0.70~0.95)。在发电厂中作 为油泵使用，如汽轮机的主油泵和有些汽动给水泵的主油泵，就是采用螺杆泵。螺杆泵在检修时测量的间隙是: 1、螺杆与外壳的径向间隙，一般取 0.10~0.15毫米。用塞尺测量。 2、螺杆与螺杆啮合处的顶部、侧部间隙，一般为0.10~0.15毫米。 3、从动螺杆轴头与外壳的轴向间隙，一般取2?0.5毫米。 4、轴瓦间隙，为0.08~0.12毫米。螺杆泵的基本工作原理螺杆泵是利用螺杆的回转来吸排液体的。图1表示三螺杆泵的剖视图。图中，中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。主、从动螺杆的螺纹均为双头螺纹。由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。随着螺杆的转 LG螺杆泵价格及参数 一、LG型立式螺杆泵产品概述： LG立式螺杆泵也叫浓浆泵属于转子式容积泵，LG立式螺杆泵为立式螺杆泵，主要解决高粘度的介质输送，基性能特别适应用高粘度介质。 LG立式螺杆泵可根据用户需用设计及制造符合用户需求的液下长度。 LG立式螺杆泵是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式单螺杆泵，主要工作部件由具有双头螺旋空腔的衬套（定子）和在定子腔内与其啮合的单头螺旋螺杆（转子）组成。 当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子—转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子—转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。衬套内表面具有双螺纹，其任意截面为一长圆，两端是半径为R（等于螺杆截面半径）的半圆，中间是长为4e的直线段。衬套的任意截面都是相同的长圆，只是彼此互相错开一个角度。螺杆装入衬套后，螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室，同时任意截面也被分成上下两个月牙形工作室。 当螺杆旋转时，靠近吸入室的第一个工作室的容积逐渐增大，形成负压，在压差的作用下液体被吸入工作室。随着螺杆的继续转动，工作腔容积不断增至最大后，这个工作室封闭，并将液体沿轴向推向压出室。与此同时上下两个工作室交替循环地吸入和排出液体，因此液体被连续不断地从吸入室沿轴向推向压出室。 二、LG型立式螺杆泵特性： LG型立式螺杆泵特殊的工作形腔能输送介质中含有悬浮的硬，软固体颗粒和长纤维(或固体是多棱尖角，高磨损颗粒)和长纤维或夹带气体的介质(液，固，气三相)。 1，固体颗粒度大小与各型号泵“转子”偏心(e)有关。 2，固体浓度按体积浓度，可达40%(如粉状微粒可达70%)。 3，纤维长度与各型号泵“转子”导程有关，允许最长纤维 介质粘度高达1，000，000 mpa.s(cp)物料可以有效输送。该立式浓浆泵具有自吸引特性：能将液态介质通过管路自吸引上来，高度可达6-8.5米。 泵转速和流量是线性关系，泵可定转速而定流量。立式螺杆泵也可无级调速或多级变速来满足用户各种特性的要求，流量精度(±1%)，可作为计量泵用于实验室，配药，配料等。 压力(扬程)生成与“定子”螺旋导程(T)有关，一个导程(T)输出压力为0.6 Mpa(6 0米扬程) （技术规范标准）设备技 术规范书 目录 附件1技术规范 1总则 1.1本技术规范书适用于XXXXXXXXXXXXXXXX工程部分水处理设备抓斗、浮油回收机、全自动高速过滤器、工业组合逆流冷却塔、化学除油絮凝沉淀器、全自动陶瓷微孔过滤器、逆流冷却塔、加药装置、污泥螺杆泵、板框压滤机，它提出了该系统设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2招标人在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准。投标人必须提供满足本规范书和所列标准要求的高质量产品及其相应服务，提供的设备应该是技术先进的，经过运行实践考验的，并保证在安全、经济条件下运行。 1.3投标文件与本招标文件如有偏差，无论偏差多少，都必须按本招标文件的附件10“差异表”的要求清楚地表示在投标文件中，否则招标人将认为投标人完全接受和同意本招标文件的要求。 1.4本技术规范书所使用的标准如遇与供方所执行的标准发生矛盾时，应按较高标准执行。 1.5本技术规范书对设备、材料等未能详尽阐述，需方保留为完善系统应具有的最终解释权。 1.6合同签订后1个月内，投标人提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人确认。 1.7供方产品应具备在相应工程或相似条件下有3～5套有成功运行三年以上,已证明安全可靠的资历，试验性产品绝不接受。如有分包商，分包商资格应由买方书面认可，不允许分包商再分包。 1.8本技术规范书经招、投标人双方确认后作为订货合同的技术附件，与合同正文具有同等效力。 2工程概况及自然条件 2.1、厂址简况 XXXXXXXXXXXXXXXXXX工程是XXXXXXXXXXXXXXXXXXXXX项目，主要向XXXXXXX循环供水。 2.2、工程概况 XXXXXXXXXXXXXXXXXXXXX工程是由XXXXXXXXXXXXXXXXXX厂，热电厂厂址位于XXXXXXXXXX，主要为主要向XXXXXXX循环供水。工程规划规模为XXXXXXX。 3设计和运行条件 3.1规范和标准 设备的制造应符合下列（但不限于并不低于下列）规范的要求。单螺杆泵参数计算
