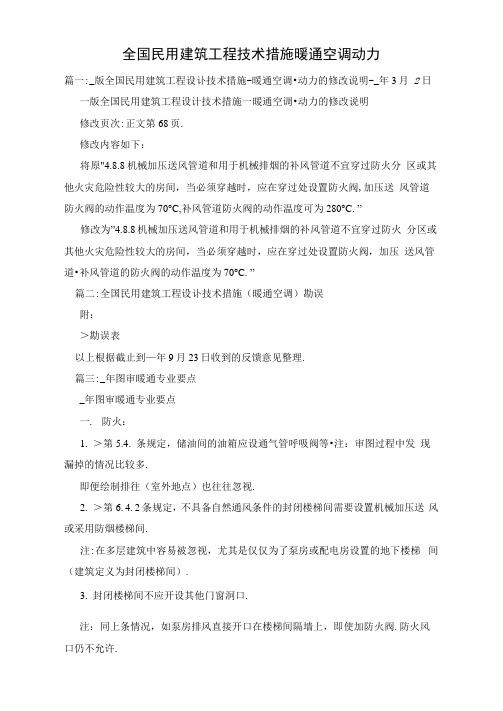

暖通空调·动力
全国民用建筑工程设计技术措施2003年2月第一版目录
1 基本规定
1.1 总则
1.2 室内、外空气计算参数
一．室外空气计算参数
二．室内空气计算参数
1.3 采暖、通风、空气调节方案设计估算指标
2 采暖与供热
2.1 采暖建筑围护结构热工性能要求
2.2 采暖负荷计算
2.3 散热器
2.4 室内散热器采暖
2.5 热风采暖与空气幕
2.6 地板辐射采暖
2.7 热水采暖系统水力计算
2.8 室内采暖管道及其他
2.9 室外供热管道
3 空气调节
3.1 一般规定和围护结构建筑热工要求
3.2 负荷计算
3.3 系统设计
3.4 送风量和气流组织
3.5 空气处理
4 通风与防火
4.1 防火排烟
4.2 厨房通风
4.3 洗衣房通风
4.4 汽车库通风
4.5 电气及设备用房通风
4.6 卫生间通风及其他
4.7 通风机及风道系统
5 消声与减振
5.1 一般规定
5.2 噪声及振动标准
5.3 设备噪声及隔声处理
5.4 风道系统的消声设计
5.5 减振设计
6 制冷装置
6.1 一般规定
6.2 制冷机房、制冷机及其辅助设备的布置原则
6.3 制冷管道的施工设计
6.4 制冷机控制及安全保护
6.5 蓄冷系统的设计
6.6 溴化锂吸收式制冷
6.7 空调水系统
7 控制与监测
7.1 一般规定
7.2 传感器、调节阀和执行器
7.3 冷、热源及空调水系统的控制与监测
7.4 空调机组的控制与监测
7.5 空调系统末端装置的控制与监测
7.6 采暖通风系统控制
7.7 防火及防排烟系统的控制
7.8 中央监控管理系统
8 锅炉房和热交换站设计
8.1 民用锅炉房设计概述
8.2 锅炉房工艺布置和锅炉选型
8.3 锅炉房的土建、电气、采暖、通风及给排水设计要求
8.4 锅炉房烟风系统设计
8.5 蒸汽锅炉房汽水系统设计
8.6 热水锅炉房系统设计
8.7 锅炉水处理
8.8 锅炉房运煤、除渣和烟气净化系统设计
8.9 锅炉房燃油系统设计
8.10 锅炉房燃气系统设计
8.11 常压热水锅炉、真空相变锅炉及模块化锅炉房设计
8.12 电锅炉房设计
8.13 锅炉房的热工监测和热工控制
8.14 热交换站
9 燃气供应
9.1 总则
9.2 燃气供应方式的确定
9.3 燃气计算流量的确定
9.4 燃气管道水力计算
9.5 室外燃气管道设计
9.6 室内燃气管道设计
9.7 调压装置的选择与设计
9.8 计量装置的选择及布置
9.9 液化石油气供应
9.10 用气设备的设置要求
9.11 排烟设施的设计要求
9.12 燃气的安全监控设施
1基本规定
1.1 总则
1.1.1本《技术措施》根据《采暖通风与空气调节设计规范》(GB 500l9-2003)及有关规范的规定，并在贯彻国家颁布的节约能源政策的原则下进行编制。
1.1.2本《技术措施》适用新建、扩建、改建的民用建筑的采暖、通风、空气调节、制冷、锅炉房和煤气供应技术。
1.1.3采暖通风和空气调节设计应遵照执行的规范、规定和标准如下表l.l.3。
1.1.4对表1.1.3所列规范、规定和标准应执行其全部条文规定，其中的强制性条文必须执行。
1.1.5当新的规范、规定和标准颁布实施后，表1.1.3中有关标准相应地作废，应按新的标准执行。
1.1.6本《技术措施》的条文若有同表1.1.3中有关文件相矛盾之处，应按照表1.1.3中有关文件执行。
1.1.7采暖、通风和空气调节及其制冷设计方案应根据建筑物的用途、工艺和使用要求、室外气象条件以及能源状况等并同有关专业配合，通过技术经济比较确定。
1.1.8采暖、通风和空气调节及其制冷系统所用设备、构件及材料应根据国家和建设地区现有的生产能力和材料供应情况等择优选用，尽量就地取材。
同一工程中，用途相同的设备的系列和规格型号应尽量统一。
1.1.9为贯彻国家颁布的节约能源的政策，在保证使用功能和建筑质量并符合经济原则的条件下，应将采暖能耗控制在节能设计标准规定的水平上。
1.2 室、内外空气计算参数
一、室外空气计算参数
1.2.1采暖、通风和空气调节系统设计所采用的室外空气计算参数可参照《采暖通风与空气调节设计规范》(GB 50019—2003)。
1.2.2采暖室外计算温度应采用历年平均不保证5天的日平均温度。
1.2.3冬季通风室外计算温度应采用累年最冷月平均温度。
注：①冬季使用的局部送风、补偿局部排风和消除有害物质的全面通风等的进风应采用采暖室外计算温度。
②“累年”指多年（不少于3年）。特指整编气象资料时，所采用的以往一段连续年份的累计。以下各条有“累年”词者，与此同义。
1.2.4夏季通风通风室外计算温度应采用历年最热月14时的月平均温度的平均值。
注：“历年”指逐年。特指整编气象资料时，所采用的以往一段连续年份的累计。以下各条有“历年”词者，与此同义。
1.2.5夏季通风室外计算相对湿度应采用历年最热月14时的月平均相对温度的平均值。
1.2.6冬季空气调节室外计算温度应采用历年平均不保证1天的日干均温度。
注：冬季不用空气调节系统而仅用采暖系统时，应采用采暖室外计算温度。
1.2.7冬季空气凋节室外计算相对湿度应采用累年最冷月平均相对温度。
1.2.8夏季空气调节室外计算干球温度应采用历年干均不保证50h的干球温度。夏季空气调节新风的计算温度采用夏季空气调节室外计算干干球温度。
注：当室内温湿度必须全年保证时，应另外确定空气调节计算参数。
1.2.9夏季空气调节室外计算相对湿度应采用历年平均不保证50h的湿球温度。
1.2.10夏季空气凋节室外计算日干均温度应采用历年平均不保证5天的日平均温度。
1.2.11夏季空气调节室外计算逐时温度可按下式确定：
t sh =t
wp
+βΔt r(1.2.11-1)
Δt
r =(t
wg
-t
wp
)/0.52 (1.2.11-2)
式中t sh—室外计算逐时温度(℃)；
t wp—夏季空气调节室外计算日平均温度(℃)；
β—室外温度逐时变化系数，按表1.2.11采用；
Δt r—夏季室外计算平均日较差(℃)；
t wg—夏季空气调节室外计算干干球温度(℃)，按表1.2.8条采用。
1.2.12冬季室外平均风速应采用累年最冷3个月各月平均风速的平均值。
夏季室外平均风速应采用累年最热3个月各月平均风速的平均值。
1.2.13冬季最多风向及其频率应采用累年最冷3个月的最多风向及其平均频率。
夏季最多风向及其频率应采用累年最热3个月的最多风向及其平均频率。年最多风向及其频率应采用累年最多风向及其平均频率。
1.2.14冬季室外大气压力应采用累年最冷3个月各月平均大气压力的平均值。
夏季室外大气压力应采用累年最热3个月各月平均大气压力的平均值。
1.2.15冬季日照百分率应采用累年最冷3个月各月平均日照百分率的平均值。
1.2.16设计计算用采暖期天数应按累年日平均温度稳定低于或等于采暖室外临界温度的日数确定。
采暖室外临界温度的选取，一般民用建筑宜采用5℃。
1.2.17山区城市的室外气象参数应根据就地的调查、实测并与地理和气候条件相似的临近台站的气象资料进行比较确定。
1.2.18未列入城市地区的室外气象参数应按本节的规定进行统计确定。对于冬夏两季各种室外计算温度亦可按下列的简化统计方法确定：
1) 采暖室外计算温度可按下式确定（化为整数）：
t
wn
=O.57t ip+0.43t p.min(1.2.18-1)
2) 冬季空气调节室外计算温度可按下式确定(化为整数)：
t
wk
=O.30t ip+0.70t p.min(1.2.18-2)
3) 夏季通风室外计算温度可按下式确定(化为整数)：
t
wf
=O.71t rp+0.29t max(1.2.18-3)
4) 夏季空气调节室外计算干球温度可按下式确定：
t
wg
=O.47t rp+0.53t max(1.2.18-4)
5) 夏季空气调节室外计算湿球温度可按下式确定：
t
ws
=O.72t s.rp+0.28t s.max(适用于北部地区) (1.2.18-5)
t
ws
=O.75t s.rp+0.25t s.max(适用于中部地区) (1.2.18-6)
t
ws
=O.80t s.rp+0.20t s.max(适用于南部地区) (1.2.18-7)
6) 夏季空气调节室外计算日平均温度可按下式确定：
t
wp
=O.80t rp+0.20t max(1.2.18-8) 式中t wn—采暖室外计算温度，℃；
t
—累年最冷月平均温度，℃；
ip
t
—冬季空气调节室外计算温度，℃；
wk
t
—夏季通风室外计算温度，℃；
wf
t
—夏季空气调节室外计算干球温度，℃；
wg
t
—累年最热月平均温度，℃；
rp
t
—夏季空气调节室外计算湿球愠度，℃；
ws
t
—夏季空气调节室外计算日平均温度，℃；
wp
t
—与累年最热月平均相对湿度相对应的湿球温度（℃），可在当地大气压力下的i-d s.rp
图上查得。
t
—累年最低日平均温度，℃；
p.min
t
—累年极端最高温度，℃；
max
t
—与累年极端最高温度和最热月平均相对湿度相对应的湿球温度（℃），可在当地s.max
大气压力下的i-d图上查得。
1.2.19自然通风、机械通风和空气淋浴系统采用夏季通风的室外计算温度和室外计算相对湿度。
1.2.20夏季太阳辐射照度应根据当地的地理纬度、大气透明度和大气压力，按7月21日的太阳赤纬计算确定。
1.2.21建筑物各朝向垂直面与水平面的太阳总辐射照度可按《采暖通风与空气调节设计规范》(GB 500l9-2003)的“附录四”采用。
1.2.22透过建筑物各朝向垂直面与水平面标准窗玻璃的太阳直接辐射照度和散射辐射照度可按《采暖通风与空气调节设计规范》(GB 500l9-2003)的“附录五”采用。
1.2.23当地的大气透明度一般根据《采暖通风与空气调节设计规范》(GB 500l9-2003)的“附录六”所标定的透明度等级和当地夏季大气压力按表1.2.23确定。
二、室内空气计算参数
1.2.24只设采暖的民用建筑物采暖室内空气计算温度及通风换气量按表1.2.24采用。
注：“进、排气”栏内未作规定者，可按实际需要确定。
1.2.25空气调节房间的室内空气参数应根据室外空气参数，冷源情况、经济条件和节能要求以及室内参数综合作用下的舒适条件，参考表1.2.25选用。
注：①缩微胶片库保存胶片的环境要求，必要时可根据胶片类别按国家标准规定，并考虑其储藏条件等原因。
1.2.26在设有空气调节的大型公共建筑物中，有放散热、湿、油烟、气味等的一些房间，一般情况下应通过热平衡计算确定其通风换气量。若缺乏计算通风量的资料或有其他困难时，可参考表1.2.26所列换气次数计算。
注：采用全封闭蓄电池时为3~5(次／h)。
1.3 采暖、通风、空气调节方案设计估算指标
1.3.1只设采暖系统的民用建筑物、其采暖热负荷可按下列两种方法之一进行估算。
(1)
注：总建筑面积大、外围护结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。
(2)窗墙比公式法：当已知外墙面积、窗墙比及建筑面积时，采暖热指标可按下式估算：
q=[（7a+1.7）W/F](t n-t w) (1.3.1) 式中q—建筑物采暖指标（w/m2）；
a—外窗面积与外墙面积(包括窗)之比；
W —外墙总面积(包括窗)（m2）；
F —总建筑面积（m2）；
t n—室内采暖设计温度（℃）；
t w—室外采暖设计温度（℃）。
1.3.2民用建筑空气调节系统的夏季冷负荷应尽量按计算确定。当计算条件不具备时，可参考下列方法之一估算；
1 空气调节房间的冷负荷包括由于外围护结构传热、太阳辐射热、人员散热、灯光散热、室内其他设备散热等引起的冷负荷，再加上室外新风量带来的冷负荷，即为空气调节系统的冷负荷。估算时，可以外围护结构和室内人员两部分为基础，把整个建筑物看成一个大空间，按各朝向计算其冷负荷，再加上每位在室人员按116w/人计算的全部人员散热量，然后将该结果乘以新风负荷系数1.5，即为估算建筑物的总冷负荷，如下式：
Q＝1.5x(Q w十116n) (1.3.2) 式中Q —建筑物空气调节系统总负荷(W)；
Q w—整个建筑物围护结构引起的总冷负荷(W)；
n —建筑物内总人数。
2 根据国内现有的一些工程冷负荷指标套用(下列指标为按总建筑面积的冷负荷指标)：
旅馆80~90W/m2
办公楼85~100W/m2
图书馆35~40 W/m2
医院80~90W/m2
商店105~125 W/m2(只营业厅设空调时可取200~250 W/m2，按营业厅面积)
体育馆200~350W/人(按人员座位数)
105~135 W/m2
计算机房190~380W/m2
数据处理320~400W/m2
剧院120~160 W/m2
200~300W/m2(按观众厅面积)
会堂180~225 W/m2
注：①上述指标为总建筑面积的冷负荷指标；建筑物的总瘤筑面积小于5000m2时,取上限值；大于10000m2时，取下限值。
②按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。
③博物馆可参考图书馆；展览馆可参考商店；其他建筑物可参考相近类别的建筑。
④由于地区差异较大，上述指标以北京地区为准。南方地区可按上限取值。
⑤全年用空气调节系统冬季负荷可按下述方法估算：北京地区为夏季冷负荷的 1.1~1.2倍，广州地区为夏季冷负荷的1/3~1/4。
3 按建筑物空调房间面积估算冷负荷，见表1.3.2-1。
2
注：摘自陆耀庆主编的《实用供热空调手册》。
4 室内照明及人员密度估算指标，见表1.3.2-2。
注：根据北京市建筑设计院《建筑设备专业设计技术措施》整理。
1.3.3冷库冷负荷估算指标．可参考表l.3.3。
3
1.3.4通风、空气调节与制冷设备用电量(安装容量)估算指标，一般应按冷．热负荷及风量选出设备后，再进行统计。
空气调节系统的风量，其数值为系统总冷负荷的1/5~1/4，单位为m3/h。·
当条件不允许详细统计时，可参考下列指标估算通风、空气调节和制冷系统的用电量指标。
注：①当采用吸收式制冷机时，电量可比上述指标减少一半。
②当采用天然冷源时，不得采用上述指标。
③总建筑面积较小的建筑物或建筑物采用非集中空气调节系统时，通风、空气调节和制冷的用电量比上述指
标应适当放大。
④上表以北京地区为依据，南方地区可适当加大。
1.3.5制冷机的冷却水量可根据制冷机的型式按下列指标估算：
活塞式制冷机 0.215m3/kW
螺杆式制冷机 0.235 m3/kw
离心式制冷机 0.258 m3/kW
吸收式制冷机 0.300 m3/kW
1.3.6空气调节用水量(主要指补充水量)：
系统补水量与制冷设备的容量、系统的大小、管网长短、设备的多少和安装质量等有很大关系。空气调节工程中主要补充水的两个地方：一是冷却塔，二是锅炉。
1 冷却塔：冷却塔的补充水量约为循环水量的1%~1.5%。
2 锅炉:蒸汽锅炉的补水量，除补充蒸汽量的消耗外，按其日蒸发量的2%补水：热水锅炉可按总循环水量的1%补水。
1.3.7煤气、蒸汽的用量估算：
1 煤气：民用建筑用煤气多为低压，有时用到中压。中压用于锅炉燃料。煤气用量可按下述指标估算：
住宅 0.1m3/(人·h)或2.2 m3/(户·天)
医院 0.1m3/(床·h)(日工作小时为4)
旅馆 0.3~0.4m3/(床·h)(日工作小时为6)
注：上述估算值按城市煤气热值17585kJ/m3计算。
2 蒸汽量：本条提供医院及旅馆洗衣房的蒸汽量估算值：
1)医院各部门的蒸汽耗量：
用于门诊、理疗的高压蒸汽量 0.6~0.7 kg/(人·次)
用于病房的高压蒸汽量 4.0~5.0 kg/(h·床)
用于厨房的高压蒸汽量 0.45~0.5 kg/(h·床)
用于洗衣房的高压蒸汽量 0.4~0.6 kg/(h·床)
注：以上所列数据是指有煮沸消毒器、干式消毒柜、开水器、倒便器、蒸馏器、蒸饭锅、洗碗机、洗衣机、烘干机、烫平机和生活热水供应设备的医院蒸汽耗量。
2)旅馆洗衣房的蒸汽耗量，一般应按洗衣房设备的产品说明书规定计算。方案设计时可按1~2kg／(h·kg 干衣物)的蒸汽量进行估算，干衣物的数量应根据使用单位提供的数量为依据，如有困难时可根据建筑物的性质采
3)旅馆厨房用蒸汽量：可按0.5~1.0kg／(h·人·餐)估算，蒸汽压力为0.2~0.3Mpa。
1.3.8机房面积估算：
空气调节、制冷机房的面积随系统的集中与分散、制冷机与空气调节器的不同而异。全部设空气调节的建筑物，其通风、空气调节与制冷机房的面积可按总建筑面积的3%~8%考虑。其中风道和管道井约占总建筑面积的1%~3%，冷冻机房面积占0.5%~ 1.2％。总建筑面积小的取较大值，总建筑面积大的取较小的值。
注：①当建筑物内只有部分面积设置空气凋节系统时，机房面积指标，可按比例适当减小。
②上述机房面积指标中已包括热力入口、热交换器间的面积在内。
③上述估算值不包括锅炉所占面积。
④上述估算值不包括高层建筑所需的管道层面积。
1.3.9管道层的设置：高层建筑中一般设管道层，管道层的位置与数量与建筑物的高度及系统的复杂程度有关。管道层的层高一般为
2.2m，以15~20层设一管道层为宜。这种管道层内不宜安装空气调节机及其他需要经常维修的空气凋节通风设备。
1.3.10设备层的设置：高层建筑中考虑到空气调节设备的耐压大小及风道设备尺寸所占用的空间，必要时可设中间设备层。设备层的层高一般高于标准层(常为标准层的1.6倍)。有设备层时也可做为管道层用。设备层的位置应依据空气调节、制冷等设备的耐压大小及建筑物的分区确定。
1.3.11管井的大小，可参考下述尺寸：
1 风道竖井:见图1.3.11(1)。
x＝2a+nΣi=1x i+b(n-1) (1.3.11-1)
y＝a+nΣi=1y i+b(n-1)+c (1.3.11-2)
y＝a+nΣi=1d i+b(n-1)+c (1.3.11-4) 式中d i—管道外径(mm)。
a,b—不包括保温层厚度尺寸(mm)。
c —操作空间，不小于600mm。
1.3.12空调冷凝水管管径估算可根据空调机及风机盘管的负荷按表1.3.12估算其公称直径。
1.3.13设备的压力损失值大小应以设备样本数据为准，当未定设备做估算时可参考表1.3.13。
2采暖与供热
2.1 采暖建筑物围护结构热工性能要求
2.1.1设置全面采暖的建筑物，其围护结构的传热阻应根据技术经济比较确定，且应符合国家有关民用建筑热工设计规范和节能标准的要求。
2.1.2设置集中采暖的居住建筑应严格执行《民用建筑节能设计标准(采暖居住建筑部分)》(JGJ 26—95)。不同地区采暖居住建筑各围护结构传热系数不应超过表2.1.2-1规定的限值；建筑耗热量、采暖耗煤量指标不应超过表2.1.2-2规定的限值。
2.1.3设置分户式采暖和暂无条件设置集中采暖的居住建筑，其围护结构传热系数应按表2.1.2-1中的要求执行。
2.1.4围护结构的最小传热阻按下式计算：
2.1.5当居住建筑、医院、幼儿园
Ao—气哑
室内计算温度，℃，
室外计算温度，℃；
＼——室内强度与外围护结构内表面的允许温度差，按2—4
条规定采用；
丑——安全系数，根据室内外温差的大小取L05或Llo；
。——室内外计算温差修正系数，按2—37—2—40条规定釆
外围护结构内表面的换热阻，m：．℃／w。如为墙、地
面及光滑的顶棚或楼板．只＝o．133：有肋状突出物的
顶棚或楼板，当叻高(A)与肋间净距(d)的比值：
有井形突出物的顶棚或楼板者
兰>o．3 凡一o．167。
洼；①本条7适用?宙、①台门(o天O。
②有，者为：9外围p箔构热惰性指标zD．》6的重型结构．“取供暖S外
计算@度：时2D＝4—6的中g结构i912D<^的轻壅钻构等．kS分别
取较砾的计算S度．5：lt民用建筑焦I踺汁规范l
②砖g墙体的传热阻，可按±式的汁算结果减，5yo。
山外门(m白H除外，的O小传热阻不真：2小f19z供暖室外计算温度所eSQ9
外啮最小传热B9q 60X；
⑤90邻房目的B差女TⅡo冒时．内目p煽构的传9阻*@ai21“算确
定．
}4 室内空气与围护结构内表面之间的允昨温差dq应保
证内表面不结露，井考虑一定的卫生条件，可按表2—3使用。，
序号
蕾筑物与房间类电
外墙
平口顶和闷
顶下顶啊
S住凄筑．S院和幼JL园等
办公楼．学校和门赂部等
2共建筑(±述指明者Jo南湿房间除外)
S内空气翻醒的公9(建筑t
当不fc许外墙和B橱内衷6结露时
当允许外O内$6si结露．但7允许顷棚内崔N
结露时
①潮湿房间系指S内9气温度低十或等十'2T，相对湿度大于759<；室内空
气醒度为13—24T．相对醒度大f 60X：室内空气咀度高于24吧．相对S
度大7 509(的房间．
②表中h．h分碉为室内空气赵度O露点a度．T．
⑨对于直接接触室外空气的楼板和不供幌地下室的搂扳．当有A长胡停留时．
取dq，L 5{；当2AK期停留时．取d，Le一5℃。
}5 确定围护结构最小传热阻时，冬季围护结构室外计算温
度人应根据围护结构热惰性指标D值，按表2-4采用。
冬季围护结构室外计算温度衰}4
圈护结构类@
热情性指标D值
^的取值(吧，
ex CG中山～b．n分gJg供嘎§外汁算9度O罩年最低er均a窿{．按'采
eSDil与g气调节iGl一规值Gm'9—87，。附R 2附衷2·Ⅱ·采用．
eD≤4的实+砖O．rf9m窿bJgZl9z'g围9》结构取值．
3空气调节
3.1 一般规定和围护结构建筑热工要求
3.1.1设有空气调节装置的建筑物，其空调房间的平面布置应考虑有利于空调系统的技术、节能和经济要求。
3.1.2
4通风与防火
4.1 防火排烟
4.1.1设计新建、扩建和改建的九层及九层以下的住宅（包括首层设置商业服务设施的住宅）和建筑高度不大于24m的其他民用建筑，以及建筑高度大于24m的单层公共建筑时，应按国家现行的《建筑防火设计规范》（GBJ16-87）(2001年版)执行。
4.1.2
5消声与坚振
5.1 一般规定
5.1.1通风、空气机房的位置：
5.1.2
6制冷装置
6.1 一般规定
6.1.1空气调节系统的冷源应首先考虑采用天然冷源。无条件采用天然冷源时，可采用人工冷源。
6.1.2
7控制与检测
7.1 一般规定
7.1.1采暖通风和空气调节系统中，控制和检测的内容：
7.1.2
8锅炉房和热交换站设计
8.1 民用锅炉房设计概述
一、基本要求
8.1.1本章适用于民用建筑工程设计中锅炉单台容量和运行参数为下列范围的锅炉房设计：
蒸汽锅炉：单台额定蒸发量0.15~20t/h
额定工作压力≤1.6MPa
热水锅炉：单台额定出力0.1~14MW
额定工作压力≤1.6MPa
8.1.2锅炉房设计方案的确定，应考虑以下因素和要求：
1．公共建筑和居住建筑的热源应根据本地区或部门的总体规划，优先使用城市热网或区域锅炉房的集中供热。提倡热、电、冷源联合设置。不具备上述条件时，可建独立锅炉房。
2．对于要求常年供热（含热水、蒸汽）的用户，以城市集中供热为主热源时，应建辅助锅炉房。辅助锅炉房的容量应能满足城市热网检修期间本用户所需要的用热量，并考虑适当的富裕系数。
3．民用锅炉房宜首选清洁能源。当使用燃油、燃气或电热锅炉时，应根据当地规定，取得有关主管部门的批准。
8.1.3燃煤锅炉房应严格控制煤灰、烟尘、SO2、NO x及噪声等对环境的污染。建于风景区、繁华街段、新型经济开发区、住宅小区以及高级公共建筑附近的锅炉房，还应与周围环境协调。
二、锅炉房的位置
8.1.4锅炉房的位置，在设计时应配合建筑总图专业在总体规划中合理安排，并应符合下列基本原则：
1．锅炉房宜设置在地上独立的建筑物内，在受条件限制并经当地消防、安全、环保等管理部门许可，可与主体建筑物相连或设置在主体建筑物的地下室、半地下室、首层、顶层及中间楼层。
2．锅炉房和主体建筑相连或设置在其内部时，锅炉使用的介质、容量、运行压力、温度、燃料以及工艺设计和建筑设计都应符合现行国家标准《建筑设计防火规范》、《高层民用建筑设计防火规范》、《蒸汽锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》以及所在地区地方标准的有关规定。
3．无论蒸汽锅炉房或热水锅炉房都严禁设在人员密集场所（如公共浴室、教室、餐厅、影剧院的观众厅、候车室、商场等）内或在其上面、下面、贴邻或主要疏散口的两旁。
4．无论蒸汽锅炉房或热水锅炉房都不得与贮存易燃、易爆或其他危险物品的房间相连。
5．使用液化石油气或其他比重大于空气的气体燃料的锅炉房，不应布置在四周均比室外地面低的地下室或半地下室。
8.1.5在总图规划许可的条件下，锅炉房的位置力求满足下列要求：
1．靠近热负荷比较集中的地区。
2．便于燃料贮运，并宜使人流和燃料运输途径分开；对于燃煤锅炉房，还要便于灰渣排出。
3．有利于减少煤灰、烟尘或SO2、NO x以及噪声对居住区和主要环境保护区的影响。全年运行的锅炉房宜位于居住区和主要环境保护区的全年最小频率风向的上风侧。季节性运行的锅炉房宜位于该季节盛行风向的下风侧。
4．有利于室外管道的布置和凝结水回收。
5．有利于锅炉房的自然通风和采光。
6．区域锅炉房设计，应根据本地区热力建设规划，对近期和远期供热规模统一考虑，锅炉房宜留有扩建余地。
8.1.6独立建筑的锅炉房与其他建筑之间的间距应符合《建筑设计防火规范》、《高层民用建筑设计防火规范》的规定。
8.1.7蒸汽锅炉房设计应符合下列规定：
1．蒸汽锅炉房不应与住宅及人员密集的公共场所（见8.1.4条第3款）相连。
2．锅炉房设置在多层或高层建筑物的半地下室或首层中，必须同时符合下列条件：
1）每台锅炉的额定蒸发量不超过10t/h；额定蒸汽压力不超过1.6Mpa；
2）每台锅炉必须有可靠的超压联锁保护装置和低水位联锁保护装置；
3）锅炉间的建筑结构应有相应的抗爆措施。
3．锅炉房设置在高层或多层建筑物的地下室、半地下室、首层或顶层时，必须同时符合下列要求：1）应使用燃油、燃气锅炉或电锅炉；
2）每台锅炉的额定蒸发量不超过4t/h；额定蒸汽压力不超过1.6Mpa；
3）每台锅炉必须有可靠的超压联锁保护装置和低水位联锁保护装置；
4）燃料油供应管道的连接采用氩弧焊打底；
5）锅炉间的建筑结构应有相应的抗爆措施。
8.1.8热水锅炉房设计应符合下列要求：
1．锅炉房若与住宅相连或设置在多层建筑的地下室、半地下室、首层或顶层时，须同时符合下列要求：1）锅炉的额定出水温度≤95℃；
2）每台锅炉必须有超温报警装置；
3）燃油、燃气锅炉必须装设可靠的点火程序控制和熄火保护装置；
4）设置在半地下室或首层的锅炉，每台的热功率不应大于7MW；设置在地下室、楼层中或顶层的锅炉，
每台热功率不应大于2.8MW。
2．锅炉房设置在高层建筑物的地下室、半地下室、首层或顶层时，除应符合上述第1款的规定外，还应符合下列规定：
1）每台锅炉应有联锁保护装置；
2）锅炉间的建筑结构应有相应的抗爆措施。
8.1.9设置在民用建筑内或与民用建筑相连的蒸汽锅炉房和热水锅炉房应符合下列规定：
1．锅炉房与其他房间的隔墙应是无门窗洞口的防火墙，如需设置门窗，应是甲级防火门窗，并能自动关闭。
2．燃气锅炉房的锅炉间和燃气计量间必须设置可染气体浓度报警系统和防爆型事故排风机，并实施联锁自动控制。
3．锅炉房不得与储存或使用爆炸物品和可燃液体的房间相连。
4．锅炉房所在地区有关锅炉房设置的地方标准高于本《技术措施》的规定时，应按地方标准执行。
5．应符合第8.1.5条第2、3、4款的规定和8.3节中有关锅炉房土建、电气、给排水设计要求。
8.2 锅炉房工艺布置和锅炉选型
一、锅炉房布置
8.2.1锅炉房区域内各建筑物、构筑物以及燃料、灰渣场地的布置，应按工艺流程和规范要求合理安排，一般应考虑下列要求：
1．锅炉房、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距，均应符合现行国家标准《建筑设计防火规范》、《高层民用建筑没计防火规范》、《城镇燃气设计规范》及有关标准规范规定。并满足安装、运行、检修要求。
2．各种设备布置合理，力求缩短燃料、灰渣、排烟系统和各种管道的流程。
3．运煤系统的布置应利用地形，使提升高度小，运输距离短。煤场和灰渣场宜位于主要建筑物全年最小频率风向的上风侧。
4．锅炉房主要产生噪声的设备尽量布置在远离住宅和环境安静要求高的建筑，锅炉间和辅助间的主要立面尽可能面向主要道路。
8.2.2锅炉间、辅助间和生活间的设置应考虑下列要求；
1．锅炉房应根据其规模大小和工艺布置需要设置锅炉间、辅助间(机械上煤间、日用油箱间、燃气调压计量间、给水和水处理间、风机和除尘设备间、维修间、控制室、化验室、贮存室等)和生活间(厕所、浴室、值班室、更衣间等)，对于产生高噪声的机电设备宜分别集中布置在隔音的房间内。
2．蒸汽锅炉额定蒸发量为l~20t/h，热水锅炉额定出力为0.7~14MW的锅炉房，其辅助间和生活间可贴邻锅炉间的一侧。
3．当锅炉房为多层布置时，其仪表控制室应布置在锅炉操作层，并宜选择朝向较好、振动较小的的部位。
4．需要扩建的锅炉房，其燃料运输设施的布置应考虑燃料自固定端运入炉前。
5．化验室应布置在采光较好，噪声和振动影响较小处，并便于取样操作。
6．热力除氧设备和真空除氧设备间的布置高度，应保证锅炉给水泵有足够的进水压头，防止发生汽蚀。
7．独立建筑的燃气锅炉房应设燃气调压间和计量间。燃气调压间与相邻房间的隔墙应为无门窗洞口的防火墙。
8．燃油、燃气锅炉房的控制室、变配电室与锅炉间的隔墙应为防火墙，观察窗应采用具有一定抗爆能力的固定玻璃窗。
9．锅炉间和同层的辅助间地面标高宜一致。
10．锅炉房底层地面宜高出室外地面0.15~0.3m。
8.2.3锅炉房的设备布置应符合下列原则：
1．各设备布置均应考虑安装、运行和维修方便，工艺流程合理，整齐紧凑，便于监测，并力求风、烟、汽、水管道短，配件弯头少，燃料、灰渣流程畅通。
2．锅炉机组的布置应符合下列要求：
1）锅炉操作地点和通道的净空高度不应小于2m，并应满足起吊设备操作高度的要求。在锅筒、省煤器及其他发热部位的上方，其净空高度不小于0.7m。
2)锅炉的前后端及两侧面与建筑物之间的净距应符合表8.2.3的要求。
3．烟道和墙壁、基础之间应保持70mm宽的膨胀间隙，间隙用石棉填充，两端应用不燃材料封堵。
4．锅炉房内所有的辅助设施和热工监测、控制装置等，当操作、维护高度超过1.5m时，应设置平台和扶梯。锅炉之间的操作平台可以根据需要加以连通。
5．炎热地区的锅炉间操作层，可采用半敞开布置或在其前墙开门。操作层为楼层时，门外应设置阳台。
8.2.4民用锅炉房设备不宜露天布置。
二、锅炉房设计容量和介质参数
8.2.5锅炉房的设计总容量宜根据用户热负荷曲线或热平衡系统图，并计入管道热损失、锅炉房自用蒸汽量和热量，以及可供利用的余热等进行计算确定，可按下式计算：
Q＝K(k1Q1+k2Q2+k3Q3+k4Q4+k5Q5+……) (8.2.5) 式中Q—锅炉房设计热负荷（t/h）(蒸汽炉)或(MW)(热水炉)；
K—室外热网热损失修正系数，其取值为:
蒸汽管道：架空敷设 K＝1.10~1.15,
地沟敷设 K＝1.10~1.12,
直埋敷设 K＝1.12~1.15,
热水管道：架空敷设 K＝1.10~1.12,
地沟敷设 K＝1.05~1.08,
直埋敷设 K＝1.02~1.06,
Q1~5—分别为采暖空调、通风、生产、生活及锅炉房自用热负荷(t/h)(蒸汽炉)或MW(热水炉；
k1~5—分别为上述相应热负荷的同时使用系数。其值可参考表8.2.5。
蓄热器的锅炉房，其设计总容量应按平衡后的热负荷进行计算确定。
8.2.6锅炉房供热介质的种类和参数，应根据用户的需要，并经技术经济比较确定，一般按下述原则考虑：
1.专供采暖的锅炉房供热介质宜采为热水。对于大型区域供热锅炉房，宜为130~150℃的高温热水；供热半径≤1.0km的中、小型锅炉房宜采用供水温度≤95℃的热水锅炉。
2．对于既有采暖通风热负荷，又有蒸汽负荷的热用户，应根据经济技术比较确定供热介质。
3．只有生产用汽和生活用热负荷的锅炉房，宜选用蒸汽锅炉。蒸汽参数根据具体要求确定
4．锅炉房的设计压力应按供热用户中最高工作压力考虑。
1）蒸汽锅炉的运行压力，应根据用汽设备的最大供汽压力，并计入管网阻力和适当的富裕系数来确定。常用设备所需供汽压力参见表8.2.6。
2)热水锅炉的运行压力，应同时满足下列条件：
a.不小于循环水系统最高静压力和系统总阻力之和，并计入1.2倍的富裕系数。
b.钢制热水锅炉的出口水压力不应低干最高供水温度加20℃时的饱和水压力(用锅炉自产蒸汽定压的热水系统除外)。铸铁热水锅炉的出口水压力不应低于最高供水温度加40℃时的饱和压力。
三．锅炉选型一般要求
8.2.7锅炉选型应综合考虑下列要求：
1．能满足用户所需要的热介质种类和运行参数(温度、压力)要求；能有效燃烧用户所提供的燃料，且有较高的热效率；锅炉在有效出力范围内调节性能好，和选用台数配合后能适应用户全年热负荷的变化，并有利于经济管理。
2．对环境的影响和污染较小。不宜选用抛煤机炉、煤粉炉、沸腾炉。
3．辅机、附件及监控仪表配套完善合理，质量可靠，机械化和自动化水平较高，耗电量小；机组外型尺寸较小，节省机房面积；基建投资和运行管理费用较少。维修方便。
4．同一锅炉房宜选用型号、容量和燃烧设备相同且是同一厂家的锅炉。若必须选用不同的锅炉时，其种类不应超过两种。
8.2.8锅炉台数的确定应考虑下列因素：
1．合理选配锅炉台数和单炉容量，保证锅炉房在设计容量下和全年热负荷低谷期，锅炉机组均能在良好的工况和效率下运行，并保证当其中最大一台锅炉检修时，其余锅炉能满足连续生产用热所需的最低热负荷和采暧通风、生活用热所需要的最低热负荷。
2．锅炉房台数不宜少于2台，但当选用一台能满足热负荷和检修需要时，也可只设一台。
锅炉房的锅炉总台数，新建时不宜超过5台，扩建和改建时，不宜超过7台。
3．单台锅炉容量的确定应考虑下列因素：燃煤和燃油锅炉不宜长期在低于锅炉额定出力50%的负荷下运行。
8.2.9备用锅炉的设置按下述原则确定：
1．常年需要供热的锅炉房和减少供热量会造成重大损失和影响的锅炉房，应设置备用锅炉。
2．专供冬季采暖的锅炉房或以采暖热负荷为主的锅炉房，可不设备用锅炉。
3．在用户热负荷较低期间，一台锅炉检修，其余锅炉能满足用户热负荷需求时，可不设备用锅炉。
8.3 锅炉房的土建、电气、采暖、通风及给排水设计要求
一、锅炉房土建设计要求
8.3.1锅炉房建筑结构的火灾危险性分类和耐火等级应符合下列要求：
1．锅炉间属于丁类生产厂房。蒸汽锅炉额定蒸发量〉4t/h，热水锅炉额定出力〉2.8MW时，锅炉间建筑不应低于二级耐火等级；蒸汽锅炉额定蒸发量≤4t/h，热水锅炉额定出力≤2.8MW时，锅炉间建筑不应低于三级耐火等级。
2．油箱间、油泵间和油加热器间均属丙类生产厂房，其建筑不应低于二级耐火等级。当其布置在锅炉房辅助间内时，应设置防火墙与其他房间隔开。通向其他房间的门窗必须为甲级防火门窗，并应能自行关闭。
3．燃气调压间属于甲类生产厂房，其建筑不应低于二级耐火等级。与锅炉房贴邻的调压间应设置防火墙与锅炉房隔开，其门窗应向外开启，并不应直接通向锅炉房，地面应采用不发火花地板。
燃气调压间不得与主体建筑相连或设置在主体建筑之内，和主体建筑的防火间距应符合《建筑设计防火规范》和《高层民用建筑设计防火规范》的规定。
8.3.2锅炉房的建筑结构设计应符合下列要求：
1．锅炉房为多层布置时，锅炉基础与楼板地面接缝处应采用能适应沉降的处理措施。
2．锅炉房的柱距、跨度和室内地坪至柱顶的高度，在满足工艺要求的前提下，应尽量符合现行国家标准《厂房建筑模数协调标准》（GBJ 6-86）的规定。
3．锅炉房楼板地面和屋面的荷载，应根据工艺设备安装和检修的荷载要求确定。提不出详细资料时，可按表8.3.2选用。
4．单层布置锅炉房的出入口不应少于2个；当锅炉前端的总宽度（包括锅炉之间的过道在内）不大于12m，且面积不大于200m2时，其出入口可只设一个。多层布置锅炉房各层的出入口都不应少于2个，楼层上的出入口，应有通向地面的安全梯。
5．锅炉房通向室外的门应向外开启，锅炉房内的工作间或生活间直通锅炉间的门应向锅炉间开启。
6．锅炉房应预留能通过设备最大搬运件的安装洞，安装洞可与门窗洞或非承重墙结合考虑。
7．锅炉房和其他建筑物相邻时，其相邻的墙应为防火墙。
8．油泵房的地面应有防油措施；有酸、碱侵蚀的水处理间地面、地沟、混凝土水箱和水池等，应有防酸、
铜仁110kv****8*容改造工程（含滑石220kv变电站间隔扩建工 程） 暖 通 工 程 专 项 方 案 ******电力建设工程有限司 二零一七年三月 目录 一、工程概况 二、编制依据： 三、工期要求 四、施工范围 五、施工准备 1、项目管理人员配备 2、施工人员准备 3、技术准备 4、施工现场准备 5、施工机具准备
六、施工材料报验制度 七、主要施工方法及工艺要求 1、设备安装 2、通风及空调风管做法及工艺要求： 3、空调水系统施工方法及工艺要求 4、保温施工方法及工艺要求 八、暧通施工质量检查及成品保护 1、通风及空调风管质量检查及要求 2、空调水系统质量检查及要求 3、设备安装质量检查及要求 4、成品保护 九、安全文明施工要求
暖通工程专项施工方案 一、工程概况 1、工程名称： 2、建设地点： 3、建设单位： 4、设计单位： 5、监理单位： 6、施工单位： 7、计划开工日期： 8、计划竣工日期： 二、编制依据： 2.1本施工图和设计说明书、随机技术文件 2.2 GB50243-2002《通风及空调工程施工及验收规范》 2.3 GBJ300-88《建筑安装工程质量检验评定统一标准》 2.4 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 2.5 GBJ66-84《制冷设备安装工程施工及验收规范》
2.6 《民用建筑工程节能质量监督管理办法》（建质[2006]192号） 2.7《建设工程质量管理条例》（国务院令第279号） 2.8《建设工程安全生产管理条例》（国务院令第393号） 2.9《建设部关于贯彻执行工程勘察设计及施工质量验收规范若干问题的通知》（建标[2002]212号） 3.0发包人、监理人和承包人在工程建设中，应执行重庆市建筑工程相关地方标准。 三、工期要求：合同签订后31日历天。 四、施工范围: 1、一层至顶层空调及通风、防排烟的系统末端施工，包含如下施工范围； 2、空调水系统的平层供回水管在每层管道井外已安装阀门后的支管接口，再到接口后的终端各设备。 3、空调新风系统的平层电梯前室管井外接至每层走道新风接口；办公区域内新风送风机阀门后接口；设计为每层送风外的接口后的管道及阀门、风口，终端设备等。 4、每层回风机井道外已安装阀门后的接口，接口后的所有管道、阀门、风口等。 5、每层卫生间排气井外已安装阀门后的接口，接口后的管道、阀门、风口等。 6、本工程属于空调、通风及防排烟改造工程，根据设计的施工平面图及发包方招标文件中的工程量清单中内容，对风机盘管、风管、风口、空调水系统等拆除后的调整。 7、负责对本工程空调系统、空调冷媒水系统、通风系统及相关的
暖通空调信息技术及其发展 暖通空调信息技术包括计算机软硬件、自动控制、人工智能、网络技术等方面，它们共同构成了暖通空调领域一个重要的发展方向，本文就这些技术本身及其发展作一个简要的回顾。从控制的角度看，空调从一开始就是对室内温湿度等参数的控制，使之达到设计要求。 以前，人们只能采用手动控制，随着电子技术的发展，人们开始在空调设备上采用自动控制，例如典型的PID控制。自1946年第一台电子计算机诞生以来，科学技术发生了一场深刻的革命，计算机不仅有惊人的运算速度和很高的计算精度，还具有记忆、判断等功能，随着计算机技术的不断发展和完善，它的可靠性不断提高，价格不断降低，从而在数据处理和工业控制方面得到了越来越广泛的应用，计算机技术用于空调系统控制已经取得了喜人的成绩。 与此同时，自动控制技术也在不断发展，出现了诸如自适应控制、最优化控制、模糊控制和神经网络控制等新的控制方法和技术，这些 控制方法已经或正在给空调技术的发展带来新的活力。七十年代以后，出现了大规模的集成电路、单片机和微型计算机，它与自动控制技术相结合，在空调技术实验室、空调设备生产车间、恒温恒湿空调房间及智能化大楼等空调领域得到了广泛的应用，并且大致经历了以下几个发展阶段：1）微机巡回检测数据处理系统
2）微机操作指导控制系统 3）微机直接数字控制系统（DDC，Direct Digital Control） （4）微机监督控制系统（SCC，Supervisory Computer Cntrol） （5）微机分布式控制系统（集散控制系统），包括三个控制级别 DDC 级、SCC级禾口MIS 级(Ma nageme nt In formation System) ： 现在，空调产品及空调系统中都或多或地应用了计算机技术和自动控制技术。空调设备如果能加上计算机控制，那么它的可靠性和运行经济性就很明显，它的用户也就越多；现在，几乎所有的制冷机组都安装了计算机控制装置，以便根据负荷的变化调整冷量和水量，从而保证节能和最优化运行；计算机自动控制技术和变频技术相结合，在空调领域产生了不可忽视的影响，VAV系统和VRV系统就是在这种情况下取得飞速发展的；模糊控制家用空调器就是计算机技术和模糊控制技术相结合的产物，预计不久的将来，将出现神经网络控制空调器。 在中央空调系统中，要求根据室外气候条件的变化，调整空调房间的温湿度参数和空调设备的运行工况，因此，自动控制系统早就得到了应用，集散控制系统是一种很成功的中央空调控制系统，在现代建筑中，空调控制系统与安全保卫系统、自动办公系统、信息管理系统相结合，成为大楼智能化控制系统，这样的建筑也就称为智能化建筑，此即所谓的楼宇自动化
实现绿色建筑暖通空调设计的技术措施薛勇 发表时间：2018-08-13T15:15:22.670Z 来源：《建筑细部》2018年1月中作者：薛勇 [导读] 文章主要对绿色建筑暖通空调设计进行了分析，以供参考。 广州赛能机电安装有限公司广东省广州市 511483 摘要：随着能源与资源的紧缺，可持续发展成为当今人与自然和谐发展的主旋律，新兴的绿色建筑也逐渐登上历史的舞台。针对当今建筑能耗所占社会总能耗比重过大的现状，人们已经采取了技术手段，旨在采用合理的节能措施，优化系统运行机制，充分利用可再生能源，达到降低建筑能耗指标，构建健康、舒适、节能、绿色的建筑环境。基于此，文章主要对绿色建筑暖通空调设计进行了分析，以供参考关键词：绿色建筑；暖通空调；节能 引言 近年来，随着人们环保意识的增强，生态环境的恶化，人们对暖通设计中绿色理念和节能这一问题越来越关注。再加上我国政府也提出要保护生态环境，所以暖通设计中应该尽快应用绿色理念和节能技术。这不仅可以节约资源保护生态，还能为人们提供绿色健康的生活环境，进一步提升人们的环保、保护生态环境、节约资源的意识，促进我国建立环境友好型社会。 1绿色建筑暖通空调设计应遵循的原则 1.1绿色环保原则 低碳环保、节能循环是绿色建筑设计理念的本质追求，因此，在进行绿色建筑暖通空调设计时必须遵循绿色环保的原则。根据绿色环保原则的要求，绿色建筑暖通空调的选材上必须注意，不能选择对环境产生污染，不利于人与自然环境和谐共生的材料。在选材时应首先考虑对环境不会产生污染或能最大限度降低对环境污染的材料，应充分考虑材料是否便于日后维护、回收和重复使用。在设计时充分考虑暖通空调的设计是否与当前的环境相适应，不能因为暖通空调的设计而对周围的环境产生消极的影响。 1.2循环再生原则 绿色建筑的暖通空调设计必须充分考虑循环再生，传统的空调设计系统会将废物直接排掉，不仅造成资源的大量消耗，甚至对自然环境产生危害，这与“绿色”理念不相符。因此，在绿色建筑的暖通空调设计中应该注意循环再生，最大化的实现对材料资源的利用。 1.3节能原则 绿色建筑暖通空调在设计时应充分考虑各种情况，并在设计时进行前瞻性的方案预测，防止到后期因考虑不周而推倒重做。节能原则并不是一味要求节省资源，而是在满足正常需要的情况下合理使用资源。据统计我国每年仅空调这块就需要消耗巨大的能量资源，因此在进行绿色建筑的暖通空调设计时必须充分考虑节能问题，最大限度地降低成本消耗，真正实现绿色建筑暖通空调设计的可持续发展。 2绿色建筑暖通空调设计的技术措施 2.1合理选择热源 在暖通空调系统的节能设计经过中，要依据项目建筑的现实状况，对热源进行合理选择。通常状况下，中国市场常见的热源类型关键为：热泵、热电站、区域锅炉房、小型锅炉、直燃型溴化锂吸收式热水机组等。以能源的运用效率来看，普通热电站的运行效率最高，位居其次的是热泵技术。依据热泵的能源不一样，能够分为两大类，空气源热泵和地源热泵。空气源热泵分为单元式热泵空调机组、中央空调系统。以地埋管为代表的地源热泵系统，能够完成最少30%以上的节能目标：直燃型溴化锂吸收式机组，其供热效率和燃气锅炉基本相同，但是溴化锂直燃机组可实现制冷，而锅炉只能制热。 2.2运用热回收装置 在实践过程中，为了能够改善建筑室内环境，空调系统在运行时，通常都需要将一部分的空气排出，这就给空间造成一定的散热影响。因此，针对新风，需要重新对投入能量进行计算，通过热回收装置的设置，解决回收空调系统多热问题。并且通过科学运用实现能量二次利用，使机组运行负荷减小，推动其节能性与经济性的提高。现阶段，暖通空调系统的热回收装置能够使用的有热泵系统、热回收环、热管换热器、转轮式换热器，在对暖通空调系统实施冷凝热回收设计以后，能够把热水供应系统与制冷机组相结合，运用回收热量加热生活用水，为人们的日常用水供应方便，节约热水的电能消耗。 2.3储冷技术 在绿色建筑暖通空调系统中，储冷技术的应用能够将储存的冷量转化为能量，在实现能源节约的基础上，还有效的减少了空调的使用费用，具有较好的经济性和环保性。在暖通空调系统储冷技术转化模式中，由于夜间耗电量较少，进入制冷模式后可以将冷水或是冰利用冷量方式进行存储，在白天耗电量多的时候对存储的冷量进行释放，既达到经济效果，同时还实现了节能环保护目的。而且储冷技术在夜间人们用电量少时候进入正常的制冷模式，在白天用电高峰期内减少用电，可以有效提高用电效率，并进一步对城市用电压力进行缓解，确保了电力资源的最大效率的利用。 2.4地源热泵技术 近年来随着地源热泵技术的不断应用，该技术越来越成熟，将其进行实践应用，有效缓解了北方城市季节变化过程中太阳能稀缺的问题，而且具有较好的制冷功能。在地源热泵技术应用过程中，其不会对环境带来较大的影响。利用地源热泵技术在冬季太阳能资源较少的时段来进行取热散热工作。在南方地区不审查员以利用冷却塔与地源热泵有效结合，利用冷却塔来对地源热泵的制冷负担起到一定缓解的作用，并利用夜晚带走土壤中的热量，全面提高地源热泵的工作效率，实现建筑内温度的降低。 2.5变频技术的应用 变频技术在暖通空调中应用的十分普遍，其一般是用在绿色环保和电能节约的技术上。在暖通空调设计中应用变频技术，不但可以提升暖通空调节能的效率，还可以提升暖通设备的环保性能。另外，变频技术之所以产生，是由于建筑室内的环境发生了变化因而建筑室内在设计上的需求也发生了变化，使得变频技术根据室内环境的变化而进行相应的改变。室内环境发生变化的主要方面有：第一，太阳的光照强度会发生变化。当太阳的光照强度增强的时候，变频技术就可以使空调中的冷水调节机降低热量的输出；而当太阳的光照强度降低的时候，其就会增多热量的输出。第二，人为造成的变化。在建筑室内的人数变少的时候，可以通过变频技术对暖通空调的调节风机做出智
暖通工程施工技术方案 一、设备安装工程施工方案 （一）、设备安装工程准备工作 1、设备及风管系统的准备 （1）全部设备应根据有关规定进行清洗。 （2）空调器和通风管道内应打扫干净，检查和调节好风量调节阀等的动作状态。 （3）检查和调整送风口和回风口（或排风口）内的风阀、叶片的开度的角度。 （4）检查空调器内其他附属部件的安装状态，使其达到正常使用条件。 2、管道系统的准备 （1）管道系统应通过水冲洗，排出管内污物，并检查确实无漏泄处。 （2）制冷管道进行通气排污，并作气压试验，确认系统的严密性。 （3）管道上的阀门经检查确认安装的方向和位置均正确，阀门启闭灵活。 （4）排水管道畅通无阻。 3、设备开箱验收
设备安装前应开箱检查验收，要对设备进行全面外观检查并清点零件，质量验收应检查外观是否有缺陷、损坏、锈蚀、腐蚀、受潮、变形等不符合合同、技术文件和有关标准要求的现象。上速问题应当正确标识并作好书面记录；应检查随机文件及合格证或质保书是否齐全，缺少时应追踪索取，否则有权拒验、拒收。设备开箱使甲方或监理等有关各方必须同时到场，并在记录上签字，开箱后的设备和零部件、备品备件及专用工具等应分类妥善保管。 （二）、设备安装就位 项目部在施工初期详细了解设计预留吊装设备的孔洞情况，必要时提出适当的预留位置；详细了解设备单件重量、设备的外形尺寸及具有特殊要求的设备情况，合理确认设备吊装方法和路线。对安装标高较高、重量、体积较大和较精密的设备，必要时另行编制吊装方案，经有关单位批准后实施。 1、设备搬运和吊装时应捆扎牢固，主要受力点应高于设备重心，以防倾倒，绳索不得捆缚在转子和机壳上盖或承轴上盖的吊耳上。吊索与设备接触处应用软质材料衬垫，以防设备受损。 2、设备安装时应认真阅读随即设备说明书，重点检查基础坐标、标高、螺孔位置是否与设计图、设备相符。 3、设备安装时找正，找平并与基础或其他建筑娶安装牢固。 （三）、设备清洗、吹扫及压力试验 1、一层整体设备主要清除表面杂物、油污，对转动部件进行必要的检查调整。静止设备可以进行吹扫，使其达到清洁标准；由于二
民 用 建筑 工程 设计暖通专业技术措施2010
前言 为了更好的贯彻落实国家的《建设工程质量管理条例》等现行法律、法规和各专业的设计规范、标准，进一步提高我公司工程设计机电各专业的设计质量和设计效率，我们组织编写了《CCDI民用建筑工程设计机电各专业技术措施》，供全公司机电各专业设计人员使用。 在本《技术措施》的编写中，我们遵循以下原则： 本《技术措施》内容不求全、不求多、不求大；凡在《全国民用建筑工程设计技术措施》（2009版）中已有的内容，原则上不在本《技术措施》中抄录；力求写出CCDI的设计经验和设计特点。 因此，可以将本《技术措施》看作为《全国民用建筑工程设计技术措施》的补充，在工程设计中，二者应同时使用。 我们希望全公司机电各专业设计人员认真总结、不断积累设计经验，也注意对本《技术措施》提出批评意见，以便今后不断修订和更新。 《技术措施》暖通专业分册的编写、审查人员为（按姓氏笔画）： 丁瑞星毛红卫牛晓阳平川卢仲炜朱宛中陈萍沈锡骞苏艳辉赵磊彭洲程新红蔡敬琅 术部 二0一0年十二月
目录 1会展类建筑 ............................................................................................................................... - 1 - 1.1室内设计参数 (1) 1.2采暖 (1) 1.3通风与防排烟 (1) 1.4空调 (1) 1.5冷热源 (2) 2商业类建筑 ............................................................................................................................... - 3 - 2.1室内设计参数 (3) 2.2采暖 (3) 2.3通风与防排烟 (3) 2.4空调 (3) 2.5冷热源 (4) 3办公类建筑 ............................................................................................................................... - 5 - 3.1室内设计参数 (5) 3.2采暖 (5) 3.3通风与防排烟 (5) 3.4空调 (5) 3.5冷热源 (6) 4酒店类建筑 ............................................................................................................................... - 7 - 4.1室内设计参数 (7) 4.2采暖 (7) 4.3通风与防排烟 (8) 4.4空调 (8) 4.5冷热源 (8) 5铁路站房类建筑...................................................................................................................... - 11 - 5.1一般规定 (11) 5.2设计参数 (11) 5.3采暖 (13) 5.4通风与防排烟 (16) 5.5空调 (17) 5.6冷热源 (22) 5.7管线综合与设备布置 (23) 6学校类建筑 ............................................................................................................................. - 26 - 6.1一般规定 (26) 6.2采暖 (26) 6.3通风 (26) 6.4声学 (27)
暖通空调·动力 全国民用建筑工程设计技术措施2003年2月第一版目录 1 基本规定 1.1 总则 1.2 室内、外空气计算参数 一．室外空气计算参数 二．室内空气计算参数 1.3 采暖、通风、空气调节方案设计估算指标 2 采暖与供热 2.1 采暖建筑围护结构热工性能要求 2.2 采暖负荷计算 2.3 散热器 2.4 室内散热器采暖 2.5 热风采暖与空气幕 2.6 地板辐射采暖 2.7 热水采暖系统水力计算 2.8 室内采暖管道及其他 2.9 室外供热管道 3 空气调节 3.1 一般规定和围护结构建筑热工要求 3.2 负荷计算 3.3 系统设计 3.4 送风量和气流组织 3.5 空气处理 4 通风与防火 4.1 防火排烟 4.2 厨房通风 4.3 洗衣房通风 4.4 汽车库通风 4.5 电气及设备用房通风 4.6 卫生间通风及其他 4.7 通风机及风道系统 5 消声与减振 5.1 一般规定 5.2 噪声及振动标准 5.3 设备噪声及隔声处理 5.4 风道系统的消声设计 5.5 减振设计 6 制冷装置 6.1 一般规定 6.2 制冷机房、制冷机及其辅助设备的布置原则 6.3 制冷管道的施工设计 6.4 制冷机控制及安全保护 6.5 蓄冷系统的设计
6.6 溴化锂吸收式制冷 6.7 空调水系统 7 控制与监测 7.1 一般规定 7.2 传感器、调节阀和执行器 7.3 冷、热源及空调水系统的控制与监测 7.4 空调机组的控制与监测 7.5 空调系统末端装置的控制与监测 7.6 采暖通风系统控制 7.7 防火及防排烟系统的控制 7.8 中央监控管理系统 8 锅炉房和热交换站设计 8.1 民用锅炉房设计概述 8.2 锅炉房工艺布置和锅炉选型 8.3 锅炉房的土建、电气、采暖、通风及给排水设计要求 8.4 锅炉房烟风系统设计 8.5 蒸汽锅炉房汽水系统设计 8.6 热水锅炉房系统设计 8.7 锅炉水处理 8.8 锅炉房运煤、除渣和烟气净化系统设计 8.9 锅炉房燃油系统设计 8.10 锅炉房燃气系统设计 8.11 常压热水锅炉、真空相变锅炉及模块化锅炉房设计 8.12 电锅炉房设计 8.13 锅炉房的热工监测和热工控制 8.14 热交换站 9 燃气供应 9.1 总则 9.2 燃气供应方式的确定 9.3 燃气计算流量的确定 9.4 燃气管道水力计算 9.5 室外燃气管道设计 9.6 室内燃气管道设计 9.7 调压装置的选择与设计 9.8 计量装置的选择及布置 9.9 液化石油气供应 9.10 用气设备的设置要求 9.11 排烟设施的设计要求 9.12 燃气的安全监控设施
暖通工程施工工期保证措施及冬期施工 1、我方保证按投标书提报的机械设备力量和人员组成投入施工，严格按照批准的施工组织设计安排施工进度，确保工期。 2、实现机械化、标准化作业，以加快施工进度。 3、抓好施工黄金季节的计划安排，充分利用网络技术, 根据优化的网络安排，从技术、设备、劳力上保证关键线路的需要，实施平面、立体交叉作业，同时抓好非关键线路，同步展开，整体推进工程进度。 4、建立健全完善的技术保障体系，确保施工生产顺利进展和加速施工进度，实行总工程师质量总负责的技术责任制，配备足够的有施工技术经验的工程技术人员，除编制好实施性施工组织设计外，对关键工序还必须编写施工方案；认真执行技术交底制，确保施工质量和安全生产，加快施工进度。 5、提高分项工程质量一次合格率，减少不应有的返工。 6、加强现场指挥调度，减少施工干扰。
7、加强工程进度的计划性： （1）施工期间建立进度控制的组织系统，按进度控制计划进行阶段工程进度目标分解，确定其进度目标，编制月、旬作业计划，做到日保旬，旬保月，并做好施工进度记录。 （2）加强施工中进度控制，将实际进度与计划进度对比, 及时调整。 （3）建立现场会、协调会制度，每周如开一次现场会，每天召开生产调度协调会，加强信息反馈，及时协调各工种进度，确保工期目标实现。 &加强土建、水电专业的配合工作： （1）装修、水电设备工程采取提前插入、与外墙保温改造交叉作业等综合措施，尽可能减少其实际占用工期天数。 （2）加强水电安装与与土建配合工作，要互相协调，配合默契，安装工程要及时了解、掌握土建的施工进度，使
预埋、预留以及安装项目得以及时完成，减少返工，加快施工进度。 冬期施工 1、对施工现场临时管道，消防设备及管道做好防冻保温工作，并备足相应的保温材料。 2、在没有采暖的条件下，卫生设备通水后应将其内部及存水弯内的水放净，以免冻裂水管。 3、铸铁管用水泥捻口时，尽量在正温时操作，用普通 水泥和温水随拌随用，捻好的口应随时覆盖保温。 4、塑料污水管应覆盖或在室内存放。
我国暖通空调发展现状及发展方向研究 针对我国暖通空调这一基础设施近年来的发展现状进行研究，阐述了该项建设取得的重要成果以及在发展道路上的挑战。根据当前国家发展的大形势下，提出了暖通空调的机遇及发展方向。 标签：暖通空调；发展现状；发展前景 doi：10.19311/https://www.doczj.com/doc/273791180.html,ki.1672-3198.2017.19.103 近年来，我国的经济实力得到巨大提高，国民经济也上升迅速，为了寻求更加舒适的工作生活环境，大多工作、生活建筑采用中央空调来改善室内环境。在中央空调给人们带来舒适环境的同时，也大量消耗了能源。据统计，用于控制室内温湿度的暖通空调能耗占据整个建筑能耗的50%～60%，由此可知，暖通空调的能耗是实现色绿节能生活所面临的一大问题。所以，关于中央空调的设计、施工以及使用，我国颁布了很多相关制度。然而，我国的经济发展还在健步如飞，中央空调的市场还在不断扩大，加上现有技术的制约，中央空调的能源消耗量还是居高不下。而制约我国暖通空调技术的具体原因有以下两点：（1）暖通空调负荷计算不准确。由于人们对暖通空调缺乏全面的认识，导致人们产生了比较片面的思想，多数人认为暖通空调的存在就是在夏天降低室内的温度，让人们享受舒适的室内环境，更有甚者认为暖通空调制冷越好，其设计越好的理念。从专业角度来解析空调，其实就是空气调节，在合理的负荷条件下调整室内的温度和湿度。而现在许多建筑内安装的暖通空调的负荷都存在设计计算问题，远远高于建筑实际需要的负荷，浪费空调设备和投资，没有合理的选择适合建筑的暖通空调设备，增加了运行成本，缺乏空调自我控制方面的设计，只是使用者在进行简单的人为操作。（2）缺少暖通空调专业设计人员。暖通空调在我国是新兴的建筑设施，但是对于其广泛的应用率来说，暖通空调的设计人员是相对缺乏的，这就导致由较少的设计人员进行大量的暖通设计。为了满足市场要求，设计人员往往会缩短设计周期，由此带来的问题就是设计人员问题考虑不全面，设计计算不准确，从而造成严重的能源浪费。而由于开发商在暖通专业上的认识不足，也就无法对设计人员的设计进行校核和约束。我国的人口基数大，但是能源相对短缺，人均能源占有量更是远低于全球人均能源占有量。我国紧张的房源市场带来了大量的建筑开发，这就更加导致了设计人员设计得不合理，浪費了大量资源，污染环境，阻碍了国家经济发展，与国家倡导的建设资源节约型社会的理念相背驰。 1 暖通空调技术行业现状分析 随着国民经济的不断调高，人们对生活、工作环境的要求也越来越严格。作为服务于人民的不可或缺的行业，暖通专业现下的重点应该是围绕节能展开工作与技术开发。然而，我国暖通行业对于新技术的研发相当滞缓，这主要受影响于暖通行业在技术开发上的能力不足以及过高的研发成本。而传统意义上减少能耗的技术也只是在空调自身变频技术上达到的智能调节。因此，暖通专业应该及时调整自身的发展战略，以适应我国节能减排的环境保护方针和社会发展的节能要
暖通专业统一技术措施 一、地下车库 1. 设置原则： 2. 排风及送风机房面积： 二、地下需要设计空调房间 1. 设置原则： 2. 机房面积： 三、地下仅设计通风及防排烟房间 1. 设置原则： 2. 机房面积：
四、地下室设备房 1. 设置原则： 2. 机房面积： 五、机械防排烟 1、需设置防烟设施的部位： 1）防烟楼梯间及其前室（防烟楼梯间设加压送风其前室可不设）； 2）消防电梯间前室或合用前室； 3）高层建筑的封闭避难层（间）； 4）人民防空工程中避难走道的前室； 5）封闭楼梯间不能自然通风时按防烟楼梯考虑。 2、以上部位可开启外窗面积满足自然通风要求时，宜优先采用自然通风方式： 1）除建筑高度超过50m的一类公共建筑和建筑高度超过100m的居住建筑外，靠外墙的防烟楼梯间及其前室、消防电梯间前室和合用前室； 2）防烟楼梯间前室或合用前室利用敞开的阳台、凹廊自然通风时，该楼梯间可不设防烟设施； 室外 房间 带阳台的防烟楼梯间带凹廊的防烟楼梯间
3、采用自然通风方式的场所，其自然通风口的净面积应满足以下规定： 1）防烟楼梯间前室、消防电梯间前室，不应小于2.0m2，合用前室不应小于3.0 m2； 2）靠外墙的防烟楼梯间，每五层内可开启外窗的总面积之和不应小于2.0 m2，且顶层可开启面积不宜小于0.8 m2。3）除建筑高度超过50m的一类公共建筑和建筑高度超过100m的居住建筑外，避难层（间）应设有两个不同朝向的可开启外窗或百叶窗，且每个朝向的自然通风面积不应小于2.0m2。 4）中庭、剧场舞台可开启外窗的总面积不应小于该中庭、剧场舞台楼地面面积的5%； 5）需要排烟的疏散走道可开启外窗面积不应小于走道面积的2%； 6）需要排烟的房间可开启外窗面积不应小于该房间面积的2%； 7）其他场所，宜取该场所建筑面积的2~5%； 8）建筑面积大于500m2且净空高度大于6m的大空间场所，不应小于该场所地面面积的5%。 4、建筑面积大于500m2且室内净高大于6m的中庭、展览厅、观众厅、营业厅、体育馆、客运站、航站楼等公共场 所采用自然排烟时，应设置与火灾自动报警系统联动或由其他电动设施控制启闭的自动排烟窗。自动排烟窗附近同时应设置便于操作的手动开启装置。 5、需设置防烟设施的部位风量风井参数 注意： 1)以下表格风量按照开启2.00m×1.60m的双扇门确定。当采用单扇门时，其风量可乘以0.75系数计算；当有两 个或两个以上出入口时，其风量应乘以1.5～1.75系数计算。开启门时，通过门的风速不易小于0.7m/s。 2)如果防烟楼梯间为剪刀楼梯间，则防烟楼梯间的加压送风量应乘以2.0系数。 3)超过32层时，需分段设置加压送风系统。 4）风井需安装风口的墙体净宽度不小于500mm。 (一) 防烟楼梯间（前室不送风）加压送风 说明: 1. ( ) 内数值为剪刀楼梯间合用一个风井时的面积。 2.地下室楼梯间与地上合用时风井面积应增加0.5 m2
暖通空调节能措施 建筑能耗主要包括建筑物在采暖、通风、空调、照明、电器和热水供应等需求方面的能耗，而暖通空调系统的能耗又是建筑能耗的主要构成部分，占30%～50%。因此，有效地较低暖通空调的能耗，对于节能环保具有重大意义。 一、围护结构 1、采用必要的遮阳、隔热措施 建筑物的屋顶、外墙与外窗传入室内的热量较多，建议多采用必要的遮阳措施，如选用遮阳板、双层玻璃等。屋顶宜采取隔热措施，如设置遮阳棚，屋顶花园等。 2、改善建筑围护结构的保温性能，减少冷热损失 建议围护结构加设外保温材料，采用气密性较好的门窗，加设密闭条提高门窗气密性。 二、空调室内参数设置 1、室内温度 建议降低室内温度的设置标准。在满足室内要求的前提下，适当提高夏季室内温度和降低冬季室内温度。室内制冷时温度宜设置在26℃以上，制热温度宜设置在20℃以下。 2、室内湿度 对于对室内相对湿度无严格要求的对象，建议降低室内相对湿度的设置标准。夏季室内相对湿度不大于70%，冬季相对湿度不小于30%。 3、新风量 应合理地控制新风量。对于夏季供冷、冬季供热的空调房间，新风量俞大，系统能耗愈大，在这种情况下，新风量宜控制到卫生要求的最小值。在过渡季节，宜充分利用自然通风，减少新风机组的运行时间。 在符合室内卫生条件的基础上，应利用有效手段对新风量进行控制。比如：缩减房间的换气频次；在新风入口加设旁通，设置双风机；在回风处安装CO2检测仪器，按照回风中气体的浓度自动调整新风风门的开启大小；尽量利用室外的天然新风；按照室内人员变化规律，确立新风风阀控制方式。 三、空调风系统 1、宜采用尽可能大的送风温度差，减少送风量，从而降低能耗。 2、应根据温湿度控制标准、控制精度、房间朝向、使用时间、洁净度等级等因素划分为不同的空调区域，从而避免过冷过热，减少冷热抵消等现象，避免不必要的能源浪费。 3、建议使用变风量系统代替定风量系统，对风量进行变频控制调节，能随负荷变化自动调节运行状况, 以达到节能的目的。 4、建议选用变频风机，使风机的工作频率能够以实际需求情况为依据来选择，避免了一直处于全负荷的工作状态，以节省能耗。 5、空气处理设备应最大限度地利用回风，新风量宜采用允许的最小新风量标准不要随意扩大。 6、对风管应进行必要的保温防潮处理，减少冷热损失。
民用建筑暖通空调设计技术措施王博洋 发表时间：2019-11-22T10:33:01.583Z 来源：《基层建设》2019年第24期作者：王博洋 [导读] 摘要：随着城市化进程的深入发展，民用建筑工程项目越来越多，暖通空调设计是民用建筑的重要组成部分，直接影响舒适度和设计质量。 西部机场集团建设工程（西安）有限公司西安 710075 摘要：随着城市化进程的深入发展，民用建筑工程项目越来越多，暖通空调设计是民用建筑的重要组成部分，直接影响舒适度和设计质量。使用有效性将直接影响建筑物的整体价值，这要求相关人员关注暖通空调设计，分析常见问题，不断创新设计。 关键词：民用建筑；暖通空调；设计技术措施 引言 如今我国的建筑工程正逐渐趋向超大、超高及使用功能复杂的建筑形式，这虽然节省了土地资源，给人们提供了更加舒适、安全、便利的使用空间，但是对建筑设计提出了更高要求，其中，暖通空调系统设计是民用建筑中的一项重点和难点。暖通空调系统的主要作用是为建筑室内调节温度，如果它的设计不够合理，就可能会引起空调能耗过高、噪音过大、温度调节作用不佳等问题，从而影响到人们对建筑的使用体验。 1暖通空调系统设计特性 1.1稳定性和可操作性 民用建筑通风采暖应用要求方案必须要满足具有可操作性。设计方案顺应国家与政府以及制定要求，同时满足供电、供气、供热要求，尤其是这些条件具有不稳定性。温湿度等参数要求严格稳或特殊的工艺暖通空调设计项目，综合分析设计方案，保证全年室内气象条件适应性。难以采用标准设备的特殊状态，非标准设备制定详细参数要求，参数具有可操作性。 1.2调节性和可行性 民用建筑暖通空调系统容量应按照最不利气象环境。所以，空调暖通系统应具备较强的调节性才能顺应荷载变化。较好的调节性方案经济投入较多、能耗较小，需要综合考量。同时，空调系统管理操作稳便捷与自动控制有直接关系，设计过程中的要根据具体情况、技术经济性对比。空调系统自动控制，降低系统管理的人员与人力强度，人工管理费用，但经济投入较高，对工作人员专业素养要求严格。方案设计要秉承着大型空调系统、调节控制的设备较多建议选择自动控制，自动控制尽量简化才能增强系统经济性、稳定性。 1.3稳定性 民用建筑暖通空调系统稳定性分为人为环境、防火安全、易燃易爆环境、系统设备等问题，比如：空气传染性疾病与有毒有害气体在空调系统的扩散、蔓延。暖通空调系统稳定需重视设备研制、运行控制、技术措施，比如：设计库房、煤矿等易燃易爆的通风空调系统稳定性是主要影响要素，要求制定防爆技术方案燃油燃气锅炉房设计要避免液体泄漏危险、可燃性气体安全性，要求安装可燃性气体泄漏报警系统、事故通风系统。防火安全应根据防火设计要求分析，设备安装运行问题包括制冷系统。 2民用建筑暖通空调设计技术措施 2.1采暖系统设计 采暖系统设计可以选择引入市政热源，并且根据具体的负荷来分配。在系统中，需要根据实际的情况设计热交换站，决定热交换站的数量及其供回水温度。民用建筑的采暖热水干管系统可以选择双管下供下回式，由定压站统一定压。在地下室设置热力小室，配置总热量表，以及相关配件。对于建筑内的采暖主管、采暖管井、户用热计量表等都需要进行合理的设置。 2.2通风系统设计 通风系统设计对于确保民用建筑暖通空调的安全使用意义重大，在系统中应该设置有防火分区，每个防火分区还必须设置有防烟分区，以及排烟机房。在通风系统中，排烟系统与排风系统可以兼用，排风和排烟的换气量应该根据具体的要求进行合理的设计。排烟或排风可以经由井道排到室外，在每个防火分区中还应该设置有自然补风口，通过接管至排烟或排风口连接，通风系统的送排风机可以选择变频风机。 2.3冷热源系统设计 对于一个高层民用建筑项目而言，无论是其物业管理、能耗计量，还是产权等问题，均十分复杂。为了能够良好地匹配建筑的平面布置及适应室内负荷的频繁变化，常需在建筑内设计三个相对独立的冷热源系统（图1）：一个是商铺区的冷热源系统，其一般处于地下1～2层及地上2～3层，分设1～2台离心式和螺杆式冷水机组、燃气锅炉；一个是步行街与公共空间的冷热源系统，其一般处于地上2～3层，设多台离心式冷水机组、燃气锅炉，冬季还可动用冷却塔供冷系统；还有一个是餐饮区与娱乐区的冷热源系统，其一般处于地上3～4层，设多台离心式和螺杆式冷水机组、燃气锅炉。 图1 冷热源系统设计 2.4空调自控系统设计 在现代的高层民用建筑中，都是采用的智能暖通空调系统，其中的一项关键就是空调自控系统的设计。目前多采用多工况空调运行模式来进行暖通空调系统的自控，因为通过该模式可以实时控制风机和电动阀门，并且能够降低暖通空调系统的运行能耗。另外，除了建筑中应用螺杆式冷水机组的区域外，其他区域均可设计一次泵负荷侧变流量系统和冷热源侧定流量系统。在供回水总管内，应设计压差旁通装置；在回水管上，应设计电动二通阀；在新风管、排风管及回风管上，则应设计电动风阀和温湿度传感器。此外，少部分的情况下可能
Word文档下载可编辑 铜仁110kv****8*容改造工程（含滑石 220kv变电站间隔扩建工程） 暖 通 工 程 专 项
方 案 ******电力建设工程有限司 二零一七年三月
目录 一、工程概况 二、编制依据： 三、工期要求 四、施工范围 五、施工准备 1、项目管理人员配备 2、施工人员准备 3、技术准备 4、施工现场准备 5、施工机具准备 六、施工材料报验制度 七、主要施工方法及工艺要求 1、设备安装 2、通风及空调风管做法及工艺要求： 3、空调水系统施工方法及工艺要求 4、保温施工方法及工艺要求 八、暧通施工质量检查及成品保护 1、通风及空调风管质量检查及要求 2、空调水系统质量检查及要求 3、设备安装质量检查及要求
4、成品保护 九、安全文明施工要求
暖通工程专项施工方案 一、工程概况 1、工程名称： 2、建设地点： 3、建设单位： 4、设计单位： 5、监理单位： 6、施工单位： 7、计划开工日期： 8、计划竣工日期： 二、编制依据： 2.1本施工图和设计说明书、随机技术文件 2.2 GB50243-2002《通风与空调工程施工及验收规范》 2.3 GBJ300-88《建筑安装工程质量检验评定统一标准》 2.4 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 2.5 GBJ66-84《制冷设备安装工程施工及验收规范》 2.6 《民用建筑工程节能质量监督管理办法》（建质[2006]192号） 2.7《建设工程质量管理条例》（国务院令第279号） 2.8《建设工程安全生产管理条例》（国务院令第393号） 2.9《建设部关于贯彻执行工程勘察设计及施工质量验收规范若干问题的通知》（建标[2002]212号） 3.0发包人、监理人和承包人在工程建设中，应执行重庆市建筑工程相关地方标准。 三、工期要求：合同签订后31日历天。 四、施工范围: 1、一层至顶层空调及通风、防排烟的系统末端施工，包含如下施工范围；
1.课程设计的意义 通过本次的课程设计，使自己拥有一定的暖通空调设计能力；了解一些相关的规范和条例；熟悉并掌握暖通空调设计流程；同时使自己的思维更加的严谨，态度更加的认真，为以后的社会工作奠定了扎实的基础。 2.文献综述 随着国民经济的快速持续发展，作为支柱产业之一的建筑业也得到迅猛发展。而作为建筑业的重要组成部份的暖通空调业，其新产品、新技术、新材料更是层出不穷。暖通空调业发展所遵循的原则，概括起来就是：节能、环保、可持续发展，保证建筑环境的卫生与安全，适应国家的能源结构调整战略，贯彻热、冷计量政策，创造不同地域特点的暖通空调发展技术。因此，如何结合设计的需要，重视相关技术，并有选择而合理的应用在我们的设计中，满足业主要求，提高设计水平，是我们必须努力做到的。 2.1.暖通空调变工况点优化控制及能量管理探讨 2.1.1.工况点优化控制 暖通空调变工况点优化控制问题的研究近年来在我国被重视。S.W.Wang 提出了一种基于整个系统环境的预测响应及能量运行来改变暖通空调系统控制，设定点的系统方法，并用遗传算法对系统进行优化控制，同时优化多个设定点来改善系统响应和降低系统能耗[1]，后来他又采用自适应性控制理论对某海水冷却。空调系统进行了优化控制研究，采用带指数遗忘的最小二乘法参数辨识方法和基因遗传优化算法，对空调系统的空气处理单元进行了优化控制研究[2]。罗启军等人提出了一项动态的优化技术在一个指定期间内，能得到使目标函数( 运行成本或者峰值能耗) 最小的房间温度曲线，该算法还给出了暖通空调设备的最佳开/关时间[3]。K.T.Chan 等人提出用遗传算法对风冷制冷机的冷凝温度设定点进行优化控制以提高制冷机的效率[4]。此外，有许多研究者用人工神经网络来模拟暖通空调系统中各个设备的非线性特性，用于实现对整个空调系统的优化控制。目前，研究者们将更多先进的建模方法和智能优化方法引入到了暖通空调的优化控制中，更加注重变工况点的在线优化控制。何厚建等人对已建的暖通空调各关键设备的静态模型采用用实数编码的遗传算法建立了水系统工作点优化控制策略[5]杨晓平等人采用模糊聚类和RBF方法建立了空气处理单元的动态数学模型，以最终舒适性为目标优化空气处理单元的温湿度和送风压力[6]。孙一坚根据空调负荷变化对一级泵水系统进行变流量控制，取得了显著效果[7]。总之国内的学者更多探讨的是把智能方法引入控制系统的优化中，仿真研究多，实践成果少。
建筑节能中暖通空调的一般技术措施 摘要：随着社会经济的不断发展，各行业的生产经营水平都有了明显的改善和 提升，尤其是在建筑行业中生态环保要求和建筑设施质量要求的不断提高下建筑 工程企业更应以建筑节能为出发点进行工程项目设计才能为城市建设发展提供可 靠保障。暖通空调作为建筑节能设计中的重要一环需要建筑工程企业在此之中投 入更多的成本精力。因此，本文通过对当前建筑中暖通空调安装和耗能现状问题 进行分析，并结合建筑节能要求提出暖通空调一般技术措施，为建筑行业的发展 提升提供一定的参考和借鉴。 关键词：建筑节能；暖通空调；现状；技术措施 前言 建筑节能是建筑行业现阶段发展建设提出的重要要求，减少施工建设过程中 的能源消耗及使用更高性能、更加绿色环保的建筑材料才能实现建设生产的可持 续发展。建筑节能是一个广泛且复杂的概念既要根据建筑耗能量大小来实行相应 的节能技术措施手段，又需要对建筑节能设备进行深入的研究和开发，才能更好 地实现建筑节能的目的。而暖通空调作为建筑设备的重要组成，暖通空调系统在 城市建筑建设中有着广泛的作用发挥，通过对暖通空调非电驱动制冷技术、蓄能 技术、热泵技术等进行研究将能有助于建筑节能目标的实现进而促进社会经济效 益及环境效益的明显提升。 一、建筑工程项目中暖通空调系统的安装和耗能现状 在现阶段的建筑工程项目施工建设中由于设计人员设计不够合理容易忽视一 些节能设计细节，并且在实际建设施工过程中施工技术人员也做到完全复刻设计 图纸中的所有要求这导致建筑工程项目中暖通空调系统的节能性要求无法得到应 用落实。另一方面，暖通空调系统设计安装和使用的时间较为集中多为夏冬两季，而在春秋季节空调系统的使用则相对较少暖通空调设备及安装人员处于低效运行 状态。此外，暖通空调系统的能源消耗主要体现在冷热源、机组设备及系统能耗 三个方面，其中在冷热源上占据了整个系统能源消耗的60%%以上这对建筑节能 工作开展造成了极大的阻碍。近年来，随着现代科学技术的不断进步与发展，暖 通空调节能技术也随之得到了一定的发展和提升，在空调温差调节、热源系统优 化选择、蓄冷系统等功能的实现下建筑节能技术发展将迈向新的高度。 二、建筑节能中暖通空调的一般技术措施 2.1非电驱动制冷技术 传统的暖通空调系统主要采用电力驱动的方式进行制冷，电机机组在运转过 程中需要消耗大量的电力并且随着机组使用年限增多机组的运行效率也会逐渐降 低需要更大的电力支持才能维系起空调运转。而采取非电驱动的制冷防范，利用 燃气技术不仅能够避免用电高峰时期电力紧缺问题，同时燃气技术的环保性较高 在制冷过程中可以通过直燃型和冷热电三联供应的方式进行制冷，这将有效降低 空调使用过程中的能源消耗量。另一方面，蒸发冷却技术这一非电驱动制冷技术 也将能实现建筑节能目的，蒸发冷却技术主要是采用水作为冷却剂有效降低常规 空调中氟利昂使用对大气环境的破坏影响，同时蒸发冷却技术在制冷过程中不需 要消耗压缩功这将有效降低空调使用过程中的能源消耗。 2.2热回收技术 热回收技术主要是通过收集建筑设施内外产生的热量并进行一定的调节来达 到温度控制目的，热回收技术的应用可以有效降低暖通空调系统的能源消耗量同
通风空调工程施工方案1 工艺流程 1.1 通风工程施工工艺流程
2 风管制作 2.1 材料要求 （1）所使用板材、型钢材料应具有出厂合格证书或质量鉴定文件。（2）制作风管及配件的镀锌钢板厚度应符合施工验收规范规定。 （3）风管法兰规格按下表选取。
2.2 操作工艺 （1）工艺流程 （2）板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。 （3）板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。 （4）剪切时，手严禁伸入机械压板空隙中。上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。使用固定式震动剪两手要扶稳钢板，手离开刀口不得小于5cm ，用力均匀适当。 （5）金属薄板制作的风管采用咬口连接、铆钉连接、焊接等不同方法。 咬口连接类型可采用平咬口和角咬口，咬口宽度和留量根据板材厚度而定。 钢板厚度 平咬口宽 角咬口宽 0.7以下 6--8 6--7 0.7—0.82 8--10 7--8 领料 展开下 剪切 倒角 咬口制 风管折 成型 方法兰下料 焊接 冲孔打眼 找平找 打孔打 划线下 圆法兰卷圆 铆法兰 翻边 检验
0.9--1.210--129--10 焊接时可采用气焊、电焊或接触焊，焊缝形式应根据风管的构造和焊接方法而定，可选用：对接焊、搭接焊、角缝、搭接角缝等几种形式。 铆钉连接时，必须使铆钉中心线垂直于板面，铆钉头应把板材压紧，使板缝密合并且铆钉排列整齐、均匀。板材之间铆接一般中间可不加垫料，设计有规定时，按设计要求进行。 （6）咬口连接根据使用范围选择咬口形式。 （7）咬口时手指距滚轮护壳不小于50mm，手不准放在咬口机轨道上，扶稳板料。（8）咬口后的板料将画好的折方线放在折方机上，置于下模的中心线。操作时使机械上刀片中心线与下模中心线重合，折成所需要的角度。 （9）折方时应互相配合并与折方机保持一定距离，以免被翻转的钢板或配件碰伤。 （10）法兰加工 矩形风管法兰加工：方法兰由四根角钢组焊而成，划线下料时应注意使焊成后的法兰内径不小于风管的外径，用型钢切割机按线切断。下料调直后放在冲床上冲铆钉孔及螺栓孔，孔距应符合施工验收规范要求。冲孔后的角钢放在焊接平台上进行焊接，焊接时用各规格模具卡紧。矩形法兰用料规格应符合施工验收规范规定。 （11）矩形风管边长大于或等于630mm其管段长度在1.2m以上均应采取加固措施。（12）风管与法兰组合成形时，风管与扁钢法兰可用翻边连接；与角钢法兰连接时，风管壁厚小于或等于1.5mm时可采用翻边铆接，铆钉规格、铆孔尺寸见下表。 类型风管规格铆孔尺寸铆钉规格 方法兰120--630φ4.5φ4×8 800--2000φ5.5φ5×10 （13）风管与法兰铆接前先进行技术质量复核，合格后将法兰套在风管上，管端留出10mm左右翻边量，管折方线与法兰平面应垂直，然后使用液压铆钉钳或手动夹眼钳用铆钉将风管与法兰铆固，并留出四周翻边。 （14）翻边应平整，不应遮住螺孔，四角应铲平，不应出现豁口，以免漏风。 （15）风管与小部件（短支管等）连接处、三通、四通分支处要严密，缝隙处应用密封胶堵严以免漏风。 3 风管及部件安装 3.1 材料要求
