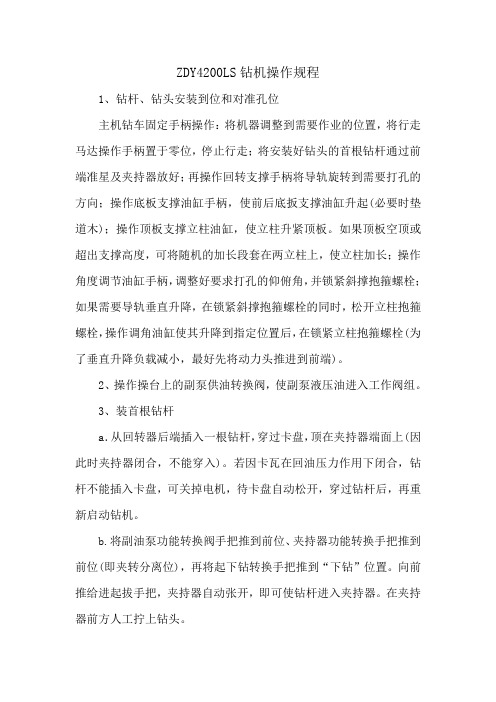

ZDY4200LS煤矿用履带式液压钻机
适用场所
主要用于采掘工作面、掘进工作面两巷（可与皮带巷平行放置），有效防治瓦斯、探放水、地质勘探要求的煤（岩）场所。
同类比较
目前煤矿井下本煤层、掘进工作面、低抽巷大瓦斯抽防孔、探放水等地质勘探孔，大多仍然采用架柱式钻机、一体式履带钻机，存在着诸多缺点：
1、架柱式钻机重量重，移
动钻机需要人工搬运或者手拉葫
芦移动，移动钻机和稳钻时间
长，工人劳动强度大，生产效率
低，尤其是档钻机陷入泥潭时，
钻机更是耗费人力、物力；
2、一体式履带钻机，使用履带行走，在一定程度上使得移钻方便，减少了人力，
但是由于是一体钻机，打钻机构、
动力机构、操作机构在在一个钻车
上，体积大、重量大，收到本身结
构的限制，打孔角度反复为较窄，
切打孔水平角度的调整依靠履带，
角度调整及其不方便，并且其体积
较大，对井下狭小环境的适应能力差。
ZDY4200LS煤矿用履带式液压钻机性能优势：
ZDY4200LS煤矿用履带式液压钻机采用主机泵站分离的方式，是针对煤矿井下狭小工作环境而研发的履带钻机，对煤矿环境有着及其强的适应性,该产品拥有多项专利。
结构特点:
1、采用主机与动力源分体结构、体积小、灵活、操作简单，特别适用于狭窄巷道跨皮带作业；
2、输出转矩4200N·m，转矩大、动力强劲、打孔深、成孔快、钻进效率高；
3、采用垂直和水平两种支撑方式，适用于煤矿井下复杂环境下的支钻、稳钻，
4、钻机不动，通过旋转大盘的旋转，可以实现主轴±90°和水平±180°及角度调整。
5、配置相应的钻具可广泛应用于探放水、抽采瓦斯、放顶、注水、深层地质钻探（适应煤岩复杂地质条件）等场合。
功能特点:

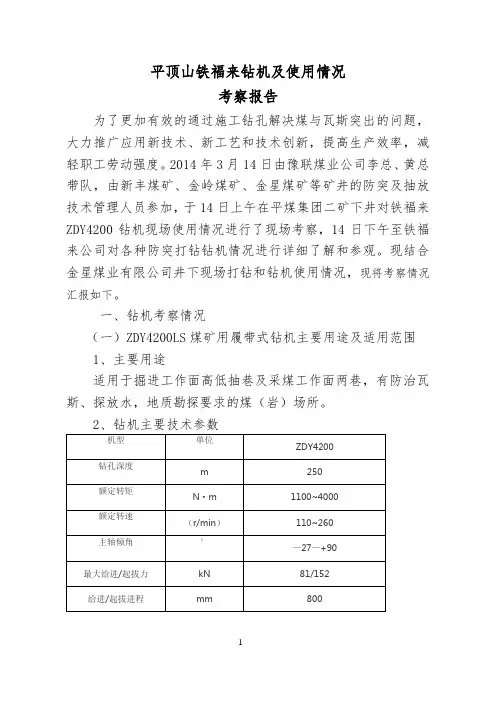

主要技术参数
终孔直径 mm φ73-φ130 φ73-φ130 φ73-φ130
额定转速 r/min 50-170 65-215 80-280
最大给进/起拔力 KN 50/100 50/100 50/100
额定功率 kW 37 55 75
最大行走速度 km/h 1.5 1.5 1.5
车体平台转角
°
±180 ±180 ±180
主机运输状态
外形尺寸（长×宽×高）
mm
3770×1000×2100 3770×1000×2100
3770×1000×
2100
最小结构高度 mm 2100 2100
2100 泵车外形尺寸 （长×宽×高）
mm
2400×1050×
1500
2400×1050×
1500
2400×1050×
1500
政府推荐
? 河南煤矿安全生产科技优秀成果推广项目 ? 煤矿安全生产进步二等奖
