零件加工自检表
文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）

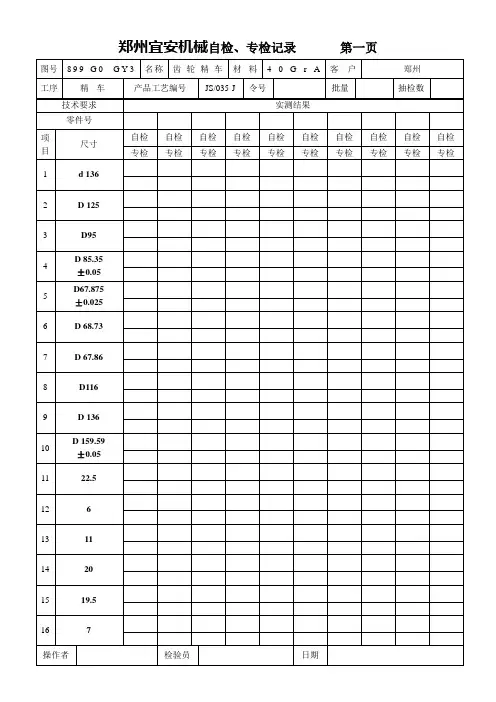

郑州宜安机械有限公司自检、专检记录第一页
郑州宜安机械有限公司自检、专检记录第二页
轴类零件机械加工工艺规程设计 零件图七
摘要 本设计所选的题目是有关轴类零件的设计与加工，通过设计编程，最终用数控机床加工出零件，数控加工与编程毕业设计是数控专业教学体系中构成数控加工技术专业知识及专业技能的重要组成部分，它是运用数控原理，数控工艺，数控编程，制图软件和数控机床实际操作等专业知识对零件进行设计，是对所学专业知识的一次全面训练。熟悉设计的过程有利于对加工与编程的具体掌握，通过设计会使我们学会相关学科的基本理论，基本知识，进行综合的运用，同时还会对本专业有较完善的系统的认识，从而达到巩固，扩大，深化知识的目的。 此次设计也是我们走出校园之前学校对我们的最后一次全面的检验以及提高我们的素质和能力。毕业设计和完成毕业论文也是我们获得毕业资格的必要条件。 设计是以实践为主，理论与实践相结合的，通过对零件的分析与加工工艺的设计，提高我们对零件图的分析能力和设计能力。达到一个毕业生应有的能力，使我们在学校所学的各项知识得以巩固，以更好的面对今后的各种挑战。 此次设计主要是围绕设计零件图七的加工工艺及操作加工零件来展开的，我们在现有的条件下保证质量，加工精度及以及生产的经济成本来完成，对我们来说具有一定的挑战性。其主要内容有：分析零件图，确定生产类型和毛坯，确定加工设备和工艺设备，确定加工方案及装夹方案，刀具选择，切削用量的选择与计算，数据处理，对刀点和换刀点的确定，加工程序的编辑，加工时的实际操作，加工后的检验工作。撰写参考文献，组织附录等等。 关键词 加工工艺、工序、工步、切削用量：切削速度（m/min）、切削深度（mm）、进给量（mm/n、mm/r）。
《机械制造技术基础》综合训练（三）项目名称：机械零件加工工艺规程方案设计 学生：超强鲁晓帆业鑫世辉 汤龙彪田大江邢永强姬笑歌班级：机自15-4班 学号： 03 05 06 10 15 16 20 22 24 任课教师：宏梅 完成时间： 2018.6.15 工程技术大学机械工程学院 二零一八年二月
综合训练项目三机械零件加工工艺规程方案设计 一、目的 1．使学生具有制定工艺规程的初步能力。能综合运用金属切削原理、金属切削刀具、金属切削机床、机床夹具等的基本理论和方法，合理的制定零件的机械加工工艺规程，包括零件工艺性分析、工艺路线拟定，编制零件加工工艺过程卡片。 2．进一步提高查阅资料，熟练地使用设计手册、参考资料等方面的能力。 3．通过设计的全过程，使学生学会进行工艺设计的程序和方法，培养独立思考和独立工作的能力。 二、设计原始条件 1.原始零件图1 2.生产纲领：大批大量生产 三、设计工作容（成果形式） 1．零件图1（比例1:1）； 2．机械加工工艺过程卡片1； 3．设计说明书1份。 四、评价标准 评价表 总成绩：（总分 10%） 指导教师：年月日
摘要 本文是对拔叉零件加工应用及加工的工艺性分析，主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法，设计合理的加工工艺过程。此外还对拔叉零件的两道工序的加工设计了专用夹具. 机床夹具的种类很多，其中，使用围最广的通用夹具，规格尺寸多已标准化，并且有专业的工厂进行生产。而广泛用于批量生产，专为某工件加工工序服务的专用夹具，则需要各制造厂根据工件加工工艺自行设计制造。本论文夹具设计的主要容是设计2套夹具。 关键词：加工工艺；加工方法；工艺文件；夹具
机械加工工艺流程详解 1.机械加工工艺流程 机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写成工艺文件，经审批后用来指导生产。机械加工工艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及检验方法、切削用量、时间定额等。 1.1 机械加工艺规程的作用 (1)是指导生产的重要技术文件 工艺规程是依据工艺学原理和工艺试验，经过生产验证而确定的，是科学技术和生产经验的结晶。所以，它是获得合格产品的技术保证，是指导企业生产活动的重要文件。正因为这样，在生产中必须遵守工艺规程，否则常常会引起产品质量的严重下降，生产率显著降低，甚至造成废品。但是，工艺规程也不是固定不变的，工艺人员应总结工人的革新创造，可以根据生产实际情况，及时地汲取国内外的先进工艺技术，对现行工艺不断地进行改进和完善，但必须要有严格的审批手续。 (2)是生产组织和生产准备工作的依据 生产计划的制订，产品投产前原材料和毛坯的供应、工艺装备的设计、制造与采购、机床负荷的调整、作业计划的编排、劳动力的组织、工时定额的制订以及成本的核算等，都是以工艺规程作为基本依据的。 (3)是新建和扩建工厂（车间）的技术依据 在新建和扩建工厂（车间）时，生产所需要的机床和其它设备的种类、数量和规格，车间的面积、机床的布置、生产工人的工种、技术等级及数量、辅助部门的安排等都是以工艺规程为基础，根据生产类型来确定。除此以外，先进的工艺规程也起着推广和交流先进经验的作用，典型工艺规程可指导同类产品的生产。 1.2 机械加工工艺规程制订的原则 工艺规程制订的原则是优质、高产和低成本，即在保证产品质量的前提下，争取最好的经济效益。在具体制定时，还应注意下列问题： 1)技术上的先进性在制订工艺规程时，要了解国内外本行业工艺技术的发展，通过必要的工艺试验，尽可能采用先进适用的工艺和工艺装备。 2)经济上的合理性在一定的生产条件下，可能会出现几种能够保证零件技术要求的工艺方案。此时应通过成本核算或相互对比，选择经济上最合理的方案，使产品生产成本最低。
型零件的机械加工工艺分析 本章要点 本章介绍典型零件的机械加工工艺规程制订过程及分析，主要内容如下： 1．介绍机械加工工艺规程制订的原则与步骤。 2．以轴类、箱体类、拨动杆零件为例，分析零件机械加工工艺规程制订的全过程。 本章要求：通过典型零件机械加工工艺规程制订的分析，能够掌握机械加工工艺规程制订的原则和方法，能制订给定零件的机械加工工艺规程。 §4.1 机械加工工艺规程的制订原则与步骤§4.1.1机械加工工艺规程的制订原则 机械加工工艺规程的制订原则是优质、高产、低成本，即在保证产品质量前提下，能尽量提高劳动生产率和降低成本。在制订工艺规程时应注意以下问题： 1．技术上的先进性 在制订机械加工工艺规程时，应在充分利用本企业现有生产条件的基础上，尽可能采用国内、外先进工艺技术和经验，并保证良好的劳动条件。 2．经济上的合理性 在规定的生产纲领和生产批量下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，一般要求工艺成本最低。充分利用现有生产条件，少花钱、多办事。 3．有良好的劳动条件 在制订工艺方案上要注意采取机械化或自动化的措施，尽量减轻工人的劳动强度，保障生产安全、创造良好、文明的劳动条件。 由于工艺规程是直接指导生产和操作的重要技术文件，所以工艺规程还应正确、完整、统一和清晰。所用术语、符号、计量单位、编号都要符合相应标准。必须可靠地保证零件图上技术要求的实现。在制订机械加工工艺规程时，如果发现零件图某一技术要求规定得不适当，只能向有关部门提出建议，不得擅自修改零件图或不按零件图去做。 §4.1.2 制订机械加工工艺规程的内容和步骤 1．计算零件年生产纲领，确定生产类型。 2．对零件进行工艺分析 在对零件的加工工艺规程进行制订之前，应首先对零件进行工艺分析。其主要内容包括： （1)分析零件的作用及零件图上的技术要求。 (2)分析零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等； (3)分析零件的材质、热处理及机械加工的工艺性。 3．确定毛坯
第五节零件机械加工工艺规程的制定 零件机械加工工艺规程是规定零件机械加工工艺过程和方法等的工艺文件。 它是在具体的生产条件下，将最合理或较合理的工艺过程，用图表（或文字）的形式制成文本，用来指导生产、管理生产的文件。 、机械加工工艺规程的内容及作用 工艺规程的内容，一般有零件的加工工艺路线、各工序基本加工内容、切削用量、工时定额及采用的机床和工艺装备（刀具、夹具、量具、模具）等。 工艺规程的主要作用如下： 1．工艺规程是指导生产的主要技术文件。合理的工艺规程是建立在正确的工艺原理和实践基础上的，是科学技术和实践经验的结晶。因此，它是获得合格产品的技术保证，一切生产和管理人员必须严格遵守。 2．工艺规程是生产组织管理工作、计划工作的依据。原材料的准备、毛坯的制造、设备和工具的购置、专用工艺装备的设计制造、劳动力的组织、生产进度计划的安排等工作都是依据工艺规程来进行的。 3．工艺规程是新建或扩建工厂或车间的基本资料。在新建扩建或改造工厂或车间时，需依据产品的生产类型及工艺规程来确定机床和设备的数量及种类，工人工种、数量及技术等级，车间面积及机床的布置等。 二、制定工艺规程的原则、原始资料 一）制定工艺规程的原则 制定工艺规程的原则是：在保证产品质量的前提下，以最快的速度、最少的劳动消耗和最低的费用，可靠加工出符合设计图纸要求的零件。同时，还应在充分利用本企业现有生产条件的基础上，尽可能保证技术上先进、经济上合理、并且有良好的劳动条件。 二）制定工艺规程的原始资料 1．产品零件图样及装配图样。零件图样标明了零件的尺寸和形位精度以及其他技术要求，产品的装配图有助于了解零件在产品中的位置、作用，所以，它们是制定工艺规程的基础。 2．产品的生产纲领。 3．产品验收的质量标准。 4．本厂现有生产条件，如机床设备、工艺装备、工人技术水平及毛坯的制 造生产能力等。
30 个机械零件的加工工艺 1、齿轮 图9－17 所示为一双联齿轮，材料为40Cr，精度为7－6－6 级，其加工工艺过程见表9－6。从表中可见，齿轮加工工艺过程大致要经过如下几个阶段：毛坯热处理、齿坯加工、齿形加工、齿端加工、齿面热处理、精基准修正及齿形精加工等。 齿号ⅠⅡ齿号ⅠⅡ 模数22基节偏差±0.016±0.016 齿数 2842齿形公差 0.0170.018 精度等级7GK7JL齿向公差0.0170.017 公法线长度变动量0.0390.024公法线平均长度21.36 0 － 0.05 27.6 0 －0.05 齿圈径向跳 0.0500.042跨齿数45 动 齿轮的主要加工面 1. 齿轮的主要加工表面有齿面和齿轮基准表面，后者包括带孔齿轮的基准 孔、切齿加工时的安装端面，以及用以找正齿坯位置或测量齿厚时用作测量基准的齿顶圆柱面。 2 ．齿轮的材料和毛坯 常用的齿轮材料有15 钢、45 钢等碳素结构钢；速度高、受力大、精度高的齿轮常用合金结构
钢，如20Cr，40Cr，38CrMoAl，20CrMnTiA 等。 齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素，常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。 三．直齿圆柱齿轮的主要技术要求， 1 ．齿轮精度和齿侧间隙 GBl0095 《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12 个精度等级。其中，1～2级为超精密等级；3—5级为高精度等级；6～8 级为中等精度等级；9～12级为低精度等级。用切齿工艺方法加工、机械中普遍应用的等级为7 级。按照齿轮各项误差的特性及它们对传动性能的主要影响，齿轮的各项公差和极限偏差分为三个公差组（表13—4）。根据齿轮使用要求不同，各公差组可以选用不同的精度等级。 齿轮副的侧隙是指齿轮副啮合时，两非工作齿面沿法线方向的距离（即法向侧隙），侧隙用以保证齿轮副的正常工作。加工齿轮时，用齿厚的极限偏差来控制和保证齿轮副侧隙的大小。 2 ．齿轮基准表面的精度齿轮基准表面的尺寸误差和形状位置误差直接影响齿轮与齿轮副的精 度。因此GBl0095 附录中对齿坯公差作了相应规定。对于精度等级为6～8 级的齿轮， 带孔齿轮基准孔的尺寸公差和形状公差为IT6-IT7 ，用作测量基准的齿顶圆直径公差为IT8 ；基准面的径向和端面圆跳动公差，在11-22 μm之间（分度圆直径不 大于400mm的中小齿轮）。 3 ．表面粗糙度齿轮齿面及齿坯基准面的表面粗糙度，对齿轮的寿命、传动中的噪声有一定的 影响。6～8 级精度的齿轮，齿面表面粗糙度Ra 值一般为0．8—3．2μm，基准孔为0．8—1．6 μm，基准轴颈为0．4—1．6μm，基准端面为1．6～3．2 μ m，齿顶圆柱面为3．2μm。 三、直齿圆柱齿轮机械加工的主要工艺问题 1 ．定位基准齿轮加工定位基准的选择应符合基准重合的原则，尽可能与装配基准、测量基准 一致，同时在齿轮加工的整个过程中（如滚、剃、珩齿等）应选用同一定位基 准，以保持基准统一。 带孔齿轮或装配式齿轮的齿圈，常使用专用心轴，以齿坯内孔和端面作定位基准。这种方法定位精度高，生产率也高，适用于成批生产。单件小批生产时，则常用外圆和端面作定位基准，以省去心轴，但要求外圆对孔的径向圆跳动要小，这种方法生产率较低。 2 ．齿坯加工 齿坯加工主要包括带孔齿轮的孔和端面 (1) 齿坯孔加工的主要方案如下： 1) 钻孔一扩孔一铰孔一插键槽
第4章典型零件的机械加工工艺分析 本章要点 本章介绍典型零件的机械加工工艺规程制订过程及分析，主要内容如下： 1．介绍机械加工工艺规程制订的原则与步骤。 2．以轴类、箱体类、拨动杆零件为例，分析零件机械加工工艺规程制订的全过程。 本章要求：通过典型零件机械加工工艺规程制订的分析，能够掌握机械加工工艺规程制订的原则和方法，能制订给定零件的机械加工工艺规程。 §4.1 机械加工工艺规程的制订原则与步骤§4.1.1机械加工工艺规程的制订原则 机械加工工艺规程的制订原则是优质、高产、低成本，即在保证产品质量前提下，能尽量提高劳动生产率和降低成本。在制订工艺规程时应注意以下问题： 1．技术上的先进性 在制订机械加工工艺规程时，应在充分利用本企业现有生产条件的基础上，尽可能采用国内、外先进工艺技术和经验，并保证良好的劳动条件。 2．经济上的合理性 在规定的生产纲领和生产批量下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，一般要求工艺成本最低。充分利用现有生产条件，少花钱、多办事。 3．有良好的劳动条件 在制订工艺方案上要注意采取机械化或自动化的措施，尽量减轻工人的劳动强度，保障生产安全、创造良好、文明的劳动条件。 由于工艺规程是直接指导生产和操作的重要技术文件，所以工艺规程还应正确、完整、统一和清晰。所用术语、符号、计量单位、编号都要符合相应标准。必须可靠地保证零件图上技术要求的实现。在制订机械加工工艺规程时，如果发现零件图某一技术要求规定得不适当，只能向有关部门提出建议，不得擅自修改零件图或不按零件图去做。 §4.1.2 制订机械加工工艺规程的内容和步骤 1．计算零件年生产纲领，确定生产类型。 2．对零件进行工艺分析 在对零件的加工工艺规程进行制订之前，应首先对零件进行工艺分析。其主要内容包括： （1)分析零件的作用及零件图上的技术要求。 (2)分析零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等； (3)分析零件的材质、热处理及机械加工的工艺性。
30个机械零件的加工工艺 1、齿轮 图9- 17所示为一双联齿轮， 材料为40Cr ,精度为7-6 — 6级，其加工工艺过程见表 9-6。 从表中可见，齿轮加工工艺过程大致要经过如下几个阶段：毛坯热处理、齿坯加工、齿形加 工、齿端加工、齿面热处理、精基准修正及齿形精加工等。 r H 口 齿号 I n r H 口 齿号 I n 模数 2 2 基节偏差 ± 0.016 ± 0.016 齿数 28 42 齿形公差 0.017 0.018 精度等级 7GK 7JL 齿向公差 0.017 0.017 公法线长度 变动量 0.039 0.024 公法线平均长 度 21.36 0 - 0.05 27.6 0 - 0.05 齿圈径向跳 0.050 0.042 跨齿数 4 5 动 齿轮的主要加工面 1.齿轮的主要加工表面有齿面和齿轮基准表面，后者包括带孔齿轮的基准 孔、切齿加工时的安装端面，以及用以找正齿坯位置或测量齿厚时用作测量基准 的齿顶圆柱面。 2 .齿轮的材料和毛坯 常用的齿轮材料有15钢、45钢等碳素结构钢；速度高、受力大、精度高 的 齿轮常用合金结构钢，如 20Cr ，40Cr ，38CrMoAI , 20CrMnTiA 等。 Bee 督 -—*
齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量 等因素，常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。 三.直齿圆柱齿轮的主要技术要求， 1 ?齿轮精度和齿侧间隙 GBI0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。 其中，1?2级为超精密等级；3—5级为高精度等级；6?8级为中等精度等级；9?12级为低精度等级。用切齿工艺方法加工、机械中普遍应用的等级为7级。按照齿轮各项误差的特性及它们对传动性能的主要影响，齿轮的各项公差和极限偏差 分为三个公差组（表13—4）。根据齿轮使用要求不同，各公差组可以选用不同的精度等级。 齿轮副的侧隙是指齿轮副啮合时，两非工作齿面沿法线方向的距离（即法向侧隙），侧隙用以保证齿轮副的正常工作。加工齿轮时，用齿厚的极限偏差来控制和保证齿轮副侧隙的大小。 2 .齿轮基准表面的精度 齿轮基准表面的尺寸误差和形状位置误差直接影响齿轮与齿轮副的精度。因此GBI0095附录中对齿坯公差作了相应规定。对于精度等级为6?8级的齿轮， 带孔齿轮基准孔的尺寸公差和形状公差为IT6-IT7，用作测量基准的齿顶圆直径 公差为IT8 ;基准面的径向和端面圆跳动公差，在11-22卩m之间（分度圆直径不大于400mm的中小齿轮）。 3 .表面粗糙度 齿轮齿面及齿坯基准面的表面粗糙度，对齿轮的寿命、传动中的噪声有一定 的影响。6?8级精度的齿轮，齿面表面粗糙度Ra值一般为0. 8—3. 2卩m基准孔为0. 8 — 1. 6卩m,基准轴颈为0. 4—1. 6卩m,基准端面为 1 . 6?3. 2 卩m,齿顶圆柱面为3. 2卩m= 三、直齿圆柱齿轮机械加工的主要工艺问题 1 .定位基准 齿轮加工定位基准的选择应符合基准重合的原则，尽可能与装配基准、测量 基准一致，同时在齿轮加工的整个过程中（如滚、剃、珩齿等）应选用同一定位基 准，以保持基准统一。 带孔齿轮或装配式齿轮的齿圈，常使用专用心轴，以齿坯内孔和端面作定位 基准。这种方法定位精度高，生产率也高，适用于成批生产。单件小批生产时， 则常用外圆和端面作定位基准，以省去心轴，但要求外圆对孔的径向圆跳动要小，
机械零件加工工艺过程的基本知识 在制造生产过程中，由于零件的要求和生产条件等不同，其制造工艺方案也不相同。相同的零件采用不同的工艺方案生产时，其生产效率、经济效益也是不相同的。在确保零件质量的前提下，拟定具有良好的综合技术经济效益、合理可行的工艺方案的过程称为零件的工艺过程设计。 一、生产过程和工艺过程 1.生产过程 由设计图纸变为产品，要经过一系列的制造过程。通常将原材料或半成品转变成为产品所经过的全部过程称作生产过程。生产过程通常包括: (1)技术准备过程包括产品投产前的市场调查、预测、新产品鉴定、工艺设计、标准化审查等。 (2) 或工艺过程指直接改变原材料半成品的尺寸、形状、表面的相互位置、表面粗糙度或性能，使之成为成品的过程。例如液态成形、塑变成形、焊接、粉末成形、切削加工、热处理、表面处理、装配等，都属于工艺过程。 将合理的工艺过程编写成用以指导生产的技术文件，这份技术文件称作工艺规程。 (3)辅助生产过程指为了保证基本生产过程的正常进行所必须的辅助生产活
动。 (4)生产服务过程指原材料的组织、运输、保管、储存、供应及产品包装、销售等过程。 2.工艺过程的组成 零件的切削加工工艺过程由许多工序组合而成，每个工序又由工位、工步、走刀和安装组成。 (1)工序指在一台机床上或在同一个工作地点对一个或一组工件连续完成的那部分工艺过程。划分工序的依据是工作地点是否变化和工作是否连续。 图2-1所示阶梯轴的加工工艺过程见表2-1。
表2一1工序的划分，是由一个人在一台车床上连续完成车两端面、钻两顶尖孔后，便换一个工件加工，重复以上内容，则这部分工艺过程为一个工序。该人又在同一台车床上连续完成粗车各外圆、半精车各外圆、倒角后，便换一个工件加工，重复以上内容，则这部分工艺过程又为一个工序。如果是由一个人在一台车床上连续完成车两端面、钻两顶尖孔、粗车各外圆、半精车各外圆、倒角后再换第二个工件重复这些内容，则这部分工艺过程是一个工序，而不是两个工序。 (2)工步指在一个工序中，当工件的加工表面、切削刀具和切削用量中的转速与进给量均保持不变时所完成的那部分工序。加工表面较多的工序，可分为若干
精密零件第一品牌https://www.doczj.com/doc/271961922.html, 深圳爱得利友情分享 精密机械零件加工工艺 简介 精密机械零件制造生产过程中，在确保零件质量的前提下，拟定具有良好的综合技术经济效益、合理可行的工艺方案的过程称为零件的工艺过程设计。 基本概念 生产过程和工艺过程 1、生产过程：由设计图纸变为产品，要经过一系列的制造过程。通常将原材料或半成品转变成为产品所经过的全部过程称作生产过程。 2、工艺过程的组成：零件的切削加工工艺过程由许多工序组合而成，每个工序又由工位、工步、走刀和安装组成。 零件的工艺过程 一、制订工艺规程的要求和步骤 工艺规程是指导生产的技术文件，工艺规程必须经济合理。零件的工艺规程就是零件的加工方法和步骤。内容:加工工艺(热处理工序)，确定各工序所用的机床、装夹方法、度量方法、加工余量、切削用量和工时定额等。将各项内容填写在一定形式的卡片上，这就是机械加工工艺的规程，即机械加工工艺卡片。 二、零件的工艺分析，其主要内容有: (1)检查零件的图纸是否完整和正确，分析零件主要表而的精度、表而完整性、技术要求等在现有生产条件下能否达到。 (2)检查零件材料的选择是否恰当，是否会使工艺变得困难和复杂。 (3)审查零件的结构工艺性，检查零件结构是否能经济地、有效地加工出来。 三、常用的工艺文件有以下几种。 (1)机械加工工艺过程卡片:其主要作用是简要说明机械加工的工艺路线。 (2)机械加工工序卡片:要求工艺文件尽可能地详细、完整，除了有工序目录以外，还有每道工序的工序卡片。 (3)机械加工工艺(综合)卡片。采用一种比机械加工工艺过程卡片详细，比机械加工序卡片简单灵活的机械加工工艺卡片。
30个机械典型零件的加工工艺 1、齿轮 一． 图9－17所示为一双联齿轮，材料为40Cr，精度为7－6－6级，其加工工艺过程见表9－6。从表中可见，齿轮加工工艺过程大致要经过如下几个阶段：毛坯热处理、齿坯加工、齿形加工、齿端加工、齿面热处理、精基准修正及齿形精加工等。 二．齿轮的主要加工面 1.齿轮的主要加工表面有齿面和齿轮基准表面，后者包括带孔齿轮的基准 孔、切齿加工时的安装端面，以及用以找正齿坯位置或测量齿厚时用作测量基准 的齿顶圆柱面。
2．齿轮的材料和毛坯 常用的齿轮材料有15钢、45钢等碳素结构钢；速度高、受力大、精度高的齿轮常用合金结构钢，如20Cr，40Cr，38CrMoAl，20CrMnTiA等。 齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素，常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。 三．直齿圆柱齿轮的主要技术要求， 1．齿轮精度和齿侧间隙 GBl0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。 其中，1～2级为超精密等级；3—5级为高精度等级；6～8级为中等精度等级；9～12级为低精度等级。用切齿工艺方法加工、机械中普遍应用的等级为7级。按照齿轮各项误差的特性及它们对传动性能的主要影响，齿轮的各项公差和极限偏差分为三个公差组(表13—4)。根据齿轮使用要求不同，各公差组可以选用不同的精度等级。 齿轮副的侧隙是指齿轮副啮合时，两非工作齿面沿法线方向的距离(即法向侧隙)，侧隙用以保证齿轮副的正常工作。加工齿轮时，用齿厚的极限偏差来控制和保证齿轮副侧隙的大小。 2．齿轮基准表面的精度 齿轮基准表面的尺寸误差和形状位置误差直接影响齿轮与齿轮副的精度。因此GBl0095附录中对齿坯公差作了相应规定。对于精度等级为6～8级的齿轮，带孔齿轮基准孔的尺寸公差和形状公差为IT6-IT7，用作测量基准的齿顶圆直径公差为IT8；基准面的径向和端面圆跳动公差，在11-22μm之间(分度圆直径不大于400mm的中小齿轮)。 3．表面粗糙度 齿轮齿面及齿坯基准面的表面粗糙度，对齿轮的寿命、传动中的噪声有一定的影响。6～8级精度的齿轮，齿面表面粗糙度Ra值一般为0．8—3．2μm，基准孔为0．8—1．6 μm，基准轴颈为0．4—1．6μm，基准端面为1．6～3．2μm，齿顶圆柱面为3．2μm。 三、直齿圆柱齿轮机械加工的主要工艺问题 1．定位基准 齿轮加工定位基准的选择应符合基准重合的原则，尽可能与装配基准、测量基准一致，同时在齿轮加工的整个过程中(如滚、剃、珩齿等)应选用同一定位基
机械零件加工技术要求汇总 零件的轮廓处理： 1、未注形状公差应符合GB1184-80的要求。 2、未注长度尺寸允许偏差±0.5mm。 3、未注圆角半径R5。 4、未注倒角均为C2。 5、锐角倒钝。 6、锐边倒钝，去除毛刺飞边。 零件表面处理： 1、零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 2、加工的螺纹表面不允许有黑皮、磕碰、乱扣和毛刺等缺陷。 所有需要进行涂装的钢铁制件表面在涂漆前，必须将铁锈、氧化皮、油脂、灰尘、泥土、盐和污物等除去。 3、除锈前，先用有机溶剂、碱液、乳化剂、蒸汽等除去钢铁制件表面的油脂、污垢。 4、经喷丸或手工除锈的待涂表面与涂底漆的时间间隔不得多于6h。 5、铆接件相互接触的表面，在连接前必须涂厚度为30～40μm防锈漆。搭接边缘应用油漆、腻子或粘接剂封闭。由于加工或焊接损坏的底漆，要重新涂装。 零件的热处理： 1、经调质处理，HRC50～55。 2、中碳钢：45 或40Cr 零件进行高频淬火，350～370℃回火，HRC40～45。 3、渗碳深度0.3mm。 4、进行高温时效处理。 精加工后技术要求 1、精加工后的零件摆放时不得直接放在地面上，应采取必要的支撑、保护措施。 2、加工面不允许有锈蛀和影响性能、寿命或外观的磕碰、划伤等缺陷。 3、滚压精加工的表面，滚压后不得有脱皮现象。 4、最终工序热处理后的零件，表面不应有氧化皮。经过精加工的配合面、齿面不应有退火 零件的密封处理： 1、各密封件装配前必须浸透油。 2、组装前严格检查并清除零件加工时残留的锐角、毛刺和异物。保证密封件装入时不被擦伤。 3、粘接后应清除流出的多余粘接剂。
常用机械零件的加工工艺 1、齿轮 一． 图9－17所示为一双联齿轮，材料为40Cr，精度为7－6－6级，其加工工艺过程见表9－6。 从表中可见，齿轮加工工艺过程大致要经过如下几个阶段：毛坯热处理、齿坯加工、齿形加工、齿端加工、齿面热处理、精基准修正及齿形精加工等。 齿号ⅠⅡ齿号ⅠⅡ 模数 2 2 基节偏差±0.016 ±0.016 齿数28 42 齿形公差0.017 0.018 精度等级7GK 7JL 齿向公差0.017 0.017 公法线长度变动量0.039 0.024 公法线平均长 度 21.36 0－ 0.05 27.6 0－0.05 齿圈径向跳 动 0.050 0.042 跨齿数 4 5 二．齿轮的主要加工面 1.齿轮的主要加工表面有齿面和齿轮基准表面，后者包括带孔齿轮的基准孔、切齿加工时的安 装端面，以及用以找正齿坯位置或测量齿厚时用作测量基准的齿顶圆柱面。 2．齿轮的材料和毛坯 常用的齿轮材料有15钢、45钢等碳素结构钢；速度高、受力大、精度高的齿轮常用合金结构钢，如20Cr，40Cr，38CrMoAl，20CrMnTiA等。 齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素，常用的有棒
料、锻造毛坯、铸钢或铸铁毛坯等。 三．直齿圆柱齿轮的主要技术要求， 1．齿轮精度和齿侧间隙 GBl0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。其中，1～2级为超精密等级；3—5级为高精度等级；6～8级为中等精度等级；9～12级为低精度等级。用切齿工艺方法加工、机械中普遍应用的等级为7级。按照齿轮各项误差的特性及它们对传动性能的主要影响，齿轮的各项公差和极限偏差分为三个公差组(表13—4)。根据齿轮使用要求不同，各公差组可以选用不同的精度等级。 齿轮副的侧隙是指齿轮副啮合时，两非工作齿面沿法线方向的距离(即法向侧隙)，侧隙用以保证齿轮副的正常工作。加工齿轮时，用齿厚的极限偏差来控制和保证齿轮副侧隙的大小。 2．齿轮基准表面的精度 齿轮基准表面的尺寸误差和形状位置误差直接影响齿轮与齿轮副的精度。因此GBl0095附录中对齿坯公差作了相应规定。对于精度等级为6～8级的齿轮，带孔齿轮基准孔的尺寸公差和形状公差为IT6-IT7，用作测量基准的齿顶圆直径公差为IT8；基准面的径向和端面圆跳动公差，在11-22μm之间(分度圆直径不大于400mm的中小齿轮)。 3．表面粗糙度 齿轮齿面及齿坯基准面的表面粗糙度，对齿轮的寿命、传动中的噪声有一定的影响。6～8级精度的齿轮，齿面表面粗糙度Ra值一般为0．8—3．2μm，基准孔为0．8—1．6 μm，基准轴颈为0．4—1．6μm，基准端面为1．6～3．2μm，齿顶圆柱面为3．2μm。 三、直齿圆柱齿轮机械加工的主要工艺问题 1．定位基准 齿轮加工定位基准的选择应符合基准重合的原则，尽可能与装配基准、测量基准一致，同时在齿轮加工的整个过程中(如滚、剃、珩齿等)应选用同一定位基准，以保持基准统一。 带孔齿轮或装配式齿轮的齿圈，常使用专用心轴，以齿坯内孔和端面作定位基准。这种方法定位精度高，生产率也高，适用于成批生产。单件小批生产时，则常用外圆和端面作定位基准，以省去心轴，但要求外圆对孔的径向圆跳动要小，这种方法生产率较低。 2．齿坯加工 齿坯加工主要包括带孔齿轮的孔和端面 (1)齿坯孔加工的主要方案如下： 1)钻孔一扩孔一铰孔一插键槽 2)钻孔一扩孔一拉键槽一磨孔 3)车孔或镗孔一拉或插键槽—磨孔 (2)齿坯外圆和端面主要采用车削。大批、大量生产时，常采用高生产率机床加工齿坯，如多轴
机械制造工艺 课程设计说明书题目：设计“最终传动装置”零件的机械 加工工艺规程（大批生产） 系别物理与机电工程系 专业2007机械设计制造及其自动化 姓名荣华 学号 指导老师邓志勇
三明学院2010 年6 月10 日
机械制造工艺学课程设计任务书 题目：设计“最终传动箱盖”零件的机械加工工艺规程（大批生产） 设计要求：1、未注明铸造圆角R2～3 2、铸件表面不得有粘砂，裂纹等缺陷 3、材料：HT150 4、去毛刺、锐棱 5、铸件应消除应力 容：1.课程设计说明书1份 2.零件图 1 3.毛坯图 1 4.机械加工工艺过程综合卡片 1 5.机械加工工序卡片 3
目录 序言 (2) 一、零件的分析 (2) （一）零件的作用 (2) （二）零件的分析 (2) 二、工艺规程设计 (2) （一）确定毛坯的制造形式 (2) （二）基面的选择 (2) （三）制定工艺路线 (3) （四）机械加工余量、工序尺寸及毛坯尺寸的确定 (4) （五）加工基本时间（机动时间） (11) 三、总结 (13) 四、参考文献 (13)
序言 机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。 课程设计的主要目的： （1）通过课程设计使我们综合运用机械制造工艺学课程及相关的必修课程的知识，起到巩固、融会贯通及拓展有关机械制造方面的知识的作用，树立正确的设计思路； （2）通过课程设计的实践，培养了学生分析和解决工程实际问题的能力，使我们掌握机械零件的设计、加工及检验的方法； （3）提高了我们的设计和分析能力，如计算能力、绘图能力、计算机辅助设计能力等，同时，也使我们熟悉设计资料及手册的使用 就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
机械零件的加工工艺和各种特点分析 来源：中国机床商务网 孔作为机械零件上最常见和最常用的特征，起着不同的作用和用途，有定位孔、基准孔、装配孔、工艺孔等等，孔的精度和要求也大不一样，在先进的数控设备应用的同时，孔的传统加工工艺势必受到极大的冲击，孔加工的方式、工艺、刀具等也随之而变，以铣代钻、以铣代铰、以铣代镗也应用而生，在提高产品加工的质量和生产效率的同时，应不断探索孔的加工工艺，寻找新的加工方法，不断提升制造水平。本文是笔者在总结自身对孔加工经验的基础上，试图以此为例，分析和发现孔加工的一般性规律，文章从钻孔、铰孔、镗孔、铣孔的工艺出发，剖析各工艺过程的利弊，意在探索高质量高精度加工的工艺过程，找出浅显可行的技术分析方法。 孔是机械零件上极为常见的特征，在许多类零件上都带有孔。据其使用特性及作用不同，加工时的尺寸精度及表面质量大不一样，然随着三轴联动数控铣床及加工中心的不断应用，孔的加工工艺也发生着重大的变化，孔的加工不再以钻削加工为主了，取而代之的是工艺集中的复合加工工艺，既便如此，也不能说一个高精度要求的孔的加工工艺是固定一尘不变的。北京机床研究所副总工艺师金福吉一针见血地指出：“我国孔加工的工艺跟质量落后发达国家30年一点也不为过，究其原因，就在于孔的加工工艺的落后。”实际上，孔的加工是刀具在工件内部进行，切屑的排除、散热、观察都比较困难，孔的大小又限制了刀具的大小，孔的精度也限制了刀具的精度等级，测量内孔的尺寸又不方便。由此可见，在传统孔加工工艺的基础上，急需新的孔加工工艺，这些均要求加工人员要重视孔的加工工艺和各种特点。 一、钻削加工 1.所用刀具 刀具有普通麻花钻、可转位浅孔钻、扁钻等。在加工中心上钻孔，大多数采用普通麻花钻。麻花钻有高速钢和硬质合金两种。麻花钻的组成，它主要由工作部分和柄部组成。工作部分包括切削部分和导向部分。 麻花钻的切削部分有两个主切削刃、两个副切削刃和一个横刃。两个螺旋槽是切削流经的表面，为前刀面;与工件过渡表面(即孔底)相对的端部两曲面为主后刀面;与工件已加工表面(即孔壁)相对的两条刃带为副后刀面。前刀面与主后刀面的交线为主切削刃，前刀面与副后刀面的交线为副切削刃，两个主后刀面的交线为横刃。横刃与主切削刃在断面上投影间的夹角称为横刃斜角，横刃斜角Ψ=50°—55°;主切削刃上各点的前角、后角是变化的，外缘处前角约30°，钻心处前角接近0°，甚至是负值;两条主切削刃在与其平行的平面内的投影之间的夹角为顶角，标准麻花钻的顶角2ψ=118°。 麻花钻导向部分其导向、修光、排屑和输送切削液作用，也是切削部分的后备。 根据柄部不同，麻花钻有莫氏锥柄和圆柱柄两种。直径为8—80mm的麻花钻多为莫氏锥柄，可直接装在带有莫氏锥孔的刀柄内，刀具长度不能调节。直径0.1—20mm的麻花钻多为圆柱柄，可装在钻夹头刀柄上。中等尺寸麻花钻两种形式均可选用。 2.工艺特性
