视频监控集中存储容量计算方法
公式如下：
存储总容量（TB）=摄像机路数×视频带宽（Mbps）×1024（M变K）×1024（K 变B）×录像时间［3600秒（1小时）×24（1天）×天数）］÷8（bit）÷1000（B变K）÷1000（K变M）÷1000（M变G）÷1000（G变T）
以1110路摄像机为例，每路数字视频流在按照MEPG-4编码方式码率2Mbps，存储7天，计算集中存储磁盘阵列所需1TB硬盘个数：
存储总容量（TB）=1110×2Mbps×1024（M变K）×1024（K变B）×3600秒×24小时×7天÷8（bit）÷1000（B变K）÷1000（K变M）÷1000（M变G）÷1000（G变T）≈176T（即需176块硬盘）
如果涉及RAID存储方式，再依据硬盘分配数量计算最终硬盘数量。
RAID5磁盘阵列硬盘容量计算
RAID5容量计算的公式＝（硬盘数量-1）*容量
三块300G硬盘算法：（3-1）*300＝600
IDE硬盘实际容量都是不足的，所有生产厂家都如此，没话说。
做RAID的硬盘，除了主引导区、文件分配表，引导区要专用容量外，可能比一般硬盘要多出记录RAID信息的空间吧。
RAID0,RAID10,RAID5的实际容量如何计算？RAID0=硬盘容量*硬盘数量
RAID0=G*N
RAID10=硬盘容量*硬盘数量/2
RAID10=G*N/2
RAID5=硬盘容量*(硬盘数量-1)
RAID5=G*(N-1)
WW
安防监控视频存储 安防监控视频存储中，一个很重要的问题就是硬盘能录多久的监控视频?要保留30天的监控需要多大的硬盘容量?一天能录制多大的视频?在解释这些问题之前，我们先了解以下信息： IPC码率 摄像机的码率即监控视频流的带宽，分为主码流和子码流，主码流用来存储，子码流一般用来预览。在不同分辨率/帧率以及画面效果时码率大小有所差异，默认情况下1080P的摄像头主码率为4M，720P的主码率为2M。 硬盘容量 即硬盘的存储空间大小，一般有500G/1T/2T/4T/6T，1T=1024G，1G=1024M，一般监控硬件的存储容量超过1T。需要注意的是，硬盘实际可用于存储视频的容量为总容量的90%，即容量系数为0.9。 监控路数 需要录像的监控摄像机数量，如6个摄像机需要保存录像，则为6路。 计算方法 单日录像大小=主码流(M)÷8×3600(秒)×24(小时)×通道数÷1024录像天数=硬盘容量(G)×1024×系数×8÷3600(秒)÷24(时)÷主码流(M)÷通道数 如：1个1080P摄像头，4M主码流的一天视频大小： 4÷8×3600×24×1=43200M≈42GB 以下，我们按照上述计算方法，我们列出常见网络情况下硬盘使用情况： 2TB=2048GB，实际存储大小≈2048×0.9=1843GB 说明：实际工程环境中，可能是多种类型的摄像机组合使用，计算方法类似。
根据以上计算，如果有4个720P(主码流2M)的摄像机，监控视频需要保存7天，则需要硬盘的存储容量至少为7×84GB=588GB，此时建议选购容量超过1T 的硬盘。同样，如果有4路720P的摄像机，监控视频需要保存一个月(30天)，则需要硬盘容量为30×84GB=2520GB，建议选购3TB以上的硬盘。
视频存储总容量的计算 视频存储容量的计算公式如下： 容量=码流/8 X视频路数X监控天数X 24小时X 3600秒 注：码流是以Mbps或Kbps为单位，码流除以8是把码流从bit转换为byte，结果相应的是MB或KB 按计算公式，以一个中小规模的例子计算： 500路监控路数，2Mbps D1格式，数据存储30天，需要的存储容量： 2Mbps/8 X 500 路X 30 天X 24 小时X 3600 秒/1024/1024 ?300TB 存储空间单位换算：1TB = 1024GB = 1024 X 1024MB = 1024 X 1024 X 1024KB = 1,073,741,824Byte 硬盘容量单位换算：1TB = 1000GB = 1000 X 1000MB = 1000 X 1000 X 1000KB = 1,000,000,000Byte
基本的算法是： 【码率】（kbps ）=【文件大小（字节）】X8/【时间（秒）】/1024 码流（Data Rate ）是指视频文件在单位时间内使用的数据流量，也叫码率，是 他是视频编码中画面质量控制中最重要的部分。 同样分辨率下，视频文件的码流 越大，压缩比就越小，画面质量就越高。 所以应该是一样的，只是称谓不同 分薪率耒示静的尺寸犬小（或廉素埶重）I 用于设養录蟻的囹禄尺寸?正 如前面所谬 在监^申常用的曲粹有QOF 、CIFs HD1s 2CF ，DCIF. 4CIF 和D1.720P. 1060P?几和 分莽聿是决走傥率（码率〉的主叢因靑，不同的 分笹至要采用不同的位華，它们之问的关粟如下罔所示' P>p 計 : > 10M 图棘廉里 压翳码奉 倍输希竞（平均 Q ） 录蟻文件尺寸上瞑 兆学和 小时3&） 「 512Kbps 540Kbps ^225 352&28* 384Kbps 400Kbps <169 晋通 256KDP5 280Kbps 5112 DCF 最堺 1.2Mbps ULI&pS ^540 528*384 7C0KDPS 730Kt )DS 1333 普通 512Kbps 540 Kbps ^225 D1 2Mbps 2.2Mt )p￡ iQOO 704^576 1.75Mbps 1.0Mt )ps ^?ea 普通 1.5Mbps 1.7 Mbps <675 720P 最毎 10M&D3 11Mbps 1260*720 6Mbps 6.6 Mbps ^2700 晋通 2Mbps 2.2tflt )ps ￡900 分赫輩、咼車、帯宽及埶榻重耐昵表《囹像師至：乃帧电审柔件下） I SIJk JGfiR LL1 1 JM
视频监控存储空间计算方法在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。 比特率是指每秒传送的比特(bit)数。单位为bps(BitPerSecond)，比特率越高，传送的数据越大。比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大;如果比特率越少则情况刚好相反。 码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。 上行带宽就是本地上传信息到网络上的带宽。上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。 下行带宽就是从网络上下载信息的带宽。下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。 不同的格式的比特率和码流的大小定义表： 传输带宽计算： 比特率大小×摄像机的路数=网络带宽至少大小; 注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载 到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是 512kbps=64kb/s，其下行带宽是2Mbps=256kb/s 例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1 个监控中心，远程监看及存储视频信息，存储时间为30天。不同视频格式的带宽及存储空间大小计算如下： 地方监控点： CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为： 512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行 带宽) 即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps; D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为： 1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽) 即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps; 720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽) 即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;
视频监控工程中硬盘存储容量的计算 根据常规的容量计算公式： 1、每通道每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时 硬盘容量计算公式： 2、每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数 码流 CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好” DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好” D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好” 以16路硬盘录像，CIF格式举例： 每通道每小时录像文件大小 512×3600÷8÷1024=225Mbps/小时 硬盘容量为 225Mbps×24小时×16路×3030天=2592000Mbps（约2600G） 常用的存储格式和码流： CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好” DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好” D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好” 目前国内主流的硬盘录像机采用两种分辨率：CIF和D1,如果采用CIF分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些. 音频码流为固定16kbps，每小时所占容量很小，可以忽略不计 硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。最大可以连
接8块2000GB的硬盘，总容量可高达16T（目前市面上最大的硬盘在1000GB左右），！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？ 硬盘容量占用计算：以正常画面质量计算，每路每小时200M。例如16路硬盘录像机，同时录像的情况下每小时共占用硬盘3.2G。根据不同应用场所，可以采用动态录像等方式进行录像，这样保证录像资料均为有效部分。 有些情况下为减少硬盘投入，可按每路每小时100M设置录像质量，但画面质量不能保证。建议只在要求不高的情况下使用。 各种DVR录像画质与占用硬盘空间对比表 一般工程计算公式：每小时数据量 * 24小时 * 天数 = ？ G 注： 这里说的硬盘容量大小的工程计算，是指在一定的视频格式和分辨率基本确定的情况下，硬盘最小容量的确定。 由于采用各类编码技术（软件）和编码设备（硬件），即所谓智能（自动）调整码率而可以节余的容量不在考虑范围之内。 1G = 1024M;1T=1024G,但硬盘容量都因为工业生产的方便，实际都是以1000为单位。
存储设计 根据要求，福建工程学院监控系统采用集中式存储解决方案。具体设计为：在监控中心部署H3C EX1000S IPSAN存储服务器，前端所有摄像头的图像通过监控专网传输到监控中心，集中存储到IPSAN服务器上。 监控平台建成后，还需针对存储需求进行不同码流设计： CIF：图像分辨率为352×288 D1：图像分辨率为720×576 采用CIF方式：每路每秒是采用512K进行存储，我们参考512k存储系统按照160个摄像头存储30天的需求，共需要存储容量； (计算公式：存储容量（GB)＝（码流/1024/1024/8）×CBR影响系数×60秒×60分钟×24小时×天数） ●以512K单路视频图像码流，计算图像存储容量。 每小时容量=3600秒×（512/1024/1024/8）×1.10=0.242G/小时 每路图像一天24小时 一天容量=24 Hour×0.242GB/Hour=5.801GB/天 一月容量=30 天×5.801GB/天=174.03GB 160个摄像头保存30天容量=160×174.03GB =27844.8GB=27.8TB 采用Full D1方式：每路每秒是采用2M进行存储，我们参考2M存储系统按照14个摄像头存储30天的需求，共需要存储容量； (计算公式：存储容量（GB)＝（码流/1024/1024/8）×CBR影响系数×60秒×60分钟×24小时×天数） ●以1M单路视频图像码流，视频图像分辨率为D1 720*576 PAL 25 帧,计算图像存储容量。 每小时容量=3600秒×（2048/1024/1024/8）×1.10=0.967G/小时 每路图像一天24小时 一天容量=24 Hour×0.967GB/Hour=23.203GB/天 一月容量=30 天×23.203GB/天=696.09GB 14个摄像头保存30天容量=14×696.09GB =9745.26GB=9.75TB
1080P、720P、4CIF、CIF所需要的理论带宽在视频监控系统中,对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系;下面对视频存储空间大小与传输带宽的之间的计算方法做以先容; 比特率是指每秒传送的比特bit数;单位为bpsBitPerSecond,比特率越高,传送的数据越大;比特率表示经过编码压缩后的音、视频数据每秒钟需要用多少个比特来表示,而比特就是二进制里面最小的单位,要么是0,要么是1;比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大；假如比特率越少则情况恰好相反; 码流DataRate是指视频文件在单位时间内使用的数据流量,也叫码率,是视频编码中画面质量控制中最重要的部分;同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高; 上行带宽就是本地上传信息到网络上的带宽;上行速率是指用户电脑向网络发送信息时的数据传输速率,比如用FTP上传文件到网上往,影响上传速度的就是“上行速率”; 下行带宽就是从网络上下载信息的带宽;下行速率是指用户电脑从网络下载信息时的数据传输速率,比如从FTP服务器上文件下载到用户电脑,影响下传速度的就是“下行速率”; 不同的格式的比特率和码流的大小定义表： 传输带宽计算： 比特率大小×摄像机的路数=网络带宽至少大小；
注：监控点的带宽是要求上行的最小限度带宽监控点将视频信息上传到监控中心；监控中心的带宽是要求下行的最小限度带宽将监控点的视频信息下载到监控中心；例：电信2Mbps的ADSL宽带,50米红外摄像机理论上其上行带宽是512kbps=64kb/s,其下行带宽是2Mbps=256kb/; 例：监控分布在5个不同的地方,各地方的摄像机的路数：n=1020路1个监控中心,远程监看及存储视频信息,存储时间为30天;不同视频格式的带宽及存储空间大小计算如下：地方监控点： CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps,10路摄像机所需的数据传输带宽为： 512Kbps视频格式的比特率×10摄像机的路数≈5120Kbps=5Mbps上行带宽 即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps； D1视频格式每路摄像头的比特率为 1.5Mbps,即每路摄像头所需的数据传输带宽为1.5Mbps,10路摄像机所需的数据传输带宽为： 1.5Mbps视频格式的比特率×10摄像机的路数=15Mbps上行带宽 即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps； 720P100万像素的视频格式每路摄像头的比特率为2Mbps,即每路摄像头所需的数据传输带宽为2Mbps,10路摄像机所需的数据传输带宽为： 2Mbps视频格式的比特率×10摄像机的路数=20Mbps上行带宽 即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps；
安防监控硬盘容量计算公式 1.监控摄像头的数量：硬盘容量的需求与监控摄像头的数量成正比。 通常，每个摄像头需要占用一定的存储空间。 2.分辨率和图像质量设置：较高的分辨率和图像质量会占用更多的存 储空间。一般情况下，分辨率越高，图像质量越好，所需存储空间就越大。 3.视频压缩方式：现代的监控系统通常采用视频压缩方式来减少存储 空间的占用。最常见的压缩方式是H.264和H.265、H.265相对于H.264 而言，在保证同等图像质量的情况下，可以节省更多的存储空间。 4.存储时间：根据需求，你可能需要保留不同的录像时间。一般情况下，存储时间越长，所需存储空间就越大。 综合考虑以上因素，下面是一个常见的安防监控硬盘容量计算公式：硬盘容量（单位：TB）=摄像头数量×平均每天录像时间×每分钟录 像数据量×365天×存储系数 这个公式可以用来计算一年的存储需求。其中每分钟录像数据量的计 算公式为： 每分钟录像数据量=每个摄像头的分辨率×每天录像时间×图像质量 ×压缩比 存储系数通常是根据实际情况选择的，默认值为2 举例来说，如果你有4个摄像头，每个摄像头的分辨率为1080p，每 天录像时间为8小时，图像质量为60%，采用H.264压缩方式，存储时间 为30天，那么根据上述公式计算得到的硬盘容量为：
硬盘容量 =4×8×60%×1920×1080×8×30×2/(8×1024×1024×1024)≈1.32TB 这个计算结果是一个估计值，实际需求可能会有所增加或减少。 需要注意的是，由于实际录像过程中的各种因素会影响实际存储需求，因此在计算硬盘容量时应该合理留出一定的余量，以确保足够的存储空间。此外，当需要存储更长时间的录像时，需要相应地增加硬盘容量。

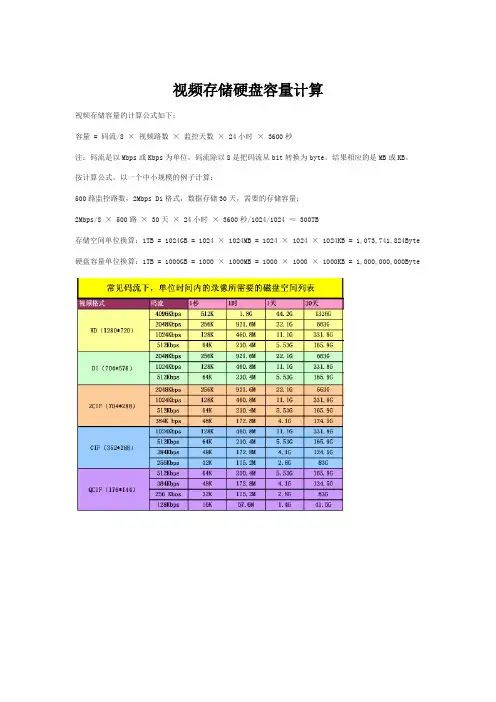

视频存储硬盘容量计算 视频存储容量的计算公式如下： 容量=码流/8 X视频路数X监控天数X 24小时X 3600秒 注：码流是以Mbps或Kbps为单位，码流除以8是把码流从bit转换为byte，结果相应的是 MB或KB 按计算公式，以一个中小规模的例子计算： 500路监控路数，2Mbps D1格式，数据存储30天，需要的存储容量： 2Mbps/8 X 500 路X 30 天X 24 小时X 3600 秒/1024/1024〜300TB 存储空间单位换算：仃B = 1024GB = 1024X1024MB = 1024X 1024X 1024KB = 1,073,741,824Byte 硬盘容量单位换算：仃B = 1000GB = 1000X1000MB = 1000X 1000X 1000KB = 1,000,000,000Byte 常见码谎下，单悔阿伺內的录嫖所需要的磁樹宁同矶袁
基本的算法是：【码率】（kbps）=【文件大小（字节）】X8/【时间（秒）】/1024 码流（Data Rate ）是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。 所以应该是一样的，只是称谓不同 分瓣奉 分務率叢示囹慷的尺可犬小（或像薰数重）*剧于後畫录像的圏彖尺寸。正如前面所谜，在监控中常用的分辭牵有001 OF、HD1.5CIF. DOF、4CIF 利D1、720P、loaapg几枫分殊率是决立位至＜m＞的主妾因芽不同的好掰峯姜采膚不同的位至，它们之冋的尊如下圏所示也 [XI卜2
