威盛logic design engineer考题
1。一个二路选择器，构成一个4路选择器，满足真值表要求、
2。已知A,B,C三个信号的波形，构造一个逻辑结构，使得从AB可以得到C，并且说明如何避免毛刺
3。一段英文对信号波形的描述，理解后画出波形，并采用verilog实现。
4。169.6875转化成2进制和16进制
5。阐述中断的概念，有多少种中断，为什么要有中断，举例
6。这道比较搞，iq题，5名车手开5种颜色的车跑出了5个耗油量（milespergallon)，然后就说什么颜色的车比什么车手的耗油量多什么的，判断人，车，好油量的排序ft致死，看了一堆FSM和数字电路没啥用，结果基本的冬冬把自己搞死了。
不过mixedsignal里的数字部分到是很全的考察了数字的冬冬（转）
几道威盛电子的FPGA工程师试题
7、解释setup和hold time violation,画图说明,并说明解决办法.
17、给出某个一般时序电路的图,有Tsetup,Tdelay,Tck->q,还有 clock的delay,写出决定最大时钟的因素,同时给出表达式.
18、说说静态、动态时序模拟的优缺点.
19、一个四级的Mux,其中第二级信号为关键信号如何改善timing
22、卡诺图写出逻辑表达使.
23、化简F(A,B,C,D)= m(1,3,4,5,10,11,12,13,14,15)的和
28Please draw the transistor level schematic of a cmos 2 input AND gate andexplain which input h as faster response for output rising edge.(less delaytime).
30、画出CMOS的图,画出tow-to-one mux gate.
45、用逻辑们画出D触发器46、画出DFF的结构图,用verilog实现之.
68、一个状态机的题目用verilog实现73、画出可以检测10010串的状态图,并verilog实现之.
80、
Please draw schematic of a common SRAM cell with 6 transistors,point outwhich nodes can store data and which node is word line control? (威盛笔试circuit design)（转）
VIA数字IC笔试试题
1。解释setup和hold time violation，画图说明，并说明解决办法。
2。说说静态、动态时序模拟的优缺点。
3。用一种编程语言写n!的算法。
4。画出CMOS的图，画出tow-to-one mux gate。
5。说出你的最大弱点及改进方法。
6。说出你的理想。说出你想达到的目标。
考的都与CMOS有关，不少就是数电开头关于CMOS的一些电路。
1.画一个CMOS的二输入与非门
2.画CMOS的反相器，Vo-Vi图，指出其中NMOS和PMOS的工作区。
4.画六个寄存器组成的RAM，说明哪些是存数据（？），哪些是time control line
5.描述阻抗的定义，比较在CMOS过程中，金属，xx，diffusion的阻抗凭印象，各位大牛补充
1.please give a block diagram of Costas PLL loop and give your ideas on how
to implement it purely in DSP software ,assuming that PLL's input is digitized IF signal,which fa ctors determine PLL order? And describe PLL features with different loop orders3.please explain how spread spectrum communication scheme can restrain narrow-band and wide -band interfern ce respectively.
4.On account a large frenquency offset between carrier and radio signal ,give your ideas on how to acquire timing and carrier synchronization in spread spectrum demodulation.
5.please write basic equations of adaptives LMS (least-mean-square)algorithe.and describe how to estimate the gradient vector.
8.An analog IF signal center
4.309Mhz,after a bandpass filter ,it is sampleat
5.714Mhz then where can we find it in nomalized frequency band?(with formuls)
1。一个二路选择器，构成一个4路选择器，满足真值表要求
2。已知A,B,C三个信号的波形，构造一个逻辑结构，使得从A B可以得到C，并且说明如何避免毛刺
3。一段英文对信号波形的描述，理解后画出波形，并采用verilog实现。
4。169.6875转化成2进制和16进制
5。阐述中断的概念，有多少种中断，为什么要有中断，举例
6。这道比较搞，iq题，5名车手开5种颜色的车跑出了5个耗油量（miles per gallon)，然后就说什么颜色的车比什么车手的耗油量多什么的，判断人，车，好油量的排序（转）
1、炬力集成笔试题，其中AMBA总线会考到。AHB比较复杂，笔试的时候考的APB总线。
1。一个四级的Mux,其中第二级信号为关键信号,如何改善timing
2. 一个状态机的题目用verilog实现
不过这个状态机话的实在比较差很容易误解的
3. 卡诺图写出逻辑表达使...
4. 用逻辑们画出D触发器
5. 给出某个一般时序电路的图，有Tsetup,Tdelay,Tck->q,还有
clock的delay,写出决定最大时钟的因素同时给出表达式
6。c语言实现统计某个cell在某.v文件调用的次数(这个题目真bt)
7 cache的主要部分什么的
8 Asic的design flow....
一个38译码器
设计一个FIFO，给出I/O信号，大小是4000Byte，数据8bit，难点在Read Enabel(Output) 问你在logic design领域遇到什么难题，如何解决？
1.一个verilog的描述，要求你使用管子实现，并计算时序
2.写一个memory的仿真模型
3.给一个类似y(n)=a*y(n-1)+b*x(n)等等好多项的一个表达式，系统函数，画结构图
4.一个卖报纸的fsm,关键之关键你要知道nickel和dime杀意思，载了
5.gray码计数器地门实现
6.画一个ff
7.给一个时序电路加约束，满足setup,hold等要求，注意是两个时钟
8.接上面，结果后方真约束不满足，如何改？
9.3-8译码器地门实现
10.一个计数器的verilog实现，有点小要求
11.请写出你logic design中遇到的问题
12.请写出logic analyzer的5个特点
13.写好像是示波器的5个特征，那个单词不太认识
14.一个mos电路的小信号模型
15.计算一些mos电路的等效输出电阻，3个
16.设计一个fifo
17.写一下处理器的主要构成，及其作用
补充：Q值转换是说有两个浮点数2.7xx,-15.xxx
转换成定点数16位,第一个转成q=8,第二个转成q=9
q代表定点数的小数位数
还有就是一个定点数q=11,另一个q=8,问乘积的q。
还给了一组关于x(n)输入，y(n)输出的方程,
求系统传递函数,应该是ARMA过程吧，
然后问是fir还是iir。
____________________________________________________________________________ 5、描述你对集成电路设计流程的认识。(一般来说asic和fpga/cpld没有关系！fpga是我们在小批量或者实验中采用的，生活中的电子器件上很少见到的。而asic是通过掩膜的高的，它是不可被修改的。至于流程，应该是前端、综合、仿真、后端、检查、加工、测试、封装。我是做路由器asic设计的可能你上网用的网卡还有路由器就是我们公司的，呵呵，流程基本如此！)（仕兰微面试题目）
6、简述FPGA等可编程逻辑器件设计流程。
通常可将FPGA/CPLD设计流程归纳为以下7个步骤，这与ASIC设计有相似之处。
1.设计输入。在传统设计中，设计人员是应用传统的原理图输入方法来开始设计的。自90
年代初，Verilog、VHDL、AHDL等硬件描述语言的输入方法在大规模设计中得到了广泛应用。
2.前仿真（功能仿真）。设计的电路必须在布局布线前验证电路功能是否有效。（ASCI设计中，这一步骤称为第一次Sign-off）PLD设计中，有时跳过这一步。
3.设计编译。设计输入之后就有一个从高层次系统行为设计向门级逻辑电路设转化翻译过程，即把设计输入的某种或某几种数据格式(网表)转化为软件可识别的某种数据格式(网表)。
4.优化。对于上述综合生成的网表，根据布尔方程功能等效的原则，用更小更快的综合结果代替一些复杂的单元，并与指定的库映射生成新的网表，这是减小电路规模的一条必由之路。
5.布局布线。在PLD设计中，3-5步可以用PLD厂家提供的开发软件（如Maxplus2）自动一次完成。
6.后仿真（时序仿真）需要利用在布局布线中获得的精确参数再次验证电路的时序。（ASCI 设计中，这一步骤称为第二次Sign—off）。
7.生产。布线和后仿真完成之后，就可以开始ASCI或PLD芯片的投产
)（仕兰微面试题目）
7、IC设计前端到后端的流程和eda工具。
ic卡的设计的流程分为:逻辑设计--子功能分解--详细时序框图--分块逻辑仿真--电路设计(RTL级描述)--功能仿真--综合(加时序约束和设计库)--电路网表--网表仿真)-预布局布线(SDF文件)--网表仿真(带延时文件)--静态时序分析--布局布线--参数提取--SDF文件--后仿真--静态时序分析--测试向量生成--工艺设计与生产--芯片测试--芯片应用，在验证过程中出现的时序收敛，功耗，面积问题，应返回前端的代码输入进行重新修改，再仿真，再综合，再验证，一般都要反复好几次才能最后送去foundry厂流片。)（未知）
13、是否接触过自动布局布线？请说出一两种工具软件。自动布局布线需要哪些基本元素？（仕兰微面试题目）
2.数字电路设计
当然必问Verilog/VHDL，如设计计数器
逻辑方面数字电路的卡诺图化简，时序（同步异步差异），触发器有几种（区别，优点），全加器等等
比如：设计一个自动售货机系统，卖soda水的，只能投进三种硬币，要正确的找回钱数
1.画出fsm（有限状态机）
2.用verilog编程，语法要符合fpga设计的要求
系统方面：如果简历上还说做过cpu之类，就会问到诸如cpu如何工作，流水线之类的问题
3.单片机、DSP、FPGA、嵌入式方面（从没碰过，就大概知道几个名字胡扯几句，欢迎拍砖，也欢迎牛人帮忙补充）
如单片机中断几个/类型，编中断程序注意什么问题
DSP的结构（冯.诺伊曼结构吗？）
嵌入式处理器类型(如ARM)，操作系统种类（Vxworks,ucos,winCE,linux），操作系统方
面偏CS方向了，在CS篇里面讲了
4.信号系统基础
拉氏变换与Z变换公式等类似东西，随便翻翻书把
如.h(n)=-a*h(n-1)+b*δ(n) a.求h(n)的z变换 b.问该系统是否为稳定系统 c.写出F
IR数字滤波器的差分方程
以往各种笔试题举例
利用4选1实现F(x,y,z)=xz+yz'
用mos管搭出一个二输入与非门。用传输门和倒向器搭一个边沿触发器
用运算放大器组成一个10倍的放大器
微波电路的匹配电阻。
名词解释，无聊的外文缩写罢了，比如PCI、ECC、DDR、interrupt、pipeline
IRQ,BIOS,USB,VHDL,VLSI VCO(压控振荡器) RAM (动态随机存储器)，FIR IIR DFT(离散傅立叶变换）
或者是中文的，比如a量化误差 b.直方图 c.白平衡
共同的注意点
1.一般情况下，面试官主要根据你的简历提问，所以一定要对自己负责，把简历上的东
西搞明白；
2.个别招聘针对性特别强，就招目前他们确的方向的人，这种情况下，就要投其所好，
尽量介绍其所关心的东西。
3.其实技术面试并不难，但是由于很多东西都忘掉了，才觉得有些难。所以最好在面试
前把该看的书看看。
4.虽然说技术面试是实力的较量与体现，但是不可否认，由于不用面试官/公司所专领域
及爱好不同，也有面试也有很大的偶然性，需要冷静对待。不能因为被拒，就否认自己
或责骂公司。
5.面试时要take it easy，对越是自己钟情的公司越要这样。
IC设计基础(流程、工艺、版图、器件)笔试面试题88
2008-07-30 12:33

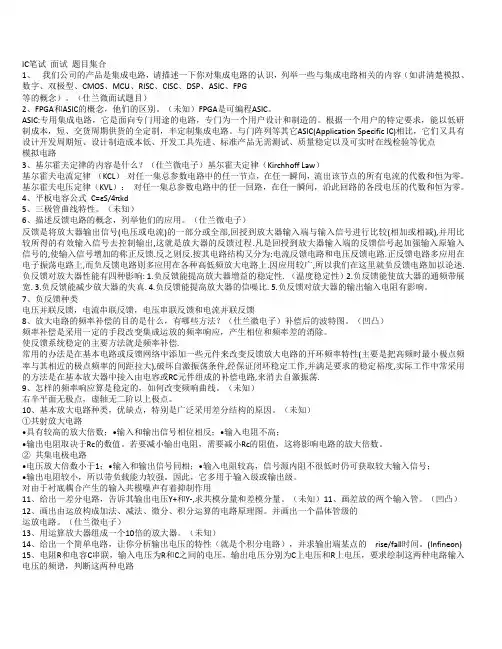

1、我们公司的产品是集成电路,请描述一下你对集成电路的认识,列举一些与集成电路
相关的内容(如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA 等的概念).(仕兰微面试题目)
2、FPGA和ASIC的概念,他们的区别.(未知)
答案:FPGA是可编程ASIC.
ASIC:专用集成电路,它是面向专门用途的电路,专门为一个用户设计和制造的.根据一
个用户的特定要求,能以低研制成本,短、交货周期供货的全定制,半定制集成电路.与
门阵列等其它ASIC(Application Specific IC)相比,它们又具有设计开发周期短、设计
制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点
3、什么叫做OTP片、掩膜片,两者的区别何在?(仕兰微面试题目)
4、你知道的集成电路设计的表达方式有哪几种?(仕兰微面试题目)
5、描述你对集成电路设计流程的认识.(仕兰微面试题目)
6、简述FPGA等可编程逻辑器件设计流程.(仕兰微面试题目)

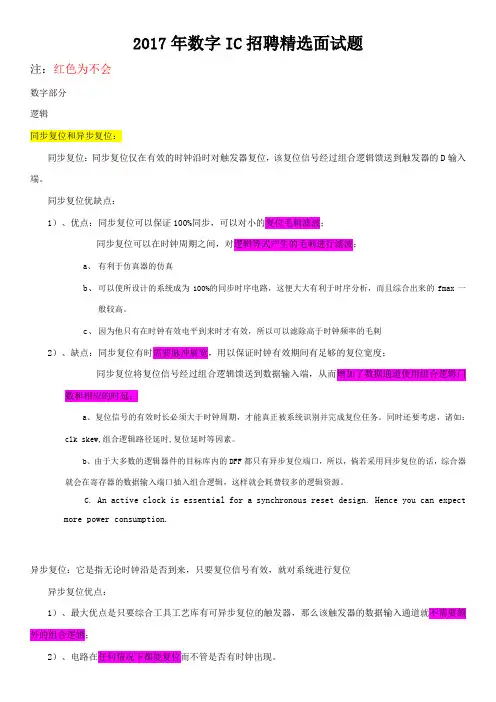

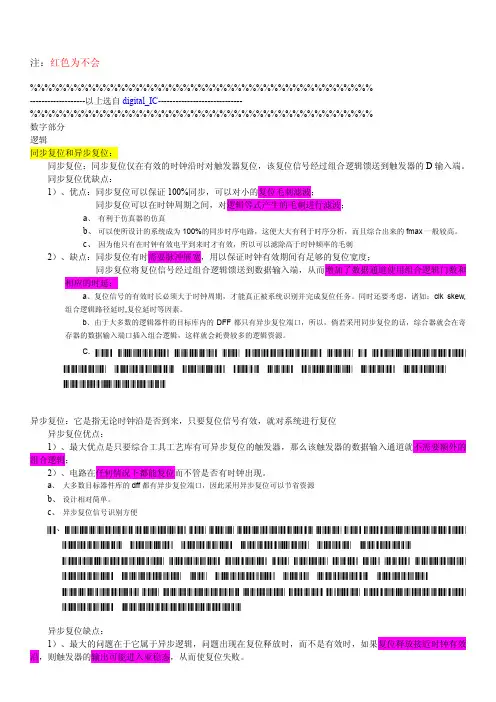

6.IC设计中同步复位与异步复位的区别
7、IC设计前端到后端的流程和eda工具.(未知)
8、从RTL synthesis到tape out之间的设计flow,并列出其中各步使用的tool.(未知)
9、Asic的design flow.(威盛VIA 2003.11.06 上海笔试试题)
10、写出asic前期设计的流程和相应的工具.(威盛)
11、集成电路前段设计流程,写出相关的工具.(扬智电子笔试)
先介绍下IC开发流程:
1.)代码输入(design input)
用vhdl或者是verilog语言来完成器件的功能描述,生成hdl代码
语言输入工具:SUMMIT VISUALHDL
MENTOR RENIOR
图形输入: composer(cadence);
viewlogic (viewdraw)
2.)电路仿真(circuit simulation)
将vhd代码进行先前逻辑仿真,验证功能描述是否正确
数字电路仿真工具:
Verolog: CADENCE Verolig-XL
SYNOPSYS VCS
MENTOR Modle-sim
VHDL : CADENCE NC-vhdl
SYNOPSYS VSS
MENTOR Modle-sim
模拟电路仿真工具:
***ANTI HSpice pspice,spectre micro microwave: eesoft : hp
3.)逻辑综合(synthesis tools)
逻辑综合工具可以将设计思想vhd代码转化成对应一定工艺手段的门级电路;将初级仿真
中所没有考虑的门沿(gates delay)反标到生成的门级网表中,返回电路仿真阶段进行再
仿真.最终仿真结果生成的网表称为物理网表.
12、请简述一下设计后端的整个流程?(仕兰微面试题目)
13、是否接触过自动布局布线?请说出一两种工具软件.自动布局布线需要哪些基本元
素?(仕兰微面试题目)
14、描述你对集成电路工艺的认识.(仕兰微面试题目)
15、列举几种集成电路典型工艺.工艺上常提到0.25,0.18指的是什么?(仕兰微面试题目)
16、请描述一下国内的工艺现状.(仕兰微面试题目)
17、半导体工艺中,掺杂有哪几种方式?(仕兰微面试题目)
18、描述CMOS电路中闩锁效应产生的过程及最后的结果?(仕兰微面试题目)
19、解释latch-up现象和Antenna effect和其预防措施.(未知)
20、什么叫Latchup?(科广试题)
21、什么叫窄沟效应? (科广试题)
22、什么是NMOS、PMOS、CMOS?什么是增强型、耗尽型?什么是PNP、NPN?他们有什么差别?(仕兰微面试题目)
23、硅栅COMS工艺中N阱中做的是P管还是N管,N阱的阱电位的连接有什么要求?(仕兰微面试题目)
24、画出CMOS晶体管的CROSS-OVER图(应该是纵剖面图),给出所有可能的传输特性和转移特性.(Infineon笔试试题)
25、以interver为例,写出N阱CMOS的process流程,并画出剖面图.(科广试题)
26、Please explain how we describe the resistance in semiconductor. Compare the resistance of a metal,poly and diffusion in tranditional CMOS process.(威盛笔试题circuit design-beijing-03.11.09)
27、说明mos一半工作在什么区.(凹凸的题目和面试)
28、画p-bulk 的nmos截面图.(凹凸的题目和面试)
29、写schematic note(?), 越多越好.(凹凸的题目和面试)
30、寄生效应在ic设计中怎样加以克服和利用.(未知)
31、太底层的MOS管物理特性感觉一般不大会作为笔试面试题,因为全是微电子物理,公式推导太罗索,除非面试出题的是个老学究.IC设计的话需要熟悉的软件: Cadence, Synopsys, Avant,UNIX当然也要大概会操作.
32、unix 命令cp -r, rm,uname.(扬智电子笔试)
企业面试电子类面试题--单片机、MCU、计算机原理
2008-03-20 08:19
单片机、MCU、计算机原理
1、简单描述一个单片机系统的主要组成模块，并说明各模块之间的数据流流向和控制流流向。简述单片机应用系统的设计原则。（仕兰微面试题目）
2、画出8031与2716（2K*8ROM）的连线图，要求采用三-八译码器，8031的P2.5,P2.4和P2.3参加译码，基本地址范围为3000H-3FFFH。该2716有没有重叠地址？根据是什么？若有，则写出每片2716的重叠地址范围。（仕兰微面试题目）
3、用8051设计一个带一个8*16键盘加驱动八个数码管（共阳）的原理图。（仕兰微面试题目）
4、PCI总线的含义是什么？PCI总线的主要特点是什么？（仕兰微面试题目）
5、中断的概念？简述中断的过程。（仕兰微面试题目）
6、如单片机中断几个/类型，编中断程序注意什么问题；（未知）
7、要用一个开环脉冲调速系统来控制直流电动机的转速，程序由8051完成。简单原理如下：由P3.4输出脉冲的占空比来控制转速，占空比越大，转速越快；而占空比由K7-K0八个开关来设置，直接与P1口相连（开关拨到下方时为"0"，拨到上方时为"1"，组成一个八位二进制数N），要求占空比为N/256。（仕兰微面试题目）
下面程序用计数法来实现这一功能，请将空余部分添完整。
MOV P1，#0FFH
LOOP1 ：MOV R4，#0FFH
--------
MOV R3，#00H
LOOP2 ：MOV A，P1
--------
SUBB A，R3
JNZ SKP1
--------
SKP1：MOV C，70H
MOV P3.4，C
ACALL DELAY ：此延时子程序略
--------
--------
AJMP LOOP1
8、单片机上电后没有运转，首先要检查什么？（东信笔试题）
9、What is PC Chipset? （扬智电子笔试）
芯片组（Chipset）是主板的核心组成部分，按照在主板上的排列位置的不同，通常分为北桥芯片和南桥芯片。北桥芯片提供对CPU的类型和主频、内存的类型和最大容量ISA/PCI/AGP 插槽、ECC纠错等支持。南桥芯片则提供对KBC（键盘控制器）、RTC（实时时钟控制器）、USB（通用串行总线）、Ultra DMA/33(66)EIDE数据传输方式和ACPI（高级能源管理）等的支持。其中北桥芯片起着主导性的作用，也称为主桥（Host Bridge）。
除了最通用的南北桥结构外，目前芯片组正向更高级的加速集线架构发展，Intel的8xx 系列芯片组就是这类芯片组的代表，它将一些子系统如IDE接口、音效、MODEM和USB直接接入主芯片，能够提供比PCI总线宽一倍的带宽，达到了266MB/s。
10、如果简历上还说做过cpu之类，就会问到诸如cpu如何工作，流水线之类的问题。（未知）
11、计算机的基本组成部分及其各自的作用。（东信笔试题）
12、请画出微机接口电路中，典型的输入设备与微机接口逻辑示意图（数据接口、控制接口、所存器/缓冲器）。（汉王笔试）
13、cache的主要部分什么的。（威盛VIA 2003.11.06 上海笔试试题）
14、同步异步传输的差异（未知）
15、串行通信与同步通信异同,特点,比较。（华为面试题）
16、RS232c高电平脉冲对应的TTL逻辑是?(负逻辑?) （华为面试题）
14、多时域设计中,如何处理信号跨时域.(南山之桥)
多时域就是在一个大系统中的两个小系统采用了不同的时钟，这会造成数据的亚稳态（什么叫亚稳态请查看相关资料），为了避免亚稳态向后级传播必须采取一定的措施，一般有以下几种：
设前一个系统的时钟为CLK1,后一个系统的时钟为CLK2。如果CLK1的频率小于CLK2，则CLK1输出信号即CLK2的输入脉冲宽度必然在1个CLK2周期以上,附加一个触发器足够采样到稳定数据了。但如果CLK1的频率大于CLK2，则CLK1输出信号即CLK2的输入脉冲宽度不能保证在1个CLK2周期以上,所以必须要在前面的基础上再附加一个触发器，也就是2
个触发器才能免除亚稳态的传播。不管采用一个还是两个都会降低系统的运行速度。
当然有一种情况例外，就是附加触发器和CLK2时钟域不能满足建立和保持时间要求，但这种情况的出现本身就是一个失败的设计。
另外并不是加了附加触发器就解决两个时钟域的问题了，其实这只是解决了亚稳态的传播，并不能解决误采样的问题。
另外一种采用的比较多的方法是用FIFO或者RAM做缓存，前一个系统将数据存入，后一个系统将数据读出，这可以很好的解决多时钟域的问题，不过要牺牲一些资源。
还有一种方法是用附加高速时钟做同步处理，一般加2个触发器，将原来的时钟作为数据，高速时钟做时钟，然后对触发器的输出结果做一个异或运算就OK
各大公司电子类招聘题目精选 模拟电路 5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知） 6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子） 频率补偿目的就是减小时钟和相位差，使输入输出频率同步. 频率补偿的根本思想就是在基本电路或反馈网络中添加一些元件来改变反馈放大电路的开环频率特性(主要是把高频时最小极点频率与其相近的极点频率的间距拉大),破坏自激振荡条件,经保证闭环稳定工作,并满足要求的稳定裕度,实际工作中常采用的方法是在基本放大器中接入由电容或RC元件组成的补偿电路,来消去自激振荡. 7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。（未知） 8、给出一个差分运放，如何相位补偿，并画补偿后的波特图。（凹凸） 一般对于两级或者多级的运放才需要补偿。一般采用密勒补偿。 例如两级的全差分运放和两级的双端输入单端输出的运放，都可以采用密勒补偿，在第二级（输出级）进行补偿。区别在于：对于全差分运放，两个输出级都要进行补偿，而对于单端输出的两级运放，只要一个密勒补偿。 9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。（未知） 差动放大电路是构成多级直接耦合放大电路的基本单元电路。利用电路在结构上的对称性，可以有效抑制由于温度变化引起晶体管参数变化造成的电路静态工作点的漂移差分放大电路对差模输入信号有放大能力，差分放大电路对共模输入信号有抑制作用 12、画出由运放构成加法、减法、微分、积分运算的电路原理图。并画出一个晶体管级的运放电路。（仕兰微电子） 13、用运算放大器组成一个10倍的放大器。（未知） 14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点的 rise/fall时间。(Infineon笔试试题) 15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器。当RC< 数字电路笔试汇总 2、什么是同步逻辑和异步逻辑？（汉王笔试） 同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系。 電路設計可分類為同步電路和非同步電路設計。同步電路利用時鐘脈衝使其子系統同步運作，而非同 步電路不使用時鐘脈衝做同步，其子系統是使用特殊的“開始”和“完成”信號使之同步。由於非同步電 路具有下列優點--無時鐘歪斜問題、低電源消耗、平均效能而非最差效能、模組性、可組合和可複用性-- 因此近年來對非同步電路研究增加快速，論文發表數以倍增，而Intel Pentium 4處理器設計，也開始採用 非同步電路設計。 异步电路主要是组合逻辑电路，用于产生地址译码器、ＦＩＦＯ或ＲＡＭ的读写控制信号脉冲，其逻 辑输出与任何时钟信号都没有关系，译码输出产生的毛刺通常是可以监控的。同步电路是由时序电路(寄存 器和各种触发器)和组合逻辑电路构成的电路，其所有操作都是在严格的时钟控制下完成的。这些时序电路 共享同一个时钟ＣＬＫ，而所有的状态变化都是在时钟的上升沿(或下降沿)完成的。 3、什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？（汉王笔试） 线与逻辑是两个输出信号相连可以实现与的功能。在硬件上，要用oc门来实现（漏极或者集电极开路），由于不用oc门可能使灌电流过大，而烧坏逻辑门，同时在输出端口应加一个上拉电阻。（线或则是下拉电阻） 4、什么是Setup 和Holdup时间？（汉王笔试） 解释setup和hold time violation，画图说明，并说明解决办法。（威盛VIA 2003.11.06 上海笔试试题） Setup/hold time 是测试芯片对输入信号和时钟信号之间的时间要求。建立时间是指触发器的时钟信 号上升沿到来以前，数据稳定不变的时间。输入信号应提前时钟上升沿（如上升沿有效）T时间到达芯片，这个T就是建立时间-Setup time.如不满足setup time,这个数据就不能被这一时钟打入触发器，只有在下 一个时钟上升沿，数据才能被打入触发器。保持时间是指触发器的时钟信号上升沿到来以后，数据稳定不 变的时间。如果hold time不够，数据同样不能被打入触发器。 建立时间(Setup Time)和保持时间（Hold time）。建立时间是指在时钟边沿前，数据信号需要保持不 变的时间。保持时间是指时钟跳变边沿后数据信号需要保持不变的时间。如果不满足建立和保持时间的话，那么DFF将不能正确地采样到数据，将会出现 硬件工程师面试题集 （DSP，嵌入式系统，电子线路，通讯，微电子，半导体） 1、下面是一些基本的数字电路知识问题，请简要回答之。 (1) 什么是Setup和Hold 时间？ 答：Setup/Hold Time 用于测试芯片对输入信号和时钟信号之间的时间要求。建立时间(Setup Time)是指触发器的时钟信号上升沿到来以前，数据能够保持稳定不变的时间。输入数据信号应提前时钟上升沿(如上升沿有效)T 时间到达芯片，这个T就是建立时间通常所说的SetupTime。如不满足Setup Time，这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿到来时，数据才能被打入触发器。保持时间(Hold Time)是指触发器的时钟信号上升沿到来以后，数据保持稳定不变的时间。如果Hold Time 不够，数据同样不能被打入触发器。 (2) 什么是竞争与冒险现象？怎样判断？如何消除？ 答：在组合逻辑电路中，由于门电路的输入信号经过的通路不尽相同，所产生的延时也就会不同，从而导致到达该门的时间不一致，我们把这种现象叫做竞争。由于竞争而在电路输出端可能产生尖峰脉冲或毛刺的现象叫冒险。如果布尔式中有相反的信号则可能产生竞争和冒险现象。解决方法：一是添加布尔式的消去项，二是在芯片外部加电容。 (3) 请画出用D 触发器实现2 倍分频的逻辑电路 答：把D 触发器的输出端加非门接到D 端即可，如下图所示： (4) 什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？ 答：线与逻辑是两个或多个输出信号相连可以实现与的功能。在硬件上，要用OC 门来实现(漏极或者集电极开路)，为了防止因灌电流过大而烧坏OC 门,应在OC 门输出端接一上拉电阻(线或则是下拉电阻)。 (5) 什么是同步逻辑和异步逻辑？同步电路与异步电路有何区别？ 答：同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系.电路设计可分类为同步电路设计和异步电路设计。同步电路利用时钟脉冲使其子系统同步运作，而异步电路不使用时钟脉冲做同步，其子系统是使用特殊的“开始”和“完成”信号使之同步。异步电路具有下列优点：无时钟歪斜问题、低电源消耗、平均效能而非最差效能、模块性、可组合和可复用性。 (7) 你知道那些常用逻辑电平？TTL 与COMS 电平可以直接互连吗？ 答：常用的电平标准，低速的有RS232、RS485、RS422、TTL、CMOS、LVTTL、LVCMOS、ECL、ECL、LVPECL 等，高速的有LVDS、GTL、PGTL、CML、HSTL、SSTL 等。 一般说来，CMOS 电平比TTL 电平有着更高的噪声容限。如果不考虑速度和性能，一般TTL 与CMOS 器件可以互换。但是需要注意有时候负载效应可能引起电路工作不正常，因为有些TTL 电路需要下一级的输入阻抗作为负载才能正常工作。 (6) 请画出微机接口电路中，典型的输入设备与微机接口逻辑示意图(数据接口、控制接口、锁存器/缓冲器) 一、基础题（每空1分，共40分） 1、晶体三极管在工作时，发射结和集电结均处于正向偏置，该晶体管工作在饱和_状态。 1.截止状态：基极电流Ib=0，集电极电流Ic=0，b-ePN结临界正向偏置到反向偏置， b-cPN结反向偏置。 2.放大状态：集电极电流随基极电流变化而变化，Ic=βIb，b-ePN结正向偏置，b-cPN结反向偏置。 3.饱和状态：集电极电流达到最大值，基极电流再增加集电极流也不会增加，这时的一个特征是b-ePN结、b-cPN结都正向偏置 2、TTL门的输入端悬空，逻辑上相当于接高电平。 3、TTL电路的电源电压为5V， CMOS电路的电源电压为3V-18V 。 4、在TTL门电路的一个输入端与地之间接一个10KΩ电阻，则相当于在该输入端输入低电平；在CMOS门电路的 输入端与电源之间接一个1KΩ电阻，相当于在该输入端输入高电平。 5、二进制数（11010010）2转换成十六进制数是D2。 6、逻辑电路按其输出信号对输入信号响应的不同，可以分为组合逻辑电路和时序逻辑电路两大类。 7、组成一个模为60的计数器，至少需要6个触发器。 一个触发器相当于一位存储单元，可以用六个触发器搭建异步二进制计数器，这样最多能计63个脉冲 8、在数字电路中，三极管工作在截止和饱和状态。 9、一个门电路的输出端能带同类门的个数称为扇出系数。 10、使用与非门时多余的输入脚应该接高电平，使用或非门时多余的输入脚应该接低电平。 与非门：若当输入均为高电平（1），则输出为低电平（0）；若输入中至少有一个为低电平（0），则输出为高电平（1）。所以多余的输入脚接高电平或非门：若当输入均为低电平（1），则输出为高电平（0）；若输入中至少有一个为高电平（0），则输出为低电平（1）。所以多余的输入脚接低电平 11、贴片电阻上的103代表10kΩ。 12、USB支持控制传输、同步传输、中断传输和批量传输等四种传输模式。 13、一个色环电阻，如果第一色环是红色，第二色环是红色，第三色环是黄色，第四色环是金色，则该电阻 的阻值是220kΩ±10%。 14、MOV A，40H 指令对于源超作数的寻址方式是直接寻址。 指令中直接给出操作数地址（dir）的寻址方式称为直接寻址。以寄存器中的内容为地址，该地址的内容为操作数的寻址方式称为寄存器间接寻址 15、8051系列单片机的ALE信号的作用是地址锁存控制信号。 Address lock enable ：地址锁存允许端 15、MCS-8051系列单片机字长是______位。 16、一个10位地址码、8位输出的ROM，其存储容量为。 17、队列和栈的区别是_________。 18、do……while和while……do的区别是_______。 19、在计算机中，一个字节所包含二进制位的个数是______。 电子相关专业面试题集锦 模拟电路1、基尔霍夫定理的内容是什么？（仕兰微电子）流国一个接点的电流必定=流出的2、平板电容公式(C=εS/4πkd)。（未知）3、最基本的如三极管曲线特性。（未知）4、描述反馈电路的概念，列举他们的应用。（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。（未知）8、给出一个差分运放，如何相位补偿，并画补偿后的波特图。（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。（未知）10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。（未知）11、画差放的两个输入管。（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。并画出一个晶体管级的运放电路。（仕兰微电子）13、用运算放大器组成一个10倍的放大器。（未知）14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点的rise/fall时间。(Infineon笔试试题) 15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器。当RC< 数字电路1、同步电路和异步电路的区别是什么？（仕兰微电子）2、什么是同步逻辑和异步逻辑？（汉王笔试）同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系。3、什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？（汉王笔试）线与逻辑是两个输出信号相连可以实现与的功能。在硬件上，要用oc门来实现，由于不用oc门可能使灌电流过大，而烧坏逻辑门。同时在输出端口应加一个上拉电阻。4、什么是Setup 和Holdup时间？（汉王笔试）5、setup和holdup时间,区别.（南山之桥）6、解释setup time和hold time的定义和在时钟信号延迟时的变化。（未知）7、解释setup 和hold time violation，画图说明，并说明解决办法。（威盛VIA 2003.11.06 上海笔试试题）Setup/hold time 是测试芯片对输入信号和时钟信号之间的时间要求。建立时间是指触发器的时钟信号上升沿到来以前，数据稳定不变的时间。输入信号应提前时钟上升沿（如上升沿有效）T时间到达芯片，这个T就是建立时间-Setup time.如不满足setup time,这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升 电气自动化专业面试最常见的16个问题 电气自动化 1. 硅材料与锗材料的二极管导通后的压降各为多少？在温度升高后，二极管的正向压降，反向电流各会起什么变化？试说出二极管用途（举3个例子即可） 硅材料二极管:导通电压约0.5~0.7V,温度升高后正向压降降低,反向电流增加. 锗材料二极管:导通电压约0.1~0.3V,温度升高后正向压降降低,反向电流增加. 二极管主要功能是其单向导通.有高低频之分,还有快恢复与慢恢复之分,特殊的:娈容二极管,稳压二极管,隧道二极管，发光二极管，激光二极管，光电接收二极管，金属二极管（肖特基），，，用途：检波，整流，限幅，吸收（继电器驱动电路），逆程二极管（电视行输出中）． 2. 如何用万用表测试二极管的好坏？在选用整流二极管型号时，应满足主要参数有哪些？如何确定？ 3. 在发光二极管LED电路中，已知LED正向压降UF=1.4V，正向电流IF=10mA，电源电压5V，试问如何确定限流电阻。 4. 三极管运用于放大工作状态时，对NPN管型的，各极电位要求是：c极b极，b极e极，而对PNP管型，是c极b 极，b极e极。 5. 场效应管是型控制器件，是由极电压，控制极电流，对P沟道及N沟道场效应管，漏极电压的极性如何？ 6. 集成运算放大器作为线性放大时，信号从同相端输入，试画出其电路图，并说明相应电阻如何取？ 7. 说出一个你熟悉的运算放大器的型号，指出输入失调电压的意义。 8. 试画出用运算放大器组成比例积分电路的电路图，说明各元件参数的选择。 9. 某电子线路需要一组5V，1A的直流稳压电源，请设计一个电源线路，并说明所需元件的大致选择。 10. 在一台电子设备中需要±15V两组电源，负载电流200mA，主用三端集成稳压器，1、画出电路图，2、试确定变压器二次侧电压有效值及容量。 11. TTL电路和CMOS电路是数字电子电路中最常用的，试说出TTL电路和CMOS电路主要特点及常用系列型号。 12. 什么是拉电流？什么是灌电流？TTL带动负载的能力约为多少？是拉电流还是灌电流？ 13. 在51系列单片机中，PO□，P1□、P2□、P3□引脚功能各是什么？ 14. 单片机有哪些中断源？中断处理的过程有哪些？中断服务程序的入口地址是由用户决定，对吗？ 《数字电子技术》试卷一 一、 填空（每空1分，共２５分） １、(10110)2=( )10=( )16 (28)10=( )2=( )16 （56）10=（ ）8421BCD ２、最基本的门电路是： 、 、 。 ３、有N 个变量组成的最小项有 个。 4、基本RS 触发器的特征方程为_______ ,约束条件是 __. 5、若存储器的容量是256×4RAM,该RAM 有 ___存储单元，有 字，字长 _____位，地址线 根。 6、用N 位移位寄存器构成的扭环形计数器的模是________. 7、若令JK 触发器的J=K=T 则构成的触发器为_______. 8、如图所示，Y= 。 9、如图所示逻辑电路的输出Y= 。 10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。 11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。 二、化简(每小题5分，共20分) 1、公式法化简 ++++ （１）Ｙ＝ABC ABC BC BC A =+++ （２）Y ABC A B C 2、用卡诺图法化简下列逻辑函数 =+++ （１）Y BCD BC ACD ABD Y=∑+∑ （２）(1,3,4,9,11,12,14,15)(5,6,7,13) m d 三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形 (10分) 四、用74LS161四位二进制计数器实现十进制计数器（15分） 五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。试用74LS138和与非门实现此功能的逻辑电路。(15分) P Q A Q B Q C Q D C T 74LS161 LD CP A B C D Cr Q A 、Q B 、Q C 、Q D ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端； r C ：异步复位端； CP ：时钟控制输入端； D L ：同步并置数控制端； C ：位输出端； 1：什么是同步逻辑和异步逻辑？（汉王） 同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系。 同步时序逻辑电路的特点：各触发器的时钟端全部连接在一起，并接在系统时钟端，只有当时钟脉冲到来时，电路的状态才能改变。改变后的状态将一直保持到下一个时钟脉冲的到来，此时无论外部输入x 有无变化，状态表中的每个状态都是稳定的。 异步时序逻辑电路的特点：电路中除可以使用带时钟的触发器外，还可以使用不带时钟的触发器和延迟元件作为存储元件，电路中没有统一的时钟，电路状态的改变由外部输入的变化直接引起。 2：同步电路和异步电路的区别： 同步电路：存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源，因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。 异步电路：电路没有统一的时钟，有些触发器的时钟输入端与时钟脉冲源相连，只有这些触发器的状态变化与时钟脉冲同步，而其他的触发器的状态变化不与时钟脉冲同步。 3：时序设计的实质： 时序设计的实质就是满足每一个触发器的建立/保持时间的要求。 4：建立时间与保持时间的概念？ 建立时间：触发器在时钟上升沿到来之前，其数据输入端的数据必须保持不变的最小时间。保持时间：触发器在时钟上升沿到来之后，其数据输入端的数据必须保持不变的最小时间。 5：为什么触发器要满足建立时间和保持时间？ 因为触发器内部数据的形成是需要一定的时间的，如果不满足建立和保持时间，触发器将进入亚稳态，进入亚稳态后触发器的输出将不稳定，在0和1之间变化，这时需要经过一个恢复时间，其输出才能稳定，但稳定后的值并不一定是你的输入值。这就是为什么要用两级触发器来同步异步输入信号。这样做可以防止由于异步输入信号对于本级时钟可能不满足建立保持时间而使本级触发器产生的亚稳态传播到后面逻辑中，导致亚稳态的传播。 （比较容易理解的方式）换个方式理解：需要建立时间是因为触发器的D端像一个锁存器在接受数据，为了稳定的设置前级门的状态需要一段稳定时间；需要保持时间是因为在时钟沿到来之后，触发器要通过反馈来锁存状态，从后级门传到前级门需要时间。 6：什么是亚稳态？为什么两级触发器可以防止亚稳态传播？ 这也是一个异步电路同步化的问题。亚稳态是指触发器无法在某个规定的时间段内到达一个可以确认的状态。使用两级触发器来使异步电路同步化的电路其实叫做“一位同步器”，他只能用来对一位异步信号进行同步。两级触发器可防止亚稳态传播的原理：假设第一级触发器的输入不满足其建立保持时间，它在第一个脉冲沿到来后输出的数据就为亚稳态，那么在下一个脉冲沿到来之前，其输出的亚稳态数据在一段恢复时间后必须稳定下来，而且稳定的数据必须满足第二级触发器的建立时间，如果都满足了，在下一个脉冲沿到来时，第二级触发器将不会出现亚稳态，因为其输入端的数据满足其建立保持时间。同步器有效的条件：第一级触发器进入亚稳态后的恢复时间+ 第二级触发器的建立时间< = 时钟周期。 太原科技大学 数字电子技术 课程试卷 B 卷 一、单选题（20分，每小题1分）请将本题答案全部写在下表中 1、8421BCD 码10000001转化为十六进制数是( )。 A 、15 B 、51 C 、81 D 、18 2、n 位二进制数的反码或其原码，表示的十进制数是( )。 A 、21n - B 、2n C 、1 2n - D 、2n 3、TTL 与非门多余输入端的处理是( )。 A 、接低电平 B 、任意 C 、 通过 100W 电阻接地 D 、通过 100k W 电阻接地 4、OD 非门在输入为低电平（输出端悬空）情况下，输出为( )状态。 A 、高电平 B 、低电平 C 、开路 D 、不确定 5、与()Y A B A =e e 相等的逻辑函数为（ ）。 A 、Y B = B 、Y A = C 、Y A B =? D 、Y A B =e 6、下列(,,)F A B C 函数的真值表中1Y =最少的为( )。 A 、Y C = B 、Y AB C = C 、Y AB C =+ D 、Y BC C =+ 7、( )是组合逻辑电路的特点。 A 、输出仅取决于该时刻的输入 B 、后级门的输出连接前级门的输入 C 、具有存储功能 D 、由触发器构成 8、半加器的两个加数为A 和B ，（ ）是进位输出的表达式。 A 、AB B 、A B + C 、AB D 、AB 9、欲使JK 触发器1 n Q Q +=，J 和K 取值正确的是（ ）。 A 、,J Q K Q == B 、J K Q == C 、0J K == D 、,1J Q K == 10、字数为128的ROM 存储器存储容量为1204位，字长为（ ）位，地址线为（ ）根。 A 、8，8 B 、8，7 C 、4，7 D 、4，8 11、一个四位二进制减法计数器初始状态为0110，经过101个脉冲有效沿触发后，它的输出是 ( )。 A 、0000 B 、0001 C 、0011 D 、0010 12、要用1K×8的RAM 扩展成8K×16的RAM ，需选用( )译码器。 A 、 3线-8线 B 、2线-4线 C 、1线-2线 D 、4线-16线 3 用D触发器实现2倍分频的逻辑电路？ Verilog描述： module divide2( clk , clk_o, reset); input clk , reset; output clk_o; wire in; reg out ; always @ ( posedge clk or posedge reset) if ( reset) out <= 0; else out <= in; assign in = ~out; assign clk_o = out; endmodule 图形描述： 6 请画出微机接口电路中，典型的输入设备与微机接口逻辑示意图（数据接口、控制接口、 所存器/缓冲器）。 8 可编程逻辑器件在现代电子设计中越来越重要，请问：你所知道的可编程逻辑器件有哪 些？ PAL，PLD，CPLD，FPGA。 9 试用VHDL或VERILOG、ABLE描述8位D触发器逻辑。 module dff8(clk , reset, d, q); input clk; input reset; input [7:0] d; output [7:0] q; reg [7:0] q; always @ (posedge clk or posedge reset) if(reset) q <= 0; else q <= d; endmodule 10 设想你将设计完成一个电子电路方案。请简述用EDA软件（如PROTEL）进行设计（包 括原理图和PCB图）到调试出样机的整个过程。在各环节应注意哪些问题？ 电源的稳定上，电容的选取上，以及布局的大小。 11 用逻辑门和cmos电路实现ab+cd 12 用一个二选一mux和一个inv实现异或 13 给了reg的setup,hold时间，求中间组合逻辑的delay范围。 Delay < period - setup - hold 15 用verilog/vhdl写一个fifo控制器 包括空，满，半满信号。 16 用verilog/vddl检测stream中的特定字符串 分状态用状态机写。 17 用mos管搭出一个二输入与非门。 18 集成电路前段设计流程，写出相关的工具。 19 名词IRQ,BIOS,USB,VHDL,SDR IRQ: Interrupt ReQuest BIOS: Basic Input Output System USB: Universal Serial Bus VHDL: VHIC Hardware Description Language SDR: Single Data Rate 20 unix 命令cp -r, rm,uname 21 用波形表示D触发器的功能 22 写异步D触发器的verilog module module dff8(clk , reset, d, q); 数字电子技术模拟考试试 题及答案 Last revision on 21 December 2020 《数字电子技术》模拟试题 一、填空题（每题2分，共20分） 1、十六进制数97，对应的十进制数为 （1） 。 2、“至少有一个输入为0时，输出为 （2） ”描述的是与运算的规则。 3、 （3） 变量逻辑函数有16个最小项。 4、基本逻辑运算有: （4） 、 （5） 和 （6） 运算。 5、两二进制数相加时，不考虑低位的进位信号是 （7） 加器。 6、TTL 器件输入脚悬空相当于输入 （8） 电平。 7、RAM 的三组信号线包括： （9） 线、地址线和控制线。 8、采用四位比较器对两个四位数比较时，先比较 （10） 位。 二、单项选择题（每个3分，共15分） 1、图1的国标逻辑符号中 （11） 是异或门。 图1 2、下列逻辑函数表达式中可能存在竞争冒险的是 （12） 。 A ))((C B B A F ++= B ))((C B B A F ++= C ))((C B B A F ++= D ))((C B B A F ++= 3、下面逻辑式中，不正确的是_ （13）____。 A.C B A ABC ??= B. A AB A += C. ()A A B A += D. AB BA = 4、时序逻辑电路中必须有___（14）___。 A. 输入逻辑变量 B. 时钟信号 C. 计数器 D. 编码器 5、有S1，S2两个状态，条件 （15） 可以确定S1和S2不等价。 A. 输出相同 B. 输出不同 C. 次态相同 D. 次态不同 1、证明：B A B A A +=+（4分） 2、某逻辑函数的真值表如表1所示，画出卡诺图。（6分） 表1 某逻辑函数的真值表 A B C F 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 X 1 0 0 X 1 0 1 0 1 1 0 1 1 1 1 X 四、分析题（20分） 图2 分析图2所示电路的逻辑功能。 1）列出其时钟方程：（2分） CP1＝ ；CP0＝ 。 2）列出其驱动方程：（4分） J1＝ ；K1＝ ；J0＝ ；K0＝ 。 3）列出其输出方程：（1分） Z ＝ 4）求次态方程：（4分） =+11n Q ；=+10n Q 5）作状态表及状态图（9分） Z 模拟电路知识 1、基尔霍夫定理的内容是什么？ 基尔霍夫定律包括电流定律和电压定律 电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流的代数和恒等于零。 电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。 2、描述反馈电路的概念，列举他们的应用。 反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。 反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。 电压负反馈的特点：电路的输出电压趋向于维持恒定。 电流负反馈的特点：电路的输出电流趋向于维持恒定。 3、有源滤波器和无源滤波器的区别 无源滤波器：这种电路主要有无源元件R、L和C组成 有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。 集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。 6、FPGA和ASIC的概念，他们的区别。（未知） 答案：FPGA是可编程ASIC。 ASIC:专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制造的。根据一个用户的特定要求，能以低研制成本，短、交货周期供货的全定制，半定制集成电路。与门阵列等其它ASIC(Application Specific IC)相比，它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点。 7、什么叫做OTP片、掩膜片，两者的区别何在？ OTP means one time program，一次性编程 MTP means multi time program，多次性编程 OTP（One Time Program）是MCU的一种存储器类型 MCU按其存储器类型可分为MASK(掩模)ROM、OTP(一次性可编程)ROM、FLASHROM 等类型。 MASKROM的MCU价格便宜，但程序在出厂时已经固化，适合程序固定不变的应用场合；FALSHROM的MCU程序可以反复擦写，灵活性很强，但价格较高，适合对价格不敏感的应用场合或做开发用途； OTP ROM的MCU价格介于前两者之间，同时又拥有一次性可编程能力，适合既要求一定灵活性，又要求低成本的应用场合，尤其是功能不断翻新、需要迅速量产的电子产品。 8、单片机上电后没有运转，首先要检查什么？ 首先应该确认电源电压是否正常。用电压表测量接地引脚跟电源引脚之间的电压，看是否是电源电压，例如常用的5V。 接下来就是检查复位引脚电压是否正常。分别测量按下复位按钮和放开复位按钮的电压值，看是否正确。 然后再检查晶振是否起振了，一般用示波器来看晶振引脚的波形，注意应该使用示波器探头的“X10”档。另一个办法是测量复位状态下的IO口电平，按住复位键不放，然后测量IO口 1、基尔霍夫定理的内容是什么？（仕兰微电子） 基尔霍夫电流定律是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等. 基尔霍夫电压定律是一个能量守恒定律,即在一个回路中回路电压之和为零. 2、平板电容公式(C=εS/4πkd)。（未知） 3、最基本的如三极管曲线特性。（未知） 4、描述反馈电路的概念，列举他们的应用。（仕兰微电子） 5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反 馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非 线性失真，有效地扩展放大器的通频带，自动调节作用）（未知） 6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子） 7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。（未知） 8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。（凹凸） 9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点 ，特别是广泛采用差分结构的原因。（未知） 10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。（未知） 11、画差放的两个输入管。（凹凸） 12、画出由运放构成加法、减法、微分、积分运算的电路原理图。并画出一个晶体管级的 运放电路。（仕兰微电子） 13、用运算放大器组成一个10倍的放大器。（未知） 14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点 的 rise/fall时间。(Infineon笔试试题) 15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R上电压 ，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器。当RC<< period - setup ? hold 16、时钟周期为T,触发器D1的建立时间最大为T1max，最小为T1min。组合逻辑电路最大延迟为T2max,最小为T2min。问，触发器D2的建立时间T3和保持时间应满足什么条件。（华为） 17、给出某个一般时序电路的图，有Tsetup,Tdelay,Tck->q,还有 clock的delay,写出决定最大时钟的因素，同时给出表达式。（威盛VIA 2003.11.06 上海笔试试题） 18、说说静态、动态时序模拟的优缺点。（威盛VIA 2003.11.06 上海笔试试题） 19、一个四级的Mux,其中第二级信号为关键信号如何改善timing。（威盛VIA2003.11.06 上海笔试试题） 20、给出一个门级的图，又给了各个门的传输延时，问关键路径是什么，还问给出输入， 使得输出依赖于关键路径。（未知） 21、逻辑方面数字电路的卡诺图化简，时序（同步异步差异），触发器有几种（区别，优点），全加器等等。（未知） 22、卡诺图写出逻辑表达使。（威盛VIA 2003.11.06 上海笔试试题） 23、化简F(A,B,C,D)= m(1,3,4,5,10,11,12,13,14,15)的和。（威盛） 24、please show the CMOS inverter schmatic,layout and its cross sectionwith P- well process.Plot its transfer curve (Vout-Vin) And also explain the operation region of PMOS and NMOS for each segment of the transfer curve? （威盛笔试题c ircuit design-beijing-03.11.09） 2017年数字IC类笔试面试试题 威盛logic design engineer考题 1。一个二路选 择器，构成一个4路选择器，满足真值表要求、 2。已知A,B,C三个信号的波形，构造一个逻辑结构，使得从AB可以得到C，并且说明如何避免毛刺 3。一段英文对信号波形的描述，理解后画出波形，并采用verilog 实现。 4。169.6875转化成2进制和16进制 5。阐述中断的概念，有多少种中断，为什么要有中断，举例 6。这道比较搞，iq题，5名车手开5种颜色的车跑出了5个耗油量（milespergallon)，然后就说什么颜色的车比什么车手的耗油量多什么的，判断人，车，好油量的排序ft致死，看了一堆FSM和数字电路没啥用，结果基本的冬冬把自己搞死了。 不过mixedsignal里的数字部分到是很全的考察了数字的冬冬（转）几道威盛电子的FPGA工程师试题 7、解释setup和hold time violation,画图说明,并说明解决办法. 17、给出某个一般时序电路的图,有Tsetup,Tdelay,Tck->q,还有clock 的delay,写出决定最大时钟的因素,同时给出表达式. 18、说说静态、动态时序模拟的优缺点. 19、一个四级的Mux,其中第二级信号为关键信号如何改善timing 22、卡诺图写出逻辑表达使. 23、化简F(A,B,C,D)=m(1,3,4,5,10,11,12,13,14,15)的和 28Please draw the transistor level schematic of a cmos2input AND gate andexplain which input has faster response for output rising edge.(less del aytime). 30、画出CMOS的图,画出tow-to-one mux gate. 45、用逻辑们画出D触发器46、画出DFF的结构图,用verilog实现之. 68、一个状态机的题目用verilog实现73、画出可以检测10010串的状态图,并verilog实现之. 80、 Please draw schematic of a common SRAM cell with6transistors,point o utwhich nodes can store data and which node is word line control?(威盛笔试circuit design)（转） VIA数字IC笔试试题 1。解释setup和hold time violation，画图说明，并说明解决办法。 硬件工程师面试题集 (DSP，嵌入式系统，电子线路，通讯，微电子，半导体) ---ReaLYamede 1下面是一些基本的数字电路知识问题，请简要回答之。 ⑴什么是SetUP和HOld时间？ 答：SetUP/Hold Time用于测试芯片对输入信号和时钟信号之间的时间要求。建立时间(SetUP Time)是指触发器的时钟信号上升沿到来以前，数据能够保持稳定不变的时间。输入数据信 号应提前时钟上升沿(如上升沿有效)T时间到达芯片，这个T就是建立时间通常所说的SetUPTime。如不满足SetUP Time，这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿到来时，数据才能被打入触发器。保持时间(Hold Time)是指触发器的时钟信号 上升沿到来以后，数据保持稳定不变的时间。如果Hold Time不够，数据同样不能被打入 触发器。 (2) 什么是竞争与冒险现象？怎样判断？如何消除？ 答：在组合逻辑电路中，由于门电路的输入信号经过的通路不尽相同，所产生的延时也就会 不同，从而导致到达该门的时间不一致，我们把这种现象叫做竞争。由于竞争而在电路输出 端可能产生尖峰脉冲或毛刺的现象叫冒险。如果布尔式中有相反的信号则可能产生竞争和冒 险现象。解决方法：一是添加布尔式的消去项，二是在芯片外部加电容。 (3) 请画出用D触发器实现2倍分频的逻辑电路 答：把D触发器的输出端加非门接到D端即可，如下图所示： OIJTPUT CLK (4) 什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？ 答：线与逻辑是两个或多个输出信号相连可以实现与的功能。在硬件上，要用OC门来实现(漏极或者集电极开路)，为了防止因灌电流过大而烧坏OC门,应在OC门输出端接一上拉电阻(线或则是下拉电阻)。 (5) 什么是同步逻辑和异步逻辑？同步电路与异步电路有何区别？ 答：同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系.电路设计可分类为同步电路设计和异步电路设计。同步电路利用时钟脉冲使其子系统同步运 作，而异步电路不使用时钟脉冲做同步，其子系统是使用特殊的“开始”和“完成”信号 使之同步。异步电路具有下列优点：无时钟歪斜问题、低电源消耗、平均效能而非最差效 能、模块性、可组合和可复用性。 ⑺你知道那些常用逻辑电平？TTL与CoMS电平可以直接互连吗？ 答：常用的电平标准，低速的有RS232、RS485、RS422、TTL、CMOS、LVTTL、LVCMOS、ECL、ECL、LVPECL 等，高速的有LVDS、GTL、PGTL> CML、HSTL、SSTL 等。 一般说来，CMOS电平比TTL电平有着更高的噪声容限。如果不考虑速度和性能，一般TTL与CMOS器件可以互换。但是需要注意有时候负载效应可能引起电路工作不正常，因为有些数字电路经典笔试题目汇总
