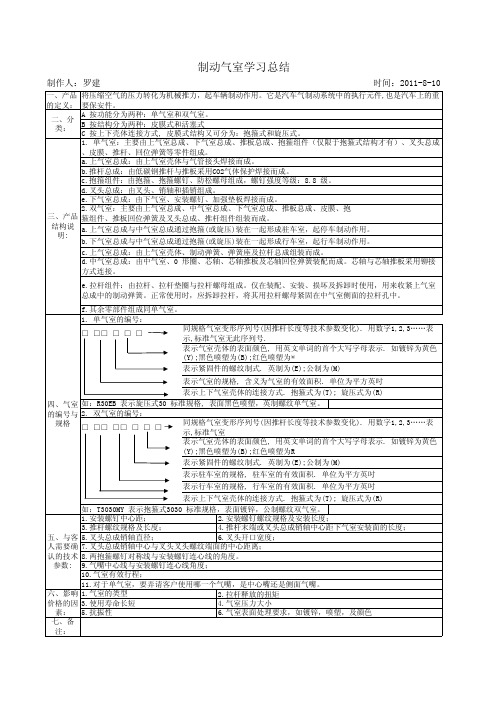

制动气室也称制动分泵，其作用是将压缩空气的压力转变为使制动凸轮轴转动的机械力，实现制动动作。
制动气室为卡箍夹紧膜片式。前、后制动气室大小不同，但其结构基本相同，如图所示。它由进气口、盖、膜片、支承盘、回位弹簧、壳体、推杆、连接叉、夹箍和螺栓等组成。
制动气室壳体和盖是用钢板冲压制成的，用夹箍、螺栓连接在一起，形成整个外壳，它们之间装有夹布橡胶膜片，膜片将整个外壳分隔成两个相互完全隔离的气室。膜片和盖之间的气室通双腔制动阀，膜片和壳体之间的气室常通大气。当自由状态时，膜片与盖板紧贴，而另一面与推杆上的圆盘相接触，圆盘与壳体内端面之间装有回位弹簧，推杆另一端装有连接叉，用以连接制动调整臂。整个制动气室用螺栓固定在专门支架上。
当汽车制动时，空气从进气口进入制动气室，在空气压力作用下使膜片产生变形，推动推杆，并带动制动调整臂，转动制动凸轮，将制动蹄摩擦片压向制动鼓而产生制动。
当汽车解除制动时，制动气室中的压缩空气经双腔制动阀或快放阀排入大气，膜片和推杆在回位弹簧作用下恢复原始状态。
快放阀是由上壳体、膜片、密封垫、下壳体等零件组成，其作用在于迅速排放制动气压的压缩空气.以便迅速解除制动，工作无需调整(见图78a)
制动进气时，从双腔并列膜片式制动阀前腔输往后桥的制动压缩空气进入A口后，推动膜片向后，紧紧地堵住排气口D，同时吹开膜片四周，使膜片边缘下弯，制动压缩空气沿下体的径向沟槽，经B,C a分别通往左、右制动气室。(见图78b):
制动放松、排气时(见图78c)，制动踏板放松后，制动阀至快放阀管路内的制动压缩空气由制动阀排出，制动气室的制动压缩空气回流推动膜片上行，堵住B,C口通往A口的通道，制动气室的压缩空气经排气口D迅速排往大气。
快放阀的典型故障及排除
膜片式快放阀结构简单、工作可靠、极少见故障，也不需专门维护，唯一的典型故障现象是:当汽车制动时，快放阀发生漏气现象，这时只需用工具旋掉紧固螺钉，拆开快放阀上、下壳，用普通的车轮内胎，按膜片的尺寸重剪一个装复(注意新膜片边缘应修剪整齐、光洁)，故障即可排除。
关于两种形式制动气室的对比分析 现在卡车市场使用的弹簧制动气室主要有两种-双膜片气室和活塞式气室，对两种结构形式制动气室从各方面进行对比汇总如下： 1）从使用寿命方面分析：所谓双膜片式制动气室和活塞式制动气室是以气室驻车制动腔承受压力元件的形式来进行驱分的，无论双膜片式还是活塞式制动气室，行车制动腔全部为膜片式结构，整车使用过程中行车制动腔使用最为频繁，驻车制动腔仅在驻车或紧急制动时使用。从使用情况分析：不管是双膜片式还是活塞式制动气室，其使用寿命取决于行车制动腔膜片的质量，受驻车制动腔的影响很小。 2）从使用功能方面分析：因两种形式的制动气室行车制动腔全部为膜片式结构，若规格相同，则膜片应相同，膜片受力面积相同，行车制动力与推杆行程关系曲线应完全相同；因驻车制动与行车制动形式不同（行车制动主要是靠摩擦片与制动鼓之间产生的滑动摩擦力进行降速；驻车制动依靠的是摩擦片与制动鼓之间的静摩擦——抱死状态而防止汽车产生移动位移），两种形式的驻车制动都是可靠的，受力大小可认为完全相等。从使用功能方面分析：同种规格的两种形式制动气室，其制动效果完全相同。3）从受环境影响方面分析：活塞式气室受结构影响驻车制动腔不能有磕碰，否则活塞运行不了；驻车制动腔不能吸进沙粒、灰尘等，否则易划伤内腔，从而造成漏气；若制动管路存在水气，冬季受低温影响活塞有可能冻住。双膜片式气室不受以上问题影响。从适应环境方面分析：双膜片式结构适应性更好。
4）从可靠性方面分析：双膜片式制动气室主要密封形式是气室壳体将膜片压得产生弹性变形从而实现静密封。活塞式制动气室行车制动腔与双膜片式结构相同，而驻车制动腔密封形式是以活塞环与壳体内腔之间的配合进行动密封，从理论上分析：双膜片式制动气室密封可靠性要远远大于活塞式制动气室。 5）从维修方面分析：双膜片式制动气室相对结构简单、便于维修，不需专用工具。 6）从制造成本方面分析：活塞制动腔拉延完成后需进行珩磨工序，然后再涂抗磨漆防止内腔锈蚀（一旦锈蚀或涂漆质量不好，也会引起漏气），同时还要严格控制活塞、活塞环及内腔之间的配合间隙，而双膜片式制动气室对驻车腔要求要低的多。从制造成本方面分析：双膜片式制动气室价格理应比活塞式结构低。 说明：查询历届汽车展及平日所搜集资料显示，不论是国外还是国内汽车厂家，即便是同一汽车厂，其所用制动气室有双膜片式结构，同时也采用活塞式结构。关于制动气室两种结构形式的优缺点有待进一步研究比较。
气路系统基本结构及工作原理
————————————————————————————————作者: ————————————————————————————————日期： ?
气路系统结构及工作原理 气压系统由空压机、干燥器、滤清器、自动排水器、防冻器及各类控制阀件组成，压缩空气经多级净化处理后，供底盘行驶及车上作业使用。 一.结构特点 气压系统主要由以下组成: ?压缩空气气源 ?动力系统控制气路 ?底盘气路 ?绞车气路 ?司钻控制 压缩空气气源整车共用,底盘气路和绞车气路均为相对独立管路，并相互锁定;分动箱的动力操作手柄在切换发动机动力时,同时切换压缩空气气源,钻机车在行驶状态接通底盘气路，钻修作业接通绞车气路。当二者其一管路接通压缩空气气源时,另外一路则被切断压缩空气气源，确保设备操作安全，减少气路管线泄漏。方框图如下：
二.压缩空气气源 1.空气压缩机，往复活塞结构，4缸V形排列;2台,分别安装在2台发动机右侧前 部，由曲轴端皮带轮驱动；强制水冷，润滑,冷却管线与发动机冷却水道相连,润滑管线与发动机润滑系统相连。 2.调压阀，安装在空气压缩机缸体侧部，调定控制气压系统空气压力,调定值０．８ ±０.05 ＭＰa，当系统气体压力升高,达到调定值时，调压阀动作发出气动信号，分两路，一路信号接通两台空气压缩机卸荷阀,顶开各气缸进气阀门，空压机置空负荷运转状态,停止向气压系统供气；另一路信号接通两台干燥器排泄口，干燥器储气室内的干燥空气迅速反向流动流，吸附干燥剂层的水份，迅速排出干燥器体外,使其干燥剂再生。系统压力低于调定值，调压阀气信号消失，空压机卸荷阀复位,空压机重新进入正常工作状态，继续向系统供应压缩空气，同时，干燥器排泄口关闭,干燥器重新开始工作,吸附干燥系统压缩空气。 3.干燥器，吸附再生式结构,2台,各自连接在空气压缩机的输出气路处。内装干燥 剂,当湿空气流过时吸附水份，输出干燥空气。当系统压力达到调定值时,调压阀发生指令,打开干燥器排泄口，干燥器储气室内的干燥空气迅速反向流动流,经干燥剂层,吸附其中的水份，并排出干燥器，使其干燥剂再生。系统压力低于调定值,调压阀气信号消失,干燥器排泄口关闭，干燥器重新开始工作，吸附干燥系统压缩空气。干燥器排泄口装有电热塞，当气温低于０℃时自动将电源接通，加热排泄口，防止冰冻。 4.空气滤清器,旋风滤芯结构,压缩空气进入滤清器，在导流片的作用下飞速旋转， 离心力迫使较大的水滴和固体杂质抛向筒壁，集聚到下部排泄口；压缩空气再经滤芯过滤,进一步净化。 5.自动排水器,浮球结构，进水口与滤清器排泄口连接,当聚集的液面升高到设定位 置,将浮球抬起，打开排泄口，排除废液。 6.防冻器,吸管喷射结构,串联在压缩空气管道中，当气温低于4℃时，可向防冻器 内加注乙二醇或其他防冻剂，当空气进入防冻器喷射流动时,吸管口形成负压区,乙二醇经吸管混合在压缩空气射流中，充分雾化,降低管道中压缩空气的凝固点，防止管道冻裂和冰堵，确保设备冬季正常运行。 7.储气罐，椭圆封头圆柱形结构，安装在底盘大梁外测,配置安全阀，超压自动排
制动气室也称制动分泵，其作用是将压缩空气的压力转变为使制动凸轮轴转动的机械力，实现制动动作。 制动气室为卡箍夹紧膜片式。前、后制动气室大小不同，但其结构基本相同，如图所示。它由进气口、盖、膜片、支承盘、回位弹簧、壳体、推杆、连接叉、夹箍和螺栓等组成。 制动气室壳体和盖是用钢板冲压制成的，用夹箍、螺栓连接在一起，形成整个外壳，它们之间装有夹布橡胶膜片，膜片将整个外壳分隔成两个相互完全隔离的气室。膜片和盖之间的气室通双腔制动阀，膜片和壳体之间的气室常通大气。当自由状态时，膜片与盖板紧贴，而另一面与推杆上的圆盘相接触，圆盘与壳体内端面之间装有回位弹簧，推杆另一端装有连接叉，用以连接制动调整臂。整个制动气室用螺栓固定在专门支架上。 当汽车制动时，空气从进气口进入制动气室，在空气压力作用下使膜片产生变形，推动推杆，并带动制动调整臂，转动制动凸轮，将制动蹄摩擦片压向制动鼓而产生制动。 当汽车解除制动时，制动气室中的压缩空气经双腔制动阀或快放阀排入大气，膜片和推杆在回位弹簧作用下恢复原始状态。 快放阀是由上壳体、膜片、密封垫、下壳体等零件组成，其作用在于迅速排放制动气压的压缩空气.以便迅速解除制动，工作无需调整(见图78a) 制动进气时，从双腔并列膜片式制动阀前腔输往后桥的制动压缩空气进入A口后，推动膜片向后，紧紧地堵住排气口D，同时吹开膜片四周，使膜片边缘下弯，制动压缩空气沿下体的径向沟槽，经B,C a分别通往左、右制动气室。(见图78b): 制动放松、排气时(见图78c)，制动踏板放松后，制动阀至快放阀管路内的制动压缩空气由制动阀排出，制动气室的制动压缩空气回流推动膜片上行，堵住B,C口通往A口的通道，制动气室的压缩空气经排气口D迅速排往大气。
气压制动系统的主要构造元件和工作原理
————————————————————————————————作者：————————————————————————————————日期:
气压制动系统的主要构造元件 和工作原理 气压制动以压缩空气为制动源，制动踏板控制压缩空气进入车轮制动器,所以气压制动最大的优势是操纵轻便,提供大的制动力矩；气压制动的另一个优势是对长轴距、多轴和拖带半挂车、挂车等，实现异步分配制动有独特的优越性。 但是气压制动的缺点也很明显： 相对于液压制动,气压制动结构要复杂的多;且制动不如液压式柔和、行驶舒适性差;所以气压制动因而一般只用于中、重型汽车上。
下面主要以斯太尔８X４载重汽车为例介绍气压制动传动装置主要部件的结构组成。 1.空气压缩机 空气压缩机是全车制动系气路的气源,斯太尔６Ｘ4载重汽车空气压缩机为单缸混合冷却式，气缸体为风冷,气缸盖通过发动机冷却系统水冷。它固定在发动机前端左侧的支架上,它的传动齿轮与其曲轴为高扭矩自锁连接,在正时齿轮室中悬臂安装，由发动机曲轴通过中间齿轮、喷油泵齿轮、空气压缩机传动轴驱动转动，其构造如图18. 5所示,与汽车发动机机构相似,它主要由空气压缩机壳体1、活塞２、曲轴3、单向阀４等组成。 壳体由气缸体、气缸盖组成，壳体是铸铁的，外面带有用于空气冷却的散热筋片,里面是用于产生压缩空气的气缸。进、排气阀门采用舌簧结构，进气口经气管通向空气滤清器；出气口则经气管通向空气干燥器。润滑油由发动机主油道经油管、滚珠轴承，进入曲轴箱,然后经正时齿轮室回到油底壳。 活塞通过连杆与曲轴相连,连杆轴承合金直接浇注在连杆大头和连杆瓦盖上,活塞通过活塞环与气缸密封。 曲轴两端通过滚珠轴承支承在曲轴箱内，?前后有轴承盖，前端伸出盖外用半圆键及螺母固装传动齿轮,前端孔内分另1J装有防止漏油的油封。 发动机运转时,空气压缩机随之转动，当活塞下行时,进气阀门被打开,外界空气经空气滤清器、进气道进人气缸。当活塞上行时，?进气阀门被关闭，气缸内空气被压缩，出气阀门在压缩空气的作用下被打开,压缩空气由空气压缩机出气口经管路、空气干燥器进人储气筒和四管路保护阀。
汽车制动系试题及其答案 一、填空题 1. 任何制动系都由（）、（）、（）和（）等四个基本部分组成。 2. 所有国产汽车和部分国外汽车的气压制动系中，都采用（）。 3. 人力制动系按其中传动装置的结构型式的不同分为（）和（）两种。 4. 目前国内所用的制动液大部分是（），也有少量的（）和（）。 5. 挂车气压制动传动机构按其控制方法的不同，可分为（）和（）两种，我国一般采用（）。 6. 制动器的领蹄具有（）作用，从蹄具有（）作用。 7. 车轮制动器由（）、（）、（）和（）等四部分构成。 8. 凸轮式制动器的间隙是通过来进行局部调整的（）。 9. 动力制动系包括（），（）和（）三种。 10. 在储气筒和制动气室距制动阀较远时，为了保证驾驶员实施制动时，储气筒内的气体能够迅速充入制动气室而实现制动，在储气筒与制动气室间装有（）；为保证解除制动时，制动气室迅速排气，在制动阀与制动气室间装（）。 11. 制动气室的作用是（）。 12. 真空增压器由（）、（）和（）三部分组成。 13. 伺服制动系是在（）的基础上加设一套而形成的，即兼用（）和 （）作为制动能源的制动系。 14. 汽车制动时，前、后轮同步滑移的条件是（）。 15. ABS制动防抱死装置是由（）、（）及（）等三部分构成的。 一、填空题参考答案 1．供能装置控制装置传动装置制动器 2．凸轮式制动器 3．机械式液压式
4．植物制动液合成制动液矿物制动液 5．充气制动放气制动放气制动 6. 增势减势 7．固定部分旋转部分张开机构调整机构 8．制动调整臂 9．气压制动系气顶液制动系全液压动力制动系 10．继动阀(加速阀) 快放阀 11．将输入的气压能转换成机械能而输出 12．辅助缸控制阀真空伺服气室 13．人力液压制动系动力伺服系统人体发动机 14．前后轮制动力之比等于前后轮与路面的垂直载荷之比 15．传感器控制器压力调节器 二、选择题 1. 汽车制动时，制动力的大小取决于( )。 A．汽车的载质量 B．制动力矩 C．车速 D．轮胎与地面的附着条件 2. 我国国家标准规定任何一辆汽车都必须具有( )。 A．行车制动系 B．驻车制动系 C．第二制动系 D．辅助制动系 3. 国际标准化组织ISO规定( )必须能实现渐进制动。 A．行车制动系 B．驻车制动系 C．第二制动系 D．辅助制动系 4. 汽车制动时，制动力FB与车轮和地面之间的附着力FA的关系为( )。 A．FB﹤FA B．FB﹥FA C．FB≤FA D．FB≥FA 5. 汽车制动时，当车轮制动力FB等于车轮与地面之间的附着力FA时，则车轮( )。A．做纯滚动 B．做纯滑移 C．边滚边滑 D．不动 6. 在汽车制动过程中，当车轮抱死滑移时，路面对车轮的侧向力( )。 A．大于零 B．小于零 C．等于零 D．不一定。 7. 领从蹄式制动器一定是( )。 A．等促动力制动器 B．不等促动力制动器 C．非平衡式制动器 D．以上三个都不对。
气压制动系统的主要构造元件 和工作原理 气压制动以压缩空气为制动源，制动踏板控制压缩空气进入车轮制动器，所以气压制动最大的优势是操纵轻便，提供大的制动力矩；气压制动的另一个优势是对长轴距、多轴和拖带半挂车、挂车等，实现异步分配制动有独特的优越性。 但是气压制动的缺点也很明显： 相对于液压制动，气压制动结构要复杂的多；且制动不如液压式柔和、行驶舒适性差；所以气压制动因而一般只用于中、重型汽车上。
下面主要以斯太尔8X4载重汽车为例介绍气压制动传动装置主要部件的结构组成。 1.空气压缩机 空气压缩机是全车制动系气路的气源，斯太尔6X4载重汽车空气压缩机为单缸混合冷却式，气缸体为风冷，气缸盖通过发动机冷却系统水冷。它固定在发动机前端左侧的支架上，它的传动齿轮与其曲轴为高扭矩自锁连接，在正时齿轮室中悬臂安装，由发动机曲轴通过中间齿轮、喷油泵齿轮、空气压缩机传动轴驱动转动，其构造如图18. 5 所示，与汽车发动机机构相似，它主要由空气压缩机壳体1、活塞2、曲轴3、单向阀4等组成。 壳体由气缸体、气缸盖组成，壳体是铸铁的，外面带有用于空气冷却的散热筋片，里面是用于产生压缩空气的气缸。进、排气阀门采用舌簧结构，进气口经气管通向空气滤清器；出气口则经气管通向空气干燥器。润滑油由发动机主油道经油管、滚珠轴承，进入曲轴箱，然后经正时齿轮室回到油底壳。 活塞通过连杆与曲轴相连，连杆轴承合金直接浇注在连杆大头和连杆瓦盖上，活塞通过活塞环与气缸密封。 曲轴两端通过滚珠轴承支承在曲轴箱内， 前后有轴承盖，前端伸出盖外用半圆键及螺母固装传动齿轮，前端孔内分另1J 装有防止漏油的油封。 发动机运转时，空气压缩机随之转动，当活塞下行时，进气阀门被打开，外界空气经空气滤清器、进气道进人气缸。当活塞上行时， 进气阀门被关闭，气缸内空气被压缩，出气阀门在压缩空气的作用下被打开，压缩空气由空气压缩机出气口经管路、空气干燥器进人储气筒和四管路保护阀。
