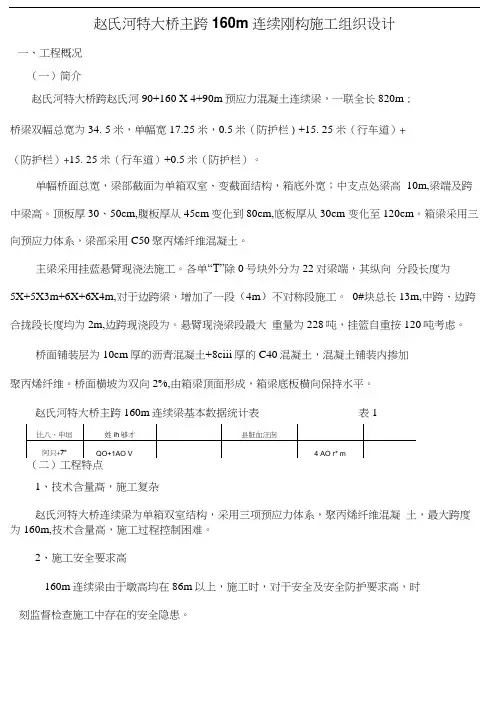

氏河特大桥主跨160m连续刚构施工组织设计
一、工程概况
（一）简介
氏河特大桥跨氏河90+160×4+90m预应力混凝土连续梁，一联全长820m；桥梁双幅总宽为34.5米，单幅宽17.25米，0.5米(防护栏)＋15.25米(行车道)＋3.0(防护栏)＋15.25米(行车道)＋0.5米(防护栏)。
单幅桥面总宽16.9m，梁部截面为单箱双室、变截面结构，箱底外宽11.4m；中支点处梁高10m，梁端及跨中梁高3.5m。顶板厚30~50cm，腹板厚从45cm 变化到80cm，底板厚从30cm变化至120cm。箱梁采用三向预应力体系，梁部采用C50聚丙烯纤维混凝土。
主梁采用挂蓝悬臂现浇法施工。各单“T”除0号块外分为22对梁端，其纵向分段长度为5×2.5m+5×3m+6×3.5m+6×4m，对于边跨梁，增加了一段（4m）不对称段施工。0#块总长13m，中跨、边跨合拢段长度均为2m，边跨现浇段为4.6m。悬臂现浇梁段最大重量为228吨，挂篮自重按120吨考虑。
桥面铺装层为10cm厚的沥青混凝土+8cm厚的C40混凝土，混凝土铺装掺加聚丙烯纤维。桥面横坡为双向2%，由箱梁顶面形成，箱梁底板横向保持水平。
氏河特大桥主跨160m连续梁基本数据统计表表1
1、技术含量高，施工复杂
氏河特大桥连续梁为单箱双室结构，采用三项预应力体系，聚丙烯纤维混凝土，最大跨度为160m，技术含量高，施工过程控制困难。
2、施工安全要求高
160m连续梁由于墩高均在86m以上，施工时，对于安全及安全防护要求高，时刻监督检查施工中存在的安全隐患。
二、施工计划安排
（一）总体施工计划安排
氏河特大桥90+160×4+90m连续梁2009年11月1日开始施工，到2011年03月31日结束（包括底板拉完成），计划13月的时间。
（二）各主要分项工程施工计划安排表表2
三、总体施工方案
该连续梁的主要施工工序和关键技术包括：0#梁段支架的设计与搭设、0#梁段混凝土浇筑施工、挂篮设计拼装、连续梁悬臂灌注、合拢段施工、预应力施工、边孔现浇段施工、边孔不均衡段施工。该连续梁的总体施工方案为：
主墩施工完成后在墩顶上搭设型钢托架，支护0#梁段模板、绑扎钢筋，
将0#梁段混凝土两次性浇注成型。
连续刚构悬臂施工采用菱形挂篮在每个T构两端对称悬臂浇注各梁端，利用塔吊进行挂蓝安装。施工程序为：采用10对、20只挂蓝同时施工10个T构，施工及合拢次序完全按设计给定的程序进行。
合拢段直接采用挂篮底模平台和外模板施工。边跨现浇梁段在边墩墩顶托架上施工。
混凝土由拌合站集中拌和，采用混凝土运输车运输，输送泵（车）灌注砼。
为确保箱梁合拢误差符合规要求和成桥后的线型，在箱梁灌注过程中，将影响箱梁挠度的各因素变化信息及时向设计单位、监控单位反馈，并与设计单位及监控单位密切合作，共同完成箱梁线形控制。
见《氏河特大桥90+160×4+90m连续梁总体施工工序图》。
三、各主要分项工程施工工艺
氏河特大桥主桥为六跨预应力砼连续刚构，其跨径组合为90m+160×4m+90m。主梁采用单箱双室截面，箱顶板宽16.9m，底板宽11.4m。箱梁0号块段长13m，根部断面高10m，纵桥向悬伸长度1m。在墩顶围，箱梁腹板厚80cm，顶板厚50cm，底板厚120cm。
全桥共计10个0号梁段，单个0号梁段砼数量为739.4m3，重量1922.4t。
1、施工方案概述
0#段为箱梁与墩身连接的隅节点，截面力最大且受力复杂。0#梁段是在墩顶托架上进行，是本桥施工的关键工序，具有块段长、梁高、壁薄、管道密集的特点。施工过程中必须以确保质量、重视安全、缜密安排、精心施工为原则。必须保证支架安全、混凝土浇注、预应力管道安装等关键工序的施
工质量。
0号梁段拟采用托架法进行现浇施工。由于0号梁段是墩身与箱梁连接的关键部位，具有断面高、砼体积大、钢筋及预应力管道密集等特点，为保证砼浇筑质量和减轻支架负荷，竖向分为两次浇筑，第一层砼浇筑高度为3.5m，第二次即顶层砼浇筑高度为6.5m。
砼施工采用在墩顶预埋牛腿支架(简称主托架)进行，外侧模直接采用定型钢模板借助墩顶预埋牛腿支架进行施工。0号块段箱顶板采用满堂支架浇筑，悬伸段顶板采用挂篮模架施工。
施工顺序为：安装正面、侧面鹰架→安装0#段底模→预压→分片吊装0#段外侧模板、安装底板和腹板钢筋→安装0#段竖向预应力钢筋→安装模板→绑扎顶板钢筋和横向预应力筋→安装纵向预应力管道→搭设砼灌注工作平台→灌注砼→养生→拆模。
0#块施工工艺框图
2、施工准备
（1）、技术准备
我部试验室已经选配出合适的混凝土配合比和预应力水泥浆配合比：
混凝土配合比：
对连续刚构施工图进行了认真复核，对存在的问题对进行了咨询解决，对刚构所需设备的选型进行详细论证与选择，确保施工过程能满足需要，且是最经济的选型，对配合比进行详细论证，在保证强度的情况下确保成本降低；对所有施工人员进行技术交底和技术培训，确保施工人员能熟练掌握0#块施工技术与施工要点，能掌握相关技术规，管理人员能熟悉图纸，有效指挥施工生产。
（2）、材料准备
我部在施工前进行了托架和0#块外模板的设计，托架由于加工简单，我部在施工现场进行了加工；0#块模板委外加工，在现场进行组装。
在实验室选出配合比后，物资部及时将所需沙石水泥等材料贮备到位，并进行了检测；10月25日前将所需钢材贮备到位并完成对原材料的检测。所需材料详见“0#块施工材料汇总表”。
0#块施工材料汇总表
（3）、设备准备
依据连续刚构的施工需要，我部将所需设备及时购买或从其他工地调入，以满足施工需要。所需设备详见“0#块施工设备汇总表”。
0#块施工设备汇总表
