常用色膏油墨的树脂在配方的含量一般控制在8%-15%。色粉含量在9%-30%间，无机色粉的除外，色膏的含量要高点。溶剂部分就要看体系了。不同的树脂体系及要求的不同，溶剂的选择也不同。
现以干法色膏，后段改色油墨，鞋材丝印油墨和TPU转印贴膜油墨说例。其中所谓的弱溶剂对应的就是强溶剂。醇类，芳香烃类是常用的弱溶剂，DMF、酮类就是强溶剂。
一般固体树脂会先溶解在混合溶剂里成液体树脂，溶解固体树脂的混合溶剂一般会选择较多的强溶剂含量比例。常用的树脂含量在25%-30%间，特殊的会更高点。这样的话很多配方的基本就定型了。
例25%固体含量树脂溶液在配方中以10%树脂含量，20%色粉含量的话其基本框架可以这样算10%÷25%=40%即
树脂溶液40
色粉20
分散剂2-6
混合溶剂38-34
若12%树脂含量，20%色粉含量的框架是12%÷25%=48%即
树脂溶液48
色粉20
助剂2-6
混合溶剂30-26
同样若30%固体含量在配方中以12%树脂含量，20%色粉含量的计算方式一样12%÷30%=40%即
树脂溶液40
色粉 20
助剂2-6
混合溶剂38-34
10%树脂含量，20%色粉含量的则是10%÷30%=33.3%
树脂溶液33
色粉20
助剂 2-6
混合溶剂45-41
其中分散剂是高分子的，用量是按色粉含量的10%-30%计算的，一些较难润湿的色粉（如酞箐颜料等）其分散剂的用量就要高点无机颜料则可以相应的减少些。其他助剂的用量（例如脱泡剂，防沉剂等）可按涂料配方要求添加。
配方举例聚醛树脂溶液（30%）
环己酮 20
正丁醇15
甲苯 15
DMF 20
聚醛树脂30
黑色油墨的配方
聚醛树脂溶液（30%）40
异苯醇15
正丁醇 6
甲苯0
PMA 15
助剂 4
碳黑 20
其实很多不同体系的油墨配方并不是固定的，变动的范围还是很大的，主要还是看你的用途，其要求的性能及成本等各方面的因素去决定。2010年夏
经过几年时间的沉淀，心境更加的平和了，翻开了多年的记事本，感慨万分，应朋友的邀请觉得补充具体点，给有缘分运用的人吧，也算是离开这行业多年的回赠吧。
从色膏，色浆，油墨，再到工业涂料这一路走来感觉理论的指导还是很重要的，练好了基本功，做起来要容易的多。还是接前面写的吧，前面结尾写的有些仓促，不是很好。前面讲到干法色膏用的氯醋树脂，它是二元氯醋树脂，它的润湿性，柔韧性都比较好，价位也比较低，不仅在干式合成革里有运用，在布类涂层，注塑PU制品等领域都可运用，有些可剥离胶也是用氯醋树脂做的。在合成革干法色膏里运用，是先将氯醋树脂溶成液态半成品，溶剂的话是DMF,环己酮，三甲苯为主，溶剂的选择主要考虑到的是溶解力，和挥发速率（干法色膏主要是三辊机研磨，直接跟损耗挂钩），为了后段调整方便，可设置出一快一慢的半成品，毕竟溶树脂是用搅拌机操作的，上面有盖或者涂一层塑料薄膜可以减少溶剂挥发造成的损耗的，慢的树脂半成品可设为30%固含，快的树脂半成品为25%固含，相对高点固含的树脂液在前段做色膏时也比较好操作，类如这样：
前段半成品：DMF20%，环己酮40%，三甲苯10%，二元氯醋30%
后段半成品：丁酮12.5%，甲苯37.5%，DMF7.5%，环己酮17.5% ，二元氯醋25%
前段加色粉分散后过三辊机研磨，后段调整粘度和色浆浓度等，具体的颜色色膏比例前面有相关配方可参考，正常情况下都是彩色的色粉含量要低点十几个点范围左右，黑白要高点，白色可做到60%色粉固含。
在这一块与之相关的有后段改色油墨，也是氯醋树脂为主的，很多时候可以将干法色膏再加醋酸纤维素（CAB-381-0.2）和醛酮树脂来做，选CAB的好处是溶剂释放性好，柔软，聚酮树脂是光亮，硬度好，而且都不用考虑黄变性的问题等等，一软一硬，在后段可调的空间范围就大了点，这一点相信好理解，CAB和醛酮树脂都可以先做成半成品，CAB可以这样设，20%固含，醛酮树脂液50%固含，溶剂的选择考虑主要是成本和好操作性，不要太快或者太慢就行了。以下是一中黄色实例
环己酮 200
30%氯醋液102
分散剂 6
83号黄 60
BASO4填料20
丁酮 52 总量388，这是干法中黄色膏。
变成后段改色油墨是
干法中黄色膏70%
30%固含氯醋 15%
20%CAB液6%
50%醛酮液9% CAB和醛酮的比例可依据现实需要作出不同的比例调整。其它的颜色以此推导。
再来讲讲相关的醛酮树脂的运用，大家都知道醛酮树脂的基本性能和特点的，做通用色浆比较方便，依据工艺需要选不同软化点的就行了，用醛酮树脂做的色浆在合成革，纺织物印刷，刮涂，喷涂等其他领域都可运用的，根据工艺要求，适当的选择搭配溶剂。前面最后写的黑色油墨配方就是，可在鞋材丝印领域运用。在鞋材丝印油墨里可用聚酯型聚氨酯弹性体（TPU）来做主体树脂，我也举些实例
树脂半成品TPU液30%固含
环己酮40%
DMF 20%
甲苯 10%
TPU 30% 树脂半成品
黑色油墨
环己酮 243
DMF 40
分散剂 16
C111炭黑80
JD600炭黑 80
30%TPU液320
BASO4填料 40
流平剂 0.8
消泡剂 0.4总量780.2
记得有朋友问我这一块半油半水的色浆是怎么做的，我简单说一下，有时间的时候我再细说，这一块可选用水溶性树脂为主题，像韩华的水溶性丙烯酸树脂也可以的，配方设置原理，润湿性可选甘油（其实他也是多元醇哦）搭配，PH值控制用一乙醇胺，消泡剂用有机硅的，防沉用无机膨润土，这样一整块下来成本可控制很低，黑色的可在十块左右，半成品实例如下
树脂液
自来水 522
一乙醇胺84
甘油 47
消泡剂 1
水溶性树脂280 总量934
防沉浆半成品
自来水 83%
甘油 2%
无机土15%
正丁醇2%
总量100
其实很多水性色浆都可以参考这样做，自干型的把甘油换成醇类或者醇醚类助溶剂，储蓄性的话适当的加点防腐剂就行。2014年11月25日补充

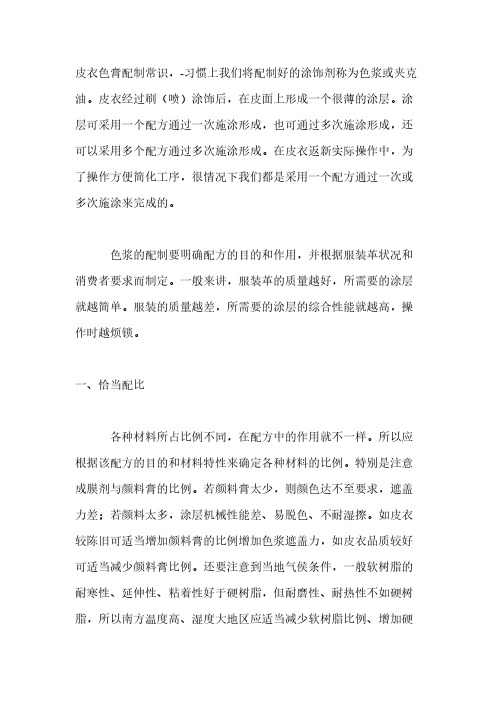

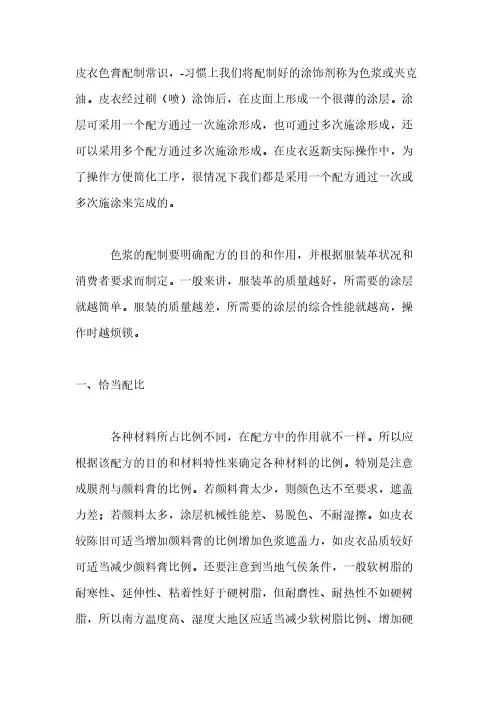

皮衣色膏配制常识，-习惯上我们将配制好的涂饰剂称为色浆或夹克油。皮衣经过刷（喷）涂饰后，在皮面上形成一个很薄的涂层。涂层可采用一个配方通过一次施涂形成，也可通过多次施涂形成，还可以采用多个配方通过多次施涂形成。在皮衣返新实际操作中，为了操作方便简化工序，很情况下我们都是采用一个配方通过一次或多次施涂来完成的。 色浆的配制要明确配方的目的和作用，并根据服装革状况和消费者要求而制定。一般来讲，服装革的质量越好，所需要的涂层就越简单。服装的质量越差，所需要的涂层的综合性能就越高，操作时越烦锁。 一、恰当配比 各种材料所占比例不同，在配方中的作用就不一样。所以应根据该配方的目的和材料特性来确定各种材料的比例。特别是注意成膜剂与颜料膏的比例。若颜料膏太少，则颜色达不至要求，遮盖力差；若颜料太多，涂层机械性能差、易脱色、不耐湿擦。如皮衣较陈旧可适当增加颜料膏的比例增加色浆遮盖力，如皮衣品质较好可适当减少颜料膏比例。还要注意到当地气侯条件，一般软树脂的耐寒性、延伸性、粘着性好于硬树脂，但耐磨性、耐热性不如硬树脂，所以南方温度高、湿度大地区应适当减少软树脂比例、增加硬树脂，北方寒冷、
干燥地区应适当增加软树脂比例、减少硬树脂比例。 1、颜料膏与成膜剂的比例关系： 颜料膏在涂饰中赋予了皮革艳丽的色彩，同时还起着遮盖作用，这一点对于皮衣返新十分重要。皮衣在穿着过程中，颜色会变得陈旧，出现色差、皮面磨损、脏，这些现象单独靠清洗是决不能达到返新效果的。皮衣返新在很大程度上都要依靠颜料膏的遮盖作用。而成膜剂是无色透明乳液，不具备遮盖能力，因此在色浆配制中颜料膏的比例不可太低，否则色浆遮盖性能差。然而颜料与皮纤维间不具备任何结合力，它是借助于成膜剂附在皮面上的，所以颜料比例也不能太大否则涂层易脱落、掉色等。在确定配方以前，首先应清楚它们的作用和关系，增加颜料膏比例或减少成膜剂比例，色浆的遮盖力将增加，但涂层性能差易掉色；相反头减少颜料膏的比例或增加成膜剂比例色浆的耐干湿等性能将增加，但色浆遮盖力下降。如皮衣较脏、颜色陈旧、色差大，为了增加涂层遮盖力可适当增加颜料膏的比例，而对于皮衣外观各方面较好的皮衣可适当减少颜料膏的比例，以提高涂层综合性能。一般情况下树脂是颜料膏的2～3倍。 2、软硬树脂的比例关系： 软硬树脂的特点：软树脂的耐寒性、粘着度、延伸性好于硬树
水性色浆是涂料开发阶段不可缺少的着色添加剂。随着目前水性涂料和涂料质量的快速发展，水性着色剂的应用范围进一步扩大。那么有机水性色浆哪家的质量更有保证呢？我们可以考虑诺申，接下来就由小编为您进行简单的介绍其着色，希望能给您带来一定程度上的帮助。 1、水性擦涂着色： 1)一般施工要求：易擦涂，施工时限长，着色性好，擦涂后木纹柔和鲜明，能够提高产品的附加价值。 2)产品的应用：用布成螺旋状擦拭，将擦色剂推入木纤维导管中，使棕眼充分填充，然后再用干净的布顺着木纹方向将表面擦干净，特别注意沟槽部分要清理彻底。水性擦色剂有干燥后不易擦掉的问题大面积施工要注意，可以考虑加适量水后用大口径喷枪喷涂或者刷涂均匀后擦试。产品擦完后可以直接施工水性漆，如果上层使用的是溶剂
型PU或NC漆，水性着色剂需要干燥彻底才能施工。 2、水性喷涂着色：木材涂装中的许多工艺都需要底部喷涂或面部修复。施工要求相对简单。可以根据样品的效果直接用喷枪喷涂。根据不同的颜料糊，可以实现不同的施工效果。 3、水性辊涂着色：工厂化流水线作业经常要求进行辊涂机辊涂着色，施工底材为大棕眼(导管)的木材，主要目的是突显其纹理效果。具体的施工过程为： 1)水性辊涂着色剂加5—20%71k性色浆调色，充分搅拌均匀。 2)将调好颜色的着色剂用泵抽到滚涂机辊轴上，待辊轴上的着色剂均匀地滚动之后，木板开始着色，在滚轴后面有毛刷滚筒，会将着色剂挤入导管中，并将多余的着色剂刷掉。 3)待底着色剂干燥后，在上述着色底材上按时正常施工喷涂或滚涂水性漆和溶剂型漆。 桐城市诺申装饰材料有限公司座落于桐城市经济开发区，自成立
以来一直致力于高品质水性色浆的生产和销售，现已与多家涂料企业建立了良好的合作关系。优异的产品和服务、良好的运营体系、先进的企业文化，使我们保持了快速稳定的发展，成为了国内颇具影响力的专业技术创新型企业。公司主要生产高品质内外墙水性涂料色浆、木器漆色浆、木器着色剂（又名色精）通用色浆、擦色宝、纸箱印刷油墨等，产品广泛应用于涂料、乳胶、造纸纺织、印刷、皮革等领域。各系列原料均选自国内外知名企业，生产的内外墙色浆具有颜色鲜艳、着色力高、粘度低、流动性好等特点。我司将不断完善售前、售中和售后服务体系，愿与您携手共创未来！
水性色浆的应用领域 前言：水性色浆，也称为颜料分散体，一般由水、粉状颜料、表面活性剂、助溶剂、保湿剂等组成。优良的水性色浆必须与水性聚合物乳胶体相容性好、质地均匀、不含交联剂和APE(烷基苯酚多乙二醇谜)溶剂。在选材上应选用具有优良的耐候性、耐光、耐化学腐蚀及抗紫外线性能的优质颜料。成品着色剂应是着色力强、流动性好、长时间储存不结块，不沉淀，不返粗、固含量高、产品黏度稳定、泡沫低，不风干，遇冰冻可融化后再使用，不发霉、尽可能低的VOC。 水性色浆是着色材料，其应用领域十分广阔，包括涂料、皮革、墨水、纺织等行业，目前主要应用于涂料行业。水性涂料既具有VOC排放量低的优点而且其涂膜性能可与溶剂型涂料相媲美，无疑是未来涂料工业发展的主力军，其诞生和发展主要是受到了人类对环境保护重要性的逐渐认知所驱动。据对全球各地区涂料产品生产的统计资料显示，在涂料水性化领域我们与发达国家的差距还很大。所幸的是，这种局面正在改变。水性涂料在各领域逐步发展扩大。而水性色浆在皮革、墨水、纺织方面的应用也在不断扩大。 以下是水性色浆的一些应用： 一、水性涂料 1、按应用领域分：水性建筑涂料、水性汽车涂料、水性木器涂料、水性纸张涂料、水性塑料涂料、水性玻璃涂料 水性建筑涂料：当前，建筑涂料在我国各个应用领域发挥着越来越重要的作用。作为一种新型装饰材料，建筑涂料以其良好的经济性、美观性和安全性，被广泛运用于建筑物内外墙装饰及地板、屋顶、门窗、路标、桥梁和工业设施的维护。内墙涂料要向健康型方向发展，逐渐实现零VOC和尽可能少的残存单体；外墙涂料的发展方向是高抗污性、自乳化、高固体分及低VOC乳胶漆。内墙涂料的水性化已基本完成，每年各大涂料商都不断的推出许多性能更佳的内墙用水性涂料，未来水涂料将在建筑领域大范围推广和应用。 水性建筑涂料最主要的特征在于其环保性，即水作为涂料的分散介质，本身无毒、无味，不会对人体和环境造成不良影响（与之相比绝大部分有机溶剂会对环境和人类健康产生不利影响）。其次，显而易见的是水的易得性和价廉性。至于涂料性能则因品种的不同而各异。根
各种涂料配方.txt如果真诚是一种伤害，请选择谎言；如果谎言是一种伤害，请选择沉默；如果沉默是一种伤害，请选择离开。 涂料配方汇总：外墙涂料配方、柔性涂料配方、防火涂料配方、环氧地坪涂料配方、内墙涂料配方 外墙配方 平涂产品名称:外墙漆总量:367.6 Kg 原料名称应投入量/Kg 水 38 乙二醇 5.4 1124分散剂 2.2 AMP-95 0.54 NXZ消泡剂 0.72 75#防霉剂 0.54 244钛白粉 54 820A硅酸铝 14 700目重钙 36 硫酸钡1250目 18 高岭土1250目 13 分散50分钟检测细度<60um 进入研磨一遍控制细度<60um 合格45~60um 水 16 2438乳液 126 AC-261乳液 36 成膜助剂 1.8 2020改性剂 5.4 粘度KU PH值IT 对比率 90 (+-)1 8.5~9.5 0.94 柔感涂料配方 现给大家一个配方效果好但成本高: T120 0.1 OK520 5.5 CAC 15 丁酯 42 乙酯 10 B:N3390 C:乙酯AA=1:1 A:B:C=10:0.7:3 膨胀型防火涂料 聚磷酸胺21.0 季戊四醇11.5 三聚氰胺11.5 钛白粉4.7
六偏磷酸钠（10%）1.0 六甲基纤维素（3%）3.7 氯化石蜡11.2水18.2 Mowilith DC20F（三氯乙 基磷酸酯增韧聚醋酸乙烯 乳液，固体分60%聚合物 50%增韧剂10%）17.2 环氧地坪面涂 （1）（２） 甲组分：E-44液体环氧树脂（212~244EEW） 36.4 DER? 331环氧树脂（美国陶氏化学公司） 34 二甲苯11.8 7.2 正丁醇9 3 醋酸丁酯２ 分散剂963（汉高公司）0.3 0.3 消泡剂AMH2（汉高公司）0.3 0.3 流平剂F60（汉高公司）0.2 0.2 氧化铁红 5 5 沉淀硫酸钡（600目）7 21 滑石粉（600目） 10 石英砂（600目）18 26 有机膨润土 2 1 总计100 100 乙组分：Versamid? 115（汉高公司）33 37 二甲苯32 36 正丁醇8 9 环氧地坪树脂砂浆配方： 甲组分：828环氧树脂（美国Shell公司） 100 丁基缩水甘油醚 10 消泡剂1208（汉高公司） 2 氧化铁红 2 钛白（金红石） 1 石英砂（200目） 200 石英砂（100目） 100 总计 415 乙组分：Versamine? C-36（汉高公司） 68 环氧自流平面涂 甲组分：828环氧树脂（美国Shell公司） 90 丁基缩水甘油醚 10 分散剂963（汉高公司） 0.3 消泡剂AMH2（汉高公司） 0.6 流平剂F60（汉高公司） 0.5 抗划伤剂S4（汉高公司） 0.6
[水性色浆详细说明] 龙跃水性色浆专用自来水做稀释剂色浆,不信你可以拿样试试就知道. 龙跃工厂专业研究、开发、生产、销售、环保：水性通用高温色浆，水性色浆,专用自来水做稀释剂的色精，与各种树脂的相溶性亦非常优异，因此其应用范围非常广泛。 产品特征 龙跃水性色浆又叫水溶性色浆染料, 高温250度,色彩齐全、颜色鲜艳，附着力高，细度细而均匀。具有良好的坚牢度和化学稳定性；质量稳定，安全可靠。适用性广，可用于:涂料、油墨、喷涂、印刷、丝印、棉、麻粘胶、涤纶、丙纶、氯纶以及各种织维的混纺织物上印花；可在皮草、木材、纸张、人造革等材料上,印花，可用于内墙涂料、水泥、纸浆等水性物料的着色，印花品种丰富，可进行荧光印花。喷雾印花、烂花印花、静电植绒印花等。无论采用辊筒、平网、圆网均可获得满意效果,等专用于各种行业。 [产品用途] 龙跃颜料广泛应用于涂料、油墨、塑料、工艺圣诞礼品、灯饰品、丝印、印刷、硅胶等行业。赋予其产品以迷人华丽的外观并放射出优雅绚丽的光泽。 龙跃颜料它具有强烈的不同效果、光亮度高、稳定性好、分散性特强、无杂质、无颗粒、耐高温、牢固、无毒、无铅、无腐蚀、不氧化、不辐射等优点。 [水性颜料安全信息] 安全预防措施：龙跃水性色浆属非易燃易爆品，请在通风条件下操作，使用完后应洗手。安全急救措施：如不慎与皮肤接触，请用肥皂水冲洗；如进入眼睛，立即用大量清水冲洗，如有不适，请立即就医；如不慎服用，请用大量饮用水稀释，并立即就医。 龙跃水性色浆运输情况：可按非危险品要求办理运输。 [注意事项] 1、在使用W系列高性能环保水性颜料前，需做混溶性实验； 2、不宜暴晒或接触雨水； 3、应保存在干燥的室内（35度以下）； 4、储存时间不宜过长，拆开包装使用后，应立即将其完全密封，防止氧化； 5、如放置时间过久，请在使用前检测； 6、使用时应缓速搅拌，过快的搅拌会破坏表面包覆物； 7、不慎起火时，切勿用水或二氧化碳，须用干沙或特殊干粉灭火。 8、产品均为25kg钢桶密封包装，便于运输及保存。
各种油漆涂料配方集锦！ 各种油漆涂料配方集锦！ 各种油漆涂料配方集锦！ 配方名称纯丙内墙乳胶漆 配方表编号配方组成配比(公斤) 配比(公升) １去离子水３２０ ２７３１分散剂５ ３三聚磷酸钾２．５ ４消泡剂２ ５杀菌剂１．５ ６钛白粉１７０ ７乙二醇１９ ８煅烧粘土１５０ ９重钙７５ １０硅粉９２ １１凹凸棒土６ １２２５０ＨＲ５ 速分散２０－３０ＭＩＮ至细度合格 １３消泡剂６ １４丙烯酸乳液２１０ １５醇酯１２９ １６去离子水５４ １７增稠剂３ 合计１１２５———————————————————————————————————————————- 工艺说明过滤包装 指标及性能ＰＶＣ５９，固体份〉３３，初始粘度９８，粘度１１５高强度水溶性建筑粉末涂料 高强度水溶性建筑粉末涂料配方(仅供参考)： 配方表 1 水溶性树脂 2.5-10 2 填充料 70-80
3 颜料 0.01-8 4 固化剂 10-20 5 增稠剂 0.1-0.3 6 分散剂 0.2-0.5 7 消泡剂 0.1-0.2 配方说明阻燃,耐水,抗冻,对人体无害,加清水可调成所需不同浓度的液体涂料,涂料附着力强,涂层强度 高,透气性好,耐酸碱,耐老化,性能优良. ———————————————————————————————————————————- 双组分聚氨酯锤纹漆 双组分聚氨酯锤纹漆配方（仅供参考）： 配方表 1 甲苯二异氰酸酯（TDI） 39-40 2 三羟甲基丙烷（TMP） 10-11 3 混合溶剂（自制） 49-52 （各原料比例为质量份数） 配方说明锤纹漆是一种重要的美术漆，漆膜可形成典雅的各色锤纹图案，既起到良好的保护作用。又赋 予美观大方的装饰作用，对底材处理要求也不高，适用非常广泛。———————————————————————————————————————————- JH新型水性仿瓷涂料 JH新型水性仿瓷涂料配方（仅供参考）： 配方表 1 VAE乳液(固含量>55%) 24.69 2 苯丙乳液(固含量>45%) 40.16 3 钛白粉(工业级) 20.08 4 复合分散剂 0.3 5 乳化剂 0.2 6 成膜助剂 2.0 7 复合消泡剂 0.3 8 复合增稠剂 1.5 9 水 11.05 配方说明属于高光泽涂料,涂料染后无砖缝,整体效果好,并具有与瓷砖一样的耐水,耐碱,耐洗刷等特点.
常用色膏油墨的树脂在配方的含量一般控制在8%-15%。色粉含量在9%-30%间，无机色粉的除外，色膏的含量要高点。溶剂部分就要看体系了。不同的树脂体系及要求的不同，溶剂的选择也不同。 现以干法色膏，后段改色油墨，鞋材丝印油墨和TPU转印贴膜油墨说例。其中所谓的弱溶剂对应的就是强溶剂。醇类，芳香烃类是常用的弱溶剂，DMF、酮类就是强溶剂。 一般固体树脂会先溶解在混合溶剂里成液体树脂，溶解固体树脂的混合溶剂一般会选择较多的强溶剂含量比例。常用的树脂含量在25%-30%间，特殊的会更高点。这样的话很多配方的基本就定型了。 例25%固体含量树脂溶液在配方中以10%树脂含量，20%色粉含量的话其基本框架可以这样算10%÷25%=40%即 树脂溶液40 色粉20 分散剂2-6 混合溶剂38-34 若12%树脂含量，20%色粉含量的框架是12%÷25%=48%即 树脂溶液48 色粉20 助剂2-6 混合溶剂30-26 同样若30%固体含量在配方中以12%树脂含量，20%色粉含量的计算方式一样12%÷30%=40%即 树脂溶液40 色粉 20 助剂2-6 混合溶剂38-34 10%树脂含量，20%色粉含量的则是10%÷30%=33.3% 树脂溶液33 色粉20 助剂 2-6 混合溶剂45-41 其中分散剂是高分子的，用量是按色粉含量的10%-30%计算的，一些较难润湿的色粉（如酞箐颜料等）其分散剂的用量就要高点无机颜料则可以相应的减少些。其他助剂的用量（例如脱泡剂，防沉剂等）可按涂料配方要求添加。 配方举例聚醛树脂溶液（30%） 环己酮 20 正丁醇15 甲苯 15 DMF 20 聚醛树脂30 黑色油墨的配方 聚醛树脂溶液（30%）40 异苯醇15 正丁醇 6 甲苯0 PMA 15 助剂 4 碳黑 20
水性色浆配色和配色是所有使用色浆的用户进行的日常工作。大多数用户都有自己的色彩匹配工程师和色彩匹配样本。但是大家还是应该了解一些关于调色的知识，接下来我们就这个问题进行简单的介绍，希望给您带来一定程度上的帮助。 水性色浆目前有两种调色配色方法： 第一种是色浆电脑配色，就是使用颜色测量和配色仪器和计算机程序，通过光电分光光度计或分光光度计分析色板的颜色和成分，以数字形式记录测量的颜色，将其输入到颜色，颜色软件程序中，计算每种颜色的比例，需要添加什么颜色才能实现数字索引，然后再调色。这种水性色浆调色方法既快速又准确，当然成本也很高。对于小规模调色需求的色浆用户，可能会望而却步。
第二种是色浆人工调色，主要根据配色工程师的实际经验，根据客户需求的颜色，认识到有几种单色成分，每种颜色的大致比例是多少，然后是样品制备实验，之后再进行调色，但配色工程师是需要按照色彩学的基本原理进行，采用一种三原色（红、黄、蓝）调色原理和减色法原理，在色浆配色过程中必须掌握“由浅入深”的原则。 （1）一般先试小样，初步求得应配色水性色浆的数量，然后根据小样试配结果再配制大样。先在小容器中将复色和间色分别调好。 （2）先加入主色（在配色中用量大、着色力小的颜色），再将染色力大的深色（或配色）慢慢地间断地加入，并不断搅拌，随时观察颜色的变化，直到出现满意的颜色为止。 （3）“由浅入深”，尤其是加入着色力强的水性色浆时，切忌过量。
桐城市诺申装饰材料有限公司座落于桐城市经济开发区，自成立以来一直致力于高品质水性色浆的生产和销售，现已与多家涂料企业建立了良好的合作关系。优异的产品和服务、良好的运营体系、先进的企业文化，使我们保持了快速稳定的发展，成为了国内颇具影响力的专业技术创新型企业。公司主要生产高品质内外墙水性涂料色浆、木器漆色浆、木器着色剂（又名色精）通用色浆、擦色宝、纸箱印刷油墨等，产品广泛应用于涂料、乳胶、造纸纺织、印刷、皮革等领域。各系列原料均选自国内外知名企业，生产的内外墙色浆具有颜色鲜艳、着色力高、粘度低、流动性好等特点。我司将不断完善售前、售中和售后服务体系，愿与您携手共创未来！
印花浆料是通过以不同比例混合印花浆料和染料水而获得的色浆。它具有高的染料吸收率和颜色产率和良好的稳定性。对于产品的生产来说，各个厂家当然有自己的生产方法，配方是各异的，我们在购买时就要提前了解相关的产品知识，这样才能选购到称心如意的产品。 一、色浆的组成 1、染料或颜料（涂料） 2、原糊（糊料与水组成的糊状物质或增稠剂） 3、助剂（固色剂，吸湿剂，分散剂，助溶剂、消泡剂等） 二、印花工程对印花色浆的要求： 1、具有一定的润湿性、粘着力和内聚力； 2、色浆各组分混合状态均匀；无杂质、无大颗粒、无块状物； 3、色浆具有一定的流变性；易成膜，且有弹性； 4、具有良好的印花均匀性和适当的印透性；
5、具有高的上染率和给色量； 6、辅助物质的易祛除性； 7、含固量尽可能低； 8、稳定性好。 根据印花对其色浆的要求，我们对色浆的组成和染液的组成作一下比较，染液的组成主要是染料（或颜料）和助剂的水溶液或其它液体（临界二氧化碳）的溶液。而色浆与其比较就多了一个原糊。所以，原糊在色浆中的作用可想而知，实践证明糊料的性能能够决定色浆的性能。 三、理想的糊料 1、给色量高：不与染料发生化学反应和结合，对染料的亲和力低，不改变染料色光； 2、成糊率高；用量小，污染少； 3、成糊具有良好的润湿性和抱水性，稳定性；不渗化使花纹轮廓清晰；
4、成糊具有相应的流变性能（适度的粘流性能），也就是要有一定的黏度，触变性，塑弹性； 5、成糊与染料、助剂相容性好，分散性好，并有比较好的储存稳定性；为染料或颜料与织物结合提供良好的固色环境。 6、成糊对织物有一定的粘着性； 7、成糊结膜快，柔软，不龟裂； 8、极易洗除。 桐城市诺申装饰材料有限公司座落于桐城市经济开发区，自成立以来一直致力于高品质水性色浆的生产和销售，现已与多家涂料企业建立了良好的合作关系。优异的产品和服务、良好的运营体系、先进的企业文化，使我们保持了快速稳定的发展，成为了国内颇具影响力的专业技术创新型企业。公司主要生产高品质内外墙水性涂料色浆、木器漆色浆、木器着色剂（又名色精）通用色浆、擦色宝、纸箱印刷油墨等，产品广泛应用于涂料、乳胶、造纸纺织、印刷、皮革等领域。各系列原料均选自国内外知名企业，生产的内外墙色浆具有颜色鲜艳、着色力高、粘度低、流动性好等特点。我司将不断完善售前、售中和售后服务体系，愿与您携手共创未来！
SIKKENS 木窗漆的工艺流程及数据参考 (要求漆，木材，喷涂工具同环境下油漆表面效果佳！)， 此工艺适用于底着色项目！ 适合的木材：落叶松，红松，樟子松，楸木，柞木等 基本要求：木材含水率控制在13±2，根据地区不同而有所差异！注意温度低于12℃或高于25℃干燥效果不好，干燥时间相对延长，当温度高于25℃时一定增强通风。 通风概念:是能感觉得到的身体凉爽,相当于电风扇的3级风。标准干燥条件在室温18~23℃，湿度50~70%，足够通风换气条件下喷涂面漆每遍漆膜150~175微米左右。 打磨要求：以不粘砂纸为准或含水率低于15%，否则就必须增强通风来改善干燥条件 建议：如若通风不足建议一遍面漆喷涂100~125 微米，在4~6时后测试保证干透（以不粘砂纸为 准或含水率低于15%，否则就必须增强通风来改 善干燥条件）状态下进行打磨。当一遍面漆厚度 超过225微米时干燥时间相对延长，一遍面漆超 过300微米时要达到干透硬化完全在自然状态下 需要很长时间。
砂纸要求OPEN COATED 开放砂纸（砂纸背面有标注） 机器打磨:白茬先喷水，干透后一次打磨机打磨180目砂纸，打磨至光滑平整，吹净灰屑；二次打磨机打磨240目砂纸，打磨至光滑平整，吹净灰屑待做底漆。 浸渍无色封闭底漆WV885，浸渍/喷淋/涂刷（无需稀释，防腐防霉防虫） 在室温20℃，湿度50%~70%左右，足够循环通风情况下，干燥4小时（以不粘砂纸为准）以上再打磨。 修补>修补位子推荐用SIKKENS专用腻子调色修补，干燥1小时左右可以打磨。 手动打磨240手动打磨一次，吹净灰屑再用320目砂纸打磨一次，打磨至光滑均匀无毛刺，吹净灰屑待做底漆。 底漆底漆WP562可喷淋/浸渍/涂刷均匀（防腐防霉，做了封闭底漆再做着色底漆，上色均匀），不允 许底漆在木材上存有气泡，多浸泡几秒就好，保 证每边的浸渍时间为5秒以上，如若喷淋保证 3~3.5延米/钟左右。 在室温20℃，湿度50%~70%左右，足够循环通 风情况下，干燥4小时（以不粘砂纸为准）以上 再打磨效果佳。
水性色浆是以水为分散介质的颜料浓缩浆 水性色浆是以水为分散介质的颜料浓缩浆，它是通过分散剂、润湿剂、稳定剂及其他功能剂来使颜料充分润湿分散，达到优化颜料应用性能、稳定体系效果、主要是利用静电屏蔽与空间位阻作用原理来分散稳定颜料颗粒。 色浆加工的基本原理颜料分散润湿稳定机理是：正确使用分散润湿助剂，降低颜料与体系的界面张力，是颜料达到充分分解絮凝，从而有效改善颜料的应用性能。 一般无机颜料分散是用离子型助剂，具有较高的表面极性，对助剂的吸附比较容易。有机颜料的分散则多用非离子高分子聚合物助剂。有机颜料有一个非极性的表面，对常规助剂的吸附比较困难，高分子聚合物助剂具有树脂那样的特性，有很多吸附基团，从而可使有机颜料颗粒表面形成吸附层，通过聚合物链的空间屏蔽作用产生了稳定化作用，具体体现如下。 ①分散润湿助剂使颜料表面已吸附的空气和潮气排出，由原有的固/气界面（颜料颗粒/空气或潮气）转变为固/液界面（颜料颗粒/助剂或体系溶剂、水）。 ②颜料研磨过程，通过机械能（剪切力和冲击力）使颜料颗粒分散，并使助剂分子充分润湿颜料颗粒形成更为细小的颜料分散体。颜料分散体的粒径大小与力度分布对水性色浆应用性能影响比较大，如色光、鲜艳度、分散性、耐光性及特殊薄漆要求等。 ③利用特种阴离子分散剂助剂来增强颜料颗粒表面电荷，并通过同性电荷相斥的原理稳定颜料分散体。在静电屏蔽稳定作用下，每个颜料颗粒都包围着一个双层离子电荷。一个颜料粒子吸附负离子，随后被一个正离子包围着。当两个颜料颗粒彼此接近时，库仑排斥力占优势，从而改变他们的运行轨迹避免更加接近。 ④利用含有多个“亲颜料”（锚定基团等）基团的分散剂中亲颜料的基团对颜料颗粒表面牢固、持久吸附，大量的碳氢链段（分散剂链）从颜料颗粒表面延伸向周围，通过这种较厚的吸附层（一般要大于10nm），形成空间位阻作用，阻止颜料颗粒之间紧密接触，并形成一层
水性色浆综合知识 一、水性色浆基本知识 1.水性色浆概况 水性色浆是指将有机或无机颜料在表面活性剂的润湿、分散作用下（也可以加入水溶性树脂），形成的均一的、稳定的，具有一定的流动性或触变流动性和较强的着色强度的浓缩颜料浆。水性色浆与普通颜料液态化(液体颜料)在品质上和性能等方面有一定区别，液体颜料由于选料随机性大，质量稳定性和色相及着色力无法保持一致。水性色浆体系有两种：一种为高颜料含量无树脂体系；另一种为低颜料含量有树脂（通用树脂、其他单一树脂）体系。其中前者颜料浓度高、着色力强、展色性能佳、相容性好、具有触变流动性，一般不引起浮色和发花，助剂选择合理，具有通用性。而后者颜料浓度相对较低，但是具备较好的着色力，展色性好，流动性和粘度较为稳定，该体系中含有树脂，相容性需要做试验。 2.水性通用色浆的稀释性能(分散体的稳定性) A：兑水稀释色浆:水=1:100(质量比) 搅拌均匀后，观察看是否有均匀的微小颗粒(共絮凝体)，因为不可能完全解絮凝，因此只要颗料很小，基本上看上去是均一稳定，而相当长一段时间内无沉降，就说明该色浆在用水稀释情况下是不会返粗的，颜料分散体是稳定的。 B：用多种水溶性树脂稀释色浆:树脂=l:100(质量比) 搅拌均匀后．主要是通过与多种不同类型的树脂相混容，是否有严重絮凝、返粗、浮色发花(水平和垂直)。 C：用合成树脂乳液稀释色浆:乳液=5:100(质量比) 搅拌均匀后，是否有明显增黏和降黏、浮色发花，增黏说明有严重絮凝和返粗，这样会导致施工时带来浮色和发花，应增加润湿分散剂加以解决；降粘说明体系太强，稳定性可能不太好，还会因助剂过剩影响涂料的耐水性． 一般，通用性水性色浆应该通过以上三种实验，颜料分散体才能够稳定，可以保证其它性能。 二、水性色浆主要技术指标 1、色浆中色粉的品质（主要看其国际颜料号） 国际颜料号：简单的理解为按照色粉不同的分子结构统一制定的颜料代码，该颜料号决定了色浆的耐光性能（耐候性能）和耐化学性能（耐酸、碱性能），同时也决定了色浆大致的色相，由于各家色浆公司的生产工艺不尽相同，色浆的色相可能存在细微的差别。 常用国际颜料代码表 颜色CI Pigment 英文名称中文名称 钛白White 6 Dioxide Titanium 钛白 铁黑Black 11 Iron Oxide Red 铁黑 碳黑Black 7 Carbon Black 炭黑 群青蓝Blue 29 Ultramarine 群青 大红Red 168 Antharuinore Red 蒽醌酮红 大红Red 112 Monoaz Red 单偶氮红/缩酰胺红 正红Red 254 DPP Red BO DPP 红 珊瑚红Red 255 DPP Red BO Coral DPP 珊瑚红 铁红Red 101 Iron Oxide Red 铁红 浅黄Yellow 1 单偶氮黄
水性涂料色浆的选择 水性涂料色浆的选择 近年来随着国内涂料行业不断发展，涂料原材料――色浆也出现了诸多品牌，进口的就有Degussa（原美国赫斯）、科莱恩、汽巴、巴斯夫、CPS（原迪古尼拉）等，国产色浆有十几个厂家和品牌。众多品牌给我们涂料企业提供了广泛选择的便利，同时也由于色浆品质的不同给我们选择增加了难度。现将色浆选择时应重点考虑的几个方面简述如下： 一、水性色浆简介 水性色浆是指将有机或无机颜料在表面活性剂的润湿、分散作用下（也可以加入水溶性树脂），形成的均一、稳定的，具有一定的流动性或触变流动性，较强的着色强度的浓缩颜料浆。水性色浆体系有两种：一种为高颜料含量无树脂体系；另一种为低颜料含量有树脂（通用树脂、其他单一树脂）体系。其中前者颜料浓度高、着色力强、展色性能佳、相容性好、具有触变流动性，一般不引起浮色和发花，助剂选择合理，具有通用性。后者颜料浓度相对较低，但是具备较好的着色力，展色性好，流动性和粘度较为稳定，该体系中含有树脂，相容性需要做试验，否则易导致涂料浮色发花。 二、色浆主要技术指标 1、色浆中色粉的品质（主要看其国际颜料号） 国际颜料号：简单的理解为按照色粉不同的分子结构统一制定的颜料代码，该颜料号决定了色浆的耐光性能（耐候性能）和耐化学性能（耐酸、碱性能），同时也决定了色浆大致的色相，由于各家色浆公司的生产工艺不尽相同，色浆的色相可能存在细微的差别。 常用国际颜料代码表 颜色CI Pigment 英文名称中文名称 钛白White 6 Dioxide Titanium 钛白 铁黑Black 11 Iron Oxide Red 铁黑 碳黑Black 7 Carbon Black 炭黑 群青蓝Blue 29 Ultramarine 群青 大红Red 168 Antharuinore Red 蒽醌酮红 大红Red 112 Monoaz Red 单偶氮红/缩酰胺红 正红Red 254 DPP Red BO DPP 红 珊瑚红Red 255 DPP Red BO Coral DPP 珊瑚红 铁红Red 101 Iron Oxide Red 铁红 浅黄Yellow 1 单偶氮黄 嫩黄Yellow 3 Monoaz Yellow 单偶氮黄
水性防腐涂料概述 涂料是一种流动状态或粉末状态的物质，能涂覆在被覆物件表面并能通过干燥固化形成牢固附着的均匀、连续薄膜的材料。由于过去的涂料几乎离不开植物油，故长期把涂料称为油漆。涂料一般不单独作为工程材料使用，而总是涂覆在某一物件表面起保护、装饰作用或赋予材料某种特殊功能。按涂料的形态不同可分为水性涂料、溶剂型涂料、粉末涂料等。与溶剂性涂料相比，水性涂料的最大优点是大大降低了有机溶剂的用量或基本上消除了有机溶剂的存在，符合环保要求，而且水性涂料生产施工安全，不可燃、无(或降低)毒性、无(或降低)异味，在目前涂料工业中正得到越来越广泛的应用。 1水性涂料的组成 水性涂料一般由成膜物质、颜填料、助剂和水组成。 1.1成膜物质 成膜物质又称基料，是使涂料牢固附着于被涂物面上形成连续薄膜的主要物质，是构成涂料的基础，决定着涂料的基本性质。涂料的成膜包括将涂料施工在被涂物件表面和使其形成固态的连续的涂膜两个过程。液态涂料施工到被涂物件表面后形成了可流动的液态薄层(湿膜)，它通过不同方式变成固态的连续的涂膜(干膜)，此过程称为干燥或固化，是涂料成膜过程的核心阶段。 根据涂料中树脂基料的性质，干燥成膜可以分为物理干燥和化学干燥。前者主要是靠溶剂的挥发和分子链缠结成膜；后者则是在室温或高温下化学交联反应形成三维网状结构(热固性涂料)成膜，这些交联反应或是通过树脂中不饱和基团的自动氧化或是基团之间进行缩聚反应来实现的。 溶剂型涂料的物理干燥过程主要依靠自身溶剂的挥发而干燥成膜。而水性乳胶涂料是聚合物粒子在水中的分散体系，在成膜过程中，分散介质挥发的同时产生聚合物粒子的接近、接触、挤压变形而聚集起来，最后由粒子状态的聚集变成为分子状态的凝聚而形成连续的涂膜。 涂料的成膜物质既可以是热塑性树脂，也可以是热固性树脂。常用做成膜物质的树脂有醇酸/聚酯树脂、酚醛/氨基树脂、丙烯酸树脂、聚氨酯、乙烯基树脂等。 1.2颜填料 颜料为分散在漆料中的不溶的微细固体颗粒，分为着色颜料和体质颜料(填料)，主要用于着色和提供保护、装饰以及降低成本等。 着色颜料应具有良好的着色力、适当的遮盖力、较高的分散度、鲜明的颜色和对光的稳定性及一定程度的耐化学腐蚀性。根据其来源可分为天然颜料和合成颜料，前者有矿物性的朱砂、红土、雄黄、铜绿等；后者有钛白、锌白、铬黄、红丹、铁蓝、酞菁蓝等。应用多的是钛白粉。 填料是不溶于基料、溶剂与水等介质的微细粉末状物质。它可增加涂膜的厚度和体质、强度，并可提高耐久力，比重小的填料有一定的悬浮作用，可以减轻或防止颜料或其它填料的沉淀。应用较多的主要是滑石粉。 1.3助剂 助剂用量很少，主要用来改善涂料某一方面的性能。如分散剂、乳化剂、消泡剂、润湿剂等用来改善涂料生产过程中的性能；防沉剂、防结皮剂等用来改善涂料的贮存稳定性等；流平剂、增稠剂、防流挂剂、成膜助剂、固化剂、催干剂等用来改善涂料的施工性和成膜性等；防霉剂、UV吸收剂、阻燃剂、防静电剂等用来改善涂膜的某些特殊性能。 下面介绍一些常用助剂的机理及作用。 1）.润湿分散剂 在水性涂料中润湿分散剂的作用机理是吸附在颜填料颗粒的表面，通过降低此界面的张力，使颜填料在分散过程中更迅速地经过润湿和分散达到理想的一次粒子状态，并能有效地防止这种已经分离的粒子再重新相互结合，使之保持稳定的分散状态。 润湿分散剂能够降低色浆粘度，改善流动性；提高了涂料的贮存稳定性；提高着色力和遮盖力；增加光泽，改善流平性；缩短了颜料浆的研磨时间，节省能源，提高劳动生产力。 2）.消泡剂
世界在开始时没有颜色，它是由此产生的颜色概念和感觉眼睛与大脑之间的相互作用的结果。据报道，人眼可以区分超过30万种颜色，这对染料颜料制造商来说是一个挑战。水性印花色浆是应用范围较广的一种染料，下面对此进行简单的介绍，希望能给您带来一定程度上的帮助。 （1）称取染料、化学品、助剂或浆糊时，称量要准确，不得大磅小用。不能用磅秤代替运浆小车运输色浆。 （2）调制性质和色光相互有影响的色浆时，所用浆桶、滤浆布、调浆律、铜筛均不得混用。调制酸性色浆不可用铁制容器。 （3）球磨机不得作储存染料用，磨好后立即取出，并注意保护球磨机和铁球不生锈。 （4）操作中对某些杂化料有疑问时，必须查明后方可应用。 （5）按照处方规定的用料及程序凋制色浆，不得随意变动，调
制前必须详细核对用料成分、数量及混合程序。 （6）色浆调制要掌握少做勤做，随做随用，尽量减少残浆。 （7）交付印花机的色浆应按工艺设计现定次序排列浆桶。 （8）各种基本色浆及印花色装调制完毕后，均必须打小样检查色光及质量，合格后方可应用。 （9）调制出的色浆在印制过程中情况如何，调浆间应实事求是地记录下来。应将各个图案配色的色样，连同操作配方及操作过程中发生的情况等记录保存，以供日常工作参考。色浆调制数量及耗用数量也应正确记录，便于参考。 （10）使用残浆时，要先检查有否沉淀。一般情况下都必须经搅拌器快速搅拌，添加新鲜原糊，以细铜筛进行过滤，经检查无色点后，方能交印花机使用。为避免浪费，不影响产品质量，残浆通常用花色光不够鲜亮的小面积花型上或适量地与新浆掺和使用。 桐城市诺申装饰材料有限公司座落于桐城市经济开发区，自成立
水性涂料色浆的选用 一、水性色浆简介 水性色浆是指将有机或无机颜料在表面活性剂的润湿、分散作用下（也可以加入水溶性树脂），形成的均一、稳定的，具有一定的流动性或触变流动性，较强的着色强度的浓缩颜料浆。水性色浆体系有两种：一种为高颜料含量无树脂体系；另一种为低颜料含量有树脂（通用树脂、其他单一树脂）体系。其中前者颜料浓度高、着色力强、展色性能佳、相容性好、具有触变流动性，一般不引起浮色和发花，助剂选择合理，具有通用性。后者颜料浓度相对较低，但是具备较好的着色力，展色性好，流动性和粘度较为稳定，该体系中含有树脂，相容性需要做试验，否则易导致涂料浮色发花。 二、色浆主要技术指标 1、色浆中色粉的品质（主要看其国际颜料号） 国际颜料号：简单的理解为按照色粉不同的分子结构统一制定的颜料代码，该颜料号决定了色浆的耐光性能（耐候性能）和耐化学性能（耐酸、碱性能），同时也决定了色浆大致的色相，由于各家色浆公司的生产工艺不尽相同，色浆的色相可能存在细微的差别，国际颜料号是将不同色浆公司产品型号一一对应起来的重要依据。我们检验不同品牌色浆的品质时应选择不同厂家同一颜料号的色浆作对比。任何一家色浆公司都必须向客户提供其色浆的国际颜料号。充分了解色粉品质，是乳胶漆厂家针对不同应用领域（如内、外墙色漆）选择色浆最重要的依据。 ２、色浆的着色强度（着色力） 着色力是指将含钛白粉100克的白乳胶漆，调至1/25标准颜色深度时，所用某种色浆的克数，色浆用量越少，着色力越强。对于水性色浆的比较，着色强度是一项重要指标，它反映色浆的色浓度、展色性能及颜料分散体絮凝情况。色浆的着色力越强，调色时色浆用量就越少，对涂膜性能的影响就越小，同时调色成本也越低。 3、色差?E 色浆的稳定和颜色重现性主要体现在着色力和色差两个方面。色浆的色差包括同一色浆在不同生产批次之间的色差和同一批次不同包装之间的色差。色差的大小用?Ｅ表示，色浆的色差影响着调色的准确性和调色配方的稳定性。 ４、色浆的耐光性、耐候性 色浆的耐光耐候性的测试是通过户外曝晒，但实际户外曝晒时间太长，现在一般色浆性能检测大多是通过仪器设备等模拟测试。 耐光性测试：在氙光灯下曝晒，用蓝羊毛尺来衡量，以1-8级表示，8级最好，1级最差Y 。 耐候性测试：用ATLAS老化仪，定时用氙灯曝晒和用水喷洒，曝晒500小时，色差按ISO灰尺1-5级来表示，5级最好，1级最差。外墙用色浆需要耐光性7级以上、耐候性4级以上两个条件同时达到。 5、色浆的颜料含量
色浆培训教材 以丙烯酸乳液为成膜物的乳胶漆在水性建筑涂料中起着越来越重要的作用，特别是在经济飞速发展的中国，由于建筑业已成为我国经济发展新的增长点，而住房又关系着千家万户，因此近年来乳胶漆的发展十分迅猛。又由于乳胶漆色彩丰富，浓淡雅艳可随意选取，装饰效果好，使用期长，已成为打扮城市和建筑物的漂亮的"外衣"。 颜料作为乳胶漆中重要的组成物质，起着不可缺少的作用。面对一幢幢漂亮的建筑，人们首先看到的就是其绚丽多彩的颜色。颜料的选择和使用直接影响到乳胶漆的保色性，而对颜料的性能和应用的了解及正确的选择和使用，可指导加工生产高质量的乳胶漆。 颜料是一种能赋予被着色材料颜色的物质，颜料是彩色的，黑的，白的或荧光的微粒子，有机的或无机的固体物质，颜料在实际应用中不会受到物理及化学因素的影响，颜料在使用过程中一般不溶于使用的介质，而始终以原来的晶体状态存在，颜料的着色作用是靠对光线有选择的吸收及散射来实现的。如白颜料主要靠散射，黑颜料主要是吸收光线，其他颜料则是部分散射和部分吸收。颜料分为有机颜料和无机颜料。无机颜料是以天然矿物或无机化合物制成的颜料。无机颜料多数纯度低，色泽较暗，着色力低，许多品种具有毒性，但价格便宜，遮盖力高，耐光耐候性好。有机化颜料色泽鲜艳，色光纯正，着色强度高，多数品种符合环保要求。本文着重介绍有机颜料。 1.颜料的物理性质 1)密度 密度是指单位体积内所含颜料粒子的质量数。通常用一定范围采表示如：有机颜料的密度为：1.0-2.0g/cm3；无机颜料为：1.8-8.8g/cm3碳黑为1.8g/cm3。 2)比表面积 单位质量所具有的表面积为比表面积有机颜料和无机颜料分别为：10-100m2/g与 5-50m2/g，碳黑为：20-100m2/g3) 3)粒度 研究表明，颜料粒子的理想状态应该是初级粒子，其粒径为0.01-0.05微米，但是由于如此细的粒子的表面能极高，会发生强烈的团聚形成聚集体(尺寸约为0.05-0.4微米)，而且团聚体仍然会聚集形成凝聚体(尺寸为0.1-20微米)，我们所得到的颜料的粒子为聚集体和凝聚体的混合物(尺寸约为20-100微米)。 颜料粒子的大小对其颜色性能有很大影响。首先会影响其遮盖力和着色强度，颜料对光的反射作用与其自身同周围介质的折射系数之差有关，折射系数差别越大反射作用
无树脂色浆的配方文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
以下是一组无树脂色浆的配方，碳黑以及钛白： 这组色浆如果采用EFKA-4320，粘度是多少呢？ 白浆1（低分散剂添加量）为399 （当剪切速率为10 1/S）； 白浆2（稍高分散剂添加量）为（当剪切速率为10 1/S）； 黑浆1（低分散剂添加量）为230 （当剪切速率为10 1/S）； 黑浆2（稍高分散剂添加量）为114 （当剪切速率为10 1/S）； 从这些数据来看，钛白粉做到70%颜料含量完全没有问题。这些色浆的粘度非常低，实际上钛白粉含量即使增加到75%，也是没有问题。并且由于分散的效果非常好，防沉及贮藏稳定性均非常好。
至于碳黑，溶剂的添加量确实超过了70%，这是因为FW200的比表面积值非常大，如果添加不足量的溶剂，粘度将会非常高。所以，针对FW200来说，如果是研磨色浆，15%的颜料填充量几乎是极限，色片及捏制色浆除外。而换一个中色素碳黑，结果又怎么样呢？ 以下是一个SB100的无树脂色浆配方： 可以看得出，颜料的填充量增加到了40%！！ 至于采用这种无树脂色浆研磨的碳黑，以FW200为例，采用粒径分布仪测试的粒径分布 如下：
这可以看出，无树脂色浆的细度比有树脂色浆更加细腻，粒径分布也更加集中，在1微米以上区域几乎没有粒径分布，而有树脂体系（采用普通的高分子分散剂）粒径分布则要差一些。 这些数据，只是要说明，针对碳黑FW200，采用无树脂色浆来配制，应当可以达到颜料填充量的极限，如果用FW200做到30%颜料填充量的色浆，几乎是不可能的。
水性色浆的概述、生产工艺配方、仪器设备及注意事项详解E 作者简介：王跃毅 硕士，主要从事涂料、油墨的设计与研发 主要产品技术有水基耐高温涂料、无机富锌涂料、荧光三防涂料，化学铳切保护胶、超薄型钢结构防火涂料等i 色浆的综合概述 水性色浆是指将有机或无机颜料在表面活性剂的润湿、分散作用下（也可以加入水溶性树脂），形成的均一、稳定的，具有一定的流动性或触变流动性，较强的着色强度的浓缩颜料浆。水性色浆体系有两种：一种为高颜料含量无树脂体系；另一种为低颜料含量有树脂 （通用树脂、其他单一树脂）体系。其中前者颜料浓度高、着色力强、展色性能佳、相容性好、具有触变流动性，一般不引起浮色和发花，助剂选择合理，具有通用性。后者颜料浓度相对较低，但是具备较好的着色力，展色性好，流动性和粘度较为稳定，该体系中含有树脂，相容性需要做试验，否则易导致涂料浮色发花。色浆的技术指标主要由以下几个方面：色粉的国际颜料号 简单的理解为按照色粉不同的分子结构统一制定的颜料代码，该颜料号决定了色浆的耐光性能（耐候性能）和耐化学性能（耐酸、碱性能），同时也决定了色浆大致的色相，由于各家色浆公司的生产工艺不尽相同，色浆的色相可能存在细微的差别。色浆的着色强 度（着色力） 着色力是指将含钛白粉100克的白乳胶漆，调至1/25标准颜色深度时，所用某种色浆的克数，色浆用量越少，着色力越强。对于水性色浆的比较，着色强度是一项的重要指标，它反映色浆的色浓度、展色性能及颜料分散体絮凝情况。色浆的着色力越强，调色时色浆用 量就越少，对涂膜性能的影响就越小，同时调色成本也越低。色差△ E 色浆的稳定和颜色重现性主要体现在着色力和色差两个方面。色浆的色差包括同一色浆在不同生产批次之间的色差和同一批次不同包装之间的色差。色差的大小用AE表示，包 括颜色色相、明暗度、饱和度。其计算公式如下： AE=（Aa 2+Ab 2+AL 2） 1/2色浆的色差影响着调色的准确性和调色配方的稳定性。色浆的耐光性、耐候性 色浆的耐光耐候性的测试是通过户外曝晒（如美国的佛罗里达、我国的吐鲁番等地都有曝晒场），但实际户外曝晒时间太长，现在一般色浆性能检测大多是通过仪器设备等模拟 测试。耐光性测试：在氙光灯下曝晒，用蓝羊毛尺来衡量，以1-8级表示，8级最好，1级 最差。耐候性测试：用ATLAS老化仪，定时用氙灯曝晒和用水喷洒，曝晒500小时，色差按 ISO灰尺1-5级来表示，5级最好，1级最差。外墙用色浆需要耐光性7级以上、耐候性4 级以上两个条件同时达到。色浆的颜料含量 颜料含量仅做参考，不能作为评定色浆性能的指标。色浆的着色力与颜料含量并不是成简单的正比关系。相同的颜料含量，其细度不同着色力也有很大差异。为保证色浆着色力 的稳定，色浆颜料含量是在一定范围内的变化值，色浆资料上提供的数值是一个典型的参考 值。色浆的细度
