机械加工工艺过程卡片产品型号零(部)件图号
产品名称零(部)件名称杠杆共2页第1页
材料牌号HT200 毛坯种类铸件毛坯外形尺寸
每毛坯
可制件数
1 每台件数 1
备
注
工序号工序
名称
工序内容车间工段设备工艺装备加工基准
5 毛坯
1、铸造毛坯铸造
2、时效热处理热
3、涂底漆油漆
10 铣粗铣精铣φ40上下端面和宽度为30的平台面金工XA6132 高速钢圆柱立铣刀Ф50
1、粗铣精铣φ40上端面和宽度为30的平台面金工专用夹具
2、粗铣精铣φ40下端面金工专用量具和游标卡尺
15 铣粗精铣φ30凸台面金工XA6132 高速钢圆柱立铣刀Ф50
20 钻钻、粗铰、精铰Φ25H9mm孔金工Z550 专用钻夹具
1、钻Φ25H9mm孔金工高速钢标准麻花钻D=23mm
2、精铰Φ25H9mm孔金工Φ25mm专用铰刀D=25mm
描校25 钻钻、粗铰、精铰2×Φ8（H7）mm孔金工Z518 专用钻夹具
1、钻2×Φ8（H7）mm孔金工莫氏锥柄麻花钻D=7.8mm
底图号2、粗铰2×Φ8（H7）mm孔金工锥柄机用铰刀D=7.96mm
3、精铰2×Φ8（H7）mm孔金工锥柄机用铰刀D=8mm
装订号30 钻钻、粗铰、精铰Φ10（H7）mm孔金工专用钻夹具
设计(日期) 审核(日期) 标准化(日期) 会签(日期) 标记处数更改文件号签字日期标记处数更改文件号签字日期
机械加工工艺过程卡片产品型号零(部)件图号
产品名称零(部)件名称杠杆共2页第2页
材料牌号HT150 毛坯种类铸件毛坯外形尺寸
每毛坯
可制件数
1 每台件数 1
备
注
工序号工序
名称
工序内容车间工段设备工艺装备加工基准
1、钻Φ10（H7）mm孔金工莫氏锥柄麻花钻D=9.8mm
2、粗铰Φ10（H7）mm孔金工锥柄机用铰刀D=9.96mm
3、精铰Φ10（H7）mm孔金工锥柄机用铰刀D=10mm
35 钳表面去毛刺钳工
40 检检验入库检验游标卡尺0—200
专用的量检具
描图
描校
底图号
装订号
设计(日期) 审核(日期) 标准化(日期) 会签(日期) 标记处数更改文件号签字日期标记处数更改文件号签字日期
序言 机械制造工艺学课程设计是在学完了机械制造工艺学（含机床夹具设计）和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂零件（杠杆）的工艺规程的能力和运用夹具设计的基本原理和方法，拟定夹具设计方案，由于能力有限，经验不足，设计中还有许多不足之处，希望各位老师多加以指教。完成夹具结构设计能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。
一、（一）零件的作用 题目给出的零件是杠杆。它的主要的作用是用来支承、固定的。要求零件的配合是符合要求。 (二)零件的工艺分析 杠杆的Φ25+0.052mm孔的轴线合两个端面有着垂直度的要求。现分述如下： 本夹具用于在立式钻床上，加工Φ8(H7)孔。工件以Φ25＋0.052mm 孔及端面和水平面底、Φ30的凸台分别在台阶定位销7、支承钉11上实现完全定位。钻Φ8（H7）mm孔时工件为悬臂，为防止工件加工时变形，采用了螺旋辅助支承2，当辅助支承2与工件接触后，用螺母1锁紧。要加工的主要工序包括：粗精铣宽度为Φ40mm的上下平台、钻Φ10(H7)孔、钻2×Ф8+0.015的小孔、粗精铣Φ30凸台的上下表面。加工要求有：Φ40mm的平台的表面粗糙度各为Ra6.3um （上平台）、Ra3.2（下平台）、Φ10(H7)孔为Ra3.6um、Φ25（H9）和Φ8（H7）孔表面粗糙度都为Ra1.6um。2×Φ8（H7）孔有平行度分别为0.1um（A）、0.15um(A)。Φ10(H7)孔的平行度为0.1um（A）。杠杆有过渡圆角为R5，则其他的过渡圆角则为R3。其中主要的加工表面是孔Ф8(H7),要用Ф8(H7)钢球检查。 二、工艺规程的设计 (一)、确定毛坯的制造形式。 零件的材料HT200。考虑到零件在工作中处于润滑状态，采用润滑效
机械加工工艺规程设计的步骤 一、零件分析 1、分析零件结构特点，确定零件的主要加工方法 2、分析零件加工技术要求，确定重要表面的精加工方法 3、根据零件的结构和精度，做出零件加工工艺性评价 二、确定毛坯 1、根据零件的材料和生产批量选择毛坯种类 2、根据毛坯总余量和毛坯制造工艺特点确定毛坯的形状和大小 3、绘制毛坯工件合图 三、确定各表面加工方法 根据零件各加工表面的形状、结构特点和加工批量逐一列出各表面的加工方法。注意方法可以有多种方案，再根据现有条件进行比较，选择一种最适合的方案。 四、确定定位基准 1、选择粗基准 按照粗基准的选择原则为第一道工序加工选择基准。 2、选择精基准 按照精基准的选择原则确定第一道工序以外的各表面的定位基准，以便确定定位方案和按照基准先行的原则安排工艺路线。 五、划分加工阶段 一般零件的加工阶段划分为三个阶段：粗加工、半精加工、精加工阶段。粗加工阶段一般的工作有：粗车、粗铣、粗刨、粗镗等。半精加工阶段一般工作有：半精车、半精铣、半精刨、半精镗等。精加工阶段的一般工作有：精车、精铣、精刨、精镗、粗磨、精磨。 当零件尺寸精度为IT6级以上，表面粗糙度Ra0.4以上要进行超精加工。 六、热处理工艺安排及辅助工序安排 热处理工艺将零件加工阶段自然分开。一般情况下铸造后毛坯要进行时效处理，锻造后毛坯要进行正火或退火处理，然后进行粗加工。粗加工后，复杂铸件要进行二次时效，轴类零件一般进行调质处理，然后进行半精加工。各类淬火放在磨削加工前进行，表面化学处理放在零件加工后进行。 辅助工序包括去毛刺、划线、涂防锈油、涂防锈漆等也要在需要的时候安排进去。 七、拟订工艺路线 1、按照基准先行、先主后次、先粗后精、先面后孔的原则安排工艺路线。并以重要表面的加工为主线，其他表面的加工穿插其中。一般次要表面的加工是在精加工前或磨削加工前进行的，重要表面的最后的精加工为放在整个加工过程的最后进行。 2、根据加工批量及现有生产条件考虑工序的集中与分散，以便更合理地安排工艺路线。 3、安工序按排零件加工的工艺路线 八、工序设计 1、选择工序的切削机床、切削刀具、夹具、量具 2、确定工序的加工余量，计算各表面的工序尺寸 3、选择合理的切削参数，计算工序的工时定额 九、填写工艺卡片 根据设计好的内容将相关项目填入工艺卡片中。工艺卡片有三种：工艺过程卡、工艺卡和工序卡。
机械制造技术课程设计 任务书 题目：设计杠杆零件的机械加工工艺规程及钻2×Ф8孔工序的专用夹具 内容：（1）零件——毛坯合图1张（2）机械加工工艺规程卡片1套 （3）夹具装配图1张 （4）夹具体零件图1张 （5）课程设计说明书1份 原始资料：该零件图样一张；生产纲领为8000件/年；每日一班。 2016年10月31日
序言 机械制造工艺学课程设计是在学完了机械制造工艺学（含机床夹具设计）和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂零件（杠杆）的工艺规程的能力和运用夹具设计的基本原理和方法，拟定夹具设计方案，由于能力有限，经验不足，设计中还有许多不足之处，希望各位老师多加以指教。完成夹具结构设计能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。
一、零件的作用及工艺分析 （一）零件的作用 题目给出的零件是杠杆。它的主要的作用是用来支承、固定的。要求零件的配合是符合要求。 (二)零件的工艺分析 杠杆的Φ25+0.052孔的轴线合两个端面有着垂直度的要求。现分述如下： 本夹具用于在立式钻床上，加工Φ8(H7)孔。工件以Φ25＋0.052 孔及端面和水平面底、Φ30的凸台分别在台阶定位销7、支承钉11上实现完全定位。钻Φ8（H7）孔时工件为悬臂，为防止工件加工时变形，采用了螺旋辅助支承2，当辅助支承2与工件接触后，用螺母1锁紧。要加工的主要工序包括：粗精铣宽度为Φ40的上下平台、钻Φ10(H7)孔、钻2×Ф8+0.015的小孔、粗精铣Φ30凸台的上下表面。加工要求有：Φ40mm的平台的表面粗糙度各为6.3（上平台）、3.2（下平台）、Φ10(H7)孔为3.6、Φ25（H9）和Φ8（H7）孔表面粗糙度都为1.6。2×Φ8（H7）孔有平行度分别为0.1（A）、0.15(A)。Φ10(H7)孔的平行度为0.1（A）。杠杆有过渡圆角为R5，则其他的过渡圆角则为R3。其中主要的加工表面是孔Ф8(H7),要用Ф8(H7)钢球检查。
夹具设计说明书 1 夹具方案的论证 本专用钻模用于钻杠杆臂的钻削以及另一垂直方向13孔的钻加工。由于加工精度不高，属于单工步工序应采用固定钻套。由于与分布在小同表而且相互垂直，加工时由手工操作连同工件起翻， 所以以应采用翻转式钻模。此种钻模在设计制造时应注意安装位置的平稳性及切屑的排出等问题。 本工序(孔的钻、扩、铰)之前已加工完各平面且内孔，提供了本工序的加工定位基准。为此根 据加工要求确定定位方案为完伞定位。 夹紧机构采用螺旋夹紧机构，简甲可靠。 本工序采用立钻Z5025机床，刀具为标准麻花钻。机床与刀具均为通用型号，故夹具设计应使其适应机床与刀具，由于是中小批量生产，夹具的结构力求简单，易于制造，操作方便。 2夹具的结构及特点 2.1夹具的结构 本钻模属翻转钻模(适合重不大于10kg小件)加工时翻转使用，在工作台上不安装，本夹具主要由钻模体、上模板、定位轴、辅助支撑等组成。 2.2夹具的特点 铸造钻模体 钻模板还可分为固定式钻模板、铰链式钻模板、可卸式钻模板和悬挂式钻模板。 本夹具根据结构特点，以及13加工皆采用固定模板。这样可以保证较高的中 心距精度，用两对角线布置的定位锥销来定位，再由两对角线布置的螺钉紧。 本夹具有辅助支撑: 3．定位： 3.1定位与定位原理 本夹具在钻模中采用完全定位，即六点定位，用适当分布的六个约束点限制工件的六个自由度。 3.2定位方式 本钻模定位属于组合定位：22圆柱孔用于短销定位，限制两个自由度，端平面(42-22环形面)定位，限制三个自由度，形成了短销加宽环形平血组合，共限制五个自由度。另用一个防转定位销定位，限制一个定位度。防转定位销定在工件的另一端厚10mm，lO的侧面(见左视图)位置，可防止 工件转动。 对于一孔一端面的定位基准我们设计了定位柱。 定位柱的结构分三段： 安装部分：42下端面往下16安装柱，安装螺纹M12。(加垫圈、锁紧螺母)是用来定位柱安装在钻模体上的。 定位部分：42上端面加上往上22定位颈。(长度较短，与22长25 通孔是间隙配合，作定位时属短销
《机械制造技术基础》综合训练（三）项目名称：机械零件加工工艺规程方案设计 学生：超强鲁晓帆业鑫世辉 汤龙彪田大江邢永强姬笑歌班级：机自15-4班 学号： 03 05 06 10 15 16 20 22 24 任课教师：宏梅 完成时间： 2018.6.15 工程技术大学机械工程学院 二零一八年二月
综合训练项目三机械零件加工工艺规程方案设计 一、目的 1．使学生具有制定工艺规程的初步能力。能综合运用金属切削原理、金属切削刀具、金属切削机床、机床夹具等的基本理论和方法，合理的制定零件的机械加工工艺规程，包括零件工艺性分析、工艺路线拟定，编制零件加工工艺过程卡片。 2．进一步提高查阅资料，熟练地使用设计手册、参考资料等方面的能力。 3．通过设计的全过程，使学生学会进行工艺设计的程序和方法，培养独立思考和独立工作的能力。 二、设计原始条件 1.原始零件图1 2.生产纲领：大批大量生产 三、设计工作容（成果形式） 1．零件图1（比例1:1）； 2．机械加工工艺过程卡片1； 3．设计说明书1份。 四、评价标准 评价表 总成绩：（总分 10%） 指导教师：年月日
摘要 本文是对拔叉零件加工应用及加工的工艺性分析，主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法，设计合理的加工工艺过程。此外还对拔叉零件的两道工序的加工设计了专用夹具. 机床夹具的种类很多，其中，使用围最广的通用夹具，规格尺寸多已标准化，并且有专业的工厂进行生产。而广泛用于批量生产，专为某工件加工工序服务的专用夹具，则需要各制造厂根据工件加工工艺自行设计制造。本论文夹具设计的主要容是设计2套夹具。 关键词：加工工艺；加工方法；工艺文件；夹具
课题名称：钻床夹具的设计 课题性质：机夹类设计 班级：11级机制三班 姓名：吴江涛 指导老师：王晨升 一、课题介绍 1、目的 综合运用机械方面的知识，掌握机床夹具的设计方法、设计步骤及计算过程，具有运用计算机辅助设计机床夹具的能力。 2、侧重点解决的问题 （1）、确定夹具的类型（2）、确定工件的定位 （3）、确定工件的夹紧方案（4）、夹具的精度分析及计算 二、主要内容 （1）、保证工件的加工精度 专用夹具应有合理的定位方案、合适的尺寸、公差和技术要求，并进行必要的精度分析，确保夹具能满足工件的加工精度要求。 （2）、提高生产效率 专用夹具的复杂程度要与工件的生产纲领相适应。应根据工件生茶批量的大小选用不同复杂程度的快速高效夹紧装置，以缩短辅助时间，提高生产效率。 （3）、工艺性高 专用夹具的结构简单、合理、便于加工、装配、检验和维修。专用夹具的生产属于中批量生产。
（4）使用性号 专用夹具的操作应简便、省力、安全可靠，排屑顺畅，必要时可设置排屑结构。 （5）、经济型号 除考虑专用夹具本身结构简单、标准化程度高、成本低廉外，还应根据生产纲领对夹具方案进行必要的经济分析，以提高夹具生产中的经济效益。 目录 一、前言 (1) 钻床的简介 (1) 钻床的发展趋势 (2) 钻床的夹具概述及主要类型 (2) 钻床夹具的特点 (2) 钻摸类型选择 (2) 钻套的选择 (3) 钻模板类型 (3) 总结 (6) 二、钻床夹具的设计 (7) 钻床夹具 (8) 钻套 (9) 支撑钉 (10) 销轴 (11) 钻模板 (12)
杠杆臂 (13) 夹具体 (14) 总结 结论 致辞 参考文献 摘 要 钻床指主要用钻头在工件上加工孔的机床。通常钻头旋转为主运动，钻头轴向移动为进给运动。钻床结构简单，加工精度相对较低，可钻通孔、盲孔，更换特殊刀具，可扩、锪孔，铰孔或进行攻丝等加工。加工过程中工件不动，让刀具移动，将刀具中心对正孔中心，并使刀具转动(主运动)。钻床的特点是工件固定不动，刀具做旋转运动，并沿主轴方向进给，操作可以是手动，也可以是机动。 各个机床上加工零件都需要相应的夹具，本课题是针对一个特定的零件要在摇臂钻床上加工杠杆臂零件上孔φ10 mm 和φ13mm 的钻夹具。主要技术指标能保证 工件的加工精度、提高生产效率、工艺性好和使用性好。 我们在设计专用夹具时为了满足工件的加工精度要求，考虑了合理的定位方案、合适的尺寸、公差和技术要求，并进行了必要的精度分析在工艺性方便使这种夹具的结构简单、合理、便于加工、装配、检验和维修。在使用性方面这种夹具的操作简单、省力、安全可靠，排屑也方便，必要时可设置排屑结构。通过对钻床夹具设计的制作，进一步巩固和所学基本知识并对所学知识综合运用。学会查阅和收集技术资料，提高运用计算机辅助设计的能力，树立正确的设计思想和严谨的工作作风。 关键字： 定位元件 加工精度 连接元件 1 .00
课程设计 题目：泵体盖的机械加工工艺规程及M12-6H螺纹孔中的Ф10孔工艺装备设 计 班级： 姓名： 指导教师： 完成日期：
一、设计题目 泵体盖的机械加工工艺规程及M12-6H螺纹孔中的Ф10孔工艺装备设计 二、原始资料 (1) 被加工零件的零件图1张 (2) 生产类型:大批大量生产 三、上交材料 (1) 被加工工件的零件图1张 (2) 毛坯图1张 (3) 机械加工工艺过程综合卡片(参附表1) 1张 (4) 与所设计夹具对应那道工序的工序卡片1张 (4) 夹具装配图1张 (5) 夹具体零件图1张 (6) 课程设计说明书(5000～8000字) 1份 说明书主要包括以下内容（章节） ①目录 ②摘要（中外文对照的，各占一页） ③零件工艺性分析 ④机械加工工艺规程设计 ⑤指定工序的专用机床夹具设计 ⑥方案综合评价与结论 ⑦体会与展望 ⑧参考文献 列出参考文献(包括书、期刊、报告等，10条以上) 课程设计说明书一律用A4纸、纵向打印. 四、进度安排(参考) (1) 熟悉零件,画零件图2天 (2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天 (3) 工艺装备设计(画夹具装配图及夹具体图) 9天
(4) 编写说明书3天 (5) 准备及答辩2天 五、指导教师评语 成绩： 指导教师 日期
摘要 在机械制造的机械加工，检验，装配，焊接和热处理等冷热工艺过程中，使用着大量的夹具，用以安装加工对象，使之占有正确的位置，以保证零件和工件的质量。 本次设计主要是进行盖体类零件的专用夹具的设计，是对我们以往所学知识的总结和对我们所掌握知识的一次扩展。本文主要从工艺规程的指定与夹具的设计两方面出发。根据零件本身的特点，生产类型以及零件在具体工作时的作用选择工艺规程和夹具。在工艺规程方面：确定生产类型，综合考虑其准确度高，生产效率高，消耗经济少等方面，选择一个最优方案；在夹具设计方面，因为是盖体类零件，加工Ф10孔，选择钻床加工，考虑诸多因素拟订最优方案，最终完成本次设计。
序言 (2) 一、零件的作用及工艺分析 (4) （一）零件的作用 (4) (二)零件的工艺分析 (4) 二、工艺规程的设计 (5) (一)、确定毛坯的制造形式。 (5) (二)、基面的选择 (6) （三）、工件表面加工方法的选择 (7) (四)、确定工艺路线 (7) （五）：工艺方案的比较和分析： (9) （六）：选择加工设备及刀、量、夹具 (9) （七）：加工工序设计 (11) 三、夹具的设计 (13) 1、确定设计方案 (14) 2 、选择定位元件 (14) 3、计算夹紧力并确定螺杆直径 (15) 4、定位误差计算 (15) 四、设计心得 (16) 五、参考文献 (18)
机械制造技术课程设计 任务书 题目：设计杠杆零件的机械加工工艺规程及钻2×Ф8孔工序的专用夹具 内容：（1）零件——毛坯合图1张（2）机械加工工艺规程卡片1套 （3）夹具装配图1张 （4）夹具体零件图1张 （5）课程设计说明书1份 原始资料：该零件图样一张；生产纲领为8000件/年；每日一班。 2016年10月31日
序言 机械制造工艺学课程设计是在学完了机械制造工艺学（含机床夹具设计）和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂零件（杠杆）的工艺规程的能力和运用夹具设计的基本原理和方法，拟定夹具设计方案，由于能力有限，经验不足，设计中还有许多不足之处，希望各位老师多加以指教。完成夹具结构设计能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。
序言 (2) 一、................................. 零件的作用及工艺分析 4 （一）零件的作用 (4) （二）零件的工艺分析 (4) 二、....................................... 工艺规程的设计 5 （一）............................... 、确定毛坯的制造形式。 5 （二）......................................... 、基面的选择 6 （三）、工件表面加工方法的选择.. (7) （四）、确定工艺路线 (7) （五）.................................. ：工艺方案的比较和分析： 9 （六）：选择加工设备及刀、量、夹具9 （七）............................................... :加工工序设计 11 三、夹具的设计 13 1、确定设计方案 (14) 2 、选择定位元件 (14) 3、计算夹紧力并确定螺杆直径 (15)
4、定位误差计算 (15) 四、设计心得 16 五、参考文献 18
机械制造技术课程设计 任务书 题目设计杠杆零件的机械加工工艺规程及 钻2X①8孔工序的专用夹具 内容: （1）零件一一毛坯合图1张（2）机械加工工艺规程卡片1套 （3）夹具装配图1张 （4）夹具体零件图1张 （5）课程设计说明书1份 原始资料：该零件图样一张；生产纲领为8000件/年；每日一班 2016年10月31日
序言 机械制造工艺学课程设计是在学完了机械制造工艺学（含机床夹具设计）和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂零件（杠杆）的工艺规程的能力和运用夹具设计的基本原理和方法，拟定夹具设计方案，由于能力有限，经验不足，设计中还有许多不足之处，希望各位老师多加以指教。完成夹具结构设计能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。
07机制3班机械加工工艺过程卡片产品型号零件图号KCSJ-01 产品名称零件名称手柄共 1 页第 1 页材料牌号45 毛坯种类锻件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注年产1万 工序号工序 名称工序内容车间工段设备工艺装备 工时 准终单件 10 模锻毛坯锻加工 20 粗铣端面B 粗铣端面B保证厚度尺寸28 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 30 粗铣端面A 粗铣端面B保证厚度尺寸27 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 40 精铣端面B 精铣端面B保证厚度尺寸26.5 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 50 精铣端面A 精铣端面B保证厚度尺寸26 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 60 粗镗小头孔粗镗小头孔到尺寸φ21.2H11机加工镗工T68 专用夹具，镗刀，游标卡尺 70 粗镗大头孔粗镗大头孔到尺寸φ37H11，保证中心 距128±0.2 机加工镗工 T68 专用夹具，镗刀，游标卡尺 80 粗铣小头槽粗铣小头槽槽宽9H11 机加工铣工X62W 专用夹具，锯片铣刀，游标卡尺 90 精铣小头槽精铣小头槽槽宽9H11 机加工铣工X62W 专用夹具，锯片铣刀，游标卡尺 100 钻大头径向孔钻大头径向孔φ4机加工钻工 Z525 专用夹具，麻花钻，游标卡尺 110 精镗小头孔精镗小头孔至尺寸φ22H9机加工 镗工 T68 专用夹具，镗刀，游标卡尺 120 精镗大头孔精镗大头孔至尺寸φ38H9机加工 镗工 T68 专用夹具，镗刀，游标卡尺 130 倒角倒大小头孔角，去毛刺机加工 钻工 Z525 专用夹具，倒角钻头，游标卡尺 140 终检入库检验零件尺寸 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期） 标记处数 更改 文件号 签字日期标记处数 更改 文件号 签字日期
程设计任务书 系别：机械工程系专业：机械设计制造及其自动化 学生姓名：李敏杰班级：B110235 学号：B11023503 课程名称：机械制造装备设计 设计题目：钻模钻削夹具设计 课程设计内容与要求： 内容： 见A4图为所示加工前拨叉，设计一套钻模夹具，便于摇臂钻床的加工。 设计要求： 1.在摇臂钻床上加工Φ25的通孔。 2.要求绘制A1夹具装配图一张，A3夹具中零件图一张，A4加工零件图一张，说明书一份。 3.夹具设计要求合理，有利提高加工精度，保证加工质量，降低加工成本，提高劳动生产率和减轻工人的劳动强度，便于批量生产。 设计（论文）开始日期年月日指导老师：设计（论文）完成日期年月日张洪涛 年月日
课程设计评语 系别：机械工程系专业：机械设计制造及其自动化 学生姓名：李敏杰班级：B110235 学号：B11023503 课程名称：机械制造装备设计 设计题目：钻模钻削夹具设计 指导老师：张洪涛 课程设计篇幅： 图纸 3 张 说明书２2 页 指导教师评语： 年月日 ________________________________________________________
目录 绪论--------------------------------------------------5第一章夹具的发展概况-------------------------------------------6第二章专用夹具设计----------------------------------------------8 2.1设计前的工作准备---------------------------------------------------8 2.1.1 明确工件的年生产纲领 2.1.2 熟悉工件零件图和工序图 2.1.3加工方法 2.2总体方案的确定-------------------------------------------------------9 2.2.1 定位方案 2.2.2 夹紧机构 2.2.3 选择导向装置 2.2.4 夹具体 2.3绘制夹具装配图-------------------------------------------------------15 2.3.1 定位、夹紧、导向、夹具体 2.4夹具精度的验算-------------------------------------------------------17 2.4.1误差分析 2.4.2误差计算 第三章方案设计论证-----------------------------------------------19 3.1设计思路----------------------------------------------------------------19 3.2设计方法与结果-------------------------------------------------------19致谢---------------------------------------------------20感想---------------------------------------------------21参考文献-----------------------------------------------22
机械加工工艺过程卡片产品型号零(部)件图号 产品名称零(部)件名称杠杆共2页第1页 材料牌号HT200 毛坯种类铸件毛坯外形尺寸 每毛坯 可制件数 1 每台件数 1 备 注 工序号工序 名称 工序内容车间工段设备工艺装备加工基准 5 毛坯 1、铸造毛坯铸造 2、时效热处理热 3、涂底漆油漆 10 铣粗铣精铣φ40上下端面和宽度为30的平台面金工XA6132 高速钢圆柱立铣刀Ф50 1、粗铣精铣φ40上端面和宽度为30的平台面金工专用夹具 2、粗铣精铣φ40下端面金工专用量具和游标卡尺 15 铣粗精铣φ30凸台面金工XA6132 高速钢圆柱立铣刀Ф50 20 钻钻、粗铰、精铰Φ25H9mm孔金工Z550 专用钻夹具 1、钻Φ25H9mm孔金工高速钢标准麻花钻D=23mm 2、精铰Φ25H9mm孔金工Φ25mm专用铰刀D=25mm 描校25 钻钻、粗铰、精铰2×Φ8（H7）mm孔金工Z518 专用钻夹具 1、钻2×Φ8（H7）mm孔金工莫氏锥柄麻花钻D=7.8mm 底图号2、粗铰2×Φ8（H7）mm孔金工锥柄机用铰刀D=7.96mm 3、精铰2×Φ8（H7）mm孔金工锥柄机用铰刀D=8mm 装订号30 钻钻、粗铰、精铰Φ10（H7）mm孔金工专用钻夹具 设计(日期) 审核(日期) 标准化(日期) 会签(日期) 标记处数更改文件号签字日期标记处数更改文件号签字日期 机械加工工艺过程卡片产品型号零(部)件图号 产品名称零(部)件名称杠杆共2页第2页
材料牌号HT150 毛坯种类铸件毛坯外形尺寸 每毛坯 可制件数 1 每台件数 1 备 注 工序号工序 名称 工序内容车间工段设备工艺装备加工基准 1、钻Φ10（H7）mm孔金工莫氏锥柄麻花钻D=9.8mm 2、粗铰Φ10（H7）mm孔金工锥柄机用铰刀D=9.96mm 3、精铰Φ10（H7）mm孔金工锥柄机用铰刀D=10mm 35 钳表面去毛刺钳工 40 检检验入库检验游标卡尺0—200 专用的量检具 描图 描校 底图号 装订号 设计(日期) 审核(日期) 标准化(日期) 会签(日期) 标记处数更改文件号签字日期标记处数更改文件号签字日期
课程设计与综合训练 说明书 铣床杠杆的机械加工工艺规程及工艺装 备设计
机械制造工艺学课程设计是在学完了大学的全部基础课、技术基础课以及大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这是我们在毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系世纪的训练。这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂零件（杠杆）的工艺规程的能力和运用夹具设计的基本原理和方法。在完成夹具结构设计的同时，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。 就我个人而言，我希望能通过这次课程设计对未来将从事的工作进行一次适应性的训练，从中锻炼自己分析问题、解决问题的能力。为自己未来的职业生涯打下一个良好的基础。
第1章课程设计 序言 1.1零件的分析 (1) 1.1.1 零件的作用 (1) 1.1.2零件的工艺分析 (3) 1.2 工艺规程的设计 (3) 1.2.1确定毛坯的制造形式 (3) 1.2.2基准的选择 (3) 1.2.3 工件表面加工方法的选择 (4) 1.3 确定工艺路线 (4) 1.3.1加工余量及毛坯尺寸的确定 (6) 1.3.2 选择加工设备及刀、量、夹具 (7) 1.4 加工工序设计 (19) 1.5 夹具的设计 (10) 1.5.1 定位方案的确定 (10) 1.5.2 选择定位元件 (11) 1.5.3 计算夹紧力 (11) 1.5.4 定位误差计算 (12) 第2章综合训练 2.1夹具体三维造型实现方法的概述 (13) 2.2夹具三维造型过程简述 (14) 小结 (22) 参考文献 (23)
XX学院 课程设计（论文）说明书 作者：学号： 系部： 专业： 题目：杠杆臂加工工艺及铣床夹具设计 指导者： 评阅者： 2014 年11 月
课程设计（论文）中文摘要
课程设计（论文）外文摘要 I
目录 目录 ....................................................................................................................................... II 1 序言 (4) 2 零件的分析 (5) 2.1零件的形状 (5) 2.2零件的工艺分析 (5) 3 工艺规程设计 (6) 3.1 确定毛坯的制造形式 (6) 3.2 基面的选择 (6) 3.3 制定工艺路线 (7) 3.3.1 工艺路线方案一 (7) 3.3.2 工艺路线方案二 (8) 3.3.3 工艺方案的比较与分析 (8) 3.4 选择加工设备和工艺装备 (9) 3.4.1 机床选用 (9) 3.4.2 选择刀具 (9) 3.4.3 选择量具 (9) 3.5 机械加工余量、工序尺寸及毛坯尺寸的确定 (10) 3.6确定切削用量及基本工时 (11) 4 铣尺寸12mm两端面夹具设计 (17) 4.1研究原始质料 (17) 4.2定位基准的选择 (17) 4.3 切削力及夹紧分析计算 (17) 4.4 误差分析与计算 (19) 4.5 零、部件的设计与选用 (20) 4.5.1定位销选用 (20) II
4.5.2 定向键与对刀装置设计 (20) 4.6 夹具设计及操作的简要说明 (22) 总结 (23) 参考文献 (24) 致谢 (25)
机械加工工艺过程卡片 机械加工工艺过程卡片产品型号低速轴零件图号 产品名称零件名称共 1 页第 1 页 材料牌号毛坯种类轧制件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注 工艺号工名 序称 工序内容 车 间 工 段 设备工艺装备 工时/s 准终单件 1 车，钻装夹，钻中心孔，粗车外圆，平端面CA6136 三爪卡盘，90°车刀，中心钻 2 切槽切退刀槽，倒角CA6136 三爪卡盘，45°车刀，切断刀 4 切槽切退刀槽，倒角CA6136 三爪卡盘，45°车刀，切断刀 热处理热处理 5 车精车外圆CA613 6 三爪卡盘，游标卡尺，90°车刀 6 调头调头装夹，精车外圆 7 铣铣键槽12×5×20型平键万能铣床平口钳，铣刀铣铣键槽14×5.5×25型平键万能铣床平口钳，铣刀淬火淬火 8 磨削粗，精磨外圆 描图 去毛刺由钳工修整，去毛刺钳工台锉刀 描校中检检查尺寸，表面粗糙度塞规百分尺卡尺清洗清洗清洗机 底图号终检检查尺寸，表面粗糙度塞规百分尺卡尺 装订号 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期
评分表 序号考核评价项目 考核内容 学生 自检 小组 互检 教师 终检 配分成绩 1 过 程 性 考 核专业能力 相关知识点的学习 40 零件定位基准的选择原则 能够正确选择零件加工时的定位基准 2 方法能力 信息收集、自主学习、分析解决问题、归纳总结及 创新能力 10 3 社会能力 团队协作、沟通协调、语言表达能力及安全文明、 质量保障意识 10 4 常 规 考 核个人能力理论知识综合考核情况30 5 其他出勤、课堂纪律、回答问题、作业完成情况10

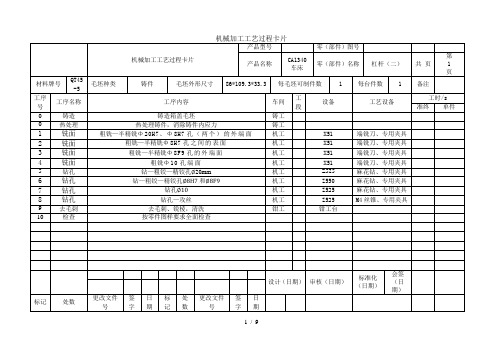

机械加工工艺过程卡片 页脚.
页脚.
机械加工工序卡片产品型号 零件 图号 01-01-01 共17页产品名称填料箱盖 零件 名称 填料箱盖第 1 页 (工序图) 车间工序号工序名称材料牌号 机加工 车间 车削HT200 毛坯种类毛坯外型尺寸每坯件数每台件数 铸造159x142 1 1 设备名称设备型号设备编号同时加工件数 CA6140 1 夹具编号夹具名称切削液 ZY-01 车床专用夹具 工序工时 准终单件 39.46s 工步号工步容工艺装备 主轴转 速 (r/min) 切削速 度 (m/min) 进给量 (mm/r) 背吃刀 量 (mm) 进给次 数 工时定额 机动辅助 1 粗车小端端面专用夹具、YG6硬质合金车刀、 表面粗糙度仪 90 45 0.5 1.25 1 22s 17.46 s
机械加工工序卡片产品型号 零件 图号 01-01-01 共17页产品名称填料箱盖 零件 名称 填料箱盖第 2 页 (工序图) 车间工序号工序名称材料牌号 机加工 车间 车削HT200 毛坯种类毛坯外型尺寸每坯件数每台件数 铸造159x142 1 1 设备名称设备型号设备编号同时加工件数 CA6140 1 夹具编号夹具名称切削液 ZY-01 车床专用夹具 工序工时 准终单件 20.96s 工步号工步容工艺装备 主轴转 速 (r/min) 切削速 度 (m/min) 进给量 (mm/r) 背吃刀 量 (mm) 进给次 数 工时定额 机动辅助 2 粗车φ65外圆专用夹具、YG6硬质合金车刀、 游标卡尺、表面粗糙度仪 90 45 0.65 1 1 20.5s 0.46s
机械加工工艺过程卡片 九江学院 机械与材料工程学院机械加工工艺过程卡片 零件图号KCSJ-12 共 2 页 零件名称蜗杆第页 材料牌号45钢毛坯种类锻件毛坯外形尺寸每件毛坯可制件数 1 每台件数 工序号工序内容车间工段设备工艺装备 工时 准终单件 01 锻造锻工自由锻锻床游标卡尺 02 去飞边金工磨工磨床砂轮、游标卡尺 03 粗车蜗杆轴左端面，打中心孔，及左边Φ20mm、Φ25mm、 Φ30mm、Φ36mm 定位轴肩，以及Φ30mm 轴段退刀槽的外圆 面，以中心孔轴线为精基准。 金工 车、钳 工 普通车 床 车刀、麻花钻、三爪卡盘 04 粗车蜗杆轴右端面，打中心孔，及右边、Φ30mm 、Φ36mm 定位轴肩，以及Φ30mm 轴段退刀槽的外圆面，以中心孔轴线 为精基准。 金工 车、钳 工 普通车 床 车刀、麻花钻、三爪卡盘 05 调质处理热加工热处理淬火机淬火机 06 半精车左端各外圆面，控制轴线方向的各个轴段的长度。 以中心孔轴线为精基准。金工车工 普通车 床 车刀、三爪卡盘 07 半精车右端各外圆面，控制轴线方向的各个轴段的长度。 以中心孔轴线为精基准。倒角。金工车工 普通车 床 揣测到、三爪卡盘
08 铣键槽，选择两个Φ30mm 外圆面作为基准。金工钳工普通立 式铣床 铣刀、专用夹具 09 车蜗杆螺纹，选择两个Φ30mm 外圆面作为基准。金工车工普通车 床 车刀、专用夹具 10 淬火热加工热处理淬火机淬火机 11 粗、精磨左端面及Φ20mm 轴头外圆面，Φ30mm 轴段外圆面， 以及磨制过渡圆角。 金工磨工 普通磨 床 砂轮、游标卡尺 12 粗、精磨右端面及Φ30mm 轴头外圆面，Φ60mm 轴段外圆面及 螺纹面，以及磨制过渡圆角，以两中心孔轴心线为基准。 金工车工 普通磨 床 砂轮、游标卡尺 13 去毛刺金工钳工钳工台深度游标卡尺 14 检验检验 15 入库仓库
机械加工工艺过程卡及 工序卡 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
机械加工工艺过程卡填写说明
（1）过程卡和工序卡的总页数； （2）当前页页序； （3）按零件图填写； （4）按设计任务书填写，包括了备品率和废品率； （5）按零件图填写； （6）填写“铸件”、“锻件”、“圆钢”、“板钢”等；（7）每毛坯可加工同一零件的数量； （8）工序号，可依自然数连续或不连续编号； （9）工序名称如“钻××孔”、“粗铣××面”、“攻××螺纹”等； （10）填写设备名称如“立钻”； （11）填写设备型号如“Z5125A”； （12）填写该工序所需设备数量； （13）基本时间t m和辅助时间t a之和，也称为操作时间。基本时间取自工序卡。辅助时间按工序卡所表明的工序操作动作，查各动作的时间定额标准并累加得到（未见占基本时间百分比数据）； （14）工时定额t t按公式t t=（t m+t a）[1+（α+β）﹪]计算。其中布置工作地时间、休息和生理需要时间按它们占作业时间的百分比（（α+β）﹪）查表得到，不计准备和终结时间； （15）设备负荷率=（13）×（4）÷（251天×8小时×60分×（12））； （16）根据需要填写。
机械加工工序卡填写说明 卡相应内容的说明； （2）采用的切削液名称，如“水”、“水溶液”、“乳化液”等； （7）工序简图。要求：①主要简图是零件在机床上装夹位置的主视图，应有零件的外形轮廓，与本工序无关的结构要素不表示。②完整表示工序定位基准、夹压力方向和作用面、夹压方式（机械夹紧、液压夹紧、气动夹紧、电磁夹紧），也可规定夹压位置。③用特粗线条表示出加工面，注明工序尺寸及公差、加工面的相对位置精度、表面粗糙度等。④表示工序同时装夹零件的数目和排列方式。⑤若绘制简图的位置不够，可另页绘制（该页上保留工序卡表头，其它位置绘简图），顺序在本工序卡片之后，有页码。 （8）若需要专用夹具，填写夹具名称，如“钻夹具”。否则不填； （9）本工序工序内容序号，依自然数连续编号；要技术要求，如热处理的硬度和变形要求、电镀的镀层厚度。设计或工艺要求加工面配做配钻时，要在配做配钻前该面的最后工序另起一行注明，如“××孔与××件配钻”； （11）填写设备型号如“Z5125A”； （12）专用的填写编号，由于没有编号规则，可填写刀辅具名称，并示以“专用”含义，如“成形铣刀”。标准的填写名称、规格，如“锥柄钻头Φ14.3×200”、“45°车刀”； （13）填写量检具名称，如“孔位检具”、“卡规”等，已有“专用”含义。标准的填写名称、规格、精度，如“卡尺 0~125，0.02”、“杠杆表0~0.8，0.01”。 （14）、（15）、（16）、（17）切削用量三要素，由分析计算或查表得到。 （18）工件切削部分的长度； （19）直接改变加工对象几何状况或材料性质的工艺过程所消耗的时间，用相应加工方法基本时间计算公式计算。切削加工时，
前言 机械制造工艺学毕业设计是在我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的链接，也是一次理论联系实际的训练。因此，它在我们的大学生活中占有十分重要的地位。就我个人而言，我希望能通过设计对自己未来从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的现代化建设打下一个良好的基础。 1 零件的分析 1.1零件的作用 1.1.1. 明确工件的年生产纲领 机床夹具是在机床上装加工件的一种装置，其作用是使工件相对机床和刀具有一个正确的位置，并在加工过程中保持不变。它是夹具总体方案确定的依据之一，它决定了夹具的复杂程度和自动化程度。如大批量生产时，一般选择机动、多工件同时加工，自动化程度高的方案，结构也随之复杂，成本也提高较多。1.1.2. 熟悉工件零件图和工序图 零件图给出了工件的尺寸、形状和位置、表面粗糙度等精度的总体要求，工序图则给出了夹具所在工序的零件的工序基准、工序尺寸、已加工表面、待加工表面、以及本工序的定位、夹紧原理方案，这是夹具设计的直接依据。已知待加工工件如下图1-1所示。 图1-1 工件零件图
1.1.3. 加工方法 了解工艺规程中本工序的加工内容，机床、刀具、切削用量、工步安排、工时定额，同时加工零件数。这些是在考虑夹具总体方案、操作、估算夹紧力等方面必不可少的。 皮带轮是回转类零件，主要用于和别的零件进行装配。所以皮带轮要有一定的配合精度以及表面接触强度，还要有足够的刚度和耐磨性，以满足使用要求。 1.2．零件的工艺分析 1.2.1. 定位方案 工件在机床上的定位实际上包括工件在夹具上的定位和夹具在机床上的定位两个方面。工序图只是给出了原理方案，此时应仔细分析本工序的工序内容及加工精度要求，按照六点定位原理和本工序的加工精度要求，确定具体的定位方案和定位元件。 要拟定几种具体方案进行比较，选择或组合最佳方案。 根据工序图给出的定位元件方案，按有关标准正确选择定位元件或定位的组合。在机床夹具的使用过程中，工件的批量越大，定位元件的磨损越快，选用标准定位元件增加了夹具零件的互换性，方便机床夹具的维修和维护。 常有定位方法有：（1）工件以圆柱空定位。 （2）工件以外圆表面定位。 根据本次零件设计的夹具，我设计的定位方案为大平面和侧面定位，可以限制5个自由度，同时保证了加工方向上的刚性，保证零件的加工精度及便于保证加工部位之间位置要求。 该零件是轴类零件，形状不太复杂，尺寸精度要求比较高。零件的主要技术要求分析如下： (1) Φ157 的外圆和Φ45 的内孔，都有很高的尺寸精度要求,主要是为了和其装配件很好的装配。 (2) 在Φ45 的内孔插键槽有一定的对称度要求。 (3) 在Φ157 的外圆上车V 形带，要注意他们的相互位置。
Hefei University 机械制造技术综合 训练说明书 COURSE PROJECT 题目：设计杠杆零件的机械加工工艺规程及工艺装备 系别：机械工程系 专业：机械设计制造及自动化 学制：四年 姓名： 学号： 导师：
合肥学院 机械制造技术综合训练任务书 题目：设计杠杆零件的机械加工工艺规程及工艺装备（年产量6000件） 内容： 1.零件图 1张 2.毛坯图 1张 3.机械加工工艺过程卡片 1张 4.夹具装配图1张 5.夹具体零件图1张 6.课程设计说明书1份
目录 1.1零件的作用 (1) 1.2零件的工艺分析 (1) 二工艺规程的设计 (2) 2.1确定毛坯的制造形式 (2) 2.2基面的选择 (2) 2.3工件表面加工方法的选择 (3) 2．4、确定工艺路线 (3) 2.5机械加工余量、工序尺寸及毛坯尺寸的确定 (5) 2.6确定切削余量 (6) 三、夹具的设计 (17) 3.1确定设计方案 (18) 3.2选择定位元件 (18) （1）选择带台阶面的定位销，作为以Φ 25H9孔及其端面的定位元件。定位副配合取。 (18) 3.3计算夹紧力 (18) 3.4定位误差计算 (19) 心得体会 (20) 参考文献 (21) 一、零件的分析
1.1零件的作用 题目所给的零件是CA6140车床的杠杆结构，此零件的作用是支撑、固定，传递扭矩，帮助改变机床工作台的运动方向，要求零件的配合符合要求。 1.2零件的工艺分析 杠杆的Φ25052.0 +㎜孔的轴线和两个端面有着垂直度的要求。现分 述如下：本夹具用于立式铣床上，加工Φ40㎜凸台端面。工件以Φ25052.0 +㎜孔及端面和水平面底、Φ30㎜的凸台分别用定位销、Φ10 孔用菱形销实现完全定位。铣Φ40㎜端面时工件为悬臂，为了防止 加工时变形，采用螺旋辅助支承与工件接触后，用螺母锁紧。要加工 的主要工序包括：粗精铣宽度为Φ40㎜的上下平台、钻Φ10H7的孔、 钻2xΦ8H7（015.0 +）㎜的小孔、锪Φ30㎜的上下表面。 加工要求有：Φ40㎜的平台的表面粗糙度各为Ra6.3um（上平台）、Ra3.2um（下平台）、Φ10H7的孔为Ra3.2um。2xΦ8H7（015.0 +） ㎜孔有平行度分别为0.1um(A)、0.15um（A)。杠杆有过渡圆角为R5， 其他的过渡圆角为R3，其中主要的加工表面是Φ30㎜得端面，要用 游标卡尺检查。
