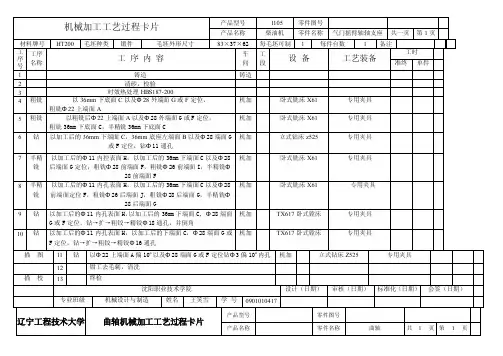

机械加工工艺过程卡片零件名称图号材料件数毛坯类型毛坯尺寸工序号工序名称工序内容机床工装
陕西国防学院工艺设计日期共页第页
机械加工工序质量检验规程 目的：加强工序质量控制，提高一次交检合格率，及时发现质量问题，消除产生质量问题的因素。范围：适用于本公司所有零件和工序。 本公司对工序质量的检验采用取操作员工自检，专职检验，成品入库抽检相结合的方法，填写检验记录。 一、冲压工序。 操作人员明确本工序零件技术要求，正确选择安装模具，调整模具间隙，设备行程，连续自检5件零件，符合技术要求后方能进行批量生产。并填写工序质量记录单，生产过程中要随时自查，专职检验人员对工序零件进行抽检，每次抽检不得少于5件，每班不得少于3次，并填写检验记录单。 二、车削工序 操作人员明确本工序零件技术要求，正确选择夹具，刀具，工装，量具，试生产零件应连续自检5件零件，符合技术要求后，方能进行批量加工，填写质量记录清单，生产过程中要随时自检，调整，保证产品质量，专职检验人员应根据零件图纸技术要求，对工序进行抽检，每次抽检不得少于5件每班抽检不得小于4次。 三、钻削工序 操作人员明确本工序零件加工技术要求，正确先择工装，钻头，掌握夹持定位方法，试生产零件应连续自检5件零件，符合零件后方能进行批量加工，并填写质量记录清单，生产过程中要随时进行自检，调整专职检验人员应根据图纸技术要求，对工序进行抽检，每次抽检不得少于5件每班抽检不得少于3次。 四、焊接工序 操作人员要熟悉本加工工序零件技术要求，正确选择调整工装，调节器整电流试生产零件应连续自检3件无误后，方能进行批量加工，自检结果填入质量记录清单。专职检验应对照图纸工序质量要进行抽检，每次抽检不得少于5件，每班不得少于3次，并填写质量记录清单。 五、抛光工序 操作人员要明确本工序零件加工要求，正确选择砂轮和加工方法，粗砂抛光后要自检确认达到技术要求后，才能进行批量加工并填写质量记录清单，发现质量问题应立即返回上道工序，专职检验应按图纸要求进行抽检，并填写质量记录清单，每次抽检不得少于5件，每班不得少于3次。 六、初装组 操作人员应明确本工序加工技术要求试装配后要填写质量记录清单对不合格零件要及时剔除定置放好，经专检人员确认记录后并及时返回所属工序，不合格零件不能装配。由专职检验员全检并填写一次交检合格率记录。 七、总装组 操作人员应明确本工序技术要求，试装配后要填写质量记录清单对不合格零件要及时修复或剔除，定置放好经专检人员确认，填写记录及时返回所属工序，经专检人员全检后填写一次交检合格率记录，总装组检验人员对所装配的产品原则上不超过24小时。
机械加工工艺过程卡填写说明 +%)查表得到，不计准备和终结时间； (15) 设备负荷率=(13 x(4)十(251天x8小时x60分x(12)； (16) 根据需要填写。 (1)过程卡和工序卡的总页数； (2)当前页页序； (3)按零件图填写； (4)按设计任务书填写，包括了备品率和废品率； (5)按零件图填写； (6)填写“铸件”、“锻件”、“圆钢”、“板钢”等； (7)每毛坯可加工同一零件的数量； (8)工序号，可依自然数连续或不连续编号； (9)工序名称如“钻xx孔”、“粗铣xx面”、“攻xx螺纹” 等; (10)填写设备名称如“立钻”； (11)填写设备型号如“ Z5125A ”； (12)填写该工序所需设备数量； (13)基本时间t m和辅助时间t a之和，也称为操作时间。基本时 间取自工序卡。辅助时间按工序卡所表明的工序操作动作，查各动作的时间定额标准并累加得到(未见占基本时间百分比数据) ； (14)工时定额t t按公式t t= (t m+t a) [1+ ( a+? % ]计算。其中布置工作地时间、休息和生理需要时间按它们占作业时间的百分比
机械加工工序卡填写说明 (1 )、( 3)、(4)、( 5)、(6)、(11)同于对工艺过程卡相应内容的说明； (2)采用的切削液名称，如“水”、“水溶液”、“乳化液”等； (7)工序简图。要求：①主要简图是零件在机床上装夹位置的主视图，应有零件的外形轮廓，与本工序无关的结构要素不表示。②完整表示工序定位基 准、夹压力方向和作用面、夹压方式(机械夹紧、液压夹紧、气动夹紧、电磁夹紧)，也可规定夹压位置。③用特粗线条表示出加工面，注明工序尺寸及 公差、加工面的相对位置精度、表面粗糙度等。④表示工序同时装夹零件的数目和排列方式。⑤若绘制简图的位置不够，可另页绘制(该页上保留工序卡表头，其它位置绘简图)，顺序在本工序卡片之后，有页码。 (8)若需要专用夹具，填写夹具名称，如“钻夹具”。否则不填； (9)本工序工序内容序号，依自然数连续编号； (10)工序加工内容和主要技术要求。外协序只写工序名称和主要技术要求，如热处理的硬度和变形要求、电镀的镀层厚度。设计或工艺要求加工面配做配钻时，要在配做配钻前该面的最后工序另起一行注明，如“XX孔与XX 件配钻”； (11)填写设备型号如“ Z5125A ”； (12)专用的填写编号，由于没有编号规则，可填写刀辅具名称，并示以“专用”含义，如“成形铳刀”。标准的填写名称、规格，如“锥柄钻头①14.3X 200”、“ 45°车刀”； (13)填写量检具名称，如“孔位检具”、“卡规”等，已有“专用”含义。 标准的填写名称、规格、精度，如“卡尺0~125, 0.02”、“杠杆表0~0.8, 0.01 ”。 (14)、(15)、(16)、(17)切削用量三要素，由分析计算或查表得到。 (18 )工件切削部分的长度； (19 )直接改变加工对象几何状况或材料性质的工艺过程所消耗的时间，用相应加工方法基本时间计算公式计算。切削加工时，不仅与切削长度、走刀次数和切削用量有关，还与切入量、切出量、刀具尺寸等有关。
机械加工件检验标准 1. 目的 规范机械加工件的检验标准,以使各工序过程的产品质量得以控制。 2. 适用范围 本标准适用于机械加工件的检验, 图纸和技术文件并同使用。如与国家标准和技术规范冲突时,以国家标准和技术规范为准。 3. 引用标准 本标准的尺寸未注单位为mm 。 JB/T 5000.9 《重型机械通用技术条件切削加工件》 GB/T 1031 《表面粗糙度参数及其数值》 GB/T 1800.4 《极限与配合标准公差等级和孔轴的极限偏差表》 GB/T 3 《普通螺纹收尾、肩距、退刀槽和倒角》 GB/T 197 《普通螺纹公差》 GB/T 1184 《形状和位置公差未注公差值》
GB/T 1804 《一般公差未注公差的线性和角度尺寸的公差》GB/T 5277 《紧固件螺栓和螺钉通孔》 4. 原材料检验 机械加工件所用板料, 棒料的材质, 规格和数量是否符合按图加工所需。详细做好原材料入库记录。不合格材料办理好退货手续。 5. 工序质量检验 5.1 零件加工后应符合产品图样和技术条件及JB/T 5000.9《重型机械通用技术条件切削加工件》规定。 5.2 零件应按工序检查、验收,在前道工序检查合格后方可转入下道工序。 5.3 铸钢件、铸铁件、有色金属铸件、锻件加工后如发现有砂眼、缩孔、夹渣、裂纹等缺陷时, 在不降低零件强度和使用性能的前提下, 允许按照相关标准的有关规定修补, 经检验合格后方可继续加工。 5.4 加工后的零件不允许有毛刺,除产品图样有要求外,不允许有尖棱、尖角。
5.5 精加工后的零件不允许直接摆放在地面上,应采取必要的支撑、保护措施。加工面不允 许有锈蚀和影响性能、寿命或外观的磕碰、划伤等缺陷。 5.6 精加工后的配合面、摩擦面和定位面等工作表面不允许打印标记。 5.7 最终工序为热处理的零件,热处理后表面不应有氧化皮。精加工后的配合面、齿面不应有退火、发蓝、变色的现象。 5.8 对于生产图样中要求电镀锌或热镀锌的零件,图中要求的配合面尺寸为含镀层后的尺寸。 5.9 表面电镀锌涂层的质量要求: 1)镀层外观光滑细致、无起泡、起层、剥落、烧焦及海绵状沉淀; 2)经铬酸钝化后,应具有绿黄略带有红色的彩虹色; 3)镀层表面允许有不严重的流痕及轻微的刮痕印,允许工件边缘色彩稍淡; 4)钝化膜有一定的光泽,不到呈暗褐无光的泥巴色; 5)钝化膜应牢固,用布揩擦不掉;在50℃~60℃的热水中煮1小时,颜色无显著减退。
机械加工检验标准及方法 一. 目的： 二. 范围： 三. 规范性引用文件 四. 尺寸检验原则 1．基本原则： 2．最小变形原则： 3．最短尺寸链原则： 4．封闭原则： 5．基准统一原则： 6．其他规定 五. 检验对环境的要求 1．温度 2．湿度 3．清洁度 4．振动 5．电压 六. 外观检验 1．检验方法 2．检验目距 3．检测光源 4．检测时间 5．倒角、倒圆 6．批锋、毛刺 7．伤痕 8．刀纹、振纹 9．凹坑、凸起、缺料、多料、台阶 10．污渍 11．砂孔、杂物、裂纹 12．防护包装
七. 表面粗糙度的检验 1．基本要求 2．检验方法： 3．测量方向 4.测量部位 5．取样长度 八. 线性尺寸和角度尺寸公差要求1．基本要求 2 线性尺寸未注公差 九．形状和位置公差的检验 1．基本要求 3．检测方法 十.螺纹的检验 1．使用螺纹量规检验螺纹制件2．单项检验 十一.外协加工件的检验规定 1.来料检验 2. 成品检验计划 十二.判定规则 附注： 1.泰勒原则
一. 目的： 为了明确公司金属切削加工检验标准，使检验作业有所遵循，特制定本标准。 二. 范围： 本标准适用于切削加工（包括外协、制程、出货过程）各检验特性的检验。在本标准中，切削加工指的是：车削加工、铣削加工、磨削加工、镗削加工、刨削加工、孔加工、拉削加工和钳工作业等。本标准规定了尺寸检验的基本原则、对环境的要求、外观检验标准、线性尺寸公差要求、形位公差要求、表面粗糙度的检验、螺纹的检验和判定准则。 注：本标准不适用于铸造、锻造、钣金、冲压、焊接加工后的检验，其检验标准另行制定。本标准不拟对长度、角度、锥度的测量方法进行描述,可参看相关技术手册；形位公差的测量可参看GB/T1958-1980；齿轮、蜗杆的检验可参看相关技术手册。 三. 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准 GB/T 2828.1-2003 (ISO 2859-1:1989)计数抽样程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划 GB/T 1804- 2000 (ISO2768-1:104989) 一般公差未注公差的线性和角度尺寸的公差 GB/T 1184 - 1996(ISO2768-2:1989) 形状和位置公差未注公差值 GB/T 1958-1980 形状和位置公差检测规定 GB/T 1957-1981 光滑极限量规 Q/HXB 3000.1抽样检查作业指导书 Q/HXB 2005.1产品的监视和测量控制程序 Q/HXB 2005.15不合格品控制程序
湖南科技大学机械加工工艺过程卡片产品型号零件图号 产品名称变速箱零件名称变速箱下盖共 3 页第 1 页材料牌号HT200 毛坯种类金属型铸件毛坯外形尺寸754×400×186 每毛坯件数 1 每台件数 1 备注 工序号工序名称工序内容车 间 工 段 设备工艺装备 工时 准终单件 01 铸造金属型铸造毛坯 02 回火热处理 03 探伤检验 04 表面喷丸处理 10 粗铣以顶面为粗基准，粗铣箱体结合面X7010 面铣刀、游标卡尺20 粗铣以箱体结合面为基准，粗铣顶面X7010面铣刀、游标卡尺 30 钻孔结合上下箱体，钻、铰出两个定位孔2-φ12H8组合钻床麻花钻、铰刀、卡尺、塞 规 40 粗铣以结合面为基准两销定位，粗铣前后端面及凸台组合铣床面铣刀、游标卡尺50 粗铣以结合面为基准两销定位，粗铣右端面组合铣床面铣刀、游标卡尺60 半精铣以顶面为基准，半精铣箱体结合面X7010 面铣刀、游标卡尺70 半精铣以结合面为基准两销定位，半精铣前后端面至图纸要求组合铣床面铣刀、游标卡尺80 半精铣以结合面为基准两销定位，半精铣右端面至图纸要求组合铣床面铣刀、游标卡尺90 半精铣以结合面为基准两销定位，半精铣顶面至图纸要求X7010 面铣刀、游标卡尺100 半精铣结合上下箱体，铣结合面凹槽至图纸要求X7010 立铣刀、游标卡尺110 精铣以顶面为基准，精铣箱体结合面至图纸要求X7010 面铣刀、游标卡尺 120 钻顶面孔 以结合面为基准，用心轴穿过φ110，钻14-φ18组装孔；钻顶 面螺纹孔4-M12-6H；钻两肋板中间凸台M20×1.5螺纹孔 组合钻床麻花钻、卡尺、塞规 设计（日校对（日期）审核（日标准化（日会签（日 1 / 26
文件编号版次A0 页码第1页共6页 文件修订记录 序号日期版本修改内容承办人 12018-12-15 A0 初版发行李蔚华 2 3 4 5 6 7 8 9 10 11 编制审核批准 文件会签分发部门 部门会签分发（份数） 生产部 品质部 研发部 采购部 生效日期： 2018-12-15 制定部门：品质部制定日期： 2018-12-15
文件编号版次A0 页码第2页共6页 1.目的 规范机械加工件的来料检验标准，以使各工序过程的产品质量得以控制。 2.适用范围 本标准适用于机械加工件的检验，图纸和技术文件并同使用。如与国家标准和技术规范冲突时，以技术文件为准。 3.引用标准 本标准的尺寸未注单位为 mm。 GB/T 1031 《表面粗糙度参数及其数值》 GB/T 1800.4 《极限与配合标准公差等级和孔轴的极限偏差表》 GB/T 32535 《普通螺纹收尾、肩距、退刀槽和倒角》 GB/T 197 《普通螺纹公差》 GB/T 1184 《形状和位置公差未注公差值》 GB/T 1804-M 《一般公差未注公差的线性和角度尺寸的公差》 GB/T 5277 《紧固件螺栓和螺钉通孔》 4 .检验方案： GB/T2828 最新版；特殊抽样水准S-1 ，尺寸 / 性能类 AQL=AC/Re（0/1 ）；外观 AQL=0.4；月综合抽检良率 外观＜ 1%，尺寸结构＜ 0.1%。 5 .检验设备 / 工具： 1. 游标卡尺 （0.01mm） 2. 千分尺（ 0.01mm） 3. 内径千分尺 4. 塞尺5. 高度仪 6. 螺纹规、 环7. 针规8. 大理石平台9. 万用表 / 兆欧 表10. 色板 6 .术语及定义 外观面定义： A 级表面：在使用过程中经常被客户看见且被关注的部分（如：作业平台，操作面板等）。 B级表面：在使用过程中很少被客户看见的部分且不会过分关注（如：底部机加件、设备内部件）。 这些表面允许有轻微外观不良。 C 级表面：在使用过程中不会被客户看到的表面部分（如：结合部位）。此表面的外观缺陷应合理而且不至 于给客户觉得该产品质量不佳。 7.检验步骤： 7.1 包装要求： 7.1.1 所有物料必须使用相应的垫料、间隔物、填充物包装，避免运输过程遭到破坏，每单片产品之间必 须隔开，避免相互碰撞导致不良，检验前发现有不符合的包装方式，检验人员有权拒绝接收。 7.1.2 外包装必须具有足够的抗外力强度，以便能保护内部包装物，有色金属制品如铜、铝制品需用报纸 或塑料膜包覆；黑色金属需涂覆防锈油。检验人员发 现有外包装破损或有产品裸露的，有权拒绝接收。 7.1.3 所有产品来料必须附带我司提供的技术图纸，或经我司认可的技术图纸，图纸清晰明了，图纸不明
07机制3班机械加工工艺过程卡片产品型号零件图号KCSJ-01 产品名称零件名称手柄共 1 页第 1 页材料牌号45 毛坯种类锻件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注年产1万 工序号工序 名称工序内容车间工段设备工艺装备 工时 准终单件 10 模锻毛坯锻加工 20 粗铣端面B 粗铣端面B保证厚度尺寸28 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 30 粗铣端面A 粗铣端面B保证厚度尺寸27 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 40 精铣端面B 精铣端面B保证厚度尺寸26.5 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 50 精铣端面A 精铣端面B保证厚度尺寸26 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 60 粗镗小头孔粗镗小头孔到尺寸φ21.2H11机加工镗工T68 专用夹具，镗刀，游标卡尺 70 粗镗大头孔粗镗大头孔到尺寸φ37H11，保证中心 距128±0.2 机加工镗工 T68 专用夹具，镗刀，游标卡尺 80 粗铣小头槽粗铣小头槽槽宽9H11 机加工铣工X62W 专用夹具，锯片铣刀，游标卡尺 90 精铣小头槽精铣小头槽槽宽9H11 机加工铣工X62W 专用夹具，锯片铣刀，游标卡尺 100 钻大头径向孔钻大头径向孔φ4机加工钻工 Z525 专用夹具，麻花钻，游标卡尺 110 精镗小头孔精镗小头孔至尺寸φ22H9机加工 镗工 T68 专用夹具，镗刀，游标卡尺 120 精镗大头孔精镗大头孔至尺寸φ38H9机加工 镗工 T68 专用夹具，镗刀，游标卡尺 130 倒角倒大小头孔角，去毛刺机加工 钻工 Z525 专用夹具，倒角钻头，游标卡尺 140 终检入库检验零件尺寸 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期） 标记处数 更改 文件号 签字日期标记处数 更改 文件号 签字日期
机械（金属切削）加工检验标准及规范
机械（金属切削）加工检验标准 1. 目的 2. 范围 3. 规范性引用文件 4. 尺寸检验原则 5. 检验对环境的要求 6. 外观的检验 7. 表面粗糙度的检验 8. 线性尺寸和角度尺寸公差要求 9. 形状和位置公差的检验 10.螺纹的检验 11.检验计划 12.判定规则
1.目的 为了明确公司金属切削加工检验标准，使检验作业有所遵循，特制定本标准。 2. 范围 本标准适用于切削加工（包括外协、制程、出货过程）各检验特性的检验。在本标准中，切削加工指的是：车削加工、铣削加工、磨削加工、镗削加工、刨削加工、孔加工、拉削加工和钳工作业等。 本标准不适用于锻造、钣金、焊接后的检验，其检验标准另行制定。 本标准规定了尺寸检验的基本原则、对环境的要求、外观检验标准、线性尺寸公差要求、形位公差要求、表面粗糙度的检验、螺纹的检验、检验计划和判定准则。 注：本标准不拟对长度、角度、锥度的测量方法进行描述,可参看相关技术手册；形位公差的测量可参看GB/T1958-1980； 3. 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。 GB/T (ISO 2859-1:1989) 计数抽样检验程序第1部分： GB/T 1804- 2000 (ISO2768-1:104989) 一般公差未注公差的线性和角度尺寸的公差 GB/T 1184 - 1996(ISO2768-2:1989) 形状和位置公差未注公差值 GB/T 1958-1980 形状和位置公差检测规定 GB/T 1957-1981 光滑极限量规 4. 尺寸检验原则 基本原则 所用验收方法应只接收位于规定的尺寸验收极限的工件。 对于有配合要求的工件，其尺寸检验应符合泰勒原则，孔或轴的作用尺寸不允许超过最大实体尺寸。 阿贝原则 被测量线应处于被测量线或被测量线的延长线上。 最小变形原则 为了保证测量结果的准确可靠，应尽量使各种因素的影响而产生的变形为最小。 最短尺寸链原则 为保证一定的测量精度，测量链的环节应减到最少，即测量链应最短。 封闭原则 在测量中，如能满足封闭条件，则其间隔偏差的总和为零，即是封闭原则。 基准统一原则 测量基准应与设计基准、工艺基准保持一致。 其他规定 应与尺寸测量的结果和形状误差的测量结果综合考虑，确定工件是否合格。 一般只按一次测量结果判断合格与否。 5. 检验对环境的要求 温度
机械加工工艺过程卡片 九江学院 机械与材料工程学院机械加工工艺过程卡片 零件图号KCSJ-12 共 2 页 零件名称蜗杆第页 材料牌号45钢毛坯种类锻件毛坯外形尺寸每件毛坯可制件数 1 每台件数 工序号工序内容车间工段设备工艺装备 工时 准终单件 01 锻造锻工自由锻锻床游标卡尺 02 去飞边金工磨工磨床砂轮、游标卡尺 03 粗车蜗杆轴左端面，打中心孔，及左边Φ20mm、Φ25mm、 Φ30mm、Φ36mm 定位轴肩，以及Φ30mm 轴段退刀槽的外圆 面，以中心孔轴线为精基准。 金工 车、钳 工 普通车 床 车刀、麻花钻、三爪卡盘 04 粗车蜗杆轴右端面，打中心孔，及右边、Φ30mm 、Φ36mm 定位轴肩，以及Φ30mm 轴段退刀槽的外圆面，以中心孔轴线 为精基准。 金工 车、钳 工 普通车 床 车刀、麻花钻、三爪卡盘 05 调质处理热加工热处理淬火机淬火机 06 半精车左端各外圆面，控制轴线方向的各个轴段的长度。 以中心孔轴线为精基准。金工车工 普通车 床 车刀、三爪卡盘 07 半精车右端各外圆面，控制轴线方向的各个轴段的长度。 以中心孔轴线为精基准。倒角。金工车工 普通车 床 揣测到、三爪卡盘
08 铣键槽，选择两个Φ30mm 外圆面作为基准。金工钳工普通立 式铣床 铣刀、专用夹具 09 车蜗杆螺纹，选择两个Φ30mm 外圆面作为基准。金工车工普通车 床 车刀、专用夹具 10 淬火热加工热处理淬火机淬火机 11 粗、精磨左端面及Φ20mm 轴头外圆面，Φ30mm 轴段外圆面， 以及磨制过渡圆角。 金工磨工 普通磨 床 砂轮、游标卡尺 12 粗、精磨右端面及Φ30mm 轴头外圆面，Φ60mm 轴段外圆面及 螺纹面，以及磨制过渡圆角，以两中心孔轴心线为基准。 金工车工 普通磨 床 砂轮、游标卡尺 13 去毛刺金工钳工钳工台深度游标卡尺 14 检验检验 15 入库仓库
外协机加工验收检验标准 精品文档 --------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档---------------------- ----------------------------------------------------------------------------------------------------------------------------------------- 1、目的: 为了明确公司外协加工件加工技术要求、检验标准，使检验验收有章可寻，特制定本标准。 2、范围: 本制度适用于公司所有外协加工件的加工要求和验收。 3、定义 无 4、职责 4.1设备部负责外协加工件的图纸设计、修改及工件验收。 4.2供应链负责外协加工件供应商的选定，工件加工的跟踪及完成。 5、流程 入库配件仓 申购单生产车间 供应链供应商选择供应商反馈 到货验收申购单设备部 审批总经理 6、内容 6.1外协机加工零件检验验收内容
6.1.1尺寸精度:零件尺寸偏差应符合图纸公差要求，零件加工表面与基准面间尺寸误差不得超过图纸规 定范围。 6.1.2形位公差:形状和位置公差，机加工表面宏观几何形状公差，误差，如:圆度，圆柱度，平面度， 直线度等是否在图纸要求控制的范围内。 6.1.3位置精度:机加工零件表面与基准面间的相互位置，公差。如平行度，垂直度，同轴度，对称度， 圆跳动等是否在图纸要求控制的范围内。 6.1.4外观检验:外观检验包括零件的材料，表面光洁度，热裂变形，表面层力学物理特性，表面波度， 去毛刺，钻孔后倒角，棱角倒钝及表面晶粒不均不良等。 6.1.5硬度检测:对零件表面硬度的检测。如轴承位，刀刃等。 6.2公司常用机加工零件检验项目，测量工具及检验方法 6.2.1刀具类 --------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档---------------------- ---------------------------------------------------------------------------------------------------------------------------------------------- 1)外观用显微镜目测 a)刀具表面是否有划痕，磕碰等现象。 b)刀具表面是否清洁无污渍，锈斑，焊斑等。 c)刀具光洁度是否达到图纸要求，各倒角部位是否倒角，去毛刺。 2)尺寸精度
2017年检验员专业技能考试试题 （本试题共100分，考试时间120分钟。） 姓名：得分： 一、填空题（每空0.5分，共20分） 1.我公司的质量方针是质量为先，信誉为重，管理 为本，服务为诚。 2.产品质量检验的四项基本职能是：把关职能、鉴定职能、 技术指导、质量意识的宣贯；其中最重要职能为鉴定职能。 3.测量误差分为：环境、设备、人员。 4.产品质量检验的依据是：图纸和技术文件、 和标准。 5.用通止规检测Ф15.5±0.08mm的孔时，止规尺寸是 15.58 ，通过 尺寸是 15.42 。 6.无论何时进行作业准备，如作业的初次运行、材料的更换、作业更改，均应 进行首检。 7.检验时发现不合格品应立即给予隔离。 8.形位符号：∥代表平行度，⊥代表垂直度，代 表平面度；代表同轴度，代表。 9.百分表小表针一小格是 1mm ，大表针一小格是 0.01mm 。 10.卡尺精度为0.02mm，说明卡尺的分度值是0.02mm。 11.选择检验基准时应注意使加工基准与检验基准重 合。 16、图纸上用粗实线表示为加工面，细实线表示非加工面。 17、外径千分尺读数时，应先读固定套管上的，再读微分筒上 的，还应注意0.5mm刻度线是否出现，如果出现要加 0.5 。18、机械加工误差包括测量误差、环境误差、和等。
二、选择题（每题1分，共20分） 1.保存记录的目的是提供（ a ）证据。 A：质量管理体系有效运行； B：符合要求； C：满足顾客和法律法规的要求； D：A+B； 2.成品出厂发运前，部分工序未完成，这时如果经有关授权人员批准，适用得到（ a ）批准后，可以放行成品和交付。 A、顾客； B、总经理或质量副总； C、质量部长； D、有关授权人员 3.返工是（ a ）而对其所采取的措施；返修是为使不合格产品满足预期用途而对其所采取的措施； A：为使不合格产品符合要求； B：为消除已发现的不合格； C：为使不合格产品满足预期用途； D：为避免不合格产品原有的预期用途 4.废品是指完全不符合产品标准技术规定，并且（ c ） A、能使用 B、能修复 C、无修复价值 5.可能使不合格品成为合格品的措施：（ b ） A、返修； B、返工； C、回用；D降级使用； 6在填写检验记录时，当发生记错数据时，应采用（ c ）的方法更改，并加盖更改人印章。 A：涂改B：刮改C：杠改并签字D：更换笔迹 7.当在过程控制中出现异常的批量不合格品应（ c ）以防止问题再发生。 A、纠正 B、采取纠正措施 C、采取预防措施 D、质量处罚 8.用普通游标卡尺测量Ф20孔的直径，下列哪个是正确的（ c ） A、20.03 B、20.032 C、20.02 D、2.022 9. 设计给定的尺寸为（ b ）。 A．理想尺寸 B．基本尺寸 C．极限尺寸 D实际尺寸 10.以不同截面测量得X1=93.068，Y1=93.060；X2=93.061，Y2=93.059； X3=93.079，Y3=93.076此缸孔的圆柱度是（ a ） A．0.01 B. 0.004 C.0.001 D.0.0015 11.以上测量数据，缸孔圆度是（） A．0.01 B. 0.004 C.0.001 D.0.0015
机械加工工序卡片产品型号零件图号 产品名称零件名称第二轴共6页第 1 页 车间工序号工序名称材料牌号 金工 2 车HT150 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数 铸件 1 1 设备名称设备型号设备编号同时加工件数 锯床V6-G4025带锯床 1 夹具编号夹具名称切削液 工位器具编号工位器具名称工序工时(分) 准终单件 工步内容工艺装备主轴转速切削速度 工步号工步容工艺装备 主轴转速切削速度进给量切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动辅助 1 保持总长412±1.5mm 钢尺350 3 0.5 50 1 1 56
机械加工工序卡片产品型号车床零件图号 产品名称零件名称第二轴共6页第 2 页 车间工序号工序名称材料牌号 金工 2 车40CR 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数 铸件 1 1 设备名称设备型号设备编号同时加工件数 专机铣钻专机 1 夹具编号夹具名称切削液 专用夹具 工位器具编号工位器具名称工序工时(分) 准终单件 工步内容工艺装备主轴转速切削速度 工步号工步容工艺装备 主轴转速切削速度进给量切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动辅助 1 同时铣两端面、钻两端中心孔（外圆柱定位）, 保证总长407 专用量具400 8 1.3 2 1 1 0.8
机械加工工序卡片产品型号零件图号 产品名称零件名称第二轴共6页第 3 页 车间工序号工序名称材料牌号 金工 2 车40CR 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数 铸件 1 1 设备名称设备型号设备编号同时加工件数 车床CK6140 1 夹具编号夹具名称切削液 通用三爪卡盘 工位器具编号工位器具名称工序工时(分) 准终单件 工步内容工艺装备主轴转速切削速度 工步号工步容工艺装备 主轴转速切削速度进给量切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动辅助 1 钳工划线划针, 游标高度尺 2 车?45.5外圆, 达尺寸要求, 车?37.6外圆, 车退刀槽, 车?37.5外圆, 留0.5mm余量, 车?34.5外圆, 留 0.5mm余量, 车?34.5外圆, 留0.5mm余量, 车?30.5 外圆, 留0.5mm余量, 车?30.49,?26.5,?26,?16 留 0.5mm余量. 游标卡尺0-125(0.02)500 13.35 0.35 2 1 0.13 0.76
机械加工工艺过程卡片 机械加工工艺过程卡片产品型号低速轴零件图号 产品名称零件名称共 1 页第 1 页 材料牌号毛坯种类轧制件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注 工艺号工名 序称 工序内容 车 间 工 段 设备工艺装备 工时/s 准终单件 1 车，钻装夹，钻中心孔，粗车外圆，平端面CA6136 三爪卡盘，90°车刀，中心钻 2 切槽切退刀槽，倒角CA6136 三爪卡盘，45°车刀，切断刀 4 切槽切退刀槽，倒角CA6136 三爪卡盘，45°车刀，切断刀 热处理热处理 5 车精车外圆CA613 6 三爪卡盘，游标卡尺，90°车刀 6 调头调头装夹，精车外圆 7 铣铣键槽12×5×20型平键万能铣床平口钳，铣刀铣铣键槽14×5.5×25型平键万能铣床平口钳，铣刀淬火淬火 8 磨削粗，精磨外圆 描图 去毛刺由钳工修整，去毛刺钳工台锉刀 描校中检检查尺寸，表面粗糙度塞规百分尺卡尺清洗清洗清洗机 底图号终检检查尺寸，表面粗糙度塞规百分尺卡尺 装订号 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期
评分表 序号考核评价项目 考核内容 学生 自检 小组 互检 教师 终检 配分成绩 1 过 程 性 考 核专业能力 相关知识点的学习 40 零件定位基准的选择原则 能够正确选择零件加工时的定位基准 2 方法能力 信息收集、自主学习、分析解决问题、归纳总结及 创新能力 10 3 社会能力 团队协作、沟通协调、语言表达能力及安全文明、 质量保障意识 10 4 常 规 考 核个人能力理论知识综合考核情况30 5 其他出勤、课堂纪律、回答问题、作业完成情况10
机械加工检验标准及方法 一.目的： 二.范围： 三.规范性引用文件 四.尺寸检验原则 1．基本原则： 2．最小变形原则： 3．最短尺寸链原则： 4．封闭原则： 5．基准统一原则： 6．其他规定 五.检验对环境的要求 1．温度 2．湿度 3．清洁度 4．振动 5．电压 六.外观检验 1．检验方法 2．检验目距 3．检测光源 4．检测时间 5．倒角、倒圆 6．批锋、毛刺 7．伤痕 8．刀纹、振纹 9．凹坑、凸起、缺料、多料、台阶 10．污渍 11．砂孔、杂物、裂纹 12．防护包装
七.表面粗糙度的检验 1．基本要求 2．检验方法： 3．测量方向 4.测量部位 5．取样长度 八.线性尺寸和角度尺寸公差要求1．基本要求 2线性尺寸未注公差 九．形状和位置公差的检验1．基本要求 3．检测方法 十.螺纹的检验 1．使用螺纹量规检验螺纹制件2．单项检验 十一.外协加工件的检验规定 1.来料检验 2.成品检验计划 十二.判定规则 附注： 1.泰勒原则
一.目的： 为了明确公司金属切削加工检验标准，使检验作业有所遵循，特制定本标准。 二.范围： 本标准适用于切削加工（包括外协、制程、出货过程）各检验特性的检验。在本标准中，切削加工指的是：车削加工、铣削加工、磨削加工、镗削加工、刨削加工、孔加工、拉削加工和钳工作业等。本标准规定了尺寸检验的基本原则、对环境的要求、外观检验标准、线性尺寸公差要求、形位公差要求、表面粗糙度的检验、螺纹的检验和判定准则。 注：本标准不适用于铸造、锻造、钣金、冲压、焊接加工后的检验，其检验标准另行制定。本标准不拟对长度、角度、锥度的测量方法进行描述,可参看相关技术手册；形位公差的测量可参看GB/T1958-1980；齿轮、蜗杆的检验可参看相关技术手册。 三.规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准 GB/(ISO2859-1:1989)计数抽样程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T1804-2000(ISO2768-1:104989)一般公差未注公差的线性和角度尺寸的公差 GB/T1184-1996(ISO2768-2:1989)形状和位置公差未注公差值 GB/T1958-1980形状和位置公差检测规定 GB/T1957-1981光滑极限量规 Q/抽样检查作业指导书 Q/产品的监视和测量控制程序 Q/不合格品控制程序
机械加工工艺过程卡及 工序卡 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
机械加工工艺过程卡填写说明
（1）过程卡和工序卡的总页数； （2）当前页页序； （3）按零件图填写； （4）按设计任务书填写，包括了备品率和废品率； （5）按零件图填写； （6）填写“铸件”、“锻件”、“圆钢”、“板钢”等；（7）每毛坯可加工同一零件的数量； （8）工序号，可依自然数连续或不连续编号； （9）工序名称如“钻××孔”、“粗铣××面”、“攻××螺纹”等； （10）填写设备名称如“立钻”； （11）填写设备型号如“Z5125A”； （12）填写该工序所需设备数量； （13）基本时间t m和辅助时间t a之和，也称为操作时间。基本时间取自工序卡。辅助时间按工序卡所表明的工序操作动作，查各动作的时间定额标准并累加得到（未见占基本时间百分比数据）； （14）工时定额t t按公式t t=（t m+t a）[1+（α+β）﹪]计算。其中布置工作地时间、休息和生理需要时间按它们占作业时间的百分比（（α+β）﹪）查表得到，不计准备和终结时间； （15）设备负荷率=（13）×（4）÷（251天×8小时×60分×（12））； （16）根据需要填写。
机械加工工序卡填写说明 卡相应内容的说明； （2）采用的切削液名称，如“水”、“水溶液”、“乳化液”等； （7）工序简图。要求：①主要简图是零件在机床上装夹位置的主视图，应有零件的外形轮廓，与本工序无关的结构要素不表示。②完整表示工序定位基准、夹压力方向和作用面、夹压方式（机械夹紧、液压夹紧、气动夹紧、电磁夹紧），也可规定夹压位置。③用特粗线条表示出加工面，注明工序尺寸及公差、加工面的相对位置精度、表面粗糙度等。④表示工序同时装夹零件的数目和排列方式。⑤若绘制简图的位置不够，可另页绘制（该页上保留工序卡表头，其它位置绘简图），顺序在本工序卡片之后，有页码。 （8）若需要专用夹具，填写夹具名称，如“钻夹具”。否则不填； （9）本工序工序内容序号，依自然数连续编号；要技术要求，如热处理的硬度和变形要求、电镀的镀层厚度。设计或工艺要求加工面配做配钻时，要在配做配钻前该面的最后工序另起一行注明，如“××孔与××件配钻”； （11）填写设备型号如“Z5125A”； （12）专用的填写编号，由于没有编号规则，可填写刀辅具名称，并示以“专用”含义，如“成形铣刀”。标准的填写名称、规格，如“锥柄钻头Φ14.3×200”、“45°车刀”； （13）填写量检具名称，如“孔位检具”、“卡规”等，已有“专用”含义。标准的填写名称、规格、精度，如“卡尺 0~125，0.02”、“杠杆表0~0.8，0.01”。 （14）、（15）、（16）、（17）切削用量三要素，由分析计算或查表得到。 （18）工件切削部分的长度； （19）直接改变加工对象几何状况或材料性质的工艺过程所消耗的时间，用相应加工方法基本时间计算公式计算。切削加工时，
机械加工工艺过程卡片 页脚.
页脚.
机械加工工序卡片产品型号 零件 图号 01-01-01 共17页产品名称填料箱盖 零件 名称 填料箱盖第 1 页 (工序图) 车间工序号工序名称材料牌号 机加工 车间 车削HT200 毛坯种类毛坯外型尺寸每坯件数每台件数 铸造159x142 1 1 设备名称设备型号设备编号同时加工件数 CA6140 1 夹具编号夹具名称切削液 ZY-01 车床专用夹具 工序工时 准终单件 39.46s 工步号工步容工艺装备 主轴转 速 (r/min) 切削速 度 (m/min) 进给量 (mm/r) 背吃刀 量 (mm) 进给次 数 工时定额 机动辅助 1 粗车小端端面专用夹具、YG6硬质合金车刀、 表面粗糙度仪 90 45 0.5 1.25 1 22s 17.46 s
机械加工工序卡片产品型号 零件 图号 01-01-01 共17页产品名称填料箱盖 零件 名称 填料箱盖第 2 页 (工序图) 车间工序号工序名称材料牌号 机加工 车间 车削HT200 毛坯种类毛坯外型尺寸每坯件数每台件数 铸造159x142 1 1 设备名称设备型号设备编号同时加工件数 CA6140 1 夹具编号夹具名称切削液 ZY-01 车床专用夹具 工序工时 准终单件 20.96s 工步号工步容工艺装备 主轴转 速 (r/min) 切削速 度 (m/min) 进给量 (mm/r) 背吃刀 量 (mm) 进给次 数 工时定额 机动辅助 2 粗车φ65外圆专用夹具、YG6硬质合金车刀、 游标卡尺、表面粗糙度仪 90 45 0.65 1 1 20.5s 0.46s
加工件外观检验标准 1 范围 本程序规定了无任何表面处理一般加工件(机加工部位)在样品验证、月度抽检和批次检验的过程中外观可接收的标准。 本程序适用各车间一般机加工件的外观质量检验。 2 定义 粗糙度：表面光洁程度。 撞伤：工件上的浅坑。 划痕：浅的沟槽。 污渍：工件上的可见的油渍。 毛刺：机加工后产生的尖锐突起。 3. 外观等级分类 3.1产品分类：A一般结构件 B 轴类 C 其他类 3.2部件表面可见程度分类： Ⅰ经常被注意到的（客户在使用时经常会看到的，正面的）。 Ⅱ偶尔被注意到的（客户在使用时不经常看到的，侧面和底面的）。 Ⅲ难以被注意的（只用在安装或维修时才能看到的，内部的）。 4. 职责 负责对送检的零件按本作业指导书进行检验，并判定合格或不合格。根据公司产品质量要求的变化及时修正本作业指导书。 5. 验收标准 5.1 机加工件材料应符合图纸要求。
6.2 通用要求 6.2.1工件表面应没有污渍（不可擦除的）。 6.2.2工件不得有锐边（以一般手指触摸没有扎手感），不得有毛刺。 6.2.3表面粗糙度应符合图纸要求。 6.2.4螺纹孔内不得有切削液，攻丝油等（防锈油除外）残留。 6.2.5工件表面不允许有锈斑，锈迹。 6.3 表面撞伤，划伤判定标准。 注：表内缺陷数是在200mmX300mm范围内。 如物料还需要再进行表面处理，焊接等二次加工的，按不影响使用和二次加工判定。如遇特殊异常（严重撞伤，明显有损观瞻的）由车间与客户协商处理。 7 包装和保护
7.1 供方应采用合适的流转器具装运工件，避免跌落与磕碰。 7.2 如工件的表面要求比较高，应制作专用的流转器具或进行必要的包装。 8、外观存在的问题
机械加工检验标准及方法机械加工检验标准及方法 一. 目的: 二. 范围: 三. 规范性引用文件 四. 尺寸检验原则 1(基本原则: 2(最小变形原则: 3(最短尺寸链原则: 4(封闭原则: 5(基准统一原则: 6(其他规定 五. 检验对环境的要求 1(温度 2(湿度 3(清洁度 4(振动 5(电压 六. 外观检验 (检验方法 1 2(检验目距 3(检测光源 4(检测时间
5(倒角、倒圆 6(批锋、毛刺 7(伤痕 8(刀纹、振纹 9(凹坑、凸起、缺料、多料、台阶10(污渍 11(砂孔、杂物、裂纹 12(防护包装 七. 表面粗糙度的检验 1(基本要求 2(检验方法: 3(测量方向 4.测量部位 5(取样长度 八. 线性尺寸和角度尺寸公差要求1(基本要求 2 线性尺寸未注公差 九(形状和位置公差的检验 1(基本要求 3(检测方法 十.螺纹的检验 1(使用螺纹量规检验螺纹制件 2(单项检验 十一.外协加工件的检验规定
1.来料检验 2. 成品检验计划 十二.判定规则 附注: 1.泰勒原则 一. 目的: 为了明确公司金属切削加工检验标准，使检验作业有所遵循，特制定本标准。 二. 范围: 本标准适用于切削加工(包括外协、制程、出货过程)各检验特性的检验。在本标准中，切削加工指的是:车削加工、铣削加工、磨削加工、镗削加工、刨削加工、孔加工、拉削加工和钳工作业等。本标准规定了尺寸检验的基本原则、对环境的要求、外观检验标准、线性尺寸公差要求、形位公差要求、表面粗糙度的检验、螺纹的检验和判定准则。 注:本标准不适用于铸造、锻造、钣金、冲压、焊接加工后的检验，其检验标准另行制定。本标准不拟对长度、角度、锥度的测量方法进行描述,可参看相关技术手册;形位公差的测量可参看GB/T1958-1980;齿轮、蜗杆的检验可参看相关技术手册。 三. 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准 GB/T 2828.1-2003 (ISO 2859-1:1989)计数抽样程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
