菲涅尔双面反射镜干涉 (测量实验) 一、实验目的 观察双平面干涉现象及测量光波波长 二、实验原理 如附图7所示的是双面镜装置是由两块平面反射镜M 1和M 2组成，两者间夹一很小的 附图7 菲涅尔双面镜 角?。S 是与M 1和M 2的交线（图中以M 表示）平行的狭缝，用单色光照明后作为缝光源。从同一光源S 发出的光一部在M 1上反射，另一部分在M 2上发射，所得到的两反射光 是从同一入射波前分出来的，所以是相干的，在它们的重叠区将产生干涉。对于观察者来说，两束相干光似乎来自S 1和S 2，S 1和S 2是光源S 在两反射镜中的虚像，由简单的几何光学原理可证明，由S 光源发出的，后被两反射镜反射的两束相干光在屏幕上的光程差与将S 1、S 2视为两相干光源发出两列相干光波到达幕上的光程差相同。与双棱镜实验相似，根据双棱镜的实验中推导出的公式/xd D λ=?，亦可算出它的波长λ。 三、实验仪器 1、钠光灯（可加圆孔光栏） 2、凸透镜L ： f=50mm 3、二维调整架： SZ-07 4、单面可调狭缝： SZ-22 5、双面镜 6、测微目镜Le （去掉其物镜头的读数显微镜） 7、读数显微镜架 : SZ-38 8、三维底座： SZ-01 9、二维底座： SZ-02 10、一维底座： SZ-03 11、一维底座： SZ-03 12、凸透镜： f=150mm 13、He —Ne 激光器(632.8nm) 14、白屏H ： SZ-13 15、二维调整架： SZ-07 16、通用底座： SZ-01 17、通用底座： SZ-01
四、仪器实物图及原理图 图十一（1） 图十一（2） 五、实验步骤 1、把全部仪器按照图十一的顺序在平台上摆放好（图上数值均为参考数值）， 靠拢后目测调至共轴。而后放入双面镜。 2、调节双面镜的夹角，使其与入光的夹角大约为半度，如图十一（2）。（亦 可用激光器替换钠灯，白屏H代替微测目镜，使细激光束同时打在棱边 尽量靠近的双面镜的两个反射镜上，在远离双面镜交棱的白屏上看到干 涉条纹。） 3、然后如图放入测微目镜，找到被双面镜反射的光线。调节单缝的宽度并 旋转单缝使它与双面镜的双棱平行，用测微目镜观察双平面反射镜干涉
双棱镜干涉实验 学生姓名：陈延新学号：111050104 班级：应用物理1101 实验项目名称：双棱镜干涉实验 一、实验目的： 1、掌握菲涅尔双棱镜获得双光干涉的方法； 2、验证光的波动性，了解分波阵面法获得相干光的原理； 3、观察双棱镜产生光干涉现象和特点，用双棱镜测定光波的波长 4、通过用菲涅耳双棱镜对钠灯波长的测量，掌握光学测量的一些基本技巧，培养动手能力。 二、实验仪器： 单导体激光器，钠光源，扩束镜，双棱镜，二维调节架，透镜，测微目镜，测量显微镜，白炽光，光具座 三、实验原理： （1）、菲涅耳双棱镜实际上是一个顶角极大的等腰三棱镜，如图1所示。它可看成由两个楔角很小的直角三棱镜所组成，故名双棱镜。当一个单色缝光源垂直入射时，通过上半个棱镜的光束向下偏折，通过下半个棱镜的光束向上偏折，相当于形成S′1和S′2两个虚光源。与杨氏实验中的两个小孔形成的干涉一样，把观察屏放在两光束的交叠区，就可看到干涉条纹。
其中，ｄ是两虚光源的间距，D是光源到观察屏的距离，λ是光的波长。用测微目镜的分划板作为观察屏，就可直接从该测微目镜中读出条纹间距△x值，D为几十厘米，可直接量出，因而只要设法测出ｄ，即可从上式算出光的波长λ，即 △x=Dλ/d , λ=△xd/D （1） 测量ｄ的方法很多，其中之一是“二次成像法”，如图2所示，即在双棱镜与测微目镜之间加入一个焦距为f的凸透镜L，当D＞4f 时，可移动透镜L而在测微目镜中看到两虚光源的缩小像或放大像。分别读出两虚光源像的间距ｄ1和ｄ2，则由几何光学可知： ｄ＝2 d（2） 1d （2）、实验装置 光具座，双棱镜，测微目镜，钠光源，可调狭缝 测微目镜是用来测量微小实像线度的仪器，其结构如图3所示，在目镜焦平面附近，的一块量程为8mm的刻线玻璃标尺，其分度值为1mm （如图3（ｂ）中的8条短线所示）在该尺后0.1mm处，平行地放置了
第三章 光的干涉和干涉仪 3.1在杨氏干涉实验中，若两小孔距离为0.4mm,观察屏至小孔所在平面距离为100cm,在观察屏上测得干涉条纹的间距为1.5mm,试求所用光波的波长。 3.2波长为589.3的钠光照射在一双缝上，在距双缝100cm 的观察屏上测量20个条纹宽2.4cm,试计算双缝之间的距离。 3.3设双缝间距为1mm,双缝离观察屏为1m ，用钠光灯做光源，钠光灯发出波长为1λ＝589nm 和2λ=589.6nm 两种单色光，问两种单色光各自的第10级条纹之间的距离是多少？ 3.4在杨氏实验中，两小孔距离为1mm ，观察屏离小孔的距离为50cm 。当用一片折射率为 1.58的透明薄片贴住其中一个小孔时，发现屏上的条纹移动了0.5cm ，试决定该薄片的厚度。 4题图 3.5一个长30mm 的充以空气的气室置于杨氏装置中的一个小孔前，在观察屏上观察到稳定的干涉条纹系。然后抽出气室中空气，注入其中气体，发现条纹系移动25个条纹。已知照明光波波长λ=656.28nm ，空气折射率n=1.000276，试求注入气室内的气体的折射率。 3.6 菲涅耳双面镜实验中。单色光波长500 nm ，光源和观察屏到双面镜交线的距离分别为0.5m 和1.5m ，双面镜的夹角为rad 3 10-，试求(1)观察屏上条纹的间距；(2)屏上最多可看到多少亮条纹? 3.7菲涅耳双面镜实验中，光源和观察屏到双棱镜的距离分别为10 cm 和90 cm ，观察屏上条纹间距为2 mm ．单色光波长589.3nm ，计算双棱镜的折射角(已知双棱镜的折射率为l.52)。 3.8比累对切透镜实验中，透镜焦距为20cm ，两半透镜横向间距为O.5 mm ，光源和观察屏到透镜的距离分别为40cm 和lm ，光源发出的单色光波长为500 nm ，求条纹间距。 3.9在图所示的洛埃透镜实验中，光源到观察屏的垂直距离为1.5m ，到洛埃镜面的垂直距离为2mm ，罗埃镜长40cm ，置于光源和屏之间的中央。（1）确定屏上可以看到条纹的区域大小； （2）若光波波长λ=500nm ，条纹间距是多少？在屏上可看见几个条纹？（3）写出屏上光强分布的表达式。
光学平台26项实验 一、自准法测凸透镜焦距 按图所示将磁力座靠紧平台钢尺，摆好实验装置，白炽灯源照亮小孔光栏透过小孔的光束照射到反射镜上，在小孔与反射镜之间放入待测透镜，然后沿钢尺移动透镜，在小孔板接近小孔的地方看到清晰的小孔像，此时透镜到小孔屏之间的距离即为透镜的焦距，（可从尺上直接读取）。 图 1.白炽灯 2.小孔光栏 3.凸透镜 4.二维调整架 5.反射镜 6.二维反射镜调整架 7.二维平移台 8.三维平移台 9.一维平移台 二、两次成像法测凸透镜焦距 实物经正的薄透镜成一实像，物和像之间的距离必须不小于透镜到四倍焦距。当满足此条件时，在物和屏之间透镜可两个位置，但其在位置A 处时，屏上出现放大的三孔屏的像，当透镜在B 位置时屏上将出现缩小的像。调整好光路，使物屏和黑白屏间的距离大于四倍的焦距。放入待测透镜先找到靠近物屏处的放大的实像，记下物屏到黑白屏之间的距离D 及放大像时透镜的位置。然后移动透镜直到出现清晰的缩小的实像，记下此时透镜的位置量出AB 间距离d 由公式 D d D f 422-= 即可求出透镜的焦距。
图 1.白炽灯源 2.物屏（三孔屏） 3.凸透镜 4.二维透镜夹 5.黑白屏 6.一维座 7.二维座 三、凹透镜焦距的测定 按自准法调出白炽灯平行光，即在较远处看到一灯丝的像，此时接近平行光，将凸透镜2作为辅助透镜（焦距F1位已知），与待测凹透镜3贴在一起合成组合透镜（可以认为两镜间的距离为0）这样可以把组合透镜看成一薄凸透镜，在屏上可得一实像此实像位置即为组合透镜的焦距面F2，测出组合透镜的焦距f 实际上是凹透镜3的像距，其物距为凸透镜的焦距f1（已知）。 由物像关系公式： ' 2 1'1 '11f f f =- 因此 ' 1' 1''2 'f f f f f -= 即可求出凹透镜的焦距。
北京航空航天大学基础物理实验 ------研究性实验 实验题目双棱镜干涉测钠光波长 一、摘要 法国科学家菲涅耳（Augustin J.Fresnel）在1826年进行的双棱镜实验证明了光的干涉现象的存在，它不借助光的衍射而形成分波面干涉，用毫米级的测量得到纳米级的精度，其物理思想、实验方法与测量技巧至今仍然值得我们学习。 二、实验原理 如果两列频率相同的光波沿着几乎相同的方向传播，并且这两列光波的位相差不随时间而变化，那么在两列光波相交的区域内，光强的分布不是均匀的，而是在某些地方表现为加强，在另一些地方表现为减弱(甚至可能为零)，这种现象称为光的干涉。 菲涅尔镜双棱镜可以看作是由两块底面相接、棱角很小的直角棱镜合成。若置单色光源S于双棱镜的正前方，则从S射来的光束通过双棱镜的折射后，变成两束相互重叠的光，这两束光放佛是从光源的两个虚像S1 和S2是两个相干光源，所以若在两
束光想重叠的区域内放置一屏，即可观察到明暗相间的干涉条纹。 菲涅耳利用如图1所示装置，获得了双光束的干涉现象．图中双棱镜B 是一个分割波前的分束器，它的外形结构如图2所示．将一块平玻璃板的上表面加工成两楔形板，端面与棱脊垂直，楔角较小(一般小于1°). 当狭缝S 发出的光波投射到双棱镜B 上时，借助棱镜界面的两次折射，其波前便分割成两部分，形成沿不同方向传播的两束相干柱波．通过双棱镜观察这两束光，就好像它们是由虚光源1S 和2S 发出的一样，故在两束光相互交叠区域内产生干涉．如果狭缝的宽度较小且双棱镜的棱脊和光源狭缝平行，便可在光屏Q 上观察到平行于狭缝的等间距干涉条纹。 双棱镜的干涉条纹图 设d 代表两虚光源1S 和2S 间的距离，D 为虚光源所在的平面(近似地在光源狭缝S 的平面内)至观察屏Q 的距离，且D d <<，任意两条相邻的亮（或暗）条纹间的距离为x ?，则实验所用光波波长λ可由下式表示：（根据形成明、暗条纹的条件，当光 程差为半波长的偶数倍时产生明条纹，当光程差为半波长的奇数倍时产生暗条纹） (1) 上式表明，只要测出d 、D 和x ?，就可算出光波波长。 三、实验仪器 双棱镜、可调狭缝、凸透镜、观察屏、光具座、测微目镜、钠光灯、白屏。 1、测微目镜简介 测微目镜（又名测微头）一般作为光学精密计量仪器的附件，也可以单独使用，主要用于测量微小长度。如图3()a 所示，测微目镜主要由目镜、分划板、读数鼓轮组 x D d ?=λ
用菲涅耳双棱镜测量光的波长 张宏亮 实验目的 1.要求掌握光的干涉的有关原理和光学测量的一些基本技巧 2.掌握不确定度的计算。 实验原理 菲涅耳双棱镜（简称双棱镜）实际上是一个顶角极大的等腰三棱镜，如图1所示。它可看成由两个楔角很小的直角三棱镜所组成，故名双棱镜。当一个单色缝光源垂直入射时，通过上半个棱镜的光束向下偏折，通过下半个棱镜的光束向上偏折，相当于形成S′1和S′2两个虚光源。与杨氏实验中的两个小孔形成的干涉一样，把观察屏放在两光束的交叠区，就可看到干涉条纹。 图1 其中，ｄ是两虚光源的间距，D是光源到观察屏的距离，是光的波长。用测微目镜的分划板作为观察屏，就可直接从该测微目镜中读出条纹间距△x值，D为几十厘米，可直接量出，因而只要设法测出ｄ，即可从上式算出光的波长，即 △ , =△xd/D（1）
测量ｄ的方法很多，其中之一是“二次成像法”，如图2所示，即在双棱镜与测微目镜之间加入一个焦距为?的凸透镜L，当D＞4?时，可移动L而在测微目镜中看到两虚光源的缩小像或放大像。分别读出两虚光源像的 图2 二次成像光路 间距ｄ1和ｄ2，则由几何光学可知： ｄ＝（2） 实验装置 图为测微目
实验内容 1.观察双棱镜的干涉现象 1.改变光源、狭缝、双棱镜、测微目镜的位置，观察干涉条纹的变化情况， 包括条纹间距、清晰程度、总的条纹数目、亮度等。 2.转动狭缝、双棱镜、测微目镜，观察干涉条纹的变化情况，包括条纹间距、 清晰程度、总的条纹数目、亮度等。 3.将狭缝、双棱镜、测微目镜分别遮住一半时干涉条纹如何变化？为什么？ 2.观察二次成像时的放大像和缩小像 1.改变测微目镜和狭缝的间距使得能看到狭缝的放大像和缩小像（测微目镜 和狭缝的间距和透镜焦距有何关系？）。 2.转动双棱镜、透镜会对所成的放大像、缩小像产生什么影响？ 3.测量钠灯黄光的波长（测量过程当中双棱镜位置不能改变，为什么？） 实验记录 改变光源、狭缝、双棱镜、测微目镜的位置，观察干涉条纹的变化情况 1．光源、狭缝、双棱镜不动，移动测微目镜时干涉条纹的变化情况： 将测微目镜与双棱镜的距离从较小（10.00cm左右）逐渐变大时，开始竖直条纹的间距随着测微目镜与双棱镜的距离的增大而增大，当两者距离增大到30.00cm以上时，开始出现水平条纹，并且继续增大两者距离时水平条纹逐渐变清晰，竖直条纹变得 不清晰。整个过程中，竖直条纹的数目不发生明显变化，亮度变弱。 2．把测微目镜固定在45cm处，光源、狭缝的位置也固定不动，改变双棱镜位置时 干涉条纹的变化情况： 双棱镜与测微目镜间的距离增大时，干涉条纹的间距变大，条纹的数目先是增大然 后再减小，亮度变暗。 3．固定测微目镜于45.00cm处，固定双棱镜于30.00cm处，改变狭缝的位置时干涉条纹的变化情况： 当狭缝与双棱镜的距离变大时，条纹的间距变小，条纹数目增多，亮度增加。 4．固定测微目镜于45.00cm处，固定双棱镜于30.00cm处，固定狭缝于10.00cm处，改变光源位置时干涉条纹的变化情况：
实验二用双棱镜干涉测钠光波长 [实验目的] 1、观察双棱镜产生的双光束干涉现象，进一步理解产生干涉的条件； 2、学会用双棱镜测定光波波长。 [实验仪器] 双棱镜，可调狭缝，会聚透镜（f=20cm,Φ=35mm两片），测微目镜(JX8)，光具座(JZ-2)，滑块（5块）、滑块支架（5个）、白屏，钠光灯(Gp20Na)。 [实验原理] 如果两列频率相同的光波沿着几乎相同的方向传播，并且这两列光波的位相差不随时间而变化，那么在两列光波相交的区域内，光强的分布不是均匀的，而是在某些地方表现为加强，在另一些地方表现为减弱（甚至可能为零），这种现象称为光的干涉。 菲涅耳利用图（一）所示装置，获得了双光束的干涉现象。图中双棱镜AB是一个分割波前的分束器，它的外形结构如图（二）所示，将一块平玻璃板的上表面加工成两楔形板，端面与棱脊垂直，楔角A 较小（一般小于10）。从单色光源M 发出的光波经透镜L会聚于狭缝S， 使S成为具有较大亮度的线状光源。 当狭缝S发出的光波投射到双棱镜 AB上时，经折射后，其波前便分割 成两部分，形成沿不同方向传播的 两束相干柱波。通过双棱镜观察这 两束光，就好像它们是由虚光源S1 和S2发出的一样，故在两束光相互 交叠区域P1P2内产生干涉。如果狭缝的宽度较小且双棱镜的棱脊和光源狭缝平行，便可在白屏P上观察到平行于狭缝的等间距干涉条纹。
设d '代表两虚光源S 1和S 2间的距离，d 为虚光源所在的平面（近似地在光源狭缝S 的平面内）至观察屏P 的距离，且d '＜＜d ，干涉条纹宽度为x ?，则实验所用光波波长λ可由下式表示： x d d ?= ' λ…………………………① 上式表明，只要测出d '、d 和x ?，就可算出光波波长λ。这是一种光波波长的绝 对测量方法，通过使用简单的米尺和测微目镜，进行毫米量级的长度测量，便可推算出微米量级的光波波长。 由于干涉条纹宽度x ?很小，必须使用测微目镜进行测量。两虚光源间的距离d '，可用一已知焦距为f '的会聚透镜L ， 置于双棱镜与测微目镜之间，如图（三），由透镜 两次成像法求得。只要使测目镜到狭缝的距离d ＞4f ，，，前后移动透镜，就可以在L ， 的两个不同位置上从测微目镜中看到两光源S 1和S 2，其中之一组为放大的实像，另一组为缩小的实像。如果分别测得二放大像的间距d 1和二缩小像的间距d 2，则根据下式： 21'd d d =…………………………② 即可求得两虚光源之间的距离d ， 。 [实验内容] 1、 调节共轴 （1） 将单色光源M 、会聚透镜L 、狭缝S 、双棱镜AB 与测微目镜P ，按图 （一）所示次序放置在光具座上，用目视粗略地调整它们中心等高、共轴，并使双棱镜的底面与系统的光轴垂直，棱脊和狭缝的取向大体平行。 （2） 点亮光源M ，通过透镜照亮狭缝S ，用手执白屏在双棱镜后面检查： 经双棱镜折射后的光束，有否叠加区P 1P 2（应更亮些），叠加区能否进入测微目镜，当白屏移动时叠加区是否逐渐向左、右或上下偏移根据观测到的现象，作出判断，再进行必要的调节（共轴）。 2、 调节干涉条纹 （1） 减小狭缝宽度（以提高光源的空间相干性），一般情况下（在近处）可 从测微目镜观察到不太清晰的干涉条纹。若远一点观察不到干涉条纹，
用双棱镜干涉测光波波长的实验报告 【实验目的】 1．掌握用双棱镜获得双光束干涉的方法，加深对干涉条件的理解． 2．学会用双棱镜测定钠光的波长． 【实验仪器】 光具座，单色光源(钠灯)，可调狭缝，双棱镜，辅助透镜(两片)，测微目镜，白屏． 【实验原理】 如果两列频率相同的光波沿着几乎相同的方向传播，并且它们的位相差不随时间而变化，那么在两列光波相交的区域，光强分布是不均匀的，而是在某些地方表现为加强，在另一些地方表现为减弱(甚至可能为零)，这种现象称为光的干涉． 菲涅耳利用图1所示的装置，获得了双光束的干涉现象．图中AB 是双棱镜，它的外形结构如图2所示，将一块平玻璃板的一个表面加工成两楔形板，端面与棱脊垂直，楔角A 较小(一般小于10)．从单色光源发出的光经透镜L 会聚于狭缝S ，使S 成为具有较大亮度的线状光源．从狭缝S 发出的光，经双棱镜折射后，其波前被分割成两部分，形成两束光，就好像它们是由虚光源S1和S2发出的一样，满足相干光源条件，因此在两束光的交叠．区域P1P2内产生干涉．当观察屏P 离双棱镜足够远时，在屏上可观察到平行于狭缝S 的、明暗 相间的、等间距干涉条纹． 图1 图2 设两虚光源S1和S2之间的距离为d '，虚光源所在的平面(近似地在光源狭缝S 的平面内)到观察屏P 的距离为d ，且d d <<'，干涉条纹间距为x ?，则实验所用光源的波长λ为 x d d ?'= λ 因此，只要测出d '、d 和x ?，就可用公式计算出光波波长． 【实验内容】 1．调节共轴 (1)按图1所示次序，将单色光源M ，会聚透镜L ，狭缝S ，双棱镜AB 与测微目镜P 放置在光具座上．用目视法粗略地调节它们中心等高、共轴，棱脊和狭缝S 的取向大体平行． (2)点亮光源M ，通过透镜L 照亮狭缝S ，用手执白纸屏在双棱镜后面检查：经双棱镜折射后的光束，有否叠加区P1P2 (应更亮些)?叠加区能否进入测微目镜? 当移动白屏时，叠加

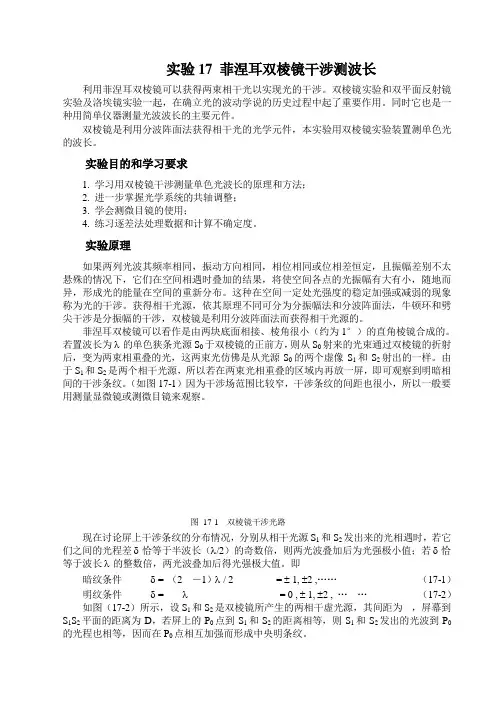

实验17 菲涅耳双棱镜干涉测波长 利用菲涅耳双棱镜可以获得两束相干光以实现光的干涉。双棱镜实验和双平面反射镜实验及洛埃镜实验一起，在确立光的波动学说的历史过程中起了重要作用。同时它也是一种用简单仪器测量光波波长的主要元件。 双棱镜是利用分波阵面法获得相干光的光学元件，本实验用双棱镜实验装置测单色光的波长。 实验目的和学习要求 1. 学习用双棱镜干涉测量单色光波长的原理和方法； 2. 进一步掌握光学系统的共轴调整； 3. 学会测微目镜的使用； 4. 练习逐差法处理数据和计算不确定度。 实验原理 如果两列光波其频率相同，振动方向相同，相位相同或位相差恒定，且振幅差别不太悬殊的情况下，它们在空间相遇时叠加的结果，将使空间各点的光振幅有大有小，随地而异，形成光的能量在空间的重新分布。这种在空间一定处光强度的稳定加强或减弱的现象称为光的干涉。获得相干光源，依其原理不同可分为分振幅法和分波阵面法，牛顿环和劈尖干涉是分振幅的干涉，双棱镜是利用分波阵面法而获得相干光源的。 菲涅耳双棱镜可以看作是由两块底面相接、棱角很小（约为1°）的直角棱镜合成的。若置波长为λ的单色狭条光源S0于双棱镜的正前方，则从S0射来的光束通过双棱镜的折射后，变为两束相重叠的光，这两束光仿佛是从光源S0的两个虚像S1和S2射出的一样。由于S1和S2是两个相干光源，所以若在两束光相重叠的区域内再放一屏，即可观察到明暗相间的干涉条纹。（如图17-1）因为干涉场范围比较窄，干涉条纹的间距也很小，所以一般要用测量显微镜或测微目镜来观察。 图17-1 双棱镜干涉光路 现在讨论屏上干涉条纹的分布情况，分别从相干光源S1和S2发出来的光相遇时，若它们之间的光程差δ恰等于半波长（λ/2）的奇数倍，则两光波叠加后为光强极小值；若δ恰等于波长λ的整数倍，两光波叠加后得光强极大值。即 暗纹条件δ = （2－1）λ / 2 = ± 1, ±2 ,……（17-1）明纹条件δ = λ= 0 , ± 1, ±2 , ……（17-2）如图（17-2）所示，设S1和S2是双棱镜所产生的两相干虚光源，其间距为，屏幕到S1S2平面的距离为D，若屏上的P0点到S1和S2的距离相等，则S1和S2发出的光波到P0的光程也相等，因而在P0点相互加强而形成中央明条纹。
用双棱镜干涉测光波波长 【实验目的】 1．掌握用双棱镜获得双光束干涉的方法，加深对干涉条件的理解． 2．学会用双棱镜测定钠光的波长. 【仪器和用具】 光具座，单色光源（钠灯），可调狭缝，双棱镜，辅助透镜（两片），测微目镜，白屏. 【实验原理】 如果两列频率相同的光波沿着几乎相同的方向传播，并且它们的位相差不随时间而变化，那么在两列光波相交的区域，光强分布是不均匀的，而是在某些地方表现为加强，在另一些地方表现为减弱（甚至可能为零），这种现象称为光的干涉， 菲涅耳利用图1所示的装置，获得了双光束的干涉现象，图中AB 是双棱镜，它的外形结构如图2所示，将一块平玻璃板的一个表面加工成两楔形板，端面与棱脊垂直，楔角A 较 小（一般小于10 ）．从单色光源发出的光经透镜L 会聚于狭缝S ，使成S 为具有较大亮度的线状光源．从狭缝S 发出的光，经双棱镜折射后，其波前被分割成两部分，形成两束光，就好像它们是由虚光源1S 和2S 发出的一样，满足相干光源条件，因此在两束光的交叠区域 21P P 内产生干涉．当观察屏P 离双棱镜足够远时，在屏上可观察到平行于狭缝S 的、明暗 相间的、等间距干涉条纹．
图1双棱镜干涉实验光路 图2 双棱镜结构 设两虚光源1S 和2S 之间的距离为d ，虚光源所在的平面（近似地在光源狭缝S 的平面内）到观察屏P 的距离为D ，且D d <<，干涉条纹间距为x ?，则实验所用光源的波长λ为 x D d ?= λ (1) 因此，只要测出d 、D 和x ?，就可用(1)式计算出光波波长． 【实验内容】 1．调节共轴 (1)按图1所示次序，将单色光源0S ，会聚透镜L ，狭缝S ，双棱镜AB 与测微目镜P 放置在光具座上．用目视法粗略地调节它们中心等高、共轴，棱脊和狭缝S 的取向大体平行． (2)点亮光源0S ，通过透镜L 照亮狭缝S ，用手执白纸屏在双棱镜后面检查：经双棱镜折射后的光束，有否叠加区21P P （应更亮些）?叠加区能否进入测微目镜？当移动白屏时，叠加区是否逐渐向左、右（或上、下）偏移？ 根据观测到的现象，作出判断，进行必要的调节使之共轴． 2．调节干涉条纹 (1)减小狭缝S 的宽度，绕系统的光轴缓慢地向左或右旋转双棱镜A B ，当双棱镜的棱脊与狭缝的取向严格平行时，从测微目镜中可观察到清晰的干涉条纹． (2)在看到清晰的干涉条纹后，为便于测量，将双棱镜或测微目镜前后移动，使干涉条纹的宽度适当．同时只要不影响条纹的清晰度，可适当增加狭缝S 的缝宽，以保持干涉条纹有足够的亮度．（注：双棱镜和狭缝的距离不宜过小，因为减小它们的距离，1S 和2S 间距也将减小，这对d 的测量不利．） 3．测量与计算 (1)用测微目镜测量干涉条纹的间距如，为了提高测量精度，可测出n 条（10～20条）干涉条纹的间距x ，除以n ，即得x ?.测量时，先使目镜叉丝对准某亮纹（或暗纹）的中心，然后旋转测微螺旋，使叉丝移过n 个条纹，读出两次读数，重复测量几次，求出x ?. (2)用光具座支架中心间距测量狭缝至观察屏的距离 D.由于狭缝平面与其支架中心不重合，且测微目镜的分划板（叉丝）平面也与其支架中心不重合，所以必须进行修正，以免
研究性实验报告 光的干涉实验（分波面法）激光的双棱镜干涉
菲涅耳双棱镜干涉 摘要：两束光波产生干涉的必要条件是：1)频率相同；2)振动方向相同；3)相位差恒定。产生相干光的方式有两种：分波阵面法和分振幅法。本次菲涅耳双棱镜干涉就属于分波阵面法。菲涅耳双棱镜干涉实验是一个经典而重要的实验，该实验和杨氏双缝干涉实验共同奠定了光的波动学的实验基础。 一、实验重点 1)熟练掌握采用不同光源进行光路等高共轴调节的方法和技术； 2)用实验研究菲涅耳双棱镜干涉并测定单色光波长； 3)学习用激光和其他光源进行实验时不同的调节方法。 二、实验原理 菲涅耳双棱镜可以看成是有两块底面相接、棱角很小的直角棱镜合成。若置单色光源S0于双棱镜的正前方，则从S0射来的光束通过双棱镜的折射后，变为两束相重叠的光，这两束光仿佛是从光源S0的两个虚像S1和S2射出的一样。由于S1和S2是两个相干光源，所以若在两束光相重叠的区域内放置一个屏，即可观察到明暗相间的干涉条纹。
如图所示，设虚光源S 1和S 2的距离是a ，D 是虚光源到屏的距离。令P 为屏上任意一点，r 1和r 2分别为从S 1和S 2到P 点的距离，则从S 1和S 2发出的光线到达P 点得光程差是： △L= r 2-r 1 令N 1和N 2分别为S 1和S 2在屏上的投影，O 为N 1N 2的中点，并设OP=x ，则从△S 1N 1P 及△S 2N 2P 得： r 12=D 2+(x-2 a )2 r 22=D 2+(x+2a )2 两式相减，得： r 22- r 12=2ax 另外又有r 22- r 12=(r 2-r 1)(r 2+r 1)=△L(r 2+r 1)。通常D 较a 大的很多，所以r 2+r 1近似等于2D ，因此光程差为： △L=D ax 如果λ为光源发出的光波的波长，干涉极大和干涉极小处的光程差是： = k λ (k=0,±1, ±2,…) 明纹 =212 k λ (k=0,±1, ±2,…) 暗纹 由上式可知，两干涉条纹之间的距离是：
实验五 菲涅耳双棱镜干涉 [实验目的] 1． 观察和研究菲涅耳双棱镜产生的干涉现象； 2． 测量干涉滤光片的透射波长(λ0)。 [仪器和装置] 白炽灯，干涉滤光片，可调狭缝，柱面镜，菲涅耳双棱镜，双胶合成像物镜，测微目镜。 [实验原理] 如图1a 所示，菲涅耳双棱镜装置由两个相同的棱镜组成。两个棱镜的折射角α很小，一般约为5 ~ 30'。从点（或缝）光源S 发出的一束光，经双棱镜折射后分为两束。从图中可以看出，这两折射光波如同从棱镜形成的两个虚像S 1和S 2发出的一样。S 1和S 2构成两相干光源，在两光波的迭加区产生干涉。 a 、 从图1b 看出，若棱镜的折射率为n ，则两虚像S 1、S 2之间的距离 a n l d )1(2-= （5-1） 干涉条纹的间距 λa n l l l e )1(2' -+= （5-2） 式中，λ为光波的波长。 对于玻璃材料的双棱镜有n =1.50，则 λa l l l e ' += （5-3） 可得到 e l l la ' += λ （5-4） 在迭加区内放置观察屏E ，就可接收到平行于脊棱的等距直线条纹。若用白光照明，可接收到彩色条纹。 对于扩展光源，由图2可导出干涉孔径角： ' 'l l a l += β （5-5） 和光源临界宽度： ?? ? ??+== '1l l a b λβλ （5-6） 从式（5-5）和（5-6）看出，当l'=0时，β=0，则光源的临界宽度b 变为无穷大。此时，干涉条纹定域在双棱镜的脊棱附近。b 为有限值时，条纹定域在以下区域内: λ αλ-≤ b l l ' （5-7） a) 图 1 双棱镜干涉原理图
物理实验研究性报告菲涅耳双棱镜干涉 第一作者：曾繁治 学号：1451246 班级：140515 第二作者：柴英凯 学号：14051145 班级：140516 日期：2015年11月30日
摘要 法国科学家菲涅耳（Augustin J. Fresnel）在1826年进行的双棱镜实验，证明了光的干涉现象的存在，其物理思想、实验方法与测量技巧至今仍然值得我们学习。本文详细介绍了菲涅尔双棱镜干涉的原理，以及使用钠光作为相干光源的实验的方法、现象及数据分析过程。并通过对激光和钠光在相干光源的获取及等高共轴调节方法上的差异进行分析，得到采用不同光源进行实验时调节方法的归纳总结。 关键词：菲涅尔双棱镜，相干光，等高共轴调节
目录 摘要I 一．实验目的1二．实验原理1三．实验方案3 1. 光源的选择 3 2. 测量方法 4 3. 光路组成 4 四．实验仪器5五．实验内容5六．数据处理7 1. 原始数据记录7 2. 数据处理8 3. 计算不确定度8 4. 实验最终结果与相对误差计算9 七．激光与钠光等高共轴调节方法的对比9八．相干光源的获取方法12 1、相干性12
2、可观测性14 九．等高共轴的调节方法14结论15参考文献16附：原始实验数据17
一．实验目的 1.熟练掌握采用不同光源进行光路等高共轴调节的方法和技术； 2.用实验研究菲涅耳双棱镜干涉并测定单色光波长； 3.学习用激光进行试验时的调节方法； 4.观察双棱镜产生的双光束干涉现象，进一步理解产生干涉的条件。 二．实验原理 自从1801年英国科学家托马斯·杨（T. Young）用双缝做了光的干涉实验后，光的波动说开始为许多学者接受，但仍有不少反对意见。有人认为杨氏条纹不是干涉所致，而是双缝的边缘效应，二十多年后，法国科学家菲涅耳（Augustin J.Fresnel,1788-1827）做了几个新实验，令人信服地证明了光的干涉现象的存在，在这些新实验中就包括他在1826年进行的双棱镜实验。它巧妙地利用双棱镜形成分波面干涉，用毫米级的测量得到了纳米级的精度，其物理思想、实验方法与测量技巧至今仍然值得我们学习。 图 1 图 2
用菲涅耳双棱镜测量光的波长 自从1801年英国科学家杨氏（T.Young）用双缝做了光的干涉实验后，光的波动说开始为许多学者接受，但仍有不少反对意见。有人认为杨氏条纹不是干涉所致，而是双缝的边缘效应，二十多年后，法国科学家菲涅耳（Augustin J.Fresnel,1788-1827）做了几个新实验，令人信服地证明了光的干涉现象的存在，这些新实验之一就是他在1826年进行的双棱镜实验。它不借助光的衍射而形成分波面干涉，用毫米级的测量得到纳米级的精度，其物理思想、实验方法与测量技巧至今仍然值得我们学习。本实验通过用菲涅耳双棱镜对钠灯波长的测量，要求掌握光的干涉的有关原理和光学测量的一些基本技巧，特别要学习在光学实验中如何计算测量结果的不确定度。 实验原理 菲涅耳双棱镜（简称双棱镜）实际上是一个顶角A极大的等腰三棱镜，如图1所示。它可看成由两个楔角很小的直角三棱镜ABD和ACD所组成，故名双棱镜。当一个单色点光源S从它的BC面入射时，通过上半个棱镜ABD的光束向下偏折，通过下 半个棱镜ACD的光束向上偏折，相当于形成S′ 1和S′ 2 两个虚光源。与杨氏实验中 的两个小孔形成的干涉一样，把观察屏放在两光束的交叠区，就可看到干涉条纹。 图1 点光源通过双棱镜的折射交叠区观 察 屏
λχd D = 其中，ｄ是两虚光源的间距，D 是光源到观察屏的距离，λ是光的波长。用测微目镜的分划板作为观察屏，就可直接从该测微目镜中读出条纹间距χ值，D 为几十厘米，可直接量出，因而只要设法测出ｄ，即可从上式算出光的波长λ。 图2 二次成像光路 测量ｄ的方法很多，其中之一是“二次成像法”，如图2所示，即在双棱镜与测微目镜之间加入一个焦距为?的凸 L ，当D ＞4?时，可移动L 而在测微目镜中看到 两虚光源的缩小像或放大像。分别读出两虚光源像的间距ｄ1和ｄ2，则由几何光学可知： ｄ＝21d d 正如杨氏实验可把双孔改为双缝一样，为了增加干涉条纹的亮度，可把上述实验中的点光源改为线光源，只要线光源的方向与双棱镜的棱边方向平行即可。当然，若线光源与棱边不平行或线光源的宽度太大变成了面光源，则干涉条纹会相互重叠而模糊直至消失，这是光源的空间相干性问题。 实验装臵 本实验装臵由双棱镜、测微目镜、光具座、线光源和透镜等组成。
研究性报告-菲涅尔双棱镜干涉实验的改进及误差分析
大学物理实验研究性报告 菲涅尔双棱镜干涉实验的改进及误差分 析
作者：12071112陈金薇 北京航空航天大学 2013.12.12 摘要 本文通过对菲涅尔双棱镜干涉测波长实验的改进，进行误差分析及讨论，运用数学工具对观测数据做出科学的分析处理，获得正确的结论，提高了实验能力和运用误差理论来处理实验数据的能力。 关键字：菲涅尔双棱镜焦距成像改进 Abstract
I ’ll focus on error analyses and further discussion in this essay through my improvements for Fresnel biprism interference experiment. As a consequence we acquired more accurate conclusions and advance our experimental skill in error analyses, in the assist of error theory and other mathematical methods. Key words: Fresnel biprism ，focal length ，formation of image， improvement 目录 一、实验原理 (6)
二、实验仪器 (8) 三、实验步骤 (9) （1）各光学元件的共轴调节 (9) （2）波长的测量 (9) 四、主要数据结果记录及分析 (9) 1、原始数据 (9) 2、数据处理 (11) 1）用一元二次线性回归方程计算x11 2）计算波长 (11) 3）不确定度的计算 (11) 五、实验误差分析及改进 (13) 1、扩束镜对虚光源s 1，s 2 位置变化影响13 2、探究测微目镜位置选择对实验误差的影 响 (14) 六、实验误差分析及改进的意义 (18) 附录 (20) 参考文献 (20) 原始数据照片 (21)
4.2 基于双棱镜干涉的光波波长测定 光的干涉是普遍的光学现象之一，是光的波动性的重要实验依据．两列频率相同、振动 方向相同和位相差恒定的光在空间相交区域光强将会发生相互加强或减弱现象，即光的干涉 现象。可见光的波长虽然很短，但干涉条纹的间距和条纹数却很容易用光学仪器测得．根据 干涉条纹数目和间距的变化与光程差、波长等的关系式，可以推出微小长度变化(光波波长 数量级)和微小角度变化等，因此干涉现象在测量技术、平面角检测技术、材料应变研究和 照相技术等领域有着广泛地应用。 实验目的 （1）掌握利用双棱镜获得双光束干涉的方法。 （2）观察双棱镜干涉图样的特点，加深对干涉知识的理解。 （3）学习用双棱镜测光源的波长。 （4）熟悉干涉装置的光路调节技术，掌握多元件等高共轴的调节方法。 实验仪器 双棱镜、辅助（凸）透镜、光学平台（光具座）、白屏、半导体激光器、光电探测器、光功率计。 实验原理 自1801年起，托马斯·杨在英国皇家学会连续宣读了数篇基于光的波动说分析干涉现象的论文，他所进行的著名的分波前双孔（缝）干涉实验以后被称为杨氏双缝实验。杨氏双缝实验将波动的空间周期性转化成干涉条纹的间距，通过对干涉条纹特性的分析得出了许多具有重要理论及实际意义的结论，从而大大丰富和深化了人们对干涉原理及光场相干性的认识，在物理学史上具有重要的地位。 菲涅尔双棱镜干涉实验是在杨氏实验的基础上改进而来的，增加了相干波面的有效照明面积，从而增强了入射光强，使干涉现象明显，易于测量。该实验曾在历史上为确立光的波动学说起到了重要作用，提供了一种直观、简捷、准确的测量光波长的方法。 1.双棱镜的结构 双棱镜是一个分割波前的分束器，形状如图4‐5‐1所示，其端面与棱脊垂直，楔角很小， 一般为37'或40'，从外表看，就像一块平行的玻璃板。
保山师专学报2002,21(5):08～09CN53-1128/G4ISSN1008-6587 Journal of Baoshan Teachers′Colle g e 收稿日期:2002-10-19图1 关于菲涅耳双棱镜实验中干涉条纹的可见度 杜珊 (保山师范高等专科学校,云南保山678000) 摘要:讨论了影响菲涅耳双棱镜实验中干涉条纹可见度的主要因素。 关键词:菲涅耳双棱镜;干涉条纹;可见度 中图分类号:O43文献标识码:A文章编号:1008-6587(2002)05-0008-02 Visibilit y of Interference Frin g e In Fresnel's Dou ble Prism Ex p eriment Du Shan (Baoshan Teachers'College.Yunnan678000) A bstract:This essa y is a discussion of main factors affectin g visibilit y of interferenc e fr in g e in Fresnel's Double Prism Ex p er iment. Ke y Words:Fr esnel's double prism;interfer ence fringe;visibility 菲涅耳双棱镜实验是除杨氏双缝干涉实验以外的另一种分波阵面干涉实验。实验装置如图1所示。 P是一个棱角α很小的双棱镜,从点光源S发出的一束光,经棱镜折射后被分成两束,这两束光可以看成是分别由S的两个虚象S1和S2发出的,它们实际上都来自同一波阵面,所以是相干光,在它们交迭区域里出现等距、明暗相间的平行直条纹,用屏幕Q接取。该实验的目的就是观察分波阵面双光束干涉现象并认识其规律以及测量入射光波波长。 然而,在实验过程中,很难获得清晰的干涉条纹,即干涉条纹可见度低,给观察和测量带来很大误差。那么,影响干涉条纹可见度的主要原因是什么呢?实验表明,当调节所使用狭缝光源的宽度时,干涉条纹的可见度有变化。当狭缝光源的宽度逐渐增大时,干涉条纹的明暗对比将下降,而当光源狭缝宽度达到一定宽时,干涉条纹将消失。可见,影响屏上干涉条纹可见度的主要因素就是光源狭缝的宽度。下面,我们将从理论上加以分析,并计算当光源狭缝达到多宽时,干涉条纹消失,即光源狭缝极限宽度的求法。
关于菲涅耳双棱镜实验的再思考 崔忱 高等工程学院13071141 摘要：本文利用物理上的几何光学方法对于菲涅耳双棱镜的干涉进行了理论推导，并结合傅里叶光学公式对于菲涅耳双棱镜的推导结果，较为系统的讨论了实验现象，有助于在实验中迅速对错误进行 分析，尽快找到实验现象。同时利用对于四种测量钠光波长的方法利用已经得到的实验数据进行 比较，并提供了一种能够尽量减小误差的方法。 关键词：理论推导调节错误修正减小误差 引言：利用菲涅耳双棱镜测量钠光波长可以说同学们公认的基础物理实验之中比较难于调节出现象的实验，许多同学利用三个小时的时间依然没有调节出现象。笔者在实验过程之中也出现了许多的困 难，虽然在老师的帮助下最后勉强调节出了实验现象，但是在之后的数据处理之后发现实验误差 并没有想象中的小。因此在实验结束之后笔者试图利用已经具有的物理知识对于实验现象以及调 节方法进行比较准确的定量分析。 菲涅耳双棱镜可以看做是由两块底面相接，棱角很小（约为1°）的直角棱镜合成。若置单色光源S0于双棱镜的正前方，则从S0射来的光束通过双棱镜的折射后，变为两束相重叠的光，这两束光仿佛是从光源S0的两个虚像S1和S2射出的一样。由于S1和S2是两个相干光源，所以若在两束光相重叠的区域放一屏，即可观察到明暗相间的干涉条纹。 那么我们利用几何光学的知识来简单的推导一下跟这个实验有关的几个公式。 在双棱镜干涉实验中: 所用双棱镜折射角a 很小(a = △0/L0), 并且主截面垂直于作为光源的狭缝S ;借助于双棱镜的折射, 将自S 发出的波阵面分为向不同方向传播的两个部分, 这两部分波阵面好象自图中所示虚光源S1 和S2 点发出的一样.在两波相交的区域P1P′2 产生干涉.两相干光源的距离t 可由折射角为a 的棱镜对光线产生的偏向角公式δ=(n -1)a 算出: t =2(n -1)aL1 ① 其中n 为棱镜玻璃折射率.
实验1 用双棱镜干涉测钠光波长 法国科学家菲涅耳（Augustin J.Fresnel）在1826年进行的双棱镜实验，证明了光的干涉现象的存在，它不借助光的衍射而形成分波面干涉，用毫米级的测量得到纳米级的精度，其物理思想、实验方法与测量技巧至今仍然值得我们学习。本实验通过用菲涅耳双棱镜对钠光波长的测量，要求掌握光的干涉的有关原理和光学测量的一些基本技巧，特别要学习在光学实验中如何计算测量结果的不确定度。 [实验目的] 1．观察双棱镜产生的双光束干涉现象，进一步理解产生干涉的条件； 2．学会用双棱镜测定光波波长． [实验原理] 如果两列频率相同的光波沿着几乎相同的方向传播，并且这两列光波的位相差不随时间而变化，那么在两列光波相交的区域内，光强的分布不是均匀的，而是在某些地方表现为加强，在另一些地方表现为减弱(甚至可能为零)，这种现象称为光的干涉。 图12-1 双棱镜的干涉条纹图 菲涅耳利用图12-1所示装置，获得了双光束的干涉现象．图中双棱镜B是一个分割波前的分束器，它的外形结构如图12-2所示．将一块平玻璃板的上表面加工成两楔形板，端面与棱脊垂直，楔角较小(一般小于1°). 当狭缝S发出的光波投射到双棱镜B上时，借助棱镜界面的两次折射，其波前便分割成两部分，形成沿不同方向传播的两束相干柱波．通过双棱镜观察这两束光，就好像它们是由虚光源S1和S2发出的一样，故在两束光相互交叠区域内产生干涉．如果狭缝的宽度较小且双棱镜的棱脊和光源狭缝平行，便可在光屏Q上观察到平行于狭缝的等间距干涉条纹． 设d代表两虚光源S1和S2间的距离，D为虚光源所在的平面(近似地在光源狭缝S的平面内)至观察屏Q的距离，且d<
