氟硅改性水性墙体涂料（NFS5600）
●产品概述：
由氟硅改性的丙烯酸乳液与颜填料、助剂等制成的内外墙涂料。它具有耐候性强、耐擦洗、耐碱、耐水等优异的性能,防粘贴性优良。
●产品用途：
适用于石膏板、石棉板、砖结构、混凝土、水泥外墙等表面的涂装。
●主要技术指标：
序号项目指标
1耐洗刷性大于5000次
2干燥时间（25℃/相对湿度75%）表干时间小于1小时，重涂时间小于2小时
3耐水性96小时无异常
4耐碱性48小时无异常
5耐人工老化性1000小时不起泡、不剥落、无裂纹
6耗漆量7-9m2/kg.道（理论值），实际根据
底材情况而定。
氟硅改性丙烯酸磁漆（NFS5700）
●产品概述：
本产品是由氟硅改性丙烯酸酯树脂、特殊的颜填料等与固化剂组成的双组份面漆。
●产品特性：
·漆膜与多种底漆具有良好的附着力，坚硬、耐磨损、耐冲击，具有良好的光泽和保色性，集保护与装饰功能为一体。
·卓越的耐化学介质性能。
·突出的耐油性。
·优异的耐老化性能。
●产品用途：
应用于建筑外墙、桥梁、石油、化工、管道、储罐、电厂、采矿、钢结构、集装箱、海上钻井平台、古建筑物与文物等领域，提高被涂覆物的耐久性和防腐等性能。
●主要技术指标：
序号项目指标
1耐水性240小时无异常
2耐碱性240小时无异常
3耐酸性240小时无异常
4耐盐水性240小时无异常
5耐盐雾性1000小时不起泡、不脱落
6耐人工气候老化性1000小时不起泡、不剥落、无裂纹7耐油性48小时无异常（120号溶剂油）
氟硅改性低表面能功能涂料(NFS5800)
●产品概述：
由氟硅改性低表面能树脂、纳米材料、颜填料、溶剂、助剂等与交联剂组成的双组份涂料。
●产品特性：:
突出的低表面能和优异的防粘贴防涂鸦性能
优异的防护和装饰性能
卓越的耐化学介质性能
●产品用途:
便于城市卫生市容管理
建筑工程改造和修缮，建筑外墙的防护与装饰
适用于古建筑物和文物的保护
●主要技术指标:
序号项目指标
1耐水性240小时无异常
2耐碱性240小时无异常
3耐酸性240小时无异常
4耐盐水性240小时无异常
5耐人工气候老化性1000小时不起泡、不剥落、无裂纹6表干时间＜30分钟
7重涂时间(250C)≤2小时
8抗粘贴性（1800剥离强度）/（N/mm）≤0.10
9防涂鸦性墨水、油性笔、自喷漆不易涂写，
易清除
10耗漆量8-10m2/kg.道，干膜厚度为25μm
（理论值），实际根据底材情况而
定。
氟硅防污剂的合成、复配及其作用机理研究 摘要:以甲基丙烯酸十二氟庚酯(G - 04)和γ甲基丙烯酰氧基丙基三甲氧基硅烷(KH - 570)为主要原料,以过氧化苯甲酰(BPO)为引发剂,石油醚作溶剂,合成了一种反应性氟硅聚合物( FMS) ,并与甲基硅树脂( TM - 10) 、聚硅氧烷(DH - 40) 、γ氨丙基三乙氧基硅烷(KH - 550)复配制得抛光砖防污剂( FMS - SR) 。用FTIR对FMS的结构进行了表征,研究了FMS防污作用机理。结果表明,当m ( TM - 10) /m (DH - 40) = 118时, FMS - SR石油醚溶液中FMS的最佳质量分数为3.4% ,防污性能最佳;经FMS - SR处理后,抛光砖防污性能和耐磨性能分别达到5级和4级,水和液体石蜡在抛光砖表面的接触角分别达到109.5°和97°。 关键词:防污剂; 含氟丙烯酸酯; 有机硅; 防污机理; 防水防油; 建筑用化学品抛光砖是一类具有硬度高、强度大、耐磨性好、表面平整光亮、装饰图案丰富、仿石材效果逼真等特点的现代建筑装饰材料。然而,抛光砖在加工过程中,砖体抛光表面层颗粒受到破坏和磨损,增加了其表面的吉布斯自由能,吸附能力增强,使抛光砖表面非常容易藏污、吸污,致成品抗污性能很差[ 1～3 ] 。为此,需要在表面涂覆防污剂。目前抛光砖防污剂主要分为石蜡、乳胶和有机硅三类: ①石蜡类:因其价廉而普遍使用,但由于蜡只能在表面涂覆,且与基材的附着力不好,防污效果不理想,防污时间短; ②乳胶类:价格较便宜,但不耐擦洗,防污效果不理想; ③有机硅类:表面能较低,能形成聚合物膜,具有渗透性好、快干、防污效果持久等特点,但在防油性污渍方面性能欠佳。 含氟化合物具有卓越的化学稳定性、耐候性、耐腐蚀性、耐热性、无污染、抗氧化性,使其具有烃类、有机硅类无法比拟的防水、防油、防污性能[ 4～8 ] 。在硅烷或聚硅氧烷中引入氟原子可进一步降低有机硅表面能,提高其疏水疏油和防污性能[ 9, 10 ] 。 以甲基丙烯酸十二庚酯(G - 04)和γ甲基丙烯酰氧基丙基三甲氧基硅烷( KH - 570)为主要原料,以过氧化苯甲酰(BPO)为引发剂,石油醚作溶剂,合成了一种反应性氟硅聚合物( FMS) ,并与甲基硅树脂(TM - 10) 、聚硅氧烷(DH - 40) 、γ氨丙基三乙氧基硅烷( KH - 550)复配制得抛光砖防污剂( FMS - SR) ,抗污耐久,性能突出。 1实验部分 1.1主要原料及仪器 甲基丙烯酸十二氟庚酯(G - 04) ,工业品,哈尔滨雪佳氟硅化学有限公司;γ甲基丙烯酰氧基丙基三甲氧基硅烷( KH - 570) ,工业品,湖北荆州市江汉化工有限公司;γ氨丙基三乙氧基硅烷( KH -550) ,工业品,辽宁盖州市化学工业有限公司;甲基硅树脂( TM - 10) ,聚硅氧烷(DH - 40) ,工业品,江西海多化工有限公司;过氧化苯甲酰(BPO) , CP,上海精细化工科技有限公司;石油醚,AR,天津市富宇精细化工有限公司;固化剂(自制) 。 傅立叶变换红外光谱仪( FTIR) : EQU INX55;金相显微镜,MM - 1C;接触角测量仪, JC2000C;MRH - 5A 环块磨损试验机。 1.2含氟丙烯酸酯改性有机硅防污剂( FM S - SR)的制备 1.2.1反应性氟硅聚合物( FMS)的合成

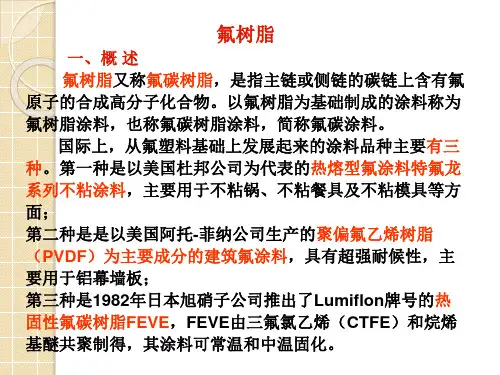

氟硅树脂 ◆氟树脂 一、氟树脂的简介与发展 氟树脂又称氟碳树脂，是指主链或侧链的碳链上含有氟原子的合成高分子化合物。氟树脂可以加工成塑料制品（通用塑料和工程塑料），增强塑料（玻璃钢等）和涂料等产品。以氟树脂为基础制成的涂料称为氟树脂涂料，也称氟碳树脂涂料，简称氟碳涂料。 国际上，从氟塑料基础上发展起来的涂料品种主要有三种。第一种是以美国杜邦公司为代表的热熔型氟涂料特氟龙系列不粘涂料，主要用于不粘锅、不粘餐具及不粘模具等方面；第二种是以美国阿托-菲纳公司生产的聚偏氟乙烯树脂（PVDF ）为主要成分的建筑氟涂料，具有超强耐候性，主要用于铝幕墙板；第三种是1982年日本旭硝子公司推出了Lumiflon 牌号的热固性氟碳树脂FEVE ，FEVE 由三氟氯乙烯（CTFE ）和烷烯基醚共聚制得，其涂料可常温和中温固化。这种常温固化型氟碳涂料不需烘烤，可在建筑及野外露天大型物件上现场施工操作，从而大大拓展了氟碳漆的应用范围，主要用于建筑、桥梁、电视塔等难以经常维修的大型结构装饰性保护等,具有施工简单、防护效果好和防护寿命长等特点。1995年以后，杜邦公司开发了氟弹性体（氟橡胶），以后又发展了液态（包括水性）氟碳弹性体，产生了溶剂型和水性氟弹性体涂料。至此，具有不同用途的热塑性、热固性及弹性体的氟碳树脂涂料，品种齐全，溶剂型、水性、粉末的氟树脂涂料都在发展，拓宽了氟树脂涂料的应且领域。 我国氟树脂涂料是在借鉴国外先进技术的基础上发展起来的，自20世纪90年代初期引进日本旭硝子涂料树脂株式会社生产的常温固化氟碳树脂涂料，开始用于上海高速公路、桥梁工程。1990年代后期开始在国内建厂生产。目前年生产能力估计达到1.2万吨左右，已大量应用于防腐、高速公路、铁路桥梁、交通车辆、船舶及海洋工程设施等领域。 二 氟树脂的结构与特点 氟树脂之所以有许多独特的优良性能，在于氟树脂中含有较多的C —F 键。氟元素是一种性质独特的化学元素，在元素周期表中，其电负性最强、极化率最低、原子半径仅次于氢。氟原子取代C —H 键上的H ，形成的C —F 键极短，键能高达486KT/mol （C —H 键能为413KJ/mol, C —C 键能为347KJ/mol ），因此，C —F 键很难被热、光以及化学因素破坏。F 的电负性大，F 原子上带有较多的负电荷，相邻F 原子相互排斥，含氟烃链上的氟原子沿着锯齿状的C —C 链作螺线型分布，C —C 主链四周被一系列带负电的F 原子包围，形成高度立体屏蔽，保护了C —C 键的稳定。因此，氟元素的引人，使含氟聚合物化学性质极其稳定，氟树脂涂料则表现出优异的热稳定性、耐化学品性以及超耐候性，是迄今发现的耐候性最好的户外用涂料，耐用年数在20年以上（一般的高装饰性、高耐候性的丙烯酸聚氨醋涂料、丙烯酸有机硅涂料，耐用年数一般为5~10年，有机硅聚酯涂料最高也只有10~15年）。 三、氟树脂的单体与合成 合成氟树脂的单体主要有四氟乙烯、三氟氯乙烯、氟乙烯、偏氟乙烯、六氟丙烯、全氟烷基乙烯基醚等。 氟树脂主要包括聚四氟乙烯（PTFE ）、聚三氟氯乙烯（PCTFE ）、聚氟乙烯（PVF ）、聚偏氟乙烯（PVDF ）、聚全氟乙丙烯（FEP ）、乙烯-四氟乙烯共聚物（ETFE ）、四氟乙烯-全氟烷基乙烯基醚共聚物（PF A ）、乙烯-三氟氯乙烯共聚物(ECTFE)等，其中以四氟乙烯均聚物及共聚物最为常见。 1. 聚四氟乙烯 聚四氟乙烯（PTFE ）由四氟乙烯单体（TFE ）聚合而成，聚合机理属自由基聚合。 C F 2CF 2CF 2CF 2 n 引发剂n 聚合过程一般在水介质中进行，既可在30℃以下的低温下用氧化还原体系引发，也可在较高温度下用过硫 酸盐来引发。以过硫酸钾K 2S 2O 8作引发剂时，聚合机理如下： （1）过硫酸钾加热分解成自由基： 加热O S O O S O O S O 2 （2）四氟乙烯溶解在水相中，4 与四氟乙烯反应生成新的自由基： O S O +C F 2C F 2C F 2CF 2 O 3SO (3) 链增长： CF 2C F 2O 3SO CF 2CF 2+n CF 2CF 2O 3SO CF 2CF 2n (4) 自由基水解成羟端基和羧端基自由基：
1.1含氟树脂概述 自1963年聚偏氟乙烯（PVDF）涂料成功地应用在建筑业，涂覆于装饰板材上以来。氟树脂涂料已经走过了近40年的发展历程，氟树脂涂料以其独特的性能经受住了历史的考验。目前国际上形成了三种不同用途的氟树脂与氟涂料行业，第一种是以美国阿托—菲纳公司生产的PVDF树脂为主要成分的外墙高耐候性氟树脂涂料、具有超强耐候性；第二种是以美国杜邦公司为代表的特氟龙不粘涂料。主要用于不粘锅、不粘餐具及不粘模具等方面；第三种是以日本旭硝子为代表的室外常温固化氟树脂涂料，主要应用于桥梁、电视塔等难以经常施工的塔架防腐等[1]。 1.2含氟树脂的结构特点及性能 1.2.1氟树脂的结构特点 常温固化氟树脂的结构如图1.1所示, 在FEVE的分子结构中, 作为主要的单体三氟氯乙烯, 由于前述氟原子的特性, 在空间结构和化学上, 氟烯烃单元保护了不很稳定的乙烯基醚单元, 使其难以受氧化侵蚀, 提高了树脂的耐候性和耐化学腐蚀性,并为树脂提供了必要的硬度。环己基的引人, 则赋予了树脂刚性和透明性, 其侧链的大环降低了树脂的结晶性, 使其可以在常温下溶于大多数有机溶剂。烷基的引人给树脂提供了较好的挠曲性能, 增加了树脂的柔韧性能。经烷基的引人则给树脂带来了固化点, 使树脂能在常温下与异氛酸醋交联固化, 高温下与三聚氰胺树脂交联固化, 使树脂具有从室温到高温广阔温度范围内固化的性能, 应用范围大为扩展。而侧链上梭基的引人, 则提高了树脂对颜料的润湿性, 加强了树脂与固化剂、有机颜料的相溶性。 C-F键能高达486KJ/mol,因此分子结构稳定, 很难被热、光以及其它化学因素破坏。在同一分子中未成键原子之间存在着一种较弱的范德华力。2个氟原子的范德华半径之和为0.27nm,两个氟原子正好把C-C之间的空隙填满, 保护了碳碳键, 使氟碳树脂相当稳定。 1.2.2氟树脂的性能 氟树脂具有优异的耐候性、耐腐蚀性、耐沾污性、耐热性、耐化学品性、斥水斥油性、绝缘性及低摩擦系数, 其原因是由于氟原子电负性高, 原子半径小, 与碳形成的C-F键极短, 相邻氟原子相互排斥, 使含氟烷烃中氟原子呈螺线形分布, 碳链周围被一系列带负电性的氟原子所包围, 形成屏蔽层。
氟硅改性丙烯酸防污涂料添加剂 美威化工UV固化氟硅改性丙烯酸添加剂（助剂）介绍 涂料行业广泛使用丙烯酸树脂作为表面处理，丙烯酸具有良好的成膜、光学性。但单一使用丙烯酸树脂会存在明显的缺陷，耐候性及防污效果比较差。 为了解决上述的问题我们推荐，在丙烯酸树脂里添加含氟硅丙烯酸助剂，可以改变原有的一些性能：疏水、疏油、耐候、抗氧化等。 信越KY-1200系列产品介绍 日本信越KY-1203氟化丙烯酸化合物，添加小量于丙烯酸UV涂料中达到如下性能： 1、与丙烯酸化合物具有良好的相容性； 2、高防污能力、防指纹； 3、不改变原有的生产工艺，仅添加至涂料中； 4、具有良好的疏水、疏油性； 5、透明度好，不改变原有材质。 氟硅改性助剂的基本参数 性能单位KY-1203 外观- 淡黄色透明液体 23℃粘度Mm2/s 1.2 25℃比重- 0.89 固含量Wt% 20 溶剂- MET MIBK 信越氟硅改性丙烯酸涂料添加剂应用范围 触控面板 ---手机、触摸屏等视窗面板 光学膜 各种塑料板 电子产品外壳（需求防污、防刮花）
信越氟硅改性丙烯酸涂料添加剂使用方法 KY-1203改性添加剂与丙烯酸硬膜树脂混合比例：（0.5~5）：1 混合后充分搅拌 实例：(1wt%固含量) 硬膜：EBECRYL 40(DAICEL-CYTEC) 100parts 稀释剂：2-propanol 142parts 起发剂：IRGACURE 184(CIBA) 3parts 添加剂：KY-1203 5parts 基材：聚碳酸酯板 涂层：旋转涂布；500rpm/10sec+3000rpm/20sec 预干燥：80℃/min 固化装置：传送式的UV紫外线照射装置，功率80W/cm 照射条件：氮气环境中，累计光亮1600mj/cm2 信越氟硅改性丙烯酸涂料添加剂添加后性能改进 性能KY-1203混合W/O KY-1203 水接触角114°59° 油酸接触角73°22° 油酸滑落角3°不可测 油性笔测试good NG
三官能氟硅改性丙烯酸酯 近几年，许多电子消费品涂装工艺不断推陈出新，不仅对外观效果有更高要求，同时也更注重涂料表面性能。涂层抗涂鸦、防指纹效果是目前比较热门的物性要求之一，主体树脂一般会采用硅改性树脂或氟改性树脂来满足耐污方面的要求。哑光体系的六官能氟硅改性丙烯酸酯，获得了不错的市场反响。 最近亮光耐污的应用也逐渐增多，对表观有很高的要求。三官能氟硅改性丙烯酸酯，配方采取树脂搭配少量单体，适量引发剂，主要考察树脂的抗涂鸦性、持久性、流平性、耐水煮、耐磨性、韧性等。 一、抗涂鸦性 是氟硅改性树脂，水接触角高，在耐油性笔的测试中，油性笔涂鸦痕迹有明显的缩油情况，笔痕可以被轻易擦除，且涂层表面没有痕迹残留。我们将涂鸦后的基材放入60℃烘箱，烘烤30分钟后，油性笔痕已经完全烤干，此时用无尘布依然能够轻松去除痕迹。通过实验可以看出有着优异的抗涂鸦性能。
二、韧性佳 现在很多3C电子消费品上的涂装对韧性都有要求，尤其手机上的应用都有耐弯折测试，而市场上许多氟改性或硅改性树脂都是高官能树脂，高交联密度更有利于抗涂鸦、耐指纹等要求，但同样会使得脆性增加，做主体树脂时弯折容易崩漆或附着力下降。是三官能树脂，主链为聚氨酯，侧链采用氟硅改性链段，这样可以获得优异的韧性，而三官能度也能提供良好的交联密度，体积收缩较低，兼顾良好的耐磨性能。 三、持久性 耐污效果持久性也是重要的物性指标，靠添加硅氟类助剂来改善涂层的抗涂鸦性的方案，往往持久性较差，小分子助剂很容易迁移导致耐污效果显著下降。而支链含有氟硅结构，由于与主链不兼容且比重较低，使得氟硅结构于涂布时自然迁移至涂层表面形成纳米突触的微结构达到耐污的效果，这样的耐污效果更持久。同时相比于一些氟改性树脂，有着更好的相容性。同时通过丙烯酸双键将氟硅结构锚定于涂层立体网络结构中，相较氟硅助剂，显然持久性会得到大幅提升，即使长期使用表面被磨损，依然会有良好的耐污性能。
氟硅改性水性墙体涂料（NFS5600） ●产品概述： 由氟硅改性的丙烯酸乳液与颜填料、助剂等制成的内外墙涂料。它具有耐候性强、耐擦洗、耐碱、耐水等优异的性能,防粘贴性优良。 ●产品用途： 适用于石膏板、石棉板、砖结构、混凝土、水泥外墙等表面的涂装。 ●主要技术指标： 序号项目指标 1耐洗刷性大于5000次 2干燥时间（25℃/相对湿度75%）表干时间小于1小时，重涂时间小于2小时 3耐水性96小时无异常 4耐碱性48小时无异常 5耐人工老化性1000小时不起泡、不剥落、无裂纹 6耗漆量7-9m2/kg.道（理论值），实际根据 底材情况而定。 氟硅改性丙烯酸磁漆（NFS5700） ●产品概述： 本产品是由氟硅改性丙烯酸酯树脂、特殊的颜填料等与固化剂组成的双组份面漆。 ●产品特性： ·漆膜与多种底漆具有良好的附着力，坚硬、耐磨损、耐冲击，具有良好的光泽和保色性，集保护与装饰功能为一体。 ·卓越的耐化学介质性能。 ·突出的耐油性。 ·优异的耐老化性能。 ●产品用途： 应用于建筑外墙、桥梁、石油、化工、管道、储罐、电厂、采矿、钢结构、集装箱、海上钻井平台、古建筑物与文物等领域，提高被涂覆物的耐久性和防腐等性能。 ●主要技术指标： 序号项目指标 1耐水性240小时无异常 2耐碱性240小时无异常 3耐酸性240小时无异常 4耐盐水性240小时无异常 5耐盐雾性1000小时不起泡、不脱落
6耐人工气候老化性1000小时不起泡、不剥落、无裂纹7耐油性48小时无异常（120号溶剂油） 氟硅改性低表面能功能涂料(NFS5800) ●产品概述： 由氟硅改性低表面能树脂、纳米材料、颜填料、溶剂、助剂等与交联剂组成的双组份涂料。 ●产品特性：: 突出的低表面能和优异的防粘贴防涂鸦性能 优异的防护和装饰性能 卓越的耐化学介质性能 ●产品用途: 便于城市卫生市容管理 建筑工程改造和修缮，建筑外墙的防护与装饰 适用于古建筑物和文物的保护 ●主要技术指标: 序号项目指标 1耐水性240小时无异常 2耐碱性240小时无异常 3耐酸性240小时无异常 4耐盐水性240小时无异常 5耐人工气候老化性1000小时不起泡、不剥落、无裂纹6表干时间＜30分钟 7重涂时间(250C)≤2小时 8抗粘贴性（1800剥离强度）/（N/mm）≤0.10 9防涂鸦性墨水、油性笔、自喷漆不易涂写， 易清除 10耗漆量8-10m2/kg.道，干膜厚度为25μm （理论值），实际根据底材情况而 定。
陶瓷超亮防污剂 ND-119 新余市楠德新材料有限公司 一、产品简介 ND-119是一种有机硅烷/硅氧烷复合物在石油溶剂中混合物,经正确施工处理基材后,该产品将渗入基材并与其发生化学反应,同时在基材表面形成薄膜，产生疏水、疏油处理层，形成防污结构。处理后的基材保持原有的外观。 其活性成分与水分发生反应生成羟基团，这些羟基基团和基底之间,羟基团与羟基团之间进行结合,生成疏水、疏油处理层, 抑制水、油吸入基材。使用前曝露在水中,可能使其在容器中固化。 二、成分 有机硅烷/硅氧烷在石油溶剂中的复合物/透明液体 三、特性 1、施工完后即可产生优异的防污效果 2、生成疏水,疏油处理层,抑制水油吸收 3、深度高效的渗透性和坚硬致密的薄膜，形成三维网状结构，有效防止橡胶锤印、鞋印、墨水、酱油、咖啡、红酒、油性记号笔等污染物质对抛光砖基材的渗入污染。 4、成膜渗透固化速度快,不会导致粘砖。 5 、膜层坚硬、耐刮、耐磨擦性能佳、砖面不易被刮花、长久保持砖面完整。 6 、透明无色，不会改变基材原有的外观，增加基材光度。
7、环保、无毒、不变色、不发霉、稳定性优异。 四、优点 与抛光砖基材采用化学方式牢固粘结，小分子结构能穿透抛光砖表面微孔，深度形成稳定处理层,增强防污性能。大分子结构能在抛光砖表面形成坚硬膜层,增强耐磨防污性能。紫外线稳定,能增加处理层的寿命。水气可穿透，液态水不能进入。 五、使用方法 砖坯经过抛光后,吹去表面水份,烘干残余水份,取适量防污剂用毛巾或打蜡机均匀涂于砖表面即可. 六、注意事项 1. 本品最好用打蜡机，利用打蜡盘旋转压力，将防污剂更好地渗入表面毛孔,并且打得均匀一致、光亮。 2. 使用量每平方米10-20毫升左右,视砖坯吸水率而定.
是具有高度交联网状结构的聚有机硅氧烷，兼具有机树脂及无机材料的双重特性，具有独特的物理化学性能。 主要包括：甲基苯基硅树脂、甲基硅树脂、低苯基甲基硅树脂、有机硅树脂乳液、自干型有机硅树脂、高温型有机硅树脂、环氧改性有机硅树脂、有机硅聚酯改性树脂、自干型环保有机硅树脂、环保型有机硅树脂、不粘涂料有机硅树脂、高光有机硅树脂、苯甲基透明硅树脂、甲基透明有机硅树脂、云母粘接硅树脂、聚甲基硅树脂、氨基硅树脂、氟硅树脂、硅树脂溶液、有机硅-环氧树脂、有机硅聚酯树脂、耐溶剂型有机硅树脂、有机硅树脂胶粘剂、氟硅树脂硅树脂密封剂、耐高温甲基硅树脂、自干型有机硅绝缘漆、甲基MQ 硅树脂、乙烯基MQ硅树脂、硅丙树脂涂料 硅树脂是高度交联的网状结构的聚有机硅氧烷，通常是用甲基三氯硅烷、二甲基二氯硅烷、苯基三氯硅烷、二苯基二氯硅烷或甲基苯基二氯硅烷的各种混合物，在有机溶剂如甲苯存在下，在较低温度下加水分解，得到酸性水解物。水解的初始产物是环状的、线型的和交联聚合物的混合物，通常还含有相当多的羟基。水解物经水洗除去酸，中性的初缩聚体于空气中热氧化或在催化剂存在下进一步缩聚，最后形成高度交联的立体网络结构。 硅树脂的固化通常是通过硅醇缩合形成硅氧链节来实现的。当缩合反应在进行时，由于硅醇浓度逐渐减少，增加了空间位阻，流动性差，致使反应速率下降。因此,要使树脂完全固化,须经过加热和加入催化剂来加速反应进行。许多物质可起硅醇缩合反应的催化作用，它们包括酸和碱，铅、钴、锡、铁和其它金属的可溶性有机盐类，有机化合物如二丁基二月桂酸锡或N，N，N'，N'一四甲基胍盐等。 硅树脂最终加工制品的性能取决于所含有机基团的数量（即R与Si的比值）。一般有实用价值的硅树脂,其分子组成中R与Si的比值在1．2～1．6之间。一般规律是，R：Si的值愈小,所得到的硅树脂就愈能在较低温度下固化；R：Si的值愈大，所得到的硅树脂要使它固化就需要在200材250℃的高温下长时间烘烤，所得的漆膜硬度差，但热弹性要比前者好得多。 此外，有机基团中甲基与苯基基团的比例对硅树脂性能也有很大的影响。有机基团中苯基含量越低，生成的漆膜越软，缩合越快，苯基含量越高，生成的漆膜越硬，越具有热塑性。苯基含量在20～60％之间，漆膜的抗弯曲性和耐热性最好。此外，引入苯基可以改进硅树脂与颜料的配伍性，也可改进硅树脂与其它有机硅树脂的配伍性以及硅树脂对各种基材的粘附力。 硅树脂是一种热固性的塑料，它最突出的性能之一是优异的热氧化稳定性。250℃加热24小时后,硅树脂失重仅为2～8%。硅树脂另一突出的性能是优异的电绝缘性能,它在宽的温度和频率范围内均能保持其良好的绝缘性能。一般硅树脂的电击穿强度为50千伏／毫米，体积电阻率为1013～1015欧姆?厘米，介电常数为3，介电损耗角正切值在10-30左右。此外，硅树脂还具有卓越的耐潮、防水、防锈、耐寒、耐臭氧和耐候性能，对绝大多数含水的化学试剂如稀矿物酸的耐腐蚀性能良好，但耐溶剂的性能较差。 鉴于上述特性,有机硅树脂主要作为绝缘漆（包括清漆、瓷漆、色漆、浸渍漆等）浸渍H级电机及变压器线圈, 以及用来浸渍玻璃布、玻布丝及石棉布后制成电机套管、电器绝缘绕组等。用有机硅绝缘漆粘结云母可制得大面积云母片绝缘材料，用作高压电机的主绝缘。此外，硅树脂还可用作耐热、耐候的防腐涂料，金属保护涂料，建筑工程防水防潮涂料，脱模剂，粘合剂以及二次加工成有机硅塑料，用于电子、电气和国防工业上，作为半导体封装材料和电子、电器零部件的绝缘材料等。 硅树脂的固化交联大致有三种方式：一是利用硅原子上的羟基进行缩水聚合交联而成网状结构，这是硅树脂固化所采取的主要方式，二是利用硅原子上连接的乙烯基，采用有机过氧化物为触媒，类似硅橡胶硫化的方式：三是利用硅原子上连接的乙烯基和硅氢键进行加成反应的方式，例如无溶剂硅树脂与发泡剂混合可以制得泡沫硅树脂。因此，硅树脂按其主要用途和交联方式大致可分为有机硅绝缘漆、有机硅涂料、有机硅塑料和有机硅粘合剂等几大类。
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910195064.4 (22)申请日 2019.03.14 (71)申请人 华中师范大学 地址 430079 湖北省武汉市洪山区珞瑜路 152号华中师范大学 (72)发明人 暴峰 严凡 (74)专利代理机构 湖北武汉永嘉专利代理有限 公司 42102 代理人 唐万荣 官群 (51)Int.Cl. C09D 163/00(2006.01) C09D 167/00(2006.01) C09D 175/04(2006.01) C09D 133/16(2006.01) C09D 127/18(2006.01) C09D 5/16(2006.01)C09D 7/61(2018.01) (54)发明名称一种水性无毒耐久型氟硅防污涂料及其制备方法与应用(57)摘要本发明涉及一种水性无毒耐久型氟硅防污涂料及其制备方法与应用，其制备方法如下：1)制备有机硅改性环氧树脂：将有机硅与环氧树脂混合，加入催化剂反应得到有机硅改性环氧树脂EP -Si；2)制备乳化剂：将聚乙二醇与环氧树脂混合，加入催化剂反应得到乳化剂EP -PEG；3)制备水性环氧乳液：将乳化剂EP -PEG与有机硅改性环氧树脂EP -Si混合，升温至50～100℃，加入助溶剂和去离子水，充分乳化后得到水性环氧乳液；4)配制水性无毒耐久型氟硅防污涂料。本发明提供的水性无毒耐久型氟硅防污涂料附着力高、耐 久性和防污性能好。权利要求书3页 说明书8页 附图4页CN 110003765 A 2019.07.12 C N 110003765 A
氟树脂简介 1定义 分子结构中含有氟原子的一类热塑性树脂。氟树脂的主要品种有聚四氟乙烯(PTFE)、聚三氟氯乙烯(PCTFE)、聚偏氟乙烯(PVDF)、乙烯-四氟乙烯共聚物(ETFE)、乙烯-三氟氯乙烯共聚物(ECTFE)、聚氟乙烯（PVF）等。其中以聚四氟乙烯为主。 2性能 氟树脂具有优异的耐高低温性能、介电性能、化学稳定性、耐候性、不燃性、不粘性和低的摩擦系数等特性。聚四氟乙烯可以在260℃高温下长期使用，-268℃低温下短期使用。介电性能不仅优异，且不受工作环境、温度、湿度和工作频率的影响。在高温下也不与强酸、强碱和强氧化剂起作用，即使在“王水”中煮沸也无变化，故有“塑料王”之称。润滑性特别是自润滑性很好，对钢的静摩擦系数仅0.02，动摩擦系数0.03，自摩擦系数0.01。主要缺点是有冷流性，在负荷和高速条件下尺寸不稳定；刚性、耐磨和压缩强度较差，需加硫化钼和青铜粉等填料改性；耐辐照性和加工性不好。可熔性聚四氟乙烯不仅具有聚四氟乙烯的原有特性，而且高温机械性能（250℃拉伸强度为13MPa，而聚四氟乙烯为8.5MPa）和加工性能大为改善。聚三氟氯乙烯的特点是透明性、尺寸稳定性和粘接性好，但耐温性较差。聚偏氟乙烯、乙烯-三氟氯乙烯共聚物和乙烯-四氟乙烯共聚物都是机械强度好和韧性大的氟树脂，耐辐照性优良；聚偏氟乙烯还是压电性和热电性极好的功能材料。聚氟乙烯薄膜可耐大气老化30年以上。偏氟乙烯－六氟异丁烯共聚物可在280℃以上高温下长期使用，主要问题是价格昂贵，常温下发脆。 3国内外状况 1934年，德国的F.施洛费尔和O.舍雷尔研究成功的聚三氟氯乙烯，是氟树脂的第一个品种。 1938年美国杜邦公司合成聚四氟乙烯树脂，开发出“特氟龙”不粘涂料，它是将聚四氟乙烯（PTFE）以微小颗粒状态分散在溶剂中，然后以360-380oC的高温烧结成膜，该涂层可长期在-195--250oC下使用，其耐化学品性超过所有聚合物，主要应用于不粘涂层；如：不粘锅内涂膜、聚合反应釜内衬。 20世纪60年代，Elf Ato 公司开发出“Kynar500”为商标的聚偏二氟乙烯（PVDF）氟碳树脂，随后，被应用于氟碳涂料之中。它具有优良的耐候性、耐水性、耐污染性、耐化学品性，尤其用于建筑物的外部装饰有其他涂料无法相比的优点。但由于PVDF树脂不溶欲
有机氟防指纹剂 疏水疏油防污剂 SMF8368 一、产品概述 SMF8368是一款高效的有机氟防指纹剂，主要成分为全氟烷基硅烷，该产品主要用于表面含有羟基基团的无机材料表面处理，使材料表面产生防水、防油、防污、防尘、防潮绝缘、防指纹等综合性能。 本产品中的全氟硅烷具有较高的反应活性，可直接与基材表面产生化学键结合，在基材表面形成纳米薄膜层，使被处理基材表面产生持久的拒水、拒油、防污、防尘、防指纹效果。 二、物理特性 外观：无色至微黄色透明液体 主要成分全氟烷基硅烷 有效成分：≥97% 密度：1.537g/mL (16℃) 沸点：94.2℃ （4mm Hg） 折射率：1.331 （20℃） 溶解性：溶于乙醇、丙酮、四氢呋喃、二氯甲烷。 三、产品特性 1、SMF8368可以与玻璃、陶瓷等表面基团反应，形成化学键结合，在 基材表面形成纳米氟碳层，从而产生持久的拒水、拒油、防污、防 尘、防指纹效果，而不影响基材的外观和透光率。 2、SMF8368具有优异的耐候性及耐化学药品性。 四、适用范围 手机、照相机、电脑屏幕等玻璃表面，太阳能面板、石材、陶瓷、玻璃纤维等无机材料。
五、使用方法 1、产品稀释：使用前，根据基材及施工方式，建议用溶剂进行稀释 （溶剂可以选择3M的HF-7200、HFE-7100、以及氟化液FC77；全 氟烷烃如全氟己烷、全氟庚烷、全氟辛烷等），用溶剂稀释成1%- 2%的溶液，即可使用。SMF8368应避免长期与空气接触，防止受 潮，并低温密封保存，配好的稀释液应尽快使用。 或用异丙醇或酒精稀释至5%，也可以获得较好的拒水、拒油效果。 2、清洁基材表面，并保持干净、干燥。即可采用下述方法之一进行处 理。 （1）、含浸法：得到均匀的涂层，均匀度一直。 （2）、直接擦拭法：沾涂方式，操作简单，快速，但此方式会影响膜层均匀性。 （3）、喷涂法：在基材表面不易起气泡，不易形成点状。但溶剂易挥发，应选择密闭喷涂设备及通风良好的场所。喷涂膜层不易过 厚，一般15-25纳米即可。 五、固化 处理后的基材在110℃干燥10-20分钟或在室温下干燥数小时即可。主 要干燥过程中，禁止表面接触到水。 六、主要事项 1、本产品对水敏感，储存在阴凉干燥的地方，避免阳光直射，使用后密 封保存，稀释乳液液应尽快使用。 2、未开封前储存期为6个月，开封后应尽快使用。 3、本产品说明书仅供参考。 七、包装 1公斤，5公斤 、10公斤、25公斤氟化瓶或复合铁通包装。
氟碳树脂涂料 AC800 产品说明 HIGOAL氟碳树脂涂料AC800是由高度耐候性的三元氟共聚物PTFE树脂及高稳定性的颜料添加剂组成的。PTFE树脂是带有活性可交联基团的有机氟树脂，该树脂在交联成膜后有极高的化学稳定性，耐候性及抗污染性，其最大的特性为常温固化，这对有高耐候要求的现场构件板材二次涂装成为可能。 设计用途 1．同丙烯酸、弹性漆或质感漆等涂层一起构成建筑外墙复合装饰防腐涂层系统，长效免维护。 2．同HIGOAL氟碳树脂相对应的底漆相配套，涂复于卷钢板及镀铝锌板或工件的表面对其提高长效的面层保护 3．可直接涂复于已涂布过类似PE，PVDF材质涂层的板材表面以对其进行改色。 4．同HIGOAL相对应的底漆相配套，可涂复于钢构件、冷藏集装箱外表面或是其它有高耐候要求的构件表面对其提供长效稳定的面层保护。 优异性能 超耐候耐久性：AC800系列氟碳涂料，其分子键中每个C-C键都被螺旋 式的三维排列的氟原子紧紧包围，这种分子结构能抵 抗紫外线的降解作用或其它介质侵害，显示出无与伦 比的耐久性、耐紫外线及耐候性。氟碳涂层完美如新 ，减少维修的要求。 （分子结构示意图） 低透氧性： AC800系列氟碳涂料，氟的透氧系数极低，能防止底材的锈蚀，因而特别适合于对金属材质的保护涂装。 牢固的附着结合性： AC800系列氟碳涂料，氟离子的电负性极高，与碳的键距离很短，C-F键能高分子结构稳定，可以抵抗导致劣化的紫外线对分子结构的破坏，无论是混凝土、水泥板、PC板等无机建材，对镀锌板、铝板、不锈钢或玻璃等非金属建材都有极好的附着性。 防腐蚀和耐化学品性： AC800系列氟碳涂料具有耐酸、耐碱等化学药品性与耐溶剂性。满足恶劣的环境及无须维护要求的涂装。通过多层次涂装，利用涂层的装饰作用，屏蔽作用，缓蚀作用和阴极保护作用，达到数十年的防腐涂装效果。 常温固化性： AC800系列氟碳涂料有极其优异的使用性能，它克服了PVDF涂料需要高温烘烤，不能常温固化的缺点，常温固化技术的开发，是氟碳涂料能广泛应用于几乎所有材料表面。飞跃性的拓宽了氟碳涂料的应用领域。 耐温性： AC800系列氟碳涂料涂层在-40~150℃均可使用。 优异的自由施工性： AC800系列氟碳涂料可以喷涂、辊涂、刷涂，广泛适用于从工厂到现场等各种场合的 需要，能在几乎所有材质上良好的紧密附着。 强自洁性耐污染性： AC800系列氟碳涂料，氟原子极性很低，氟碳涂层具有润滑表面，接触角小、表面能 低，所以具有不粘性及平滑性，抗污染性强。容易清洗。 快速重涂性： AC800系列氟碳涂料所得的涂层寿命长，涂装一次可以维持数十年，维修工程简单，即使重涂，也只需用水清洗表面，再涂装或修补面漆即可 物理参数 漆 面: 无光（小于10% 60度反射角） 颜 色: 非金属色 金属色 珠光色 (可根据需要提供其它颜色) 色 号: 见色卡或是根据具体颜色而定 色 差： 非金属色 △E＜＝0.1，其它色相（金属色及珠光色）因其色素包含反射及色散，色差有可能会在上述范围之外。 体积固体含量: 40% 质量固体含量： 65% 理论涂布率: 15.4 平方米／公升 （以20微米干膜计） 闪 点: 25℃ 比 重: 约1.2千克/升
第21卷第2期大连水产学院学报Vol.21No.2 2006年6月JOURNAL OF DALIAN FISHERIES UNIVERSITY Jun.2006?综述?文章编号：1000-9957（2006）02-0175-05船舶防污涂料与防污剂的研究进展 张占平1、2、3，齐育红1，刘述锡4，马永庆1，刘红1 （1.大连海事大学船机修造工程交通部重点实验室，辽宁大连116026；2.大连理工大学化学工程与技术博士后流动站，辽宁大连116024；3.大连振邦氟涂料股份有限公司博士后工作站，辽宁大连116036；4.国家海洋局大连海洋环境保护研究所，辽宁大连116023） 摘要：概括介绍了海洋生物的附着过程及其影响因素，讨论了各类船舶防污涂料及其防污剂的最新 研究进展，指出了新型低无毒防污涂料的发展趋势。 关键词：船舶；防污涂料；防污剂；海洋生物；附着 中图分类号：U672.7 文献标识码：A 船舶表面附着海洋生物后，不仅会使船舶的航速降低，操控性下降，燃油消耗量增加；而且还会使船舶、海水淡化设备及水下设施等的腐蚀程度加剧，使用寿命显著缩短。为了降低海洋生物附着的危害，防止海洋生物对船舶的污损，人们研究了多种防污技术，如电解海水防污、超声波防污、生物酶防污、低表面能防污和涂装防污漆防污等，而在海洋结构物表面涂装防污涂料是解决污损问题的既经济又高效的重要途径［1］。在过去的几十年中，含有机锡的防污漆曾被大量使用。有机锡在低浓度下可以达到广谱、高效的防污目的，但由于这些物质在水中稳定且会积累，可引起一些生物体畸形，还有可能进入食物链，成为影响人类健康和生态的安全隐患。因此，国际海事组织（IMO）所属的海洋环境保护委员会（MEPC）规定了含有机锡的防污漆最终使用期限为2008年1月1日。鉴于此，各国都在积极研发无毒防污剂和不含有机锡的环保防污涂料，并已有大量的研究和文献见诸报道［2-10］。本文中笔者对近几年来新型无毒防污剂及环保防污涂料的最新研究进展加以论述。 1 海洋生物的附着过程及其影响因素 海洋生物的附着过程极其复杂。通过对海洋生物的附着行为及其影响附着的因素进行大量的研究，人们对海洋生物的附着机理有了基本的认识［9-11］。船舶表面从接触海水起，海洋生物在其上的附着过程就开始了。材料浸于海水后，材料表面很快被细菌沾附，细菌分泌胞状产物，将细菌与细菌、细菌与底物相互连接形成细菌生物膜。随后各种海洋生物幼虫附着上去，变态生长为成虫，导致材料的生物污损。影响海洋生物附着的因素宏观地可以归结为以下4个方面： 1）海洋生态环境附着生物的种类及数量随着海域生态环境的变化而改变，如喜光的藻类一般于春、秋季在船舶水线下1.5m以内附着生长，藤壶等喜欢黑暗，一般在水线下1.5m及船底附着； 2）海水相对流速当海水相对流速大于5n mile/h时生物不能附着； 3）附着材料表面的性质坚硬材料的表面容易附着生物，而表面光滑的材料以及表面能低（25 mN/m，接触角大于98o）和表面憎水的材料的不利于生物附着，柔软和不稳定的材料表面上难于附着生物，此外，材料表面上具有强酸（pH<5）或强碱环境（pH>9）以及具有一定浓度的防污剂，均可以防止生物附着； 4）电场及辐射材料表面若存在一定的辐射或电场，均可以防止生物附着。 海洋生态环境可以监测但很难人为调控，另外3个方面的因素在一定程度上可以人为地加以选 收稿日期：2005-05-20 基金项目：交通部基础研究项目资助（200432922502）；中国博士后科学基金资助项目（2004036112） 作者简介：张占平（1963-），男，博士，教授。E-mail：zzp@https://www.doczj.com/doc/262552305.html,
硅树脂 https://www.doczj.com/doc/262552305.html, 2006-5-11 硅树脂，学名聚硅氧烷树脂；英文名：Silicone resin。 硅树脂是4大有机硅材料之一，具有一般有机树脂难以达到的耐高温、耐候及耐化学品性。近年来，有关硅树脂的研究工作进展相当快，一些成果已在工业上得到应用。 硅树脂是Si-O-Si为主链，硅原子上连接有机基团的交联型半无机高聚物，由多官能度的有机硅烷经水解缩聚而制成的，在加热或有催化剂存在下可进一步转变成三维结构的不溶不熔的热固性树脂。虽然与硅油、硅橡胶、硅烷偶联剂等有机硅化合物相比，硅树脂的市场份额较小，但在许多领域有着不可替代的地位，如用作H级电机线圈浸渍漆、耐高温绝缘漆、耐高温胶粘剂以及云母板、带胶枯剂等。 硅树脂具有优异的耐热性及耐候性，兼具优良的电绝缘性、耐化学药品性、僧水性及阻燃性，还可通过改性获得其他性能。因此，以硅树脂为基料做成的电绝缘漆、涂料、模塑料、层压材料、脱膜剂、防潮荆等各类产品，在电机、电器、电子、航空、建筑等工业部门获得了广泛的应用。 硅树脂是高度交联的网状结构的聚有机硅氧烷，通常是用甲基三氯硅烷、二甲基二氯硅烷、苯基三氯硅烷、二苯基二氯硅烷或甲基苯基二氯硅烷的各种混合物，在有机溶剂如甲苯存在下，在较低温度下加水分解，得到酸性水解物。水解的初始产物是环状的、线型的和交联聚合物的混合物，通常还含有相当多的羟基。水解物经水洗除去酸，中性的初缩聚体于空气中热氧化或在催化剂存在下进一步缩聚，最后形成高度交联的立体网络结构。 硅树脂的固化通常是通过硅醇缩合形成硅氧链节来实现的。当缩合反应在进行时，由于硅醇浓度逐渐减少，增加了空间位阻，流动性差，致使反应速率下降。因此,要使树脂完全固化,须经过加热和加入催化剂来加速反应进行。许多物质可起硅醇缩合反应的催化作用，它们包括酸和碱，铅、钴、锡、铁和其它金属的可溶性有机盐类，有机化合物如二丁基二月桂酸锡或N，N，N'，N'一四甲基胍盐等。 硅树脂最终加工制品的性能取决于所含有机基团的数量（即R与Si的比值）。一般有实用价值的硅树脂，其分子组成中R与Si的比值在1.2～1.6之间。一般规律是，R：Si的值愈小，所得到的硅树脂就愈能在较低温度下固化；R：Si 的值愈大，所得到的硅树脂要使它固化就需要在200--250℃的高温下长时间烘烤，所得的漆膜硬度差，但热弹性要比前者好得多。 此外，有机基团中甲基与苯基基团的比例对硅树脂性能也有很大的影响。有机基团中苯基含量越低，生成的漆膜越软，缩合越快，苯基含量越高，生成的漆膜越硬，越具有热塑性。苯基含量在20～60％之间，漆膜的抗弯曲性和耐热性最好。此外，引入苯基可以改进硅树脂与颜料的配伍性，也可改进硅树脂与其它硅树脂的配伍性以及硅树脂对各种基材的粘附力…… 表1.1 硅树脂的种类及优点、缺点、应用比较表
氟树脂涂料 蒋卓君 04300011 摘要：简述了氟树脂涂料的发展、分类、特点、性能、存在的问题与对策，并简单介绍了几种典型的氟树脂涂料的性能和合成工艺。 关键词:氟树脂; 氟涂料 1 前言 自1963 年聚偏氟乙烯(PVDF) 涂料成功地应用在建筑业,涂覆于装饰板材上以来,氟树脂涂料已经走过了近40 年的发展历程,氟树脂涂料以其独特的性能经受住了历史的考验。目前国际上形成了三种不同用途的氟树脂与氟涂料行业, 第一种是以美国阿托—菲纳公司生产的PVDF 树脂为主要成分的外墙高耐候性氟树脂涂料, 具有超强耐候性;第二种是以美国杜邦公司为代表的特氟龙不粘涂料, 主要用于不粘锅、不粘餐具及不粘模具等方面; 第三种是以日本旭硝子为代表的室外常温固化氟树脂涂料, 主要应用于桥梁、电视塔等难以经常施工的塔架防腐等[1]。 2氟树脂涂料发展的几个阶段 氟树脂涂料的品种发展主要经历了熔融型、溶剂可溶型、可交联固化型及水性氟树脂涂料等阶段。 2.1熔融型氟树脂涂料 熔融型氟树脂涂料又称高温烘烤型氟树脂涂料,是最早的氟树脂涂料品种。PTFE、PVF、PVDF 等均可制成熔融型氟树脂涂料,常用熔融型氟树脂及其性能如表1 所示[2 ]。
由表可见,这些氟树脂都有很好的耐候性、耐溶剂性及耐高温性。但由于这些氟树脂涂料须在高温下烘烤使其熔融成膜,只适合于工厂涂装,不适合现场施工。因而应用范围主要局限在电饭锅、耐高温铝板或钢板上,从而限制了自身的发展。 2.2溶剂可溶型氟树脂涂料 为扩大氟树脂涂料的应用范围,首先必须降低氟树脂的结晶度,提高其在有机溶剂中的溶解度。因此,研究者们就将各种含氟单体与带侧基的乙烯单体进行共聚改性,制得了溶解性较高的氟树脂涂料。如VDF/ TFE/ HFP 三元共聚物、VF2/ HFP 二元共聚物涂料等。这种涂料可在较低温度下成膜,因而拓展了氟树脂涂料的使用范围。 2.3可交联固化型氟树脂涂料 可交联固化型氟树脂涂料是指在氟树脂中引入—OH 及—COOH 等官能团,使之可与异氰酸酯、三聚氰胺和氨基树脂等进行交联固化。典型的可交联固化型氟树脂涂料有羟基乙烯基醚共聚物( PFEVE) 涂料等。 2.4 水性氟树脂涂料 随着人们环保意识的加强,水性涂料将成为21世纪的主流产品之一,因此,水性氟树脂涂料已成为当今涂料研究的热点。水性氟树脂涂料一般是由含氟烯烃、乙烯基醚、含羧基化合物和水溶性氨基树脂共聚而制得。研究较多的有三氟氯乙烯共聚物涂料、四氟氯乙烯共聚物涂料及偏氟乙烯共聚物涂料等。降低水性氟树脂涂料的成膜温度是研究的热点。目前,日本旭硝子公司的PFEVE 乳胶成膜温度为35～50 ℃。国内水性氟树脂涂料也在积极研究之中,研究焦点也集中在如何降低成膜温度上。
涂料英才网：由氟烯烃聚合物或氟烯烃与其他单体的共聚物为主要成膜物质的涂料称之为“氟碳涂料”（fluorocarbon coating），我国也习惯地称为氟涂料或含氟涂料。 1938年新泽西杜邦（Du pont）研究室.R.Plunkett 博士发明了聚四氟乙烯（PTFE），在此基础上，杜邦公司于1946年率先开发成功商品名称为“Teflon”的氟碳涂料，开辟了氟碳涂料的先河。以PTFE制造的氟碳涂料在仪器炊具、电熨斗及汽车零部件等工业产品的表面涂装领域获得了广泛地应用。 1965阿托-菲纳公司推出了PVDF(聚偏二氟乙烯树脂)并以商品名称为“Kynar 500”的产品实现了商品化，广泛用于生产建筑涂料。 此后于20世纪70年代杜邦公司大规模工业化生产了“PVF”(聚氟乙烯树脂)，作为一种含氟量最少，生产成本较低的氟碳树脂，当前在包装容器的内壁涂料等方面还有所应用。 以上三种氟碳树脂皆属于结晶性聚合物，不溶于有机溶剂，只能够制成在溶剂中的分散体，干燥时需要在230℃以上的温度下烧结成膜。由于其不能象通常的溶剂可溶性涂料那样涂装和干燥，因此限制了其应用范围。 直到1982年日本旭硝子（Asahi Glass）株氏会社推出了商品名称为“Lumiflon”的氟烯烃和烷基乙烯醚的交替排列的共聚树脂（FEVE），才提供了氟碳树脂在芳烃、酯类、酮类或醇醚类溶剂中的可溶性，克服了前述氟碳树脂必须高温烧结的缺点，使由其制成的氟碳涂料在室温或低温条件下固化成膜成为可能，从而极大地拓展了氟碳涂料的应用范围，并获得了极为广泛的应用。 和上述PTFE、PVDF、PVF氟碳树脂制成的涂料相比较，以FEVE 氟碳树脂制成的氟碳涂料具有以下特点： ——在有机溶剂中的可溶性 ——可以在常温或低温条件下固化 ——可以制成有光泽的、透明的涂膜 ——提供了颜料在树脂溶液中的良好分散性
硅橡胶和硅树脂什么区别硅橡胶一般是用含不饱和双键的硅油，加填料经混炼和密炼而成；硅树脂，是一个很大的概念，从用途来说，硅树脂（或硅油）是制造硅橡胶或者塑料的原材料。硅橡胶（英文名称：Silicone rubber），分热硫化型（高温硫化硅胶HTV）、室温硫化型（RTV），其中室温硫化型又分缩合反应型和加成反应型。高温硅橡胶主要用于制造各种硅橡胶制品，而室温硅橡胶则主要是作为粘接剂、灌封材料或模具使用。热硫化型用量最大，热硫化型又分甲基硅橡胶（MQ）、甲基乙烯基硅橡胶（VMQ，用量及产品牌号最多）、甲基乙烯基苯基硅橡胶PVMQ耐低温、耐辐射），其他还有睛硅橡胶、氟硅橡胶等。硅橡胶具有优异的耐热性、耐寒性、介电性、耐臭氧和耐大气老化等性能，硅橡胶突出的性能是使用温度宽广，能在-60℃（或更低的温度）至+250℃（或更高的温度）下长期使用。但硅橡胶的抗张强度和抗撕裂强度等机械性能较差，在常温下其物理机械性能不及大多数合成橡胶，且除腈硅、氟硅橡胶外，一般的硅橡胶耐油、耐溶剂性能欠佳，故硅橡胶不宜用于普通条件的场合，但非常适用于许多特定的场合。硅树脂，学名聚硅氧烷树脂(英文名：Silicone resin)是具有高度交联网状结构的聚有机硅氧烷，兼具有机树脂及无机材料的双重特性，硅树脂具有独特的物理化学性能。硅树脂的分类硅树脂是以硅—氧—硅为主链，硅原子上联接有有机基的交联型的半无机高聚物。它是随着直接法生产有机硅单体硅树脂具有突出的耐候性，是任何一种有机树脂所望尘莫及的，即使在紫外线强烈照射下，硅树脂也耐泛黄。硅树脂胶粘剂、有机硅胶粘剂按原材料来源可分为以硅树脂为基料的胶粘剂和以硅橡胶为基料的胶粘剂，前者主要用于胶接金属和耐热，硅树脂对铁、铝和锡之类的金属胶接性能好,对玻璃和陶瓷也容易胶接，但对铜的粘附力较差。以纯硅树脂为基料的有机硅胶粘剂。硅树脂涂料有不少缺点：成膜性能较差，包括固化温度高、时间长，大面积施工不方便，且涂膜对底层附着力差。用氟
