全局负载均衡解决方案
1 需求分析
无论用户的数据中心内部采用多么完善的冗余机制、安全防范工具以及先进的负载均衡技术，单个数据中心的运行方式仍然不能保证关键业务可以7*24不间断运行。
而为了满足处于全球范围内不同地点的用户在访问应用时可以具备相同的快速访问感受，单一的数据中心却完法实现。
基于以上两个最主要的原因，用户通过在不同物理位置构建多个数据中心的方式已经成为用户的必然选择。然而，在构建了多个数据中心后，如何通过有效手段实现多个数据中心间的协调工作，引导用户访问最优的站点，或者当某个站点出现灾难性故障后使用户仍然可以访问其他站点上的关键业务等问题成为用户最关注的问题。
2 Radware 全局负载均衡解决方案
Radware 的全局负载均衡解决方案能够帮助客户通过将相同服务内容布署在处于不同物理地点的多个数据中心中得到更高的可用性、性能、以及更加经济和无懈可击的安全性，以便在全球范围内的客户获得更快的响应时间。
Radware的全局负载均衡解决方案支持Radware 下一代APSolute OS 软件体系结构的全部功能，彻底解决了网络可用性、性能和安全问题，使得应用在多个数据中心中获得更高的灵敏并具有自适应性。配合Radware 的高速度、高容量ASIC芯片+NP处理器的专用硬件应用交换设备，可有效保障网络应用的高可用性、提升网络性能，加强安全性，全面提升IT服务器等网络基础设施的升值潜力。
结合Radware多年来在智能应用流量管理领域的经验，以及对用户实际需求的分析，我们认为负载均衡器应具备如下功能：
?能够通过唯一的IP地址或域名的方式作为所有提供相同服务的数据中心的逻辑入口点。
?全局负载均衡交换机具有灵活的流量分配算法与机制，以确保用户总能访问可以为其提供最优服务的数据中心的内容。
?通过部署高性能的负载均衡产品，能够及时发现各数据中心或数据中心内部的服务器的健康状况，当某个数据中心出现故障时，保证把后续用户的访问导向到正常运行的数据中心上。
?针对基于会话的业务，可以提供多种会话保持机制，确保用户在处理业务时的连续性。避免将用户的相同会话的业务请求，分配到不同的数据中心而造成访问失败。
?应具备安全过虑及防DOS/DDOS的功能，为服务器提供多一层安全保障
?具有很好的升级与可扩展性，能够适应特定的和不断变化的业务需求。
2.1 方案拓扑图
2.2 AppDirector-Global实现全局及本地负载均衡
在全局及本地负载均衡方面，AppDirector-Global主要在网络中实现以下功能：
2.2.1 全局负载均衡策略
Radware支持多种全局负载均衡策略，能够通过唯一的IP地址或域名的方式作为所有提供相同服务的数据中心的逻辑入口点。根据用户的实际情况，可以选择其中以下的一种，也可以组合同时使用。
方式一基于DNS 重定向
支持基于Local DNS位置的就近性解析功能。当用户通过域名方式进行访问时，可以根据用户使用的Local DNS位置进行就近性计算，将最佳站点的IP地址解析给用户。
方式二基于网络就近性判断和广域三角重定向
与方式一相比，本全局负载均衡策略的不同点也是最大优点在于：AppDirector-Global不仅可以解析相应的域名，同时还根据用户真实IP 地址来进行最优站点计算和判断，最终将用户流量重定向相应的服务节点上。当用户请求的服务使用的协议不具有类似于“HTTP 302”的重定向命令时，该策略的顺利实现利用Radware AppDirector-Global产品所独具的“广域三角重定向”能力来完成服务的重定向。
方式三基于http重定向
当用户请求的服务使用的是http的协议时，可以通过对用户真实的IP地址位置进行就近性计算，由AppDirector-Global发送“HTTP 302”的重定向命令，指引用户访问最佳站点。
方式四基于rtsp重定向
当用户请求的服务使用的是rtsp的协议时，可以通过就近性计算，由AppDirector-Global发送“HTTP 302”的重定向命令，指引用户访问最佳站点。
2.2.2 就近性计算
为了能够准确计算出全球范围的用户在访问资源时，能够将用户导向”最优”的数据中心前，全局负载均衡器必需经过周密的运算，对用户到各站点之间的距离、延时、及当前数据中心的负载情况等因素全部考虑后，才能真正判断出当前“最优”的服务数据中心。
Radware的设备支持两种就近性计算的方法,建议采用两种方式并存使用。
方式一静态就近性运算
该方式采用静态地址表的方式对用户的请求进行引导。当用户的IP地址或LDNS的IP地址命中静态地址表时，AppDirector-Global直接将用户导向已定义的最佳站点。当没有命中静态地址表时，则采用动态就近性运算方式。
方式二动态就近性运算
Radware的动态就近性方式已申请专利，该方式可以根据用户真实位置或LDNS与各站点的往返延时、hops、及各站点的当前负载情况，进行组合运算(三个条件可以设置计算权值),将用户导向最佳站点。
为避免动态计算时为用户带来的访问延时，Radware设备对已查询过的IP地址采用C类地址的计算结果保存方式，对于在同一C类地址内的用户，直接调用已查计算过的地果。另外，可以手工设置计算结果的保留时间。
2.2.3 健康状况检查
AppDirector-Global可靠的健康状况检查可以保证用户获得最佳的服务站点。AppDirector-Global可以监视服务器在IP、TCP、UDP、应用和内容等所有协议层上的工作状态。如果发现故障，用户即被透明地重定向到正常工作的服务站点上。这可以保证用户始终能够获得他们所期望的信息。
为了确保服务正常运行，AppDirector-Global监控从Web 服务器、中间件服务器到后端数据库服务器的整个路径上工作状态，确保整个数据路径上的服务器都处于正常状态。如果存在一个故障服务器，AppDirector-Global则不会将用户分配到这个发生故障路径的服务器，从而保证为用户提供透明的数据完整性保障。
2.2.4 交易完整性的可靠保证
AppDirector-Global基于DNS会话保持的特性，可以保证用户的相同会话请求始终保持在同一站点的服务器上。
为了保证用户在访问具有会话连续性业务时不会被负载均衡器分配到不同的服务器上，AppDirector-Global 在提供本地负载均衡的同时，还可以具备基于cookie,session,source IP等方式将用户的请求定位在相同的服务器上。
2.2.5 完全的容错与冗余
AppDirector-Global的配置提供设备间的完全容错，以确保网络最大的可用性。两台AppDirector-Global设备工作在冗余模式下，通过网络相互检查各自的工作状态，为其所管理的应用保障完全的网络可用性。它们可工作于“主用-备用”模式或“主用-主用”模式，在“主用-主用”模式下，因为两个设备都处于工作状态，从而最大限度地保护了投资。并且所有的信息都可在设备间进行镜像，从而提供透明的冗余和完全的容错，确保在任何时候用户都可以获得从点击到内容的最佳服务。
2.2.6 通过正常退出服务保证稳定运行
当需要进行服务器升级或系统维护时，AppDirector保证稳定的服务器退出服务以避免服务中断。当选定某台服务器要从服务器退出服务后，AppDirector将不会将任何新的用户分配到该服务器。但是，它可以要退出服务的服务器上完成对当前用户的服务。从而保证了无中断的优质服务，以及服务器组的简易管理能力。
2.2.7 智能的服务器服务恢复
将重新启动的服务器应用到服务中时，避免新服务器因突然出现的流量冲击导致系统故障是非常重要的。所以，在将新服务器引入服务器组时，AppDirector将逐渐地增加分配到该服务器的流量，直至达到其完全的处理能力。从而不仅保证用户在服务器退出服务时，同时还保证服务器在启动期间以及应用程序开始时，均能获得不间断服务。
2.2.8 通过负载均衡优化服务器资源
AppDirector执行复杂的负载均衡算法，在多个本地和远程服务器间动态分配负载。这些算法包括循环、最少用户数、最小流量、Native Windows NT 以及定制代理支持。除了这些算法，AppDirector还可以为每个服务器分配一个可以配置的性能加权，从而提高服务器组的性能。
2.2.9 应用交换
AppDirector根据IP 地址、应用类型和内容类决定流量分配。这样，管理员就可以为不同类型的应用程序分配不同的服务器资源。应用交换支持不同协议上的各种应用，包括TCP、UDP、IP、Telnet、Rshell、TFTP、流、被动、e-mail、DNS、VOIP 等等。Radware 还为运行于动态端口并要求同步的应用设计了特殊支持功能。
2.2.10 URL交换
AppDirector完全支持URL 交换，根据URL 和HTTP 信息分配流量。每个URL 都可以重定向到某服务器，或在多个服务器之间进行负载均衡，从而提供优化的Web 交换性能。根据URL 文本中包含的信息，AppDirector可以保持客户持续性，从而保证内容的个性化。
2.2.11 内容交换
内容交换使管理员可以根据交易的内容来分配服务器资源。例如，CGI 脚本可以位于一个单独的服务器组，当发生对该内容的请求时，会话就被重定向到其中某个服务器。AppDirecto-Global的内容交换能力可以广泛支持SSL ID 和Session ID，保持客户持续性，保证最佳流量管理和应用内容个性化。
2.3 AppDirecto-Global实现带宽管理
带宽管理软件模块是一个简单的概念主要的思想就是能够按照一系列标准区分用户流量，然后为每种数据包或者会话指定不同的优先级来使用有限的带宽。它允许网络管理者完全而有效的控制他们可用的带宽，使用这些功能可以按照一系列标准，指定应用程序的优先次序，同时还考虑了每个应用程序已使用的带宽。
在确定了会话的优先级后可以对带宽限制进行配置以保证一些应用程序使用的带宽没有超过预先定义的带宽限制。
2.4 AppDirecto-Global实现端到端应用安全解决方案
应用安全软件模块包含的一组功能集使Radware 的产品能够保护敏感的网络资源不受到各种安全问题的影响。此系统包括一些基本的安全措施例如服务器过载保护和能够将资源从一般的Internet 资源中隐藏起来。同时还能够为使用SynApps 流量管理的敏感资源提供高级的安全性，这包括检测并预防1500多个恶意攻击信息，包括特洛伊木马、后门、DoS 和DdoS 攻击。
此模块能够处理以下攻击：
?拒绝服务(DOS/DDOS) 攻击
?缓冲区溢出/超限
?利用已知的Bugs，误配置和默认的安装问题来进行攻击
?在攻击前探测流量
?未授权的网络流量
?后门/特洛伊木马
?端口扫描(Connect & Stealth)
3 Radware 全局解决方案的优势
3.1 AppDirector-Global同时支持本地和全局服务器负载均衡
Radware 的AppDirector-Global既可以进行本地的服务器负载均衡，也可以同时进行全局服务器的负载均衡，这样，对于一个系统来说，在刚开始只需要本地服务器负载均衡的时候，可以购买Radware的AppDirector 来进行本地的服务器负载均衡，AppDirector相对AppDirector-Global来说比较便宜，可以节省用户的投资，随着业务量的不断增加，如果用户需要进行全局的服务器负载均衡，可以非常方便的把现有的AppDirector 通过license升级为AppDirector-Global可以充分利用原有的投资，避免不必要的浪费。
3.2 Radware的全局三角传输技术可以确保真正的网络就近性判断
Radware在全局重定向解决方案上可以支持HTTP重定向，DNS重定向，全局三角传输重定向（Radware 专利技术）。其专利技术的三角传输全局重定向技术可以解决HTTP,DNS重定向的某些局限性。而其他厂商目前只支持HTTP，DNS重定向技术，所以在特定的HTTP和DNS重定向无法满足用户需求的情况下只有Radware的解决方案可以满足用户的需求。
?HTTP重定向的问题：
HTTP重定向技术使用了HTTP协议自带的重定向机制，所以不需要用户做相应的改动，但是由于HTTP 重定向技术制支持HTTP协议的重定向，如果用户除了HTTP业务还有其他的应用需要作全局的重定向，HTTP重定向技术就无法满足用户的需求了。
?DNS重定向的问题：
DNS重定向技术由于是发生在用户DNS解析阶段，所以DNS重定向技术可以支持所有通过DNS解析的应用的全局重定向，但是由于DNS重定向在做就进性检测的时候检测的是用户设置的DNS服务器的地址，而不是用户的真实IP，所有就近性的检查不是针对用户的IP的，这样在一个城域网的环境中，DNS服务器只有一个，这样用户的访问会集中到离DNS服务器近的站点，没有做到真正的用户就近重定向。
由于HTTP重定向以及DNS重定向技术存在的问题，所以在某些情况下，HTTP重定向技术和DNS重定向技术无法满足用户的需求，比如一个运营商在一个城域网内部署流媒体服务，HTTP重定向无法进行流媒体业务的重定向，而DNS重定向的就近性检查是针对用户的DNS服务器进行的，在城域网中，由于一个运营商的DNS服务器只有一个，这样，如果通过DNS重定向的方式，会造成用户的就近性检查不准，从而使得靠近DNS服务器的服务点的用户数量大，而其他服务点的用户数量少，所以DNS重定向的方式也无法满足用户的需求。
Radware的全局三角传输技术可以很好的解决上述2个问题:
?持流媒体业务的全局重定向
?准确的就近性判断
Radware的全局重定向技术可以对各种应用进行全局重定向，另外Radware的全局重定向在就近性检测是对用户的真实ＩＰ进行的就近性的检查，就近性的检测是真实的
3.3 Radware的全局重定向技术可以支持三级的重定向
Radware的全局重定向技术，可以通过各种重定向方法的混合使用，实现三级的全局服务器重定向，目前只有Radware的解决方案可以实现该功能。
通过三级重定向技术，使得站点的无限扩充成为可能。
全局负载均衡解决方案 1 需求分析 无论用户的数据中心内部采用多么完善的冗余机制、安全防范工具以及先进的负载均衡技术，单个数据中心的运行方式仍然不能保证关键业务可以7*24不间断运行。 而为了满足处于全球范围内不同地点的用户在访问应用时可以具备相同的快速访问感受，单一的数据中心却完法实现。 基于以上两个最主要的原因，用户通过在不同物理位置构建多个数据中心的方式已经成为用户的必然选择。然而，在构建了多个数据中心后，如何通过有效手段实现多个数据中心间的协调工作，引导用户访问最优的站点，或者当某个站点出现灾难性故障后使用户仍然可以访问其他站点上的关键业务等问题成为用户最关注的问题。 2 Radware 全局负载均衡解决方案 Radware 的全局负载均衡解决方案能够帮助客户通过将相同服务内容布署在处于不同物理地点的多个数据中心中得到更高的可用性、性能、以及更加经济和无懈可击的安全性，以便在全球范围内的客户获得更快的响应时间。 Radware的全局负载均衡解决方案支持Radware 下一代APSolute OS 软件体系结构的全部功能，彻底解决了网络可用性、性能和安全问题，使得应用在多个数据中心中获得更高的灵敏并具有自适应性。配合Radware 的高速度、高容量ASIC芯片+NP处理器的专用硬件应用交换设备，可有效保障网络应用的高可用性、提升网络性能，加强安全性，全面提升IT服务器等网络基础设施的升值潜力。 结合Radware多年来在智能应用流量管理领域的经验，以及对用户实际需求的分析，我们认为负载均衡器应具备如下功能：
?能够通过唯一的IP地址或域名的方式作为所有提供相同服务的数据中心的逻辑入口点。 ?全局负载均衡交换机具有灵活的流量分配算法与机制，以确保用户总能访问可以为其提供最优服务的数据中心的内容。 ?通过部署高性能的负载均衡产品，能够及时发现各数据中心或数据中心内部的服务器的健康状况，当某个数据中心出现故障时，保证把后续用户的访问导向到正常运行的数据中心上。 ?针对基于会话的业务，可以提供多种会话保持机制，确保用户在处理业务时的连续性。避免将用户的相同会话的业务请求，分配到不同的数据中心而造成访问失败。 ?应具备安全过虑及防DOS/DDOS的功能，为服务器提供多一层安全保障 ?具有很好的升级与可扩展性，能够适应特定的和不断变化的业务需求。 2.1 方案拓扑图 2.2 AppDirector-Global实现全局及本地负载均衡 在全局及本地负载均衡方面，AppDirector-Global主要在网络中实现以下功能： 2.2.1 全局负载均衡策略 Radware支持多种全局负载均衡策略，能够通过唯一的IP地址或域名的方式作为所有提供相同服务的数据中心的逻辑入口点。根据用户的实际情况，可以选择其中以下的一种，也可以组合同时使用。
负载均衡解决方案 公司：XX 日期：XX年XX月XX日
目录 1. 负载均衡概述 (3) 2. 项目现状 (3) 3. 项目需求分析 (4) 4. 项目解决方案 (4) 5. 负载均衡结构介绍 (7) 5.1. 负载均衡 (7) 5.2. 负载均衡实现设备[2] (8) 5.3. 负载均衡系统结构 (9) 5.3.1. 两层结构的负载均衡系统 (9) 5.3.2. 三层结构的负载均衡系统 (9) 5.4. 负载均衡实现的方法 (11) 6. Web服务器集群环境配置与测试 (11) 6.1. 搭建环境 (11) 6.1.1. 软硬件环境的搭建 (11) 6.1.2. 软件的安装与配置 (11) 6.2. 环境的测试 (13) 6.3. 集群系统负载均衡测试 (13) 6.4. 集群系统负载均衡测试分析 (13) 6.5. 本系统的不足之处 (14)
1.负载均衡概述 为了提高集群系统对用户的快速响应与整体吞吐量，必须采取一定的策略将Web访问均衡地分配到集群中的每一个服务器。基于此思想本文针对传统的单机思想给出了一种多机三层结构的负载均衡系统。实验结果表明了它在负载均衡方面的优越性。 Internet的快速增长，特别是电子商务应用的发展，使Web应用成为目前最重要最广泛的应用，Web服务器动态内容越来越流行。目前，网上信息交换量几乎呈指数增长，需要更高性能的Web服务器提供更多用户的Web服务，因此，Web服务器面临着访问量急剧增加的压力，对其处理能力和响应能力等带来更高的要求，如果Web 服务器无法满足大量Web访问服务，将无法为用户提供稳定、良好的网络应用服务。 由于客观存在的服务器物理内存、CPU 处理速度和操作系统等方面的影响因素，当大量突发的数据到达时，Web服务器无法完全及时处理所有的请求，造成应答滞后、请求丢失等，严重的导致一些数据包因延时而重发，使传输线路和服务器的负担再次增加。传统的方法是提高Web 服务器的CPU 处理速度和增加内存容量等硬件办法但无论如何增加Web 服务器硬件性能，均无法满足日益增加的对用户的访问服务能力。 面对日渐增加的Web 访问服务要求，必须对Web 服务器按一定策略进行负载分配。利用负载均衡[1]的技术，按照一定策略将Web 访问服务分配到几台服务器上，负载处理对用户透明，整体上对外如同一台Web 服务器为用户提供Web服务。 2.项目现状 本案例公司中现有数量较多的服务器群： ?WEB网站服务器 4台
PS：Nginx/LVS/HAProxy是目前使用最广泛的三种负载均衡软件，本人都在多个项目中实施过，参考了一些资料，结合自己的一些使用经验，总结一下。 一般对负载均衡的使用是随着网站规模的提升根据不同的阶段来使用不同的技术。具体的应用需求还得具体分析，如果是中小型的Web应用，比如日PV小于1000万，用Nginx就完全可以了；如果机器不少，可以用DNS轮询，LVS所耗费的机器还是比较多的；大型网站或重要的服务，且服务器比较多时，可以考虑用LVS。一种是通过硬件来进行进行，常见的硬件有比较昂贵的F5和Array等商用的负载均衡器，它的优点就是有专业的维护团队来对这些服务进行维护、缺点就是花销太大，所以对于规模较小的网络服务来说暂时还没有需要使用；另外一种就是类似于Nginx/LVS/HAProxy的基于Linux的开源免费的负载均衡软件，这些都是通过软件级别来实现，所以费用非常低廉。 目前关于网站架构一般比较合理流行的架构方案：Web前端采用 Nginx/HAProxy+Keepalived作负载均衡器；后端采用MySQL数据库一主多从和读写分离，采用LVS+Keepalived的架构。当然要根据项目具体需求制定方案。 下面说说各自的特点和适用场合。 一、Nginx Nginx的优点是： 1、工作在网络的7层之上，可以针对http应用做一些分流的策略，比如针对域名、目录结构，它的正则规则比HAProxy更为强大和灵活，这也是它目前广泛流行的主要原因之一，Nginx单凭这点可利用的场合就远多于LVS了。 2、Nginx对网络稳定性的依赖非常小，理论上能ping通就就能进行负载功能，这个也是它的优势之一；相反LVS对网络稳定性依赖比较大，这点本人深有体会； 3、Nginx安装和配置比较简单，测试起来比较方便，它基本能把错误用日志打印出来。LVS的配置、测试就要花比较长的时间了，LVS对网络依赖比较大。 3、可以承担高负载压力且稳定，在硬件不差的情况下一般能支撑几万次的并发量，负载度比LVS相对小些。 4、Nginx可以通过端口检测到服务器内部的故障，比如根据服务器处理网页返回的状态码、超时等等，并且会把返回错误的请求重新提交到另一个节点，不过其中缺点就是不支持url来检测。比如用户正在上传一个文件，而处理该上传的节点刚好在上传过程中出现故障，Nginx会把上传切到另一台服务器重新处理，而LVS就直接断掉了，如果是上传一个很大的文件或者很重要的文件的话，用户可能会因此而不满。 5、Nginx不仅仅是一款优秀的负载均衡器/反向代理软件，它同时也是功能强大的Web应用服务器。LNMP也是近几年非常流行的web架构，在高流量的环境中稳定性也很好。 6、Nginx现在作为Web反向加速缓存越来越成熟了，速度比传统的Squid服务器更快，可以考虑用其作为反向代理加速器。 7、Nginx可作为中层反向代理使用，这一层面Nginx基本上无对手，唯一可以对比
双节点数据库负载均衡解决方案 问题的提出？ 在SQL Server数据库平台上，企业的数据库系统存在的形式主要有单机模式和集群模式（为了保证数据库的可用性或实现备份）如：失败转移集群（MSCS）、镜像（Mirror）、第三方的高可用（HA）集群或备份软件等。伴随着企业的发展，企业的数据量和访问量也会迅猛增加，此时数据库就会面临很大的负载和压力，意味着数据库会成为整个信息系统的瓶颈。这些“集群”技术能解决这类问题吗？SQL Server数据库上传统的集群技术 Microsoft Cluster Server(MSCS) 相对于单点来说Microsoft Cluster Server(MSCS)是一个可以提升可用性的技术，属于高可用集群，Microsoft称之为失败转移集群。 MSCS 从硬件连接上看，很像Oracle的RAC，两个节点，通过网络连接，共享磁盘；事实上SQL Server 数据库只运行在一个节点上，当出现故障时，另一个节点只是作为这个节点的备份； 因为始终只有一个节点在运行，在性能上也得不到提升,系统也就不具备扩展的能力。当现有的服务器不能满足应用的负载时只能更换更高配置的服务器。 Mirror 镜像是SQL Server 2005中的一个主要特点，目的是为了提高可用性，和MSCS相比，用户实现数据库的高可用更容易了，不需要共享磁盘柜，也不受地域的限制。共设了三个服务器，第一是工作数据库（Principal Datebase），第二个是镜像数据库（Mirror），第三个是监视服务器（Witness Server，在可用性方面有了一些保证，但仍然是单服务器工作；在扩展和性能的提升上依旧没有什么帮助。
一、用户需求 本案例公司中现有数量较多的服务器群： WEB网站服务器 4台 邮件服务器 2台 虚拟主机服务器 10台 应用服务器 2台 数据库 2台（双机+盘阵） 希望通过服务器负载均衡设备实现各服务器群的流量动态负载均衡，并互为冗余备份。并要求新系统应有一定的扩展性，如数据访问量继续增大，可再添加新的服务器加入负载均衡系统。 二、需求分析 我们对用户的需求可分如下几点分析和考虑： 1.新系统能动态分配各服务器之间的访问流量；同时能互为冗余，当其中 一台服务器发生故障时，其余服务器能即时替代工作，保证系统访问的 不中断； 2.新系统应能管理不同应用的带宽，如优先保证某些重要应用的带宽要 求，同时限定某些不必要应用的带宽，合理高效地利用现有资源；
3.新系统应能对高层应用提供安全保证，在路由器和防火墙基础上提供了 更进一步的防线； 4.新系统应具备较强的扩展性。 o容量上：如数据访问量继续增大，可再添加新的服务器加入系统； o应用上：如当数据访问量增大到防火墙成为瓶颈时，防火墙的动态负载均衡方案，又如针对链路提出新要求时关于Internet访问 链路的动态负载均衡方案等。 三、解决方案 梭子鱼安全负载均衡方案总体设计 采用服务器负载均衡设备提供本地的服务器群负载均衡和容错，适用于处在同一个局域网上的服务器群。服务器负载均衡设备带给我们的最主要功能是：
当一台服务器配置到不同的服务器群（Farm）上，就能同时提供多个不同的应用。可以对于每个服务器群设定一个IP地址，或者利用服务器负载均衡设备的多TCP端口配置特性，配置超级服务器群（SuperFarm），统一提供各种应用服务。
Array Networks 链路负载均衡解决方案 －Array APV系列、AppVelocity应用于企业网络优化
目录 1. 多链路接入背景介绍 (3) 1.1 单链路接入单点故障 (3) 1.2 运营商之间互访 (4) 1.3 双链路解决方案的产生以及其衍生的问题 (4) 2. Array 提供最佳的解决方案 (6) 2.1 方案介绍 (6) 2.2 流出（Outbound）流量处理 (7) 2.3 其它重要功能设置: (8) 2.4 流入（Inbound）流量处理 (8) 3. 解决方案功能特点介绍 (10) 3.1. 全面的链路监控能力 (10) 3.2. 全路经健康检查 (10) 3.3. 策略路由 (11) 3.4. APV-LLB的链路负载均衡解决方案具有以下功能和优点： (11) 3.5. 链路优化功能与其他应用性能提高功能 (11) 3.5.1. Http 压缩功能 (11) 3.5.2. Cache 功能 (11) 3.5.3. Connection Multiplexing（连接复用）技术 (12) 3.5.4. Connection Pooling（连接池）技术 (12) 3.5.5. Array SpeedStack?技术 (12) 3.6. 安全防护功能 (13) 3.7. Cluster技术 (13) 3.8. Array APV 配置管理 (14) 3.9. 可扩展性 (14) 3.9.1. 服务器负载均衡与广域网负载均衡 (14) 3.9.2. 扩展的SSL加速适用于电子商务 (14) 4. 链路负载均衡对企业的价值 (14)
1SJ tit works ***** 单位 A10负载均衡解决方案 A10 Networks Inc. 1SJ tit works
目录 1.项目概述 (1) 2.需求分析及讨论 (1) 2.1应用系统所面临的共性问题 (1) 2.2需求分析 (2) 3.A10公司负载均衡解决方案 (3) 3.1网络结构图 (3) 3.2A10负载均衡解决方案 (3) 3.2.1APP Server负载均衡的实现 (4) 3.2.2应用优化的实现 (4) 3.3解决方案说明 (5) 3.4方案的优点 (6) 4.A10 AX的优点及各型号指标总结 (7) 5.A10公司简介 (7) 6.AX介绍 (8) 6.1 A10公司AX简介 (8) AX系列功能 (8)
1. 项目概述 2. 需求分析及讨论 2.1应用系统所面临的共性问题 随着用户量增大及业务的发展，一个应用系统往往会出现各种问题。瓶颈可能出现在服务器、存储、网络设备，带宽等的性能不足，而运行一旦出现故障给业务带来的影响范围是巨大的，服务器可能出现的问题表现为如下几点： ?高可用问题 关健性应用要求7*24稳定运行不被中断，高可用性问题被放在首要位置。 ?利用“不平衡”现象 数据的大集中使得服务器的访问压力日益增大，服务器性能往往会成为一个系统的瓶颈，随着性能问题的产生，单点故障的发生也将比较频繁，为了解决这些问题，传统的方式多为采取更换更好的服务器并且采用双机备份系统提供服务的方式，这样必然存在 一半的资源浪费的情况，而在压力不断上升的情况下，这种动作讲不断的重复，不但服务器的利用率不平衡，而且持续引起投资的浪费。 ?“峰值”问题 服务器的处理多存在“波峰”和“波谷”的变化。而且“波峰”时，业务量大小的变化又不规律，这就使服务器不得不面对“峰值堵塞”问题。原有解决方法为增加服务器或主机数量，提高处理能力。但仍存在性能不平衡问题，且这样做，投资成本大。 ?多米诺”现象 单台服务器的设置，不可避免会出现“单点故障”，需要进行服务器“容错”。为实现容错，往往在主服务器旁安置一台或多台备份服务器。但这样做，平时只有一台服务器工作，其它服务器处于空闲状态，无法完全利用所有服务器的处理资源，当出现“峰值堵塞”时，“多米 诺”效应往往会发生，即所有服务器连续被“堵”至“死”。最终的结果将导致系统的瘫痪。 ?“扩展”不便 随着物理和应用的集中，服务器上所要处理的数据量(traffic )增大，客户交易产生

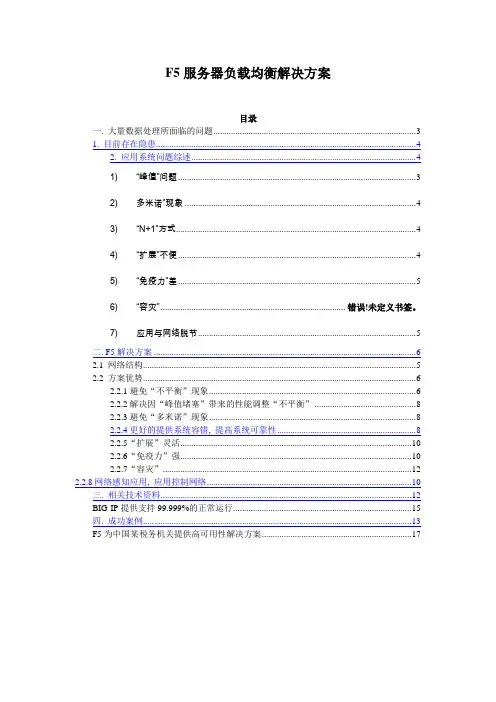

F5服务器负载均衡解决方案 目录 一．大量数据处理所面临的问题 (2) 1．目前存在隐患 (3) 2．应用系统问题综述 (3) 1)“峰值”问题 (4) 2)多米诺”现象 (4) 3)“N+1”方式 (4) 4)“扩展”不便 (5) 5)“免疫力”差 (5) 6)“容灾”.................................................................................... 错误!未定义书签。 7)应用与网络脱节 (6) 二．F5解决方案 (6) 2.1 网络结构 (6) 2.2 方案优势 (7) 2.2.1避免“不平衡”现象 (7) 2.2.2解决因“峰值堵塞”带来的性能调整“不平衡” (9) 2.2.3避免“多米诺”现象 (9) 2.2.4更好的提供系统容错，提高系统可靠性 (10) 2.2.5“扩展”灵活 (11) 2.2.6“免疫力”强 (12) 2.2.7“容灾” (13) 2.2.8网络感知应用，应用控制网络 (14) 三．相关技术资料 (17) BIG-IP提供支持99.999%的正常运行 (17) 四．成功案例 (19) F5为中国某税务机关提供高可用性解决方案 (19)
