电阻测试仪使用方法说明书
一、概述
电阻测试仪是一种用于测量电路中电阻值的设备，广泛应用于电子
工程、电力系统、通信设备等领域。本说明书旨在详细介绍电阻测试
仪的使用方法，帮助用户正确、高效地操作设备。
二、设备介绍
1. 外观描述
电阻测试仪外观精致紧凑，有LCD显示屏、操作按键和测试接口。设备采用优质材料制造，具有防震、防尘、防滑等特性，便于携带和
使用。
2. 技术指标
- 测量范围：0.01Ω - 10MΩ
- 准确度：±1%
- 工作电压：220V AC
- 重复性：0.5%
- 工作温度：0°C - 40°C

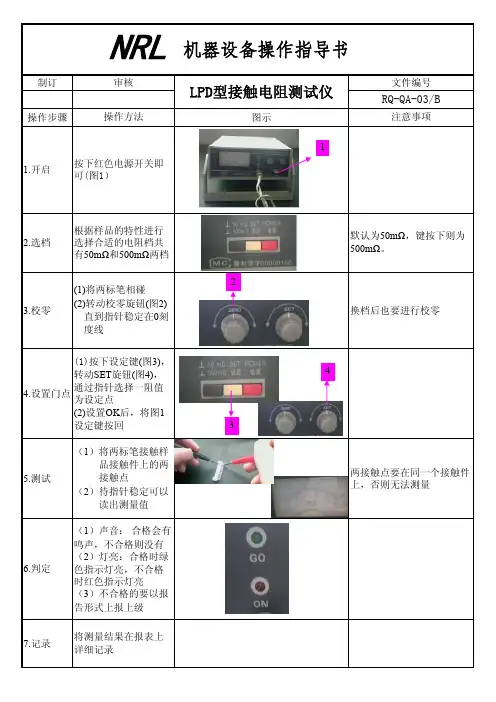

三、操作步骤
1. 准备工作
确保电阻测试仪电源正常连接，并插入合适的电源插座。待设备开
机启动完成后，显示屏将会显示主界面。
2. 测试接线
将待测试的电路中的电阻器按电阻值大小依次连接到电阻测试仪的
测试接口上。确保电路连接牢固、接触良好，避免松动或接触不良导
致测试结果不准确。
3. 设置测试参数
根据待测电路的特性，合理设置测试仪的参数。通过操作按键，进
入设置界面，选择合适的测量范围和精度，并根据需要设置温度补偿
等功能。确认设置后，返回主界面。
4. 进行测试
按下“开始”按钮，电阻测试仪将开始自动进行测试。待测试完成后，显示屏将显示测得的电阻值，并给出相应的测试结果。用户可根据需
要将结果记录下来或进行其他操作。
5. 关机
测试完成后，根据需要选择合适的关机方式。长按电源按钮进行强
制关机，或通过菜单中的关机选项进行正常关机。
四、注意事项
1. 在使用电阻测试仪前，确保自身安全，例如需要戴好绝缘手套，
避免触电危险。
2. 在测试过程中，尽量避免与测试接线触碰，以免干扰测试结果。
3. 预热时间可能会影响测试结果。在首次开机或长时间未使用后，建议进行一段时间的预热操作。
4. 若测试结果与预期不符，建议检查测试接线是否正确连接或考虑是否需要更换电阻器。
五、维护与保养
1. 定期清洁电阻测试仪外壳，使用干净的柔软布进行擦拭，避免使用化学溶剂。
2. 避免电阻测试仪受到强磁场或强电场的干扰，防止设备受损。
3. 如发现任何异常状况或设备故障，请及时停止使用，并联系专业维修人员进行检修和维护。
六、故障排除
在使用电阻测试仪过程中可能出现以下常见问题及解决方法：
1. 显示屏无显示或显示不正常：检查电源是否正常连接，确认无误后重新启动设备。
2. 测试结果不准确：检查电路连接是否良好，确保测试接线无松动或接触不良情况。
3. 设备异常发热：停止使用设备并联系专业人员进行检查和维修。
七、总结
本使用方法说明书详细介绍了电阻测试仪的外观、技术指标、操作
步骤、注意事项、维护与保养以及故障排除等内容。希望本说明书能
够帮助用户正确操作电阻测试仪，确保测量结果的准确性和工作安全。如有任何疑问或需要进一步了解，请及时联系我们。
