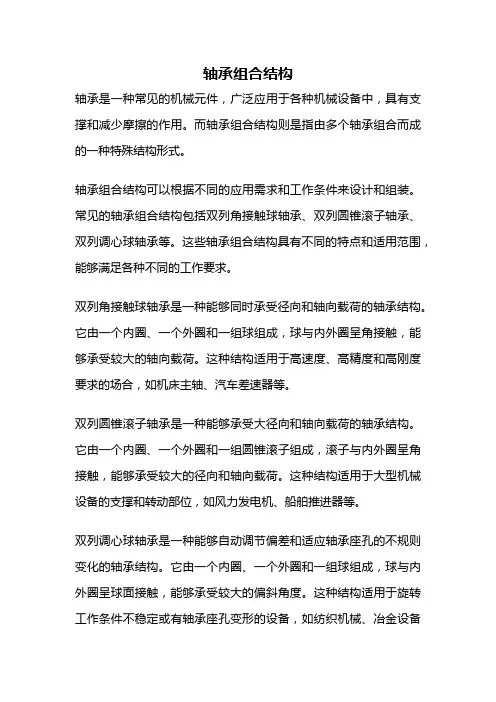

轴承类型及组合设计

浅析轴承的类型及组合设计

为了保证轴及轴上零件准确地绕规定的轴线转动，必须按照机械运动学原理约束轴的5个自由度，仅保留一个绕规定轴线转动的自由度。轴承就是用来支承轴及轴上零件、保持轴的旋转精度和减少转轴与支承之间摩擦和磨损的部件。

按轴承工作时的摩擦性质不同，轴承可分为滑动轴承和滚动轴承。按其承受载荷的方向，可分为承受径向载荷的向心轴承、承受轴向载荷的推力轴承和同时承受径向载荷与轴向载荷的向心推力轴承。

滑动轴承按其工作表面的摩擦状态可分为液体摩擦滑动轴承和非液体摩擦滑动轴承。液体摩擦滑动轴承的轴颈与轴承的工作表面完全被油膜隔开，所以摩擦因数很小，一般仅为0.001-0.008；非液体摩擦滑动轴承的轴颈与轴承工作表面之间虽有润滑油存在，但在表面局部凸起部分仍会发生金属的直接接触，因此，摩擦因数较大，容易磨损。

滚动轴承是精密机械中广泛应用的部件之一，它是依靠主要元件间的滚动接触来支承转动零件的。与滑动轴承相比，滚动轴承具有摩擦阻力小、启动灵活、效率高、润滑方便和互换件好等优点，而且它已标准化，对设计、使用、润滑、维护都很方便，因此在一般精密机械中应用较广。其缺点是抗干扰能力差，工作时有噪声，工作寿命不及液体摩擦滑动轴承。

1、滚动轴承的结构

轴与轴承的组合设计实验

轴与轴承的组合设计实验 一、实验目的 熟悉并掌握轴系结构设计中有关轴的结构设计、滚动轴承组合设计的基本方法。 二、实验设备 1、组合式轴系结构设计分析实验箱。 实验箱提供能进行减速器圆柱齿轮轴系、小圆锥齿轮轴系及蜗杆轴系结构设计实验的全套零件。 2、测量及绘图工具 300mm钢板尺、游标卡尺、内外卡钳、铅笔、三角板等。 三、实验内容与要求 1、根据下表选择每组的实验内容（实验题号） 2、进行轴的结构设计与滚动轴承组合设计 根据实验题号的要求，进行轴系结构设计，解决轴承类型选择，轴上零件定位固定轴承安装与调节、润滑及密封等问题。 3、绘制轴系结构装配图。 4、每人编写实验报告一份。 四、实验步骤

1、明确实验内容，理解设计要求。 2、复习有关轴的结构设计与轴承组合设计的内容与方法（参看教材有关章节）。 3、构思轴系结构方案。 （1）根据齿轮类型选择滚动轴承型号； （2）确定支承轴向固定方式（两端固定、一端固定、一端游动）； （3）根据齿轮圆周速度（高、中、低）确定轴承润滑方式（脂润滑、油润滑）； （4）选择端盖形式（凸缘式、嵌入式）并考虑透盖处密封方式（毡圈、皮碗、油沟）； （5）考虑轴上零件的定位与固定，轴承间隙调整等问题； （6）绘制轴系结构方案示意图。 4、组装轴系部件。 根据轴系结构方案，从实验箱中选取合适零件并组装成轴系部件、检查所设计组装的轴系结构是否正确。 5、绘制轴系结构草图。 6、测量零件结构尺寸（支座不用测量），并作好记录。 7、将所有零件放入实验箱内的规定位置，交还所借工具。 8、根据结构草图及测量数据，在3号图纸上用1：1比例绘制轴系结构装配图，要求装配关系表达正确，注明必要尺寸（如轴承跨距、齿轮直径与宽度、主要配合尺寸），填写标题栏和明细表。 9、写出实验报告。 五、实验结果处理 请画出轴系结构装配图（附3号图） 六、附图（可选的4种轴系结构）

滚动轴承的组合设计

课时授课计划 第六十三次课 【教学课题】：§14-11 滚动轴承的组合设计【教学目的】：掌握滚动轴承的组合设计的内容，方法 【教学重点及处理方法】：滚动轴承的组合设计的内容，方法 处理方法：详细讲解 【教学难点及处理方法】：轴承的组合设计的内容，方法 处理方法：举例讲解 【教学方法】: 讲授法 【教具】：课件 【时间分配】：引入新课5min 新课80 min 小结、作业5min

第六十三次课 【提示启发引出新课】 经过寿命计算选定了轴承的类型，如果没有合理的结构保证，则可能使轴承在工作时由于设计的一些理想条件得不到保证而不能在设计寿命内正常工作，甚至提前失效。因此必须在轴承的组合设计中考虑这些问题。 【新课内容】 §14-11 滚动轴承的组合设计 一、轴承的配置 1、正安装（面对面配置） 两轴承外圈窄端面相对。此方式结构简单，装拆、调整方便，但当轴受热膨胀时，轴承游隙会减小，所以应注意轴向游隙的调整，以防卡死。适合于传动零件在两轴承之间的场合。一般机器中多采用正安装。 2、反安装（背对背配置） 两轴承外圈窄端面相背。此方式轴系刚度较好，但结构

复杂，装拆、调整不便，在轴受热伸长时，轴承的游隙会增大。适合于传动零件处于外伸端的场合。 二、滚动轴承支承的轴系结构 滚动轴承的基本结构有三种基本类型。 1、双支点单向固定支承 每个轴承内、外圈沿轴向只有一个方向受约束。也叫两端固定。 2、单支点双向固定支承

一个支承限制轴的双向轴向位移（称固定支承），另一个支承可沿轴向移动（称游动支承），不能承受轴向负荷。适合于工作温度较高和支点跨距较大的场合。 3、双支点游动支承 两个支承均无轴向约束，又称两端游动支承。常用于人字齿轮场合，以防齿轮卡死和人字齿两侧受力不均匀。 三、滚动轴承的固定 1、周向固定 其作用是保证轴承受力后，轴承的内圈与轴颈、外圈与座孔之间不致于产生相对圆周运动。 利用外圈与轴承座孔、内圈与轴颈之间的配合进行固定；

机械设计课程设计轴承的设计及校核

第七章轴承的设计及校核 7.1轴承种类的选择 查《机械设计课程设计手册》第二版吴宗泽罗圣国主编高等教育出版社出版P62 滚动轴承由于采用两端固定，采用深沟球轴承。型号为6303和6300。 7.2深沟球轴承结构 深沟球轴承一般由一对套圈，一组保持架，一组钢球组成。其结构简单，使用方便，是生产最普遍，应用最广泛的一类轴承。 该类轴承主要用来承受径向负荷，但也可承受一定量的任一方向的轴向负荷。当在一定范围内，加大轴承的径向游隙，此种轴承具有角接触轴承的性质，还可以承受较大的轴向负荷。 深沟球轴承装在轴上以后，可使轴或外壳的轴向位移限制在轴承的径向游隙范围内。同时，当外壳孔和轴（或外圈对内圈）相对有倾斜时，（不超过8~—16~根据游隙确定）仍然可以正常地工作，然而，既有倾斜存在，就必然要降低轴承的使用寿命。 深沟球轴承与其它类型相同尺寸的轴承相比，摩擦损失最小，极限转速较高。在转速较高不宜采用推力球轴承的情况下，可用此类轴承承受纯轴向负荷。如若提高其制造精度，并采用胶木、青铜、硬铝等材质的实体保持架，其转速还可提高。 型号 内径d 外径D 宽度B 倒角r 额定负荷kN 钢球极限转速rpm 重量 kg mm inch mm inch mm inch mm inch 动态静态数量大小油脂油 635 5 .1969 19 .7840 6 .2362 0.3 .012 2.34 0.885 9 2.381 34000 40000 0.008 6300 10 .3937 35 1.3780 11 .4331 0.6 .024 8.20 3.50 7 6.350 15000 21000 0.053

滚动轴承的组合结构设计

滚动轴承的组合结构设计 尹庆玲 [摘要] 笔者根据多年的教学经验，从滚动轴承的轴向固定定位、调整、装配和拆卸、润滑和密封四方面阐述了滚动轴承的组合结构设计。 [关键词] 滚动轴承轴向固定定位调整装配和拆卸润滑和密封 [作者简介] 尹庆玲，女，柳州运输职业技术学院机电工程系讲师。广西柳州，545007 在《机械设计基础》课程教学中，滚动轴承装置设计这部分内容是生产一线技术人员直接接触最为广泛的实际问题。而传统教学中对此却不太重视，因此，把轴承的固定、装拆、调整、润滑、密封等实践性很强的技术问题重新整合为轴承的组合结构设计，使结构设计与工程实际技术问题紧密结合。 一、轴承的轴向固定定位 为保证滚动轴承轴系能正常传递轴向力且不发生窜动，在轴上零件定位固定的基础上，必须合理地设计轴系支点的轴向固定结构。典型的结构形式有三类： （一）两端固定 工作温度变化不大和支承跨距较小（跨距L<400mm）的短轴，宜采用两端都单向固定的形式，如图1所示。利用轴上两端轴承各限制一个方向的轴向移动，合在一起就可以限制轴的双向移动，轴的热伸长量可由轴承自身的游隙进行补偿，或用调整垫片调节，。 3 2 1 图1 （二）一端固定，一端游动 当轴较长或工作温度较高时，轴的热膨胀收缩量较大，宜采用一端双向固定、一端游动的结构，如图2所示。固定端由单个轴承或轴承组承受双向轴向力，而游动端则保证轴伸缩

时能自由游动。 （三）两端游动 要求能左右双向游动的轴，可采用两端游动的轴系结构。如图3所示，为人字齿轮传动的高速主动轴，为了自动补偿轮齿两侧螺旋角的误差，使轮齿受力均匀，采用允许轴系左右少量轴向游动的结构，故两端都选用圆柱滚子轴承。与其相啮合的低速齿轮轴系则必须两端固定，以便两轴都得到轴向定位。 二、滚动轴承装置的调整 （一）轴向间隙的调整 采用两端固定支承的轴承部件，为补偿轴在工作时的热伸长，在装配时应留有相应的轴向间隙。轴承间隙的调整方法有：①通过加减轴承端盖与轴承座端面间的垫片厚度来实现，如图1(a)所示；②通过调整螺钉1，经过轴承外圈压盖3，移动外圈来实现，在调整后，应拧紧防松螺母2，如图1(b)所示。 （二）轴上传动件位置的调整 在某些机器部件中，轴上传动件需要准确的轴向位置，这可以通过调整移动轴承的轴向位置来达到。如图4所示，是一小圆锥齿轮传动轴的结构图，轴系位置可以通过增减垫片1的厚度得以改变。垫片2则是用来调整轴承的轴向游隙。 图 2 图 3 图4

深沟球轴承设计

深沟球轴承设计计算 Ⅰ.编制说明: 1.沟道曲率半径必须满足Rimax<,Remax<,且Rimax

9. JB/T 10239-2001 滚动轴承零件冲压保持架技术条件 10. CSBTS 滚动轴承零件深沟和角接触球轴承套圈公差 11. CSBTS 深沟和角接触球轴承套圈沟形公差 12. CSBTS 深沟及角接触球轴承套圈沟道圆形偏差 设计轴承型号：6020 一. 轴承的基本(外形)尺寸的确定 依据型号算d,查GB(GB 276-1994,GB 274-2000) 可知D、B、r 轴承公称内径d=(mm) 轴承公称外径D=(mm) 轴承公称宽度T=(mm) 轴承单向最小倒角rsmin=(mm) 二、滚动体直径的设计 钢球直径Dw按下式计算: Dw=Kw (D-d) Kw分档取值见表1,Dw的取值精度为. 计算出Dw后,应从表2中选取接近计算值的标准钢球尺寸. 表1 Kw值 直径系列 100200300400 d(mm) d≤35~~~~ 35＜d≤120~~~~ 20＜d≤240~~~~ 标准钢球直径Dw mm 见GB/T 308-2002 滚动轴承钢球钢球与保持架中心圆直径Dwp

机械设计-滚动轴承习题与参考答案

习题与参考答案 一、选择题 从下列各小题给出的A、B、C、D答案中任选一个： 1 若转轴在载荷作用下弯曲较大或轴承座孔不能保证良好的同轴度，宜选用类型代号为的轴承。 A. 1或2 B. 3或7 C. N或NU D. 6或NA 2 一根轴只用来传递转矩，因轴较长采用三个支点固定在水泥基础上，各支点轴承应选用。 A. 深沟球轴承 B. 调心球轴承 C. 圆柱滚子轴承 D. 调心滚子轴承 3 滚动轴承内圈与轴颈、外圈与座孔的配合。 A. 均为基轴制 B. 前者基轴制，后者基孔制 C. 均为基孔制 D. 前者基孔制，后者基轴制 4 为保证轴承内圈与轴肩端面接触良好，轴承的圆角半径r与轴肩处圆角半径r1应满足的关系。 A. r=r1 B. r＞r l C. r＜r1 D. r≤r l 5 不宜用来同时承受径向载荷和轴向载荷。 A. 圆锥滚子轴承 B. 角接触球轴承 C. 深沟球轴承 D. 圆柱滚子轴承 6 只能承受轴向载荷。 A. 圆锥滚子轴承 B. 推力球轴承 C. 滚针轴承 D. 调心球轴承 7 通常应成对使用。 A. 深沟球轴承 B. 圆锥滚子轴承 C. 推力球轴承 D. 圆柱滚子轴承 8 跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用。 A. 深沟球轴承 B. 圆锥滚子轴承 C. 调心滚子轴承 D. 圆柱滚子轴承 9 不是滚动轴承预紧的目的。 A. 增大支承刚度 B. 提高旋转精度 C. 减小振动噪声 D. 降低摩擦阻力 10 滚动轴承的额定寿命是指同一批轴承中的轴承能达到的寿命。 A. 99％ B. 90％ C. 95％ D. 50％

11 适用于多支点轴、弯曲刚度小的轴及难于精确对中的支承。 A. 深沟球轴承 B. 圆锥滚子轴承 C. 角接触球轴承 D. 调心轴承 12 角接触轴承承受轴向载荷的能力，随接触角 的增大而。 A. 增大 B. 减小 C. 不变 D. 不定 13 某轮系的中间齿轮（惰轮）通过一滚动轴承固定在不转的心轴上，轴承内、外圈的配合应满足。 A. 内圈与心轴较紧、外圈与齿轮较松 B. 内圈与心轴较松、外圈与齿轮较紧 C. 内圈、外圈配合均较紧 D. 内圈、外圈配合均较松 14 滚动轴承的代号由前置代号、基本代号和后置代号组成，其中基本代号表示。 A. 轴承的类型、结构和尺寸 B. 轴承组件 C. 轴承内部结构变化和轴承公差等级 D. 轴承游隙和配置 15 滚动轴承的类型代号由表示。 A. 数字 B. 数字或字母 C. 字母 D. 数字加字母 二、填空题 16 滚动轴承的主要失效形式是和。 17 按额定动载荷计算选用的滚动轴承，在预定使用期限内，其失效概率最大为。 18 对于回转的滚动轴承，一般常发生疲劳点蚀破坏，故轴承的尺寸主要按计算确定。 19 对于不转、转速极低或摆动的轴承，常发生塑性变形破坏，故轴承尺寸应主要按计算确定。 20 滚动轴承轴系支点轴向固定的结构型式是：（1）；（2）；（3）。 21 轴系支点轴向固定结构型式中，两端单向固定结构主要用于温度的轴。 22 其他条件不变，只把球轴承上的当量动载荷增加一倍，则该轴承的基本额定寿命是原来的。 23 其他条件不变，只把球轴承的基本额定动载荷增加一倍，则该轴承的基本额定寿命是原来的。 24 圆锥滚子轴承承受轴向载荷的能力取决于轴承的。 25 滚动轴承内、外圈轴线的夹角称为偏转角，各类轴承对允许的偏转角都有一定的限制，允许的偏转角越大，则轴承的性能越好。 三、问答题 26 在机械设备中为何广泛采用滚动轴承？ 27 向心角接触轴承为什么要成对使用、反向安装？ 28 进行轴承组合设计时，两支点的受力不同，有时相差还较大，为何又常选用尺寸相同的轴

深沟球轴承设计方法

深沟球轴承设计方法 1 外形尺寸 1.1 轴承的基本尺寸d 、D 、B 按GB/T 273.3的规定 1.2 装配倒角r 1、r 2按GB/T 274的规定 2 主参数的设计方法 2.1 钢球直径Dw Dw=Kw （D-d ） 取值精度0.001 为保证钢球不超出端面，要考虑轴承宽度B 。 Kw 取值见表1 表1 Kw 值 2.1.1 常见钢球直径可查GB/T 308 2.1.2 计算出Dw 后，应从中选取最接近计算值的标准钢球值，优先选非英制。 2.2 钢球中心圆直径P P=0.5（D+d ） 取值精度0.01 2.3 球数z 式中ψ为填球角，计算时按表2取值 直径系列 公称内径 8、9、1 2 3 4 ≤35 0.24～0.31 0.29～0.31 0.28～0.32 0.25～0.31 超过 35～120 0.25～0.32 0.31～0.32 0.32 0.25～0.32 超过120～120 0.24～0.30 0.26～0.31 0.29～0.31 0.25～0.30

表2 ψ值 2.4额定载荷的计算 2.5最后确定Dw、P、z的原则 2.5.1满足额定载荷的要求。 2.5.2应最大限度的通用化和标准化，对基本尺寸相同或相近的 承应尽可能采用相同的球径、球数。 2.5.3保证保持架不超出端面，对D≤200mm的1、2、3系列轴承要考虑安 防尘盖与密封圈的位置。优化设计时轴承兜孔顶点至端面的距离a b应满足如下要求： D≥52～120 ，a b≥2 ；D≤50 ，a b≥1.50 D＞125～200，a b≥2.5。 2.5.4填球角ψ的合理性。大批生产并需自动装球的轴承ψ角宜取 186°左右，为了使z获得整数并控制ψ角，允许钢球中心径适当加大至最大不得大于P+0.03P。 2.6 实取填球角ψψ=2（z-1）sin-1 （Dw/P） 实取填球角ψ下限不得小于180°，上限应满足下列要求： 8、9、1系列ψ≤195°2系列ψ≤194° 3系列ψ≤193°4系列ψ≤192°

机械设计滚动轴承计算题

如图所示的轴系，已知轴承型号为30312，其基本额定动载荷C r=170000N，e=0.35；F r1=11900N，F r2=1020N，F ae=1000N，方向如图所示；轴的转速n=980r/min；轴承径向载荷系数和轴向载荷系数为：当F a/ F r≤e时，X=1，Y=0；当F a/ F r>e 时，X=0.4，Y=1.7；派生轴向力F d=F r/(2Y)，Y为F a/F r>e时的Y值。载荷系数f p=1.2，温度系数f t=1。试求轴承的寿命。 F r1F r2 F ae 12

解：（1）画派生轴向力方向 F r1 F r2 1 2 F ae F d1 F d2 （2）计算派生轴向力F d F d1=F r1/（2Y ）=11900/（2×1.7）=3500N F d2=F r2/（2Y ）=1020/（2×1.7）=300N （3）计算轴向力F a F ae + F d1=1000+3500=4500N>300N=F d2 轴承2被“压紧”，轴承1被“放松” F a1=3500N ，F a2=F ae + F d1=4500N （4）计算载荷系数 F a1/ F r1＝3500/11900＝0.294<0.35= e ，所以取X 1＝1，Y 1＝0 F a2/ F r2＝4500/1020＝4.412>0.35=e ，所以取X 2＝0.4，Y 2＝1.7 （5）计算当量动载荷P P 1＝f p (X 1F r1+Y 1F a1)=1.2×(1×11900+0×4444.4)=14280N P 2＝f p (X 2F r2+Y 2F a2)=1.2×(0.4×1020＋1.7×4500)＝9669.6N P =max{P 1，P 2}=14280N （6）计算轴承寿命L h 65518h 1428017000019806010601066h ≈?? ? ?????=??? ??= ε εP C f n L t 2、某轴两端各用一个30208轴承支承，受力情况如图。F r1=1200N ，F r2=400N ，F A =400N ，载荷系数f P =1.2，已知轴承基本额定动负荷C r =34KN ，内部轴向力F S =F r /2Y 。试分别求出两个轴承的当量动载荷。（14分）

深沟球轴承的CAD计算稿及PROE设计步骤

深沟球轴承设计院系：机电工程学院 专业：数控 班级：数控133 姓名：夏天驰 学号：1302313132 指导老师：杨咸启 前言

是滚动轴承中最为普通的一种类型。基本型的深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成。深沟球轴承类型有单列和双列两种，单列深沟球轴承类型代号为6，双列深沟球轴承代号为4。其结构简单，使用方便，是生产最普遍，应用最广泛的一类轴承[1]。 深沟球轴承 编辑本段工作原理 深沟球轴承主要承受径向载荷，也可同时承受径向载荷和轴向载荷。当其仅承受径向载荷时，接触角为零。当深沟球轴承具有较大的径向游隙时，具有角接触轴承的性能，可承受较大的轴向载荷，深沟球轴承的摩擦系数很小，极限转速也很高[1]。 编辑本段轴承构造 深沟球轴承结构简单，与别的类型相比易于达到较高的制造精度，所以便于成系列大批量生产，制造成本也较低，使用极为普遍。深沟球轴承除基本型外，还有各种变型结构，如：带防尘盖的深沟球轴承，带橡胶密封圈的深沟球轴承，有止动槽的深沟球轴承，有装球缺口的大载荷容量的深沟球轴承，双列深沟球轴承。 编辑本段轴承类型 1、单列深沟球轴承 2、带防尘盖的单列深沟球轴承 3、带防尘盖、密封圈的单列深沟球轴承 4、外圈上有止动槽及止动环的单列深沟球轴承 5、有装球缺口的深沟球轴承 6、双列深沟球轴承 编辑本段轴承特性 深沟球轴承是最具代表性的滚动轴承，用途广泛。适用于高转速甚至极高转速的运行，而且非常耐用，无需经常维护。该类轴承摩擦系数小，极限转速高，结构简单，制造成本低，易达到较高制造精度。尺寸范围与形式变化多样，应用在精密仪表、低噪音电机、汽车、摩托车及一般机械等行业，是机械工业中使用最为广泛的一类轴承。主要承受径向负荷，也可承受一定量的轴向负荷。选取较大的径向游隙时轴向承载能力增加，承受纯径向力时接触角为零。有轴向力作用时，接触角大于零。一般采用冲压浪形保持架，车制实体保

滚动轴承轴系的组合结构设计

H a r b i n I n s t i t u t e o f T e c h n o l o g y 设计说明书 设计课题：滚动轴承，轴系的组合结构设计 课程名称：机械学基础 姓名：潘瑞 学号： 班级： 0936104 院系：英才学院自动化 设计要求： 一钢制圆轴，装有两胶带轮A和B，两轮有相同的直径D=360mm，重量为P=1kN，A轮上胶带的张力是水平方向的，B轮胶带的张力是垂直方向的，它们的大小如下图所示。设圆轴的许用应力[σ]=80MPa，轴的转速n=960r/min，带轮宽b=60mm，寿命为50000小时。 1). 按强度条件求轴所需的最小直径 2). 选择轴承型号（按受力条件及寿命要求） 3). 按双支点单向固定的方法，设计轴承与轴的组合装配结构，画出装配图（3号图纸） 4). 从装配图中拆出轴，并画出轴的零件图（3号图纸） 设计步骤： 一、根据强度条件计算轴所需的最小直径 1、先计算C、D支点处的受力 从而可得D点所受轴向力 从而可得D点所受轴向力

2、计算弯矩，求得最小直径 水平方向上： 0120x ≤≤时 10A M F x -?= 1 2.5M x = 120300x <≤时 2(120)0A Cy M F x F x -?+?-= 25 5003 M x =-+ 竖直方向上： 0120x ≤≤时 10A M P x +?= 1M x =- 120210x <≤时 2(120)A Cy M P x F x +?-?- 229 41012 M x = - 210300x <≤时 3(120)()(120)0A Cy B B M P x F x F P x +?-?-++?-= 由弯矩图判断可得：C 点为危险点，故可得： 解得 223 32 323.1127037.7[] d mm π≥+=?σ 所以，最小直径为37.7mm 。 二、轴材料的确定 根据已知条件的[σ]=80MPa ，为对称循环应力状态下的许用弯曲力，确定材料为合金钢。以上最小直径是按弯曲扭转组合强度计算而得来的，即在[σ]=80MPa 的合金钢情况下， 37.3d mm ≥，强度足以达到要求。 三、受力条件及寿命要求选择轴承型号 由前面的受力分析可知：所要设计的轴仅受径向作用力，故优先考虑选择深沟球轴承。 分析：若选择深沟球轴承，0a F =, 0e =, 1X =, 0Y =，15388.4r F N =，21987.8r F N =， 1.4d f =， 所以： 根据题意 经查GB/T 276-1994，选择6412型深沟球轴承，60d mm =，109r C kN =。 带入验证： 所以， 1010[]50000h h L L ≥=，符合要求，故选择 6412。以下为深沟球

深沟球轴承设计方法

深沟球轴承设计方法 1外形尺寸 1.1轴承的基本尺寸d、D、B按GB/T 273.3的规定 1.2装配倒角r1、r2按GB/T 274的规定 2主参数的设计方法 2.1 钢球直径Dw Dw=Kw（D-d）取值精度0.001 为保证钢球不超出端面，要考虑轴承宽度B。 Kw取值见表1 表1 Kw值 2.1.1 常见钢球直径可查GB/T 308 2.1.2 计算出Dw后，应从中选取最接近计算值的标准钢球值，优先选非英制。 2.2 钢球中心圆直径P P=0.5（D+d）取值精度0.01 2.3 球数z

式中ψ为填球角，计算时按表2取值 表2 ψ值 2.4额定载荷的计算 2.5最后确定Dw、P、z的原则 2.5.1满足额定载荷的要求。 2.5.2应最大限度的通用化和标准化，对基本尺寸相同或相近的 承应尽可能采用相同的球径、球数。 2.5.3保证保持架不超出端面，对D≤200mm的1、2、3系列轴承要考虑安 防尘盖与密封圈的位置。优化设计时轴承兜孔顶点至端面的距离a b应满足如下要求： D≥52～120 ，a b≥2 ；D≤50 ，a b≥1.50 D＞125～200，a b≥2.5。 2.5.4填球角ψ的合理性。大批生产并需自动装球的轴承ψ角宜取 186°左右，为了使z获得整数并控制ψ角，允许钢球中心径适当加大至最大不得大于P+0.03P。 2.6 实取填球角ψψ=2（z-1）sin-1 （Dw/P）

实取填球角ψ下限不得小于180°，上限应满足下列要求： 8、9、1系列ψ≤195°2系列ψ≤194° 3系列ψ≤193°4系列ψ≤192° 3套圈设计 3.1 内沟曲率半径Ri Ri≈0.515Dw 3.2 外沟曲率半径Re Re≈0.525Dw Ri、Re取值精度0.01，允差见表3 表3 Ri和Re公差（上偏差） 3.3 内滚道直径di di=P-Dw 3.4 外滚道直径De De=P+Dw di和De取值精度0.001，允差见表43 表4 di和De公差（±） 3.5 沟位置a a=a i=a e=B/2 a取值精度0.1，允差见表5

机械设计基础练习题滚动轴承

一、选择题 1 下列各类轴承中，能很好地承受径向载荷与轴向载荷的联合作用；而则具有良好的调心作用。（1）圆柱滚子轴承（2）推力球轴承（3）圆锥滚子轴承（4）调心滚子轴承 2 在良好的润滑和密封条件下，滚动轴承的主要失效形式是。 （1）塑性变形（2）胶合（3）磨损（4）疲劳点蚀 3 下列四种型号的滚动轴承中，只能承受径向载荷的是。 （1）6208 （2）N208 （3）30208 （4）51208 4 一个滚动轴承的基本额定动载荷是指。 （1）该轴承的使用寿命为106转时，所受的载荷 （2）该轴承的使用寿命为106小时时，所能受的载荷 （3）该轴承的平均寿命为106转时，所受的载荷 （4）该轴承的基本额定寿命为106转时，所能承受的最大载荷 5 按基本额定动载荷选定的滚动轴承，在预定使用期限内其破坏的概率最大为。 （1）1% （2）5% （3）10% （4）50% 6进行滚动轴承组合设计时，对长跨距，工作温度变化大的轴，为适应轴有较大的伸缩变形，应考虑到。 （1）将一端轴承设计成游动的（2）采用内部间隙可调的（3）轴颈与轴承内圈采用很松的配合 7 同一根轴的两端一支承，虽然承受载荷不同，但常采用一对相同型号的滚动轴承，这是因为除以外的下述其余三点理由。 （1）采用同型号的轴承，采购方便 （2）安装两轴承的座孔直径相同，加工方便 （3）安装轴承的轴颈直径相同，加工方便 （4）一次镗孔能保证两轴承中心线的同轴度，有利于轴承正常工作 8 各类滚动轴承的润滑方式，通常可根据轴承的来选择。 （1）转速n （2）当量动载荷P （3）轴颈圆周速度V （4）内径与转速的乘积dn 9 代号为7212AC的滚动轴承，对它的承载情况描述最准确的是。 （1）只能承受径向载荷（2）单个轴承能承受双向轴向载荷 （3）只能承受轴向载荷（4）能同时承受径向载荷和单向轴向载荷

直齿圆柱齿轮传动轴的轴承组合设计原版

直齿圆柱齿轮传动轴的轴承组合设计设计计算 说明书5 学号：姓名：杜荣荣 b=80mm m=3mm n已知：=137r/min P= z=101 2l=65mm L=160mm a=80mm c=100mm 、计算受力1p52.44= N?mm =95510×T=955×10×n1372d=mz=3×101=303mm 1x T174270.122F=== N t d3031F=Ftanα=×tan20°= N ?tr2、选择轴的材料 用45钢，调质。由表12-2查得C=107~118。 3、估算轴径 p2.5=112×= ，由轴径选择键A8×7=取C=112，dC×57 GB/T1096-33min n1372003。 考虑键槽的影响，则d=×=。min4、结构设计 （1）为便于轴承部件的装拆，机体采用剖分式结构。因传递的功率小, 齿轮减 速器效率高, 发热小,估计轴不会长，轴承部件的固定方式可采用两端固定方式。由此，所设计的轴承部件的结构形式如图所示。然后，可按轴上零件的安装顺序， 从d处开始设计。min（2）=65mm，轴段①长度ld就是轴段①的直径，d=1min1(3) 轴段②的直径由密封圈确定，密封圈选用毛毡圈中的轴径为35mm的，则轴段②的直径d=35mm，l=。毛毡圈按标准画法画。22(4) 轴承类型选深沟球轴承，轴段③上安装轴承，查轴承手册，内径d=40mm，外径D=80mm，宽度B=18mm。故轴段③的直径d=40mm，考虑到齿轮中心线3到轴承中点距离a=80mm，故 l=53mm。3(5) 轴段④上安装齿轮，为方便齿轮的安装，d应略大于d，可取 d=44mm。齿443轮左端用套筒端面顶在齿轮左端面上，即靠紧，轴段④的长度l 应比吃轮毂略短，4因齿轮宽度b=80mm，故取l=78mm。由d选择键A12×8×70 GB/T1096- 2003，44t=。 (6) 齿轮右端用轴肩固定，由此可确定轴段⑤的直径。按公式h=~d= ~，取 4d=50mm，l=5mm。55(7) 轴段⑦的直径d=d=40mm，考虑到齿轮中心线到轴承

轴承端盖设计

5.7 轴承部件的结构设计 绝大多数中、小型减速器均采用滚动轴承，滚动轴承是标准件，设计时只需要选择轴承的类型和型号并进行轴承的组合设计即可。 滚动轴承部件的结构设计主要考虑轴承的支承结构型式、支承刚度、以及轴承的固定、调整、拆装、密封及润滑等。下面就轴承端盖结构、调整垫片、轴承的润滑与密封等方面作一介绍。 1 ．轴承端盖 轴承端盖用以固定轴承、调整轴承间隙并承受轴向力。 轴承端盖的结构有嵌入式和凸缘式两种。每种又有闷盖和透盖之分。 嵌入式轴承端盖结构简单、紧凑，无需固定螺钉，外径小，重量轻，外伸轴尺寸短。但装拆端盖和调整轴承间隙困难，密封性能差，座孔上开槽，加工费时。嵌入式轴承端盖多用于重量轻、结构紧凑的场合，其结构和尺寸见表 5.1 。 凸缘式轴承端盖安装、拆卸、调整轴承间隙都比较方便，密封性能也好，所以应用广泛。但缺点是外廓尺寸大，又需一组螺钉来联接。其结构和尺寸见表 5.2 。 表 5.1 嵌入式轴承端盖的结构尺寸 表 5.2 凸缘式轴承端盖的结构和尺寸

当端盖与孔的配合处较长时，为了减少接触面，在端部铸出或车出一段较小的直径，但必须保留有足够的长度 e1，一般此处的配合长度为e1= （ 0.10~0.15 ） D ， D 为轴承外径，图中端面凹进δ值，也是为 了减少加工面。如图 5.8 所示。

图 5.8 轴承端盖端部结构 图 5.9 穿通式轴承端盖 由于端盖多用铸铁铸造，所以要很好考虑铸造工艺。例如在设计穿通式轴承端盖图 5.9 时，由于装置密 封件需要较大的端盖厚度（图 5.9a ），这时应考虑铸造工艺，尽量使整个端盖厚度均匀，如图 5.9b ）、 c ）所示是较好的结构。 2 ．轴伸出端的密封 轴伸出端的密封的作用是防止轴承处的润滑剂流出和箱外的污物、灰尘和水气进入轴承腔内，常见的密 封种类有接触式密封和非接触式密封两大类，接触式密封有毡圈密封、 O 形橡胶圈密封、唇形密封，非 接触式密封有沟槽密封和迷宫密封。 下面主要介绍毡圈密封和 O 形橡胶圈密封。 （ 1 ）毡圈密封 将矩形毡圈压入梯形槽中使之产生对轴的压紧作用而实现密封，如图5.10 。它的结构简单，价格低廉，

深沟球轴承设计

深沟球轴承设计

————————————————————————————————作者: ————————————————————————————————日期:

深沟球轴承设计计算 Ⅰ.编制说明: 1.沟道曲率半径必须满足Rimax＜0.５２Dw,Reｍａx＜０．5３Dw,且Rimax＜Remin,取单向加公差。 2．外圈沟道直径De的名义尺寸一律加上轴承基本组径向游隙的平均值,即De ＝ｄｉ+2Dｗ+U,U=(Umin＋Ｕmax）/2(见附表3）,以提高装配率。 Ⅱ.适用范围： １.密封深沟球和带防尘盖深沟球轴承设计纳入本设计方法．适用于10０,2００,300系列轴承外径30～180mｍ的带单面或双面密封的接触式、非接触式密封深沟球轴承和带防尘盖的深沟球轴承. 2．密封设计以外圈带密封槽、内圈光挡边的接触式密封球轴承为基础,非接触式密封球轴承的代号,在接触式密封球轴承代号后加:K,以资区别. 例:1802０４表示接触式密封球轴承,1８0２04K表示非接触式密封球轴承．Ⅲ．引用标准: 1. GB/T 276-19９４滚动轴承深沟球轴承外形尺寸 2. GＢ/Ｔ 2７4-2000?滚动轴承倒角尺寸最大值 3. GB/T 7811—19９９?滚动轴承参数符号 4. GB/T 307.１-199４滚动轴承向心轴承公差 5. GB/Ｔ 308-2００2?滚动轴承钢球 6. GB/T 63９1-１99５?滚动轴承额定动载荷和额定寿命 ７． GB/T 781１－1９99?滚动轴承参数符号

８. ＪB／T 1０23９-2001?滚动轴承深沟球轴承卷边防尘盖技术条件 ９. JB/T 1023９－20０１?滚动轴承零件冲压保持架技术条件 1０. CSBTS TC9８.56-1９99?滚动轴承零件深沟和角接触球轴承套圈公差 11. ＣＳＢTS ＴC９８.５8-19９9 深沟和角接触球轴承套圈沟形公差 12. CSBTS TC98.64-１99９深沟及角接触球轴承套圈沟道圆形偏差 设计轴承型号:６020 一. 轴承的基本(外形）尺寸的确定 依据型号算d,查ＧＢ(GＢ 2７6-19９4，GB ２74－2０00) 可知D、Ｂ、ｒ 1.轴承公称内径ｄ＝10０.０(ｍm) 2.轴承公称外径D=１５0．0（mｍ） 3.轴承公称宽度T=24．0(mm) 4.轴承单向最小倒角rｓmin＝1.5(ｍm） 二、滚动体直径的设计 1.钢球直径Dw按下式计算: Dw=Kw (D-d） Kｗ分档取值见表１，Dw的取值精度为0.001. 计算出Ｄw后,应从表2中选取接近计算值的标准钢球尺寸． 表1 Kw值 直径系列 1 d(mｍ) ｄ≤３50.24~0．30０.2４～0.３１0.25～0.320.2８～０.32

滚动轴承的组合结构设计

为保证轴承正常工作，除正确选择轴承类型和确定型号外，还需要合理的进行轴承的组合设计，主要解决轴系的轴向固定、轴承与相关零件的配合、间隙调整和润滑密封等方面的问题。 1．轴系支点的轴向固定型式 为保证滚动轴承轴系能正常传递轴向力且不发生串动，在轴上各零件定位固定的基础上，必须合理地设计轴系支点的轴向固定结构。 （1）两端单向固定 如图13、图14所示，轴系中的每个轴承分别承受轴系一个方向的轴向力，限制轴系的一个方向的移动，两个支点的轴承合起来就能承受轴系双向的轴向力，从而限制了轴系沿轴向的双向移动，这种固定方式称为两端单向固定。它适用于工作温度变化不大的短轴，为允许轴工作时有少量热膨胀，轴承安装时应留有0．25mm～0．4mm的轴向间隙，结构图上不必画出间隙。 （2）一端双向固定、一端游动 如图15a、b、c所示，轴系中一个支点为固定端，由单个轴承或轴承组承受轴系的双向轴向力，限制轴系的双向移动，另一个支点为游动端，能使轴沿轴向自由游动。为避免松脱，游动轴承内圈应与轴作轴向固定（常采用弹性挡圈）。用圆柱滚子轴承作游动支点时，轴承外圈要与机座作轴向固定，靠滚子与套图间的游动来保证轴的自由伸缩。这种固定方式适用于较长的轴或工作温度变化大的轴，此时轴的热膨胀伸缩量大。

图15一端固定、一端游动轴系 （3）两端游动 要求能左右双向游动的轴，可采用两端游动的轴系结构。图16为人字齿轮传动的高速主动轴，为了自动补偿轮齿两侧螺旋角的制造误差，使轮齿受力均匀，采用允许轴系左右少量轴向游动的结构，故两端都选用圆柱滚子轴承。与其相啮合的低速齿轮轴系则必须两端固定，以便两轴都得到轴向定位。 轴承在轴上的轴向定位常用轴肩或套筒，定位端面应与轴线有较好的垂直度。为保证可靠定位，轴肩圆角半径rl必须小于轴承的圆角半径r。轴肩高度通常不大于内圈高度的3/4，过高不便于轴承拆卸（图17）。 图16两端游动轴系 轴承内圈的轴向固定可选用轴端挡圈、圆螺母、轴用弹性挡圈等结构（18）。外圈可采用机座孔端面、孔用弹性挡圈、压板、端盖等形式固定（19）。

【机械设计】滑动轴承和滚动轴承

第十三章滚动轴承 1滚动轴承相对于滑动轴承的特点有：1）起动阻力小；2）承受冲击载荷能力差；3）寿命较短；4）噪声较大；5）润滑方便；6）维护简便；7）节省有色金属；8）径向尺寸大；上述有多少条是滚动轴承的优点？ （A）1条；（B）2条；（C）3条；（D）4条。 2滚动轴承的基本元件是：1）内圈；2）外圈；3）滚动体；4）保持架。不可缺少的元件是哪个？ （A）1）；（B）2）；（C）3）；（D）4）。 3图示滚动轴承中，有多少种只能承受径向载荷？ （A）1种； （B）2种； （C）3种； （D）4种。 4题3图中，有多少中轴承只能承受轴向载荷？（）（A）1种；（B）2种；（C）3种；（D）4种。 5下列轴承中，哪一类不宜用来同时承受径向载荷和轴向载荷？（）（A）深沟球轴承；（B）角接触球轴承； （C）调心球轴承；（D）圆锥滚子轴承。 6在尺寸相同的情况下，下列哪一类轴承能承受的轴向载荷最大？（）（A）深沟球轴承；（B）调心球轴承； （C）角接触球轴承；（D）圆锥滚子轴承。 7下列轴承中，当尺寸相同时，哪一类轴承的极限转速最高？（）（A）深沟球轴承；（B）滚针轴承； （C）圆锥滚子轴承；（D）推力球轴承。 8角接触球轴承承受轴向载荷的能力，主要取决于哪一个因素？（）（A）轴承宽度；（B）滚动体数目； （C）轴承精度；（D）接触角大小。 9具有调心作用的轴承代号为哪两个？（）（A）1000型；（B）3000型； （C）6000型；（D）7000型。 10下列轴承中，精度最高的是哪一个？（）（A）6205/P2；（B）6310/P4；（C）6208/P5；（D）6418。 11 6312轴承内圈的内径是多少？（） （Ａ）12mm；（B）60mm；（C）120mm；（D）312mm。

滚动轴承设计

习题与参考答案 一、复习思考题 1 在机械设备中为何广泛采用滚动轴承？ 2 向心角接触轴承为什么要成对使用、反向安装？ 3 进行轴承组合设计时，两支点的受力不同，有时相差还较大，为何又常选用尺寸相同的轴承？ 4 为何调心轴承要成对使用，并安装在两个支点上？ 5 推力球轴承为何不宜用于高速？ 6 以径向接触轴承为例，说明轴承内、外圈为何采用松紧不同的配合。 7 为什么轴承采用脂润滑时，润滑脂不能充满整个轴承空间？采用浸油润滑时，油面不能超过最低滚动体的中心？ 8 轴承为什么要进行极限转速计算？计算条件是什么？ 9 试说明轴承代号6210的主要含义。 10 题10图示的简支梁与悬臂梁用圆锥滚子轴承支承，试分析正装和反装对轴系的刚度有何影响。 题10图 二、选择题(从下列各小题给出的A、B、C、D答案中任选一个) 1 若转轴在载荷作用下弯曲较大或轴承座孔不能保证良好的同轴度，宜选用类型代号为的轴承。

A. 1或2 B. 3或7 C. N或NU D. 6或NA 2 一根轴只用来传递转矩，因轴较长采用三个支点固定在水泥基础上，各支点轴承应选用。 A. 深沟球轴承 B. 调心球轴承 C. 圆柱滚子轴承 D. 调心滚子轴承 3 滚动轴承内圈与轴颈、外圈与座孔的配合。 A. 均为基轴制 B. 前者基轴制，后者基孔制 C. 均为基孔制 D. 前者基孔制，后者基轴制 4 为保证轴承内圈与轴肩端面接触良好，轴承的圆角半径r与轴肩处圆角半径r1应满足的关系。 A. r=r1 B. r＞r l C. r＜r1 D. r≤r l 5 不宜用来同时承受径向载荷和轴向载荷。 A. 圆锥滚子轴承 B. 角接触球轴承 C. 深沟球轴承 D. 圆柱滚子轴承 6 只能承受轴向载荷。 A. 圆锥滚子轴承 B. 推力球轴承 C. 滚针轴承 D. 调心球轴承 7 通常应成对使用。 A. 深沟球轴承 B. 圆锥滚子轴承 C. 推力球轴承 D. 圆柱滚子轴承 8 跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用。 A. 深沟球轴承 B. 圆锥滚子轴承 C. 调心滚子轴承 D. 圆柱滚子轴承 9 不是滚动轴承预紧的目的。 A. 增大支承刚度 B. 提高旋转精度 C. 减小振动噪声 D. 降低摩擦阻力 10 滚动轴承的额定寿命是指同一批轴承中的轴承能达到的寿命。 A. 99％ B. 90％ C. 95％ D. 50％ 11 适用于多支点轴、弯曲刚度小的轴及难于精确对中的支承。 A. 深沟球轴承 B. 圆锥滚子轴承 C. 角接触球轴承 D. 调心轴承 12 角接触轴承承受轴向载荷的能力，随接触角 的增大而。 A. 增大 B. 减小 C. 不变 D. 不定 13 某轮系的中间齿轮（惰轮）通过一滚动轴承固定在不转的心轴上，轴承内、外圈的配合应满足。
