温州明达电器有限公司

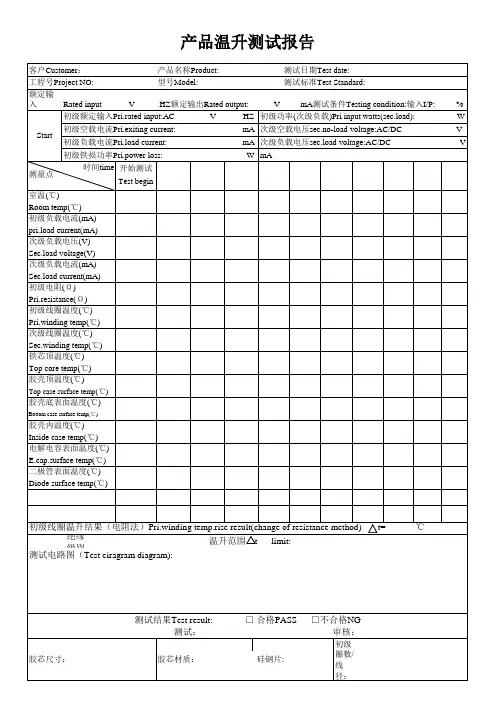

继电器温升检验报告
MD/Q4.11.12
编号客户名称检验日期测试设备测试部位进线端、出线端、锰铜片、内部触点、壳体（靠近铜片或进、出端处）
序号测试条件：U= V；I= A 备注进线端（℃）出线端（℃）锰铜片（℃）内部触点（℃）壳体（℃）
I1= A I2= A I1= A I2= A I1= A I2= A I1= A I2= A I1= A I2= A
1h 24h 1h 24h 1h 24h 1h 24h 1h 24h 1h 24h 1h 24h 1h 24h 1h 24h 1h 24h
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
备注：
合格（）合格（）批准：日期：检验员：日期：
注：1、每点测试时间应该大于10秒；2、每点测试完成记录表格里；3、每批次出的货，应优先进行本项目抽检，出其报告交部门负责人审核后存档。
继 电 保 护 校 验 规 程 无为严桥风电场2016年5月
目录 1范围 (1) 2规范性引用文件 (1) 3总则 (1) 4检验种类及周期 (2) 5检验工作应具备的条件 (4) 6现场检验 (5) 7本厂自动化系统、继电保护及故障信息管理系统的检验 (13) 8装置投运 (13) 9极化继电器的检验 (15) 10电磁型保护的检验 (24) 12 厂站自动化系统中的各种测量、控制装置的检验项目 (26)
继电保护校验规程 1范围 本标准规定了华电福新安徽新能源有限公司无为严桥风电场继电保护及其二次回路接线(以下简称装置)检验的周期、内容及要求。本标准适用于华电福新安徽新能源有限公司无为严桥风电场继电保护运行的维护和管理。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB／T 7261—2000 继电器及装置基本试验方法 GB／T 14285—2006 继电保护及安全自动装置技术规程 DL/527—2002 静态继电保护装置逆变电源技术条件 3总则 3.1本标准是继电保护及电网安全自动装置在检验过程中应遵守的基本原则。 3.2本标准中的电网安全自动装置，是指在电力网中发生故障或出现异常运行时，为确保电网安全与稳定运行，起控制作用的自动装置，如自动重合闸、备用电源或备用设备自动投入、自动切负荷、低频和低压自动减载、电厂事故减出力、切机等。 3.3各级继电保护管理及运行维护部门，应根据当地电网具体情况并结合一次设备的检修合理地安排年、季、月的保护装置检验计划。相关调度部门应予支持配合，并作统筹安排。 3.4装置检验工作应制定标准化的作业指导书及实施方案，其内容应符合本标准。 3.5检验用仪器、仪表的准确级及技术特性应符合要求，并应定期校验。 3.6微机型装置的检验，应充分利用其“自检”功能，着重检验“自检”功
DL-T 504-94气体继电器检验规程 DL/T 540—94 8050 25 -QJ 型气体继电器检验规程 中华人民共和国电力工业部1994-04-11批准 1994-10-01实施 1 主题内容与适用范围 本标准规定了气体继电器的机械性能、动作可靠性、主要特性、整组保护的检验和试验要求及方法等内容。 本标准适用于QJ-25、50、80型气体继电器(以下简称继电器)，作为现场安装和运行中对继电器进行检验的规则和依据。 2 继电器结构与外观检查 2.1 继电器壳体、玻璃窗、出线端子、探针和波纹管等应完好。 2.2 继电器内部零件应完好，各螺丝应有弹簧垫并拧紧，固定支架牢固可靠，各焊缝处应焊接良好无漏焊。 2.3 放气阀、探针操作应灵活，探针头与挡板挡舌间保持1.5～2.5mm 的间隙。 2.4 开口杯转动应灵活，轴向活动范围为0.3～0.5mm ，开口杯转动过程中与出线端子最近距离不小于3mm 。 2.5 干簧触点固定牢固，玻璃管应完好，根部引出线焊接可靠，引出硬柱不能弯曲并套软塑料管排列固定，永久磁铁在框架内固定牢固。 2.6 弹簧与调节螺杆连接平稳可靠，并与挡板静止位置垂直。 2.7 挡板转动应灵活，轴向活动范围为0.3～0.5mm 。干簧触点可动片面向永久磁铁并保持平行，尽可能调整两个触点同时断合。 2.8 开口杯的干簧触点应接在动作于“信号”的出线端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中。检查接线盒漏水孔是否畅通。 3 继电器动作可靠性检查 3.1 检查动作于跳闸的干簧触点动作可靠性 转动挡板至干簧触点刚开始动作处，永久磁铁面距干簧触点玻璃管面的间隙应保持在 2.5～4.0mm 范围内。继续转动挡板到终止位置，干簧触点应可靠吸合，并保持其间隙在0.5～1.0mm 范围内，否则应进行调整。 3.2 检查动作于信号的干簧触点动作可靠性 转动开口杯，自干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm ，否则应进行调整。 4 继电器特性试验 4.1 密封性能试验
目录 DL／T 5161.1—2002 .......................................................................... - 7 - 1 总则...................................................................................................................................... - 10 - 2.0.2 发电工程质量检验评定范围.................................................................................................... - 12 - 表3.0.2 变电工程质量检验评定范围 ............................................................................................... - 37 - 表4.0.1 (分项工程名称)分项工程质量检验评定表......................................................................... - 42 - 表4.0.2 (分部工程名称)分部工程质量验收评定表......................................................................... - 43 - 表4.0.3 (单位工程名称)单位工程质量验收评定表......................................................................... - 44 - 表5.0.1 单位工程资料核查项目....................................................................................................... - 45 - 表5.0.2 (单位工程名称)单位工程设计变更及材料代用通知单登记表......................................... - 46 - 表5.0.3 (单位工程名称)单位工程设备、材料出厂试验报告及合格证登记表............................. - 47 - 表5.0.4—1 施工用量具、测量仪表登记表 ..................................................................................... - 48 - 表5.0.4-2 设备缺陷通知单.................................................................................................................. - 49 - 表5.0.4-3 设备缺陷处理报告单........................................................................................................ - 50 - 表5.0.5 工程质量验收签证、记录项目 ........................................................................................... - 51 - 表5.0.5-1 X X XkV配电装置带电试运签证 ................................................................................... - 53 - 表5.0.5-2 (配电装置名称) kV 段厂用高压配电装置带电试运签证......................................... - 54 - 表5.0.5-3 (配电装置名称) V 段厂用低压配电装置带电试运签证................................... - 55 - 表5.0.5—4 号机组柴油发电机机组自动投入试验签证 ................................................................. - 56 - 表5.0.5—5 号电除尘器振打及空负荷升压试验签证 ..................................................................... - 57 - 表6.0.1通信系统一次设备安装质量检验 .......................................................................................... - 58 - 表6.0.2 微波天线安装质量检验....................................................................................................... - 58 - 表6.0.3 微波馈线安装质量检验....................................................................................................... - 59 - 表6.0.4 载波机、光端、微波设备安装质量检验 ........................................................................... - 59 - 表6.0.5 程控交换机安装质量检验 ................................................................................................... - 60 - 表6.0.6 通信系统免维护(镉镍)蓄电池安装质量检验..................................................................... - 61 - 表6.0.7 通信蓄电池组充放电质量验收签证 ................................................................................... - 61 - 表6.0.8 通信站(系统)防雷接地施工质量检验 ............................................................................. - 62 - 表6.0.9 通信系统整体施工质量验收签证 ..................................................................................... - 63 - DL／T 5161.1—2002条文说明........................................................................................................... - 64 - DL／T 5161.2—2002 ..................................................................... - 67 -表1.0.1 六氟化硫封闭式组合电器基础及设备支架安装 ............................................................. - 70 - 表1.0.2 六氟化硫封闭式组合电器本体安装 ................................................................................. - 71 - 表2.0.1 支柱式六氟化硫断路器安装 ........................................................................................... - 72 - 表2.0.2 罐式六氟化硫断路器安装................................................................................................. - 74 - 表3.0.2真空断路器(接触器)安装检查与调整 ................................................................................ - 76 -
施耐德LRD热继电器检测报告型号如下： LRD01C Tesys 热过载继电器 0.1-0.16A LRD02C Tesys 热过载继电器 0.16-0.25A LRD03C Tesys 热过载继电器 0.25-0.4A LRD04C Tesys 热过载继电器 0.4-0.63A LRD05C Tesys 热过载继电器 0.63-1A LRD06C Tesys 热过载继电器 1-1.6A LRD07C Tesys 热过载继电器 1.6-2.5A LRD08C Tesys 热过载继电器 2.5-4A LRD10C Tesys 热过载继电器 4-6A LRD12C Tesys 热过载继电器 5.5-8A LRD14C Tesys 热过载继电器 7-10A LRD16C Tesys 热过载继电器 9-13A LRD21C Tesys 热过载继电器 12-18A LRD22C Tesys 热过载继电器 16-24A LRD32C Tesys 热过载继电器 23-32A LRD35C Tesys 热过载继电器 30-38A ============================================ LRD01KN 三极热过载继电器 (N 型) 0.1-0.16A LRD02KN 三极热过载继电器 (N 型) 0.16-0.25A LRD03KN 三极热过载继电器 (N 型) 0.25-0.4A LRD04KN 三极热过载继电器 (N 型) 0.4-0.63A LRD05KN 三极热过载继电器 (N 型) 0.63-1A LRD06KN 三极热过载继电器 (N 型) 1-1.6A LRD07KN 三极热过载继电器 (N 型) 1.6-2.5A LRD08KN 三极热过载继电器 (N 型) 2.5-4A LRD10KN 三极热过载继电器 (N 型) 4-6A LRD12KN 三极热过载继电器 (N 型) 5.5-8A LRD14KN 三极热过载继电器 (N 型) 7-10A LRD16KN 三极热过载继电器 (N 型) 9-13A LRD21KN 三极热过载继电器 (N 型) 12-18A LRD22KN 三极热过载继电器 (N 型) 16-24A LRD32KN 三极热过载继电器 (N 型) 23-32A LRD35KN 三极热过载继电器 (N 型) 30-38A ============================================ LRD3322C TeSys热过载继电器 17-25A LRD3353C TeSys热过载继电器 23-32A LRD3355C TeSys热过载继电器 30-40A LRD3357C TeSys热过载继电器 37-50A LRD3359C TeSys热过载继电器 48-65A
https://www.doczj.com/doc/2612231629.html, 继电保护测试仪检验报告 DEJB-H全自动继电保护测试仪是鼎升电力早期根据现场继电保护的测试要求以及GB7261-2008,DL/T995- 2006标准支持，研发的一款全自动智能化继电保护校验测试仪。 全自动继电保护测试仪采用单片微机技术，由自动同期数字毫秒表，逻辑控制单元，多功能数显单元，高精度数据采集及处理单元，电流、电压输出单元，继保测试仪具有过载及超量程保护单元部分组成，自动显示打印，测试过程中只需正确接好测试线，便可自动测试，整机精度≤1%是校验继电保护装置理想的测试仪。 技术参数 1．交流电压输出： 0～250V连续可调，最大输出容量600VA,过量程保护260V，误差为±1% 2．交流电流输出： 0～50A，0～100A连续可调，误差为±1% 0～50A时，开路电压5V 0～100Ａ时，开路电压10V。过载保护动作电流120A 3．直流电压输出： 0～250V连续可调，最大电流2A，过量程保护260V,过载保护动作电流 2.1A±5%。误差为±1% 4．直流电流输出 0～200mA 0～5 A连续可调，误差为±1% 0～200mA时，开路电压48V，过载保护动作电流230mA 0～5A时，开路电压24V,过载保护动作电流5.2A 5．直流电压固定输出 单独输出110V或220V时,电流可达2.5A，但和交流电压电流，直流电 压同时输出时。其总容量不能超过600VA 6．数字毫秒表 最大量程：999秒 分辨率：0.1毫秒 精度：0.1%±1个字 以下为继电保护测试仪省级计量测试研究院检验报告
https://www.doczj.com/doc/2612231629.html,
继电保护装置试验一般方法 1、外观检查 外观检查包括继电保护“三要素”中的刷灰、紧螺丝，以及辅助设备的检查，比如说打印机、切换开关、端子箱等等。 2、逆变电源检查 运行实践说明,因电源损坏造成的保护误动拒动为数不少, 电源插件发生的缺陷也比较多，因此对逆变电源的检查需要非常重视，重点做四个方面的试验，包括：稳定性测试（直流电源分别调至80%、100%、110%额定电压值，CPU开出传动保护动作。保护装置应能正确动作出口）、逆变电源自起动电压测试（缓升电压，要求不大于80%的额定电压）、拉合直流测试缓升缓降检查（拉合三次直流工作电源及将直流电源缓慢变化(降或升)，保护装置应不误动和误发保护动作信号）、逆变电源投运时间（超过运行年限的要进行更换）。在进行逆变电源自启动试验时我们要求测试前测量是否有直流，搞清楚直流快分开关是上进下出还是下进上出，我们遇见较多的是前一种，但西门子的快分开关就是下进上出，只有搞清这一点才能防止损坏测试仪。 3、定值核对： 核对定值我们一般要求在验收以后与运行人员一起进行，对于现在微机保护来说，都是比较成熟产品，只要采样没有问题，内部逻辑以及纯数字大小定值一般都没问题，这里所说的定值核对是指各项定值单各项参数是否与现场一致并符合要求，包括核对TV及TA变比、版本号、效验码、控制字、软压板、主变跳闸出口矩阵等；甚至还要联系其他保护来核对定值，比如说两套母线保护南瑞915型一般基准变比为相同数较多TA变比，而南自41以及SGB750要求为最大变比为基准变比，所以我们就发现许多站两套母线保护不同基准变比但定值启动电流却一样。还有一部分控制字、装置参数之类的，在装置参数一览里，可调度部门下定值时有时并没有考虑装置参数，所以我们要认真核对。 4、开入开出检查 开入检查我们对应装置开入量菜单进行逐个核对，但这要求不能采用短接点的办法进行试验，而是要求模拟实际情况。开出试验一般可以根据整组以及信号核对进行也可通过定值试验或开出菜单进行。 5、模拟量采样检查： 对于现在的微机保护，模拟量采样是一项非常重要的工作。利用微机测试仪加量，检查保护装置采样的幅值、相位是否均正确，精度是否满足要求。 6、定值及逻辑试验 定值及逻辑试验特别逻辑试验是继电保护装置试验的重中之重，我们既要按正逻辑进行试验其正确动作，也要逐个反逻辑即部分不满足要求试验其正确不动作，这样才能保护其正确性。比如说三相不一致保护，我们定义以下条件： 条件1：三相合位 条件2：两相合位，一相分位 条件3：一相合位，两相分位 条件4：三相分位 条件5：满足电流启动条件 条件6：不满足电流启动条件
DLT 540-1994 QJ-25、50、80型气体继电器检 验规程 DL/T 540—94 805025 -QJ 型气体继电器检验规程 中华人民共和国电力工业部1994-04-11批准 1994-10-01实施 1 主题内容与适用范畴 本标准规定了气体继电器的机械性能、动作可靠性、要紧特性、整组爱护的检验和试验要求及方法等内容。 本标准适用于QJ-25、50、80型气体继电器(以下简称继电器)，作为现场安装和运行中对继电器进行检验的规则和依据。 2 继电器结构与外观检查 2.1 继电器壳体、玻璃窗、出线端子、探针和波浪管等应完好。 2.2 继电器内部零件应完好，各螺丝应有弹簧垫并拧紧，固定支架牢固可靠，各焊缝处应焊接良好无漏焊。 2.3 放气阀、探针操作应灵活，探针头与挡板挡舌间保持1.5～2.5mm 的间隙。 2.4 开口杯转动应灵活，轴向活动范畴为0.3～0.5mm ，开口杯转动过程中与出线端子最近距离不小于3mm 。 2.5 干簧触点固定牢固，玻璃管应完好，根部引出线焊接可靠，引出硬柱不能弯曲并套软塑料管排列固定，永久磁铁在框架内固定牢固。 2.6 弹簧与调剂螺杆连接平稳可靠，并与挡板静止位置垂直。 2.7 挡板转动应灵活，轴向活动范畴为0.3～0.5mm 。干簧触点可动片面向永久磁铁并保持平行，尽可能调整两个触点同时断合。 2.8 开口杯的干簧触点应接在动作于“信号”的出线端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中。检查接线盒漏水孔是否畅通。
3 继电器动作可靠性检查 3.1 检查动作于跳闸的干簧触点动作可靠性 转动挡板至干簧触点刚开始动作处，永久磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm范畴内。连续转动挡板到终止位置，干簧触点应可靠吸合，并保持其间隙在0.5～1.0mm范畴内，否则应进行调整。 3.2 检查动作于信号的干簧触点动作可靠性 转动开口杯，自干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。 4 继电器特性试验 4.1 密封性能试验 继电器充满变压器油，在常温下加压至0.15MPa、稳压20min后，检查放气阀、波浪管、出线端子、壳体各密封处应无渗漏。降压为零后，取出继电器芯子检查干簧触点应无渗漏痕迹。试验时，探针罩要拧紧，去掉压力后，才能打开罩检查波浪管有无渗漏。 4.2 动作于信号的容积整定 继电器气体容积整定要求继电器在250～300ml范畴内可靠动作。试验时可用调整开口杯另一侧重锤的位置来改变动作容积，重复试验三次，应能可靠动作。 4.3 动作于跳闸的流速整定 4.3.1 继电器流速整定范畴 QJ-25型：连接管径25mm，流速范畴1.0 m/s。 QJ-50型：连接管径50mm，流速范畴0.6～1.2 m/s。 QJ-80型：连接管径80mm，流速范畴0.7～1.5 m/s。 4.3.2 继电器动作流速整定值 继电器动作流速整定值以连接管内的流速为准，可按照变压器容量、电压等级、冷却方式、连接管径等不同参数按表1数值查得；流速整定值的上限和下限可按照变压器容量、系统短路容量、变压器绝缘及质量等具体情形决定。
QJ系列油浸式变压器用 气体继电器 安装使用说明书 沈阳隆辉电器有限公司
1、概述 1.1产品用途 QJ 系列气体继电器（以下简称继电器），是油浸式变压器所用的一种保护装置，继电器安装在变压器与储油柜的连接管路上，在变压器运行中由于内部故障而使油分解产生气体造成油流涌动时，使继电器的接点动作，接通指定的控制回路，并及时发出报警信号或切除信号，从而达到保护变压器的目的。 1.2型号组成及其含义 注：特殊使用环境代号 TH-湿热带型 TA-干热带型 一般型不加表示 1.3使用条件：允许工作温度：-30℃ ~ +95℃ 2、结构与工作原理 2.1气体继电器结构 1. 探针 6. 接线端子 2. 气塞 7. 上盖 3. 重锤 8. 弹簧 4. 浮子 9. 干簧接点 5. 磁铁 10. 挡板 图1 继电器芯子结构 2.2气体继电器工作原理 变压器正常工作时，继电器内是充满变压器油的，当变压器在运行中出现轻微故障时，因变压器油分解而产生的气体将积聚在继电器容器的上部，迫使继电器油面下降，浮子随之下降至某一限定位置时，磁铁使信号接点接通，发出报警信号。若因变压器漏油而使油面降低，同样发出报警信号。当变压器内部发生严重故障时，油箱内压力瞬时升高，将会出现油的涌浪，从而在管路内产生油流，冲击继电器的挡板运动。当挡板运行到某一限定位置时，磁铁使跳闸接点接通，将变压器从电网中切除。 3、技术参数 3.1接点容量 直流 220V 0.3A S ≤5×10-3S 交流 220V 0.3A COS Φ≤0.6 3.2工作特性 表一 规 格 QJ-50 QJ-80 备 注 油速整定范围（m/s ） 0.6~1.2 0.7~1.5 油速刻度偏差±0.1m/s 气体积聚数量（ml ） 250~300 容积刻度偏差±10% 继电器 设计序号 气体 管路通径（标称值），mm 取气接头 特殊使用环境代号 不带取气接头者不加表示 带取气接头者标注A
继电保护及自动装置检验作业指导书
————————————————————————————————作者：————————————————————————————————日期：
继电保护及自动装置检验 作 业 指 导 书 山西鑫众和电力贸易有限公司
工程名称：宁武东寨110kV变电站-张家沟煤业有限公司35kV变电站工程资料名称：继电保护及自动装置检验作业指导书 批准： 审核： 编制： 单位名称：山西鑫众和电力贸易有限公司 项目部名称：山西和祥建通工程项目管理有限公司忻州电网工程 项目监理部
目录 1 范围 2 引用标准 3 职责 4 作业程序和方法 5 检验装置、仪器、仪表的准备 6 保护装置的外部检查 7 电流、电压互感器及其他的检验 8 安装在断路器、隔离开关传动装置内的有关设备及回路的检验 9 有关操作信号设备及其回路的检验 10 继电器与辅助设备机械部分的检验 11 回路的绝缘检查 12 继电器与辅助设备电气特性的检验、 13 相互动作及整定试验 14 新安装设备的整组试验 15 用电流及工作电源的检验 16 投入运行前的准备工作 17 作业结果的检查和验收 18 文明施工要求
1、范围 本作业指导书适用于宁武东寨110kV变电站-张家沟煤业有限公司35kV变电站工程，我公司承担施工范围的继电保护及自动装置检验。2、引用标准 《继电保护及电网安全自动装置检验条例》水电1987.10 《华北500千伏系统机电保护装置及规程》第一、二、三册华北局1989.3. 《WXH-11型微机保护检验规程》水电问1994..8 《WXB-01A型微机保护检验规程》水电部1994.8 《华北电网500KV系统调试规定》（试行）华北局1993.6 《电业安全工作规程》 3、职责 施工班长技术人员负责本指导书在本施工班组内正确有效地实施。 4、作业程序和方法 4.1试验电源的要求： 4.1.1交流试验电源和相应调整设备应有足够的容量，以保证最大试验负载下，通入装置的电压和电流均为正弦波，不得有畸变现象。如果有条件测试试验电源的谐波分量时，试验电源及电压的谐波分量不宜超过5%。试验用电源变压器一次应为三角形，二次应为星形结线的三相四线制，相电压为 100 /3，容量不小于10kVA.。 4.1.2试验用的直流电源的额定电压应与装置场所所用直流额定电压相同。试验支路应设专用的安全开关，所接熔断器必须保证选择性。
中华人民共和国电力行业标准 DL/T 540—94 8050 25 -QJ 型气体继电器检验规程 中华人民共和国电力工业部1994-04-11批准 1994-10-01实施 1 主题内容与适用范围 本标准规定了气体继电器的机械性能、动作可靠性、主要特性、整组保护的检验和试验要求及方法等内容。 本标准适用于QJ-25、50、80型气体继电器(以下简称继电器)，作为现场安装和运行中对继电器进行检验的规则和依据。 2 继电器结构与外观检查 继电器壳体、玻璃窗、出线端子、探针和波纹管等应完好。 继电器内部零件应完好，各螺丝应有弹簧垫并拧紧，固定支架牢固可靠，各焊缝处应焊接良好无漏焊。 放气阀、探针操作应灵活，探针头与挡板挡舌间保持～的间隙。 开口杯转动应灵活，轴向活动范围为～，开口杯转动过程中与出线端子最近距离不小于3mm 。 干簧触点固定牢固，玻璃管应完好，根部引出线焊接可靠，引出硬柱不能弯曲并套软塑料管排列固定，永久磁铁在框架内固定牢固。 弹簧与调节螺杆连接平稳可靠，并与挡板静止位置垂直。 挡板转动应灵活，轴向活动范围为～。干簧触点可动片面向永久磁铁并保持平行，尽可能调整两个触点同时断合。 开口杯的干簧触点应接在动作于“信号”的出线端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中。检查接线盒漏水孔是否畅通。 3 继电器动作可靠性检查 检查动作于跳闸的干簧触点动作可靠性 转动挡板至干簧触点刚开始动作处，永久磁铁面距干簧触点玻璃管面的间隙应保持在～范围内。继续转动挡板到终止位置，干簧触点应可靠吸合，并保持其间隙在～范围内，否则应进行调整。 检查动作于信号的干簧触点动作可靠性 转动开口杯，自干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于，否则应进行调整。
温湿度控制器设计报告 本设计研究单片机数字温湿度控制器，通过全数字型温湿度传感器测量宽范围的温湿度数据，用来满足恒温湿车间控制、大棚温湿度控制等工农业生产领域需要，要求温湿度测量响应时间快、长期稳定性好，抗干扰能力强，具有较高的应用价值。 一、性能特点 ●配用全数字型温湿度传感器DHT11，温度测量范围0℃--100℃，湿度测 量范围0%RH—90%RH，可以满足一般需要。若要求更宽测量范围，只需 更换温湿度传感器型号，硬件电路及软件程序全兼容。 ●温湿度测量响应时间快、长期稳定性好。 ●采用先进的专用微处理器芯片STC89C52，可靠性高，抗干扰能力强。 ●配用EEPROM芯片A T24C04，使存储的温度上下限和湿度上下限可以 掉电永久保存。 ●可以通过四个按键方便地实现温湿度上下限的调整。 ●当温度或湿度超限后，报警信号点亮相应报警灯。 ●配用三极管和继电器，可以通过驱动继电器打开或切断风机、加热器等 外部设备。 二、功能说明 1、实时测量当前温度值和湿度值，在液晶屏动态显示。 2、可以显示当前允许温度范围，在液晶屏显示，如“20-45”表示允许温度范围为20摄氏度至45摄氏度。 3、可以显示当前允许湿度范围，在液晶屏显示，如“15-60”表示允许湿度范围为15%至60%。 4、当温度低于温度下限时，低温报警灯亮，控制继电器动作。 5、当温度高于温度上限时，高温报警灯亮，控制继电器动作。
6、当湿度低于湿度下限时，低湿报警灯亮，控制继电器动作。 7、当湿度高于湿度上限时，高湿报警灯亮，控制继电器动作。 8、可以通过键盘调整温度上下限和湿度上下限，具体方法是连续按设置键直至温度下限、温度上限、湿度下限、湿度上限相应的位置闪烁，再通过Up键和Down键调整数值，调整完毕继续按设置键进入正常状态。 9、可以保存设置参数至EEPROM中，具体方法是按保存键，此时当前设置参数存盘，重新上电显示新的设置值。如果不按保存键，所调整的设置参数只在此次运行有效，关电后恢复原先设定值。 三、硬件设计 1、设计框图 本研究设计的温湿度控制器框图如图1所示。 图1 温湿度控制器方框图 图中STC89C52单片机每2秒钟从DHT11温湿度传感器中读入温度和湿度，在液晶屏上即时显示。 液晶屏上同时可以显示温湿度上下限值，该上下限设置值保存外外部EEPROM存储器中，掉电不失，并且可以通过四只按键上调或下调。 当温度或湿度值超过上下限值时，报警信号点亮相应报警灯。同时该报警信号通过三极管驱动继电器，以控制外部风机或加热器。

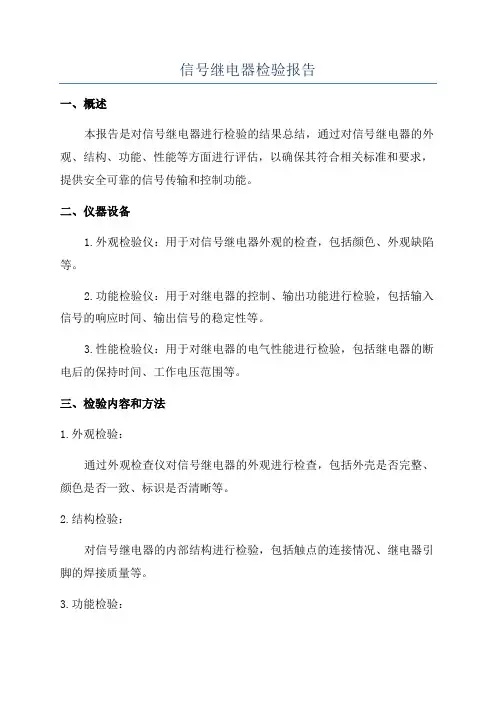

继电保护检验报告管理制度 1 目的 检验报告是保证检验质量的最后一关，因此及时整理完整的检验报告，并经相关的专业技术人员进行审核签名，一旦发现有怀疑和错误之处应立即重做或补做相应的检验项目是十分必要的。为了进一步加强检验报告的规范性、严谨性，特制定《继电保护检验报告管理制度》。 2 适用范围 本制度适用于XXX水力发电厂继电保护及安全自动装置、直流系统的定期检验、全部检验、部分检验。 3 检验报告执行程序 3.1 检验报告的填写 3.1.1 检验报告的内容必须真实有效，所有数据必须依据现场试验的真实记录按标准格式填写。 3.1.2 检验报告需由试验记录人员进行填写，工作负责人进行复查，工作负责人须对试验报告所书写的内容负全部责任。
3.1.3 报告字体统一用宋体，一级标题用小三号字体，其余用小四号字体并加黑，报告具体内容为小四号字，报告内的图，统一用CAD制图。 3.1.4 检验报告封面标题统一用二号字体加黑，编号为小五，其余为小三号字体。检验报告封面左上角为华能图标，从上到下的内容按审核批准的手续依次排列。 3.1.5 检验报告编号的编制方法: 集团名称 单位名称 部门 班组 检修性质 年度编号-月-年 HN代表汉能集团 JAQHP代表XXX水电厂 DQ代表设备维护部 JS代表机械水工部 YX代表运行部 B代表保护班 Z代表自控班 Y代表一次班
X代表小修 Z代表中修 D代表大修 ×××-××- ×××× 例如: 汉能集团 3.2 检验报告的验收 3.2.1 三级验收是防止误检验和检验漏项的好办法，严格执行三级验收：① 班组验收；② 部门技术人员验收；③ 生技部二次专责或主管验收。 3.2.2 检验报告的审核、批准。 3.2.2.1 电压等级在10kV及10kV以下保护装置的检验报告需班组技术员、部门专责、生技部主管、主任进行审核、批准手续。 3.2.2.2 电压等级在220kV及220kV以上的保护装置的检验报告需班组技术员、部门专责、生技部主管、主管生产的厂领导进行审核、批准手续。 3.2.2.3 凡与外厂或与电网有关的检验报告（不分电压等级）必须有主管生产的厂领导进行审核、批准手续。

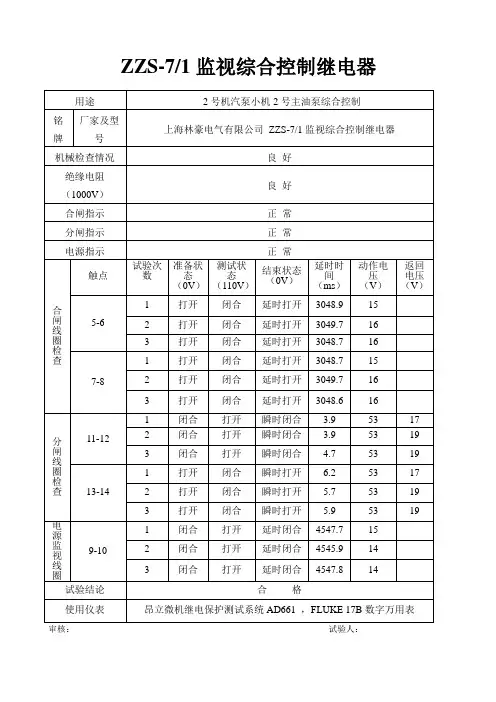

C S L101B线路保护全部定期检验调试报告 1．绝缘试验 以开路电压为1000V的摇表按下表对各回路进行绝缘试验，绝缘电阻应不小于10兆欧。试验结果填入表1。 2．直流稳压电源检查 2.1 经检查，本装置电源的自启动性能良好，失电告警继电器工作正常（）。 2.2各级输出电压值测试结果见表2。 4．经检查，本装置CPU及MMI所使用的软件版本号正确（），记录见附表1。 5．经检查，本装置主网1、主网2及本装置所附带的打印卡、打印电缆线全部完好，打印功能正常（）。 6．开入量检查 6.1 保护压板开入量检查全部正确（），记录于表3。
7．开出传动试验 a. 保护开出传动试验 对CPU1、CPU2、CPU3进行开出传动试验，注意观察灯光信号应指示正确，并在装置端子上用万用表检查相应接点的通断（），试验结果记录于表5 。
b. 重合闸开出传动试验 对CPU4进行开出传动试验（），结果记录于表6。 c. 经检查，起动元件三取二闭锁功能正确（）。
8.1 零漂调整打印结果记录于附表4，要求允许范围为±0.1（）。 8.2 电流、电压刻度调整打印结果记录于附表5，要求误差小于±2%（）。 8.3 经检查，电流、电压回路极性完全正确（）。 9．模拟短路试验 9.1 各保护动作值检验 a.经检查，高频距离保护在0.95倍定值时可靠动作，在1.05倍定值时 可靠不动作（）； b.经检查，高频零序保护在0.95倍定值时可靠不动作，在1.05倍定值 时可靠动作（）； c.经检查，相间、接地距离I段保护在0.95倍定值时可靠动作，在1.05 倍定值时可靠不动作（）； d.经检查，相间、接地距离II段、III段保护在0.95倍定值时可靠动 作，在1.05倍定值时可靠不动作（）； e.经检查，零序I段保护在0.95倍定值时可靠不动作，在1.05倍定值 时可靠动作（）； f. 经检查，零序II段、III段、IV段保护在0.95倍定值时可靠不动 作，在1.05倍定值时可靠动作（）； g. 经检查，保护装置在单相接地短路和两相短路时可靠不动作，在三相
DLT5401994QJ255080型气体继电器检验规程 DL/T 540—94 8050 25 -QJ 型气体继电器检验规程 中华人民共和国电力工业部1994-04-11批准 1994-10-01实施 1 主题内容与适用范畴 本标准规定了气体继电器的机械性能、动作可靠性、要紧特性、整组爱护的检验和试验要求及方法等内容。 本标准适用于QJ-25、50、80型气体继电器(以下简称继电器)，作为现场安装和运行中对继电器进行检验的规则和依据。 2 继电器结构与外观检查 2.1 继电器壳体、玻璃窗、出线端子、探针和波浪管等应完好。 2.2 继电器内部零件应完好，各螺丝应有弹簧垫并拧紧，固定支架牢固可靠，各焊缝处应焊接良好无漏焊。 2.3 放气阀、探针操作应灵活，探针头与挡板挡舌间保持1.5～2.5mm 的间隙。 2.4 开口杯转动应灵活，轴向活动范畴为0.3～0.5mm ，开口杯转动过程中与出线端子最近距离不小于3mm 。 2.5 干簧触点固定牢固，玻璃管应完好，根部引出线焊接可靠，引出硬柱不能弯曲并套软塑料管排列固定，永久磁铁在框架内固定牢固。 2.6 弹簧与调剂螺杆连接平稳可靠，并与挡板静止位置垂直。 2.7 挡板转动应灵活，轴向活动范畴为0.3～0.5mm 。干簧触点可动片面向永久磁铁并保持平行，尽可能调整两个触点同时断合。 2.8 开口杯的干簧触点应接在动作于“信号”的出线端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中。检查接线盒漏水孔是否畅通。 3 继电器动作可靠性检查 3.1 检查动作于跳闸的干簧触点动作可靠性 转动挡板至干簧触点刚开始动作处，永久磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm 范畴内。连续转动挡板到终止位置，干簧触点应可靠吸合，并保持其间隙在0.5～1.0mm 范畴内，否则应进行调整。 3.2 检查动作于信号的干簧触点动作可靠性 转动开口杯，自干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm ，否则应进行调整。 4 继电器特性试验 4.1 密封性能试验 继电器充满变压器油，在常温下加压至0.15MPa 、稳压20min 后，检查放气阀、波浪管、出线端子、
产品概述The product overview QJ G- 型气体继电器是具有动作指示功能的继电器，是安装在800KV A及以上的油浸式变压器（有载分接开关）的一种保护装置，该继电器安装在变压器与储油柜之间的连接管路中。当变压器（或有载分接开关）内部故障时，产生的气体或油流冲动挡板，使跳闸接点接通，自动切断电源，起保护变压器（或有载分接开关）作用，它是变压器（或有载分接开关）的主要安全保护装置。它采用挡板式磁力接点结构。当变压器（或有载分接开关）在运行中、或故障时，继电器内气体达到一定容积时，开口杯下沉，上磁铁使上干簧接点闭合，接通信号回路；当油流冲动挡板，下磁铁使下干簧接点闭合，接通信号回路。信号接点接通，并发出报警信号，起到保护变压器的作用。同时，该型号继电器在保有原继电器功能和安装尺寸的情况下，增加了报警信号标记装置和标记复位装置，给检修和故障排除节省了大量的时间，并可以很方便地使指针复位。 A gas’relay in model of QJ G- is one with a indication function of action and is a protection device installed on an oil immersed type of transformer (with a loading tapping switch) in 800KVA or over , which is installed on the connection pipeline between the transformer and an deposted oil tank. When the transformer (or with a loading tapping switch) is in an internal fault, the gas or oil flow will impulse the baffle to make the jump junction turn on and cut off the power automatically to protect the transformer (or with a loading tapping switch), which is a main safety protection device for the transformer (or with a loading tapping switch). It makes use of a baffle type of magnetism junction structure. When the transformer (or with a loading tapping switch) is in running or fault, after gas in the relay reaches at a certain volume, the open cup will sink and the top magnet will make the upper dry spring junction close to turn on the signal loop; When the oil flow impulses the baffle, the bottom magnet will make the bottom dry spring junction close to turn on the signal loop. The signal connection point will be turned on and send out the warning signal to protect the transformer. At the same time, this type of the relay has been increased a warning signal mark device and a mark returning position device, under keeping the old functions and the outer sizes, which not only saves a large amount of time for the maintenance and the shooting trouble, but also help the indicating pointer to restoring the original position. 执行标准The execution standard：JB/T9647-1999 型号分为The models are divided into：QJ G-25；QJ G-50；QJ G-80 一、产品结构特点The product structure characters 1．型号及其含义The model and the meanings Q J 口- 口 公称通径mm The metric system flow diameter 设计序号 The design sequence number 继电器 The relay 气体 The gas QJ G- 继电器芯子结构如图一所示，当变压器（或有载分接开关）正常工作时，是充满变压器油的。如果变压器出现故障时，则因油分解而产生的气体聚集在容器上部，迫使油面下降，浮子3降到某一限定位置时，磁铁16使干簧接点20闭合，接通信号回路，发出信号。若变压器（或有载分接开关）因漏油而使油面降低，同样发出信号，如果变压器（或有载分接开关）内部出现故障，出现油的涌浪，则在连接管内产生油流，冲动挡板5运动到某一限定位置时，磁铁6使干簧接点10闭合，接通跳闸回
