第六章放大电路中的反馈 自测题 一、在括号内填入“√”或“×”，表明下列说法是否正确。 （1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。（） （3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。 （）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。（） 解：（1）×（2）√（3）×（4）√ 二、已知交流负反馈有四种组态： A．电压串联负反馈B．电压并联负反馈 C．电流串联负反馈D．电流并联负反馈选择合适的答案填入下列空格内，只填入A、B、C或D。 （1）欲得到电流－电压转换电路，应在放大电路中引入； （2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入； （3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入； （4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入。 解：（1）B （2）C （3）A （4）D 三、判断图所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求 A 或f s u A 。设图中所有电容出反馈系数和深度负反馈条件下的电压放大倍数 f u 对交流信号均可视为短路。
图 解：图（a ）所示电路中引入了电流串联负反馈。反馈系数和深度负反 馈条件下的电压放大倍数f u A 分别为 L 3 1321f 32131 R R R R R R A R R R R R F u 式中R L 为电流表的等效电阻。 图（b ）所示电路中引入了电压并联负反馈。反馈系数和深度负反馈条 件下的电压放大倍数f u A 分别为 1 2f 2 1R R A R F u 图（c ）所示电路中引入了电压串联负反馈。反馈系数和深度负反馈条 件下的电压放大倍数f u A 分别为 1 1f u A F 图（d ）所示电路中引入了正反馈。 四、电路如图所示。
第七章 习题与思考题 ◆◆ 习题 7-1 在图P7-1所示的放大电路中，已知R 1=R 2=R 5=R 7=R 8=10k Ω，R 6=R 9=R 10=20k Ω： ① 试问R 3和R 4分别应选用多大的电阻； ② 列出u o1、u o2和u o 的表达式； ③ 设u I1=3V ，u I2=1V ，则输出电压u o ＝？ 解： ① Ω=Ω==k k R R R 5)10//10(//213，Ω≈Ω==k k R R R 67.6)20//10(//654 ② 1111211010I I I o u u u R R u -=-=- =，2226525.1)2010 1()1(I I I o u u u R R u =+=+=， 2121217932)5.1(10 20 )(I I I I o o o u u u u u u R R u +=---=-- = ③ V V u u u I I o 9)1332(3221=?+?=+= 本题的意图是掌握反相输入、同相输入、差分输入比例运算电路的工作原理，估算三种比例电路的输入输 出关系。 ◆◆ 习题 7-2 在图P7-2所示电路中，写出其 输出电压u O 的表达式。 解： I I I I o u R R u R R u R R u R R u ])1[()()1(4 5124 512 ++=--+ = 本题的意图是掌握反相输入和同相输入比例 电路的输入、输出关系。
◆◆ 习题 7-3 试证明图P7-3中，)(1122 1 I I o u u R R u -= ）＋（ 解： 11 2 1)1(I o u R R u + = ))(1()1()1()1()1()1(122 122112122111221221121I I I I I I I o o u u R R u R R u R R u R R u R R R R u R R u R R u -+=+++ -=+++-=++- = 本题的意图是掌握反相输入和同相输入比例电路的输入、输出关系。 ◆◆ 习题 7-4 在图P7-4所示电路中，列出u O 的表达式。 解： 反馈组态应为深度电压串联负反馈，因此有uu uf F A &&1= I o R R I o uf uu u R R u u R R u R R R R R A R R R F )1()1(11 7373737373313+=???→?+=?+=+=?+==若&&
第六章 放大电路中的反馈 自测题 一、在括号内填入“√”或“×”，表明下列说法是否正确。 （1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（ ） （2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。（ ） （3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。 （ ） （4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。（ ） 解：（1）× （2）√ （3）× （4）√ 二、已知交流负反馈有四种组态： A ．电压串联负反馈 B ．电压并联负反馈 C ．电流串联负反馈 D ．电流并联负反馈 选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。 （1）欲得到电流－电压转换电路，应在放大电路中引入 ； （2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ； （3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ； （4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。 解：（1）B （2）C （3）A （4）D 三、判断图T6.3所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈， 并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或f s u A 。设图中所有电容对交流信号均可视为短路。
图T6.3 解：图（a ）所示电路中引入了电流串联负反馈。反馈系数和深度负反 馈条件下的电压放大倍数f u A 分别为 L 3 1321f 32131 R R R R R R A R R R R R F u ?++≈++= 式中R L 为电流表的等效电阻。 图（b ）所示电路中引入了电压并联负反馈。反馈系数和深度负反馈条 件下的电压放大倍数f u A 分别为 1 2f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。反馈系数和深度负反馈条 件下的电压放大倍数f u A 分别为 1 1f ≈=u A F 图（d ）所示电路中引入了正反馈。 四、电路如图T6.4所示。
第六章放大电路中的反馈 要得到一个由电流控制的电流源应选用[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 要得到一个由电压控制的电流源应选用[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 在交流负反馈的四种组态中，要求互导增益A iuf= I O/U i稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 在交流负反馈的四种组态中，要求互阻增益A uif=U O/I i稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 在交流负反馈的四种组态中，要求电流增益A iif=I O/I i稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 放大电路引入交流负反馈后将[ ] A.提高输入电阻 B.减小输出电阻 C.提高放大倍数 D.提高放大倍数的稳定性 负反馈放大电路产生自激振荡的条件是[ ] =1 =-1 C.|AF|=1 D. AF=0 放大电路引入直流负反馈后将[ ] A.改变输入、输出电阻 B.展宽频带 C.减小放大倍数 D.稳定静态工作点 电路接成正反馈时，产生正弦波振荡的条件是[ ] A. AF=1 B. AF=-1 C. |AF|=1 D. AF=0 在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益A f将 A. 基本不变 B. 增加一倍[ ]
C. 减小一倍 D. 不能确定 在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益A f将[ ] A. 基本不变 B.增加一倍 C. 减小一倍 D. 不能确定 分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空： 1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。 2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。 3、为使电压串联负反馈电路的输出电阻尽可能小，应使信号漂内阻。在讨论反馈对放大电路输入电阻R i的影响时，同学们提出下列四种看法，试指出哪个（或哪些）是正确的： a.负反馈增大R i，正反馈减小R i； b.串联反馈增大R i，并联反馈减小R i； c.并联负反馈增大R i，并联正反馈减小R i； d.串联反馈增大R i，串联正反馈减小R i； 选择正确的答案填空。 1、反馈放大电路的含义是。(a.输出与输入之间有信号通路，b.电路中存在反向传输的信号通路，c.除放大电路以外还有信号通路) 2、构成反馈通路的元器件。(a.只能是电阻、电容或电感等无源元件， b.只能是晶体管、集成运放等有源器件， c.可以是无源元件，也可是以有源器件) 3、反馈量是指。(a.反馈网络从放大电路输出回路中取出的信号，b.反馈到输入回路的信号，c.反馈到输入回路的信号与反馈网络从放大电路输出回路中取出的信号之比) 4、直流负反馈是指。(a.只存在于直接耦合电路中的负反馈，b.直流通路中的负反馈，c.放大直流信号时才有的负反馈) 5、交流负反馈是指。(a.只存在于阻容耦合及变压器耦合电路中的负反馈，b.交流通路中的负反馈，c.放大正弦波信号时才有的负反馈) 选择正确的答案填空。 1、在放大电路中，为了稳定静态工作点，可以引入；若要稳定放大倍数，应引入；某些场合为了提高放大倍数，可适当引入；希望展宽频
(华成英，傅晓林，陈大钦，自编) 7-1 选择填空 1．当反馈量与放大电路的输入量的极性_______，因而使________减小的反馈称为________。 a.相同 b.相反 c.净输入量 d.负反馈 e.正反馈 2．为了稳定静态工作点，应该引入_______。为了改善放大器性能，应该引入_______。为了稳定输出电压，应该引入_______。为了稳定输出电流，应该引入_______。 a.直流负反馈 b. 交流负反馈 c.电压负反馈 d.电流负反馈 e.串联负反馈 f.并联负反馈 3．为了减小输入电阻，应该引入_______。为了增大输入电阻，应该引入_______。为了减小输出电阻，应该引入_______。为了增大输出电阻，应该引入_______。 a.电压负反馈 b.电流负反馈 c.串联负反馈 d.并联负反馈 4．负反馈所能够抑制的干扰和噪声是__________。 a.外界对输入信号的干扰和噪声 b.外界对输出信号的干扰和噪声 c.反馈环内的干扰和噪声 d.反馈环外的干扰和噪声 5．为了得到一个由电流控制的电压源，应选择_______负反馈放大电路。为了得到一个由电压控制的电流源，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 6．为了得到一个由电流控制的电流源，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 7．为了增大从电流源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。为了减小从电压源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 8．负反馈放大电路产生自激的条件是_______。 a.AB=1 b.AB=-1 c.AB=0 d.AB=∞ 9．单管共射放大电路如果通过电阻引入负反馈，则__________。如果单管共集放大电路如果通过电阻引入负反馈，则__________。 a.一定会产生高频自激 b.一定不会产生高频自激 c.一般不会产生高频自激 d.可能产生高频自激 10．多级负反馈放大电路容易引起自激振荡的原因是____________。 a.电路增益A f过大 b. 反馈系数B过大 c.反馈深度F过大 d.各级放大电路的参数分散 答：
第七章 反馈放大电路 一、填空题 2、为了减小信号源的负载，提高电路的放大能力，对于内阻较小的信号源，通常应该引入 负反馈；对于内阻大的信号源，通常应该引入 负反馈。 3、要得到一个由电流控制的电压源，应选择 负反馈电路；某仪表放大电路要求具有输入电阻大，输出电流稳定的特性，应选择 负反馈；要想得到一个输入电阻大，输出电阻小的放大电路，那么，电路中应该引入 负反馈； 当电路负载变化时，为了使输出电压稳定，在电路中应该引入 负反馈。 4、负反馈电路的一般关系式是 。 5、对负反馈放大电路来说，反馈越深，对电路性能的改善越显著。但是，反馈太深，将容易引起电路产生 。 二、计算分析题 1、电路如图1所示，分析图中两个电路的级间反馈并回答下列问题。 （1）它们是正反馈还是负反馈？ （2）是直流反馈、交流反馈还是交、支流反馈兼有？ （3）它们属于何种组态？ （4）各自的电压放大倍数大约是多少？ (a) (b) 图1 i v o i v o
2、图2四个中间级电路，假设各电路都设置有合适的静态工作点(图中未画出)。 指出其级间反馈的极性，若为负反馈说明组态； 图2 3、电路如图3 所示，判断图中的反馈极性和类型；若Vi ＝1V ，求Vo ＝？假设集成运放是理想的。 图3 4、电路如图4所示。 （1）合理连线，接入信号源和反馈，使电路的输入电阻增大，输出电阻减小。 （2）若20== i o u u Au ，则R f 应取多少千欧？
图4 5、放大电路如图5所示，为了在2C R 变化时仍能得到稳定的输出电流o I （o I 是T2集电极到发射极的电流），应如何引入一个级间反馈电阻f R （在图中画出）？要求引入的反馈电阻不影响原静态工作点。 图5 6、反馈放大电路如图6所示。 （1）哪些元件构成了反馈网络（交流反馈）？ （2）判断电路中交流反馈的类型。 （3）求反馈系数。 （4）计算闭环电压放大倍数Avf 。
第六章放大电路中的反馈 习题 6.1选择合适的答案填入空内。 （1）对于放大电路，所谓开环是指。 A．无信号源B．无反馈通路 C．无电源D．无负载 而所谓闭环是指。 A．考虑信号源内阻B．存在反馈通路 C．接入电源D．接入负载 （2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。 A．输入电阻增大B．输出量增大 C．净输入量增大D．净输入量减小 （3）直流负反馈是指。 A．直接耦合放大电路中所引入的负反馈 B．只有放大直流信号时才有的负反馈 C．在直流通路中的负反馈 （4）交流负反馈是指。 A．阻容耦合放大电路中所引入的负反馈 B．只有放大交流信号时才有的负反馈 C．在交流通路中的负反馈 （5）为了实现下列目的，应引入 A．直流负反馈B．交流负反馈 ①为了稳定静态工作点，应引入； ②为了稳定放大倍数，应引入； ③为了改变输入电阻和输出电阻，应引入； ④为了抑制温漂，应引入； ⑤为了展宽频带，应引入。 解：（1）B B （2）D （3）C （4）C
（5）A B B A B 6.2 选择合适答案填入空内。 A．电压B．电流C．串联D．并联 （1）为了稳定放大电路的输出电压，应引入负反馈； （2）为了稳定放大电路的输出电流，应引入负反馈； （3）为了增大放大电路的输入电阻，应引入负反馈； （4）为了减小放大电路的输入电阻，应引入负反馈； （5）为了增大放大电路的输出电阻，应引入负反馈； （6）为了减小放大电路的输出电阻，应引入负反馈。 解：（1）A （2）B （3）C （4）D （5）B （6）A 6.3判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。 （1）只要在放大电路中引入反馈，就一定能使其性能得到改善。（）（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。（） （3）反馈量仅仅决定于输出量。（） （4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。（）解：（1）×（2）×（3）√（4）×
第七章负反馈放大电路 7-1 选择填空 1．当反馈量与放大电路的输入量的极性_______，因而使________减小的反馈称为________。 a.相同 b.相反 c.净输入量 d.负反馈 e.正反馈 2．为了稳定静态工作点，应该引入_______。为了改善放大器性能，应该引入_______。为了稳定输出电压，应该引入_______。为了稳定输出电流，应该引入_______。 a.直流负反馈 b. 交流负反馈 c.电压负反馈 d.电流负反馈 e.串联负反馈 f.并联负反馈 3．为了减小输入电阻，应该引入_______。为了增大输入电阻，应该引入_______。为了减小输出电阻，应该引入_______。为了增大输出电阻，应该引入_______。 a.电压负反馈 b.电流负反馈 c.串联负反馈 d.并联负反馈 4．负反馈所能够抑制的干扰和噪声是__________。 a.外界对输入信号的干扰和噪声 b.外界对输出信号的干扰和噪声 c.反馈环内的干扰和噪声 d.反馈环外的干扰和噪声 5．为了得到一个由电流控制的电压源，应选择_______负反馈放大电路。为了得到一个由电压控制的电流源，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 6．为了得到一个由电流控制的电流源，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 7．为了增大从电流源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。为了减小从电压源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 8．负反馈放大电路产生自激的条件是_______。 a.AB=1 b.AB=-1 c.AB=0 d.AB=∞ 9．单管共射放大电路如果通过电阻引入负反馈，则__________。如果单管共集放大电路如果通过电阻引入负反馈，则__________。 a.一定会产生高频自激 b.一定不会产生高频自激 c.一般不会产生高频自激 d.可能产生高频自激 10．多级负反馈放大电路容易引起自激振荡的原因是____________。 a.电路增益A f过大 b. 反馈系数B过大 c.反馈深度F过大 d.各级放大电路的参数分散 答： 1．bcd 2.a b c d 3.d c a b 4. c 5. b c 6. d 7.b a 8.b 9.b d 10 d 7-2 判断题7-2图中各放大电路是否引入了反馈。如果引入，判断是直流反馈、交流反馈、交直流反馈？是正反馈还是负反馈？假设所有电容对交流信号均可视为短路。
第六章放大电路中的 反馈答案
科目:模拟电子技术 题型:填空题 章节:第六章放大电路中的反馈 难度:全部 ----------------------------------------------------------------------- 1. 要想实现稳定静态电流I C ，在放大电路中应引入直流负反馈。 2. 要稳定输出电流，放大电路中应引入电流负反馈。 3. 要提高带负载能力，放大电路中应引入电压负反馈。 4. 减小放大电路向信号源索取的电流应引入串联负反馈。 5. 负反馈放大器闭环电压放大倍数A uf=100，当它的开环放大倍数变化10%时，闭环放大倍数变化1%，则它的开环放大倍数A u= 1000 。 6. 负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。 7. 一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么开环增益A u= 2000 。 8. 一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么反馈系数F u= 0.095 。 9. 在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈和电流反馈。 10. 在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反馈 和并联反馈。 11. 放大器中引入电压负反馈，可以稳定电压放大倍数并减小输出电阻。 12. 某放大电路在输入信号电压为1mV时，输出电压为1V。当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为 20 dB。 13. 某放大电路在输入信号电压为1mV时，输出电压为1V。当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为 0.009 。 14. 射极输出器的主要特点是高阻输入、低阻输出和电压跟随。 15. 射极输出器的主要特点是高阻输入、低阻输出和电压跟随。 16. 射极输出器的主要特点是高阻输入、低阻输出和电压跟随。

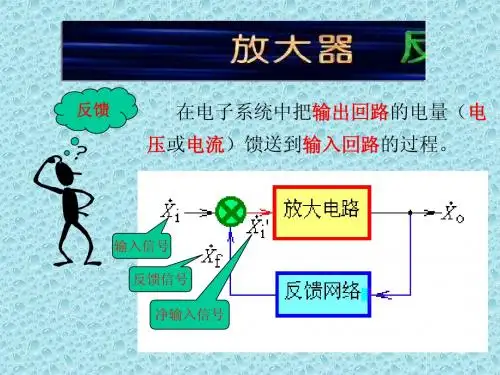

第六章放大电路中的反馈 6.1 反馈的概念及判断 6.2 负反馈放大电路的方框图及放大倍数的估算 6.3 交流负反馈对放大电路性能的影响 6.4 负反馈放大电路的稳定性 6.5 放大电路中反馈的其它问题 本章基本要求 会判：判断电路中有无反馈及反馈的性质 会算：估算深度负反馈条件下的放大倍数 会引：根据需求引入合适的反馈 会判振、消振：判断电路是否能稳定工作，会消除自激振荡。 6.1 反馈的概念及判断 一、反馈的基本概念 1. 什么是反馈 反馈放大电路可用方框图表示。 要研究哪些问题？ 2. 正反馈和负反馈 从反馈的结果来判断，凡反馈的结果使输出 量的变化减小的为负反馈，否则为正反馈；或者，凡反馈的结果使净输入量减小的为负反馈，否则为正反馈。
直流通路中存在的反馈称为直流反馈，交流通路中存在的反馈称为交流反馈。 引入交流负反馈 引入直流负反馈 4. 局部反馈和级间反馈 只对多级放大电路中某一级起反馈作用的称为局部反馈，将多级放大电路的输出量引回到其输入级的输入回路的称为级间反馈。 4通常，重点研究级间反馈或称总体反馈。 二、交流负反馈的四种组态 1. 电压反馈和电流反馈 描述放大电路和反馈网络在输出端的连接方式，即反馈网络的取样对象。 将输出电压的一部分或全部引回到输入回路来影响净输入量的为电压反馈，即 o o U X = 将输出电流的一部分或全部引回到输入回路来影响净输入量的为电流反馈，即 o o I X =
描述放大电路和反馈网络在输入端的连接方式，即输入量、反馈量、净输入量的叠加关系。 串联负反馈 并联负反馈 3. 四种反馈组态：注意量纲 为什么在并联负反馈电路中不加恒压源信号？ 为什么在串联负反馈电路中不加恒流源信号？ 三、反馈的判断 1. 有无反馈的判断 “找联系”：找输出回路与输入回路的联系，若有则有反馈，否则无反馈。 + -
北京交通大学模拟电子技术习题及解答第七章负反 馈放大电路 7-1 选择填空 1．当反馈量与放大电路的输入量的极性_______，因而使________减小的反馈称为________。 a.相同 b.相反 c.净输入量 d.负反馈 e.正反馈 2．为了稳固静态工作点，应该引入_______。为了改善放大器性能，应该引入_______。为了稳固输出电压，应该引入_______。为了稳固输出电流，应该引入_______。 a.直流负反馈 b. 交流负反馈 c.电压负反馈 d.电流负反馈 e.串联负反馈 f.并联负反馈 3．为了减小输入电阻，应该引入_______。为了增大输入电阻，应该引入_______。为了减小输出电阻，应该引入_______。为了增大输出电阻，应该引入_______。 a.电压负反馈 b.电流负反馈 c.串联负反馈 d.并联负反馈 4．负反馈所能够抑制的干扰和噪声是__________。 a.外界对输入信号的干扰和噪声 b.外界对输出信号的干扰和噪声 c.反馈环内的干扰和噪声 d.反馈环外的干扰和噪声 5．为了得到一个由电流操纵的电压源，应选择_______负反馈放大电路。为了得到一个由电压操纵的电流源，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 6．为了得到一个由电流操纵的电流源，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 7．为了增大从电流源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。为了减小从电压源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 8．负反馈放大电路产生自激的条件是_______。 a.AB=1 b.AB=-1 c.AB=0 d.AB=∞ 9．单管共射放大电路假如通过电阻引入负反馈，则__________。假如单管共集放大电路假如通过电阻引入负反馈，则__________。 a.一定会产生高频自激 b.一定可不能产生高频自激 c.一样可不能产生高频自激 d.可能产生高频自激 10．多级负反馈放大电路容易引起自激振荡的缘故是____________。 a.电路增益A f过大 b. 反馈系数B过大 c.反馈深度F过大 d.各级放大电路的参数分散 答： 1．bcd 2.a b c d 3.d c a b 4. c 5. b c 6. d 7.b a 8.b 9.b d 10 d 7-2 判定题7-2图中各放大电路是否引入了反馈。假如引入，判定是直流反馈、交流反馈、

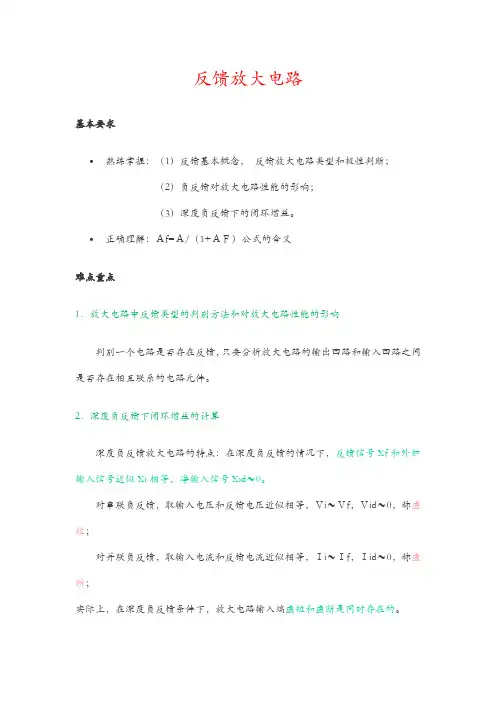

第七章反馈放大电路 本章内容简介 (一) 目标：利用反馈原理来获得更稳定的放大电路 (二) 侧重点：反馈的基本概念及负反馈放大电路的类型，负反馈放大电路的分析方法 (三) 深入研究：在后续课程《自动控制原理》 (四) 主要内容 ?反馈的基本概念及负反馈放大电路的类型； ?负反馈放大电路的分析方法； ?负反馈对放大电路性能的影响； ?负反馈放大电路的稳定性问题； (五)学习目标 ?会看，即会判断反馈的类型和极性，会定性分析其作用。 ?会引，即会根据需要正确引入反馈。 ?会算，即会估算深度负反馈条件下放大电路的闭环增益。 ?会消振，即会通过实验调试消除反馈放大电路中的自激振荡。 (六)学习方法 ?反馈放大电路是本课程的重点，也是难点。 ?为达到本章的学习目标，首先必须针对几个电路实例，深入掌握一些重要的基本 概念，如反馈、反馈网络、反馈信号、净输入信号、开环与闭环、直流和交流反馈、负反馈和正反馈(即反馈的极性)、电压和电流反馈、串联和并联反馈。 ?在此基础上，用瞬时极性法、输出短路法等方法判断反馈的极性和反馈的类型， 掌握负反馈对放大电路性能的影响，并以此为依据引入符合要求的反馈。 ?另外，不仅要会定性分析反馈，还要会定量计算，这样才能更加深入地理解在放 大电路中引入负反馈的重要性。基本公式表明了开环和闭环增益之间的关系。它是在中频区推导出来的，其中的（1+）决定了反馈对放大电路 性能的影响程度，在的条件下，可由估算放大电路的闭环增益。 ?负反馈放大电路中的自激振荡是必须要加以消除的，因此，要清楚自激振荡产生 的原因及条件，从而懂得如何消除自激振荡。 (七)参考资料说明： ?清华大学童诗白主编《模拟电子技术基础》有关章节 ?高文焕、刘润生编《电子线路基础》 ?王小海编《集成电子技术教程》 ?王远编《模拟电子技术基础学习指导书》 ?陈大钦编《模拟电子技术基础问答、例题、试题》
习题与解答(第7章-负反馈放大电路)(修 改)
(华成英，傅晓林，陈大钦，自编) 7-1 选择填空 1．当反馈量与放大电路的输入量的极性_______，因而使________减小的反馈称为________。 a.相同 b.相反 c.净输入量 d.负反馈 e.正反馈 2．为了稳定静态工作点，应该引入_______。为了改善放大器性能，应该引入_______。为了稳定输出电压，应该引入_______。为了稳定输出电流，应该引入_______。 a.直流负反馈 b. 交流负反馈 c.电压负反馈 d.电流负反馈 e.串联负反馈 f.并联负反馈 3．为了减小输入电阻，应该引入_______。为了增大输入电阻，应该引入 _______。为了减小输出电阻，应该引入_______。为了增大输出电阻，应该引入_______。 a.电压负反馈 b.电流负反馈 c.串联负反馈 d.并联负反馈 4．负反馈所能够抑制的干扰和噪声是__________。 a.外界对输入信号的干扰和噪声 b.外界对输出信号的干扰和噪声 c.反馈环内的干扰和噪声 d.反馈环外的干扰和噪声 5．为了得到一个由电流控制的电压源，应选择_______负反馈放大电路。为了得到一个由电压控制的电流源，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈
c.电流串联负反馈 d.电流并联负反馈 6．为了得到一个由电流控制的电流源，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 7．为了增大从电流源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。为了减小从电压源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 8．负反馈放大电路产生自激的条件是_______。 a.AB=1 b.AB=-1 c.AB=0 d.AB=∞ 9．单管共射放大电路如果通过电阻引入负反馈，则__________。如果单管共集放大电路如果通过电阻引入负反馈，则__________。 a.一定会产生高频自激 b.一定不会产生高频自激 c.一般不会产生高频自激 d.可能产生高频自激 10．多级负反馈放大电路容易引起自激振荡的原因是____________。 a.电路增益A f过大 b. 反馈系数B过大 c.反馈深度F过大 d.各级放大电路的参数分散 答： 1．bcd 2.a b c d 3.d c a b 4. c 5. b c 6. d 7.b a 8.b 9.b d 10 d
第六章放大电路中的反馈 6.1 要得到一个由电流控制的电流源应选用[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 6.2 要得到一个由电压控制的电流源应选用[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 6.3 在交流负反馈的四种组态中，要求互导增益A iuf = I O /U i 稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 6.4 在交流负反馈的四种组态中，要求互阻增益A uif =U O /I i 稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 6.5 在交流负反馈的四种组态中，要求电流增益A iif =I O /I i 稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 6.6 放大电路引入交流负反馈后将[ ] A.提高输入电阻 B.减小输出电阻 C.提高放大倍数 D.提高放大倍数的稳定性 6.7 负反馈放大电路产生自激振荡的条件是[ ] A.AF=1 B.AF=-1 C.|AF|=1 D. AF=0 6.8 放大电路引入直流负反馈后将[ ] A.改变输入、输出电阻 B.展宽频带 C.减小放大倍数 D.稳定静态工作点 6.9 电路接成正反馈时，产生正弦波振荡的条件是[ ] A. AF=1 B. AF=-1 C. |AF|=1 D. AF=0 6.10 在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益A f 将 A. 基本不变 B. 增加一倍[ ]
第六章 放大电路中的反馈 自测题 一、在括号内填入“√”或“×”，表明下列说法是否正确。 （1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（ ） （2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。（ ） （3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。 （ ） （4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。（ ） 解：（1）× （2）√ （3）× （4）√ ~ 二、（四版一）已知交流负反馈有四种组态： A ．电压串联负反馈 B ．电压并联负反馈 C ．电流串联负反馈 D ．电流并联负反馈 选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。 （1）欲得到电流－电压转换电路，应在放大电路中引入 ； （2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ； （3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ； （4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。 解：（1）B （2）C （3）A （4）D 》 三、（四版二）判断图所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负 反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或f s u A 。设图
中所有电容对交流信号均可视为短路。 图 解：图（a ）所示电路中引入了电流串联负反馈。反馈系数和深度负反 馈条件下的电压放大倍数f u A 分别为 L 3 1321f 3213 1 R R R R R R A R R R R R F u ?++≈++= 式中R L 为电流表的等效电阻。 图（b ）所示电路中引入了电压并联负反馈。反馈系数和深度负反馈条 件下的电压放大倍数f u A 分别为 . 1 2f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。反馈系数和深度负反馈条 件下的电压放大倍数f u A 分别为 1 1f ≈=u A F
第六章放大电路中的反馈 6.1选择合适的答案填入空内。 （1）对于放大电路，所谓开环是指。 A．无信号源B．无反馈通路 C．无电源D．无负载 而所谓闭环是指。 A．考虑信号源内阻B．存在反馈通路 C．接入电源D．接入负载 （2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。 A．输入电阻增大B．输出量增大 C．净输入量增大D．净输入量减小 （3）直流负反馈是指。 A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈C．在直流通路中的负反馈 （4）交流负反馈是指。 A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈 （5）为了实现下列目的，应引入 A．直流负反馈B．交流负反馈 ①为了稳定静态工作点，应引入； ②为了稳定放大倍数，应引入； ③为了改变输入电阻和输出电阻，应引入； ④为了抑制温漂，应引入； ⑤为了展宽频带，应引入。 解：（1）B B （2）D （3）C （4）C （5）A B B A B 6.2 选择合适答案填入空内。 A．电压B．电流C．串联D．并联 （1）为了稳定放大电路的输出电压，应引入负反馈； （2）为了稳定放大电路的输出电流，应引入负反馈； （3）为了增大放大电路的输入电阻，应引入负反馈；
（4）为了减小放大电路的输入电阻，应引入负反馈； （5）为了增大放大电路的输出电阻，应引入负反馈； （6）为了减小放大电路的输出电阻，应引入负反馈。 解：（1）A （2）B （3）C （4）D （5）B （6）A 6.3判断图6.3所示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反馈还是负反馈。设图中所有电容对交流信号均可视为短路。 图 6.3 解：图（a）所示电路中引入了直流负反馈。 图（b）所示电路中引入了交、直流正反馈。 图（c）所示电路中引入了直流负反馈
